№4. Європейські сигнали поворотів Passat NMS(з самодіагностикою) або установка православних поворотників

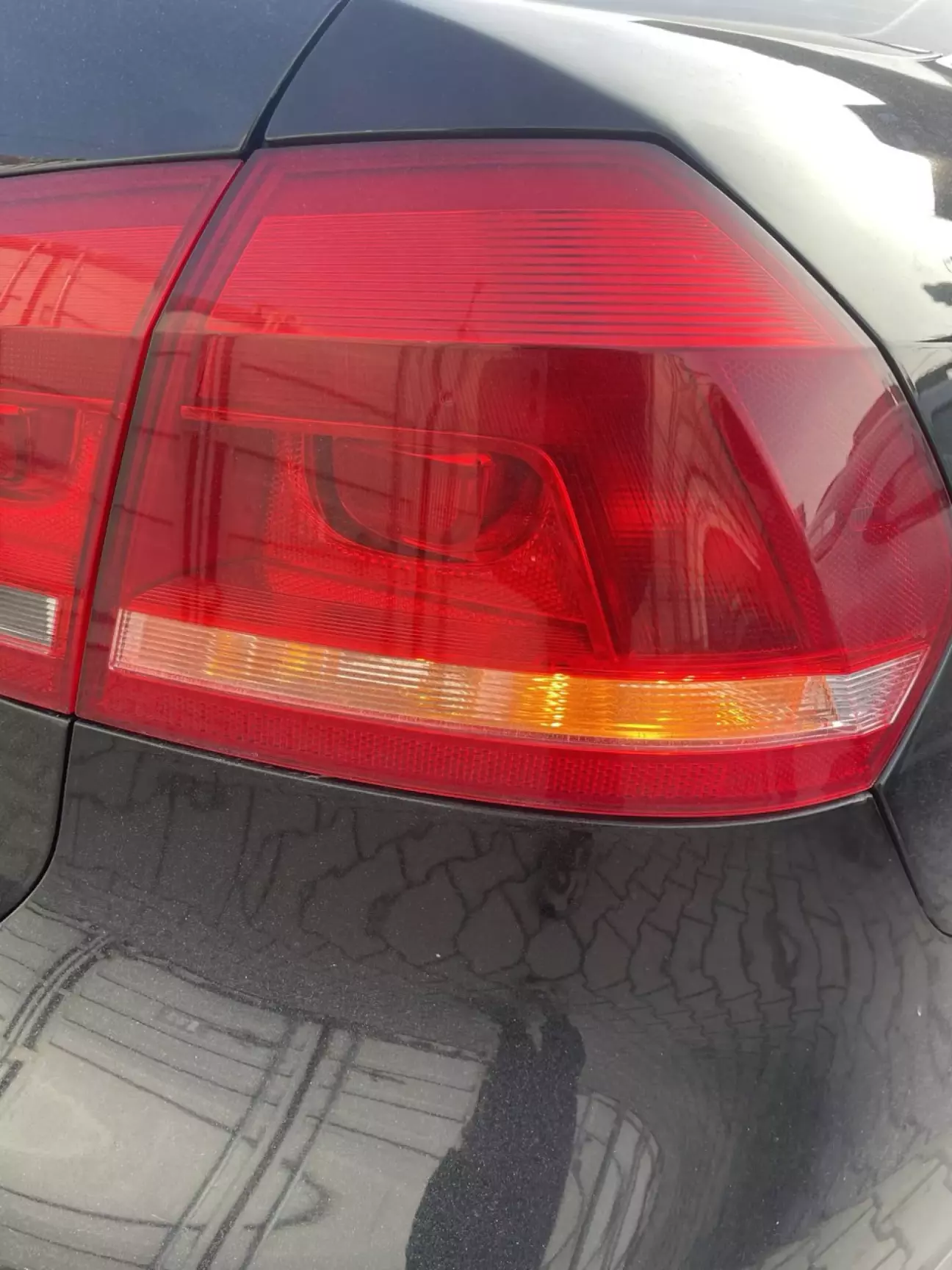

Кого з вас дратують американські вказівники поворотів на авто? Не розумію навіщо так робити, але це як виделкою їсти суп. Та і з точки зору безпеки руху жовтий сигнал повороту виглядає зрозуміло та гармонійно, якщо хочете.

Вивчивши питання, дійшов висновку, що це слід зробити. Заодно, якщо вже лізти, то я хочу встановити камеру заднього виду. Але про це буде окрема колонка. Одне знав точно - доцільним буде об'єднати роботи.

Отже, без зайвих відступів, до справи. Усі артикули та посилання будуть розміщені внизу. Якщо робити все по відео внизу, це буде довше. Я обробив матеріал автора та оптимізував роботу. В результаті весь процес зайняв орієнтовно 8-9 годин.

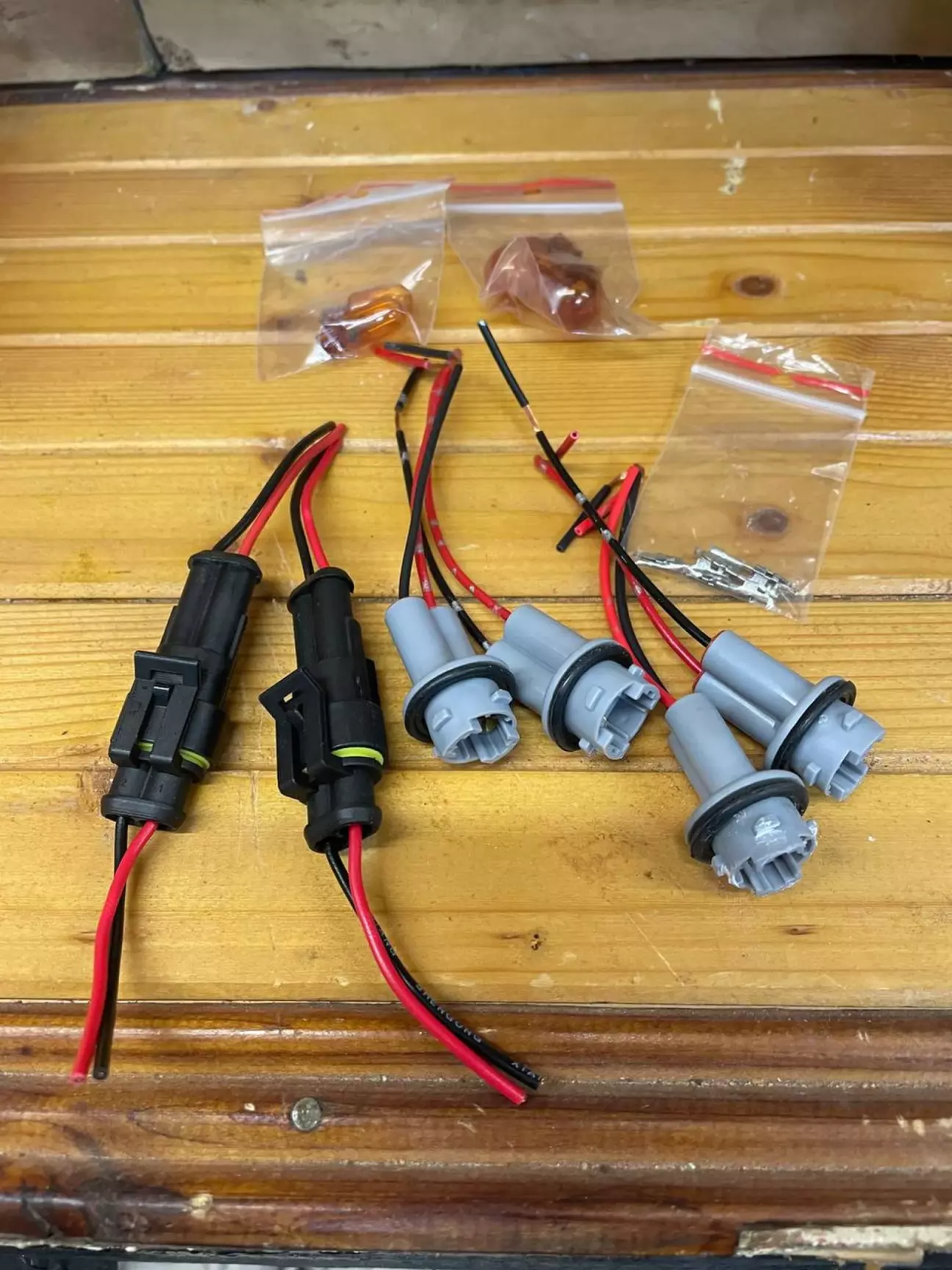

Закупив конектори для поворотників, плафони для ламп, лампи та піни в блок керування BCM.

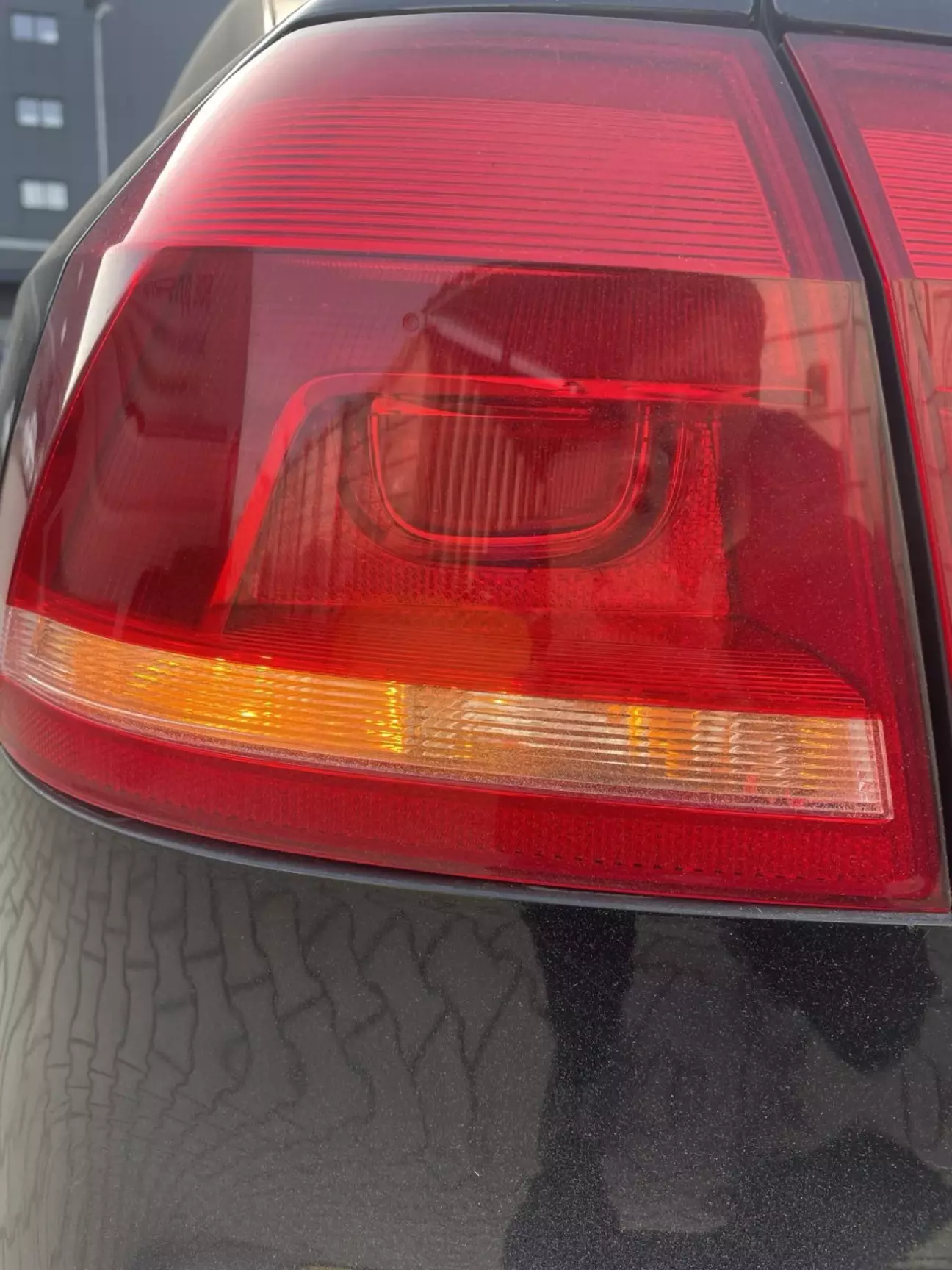

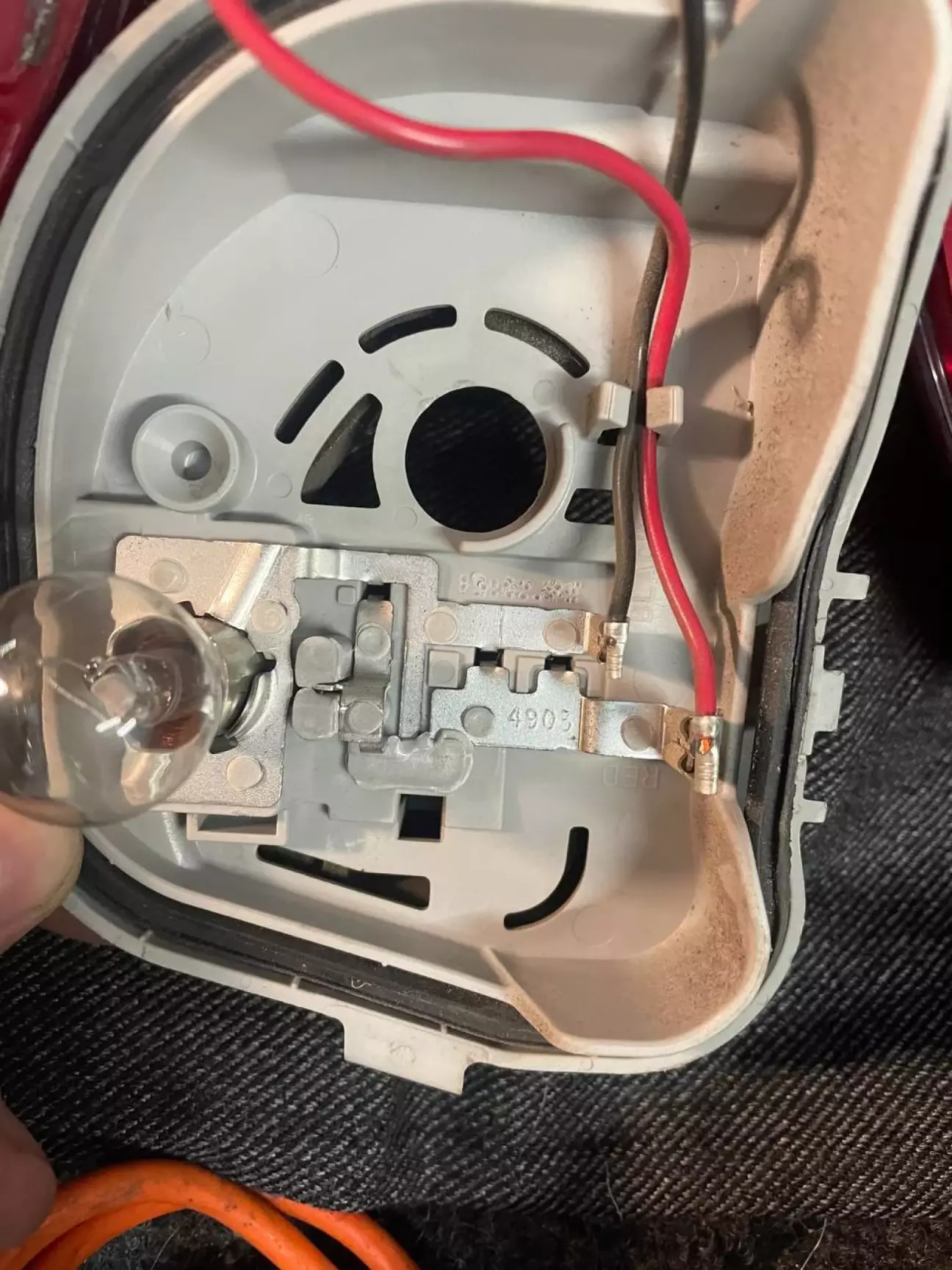

На даному авто поворотник виконаний однією лампою з габаритним вогнем, там просто 2 нитки накалювання.

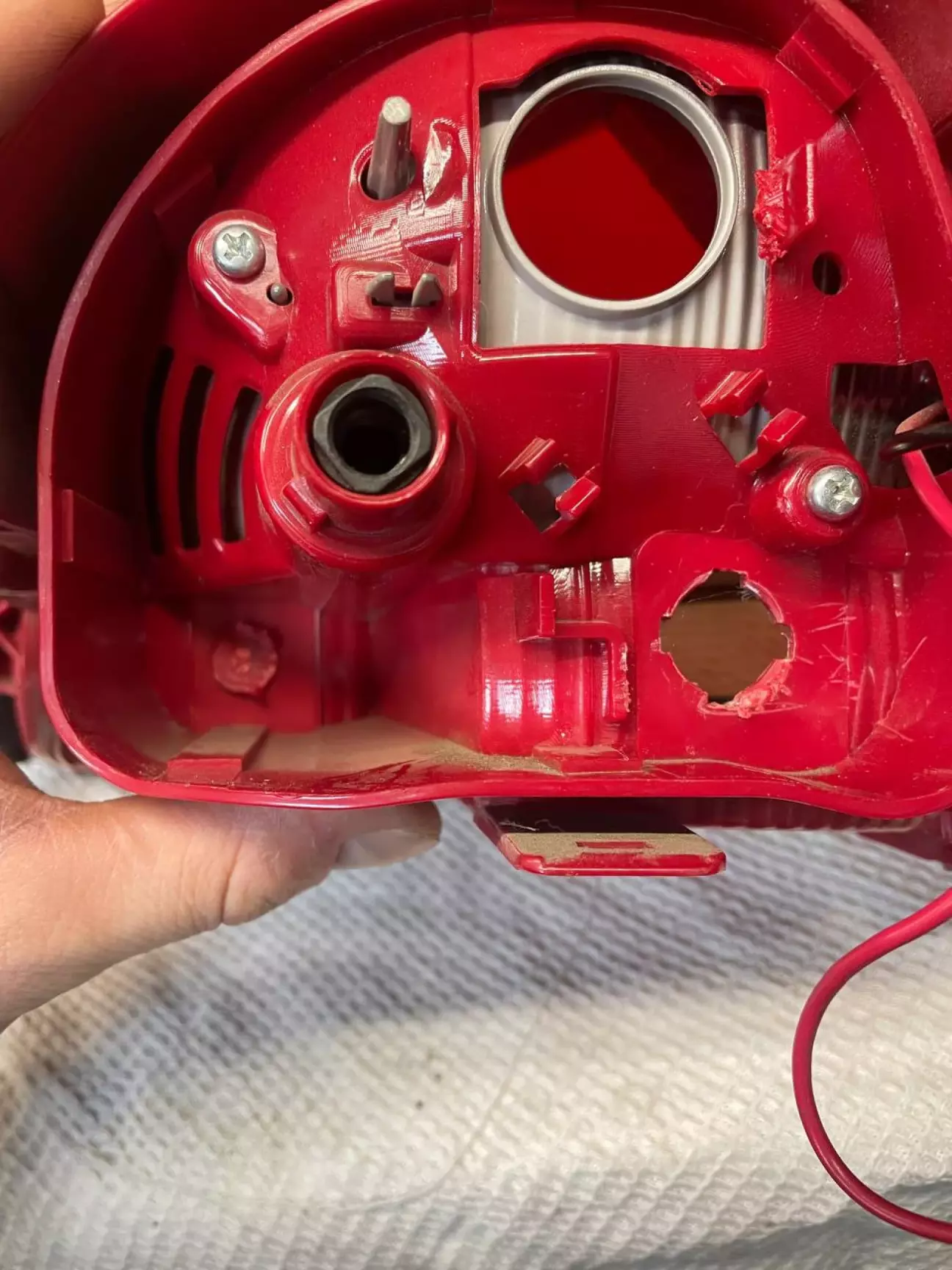

Демонтував плафон та виконав отвір діаметром 15 мм з насічками для плафонів. До 14 мм виконав ступеневим свердлом, далі надфілем вручну догнав 1 мм, ну і насічки теж надфілем.

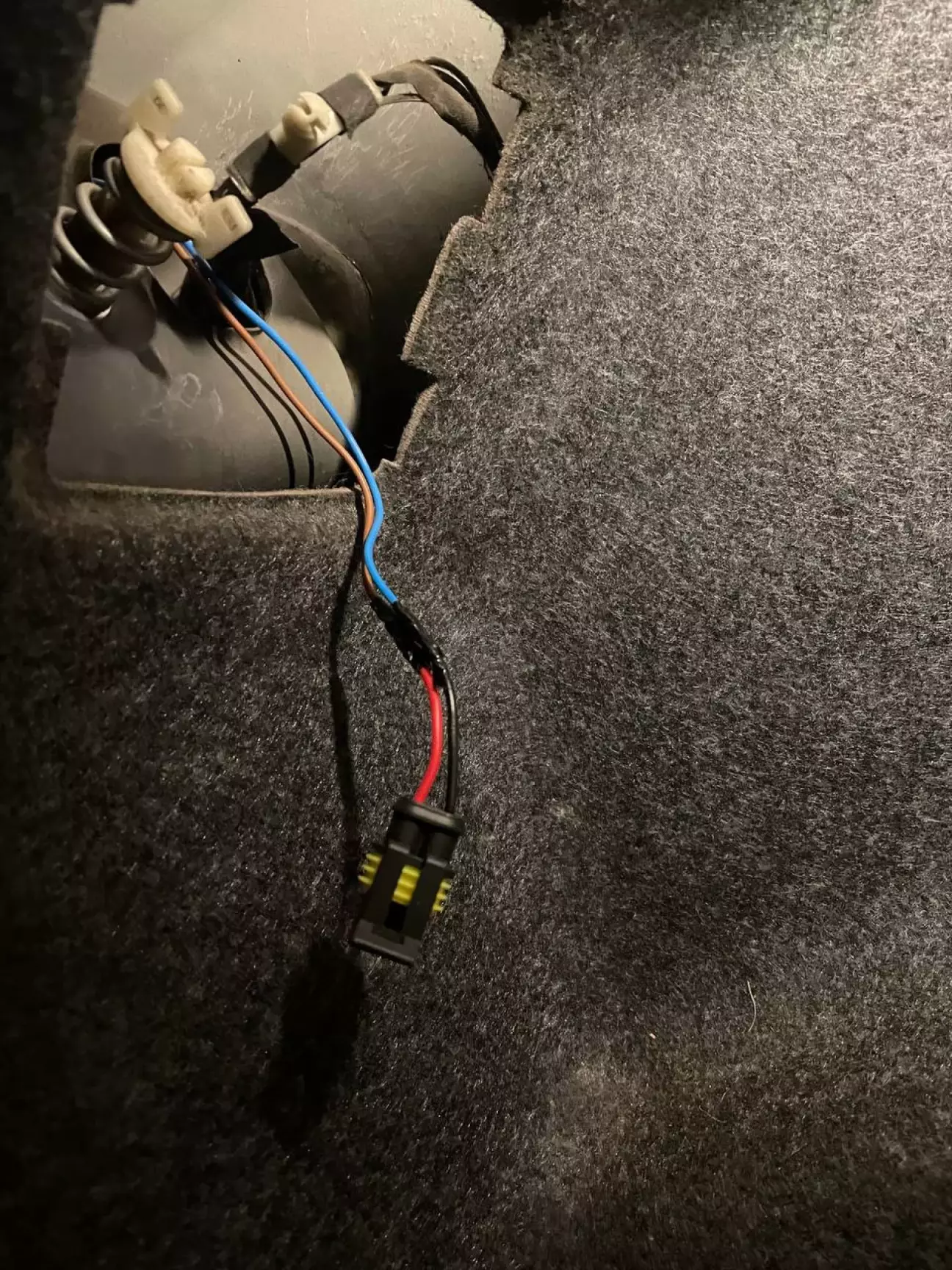

У кожному плафоні по 2 патрона, їх об'єднав одним дротом та вивів назовні до конектора для легкого демонтажу плафона. Ставлю по 2 лампи на плафон, лампи по 16 та 5 Вт об'єдную на один конектор. Можете поставити 2 по 16W в один плафон, за бажанням.

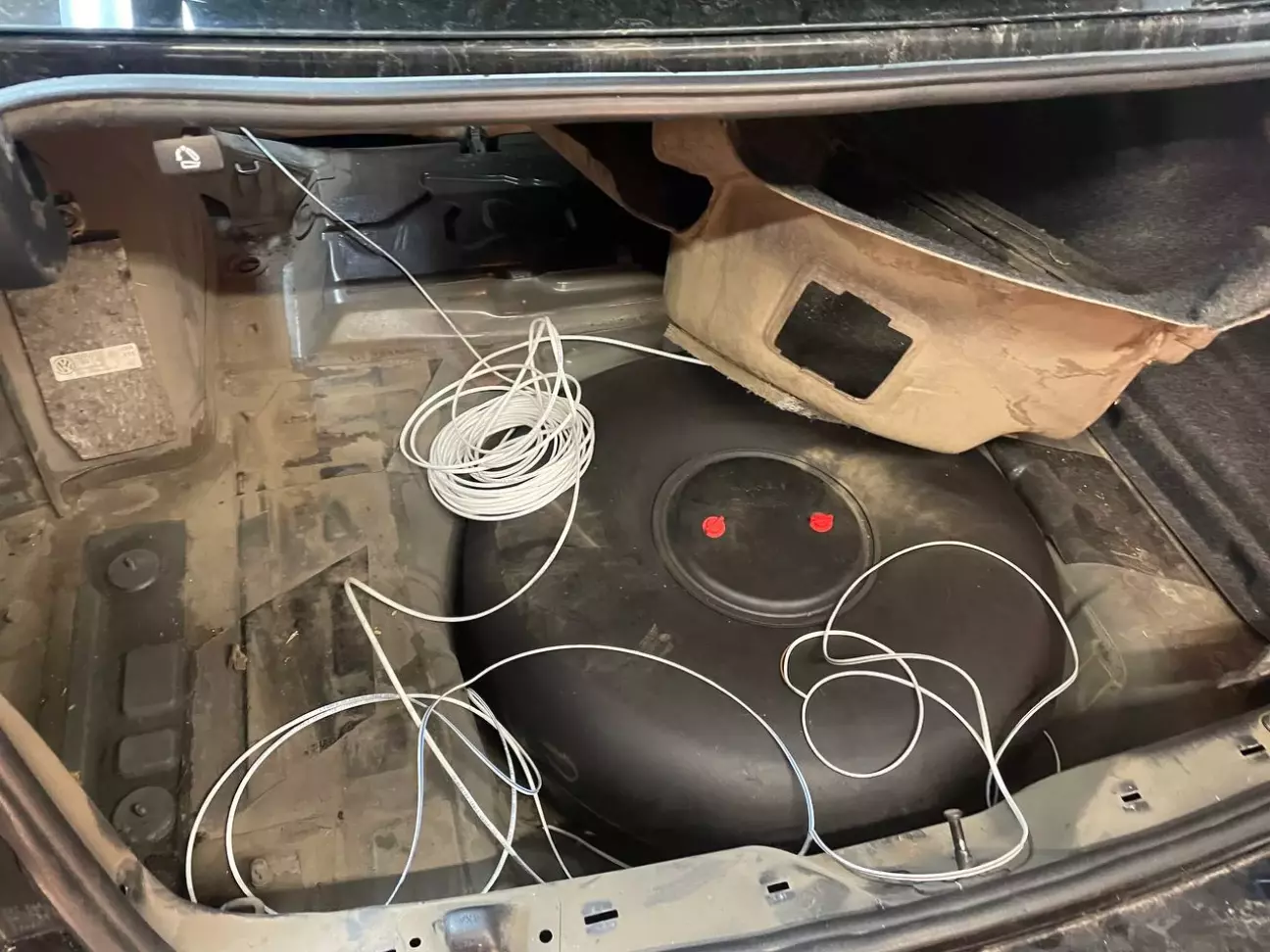

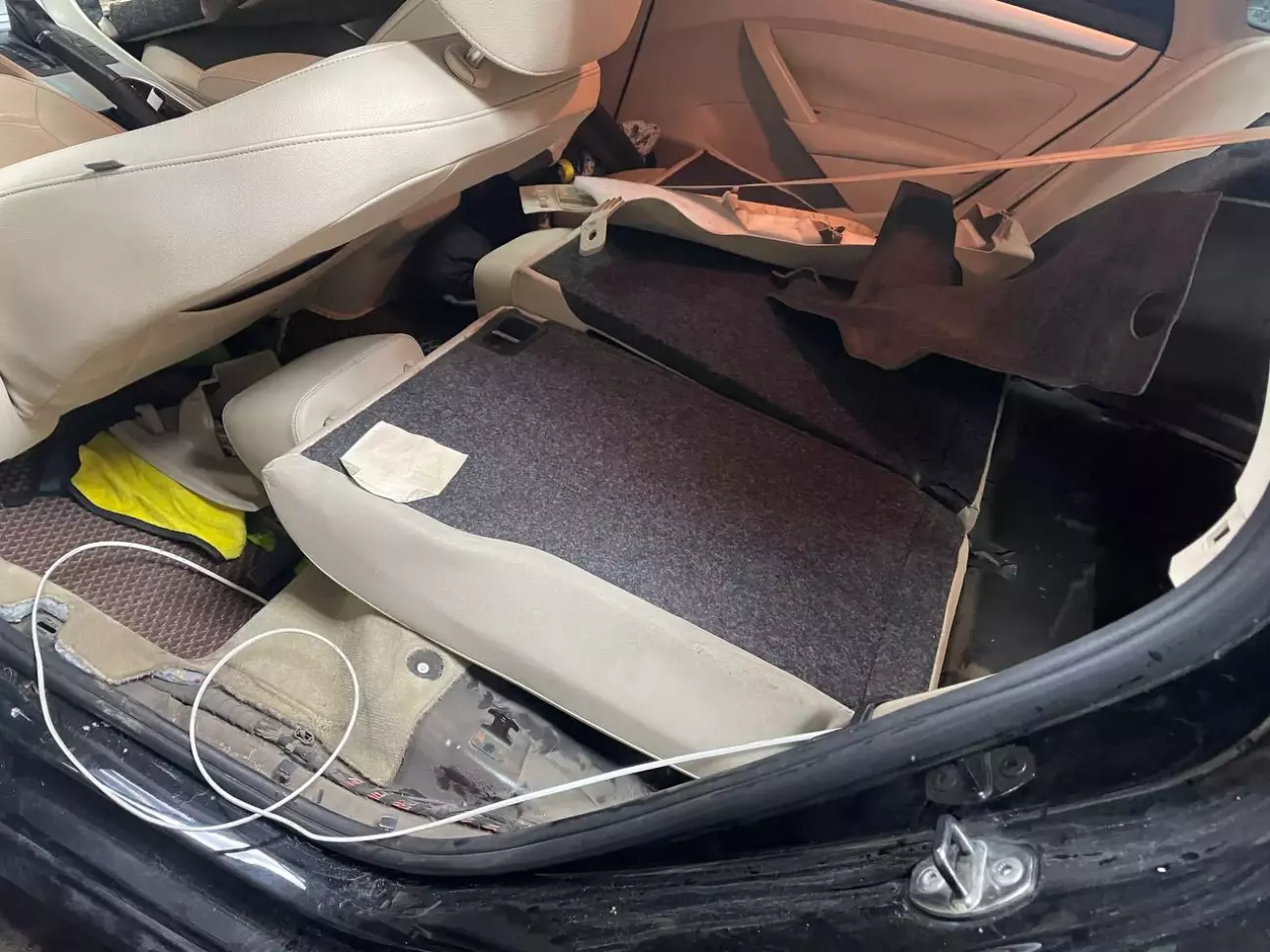

Розібрав ліву сторону салонних накладок порога та протягнув 2 дроти +12 В до блоку BCM(знаходиться над ногами водія за накладками) від наших конекторів. -12V взяв найближчі, на арках.

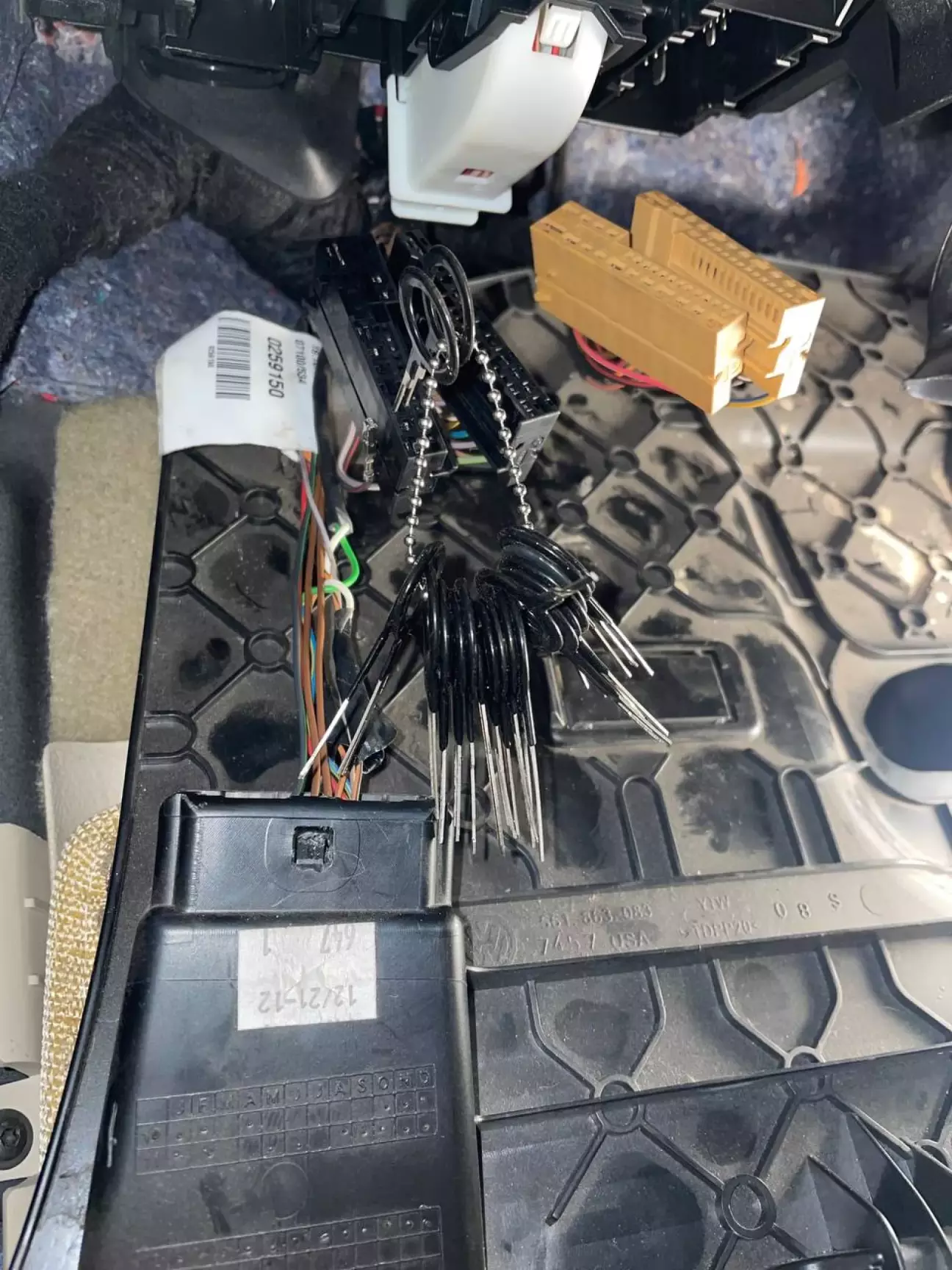

Габарити в блоці BCM потрібно перепінувати:
Правий А9>A26
Лівий С51>C4
Пінуємо поворотники:
Правий А9

Лівий C51

Щоб закріпити успіх, потрібно змінити параметрику світла в блоці керування. Потрібен адаптер та програмне забезпечення VAG CAN PRO. Вася діагност не може виконати цю процедуру!

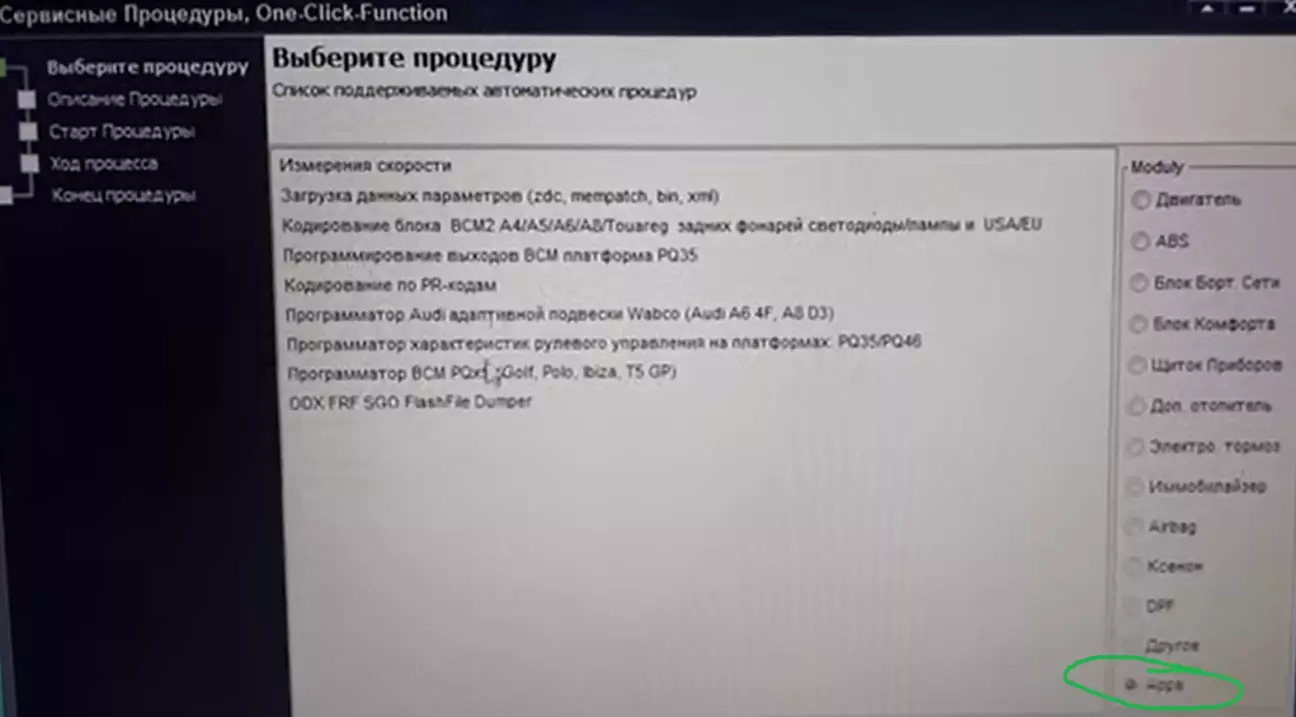

Порядок дій:

• Підключаємося через OBD-2

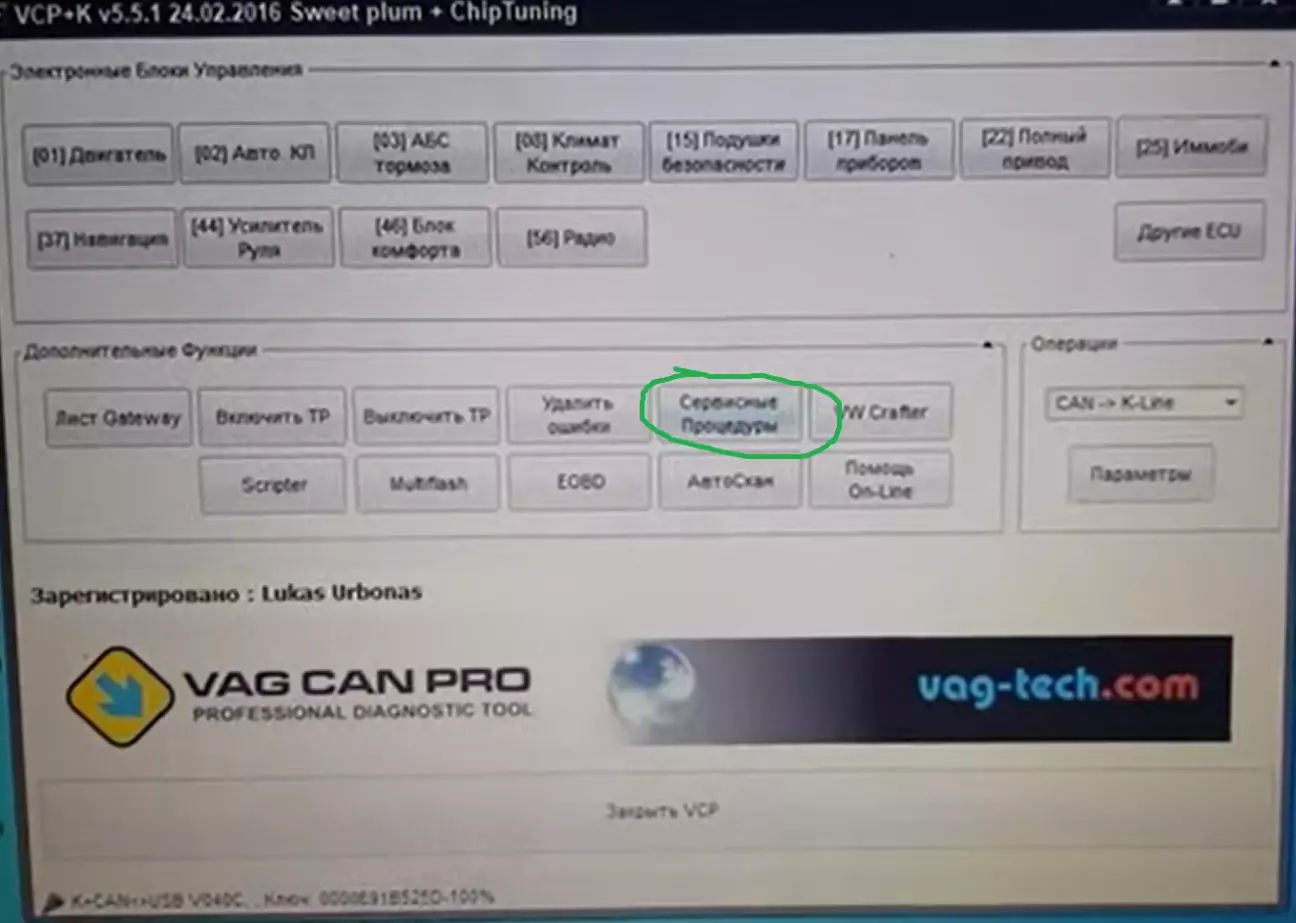

• Сервісні процедури
• APPS

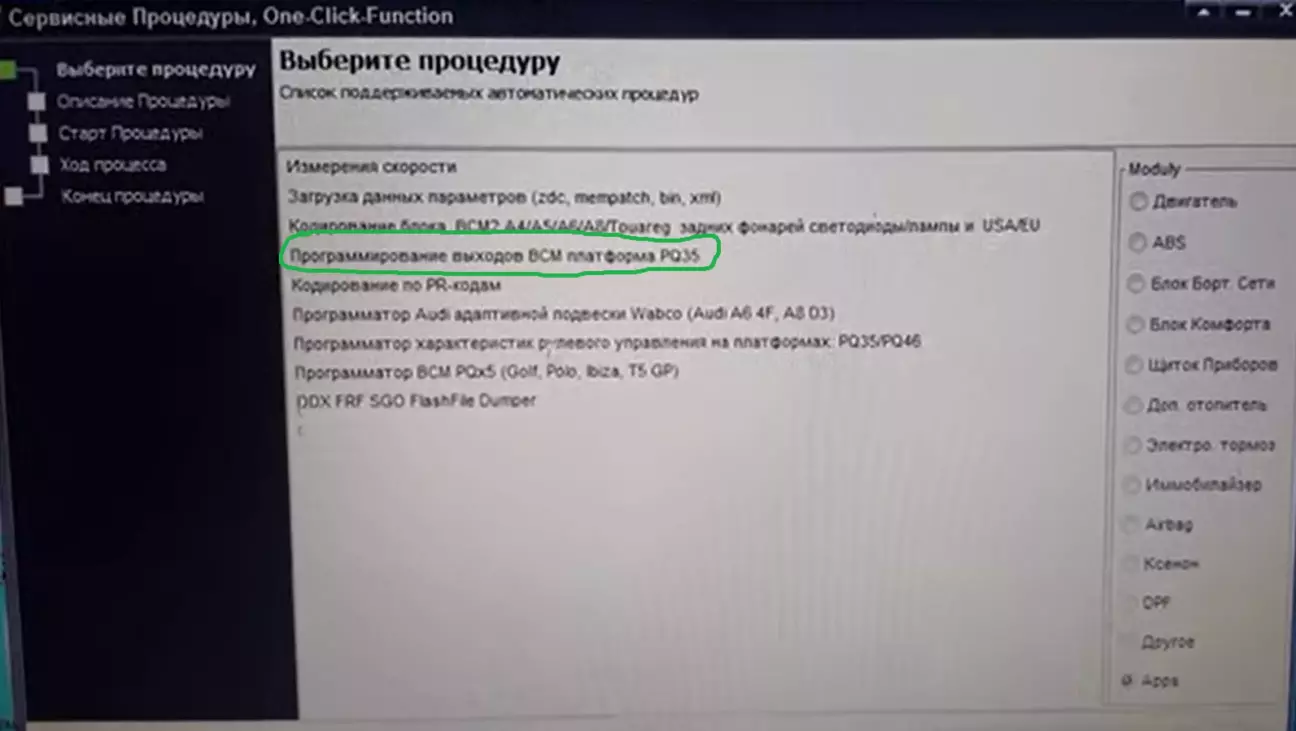

• Програмування виходів BCM платформа PQ35
• Далі
• Далі
• Далі

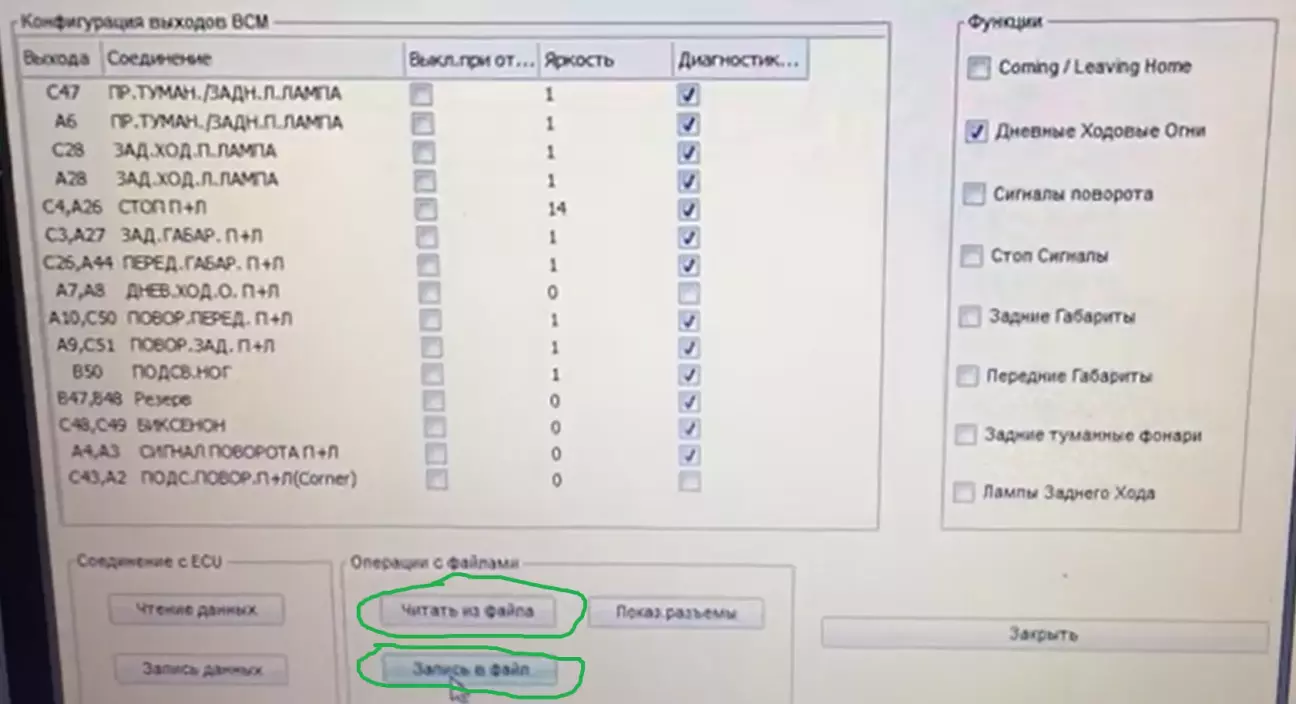

• Запис у файл (записуємо стару конфігурацію параметрики, яку можна використовувати, якщо щось піде не так)
• Читати з файлу (автор відео, поділився зі мною файлом із параметрикою, його я використав у якості європейської параметрики)
• Запис даних
• Закрити
• Далі
• Кінець

Посилання на відео автора:

Монтаж патронів та проводки

Монтаж патронів та проводки ч.2

Активація діагностики поворотів

Також допоможу з установкою камер та мультимедіа для Вашого авто, звертайтеся.

Матеріали:

• Лампа Osram 921 NA WY16W W2,1x9,5d Amber(2 шт.) - 110 грн
• Лампа Narva 17169 WY5W W2,1x9,5d(2 шт.) - 50 грн.
• Vag micro timer 10335807(4 шт.) - 140 грн
• Патрон Т10 пластик з 4-ма зачепами W5W герметичний(4 шт.) - 240 грн.
• Роз`єм герметичний на 2 контакти, 0,5 мм2(2 шт.) - 100 грн.
