Регулювання протитуманних фар Ford Fusion Sport

Задався питанням відрегулювати висоту правої туманки. Збережу на майбутнє.

Примітка:

Горизонтальне регулювання для наших туманок не передбачене, тільки вертикальне.

1. Підготовка

Перед початком регулювання перевір:

• Тиск у шинах повинен бути нормальним, згідно специфікації.
• У багажнику немає зайвого навантаження
• Бак має бути заповнений приблизно наполовину.
• Автомобіль стоїть на рівній поверхні.
• Протитуманні фари й передні фари чисті.

2. Умови для перевірки

Примітка:

Екран або стіна, на яку світять фари, має бути мінімум 2,4 м заввишки.

Постав автомобіль на рівній поверхні перед вертикальною стіною або екраном, на відстані 7,6 м (≈ 25 футів).

3. Правильне візуальне налаштування

Світловий пучок повинен бути спрямований так, щоб верхня межа зони високої інтенсивності світла була на 10 см нижче за горизонтальну вісь центра фар.

Простими словами:

• спочатку вимірюємо висоту від землі до центру протитуманки - це буде «базова висота», уявімо що це 45см
• Наносимо лінію на висоті 45см на стіну перед авто - це лінія #2 на схемі
• Від цієї лінії віднімаємо -10см вниз і проводимо нову лінію, умовно на висоті 35см від землі - це і буде гранична лінія для світла протитуманки - лінія #1 на схемі
• Регулюємо туманки так, щоб світло не виходило за граничну лінію #1

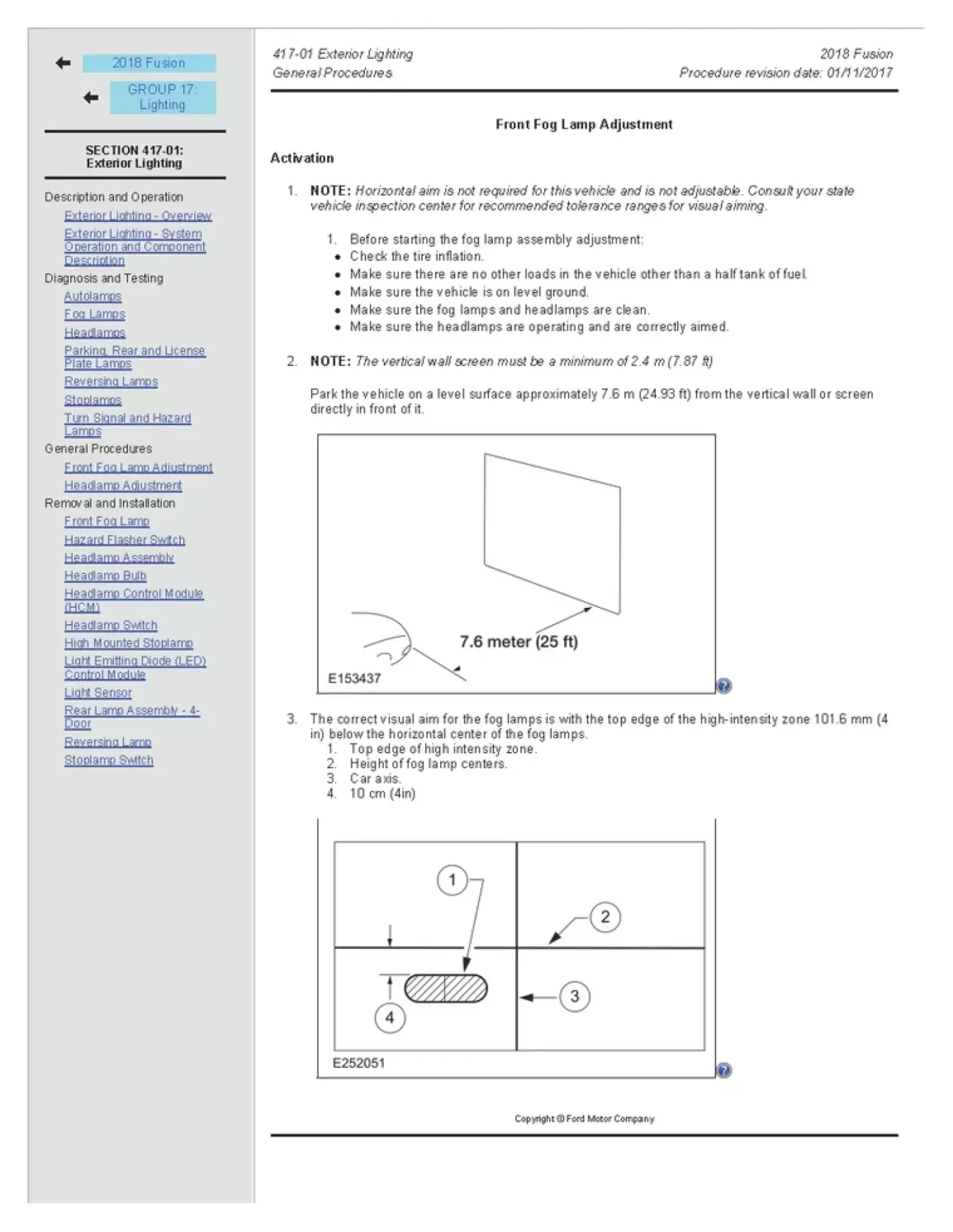

Пояснення схеми:

• Верхня межа зони високої інтенсивності.
• Висота центрів фар.
• Поздовжня вісь автомобіля.
• Відстань між центром фар і верхньою межею світла туманок - 10 см (4 дюйми).

4. Регулювання

Проводиться бітою Т10, або хрестовою викруткою через отвори в пластиковому захисті дна авто, що розміщені саме під центрами туманок.

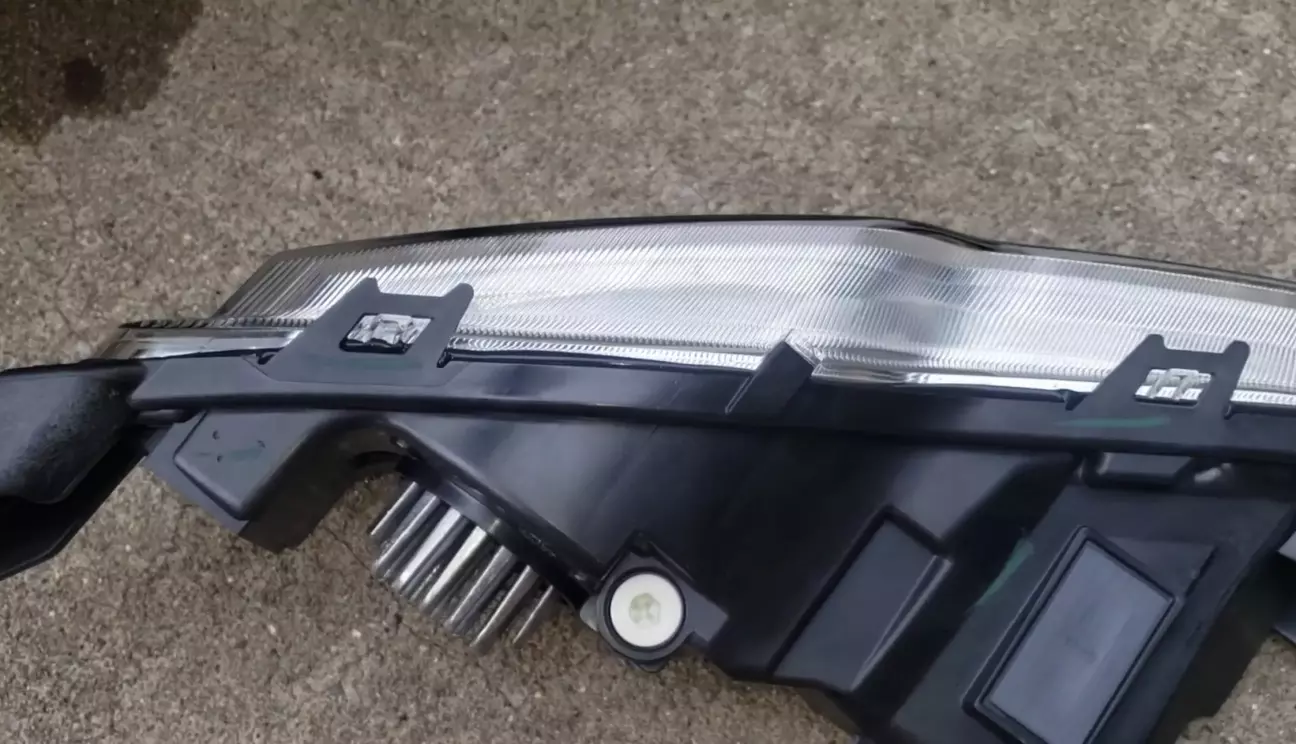

На фарах регулятор білий пластиковий, видно на фото нижче.

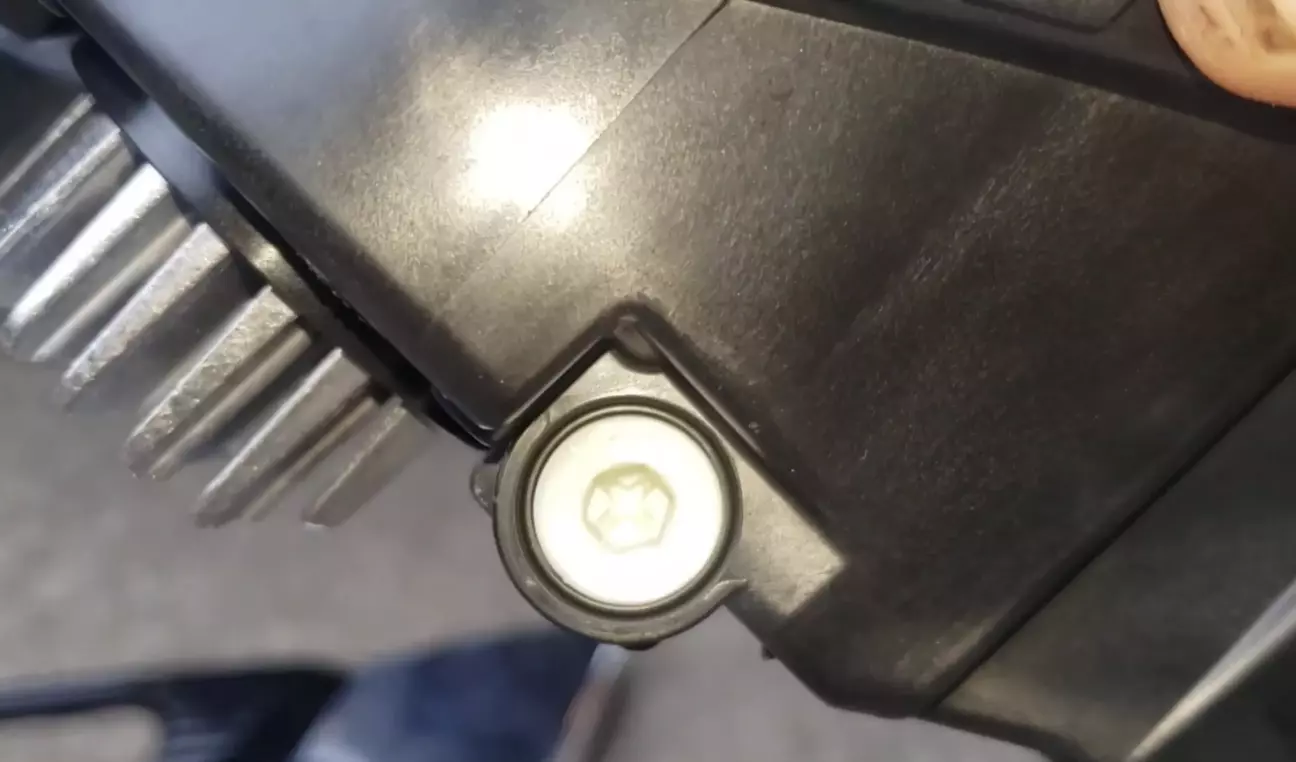

На фото нижче видно, як виглядають регулятори висоти:
