Заміна механізму дверей, встановлення деталей з 3д друку

Деталі котрі зроблені на 3д принтері, вже готові, нові запчастини до дверей, вже придбані.

Тепер можна приступати)

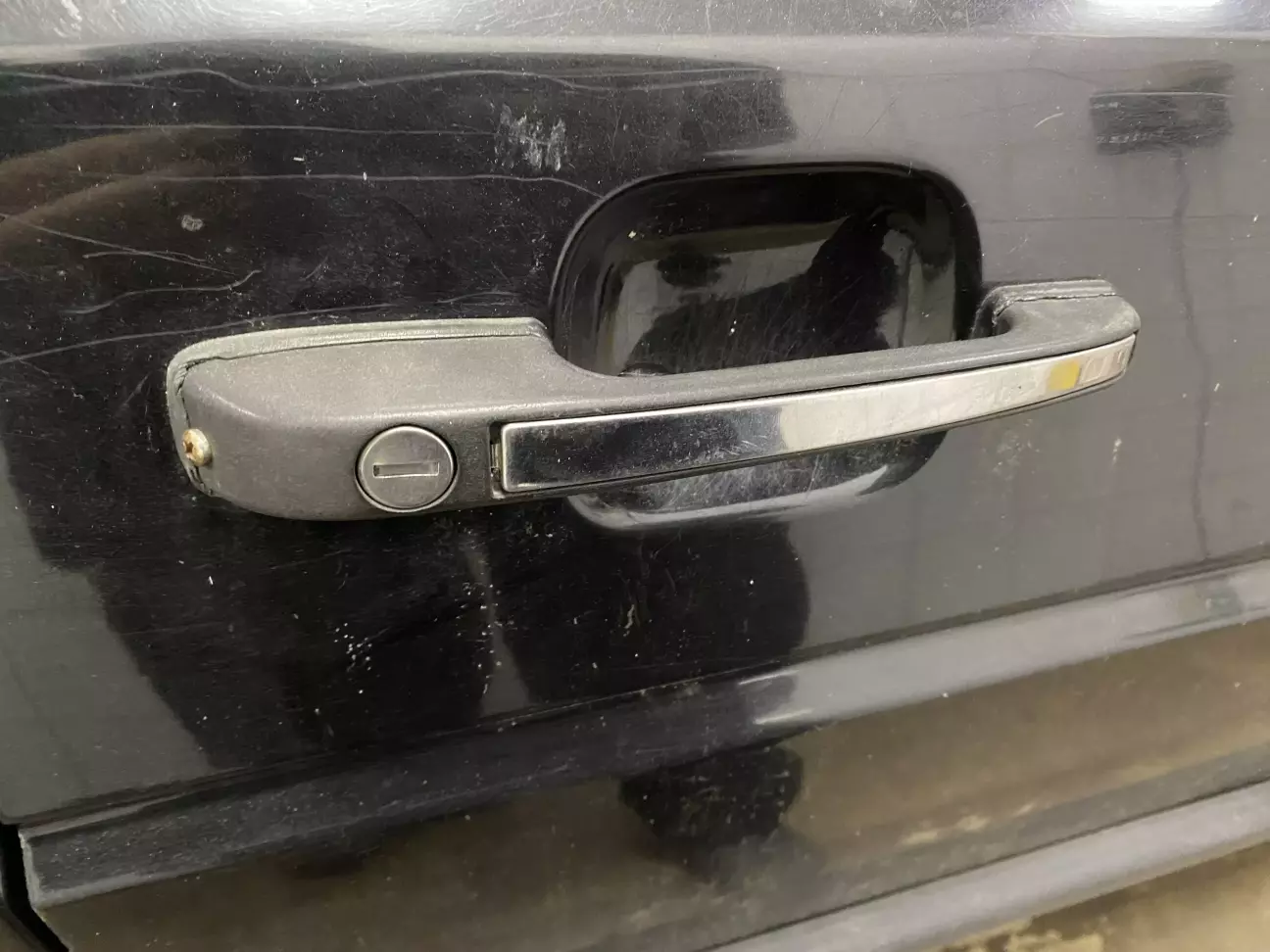

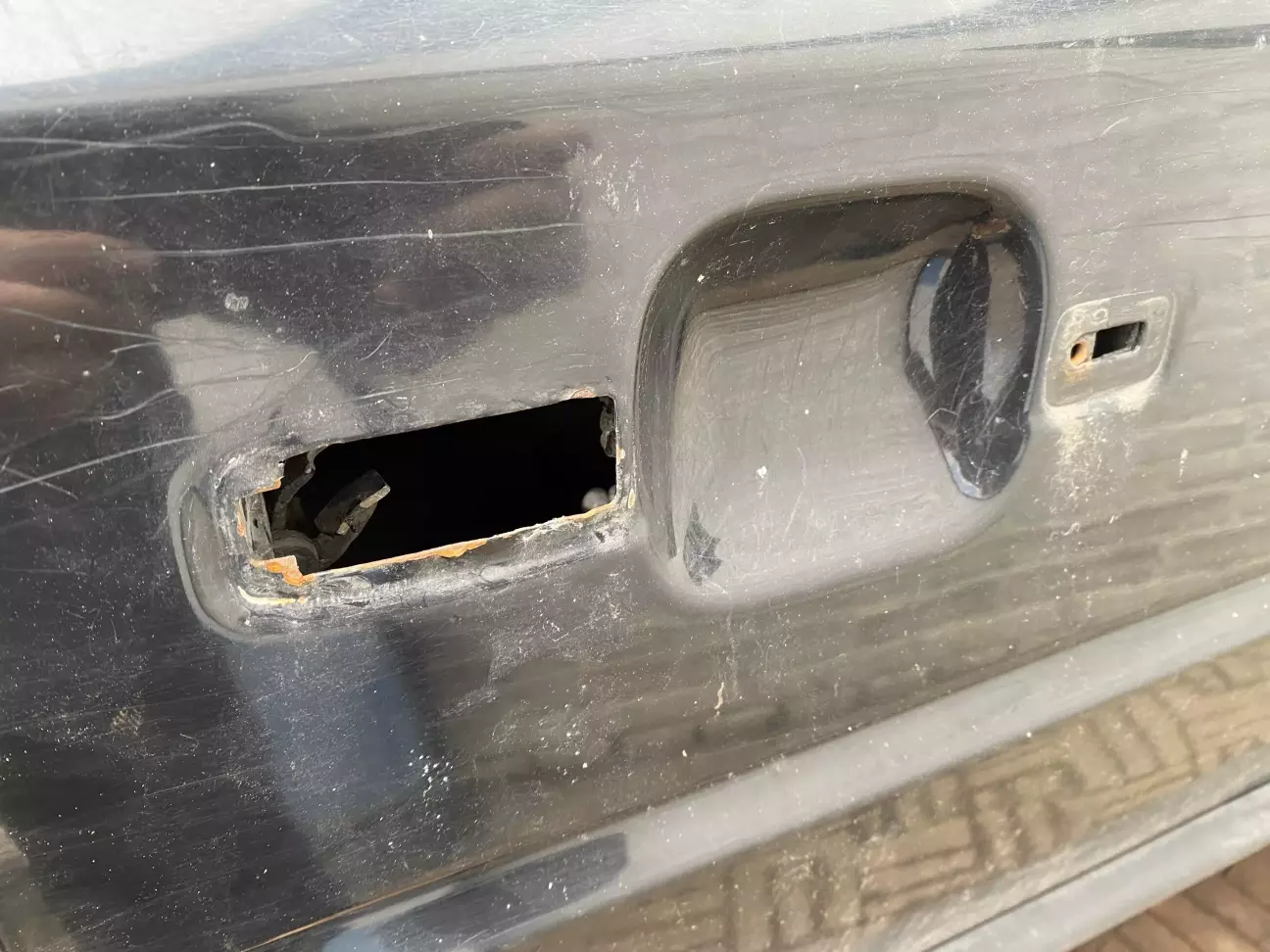

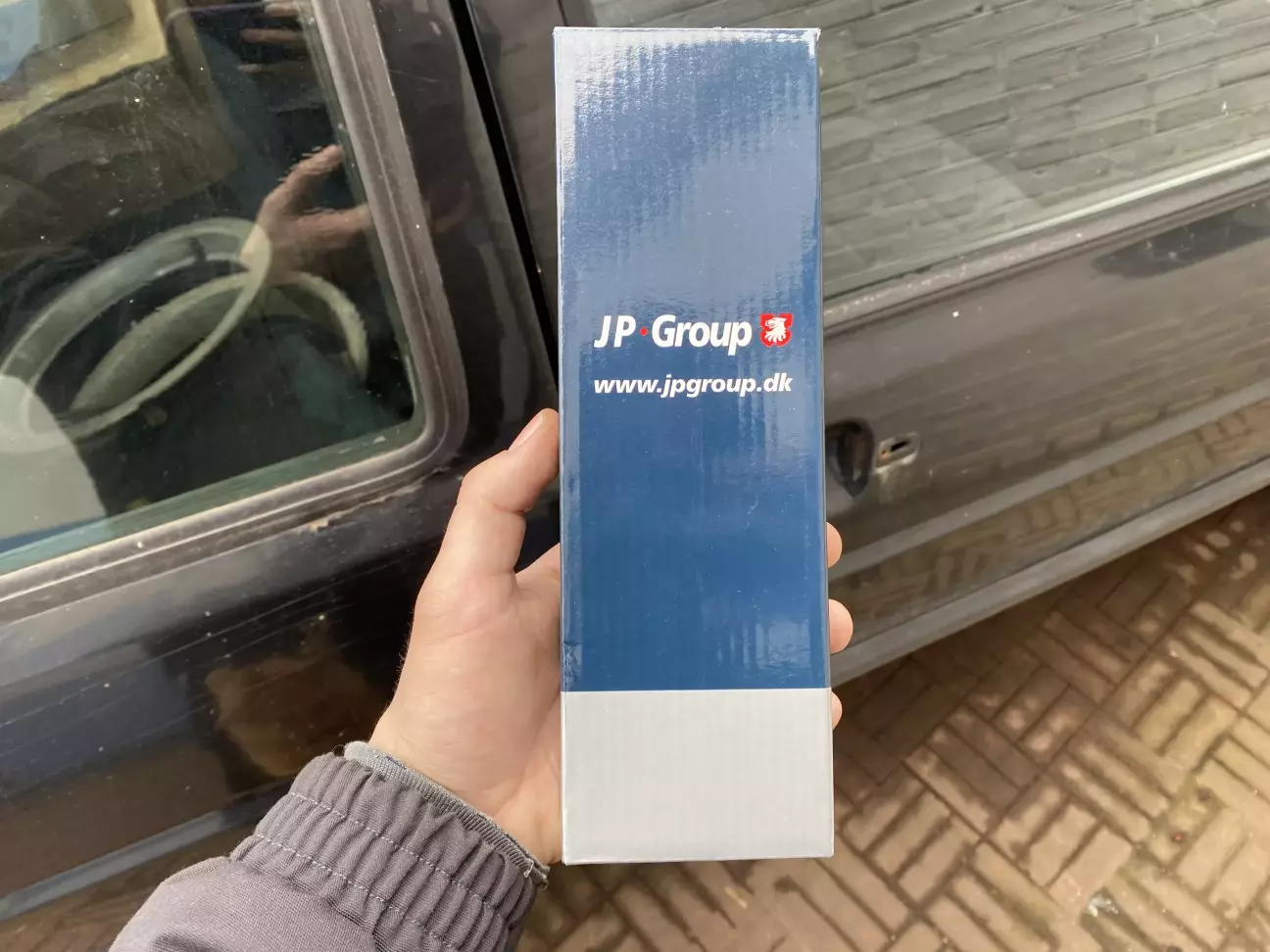

Першим ділом вирішив замінити зовнішні ручки дверей на нові, оскільки старі вже зносились а на одній ручці, так взагалі важіль котрий нажимає на замок, лопнув та відвалився трохи, через що двері погано відкривались.

Переніс всі личинки замків на нові ручки.

Так, це було нескладно.

Але бачу що на одній дверці ситуація не дуже покращилась та помітив що на самому механізму замка, лопнув пластмасовий язичок та рухається в різні сторони, та й сама пружинка важілю на котрий нажимає молоточок ручки, підклинює. Подумав, що можливо через це воно так погано відкривається?

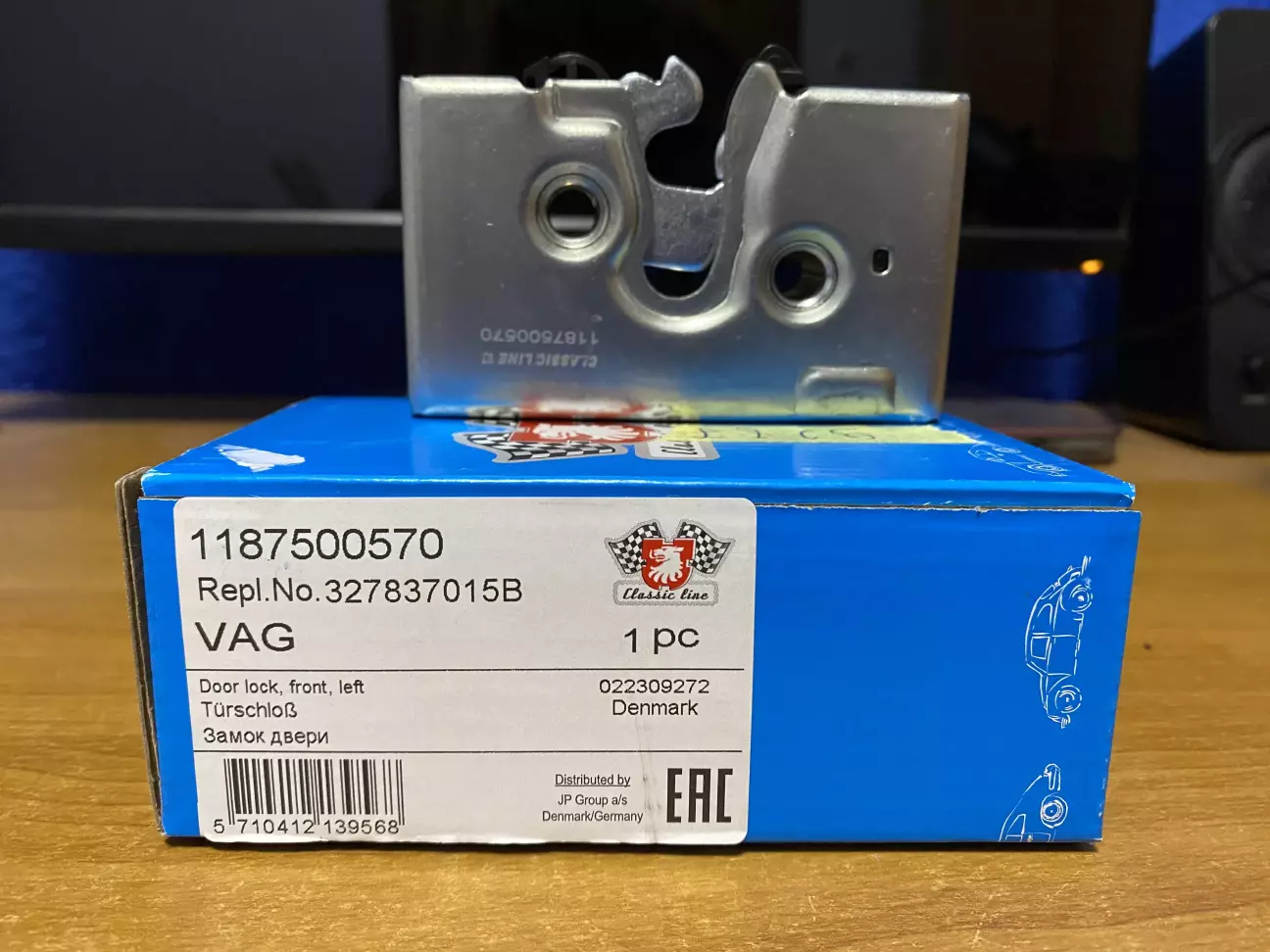

Я вирішив не паритись та взагалі купив новий, цілий механізм

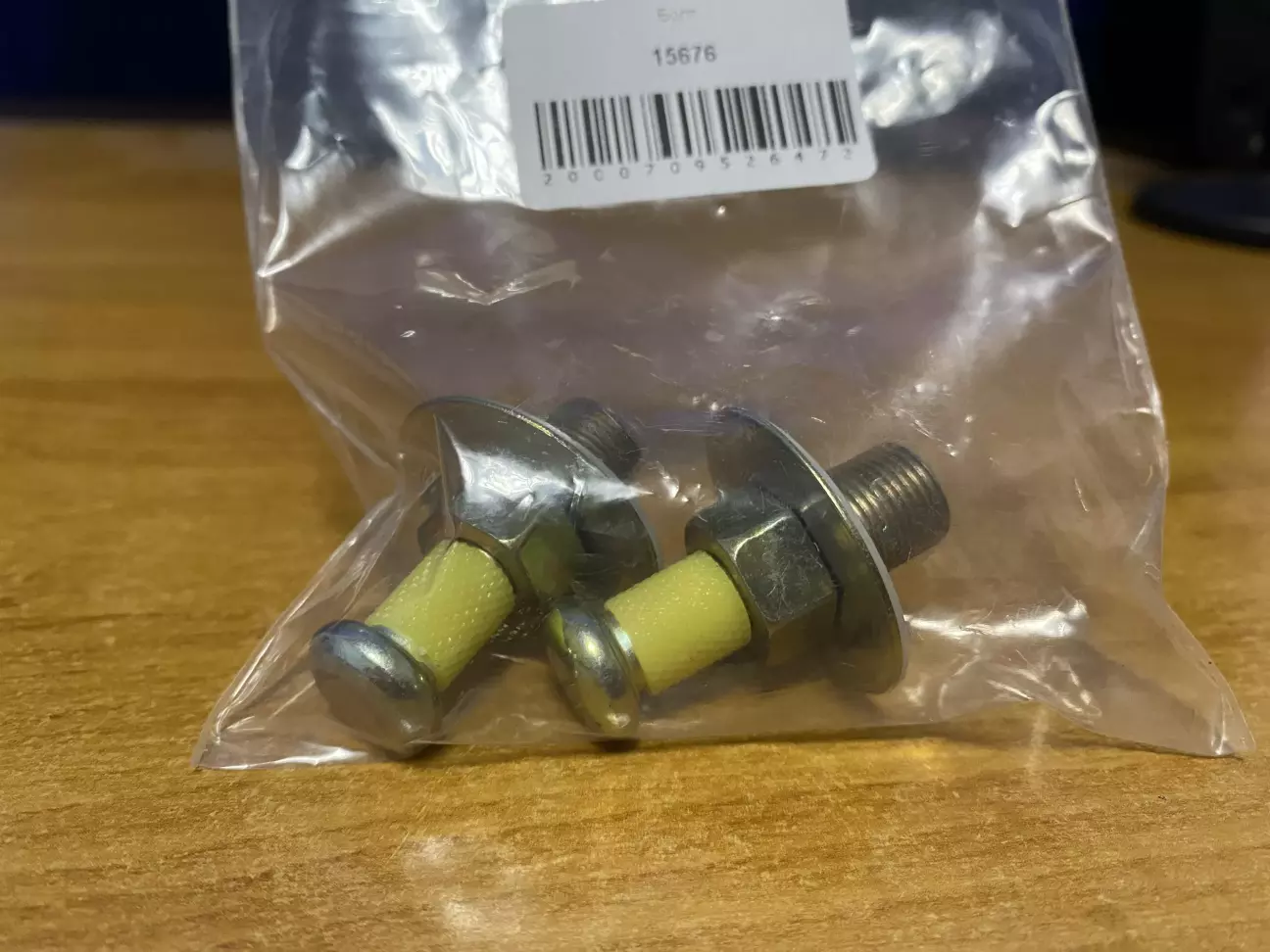

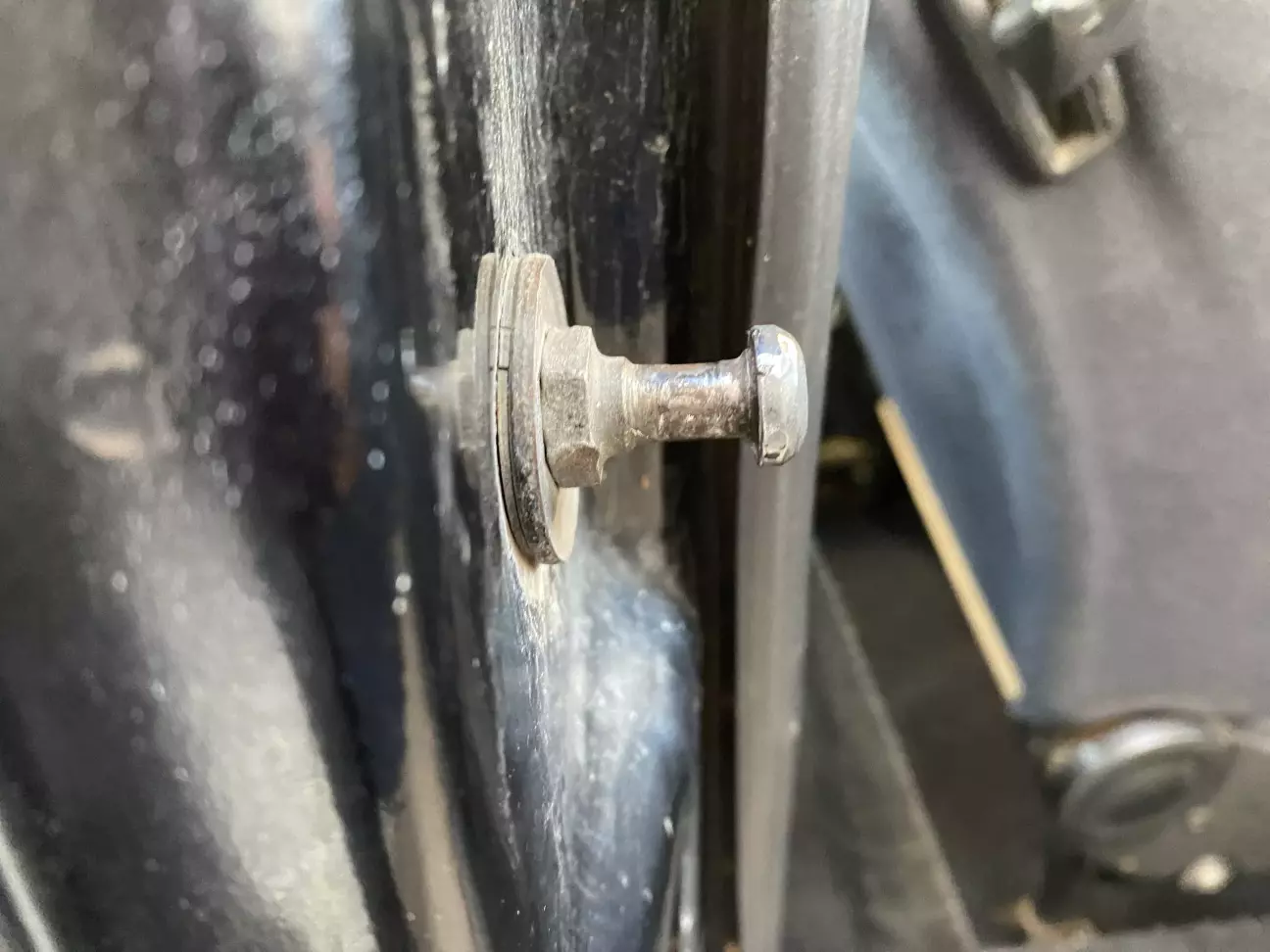

Також вирішив замінити ще ось такі замкі дверей

Замінював їх на ось такі:

Не пам'ятаю що за фірма але схоже що це були febi

Єдиний недолік який виявив, шайби трохи підвели, в процессі встановлення, почали трохи гнутись, при тому, що їх щоб дуже вже крепко не затягував) Згодом поміняю їх на попередні.

Головне, двері тепер хоч, стали відкриватись та зачинятись)

А ще мені сподобалось те, як реалізовані ручки, в котрих можна налаштовувати довжину того пластмасового молоточка, цим самим змінюючи зусилля нажимання ручки дверей)

Тепер переходимо вже безпосередньо в салон а саме до передніх сидіннь.

І з основних проблем, це те що сидіння, положення вперед, назад, не ругулюються.

Знявши сидіння, помітив що в салоні у місцях де мають ковзатись салазки, абсолютно сухо, та брудно.

Я добре відчистив ті місця від бруду, та почав змащувати їх салідолом.

А тепер що до сидіннь, направляючі салазок сидіннь, взагалі були відсутні, чому власне сидіння також не могли регулюватись)

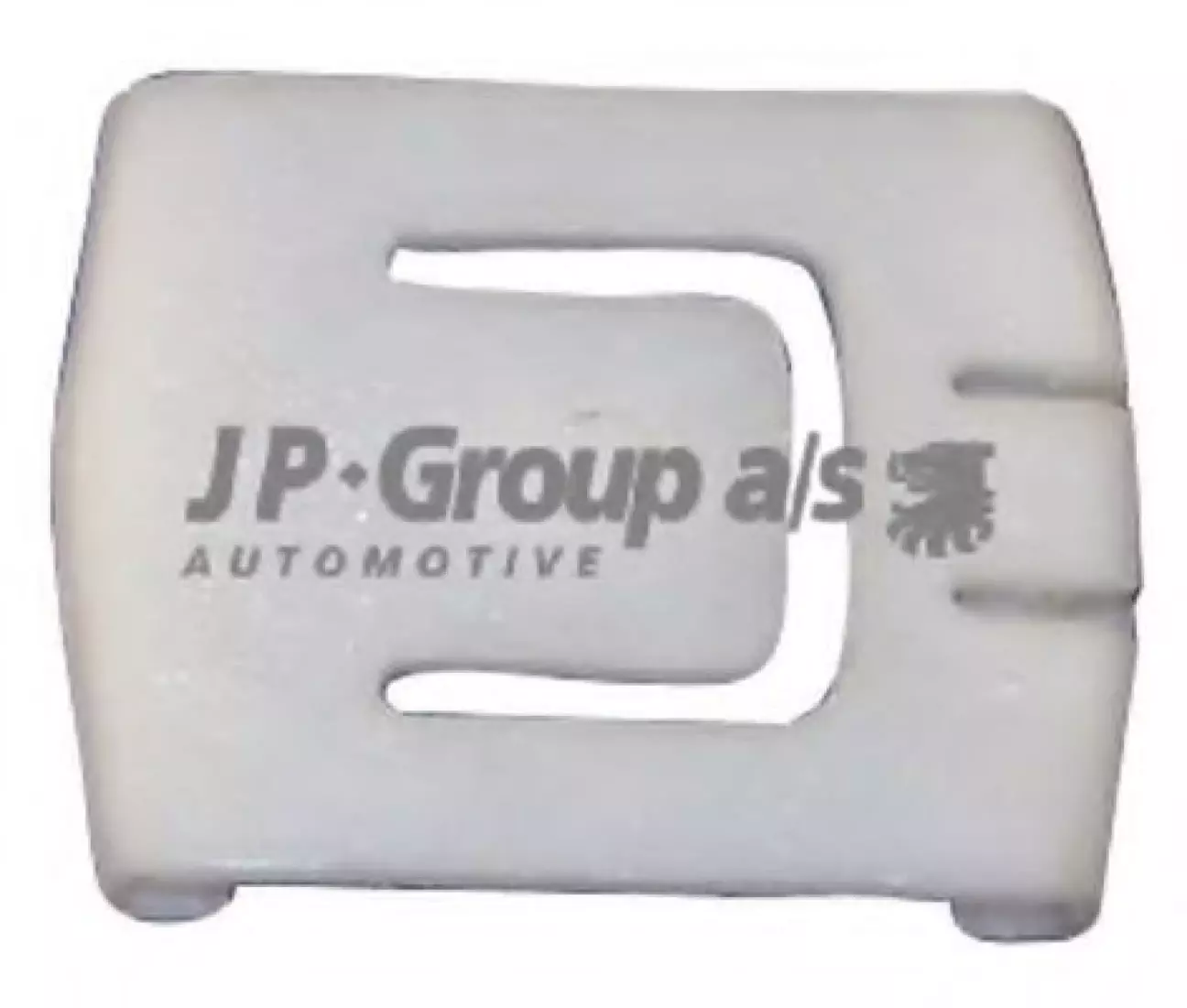

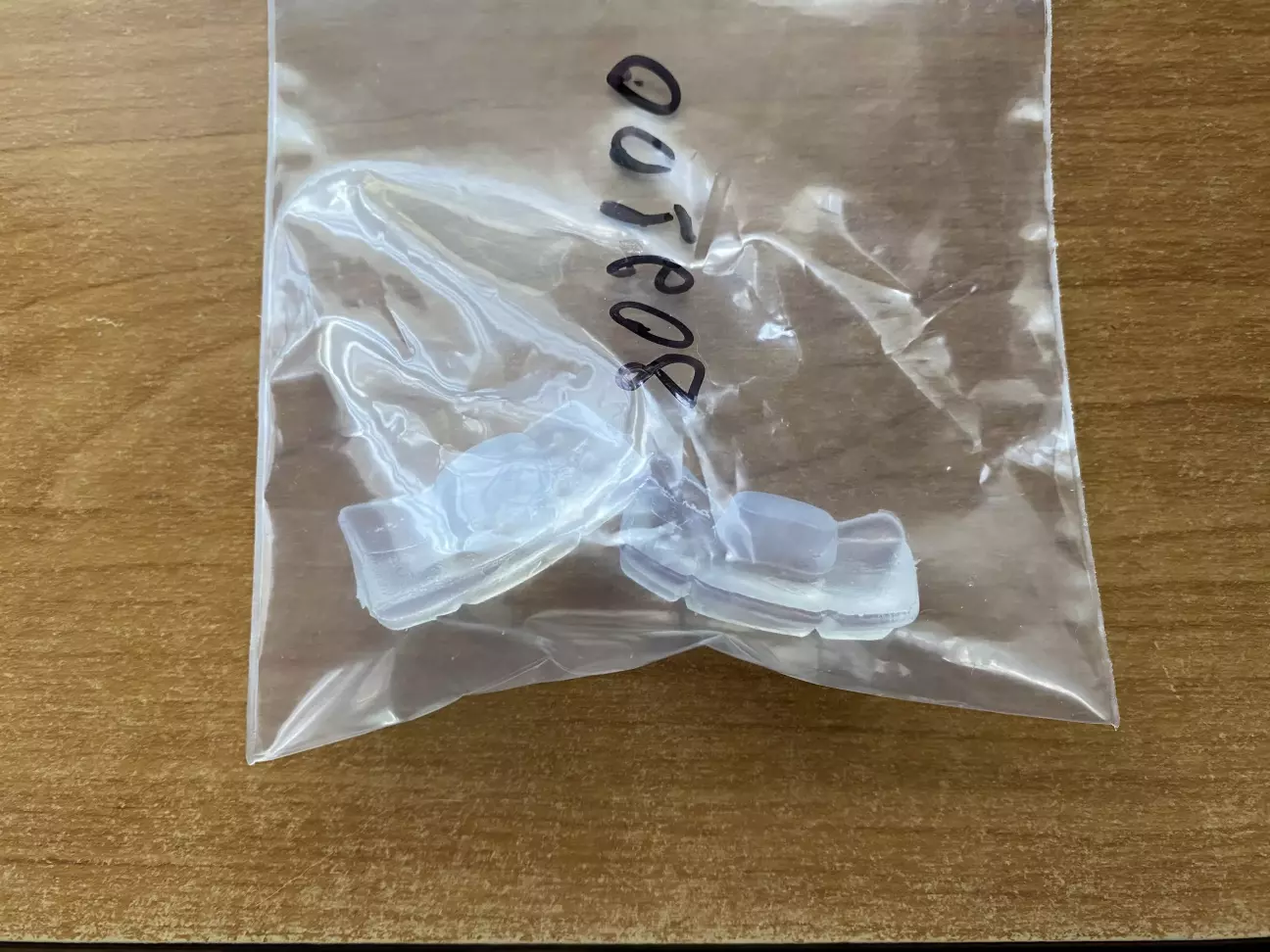

Нові направляючі салазок, знову брав від JPGroup)

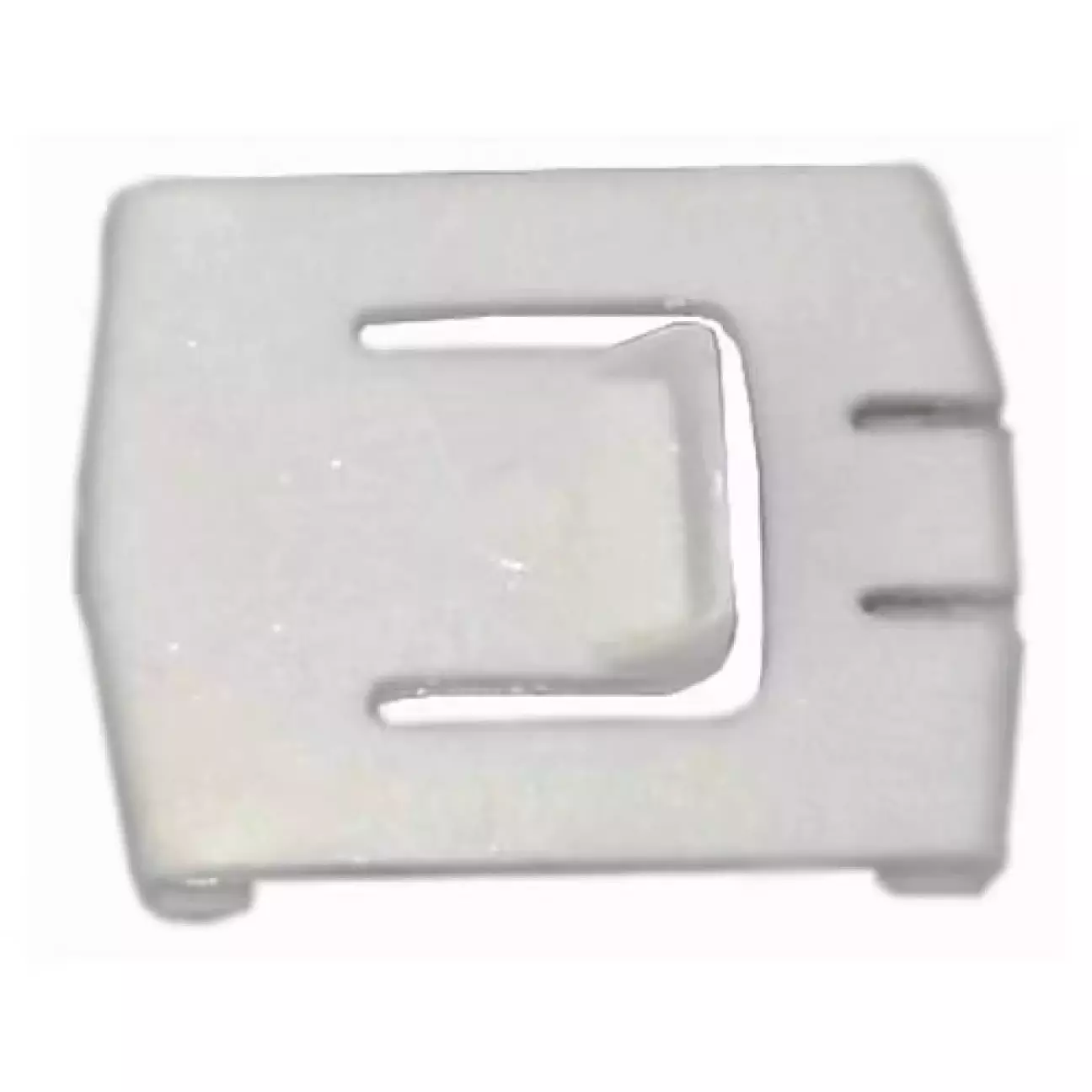

По дві штуки, ось цих двох видів.

Салазки на сидіннях, тепер є, але ще є відсутня одна річ у самому салоні.

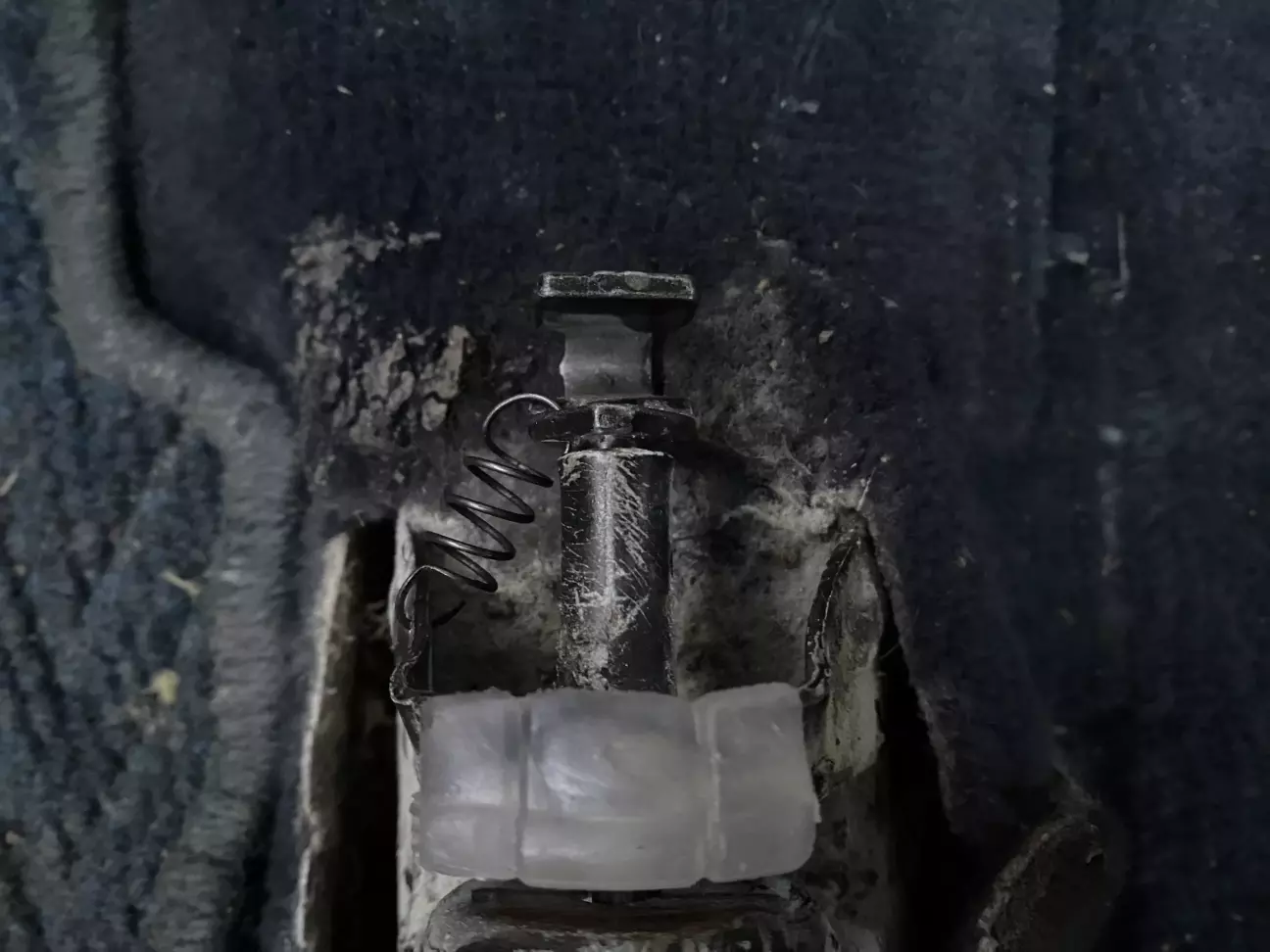

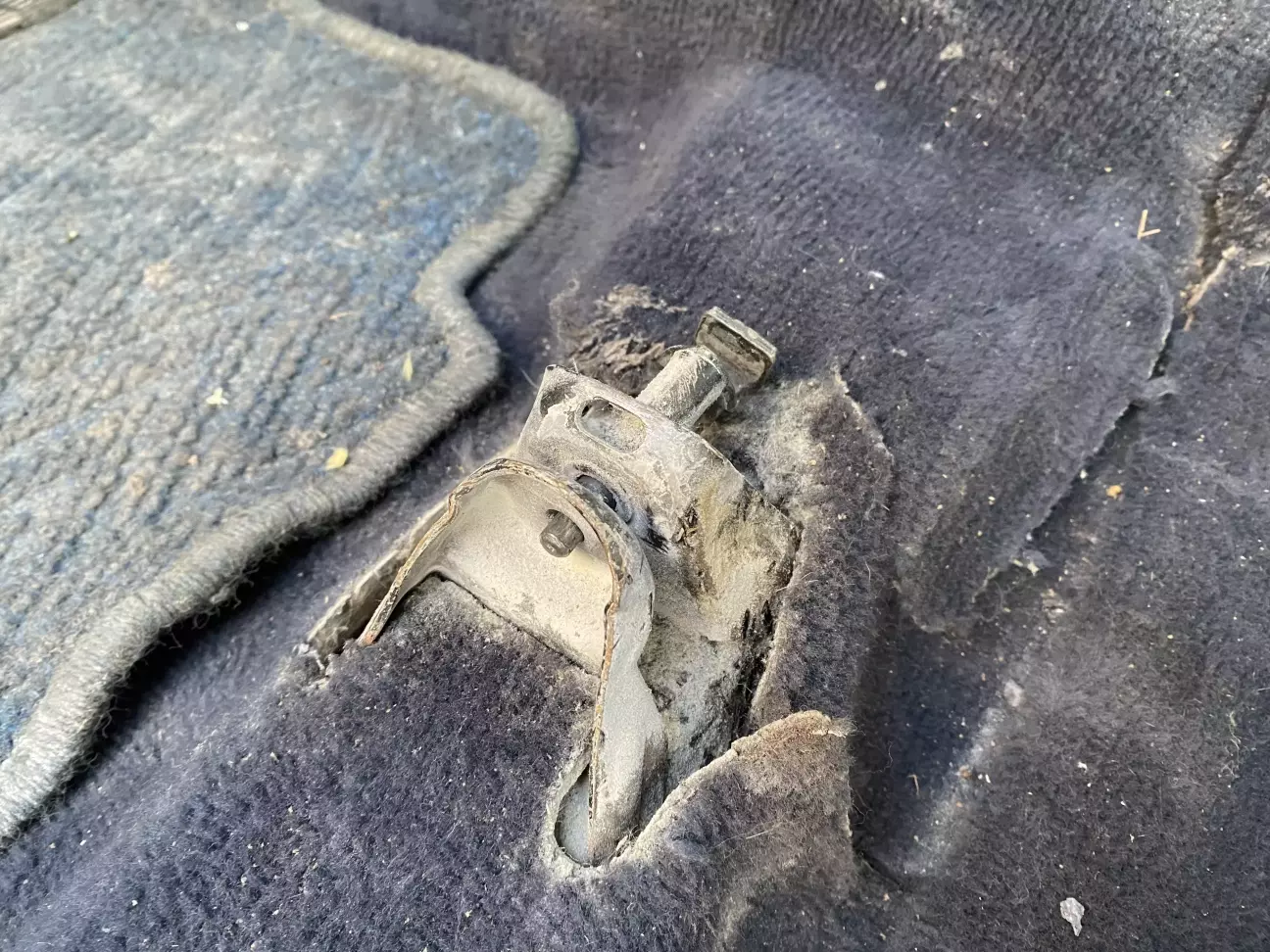

Поцікавившись в інтернеті про це, бачу що на цій штуці, відсутня пружина та річ яка в ітернеті, знову називається направляючою салазок або повзунок.

Вже непам'ятаю, від якої фірми це брав.

Пружинку, я підбирав по параметрам на місці пассажирського сидіння, де оригінальна пружинка ще була.

Та підігнув пласкогубцями один та другий кінець пружинки, щоб вийшов гачок, котрий треба було просунути у сам отвір в тому важелі та у тому місці, на кузові,  де кріпиться той повзун.

Ну а тепер можна сказати, фінальна складова, цього посту.

Про встановлення тих деталей, котрі були надруковані на 3д принтері.

Ще один недолік який мене турбував, це що та тяга салазки з одного кінця відвалилась, через те що та втулка розвалилась.

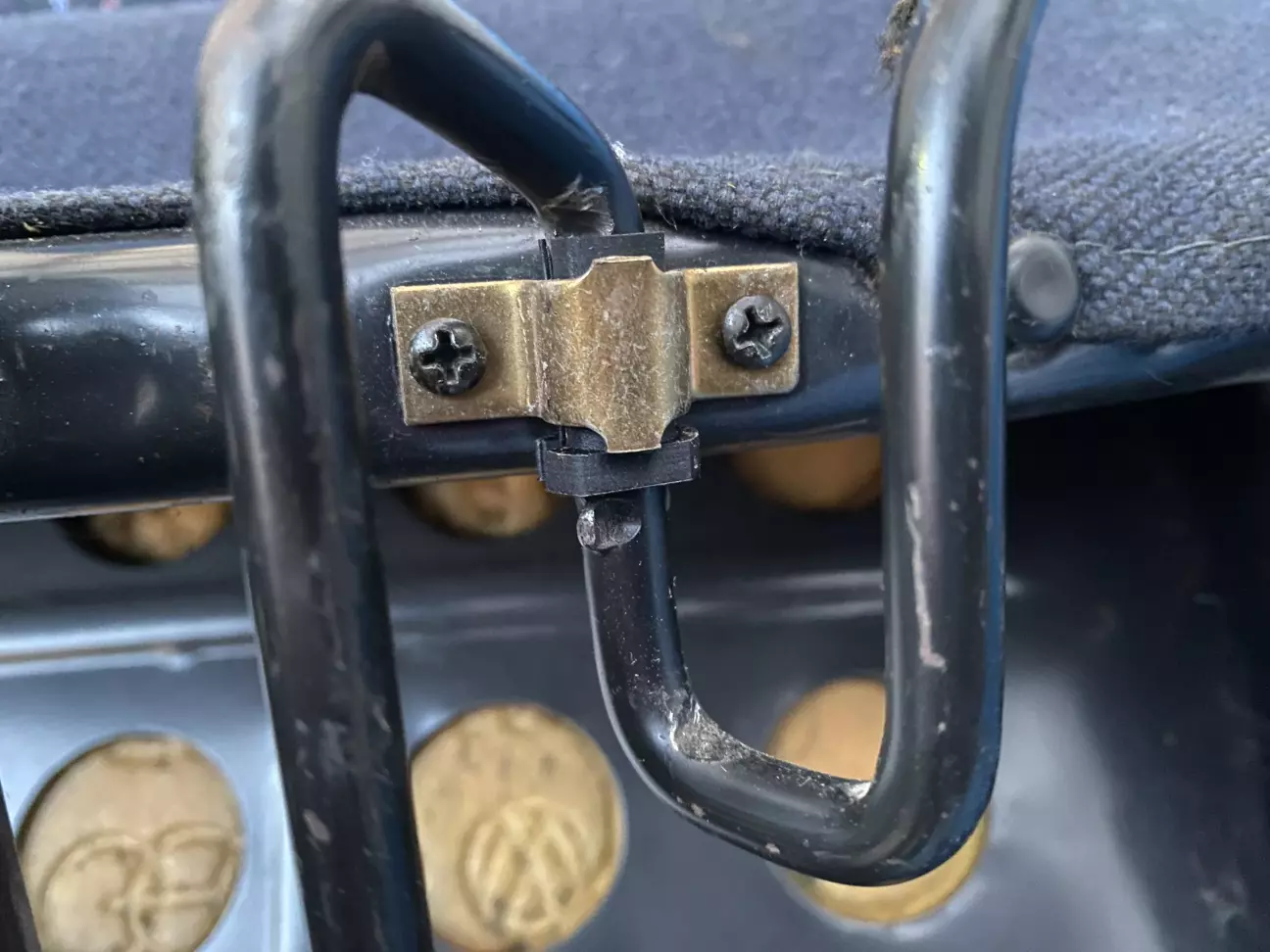

Тепер саме фото з новою втулкою.

Втулки ті, вирішив поміняти всюди.

Що на одному кінці тяги що на другому втулки були розвалені, тепер тяга працює як нова.

Тепер сидіння положення сидіння можна налаштовувати, направляючі та той повзун чудово працюють.

Також помітив, що сидіння то налаштовуються, але немає у них що до крайнього положення, вперед, назад, обмеження в котре буде впиратись, через що ті сидіння, просто напросто вилітають за межі місць де ковзають самі направляючі салазки, через сидіння доводиться ставити назад.

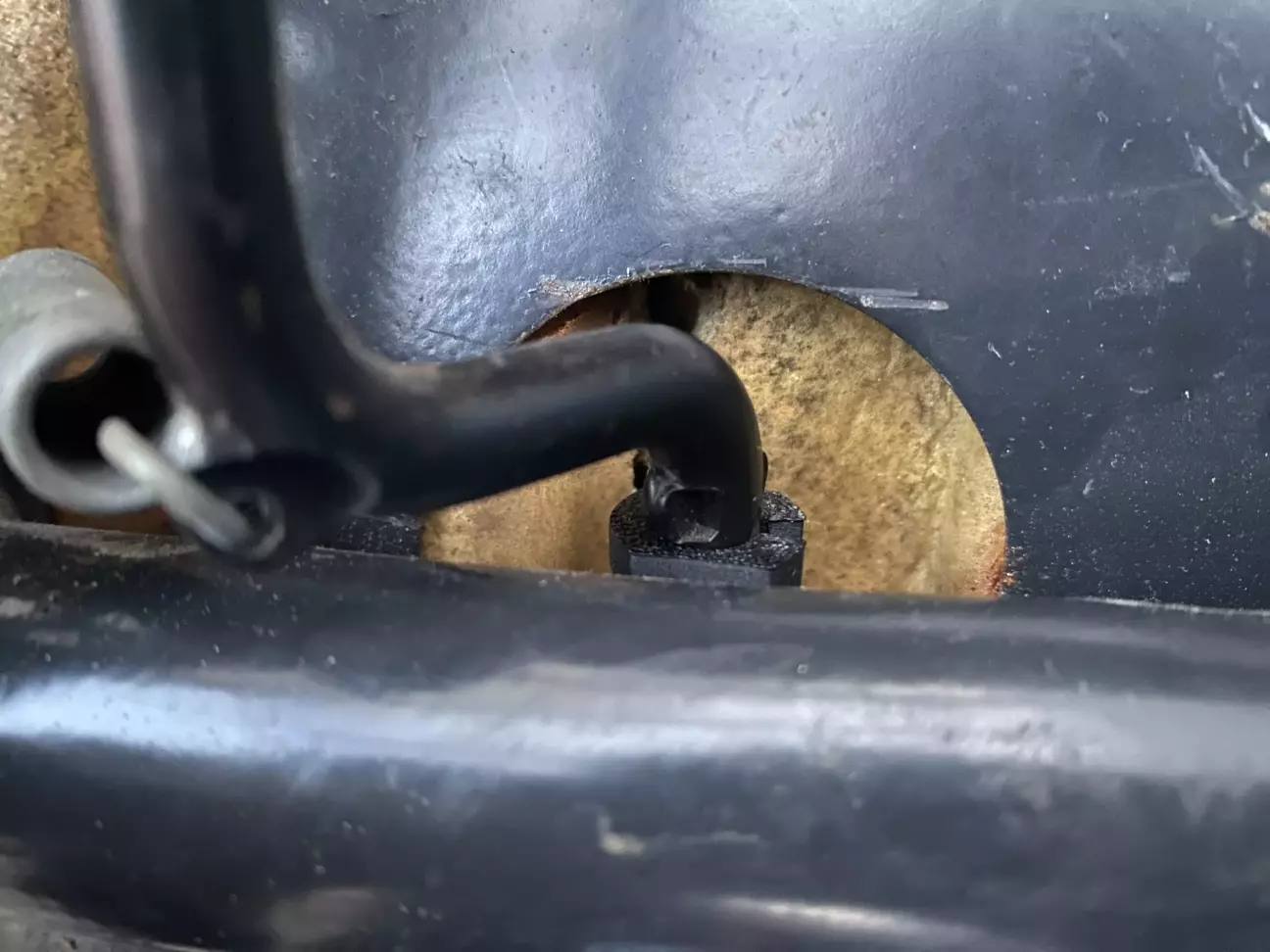

Сидіння фіксується за допомогою штока того важеля, котрий попадає в отвір, там де розміщенні ті отвори по всій довжині з одного кінця, другого в оригіналі встановлювались пластмасові так звані палочки, яких у мене звісно не було.

Натомість, я просто взяв певної товщини, болти щоб можна було продіти їх в ті крайні отвори, та закрутив їх гайкою, і так зробив в кожному сидінні.

Ось і маємо тепер ці обмежувачі.

Ще один нюнас за який думаю що згадаєте а що власне з тими фіксаторами тяги замка? Скажу ось що.

Через те, що ця деталь є невеличка та має в собі дрібні елементи та отвори, трохи не підійшла, при тому що по параметрам, вона один в один як оригінал.

Неприємна річ була пов'язана з тим що, в залежності від матеріалу, в процессі друку добавляється товщина в 1 мм а я цей момент, зовсім не врахував.

Проте, тепер я про це буду знати. Взагалі, я все таки зміг встановити собі той фіксатор, але щоб його встановити, треба було допілювати вручну отвір фіксатора, котрий не надівався на язичок механізма блокування дверей, дуже туго йшло тому що я вибрав для друку досить міцний та атмосферостійкий матеріал це нейлон але непростий, мабуть слід було взяти тоді дешевший матеріал, але думав що одразу встановлю без проблем, але як я вже говорив вище, той нюанс з потовщенням я не врахував. І ще довелось допилювати самі тяги з кінця котрий вставлявся в маленький отвір фіксатора, щоб по товщині він міг легко прокручуватись між корпусом фікстора та ось цих рожок фікстора. В результаті, все працює чудово, але це трохи не то, щоб я хотів, тому власне, як найду час та допиляю в програмі цю конструкцію та побачу що воно підходить замка блокування та тяги фіксатора, дам посилання на скачування самої 3д моделі.

Ну і на завершення)

Фото рамки солдатика та сам солдатик.

Звичайно, що без постобробки не обійшлось але оскільки матеріал був м'якший, це зробити було простіше та в кінці пофарбував матовим баллончиком.

Особисто, цей експіріенс та сам результат, загалом мені сподобався, так не без косяків але як для першого разу у 3д, вийшло дуже навіть непогано.

Ось такий вийшов в нас допис.

Тому, слідкуйте далі.
