Камера заднего вида

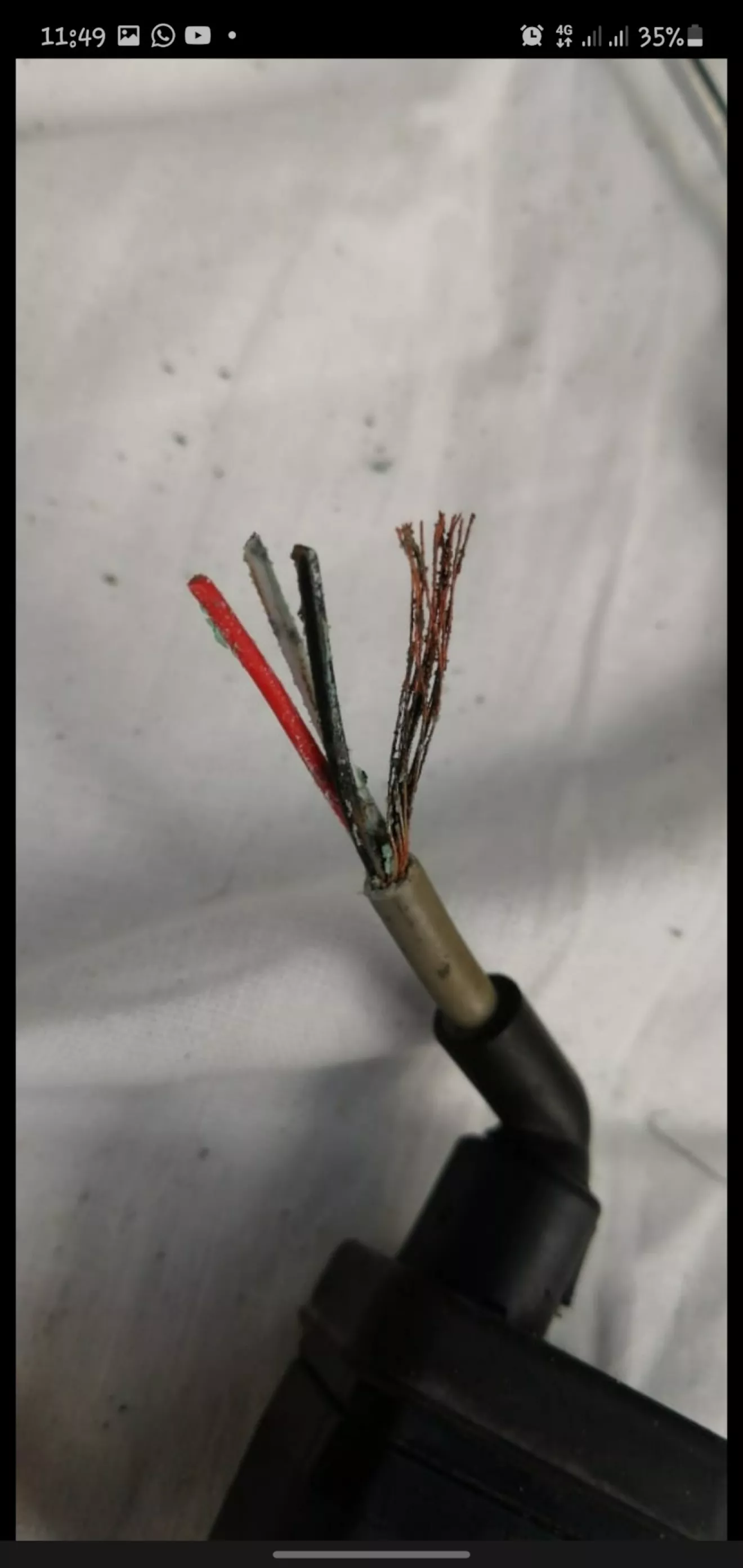

Когда забирал авто, не обратил внимание на работу камеры… Думал грязная… Но приехав домой понял что она вообще не включается… Когда начал ремонт крепления актуатора то и полез к камере. Оказалось в разъеме отгнило несколько контактов, медные ведь…Подключив на скрутках без разъема камера включилась, но изображение качественным не стало. Промеряв напряжение на разъеме оказалось 6 вольт на управление камеры и размотав проводку камеры проводка просто выгнила и принято решение подключить другую!

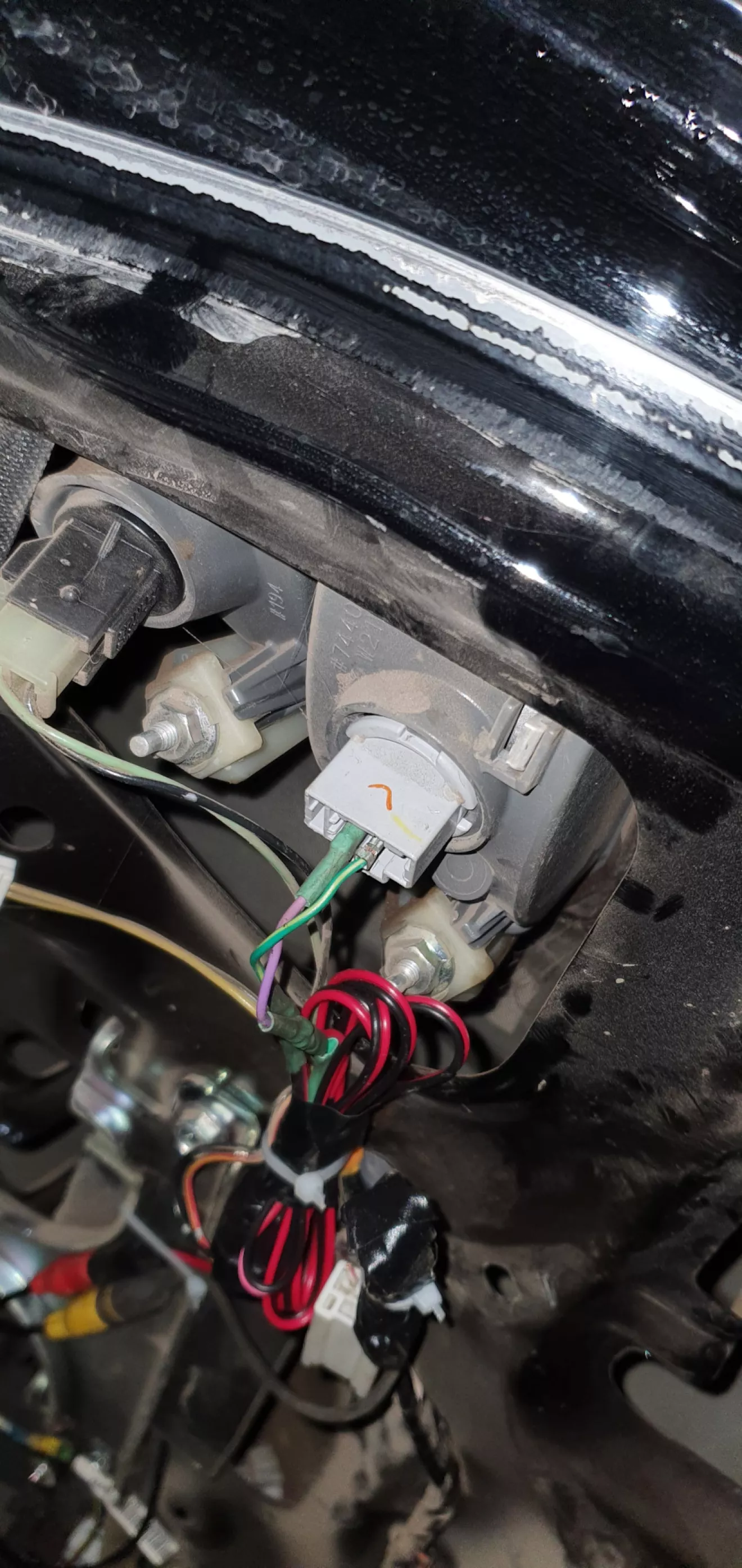

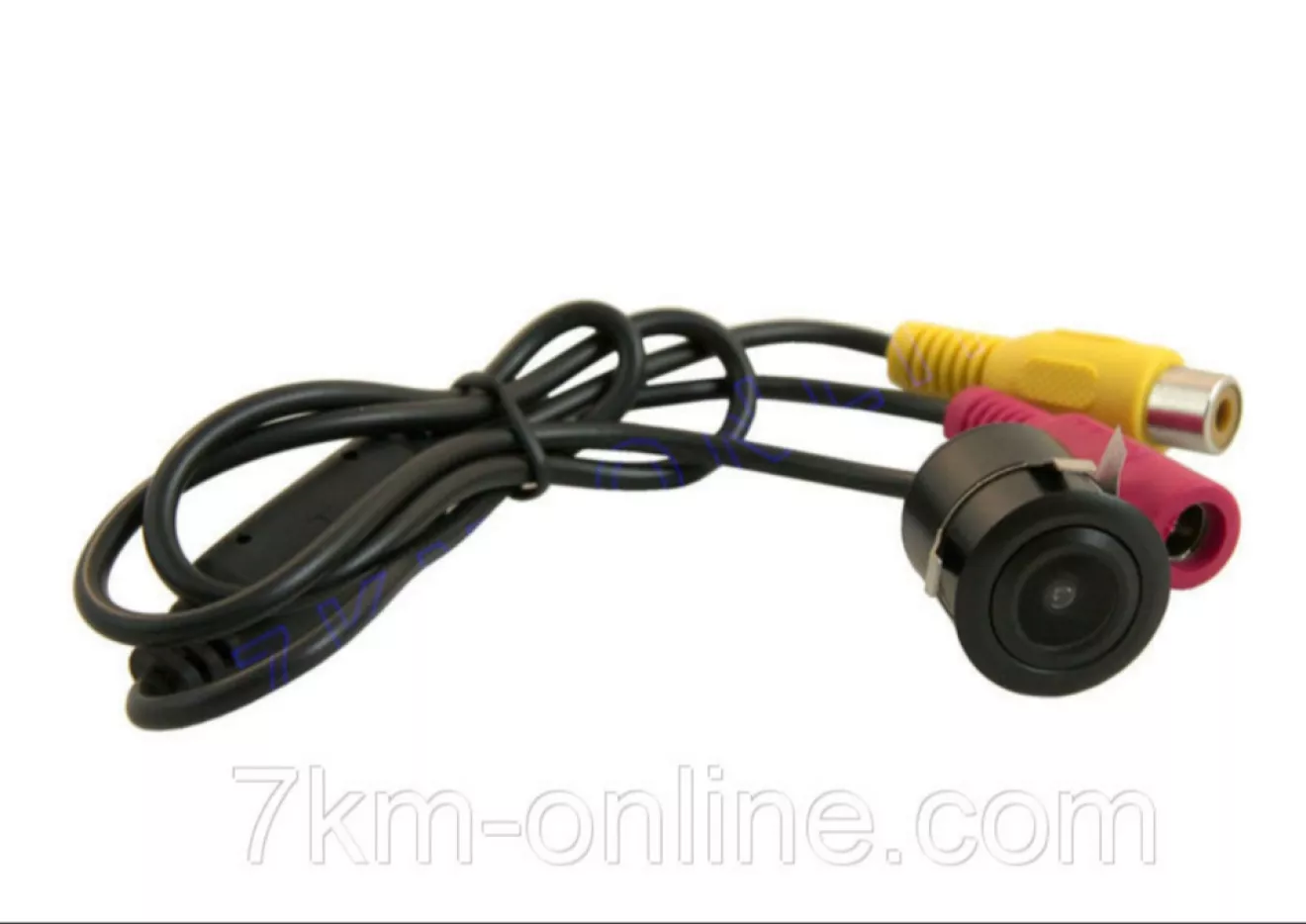

Т.к. лежала камера заднего вида универсальная и в родной камере проводка струхла и разъем так же струх, было принято решение в корпус родной поставить универсальную и подключить к фонарю заднего хода.

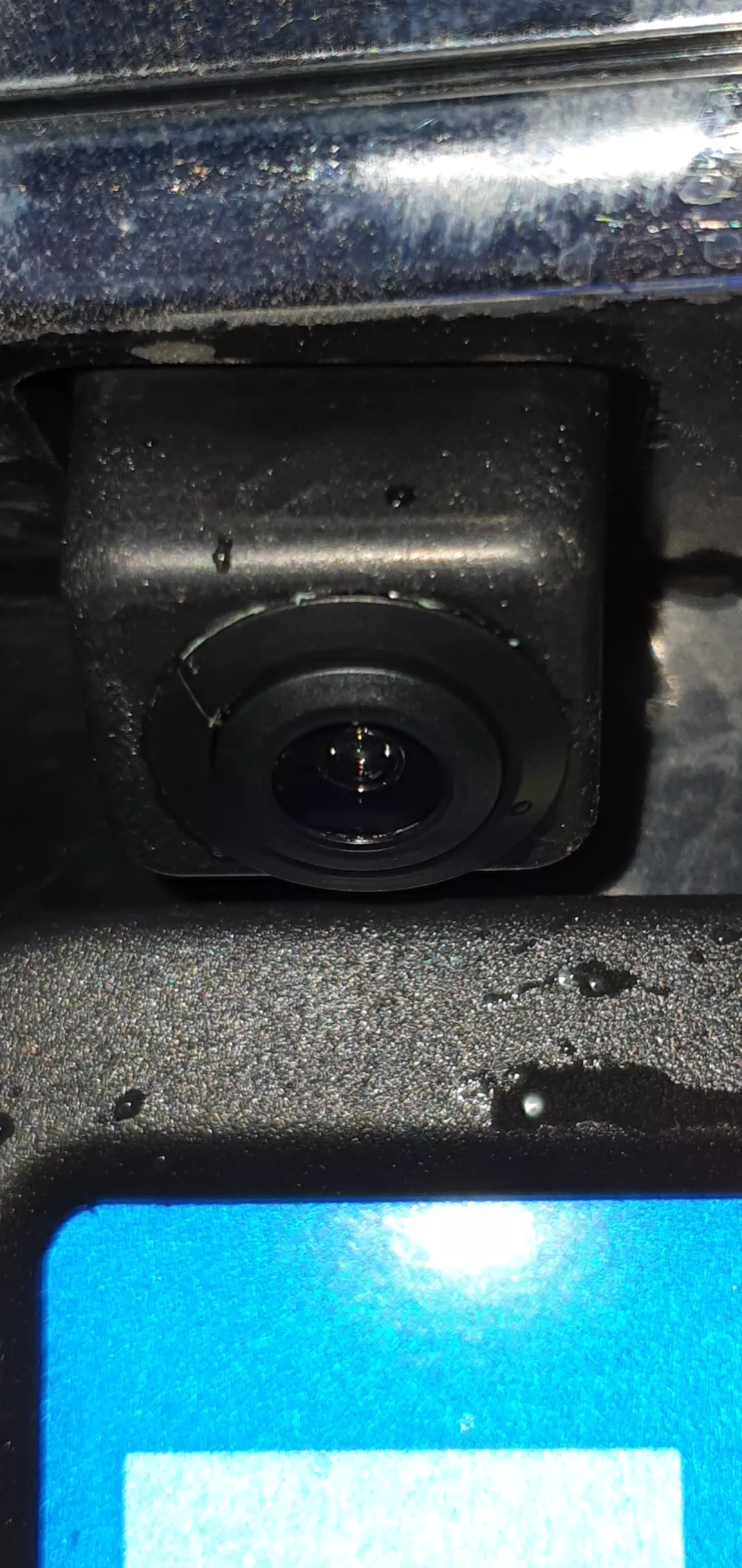

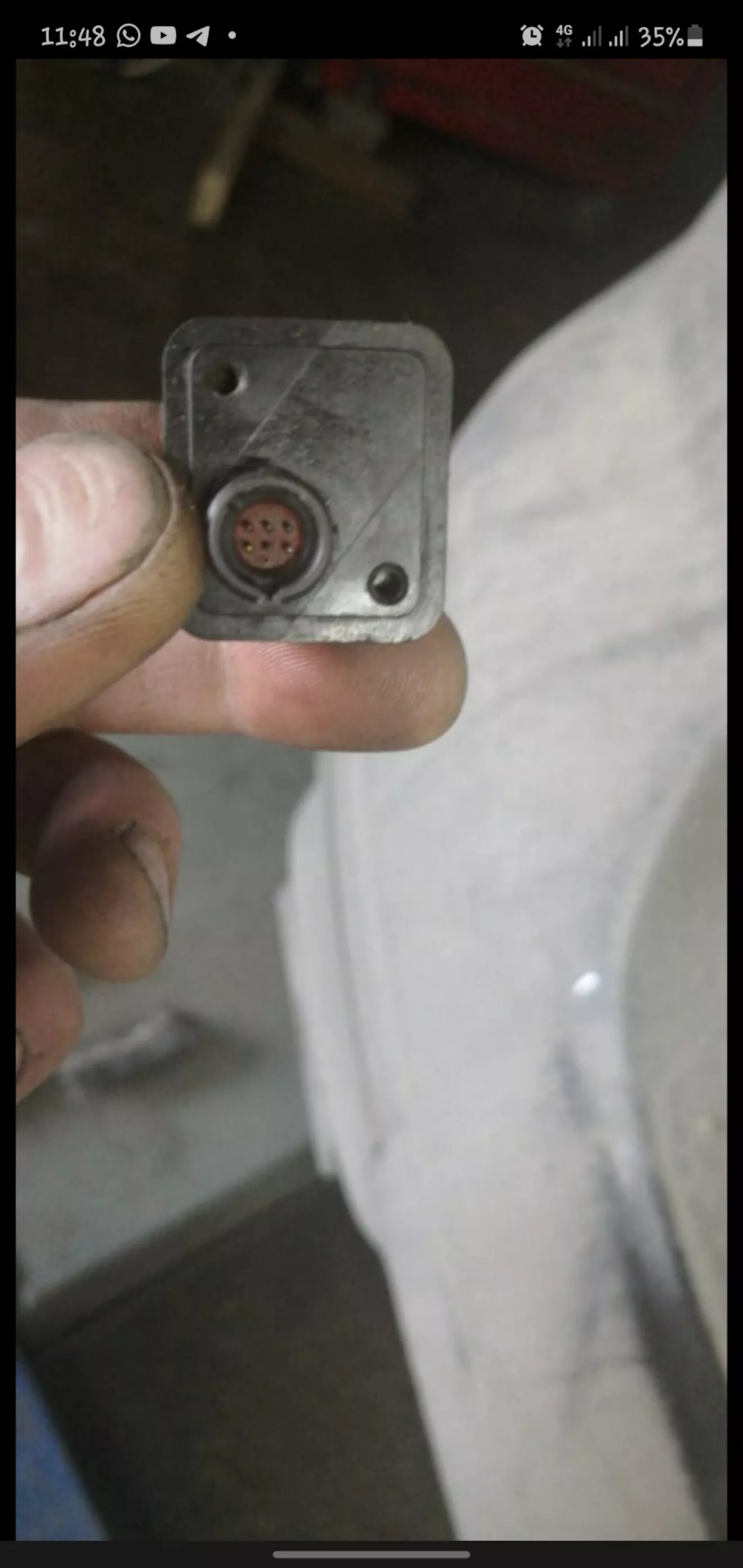

Разобрал накладку с ляды, снял камеру. Она крепится на 2 маленьких самореза.

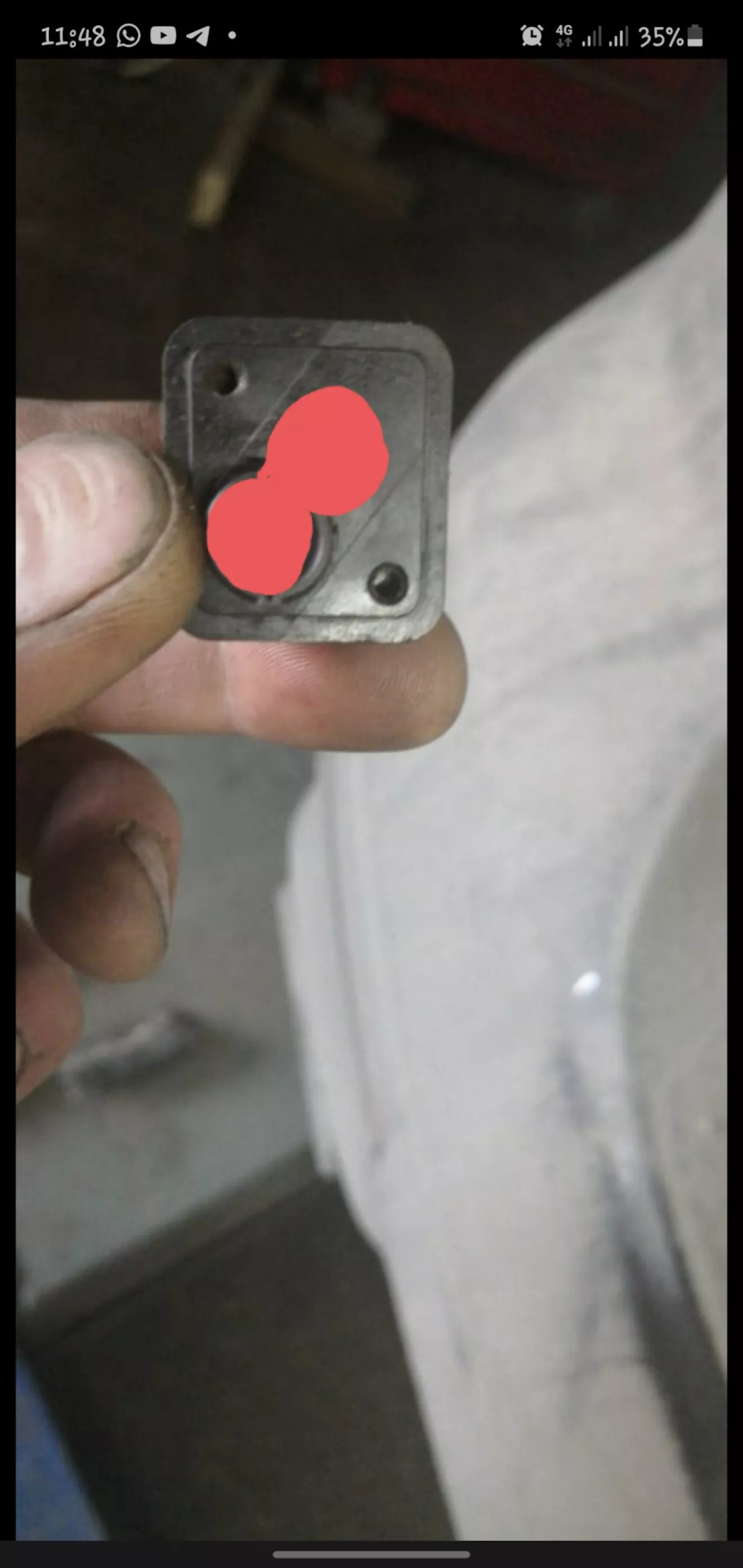

Фреза и сверло в помощь.

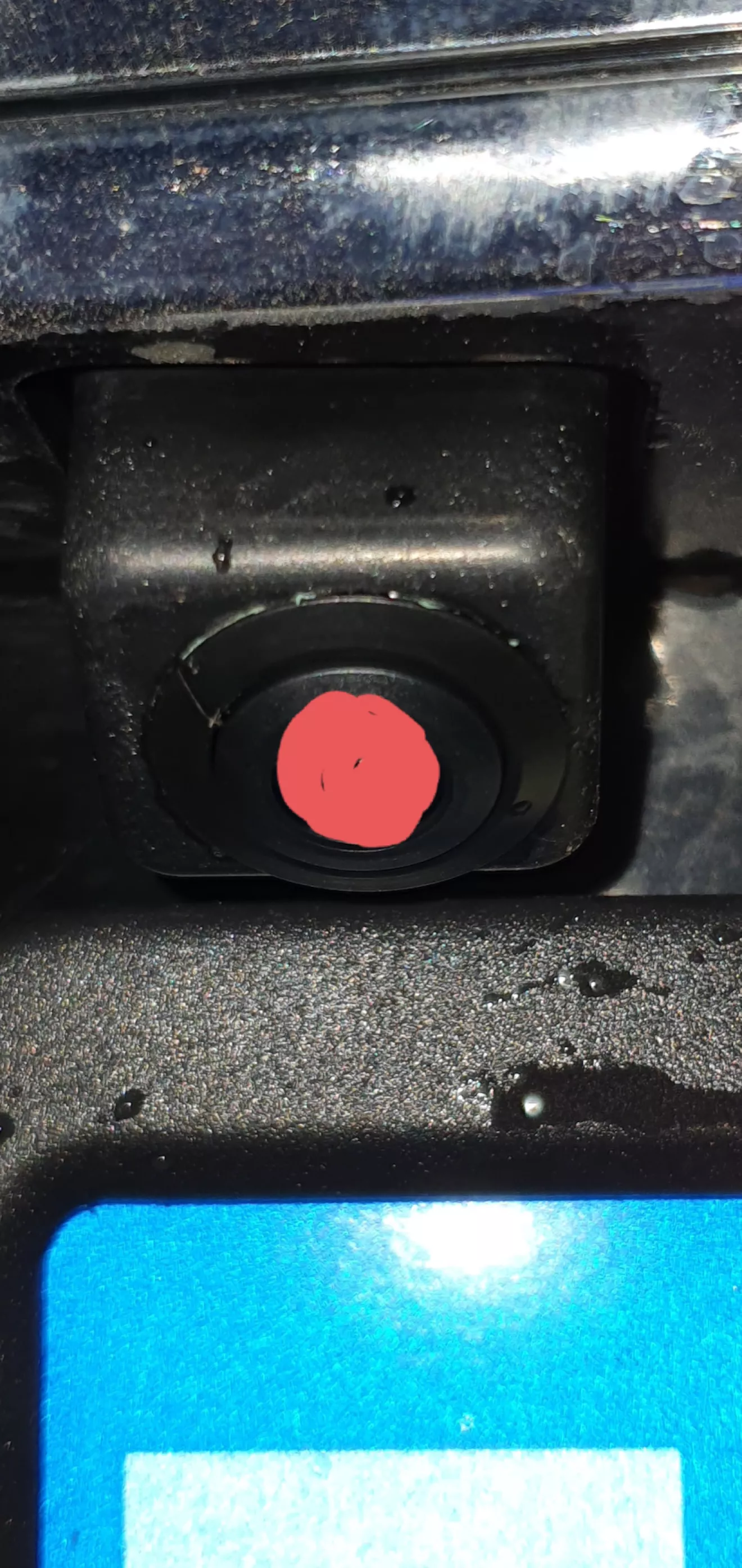

Высверлил внутренности камеры и на место поставил универсальную.

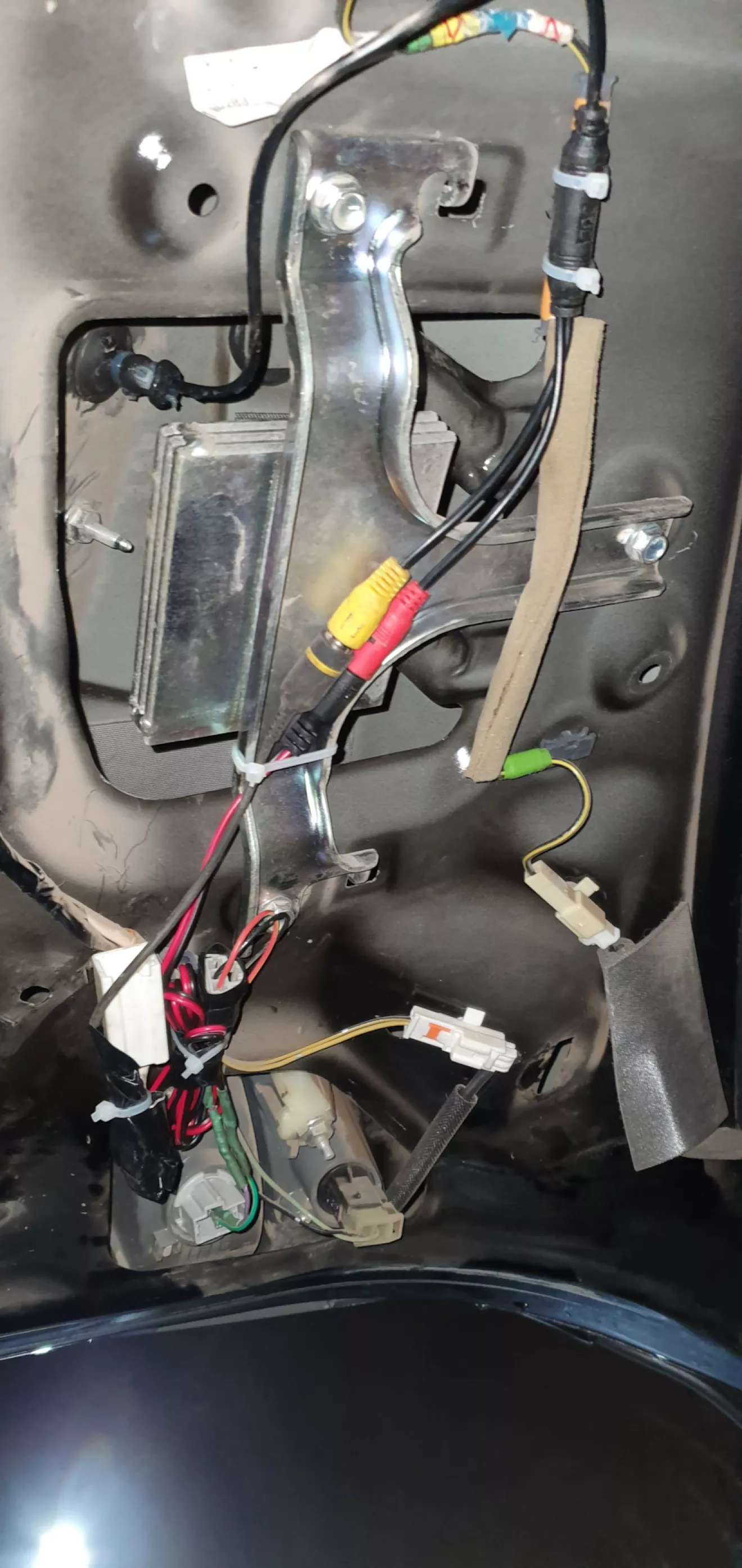

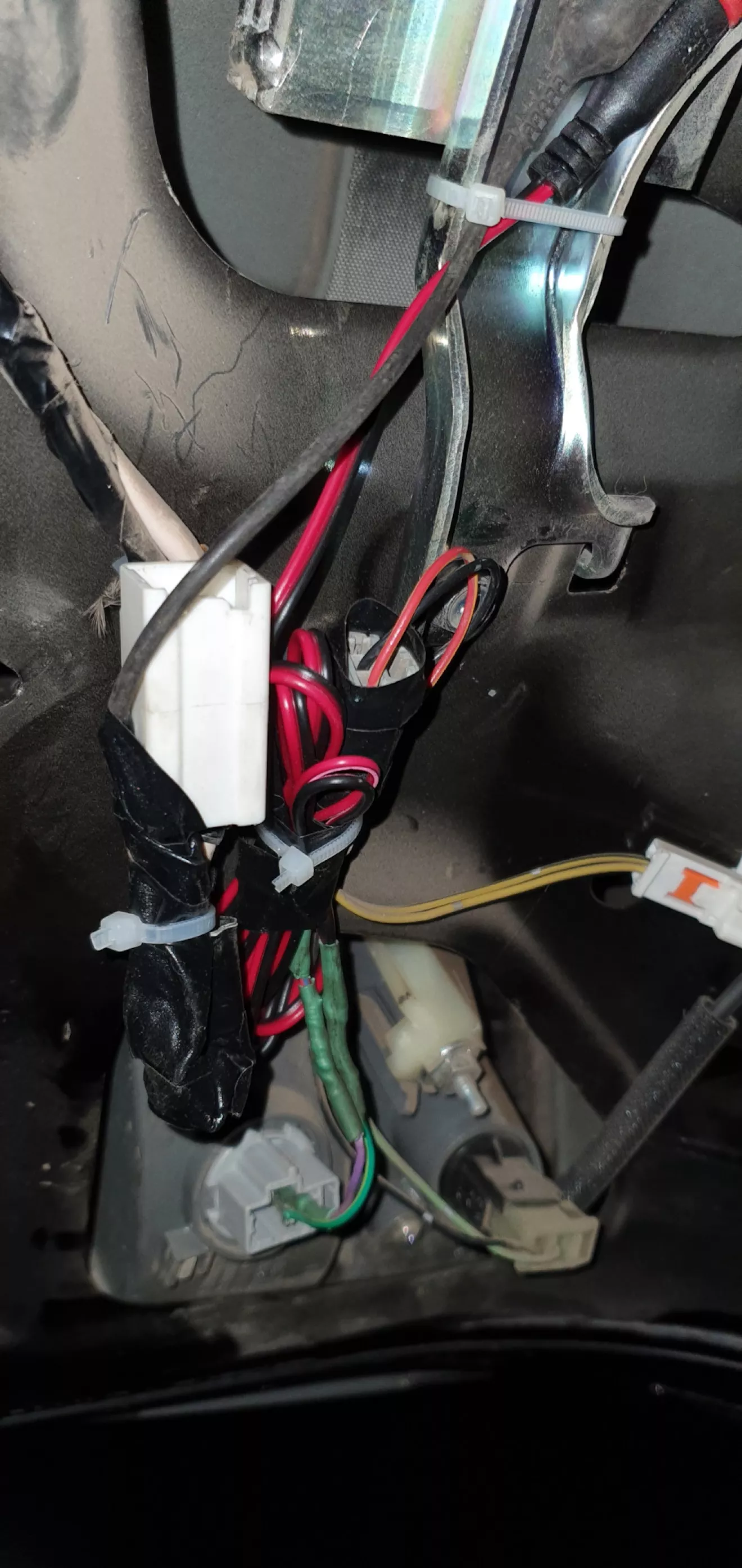

На подалючение видео сигнала впаял "тюльпан" чтобы камеру сконектить с проводкой авто. Заизолировал и защитив от влаги не срезая разъемы их закрепил стяжками.

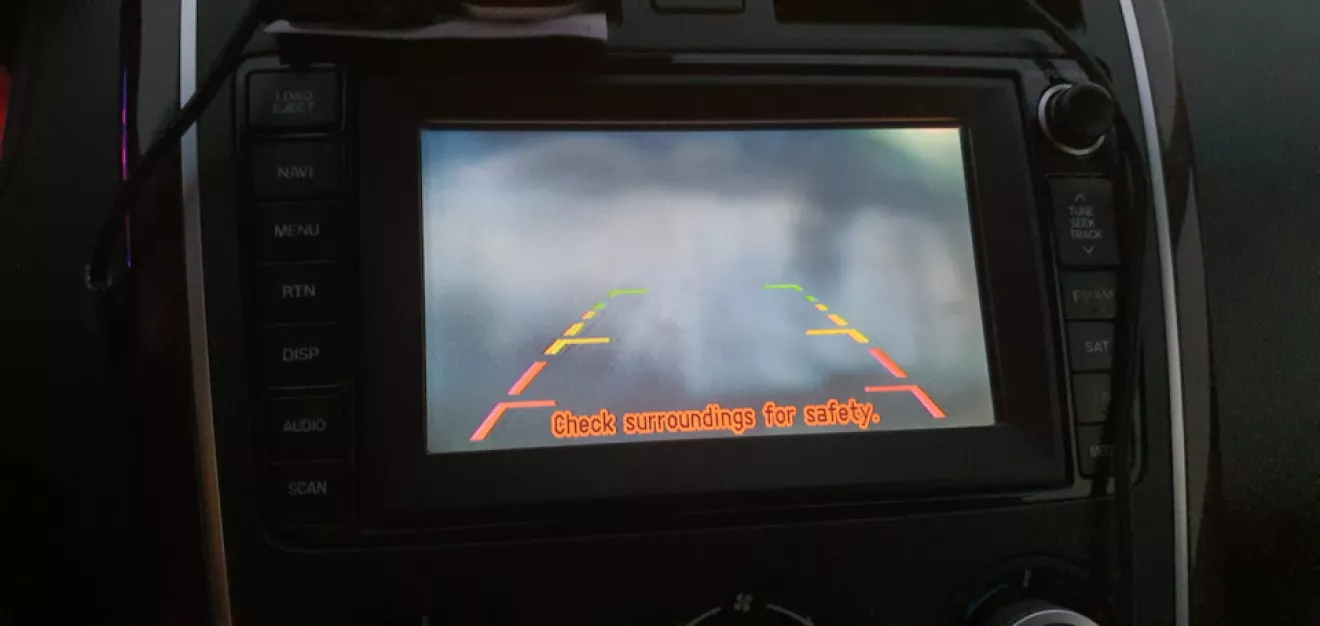

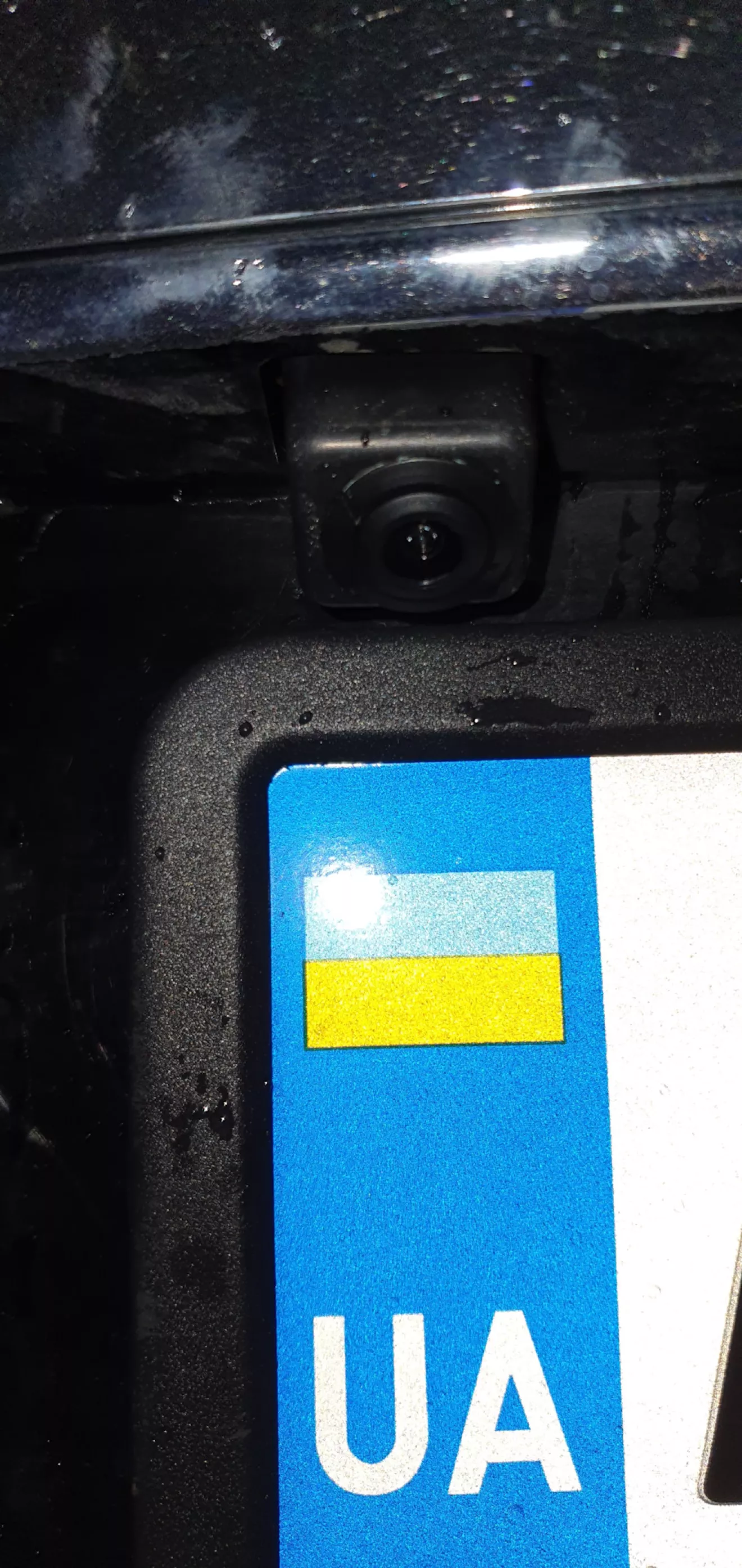

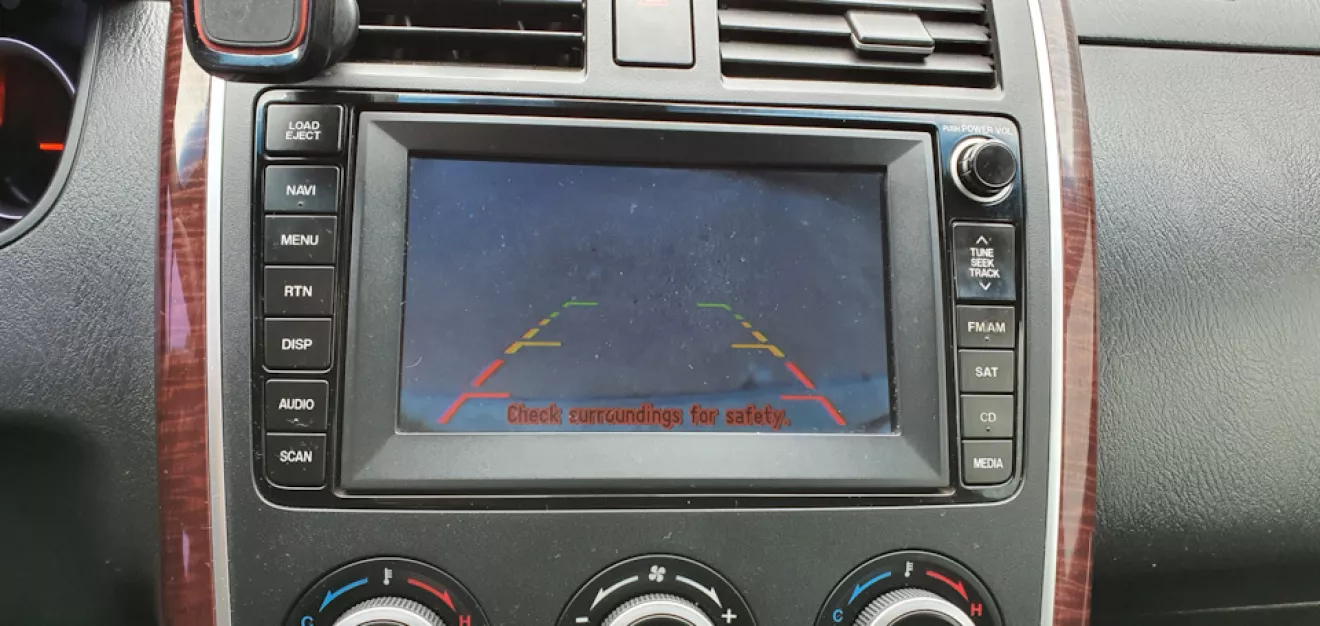

Подключил все. И вуаля — работает. Но удивило что камера выдает вид у бампера. Не знакомо как должна работать родная, но теперь видно где край авто! Собрал все!
Фото дополню как авто заберу с установки ГБО.

P.S. Радость была до этой зимы… Пришла слякоть и мороз и вуаля, все камера заполнилась влагой и нет четкости изображения, так что китайскую продукцию нужно все же герметизировать…

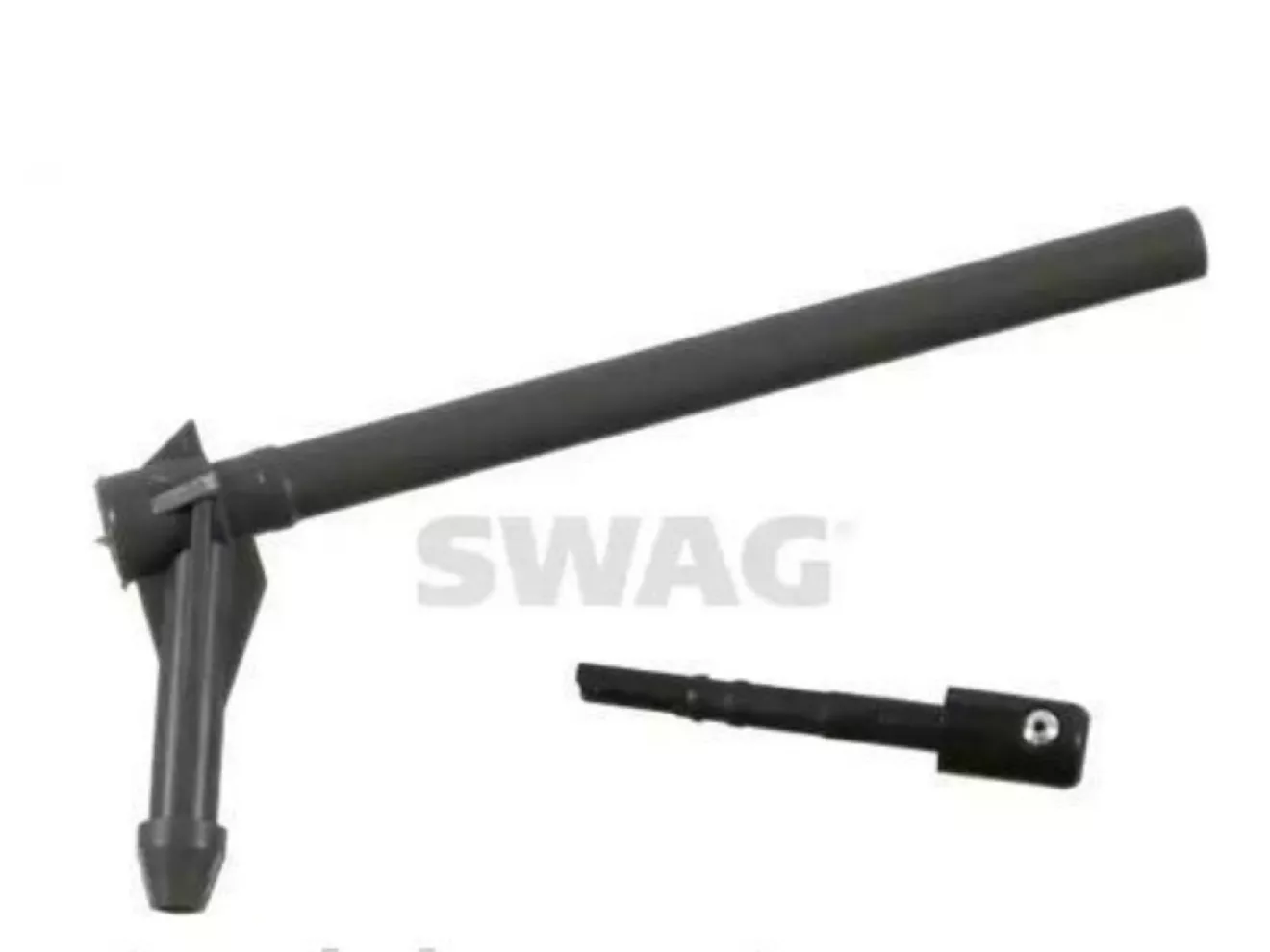

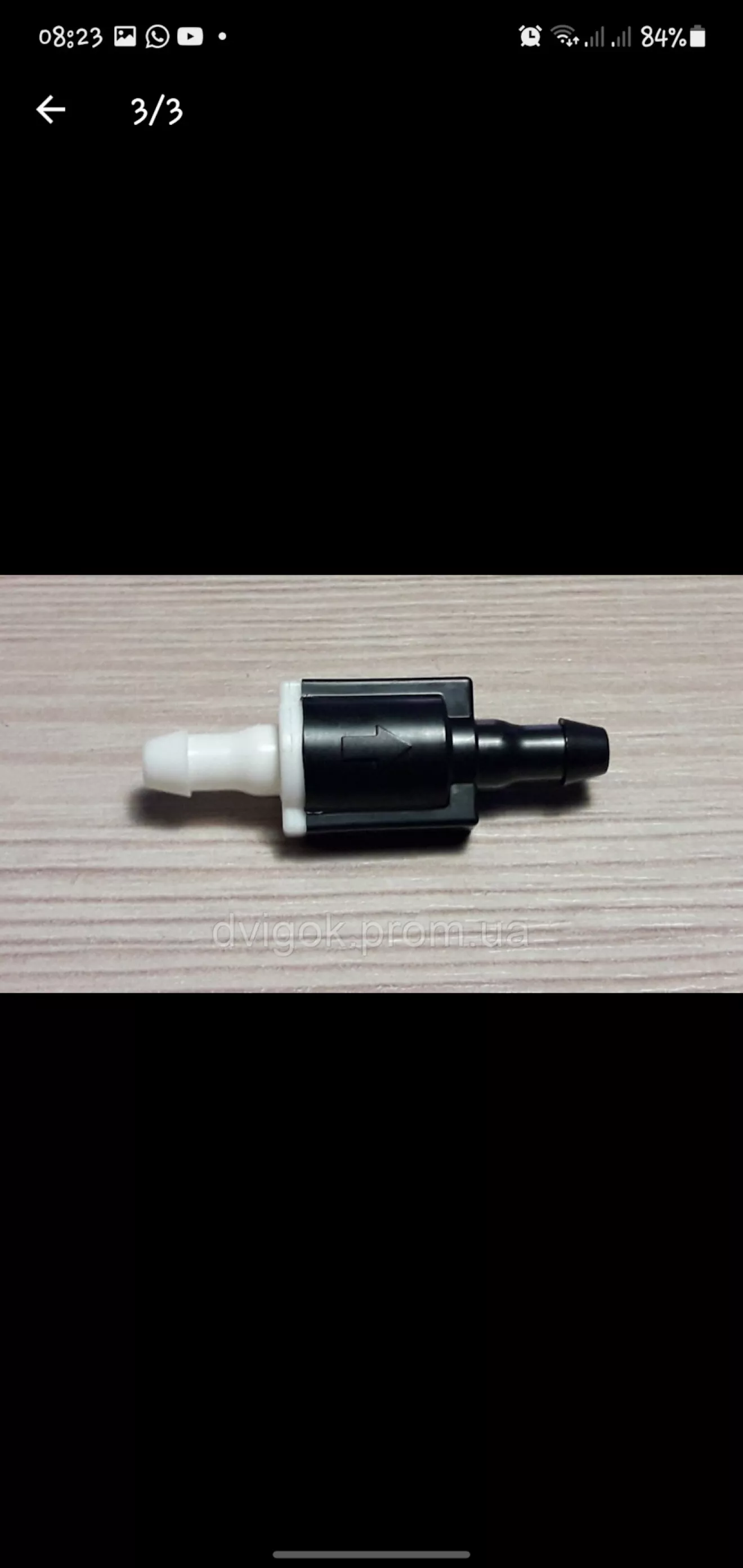

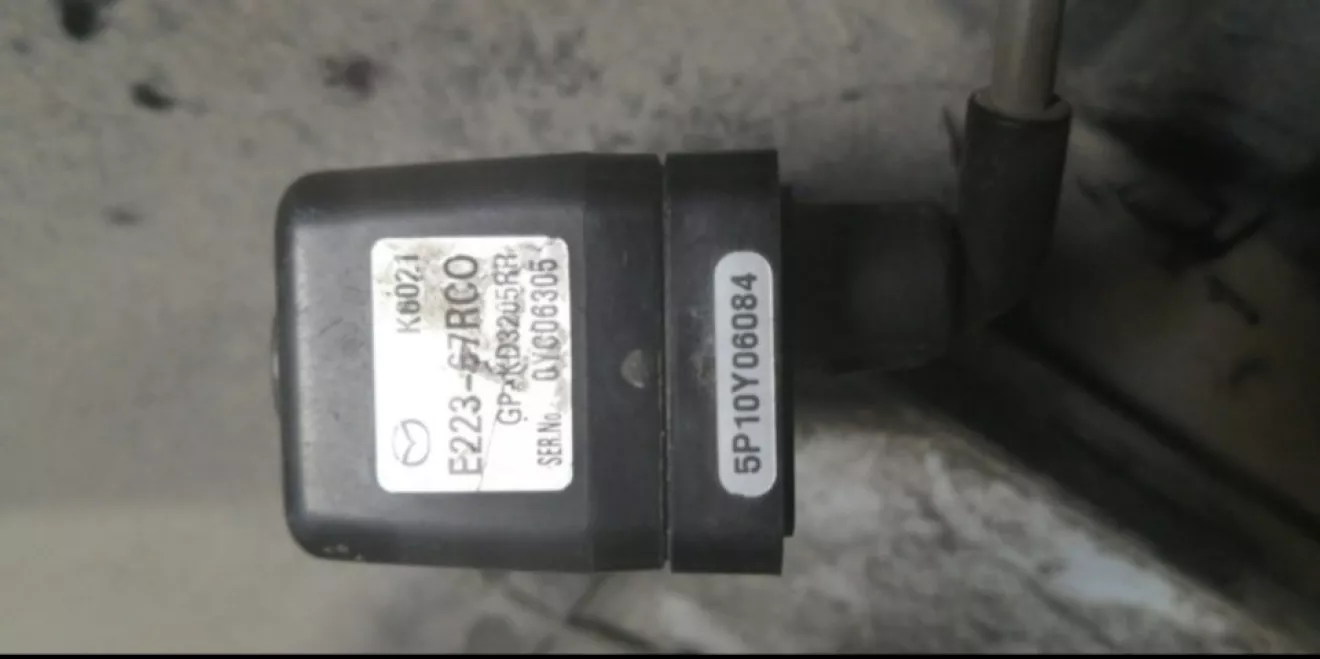

Т.к. подвернулась родная камера с проводкой задней двери ценой как дешевая китайская камера было принято решение купить оригинал( б/у) восстановить проводку( которая сгнила и поставить омыватель камеры. Заказал форсунку ВАГ для заднего стекла и обратный клапан на магистраль буду мудрить омыватель камеры, т.к. после трассы все заляпано…
