Заміна силової проводки. Частина 2

Ну що ж, продовжуємо оглєяд проведених робіт по заміні та модернізації силової проводки. Попередні дописи по цій темі:

https://driver.top/exp/682246/

https://driver.top/exp/689986/

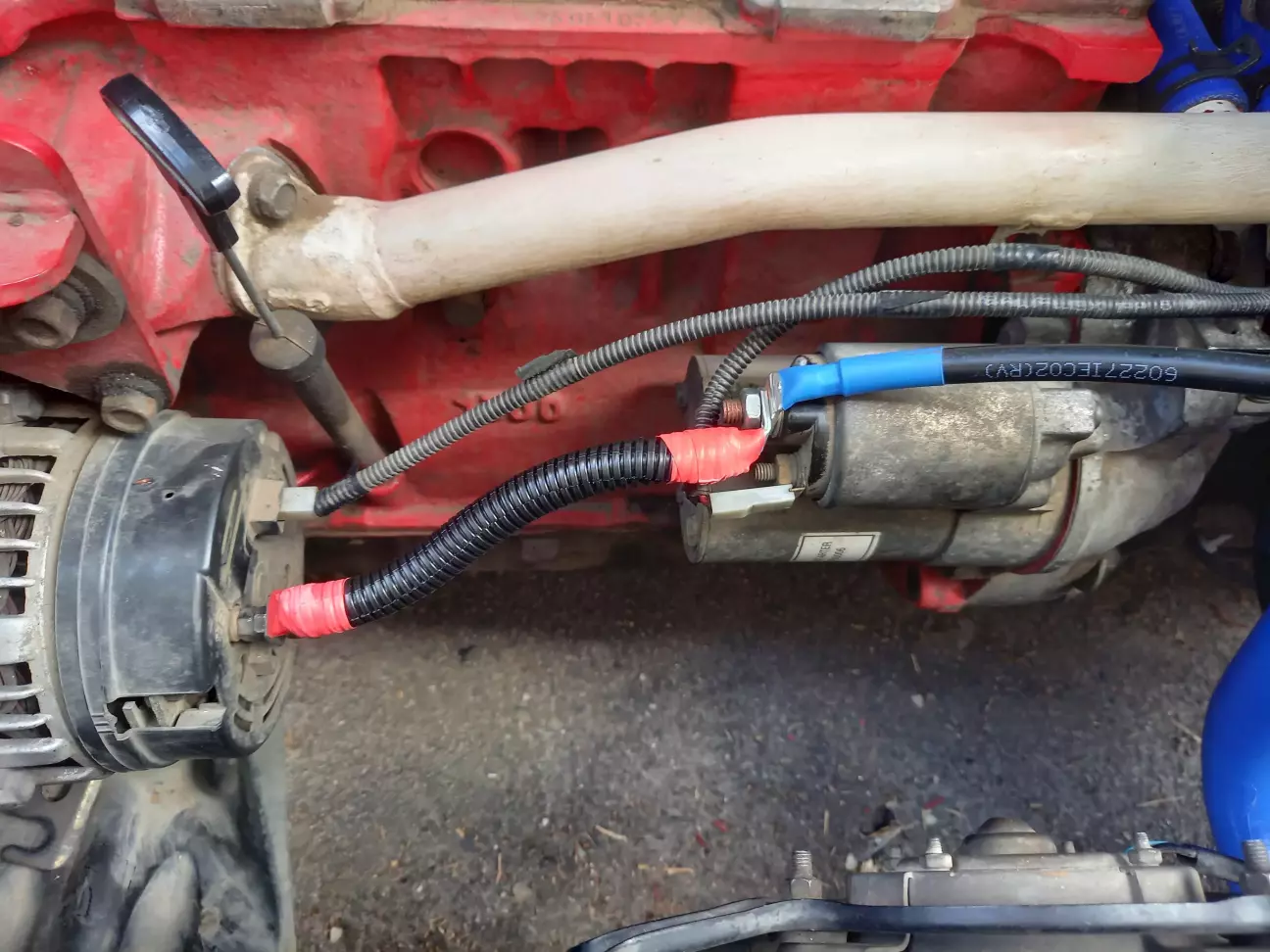

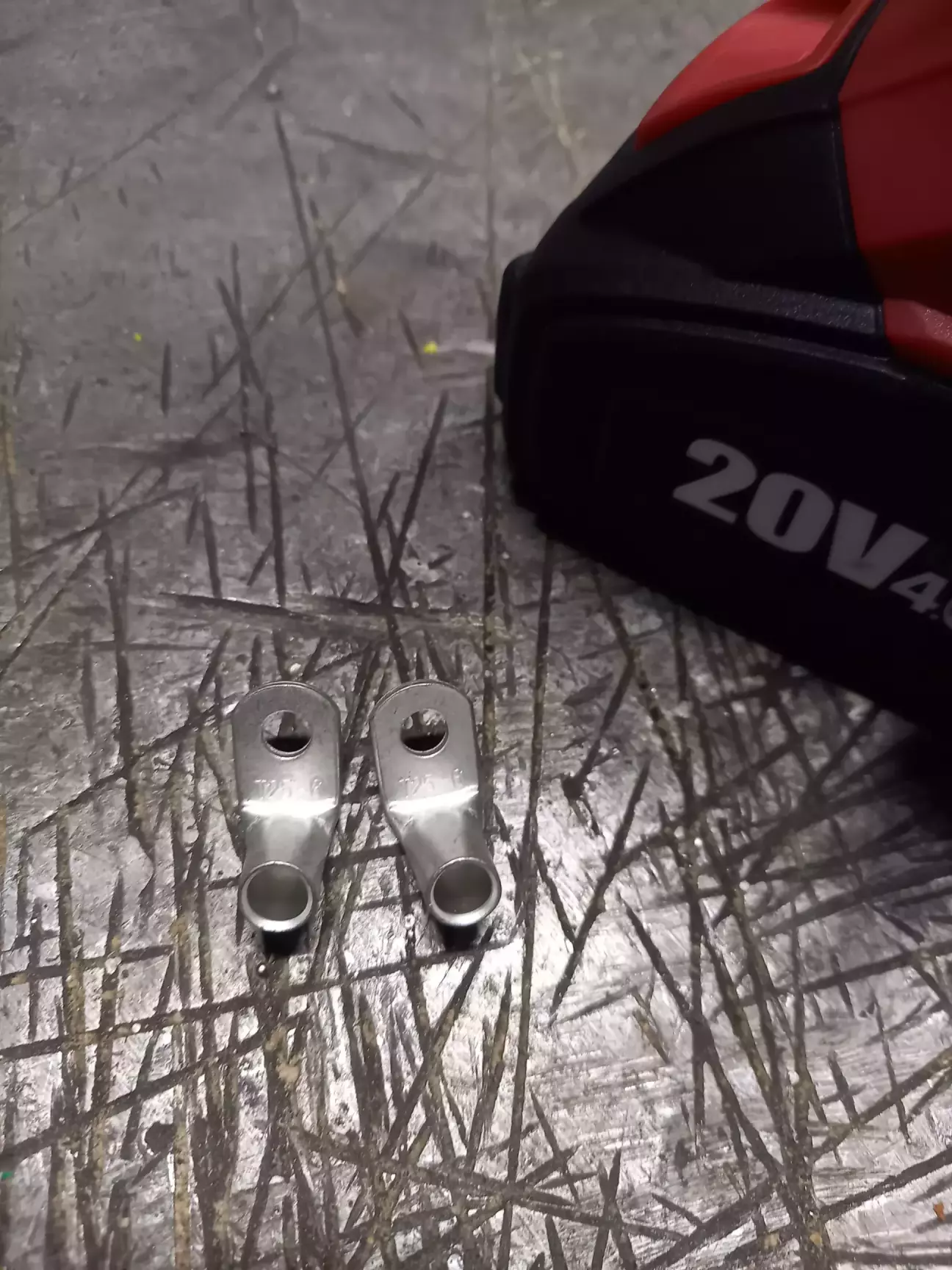

Проведено кабелі плюсові (25 мм²): від генератора до стартера, від стартера до плюса акб (з новою клемою). Кутові клеми на з'єднанні із стартером розсвердлив з 6 до 8 мм.

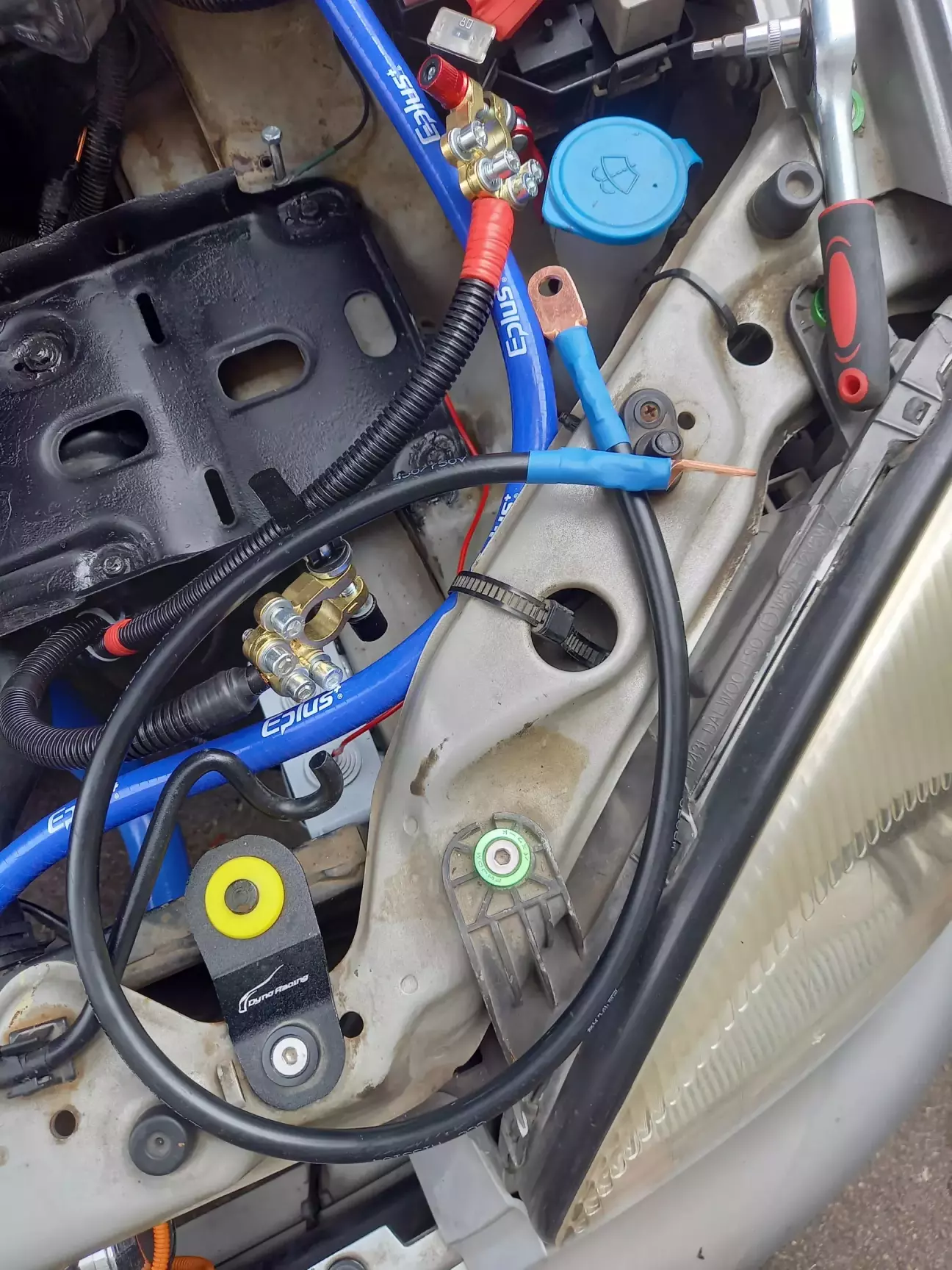

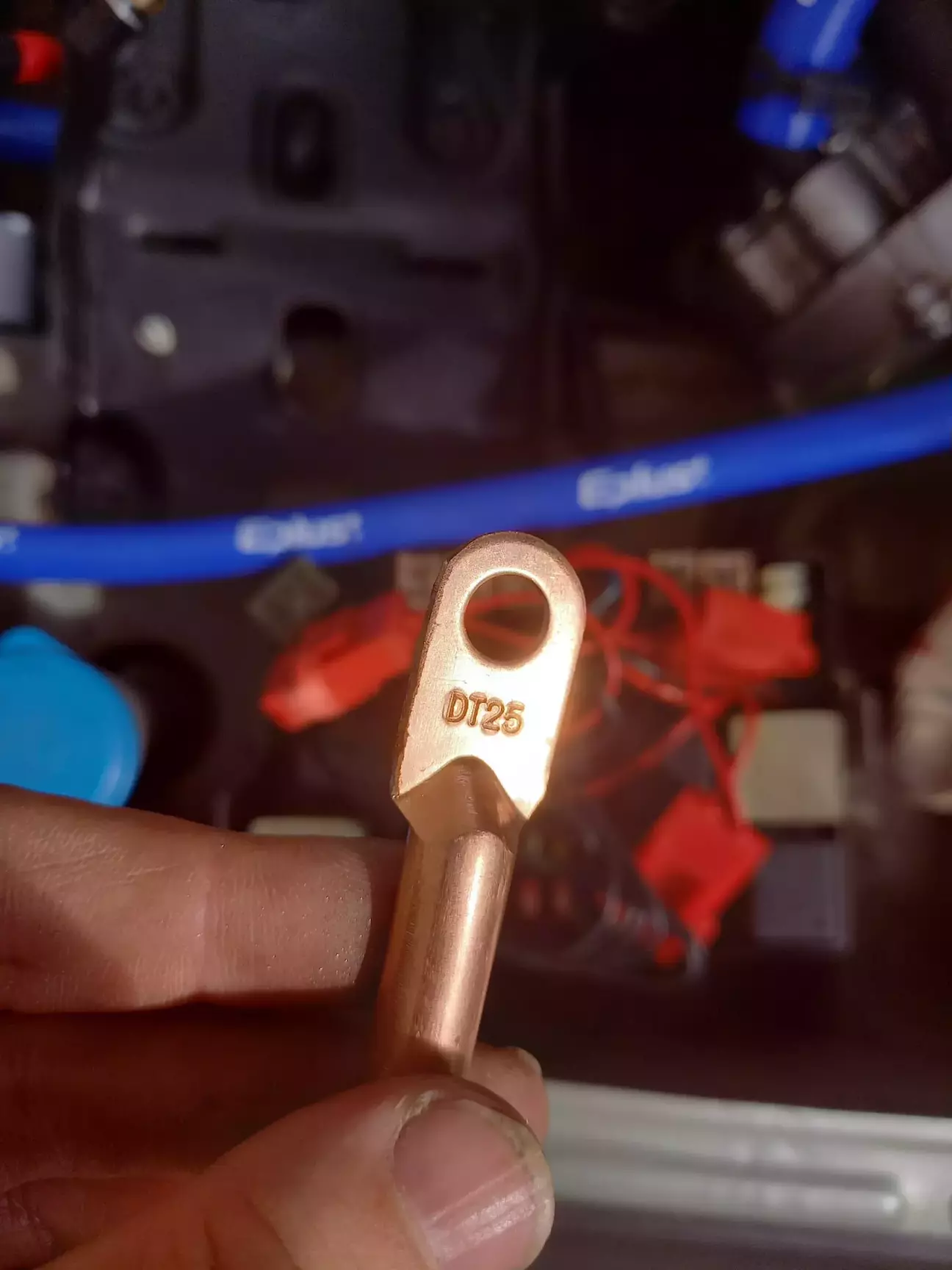

Примірювання клем:

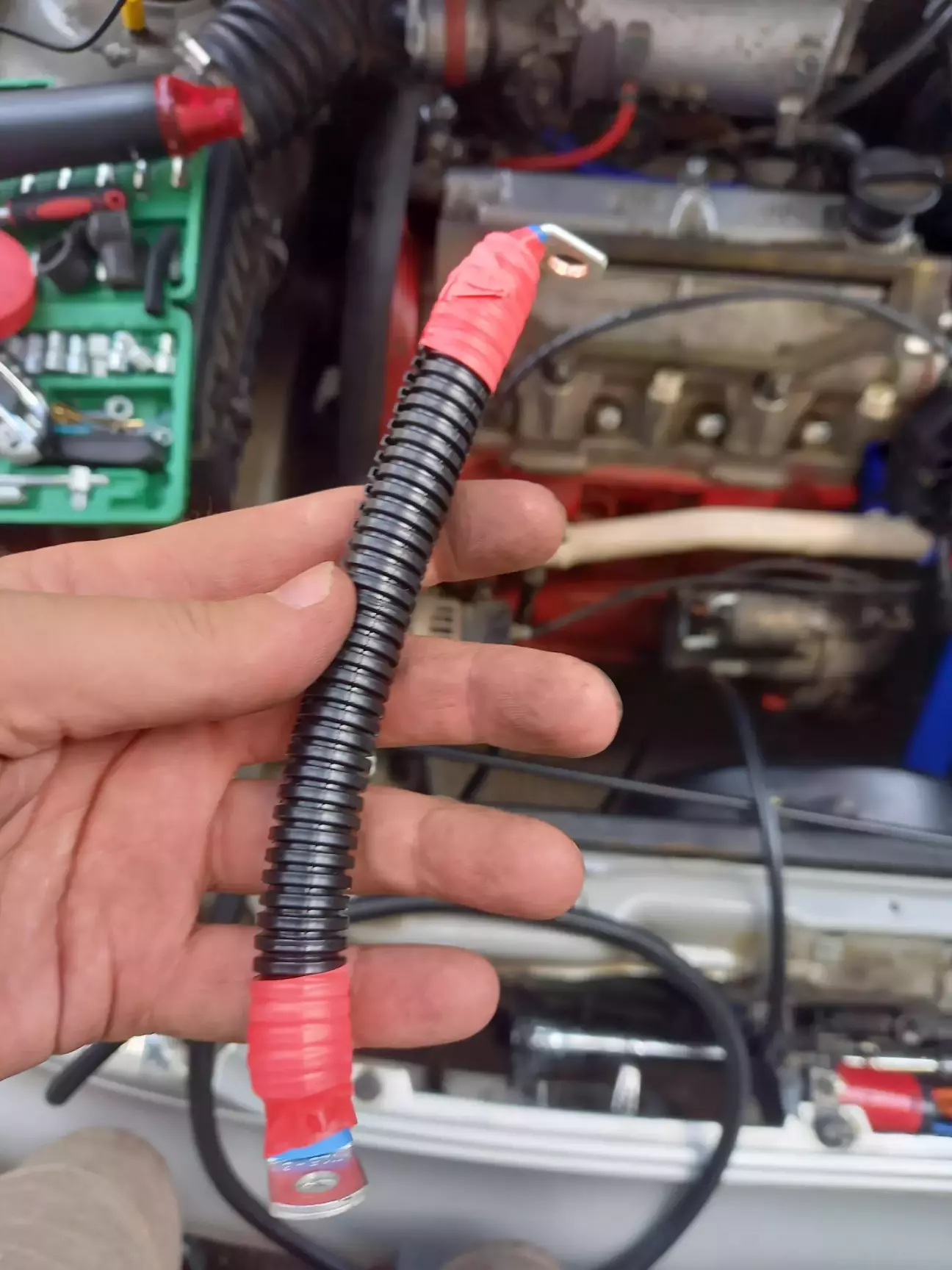

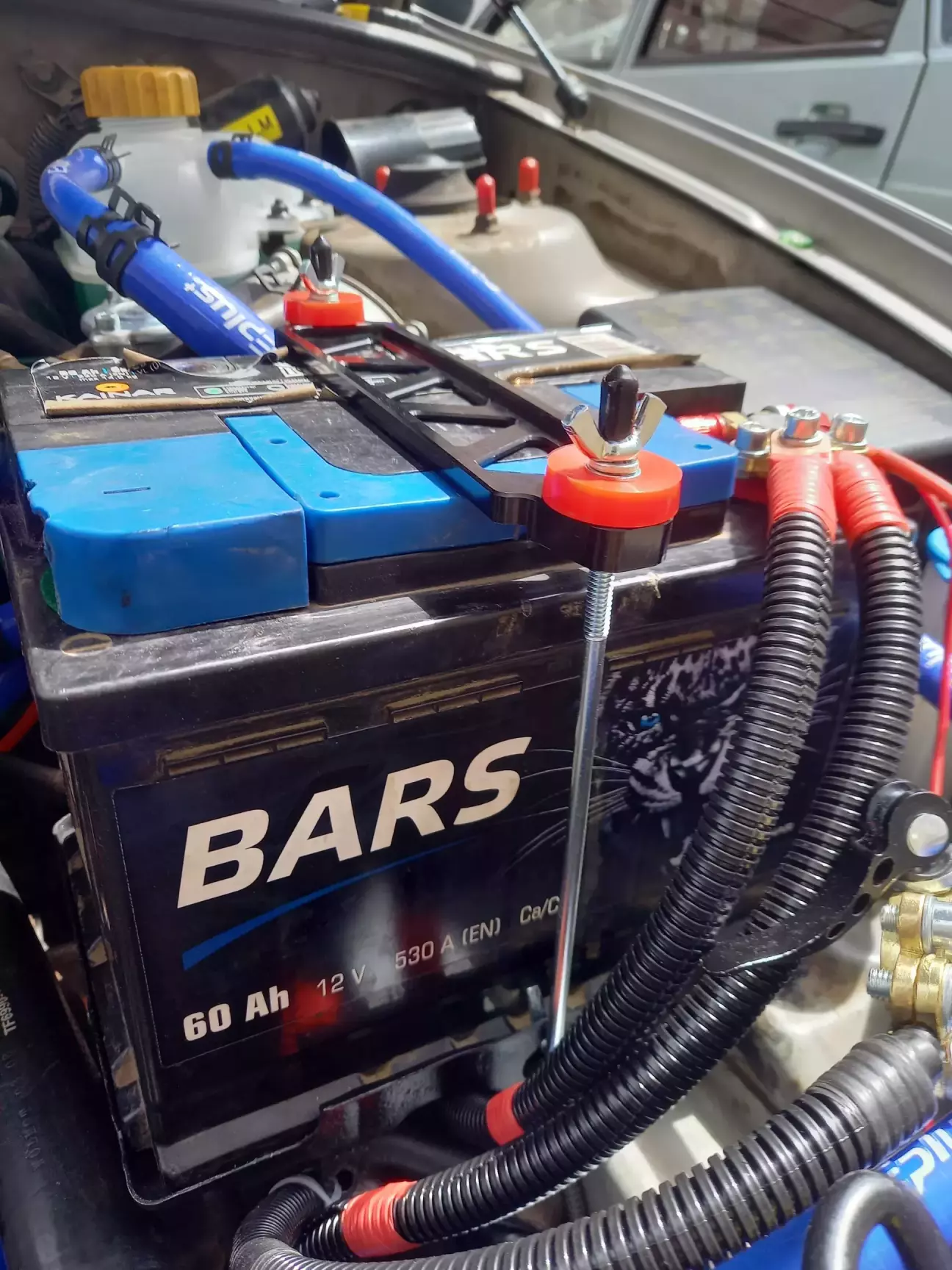

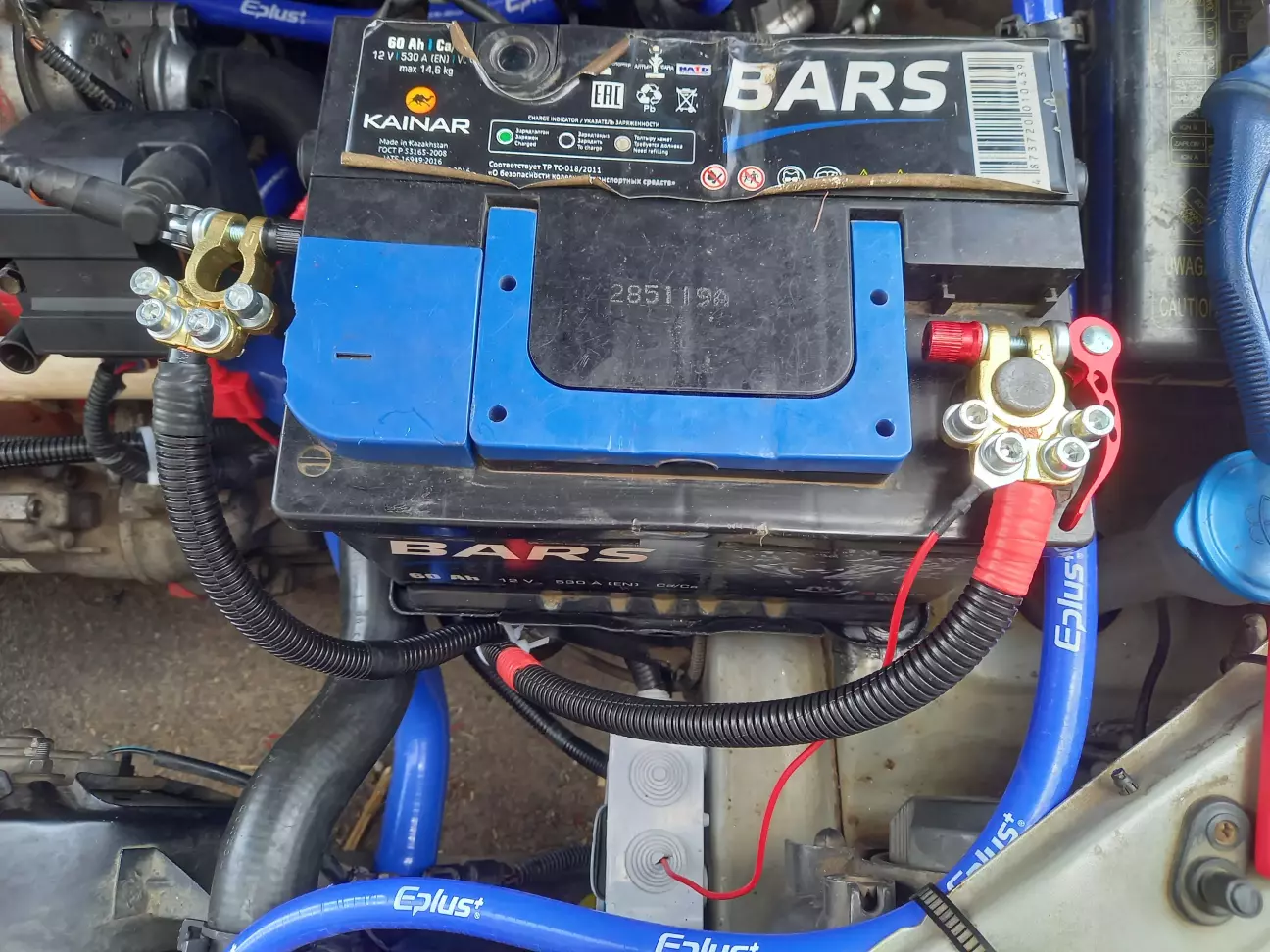

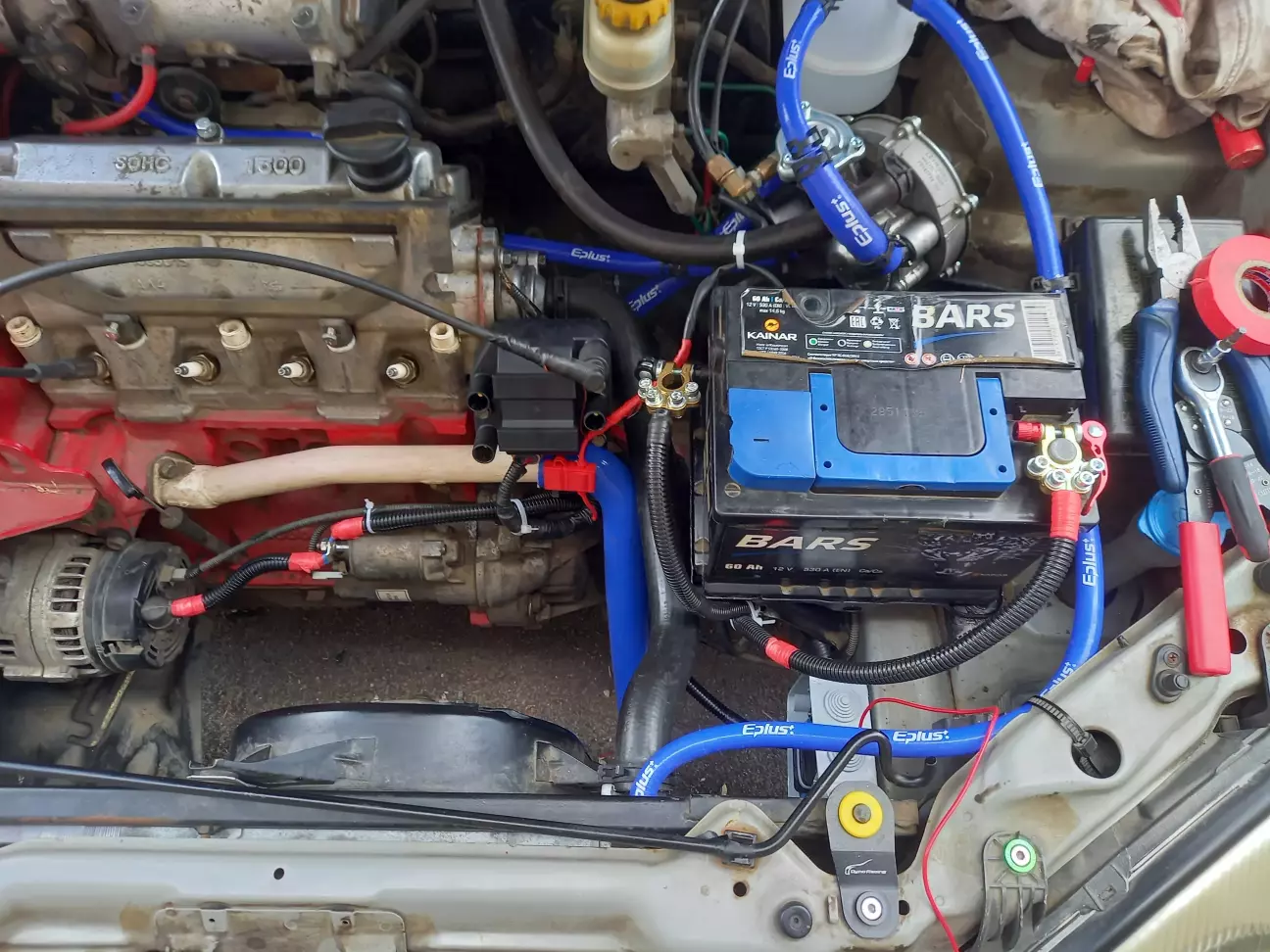

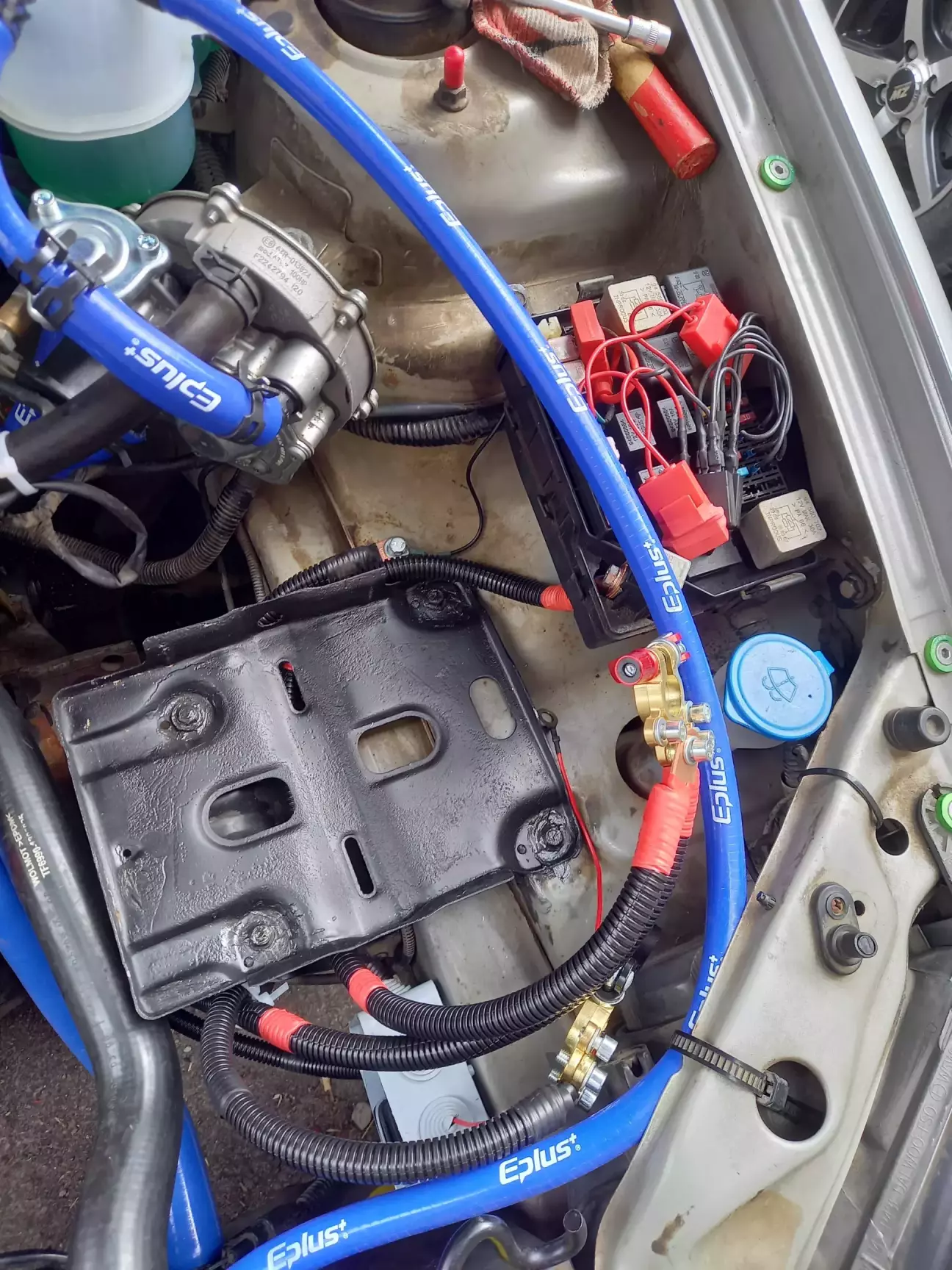

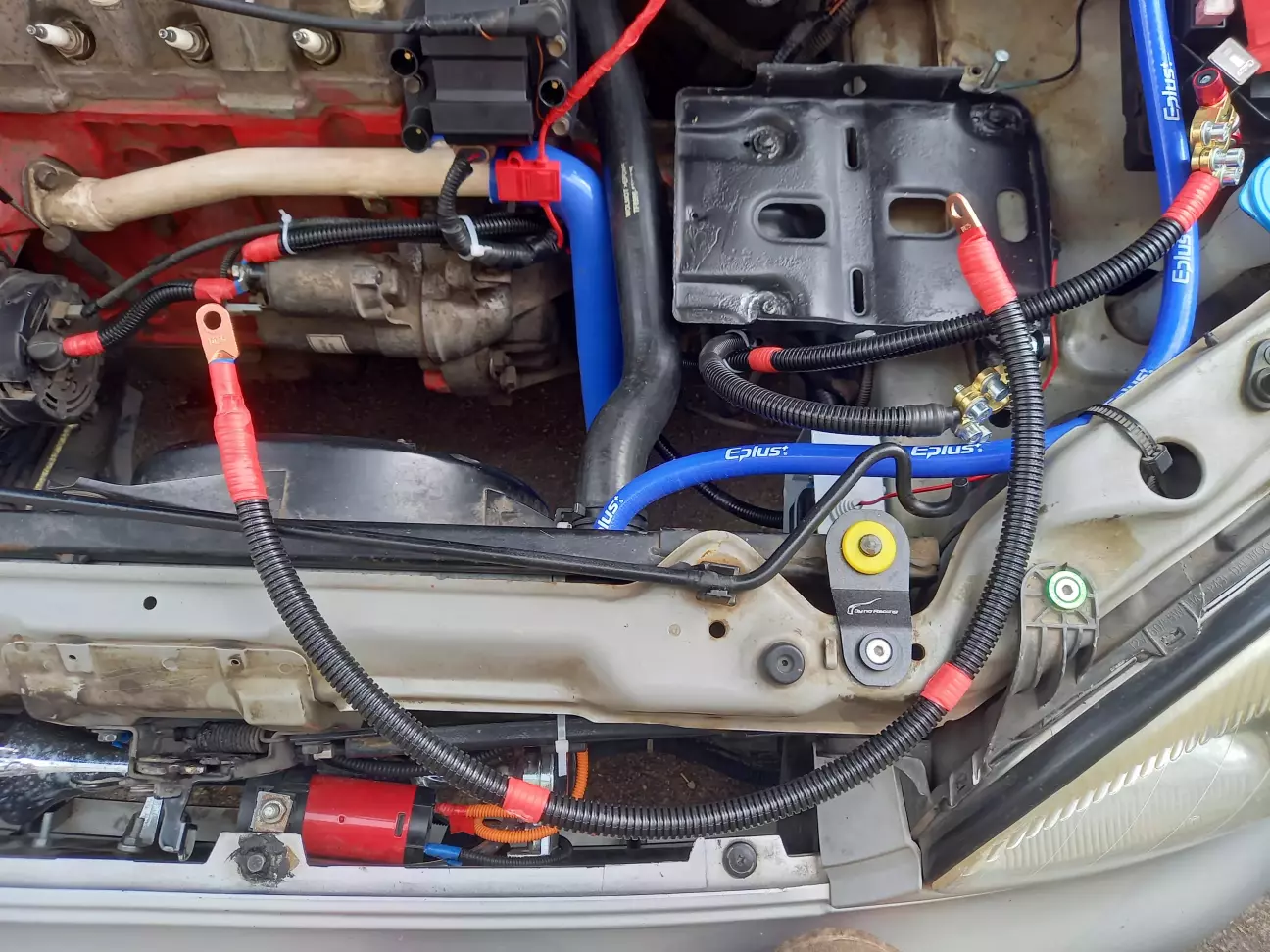

Нова проводка:

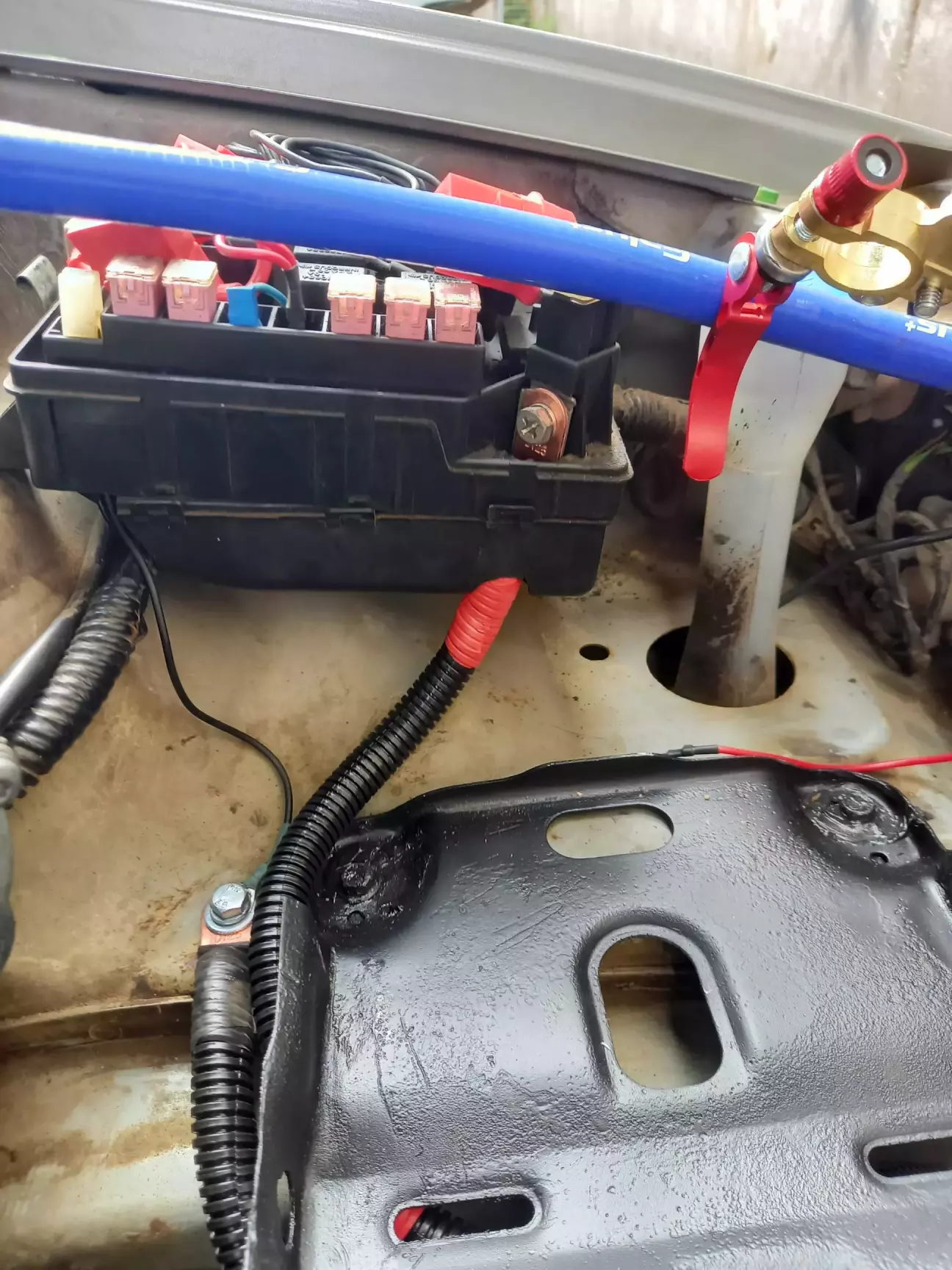

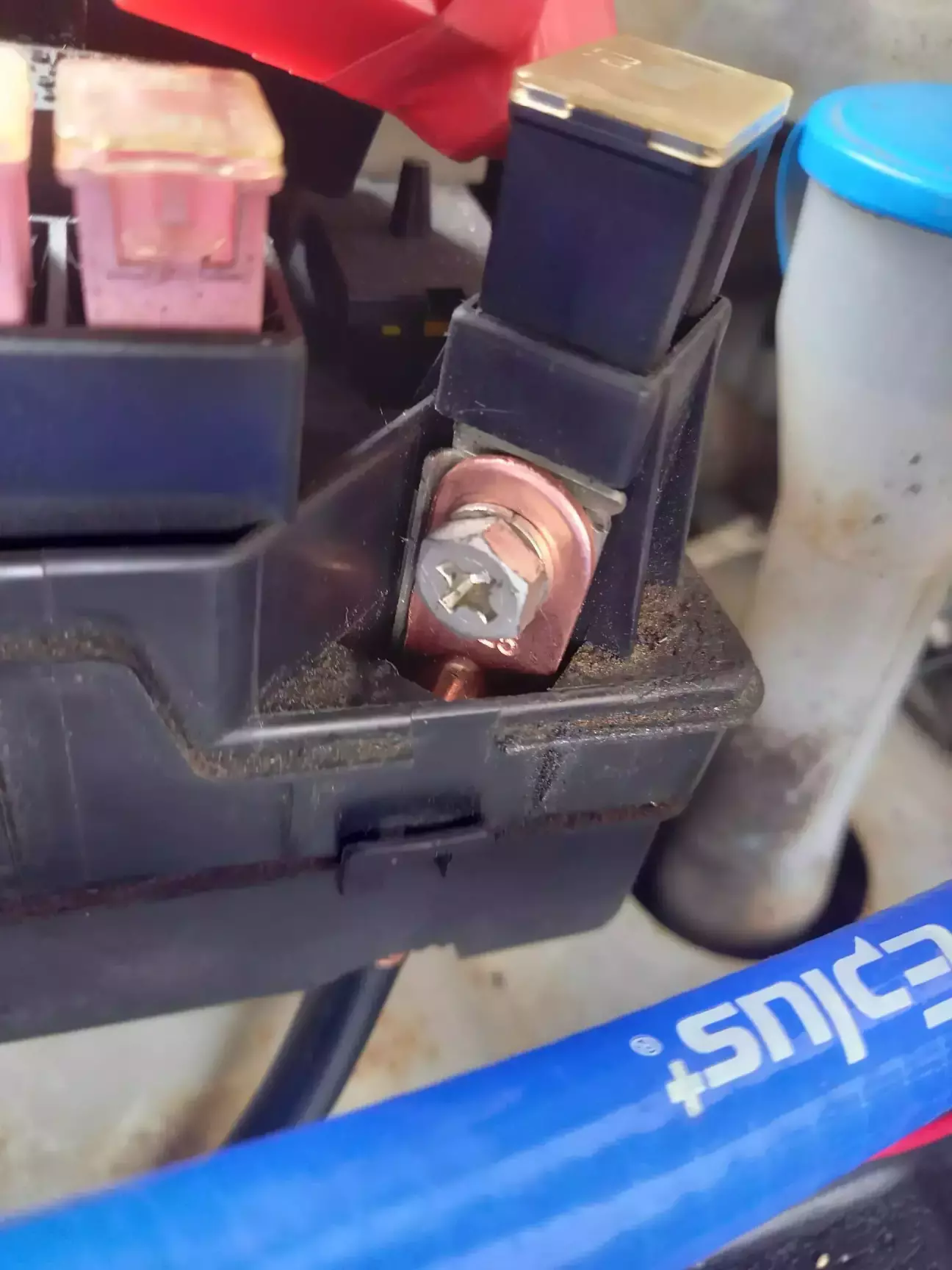

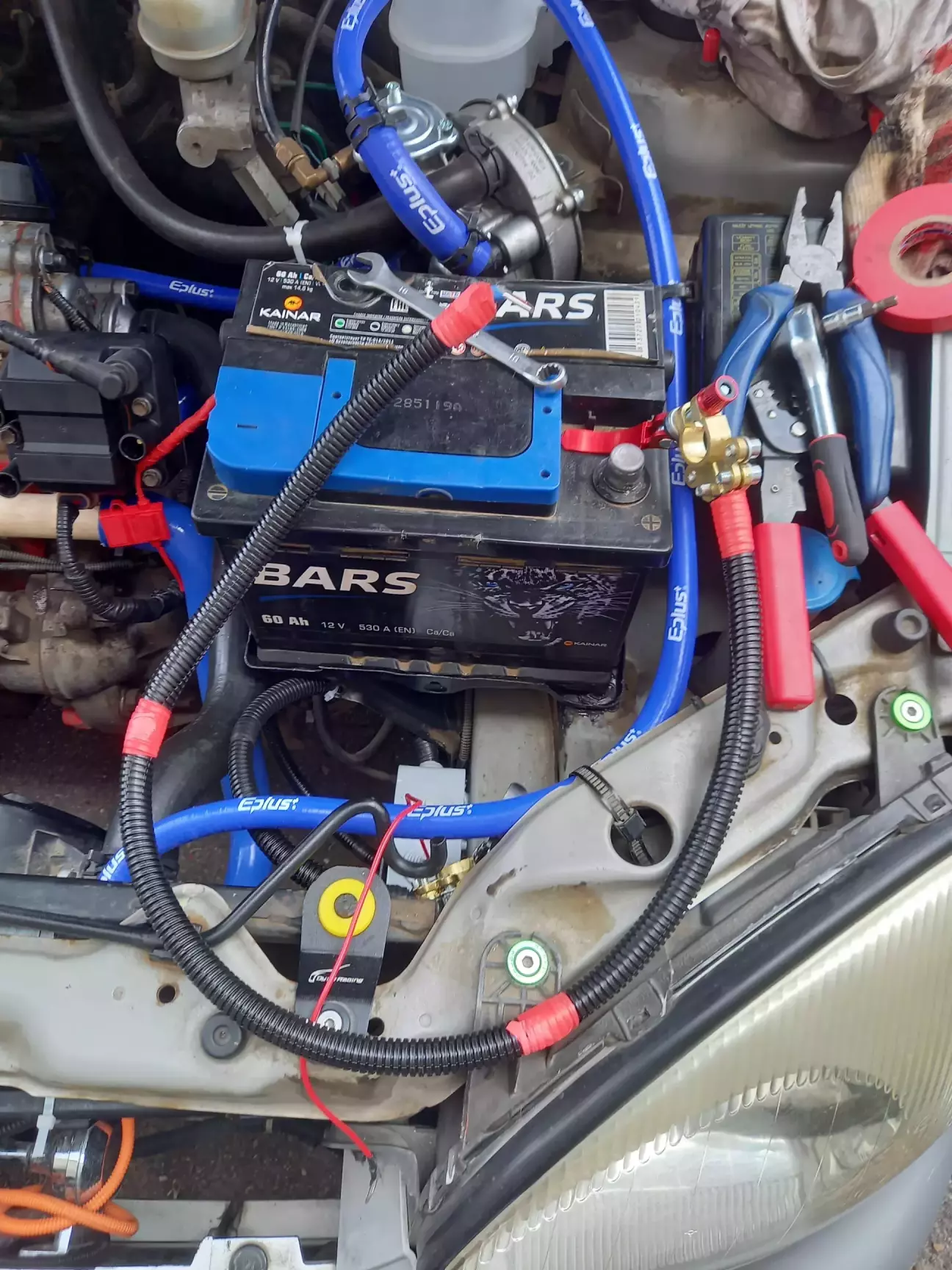

Проведено кабель плюсовий (25 мм²): від блоку запобіжників до акб (плюсова клема) - клему до блока довелось трохи підпиляти, а корпус блока підрізати, щоб все чітко стало.

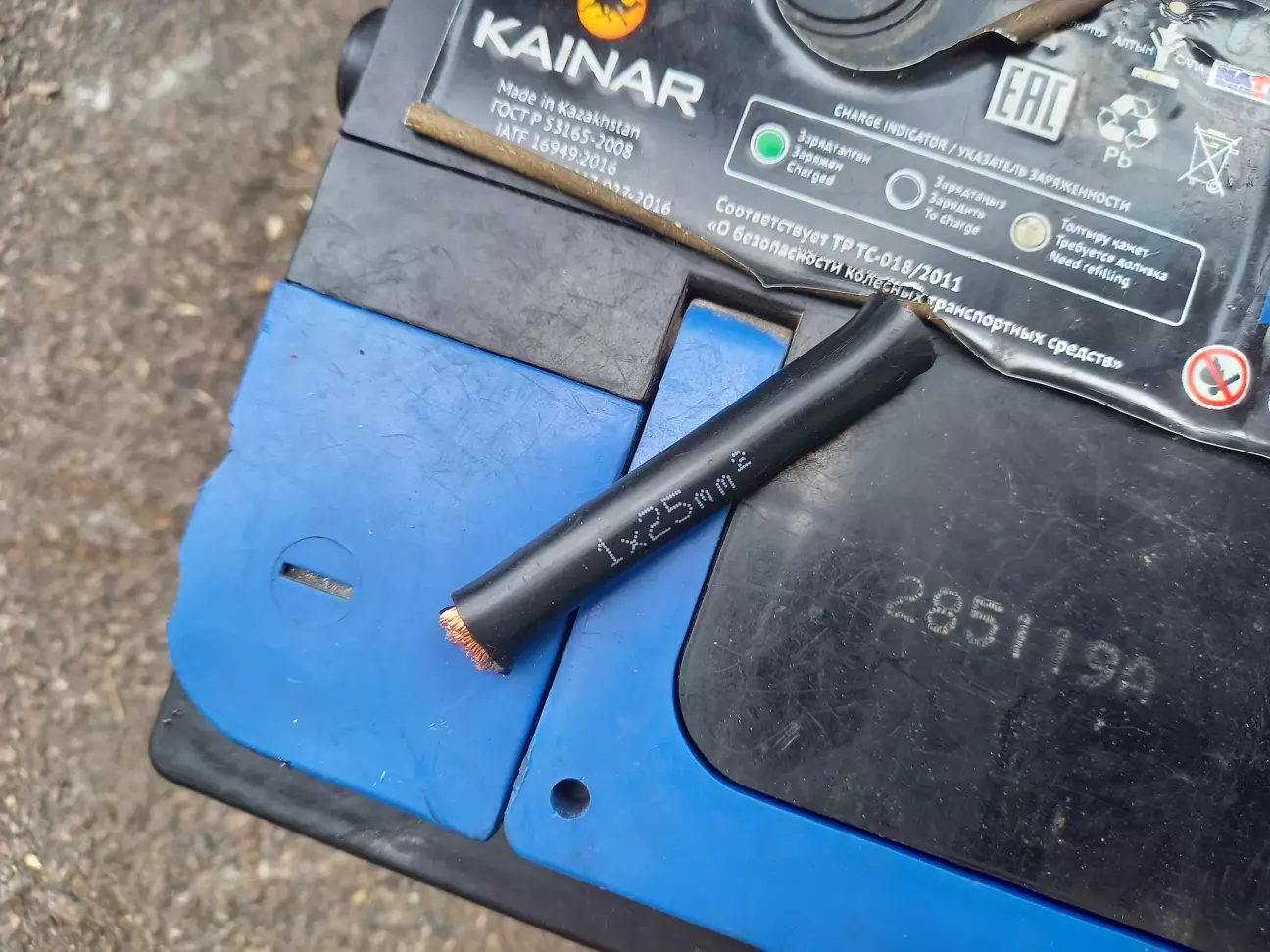

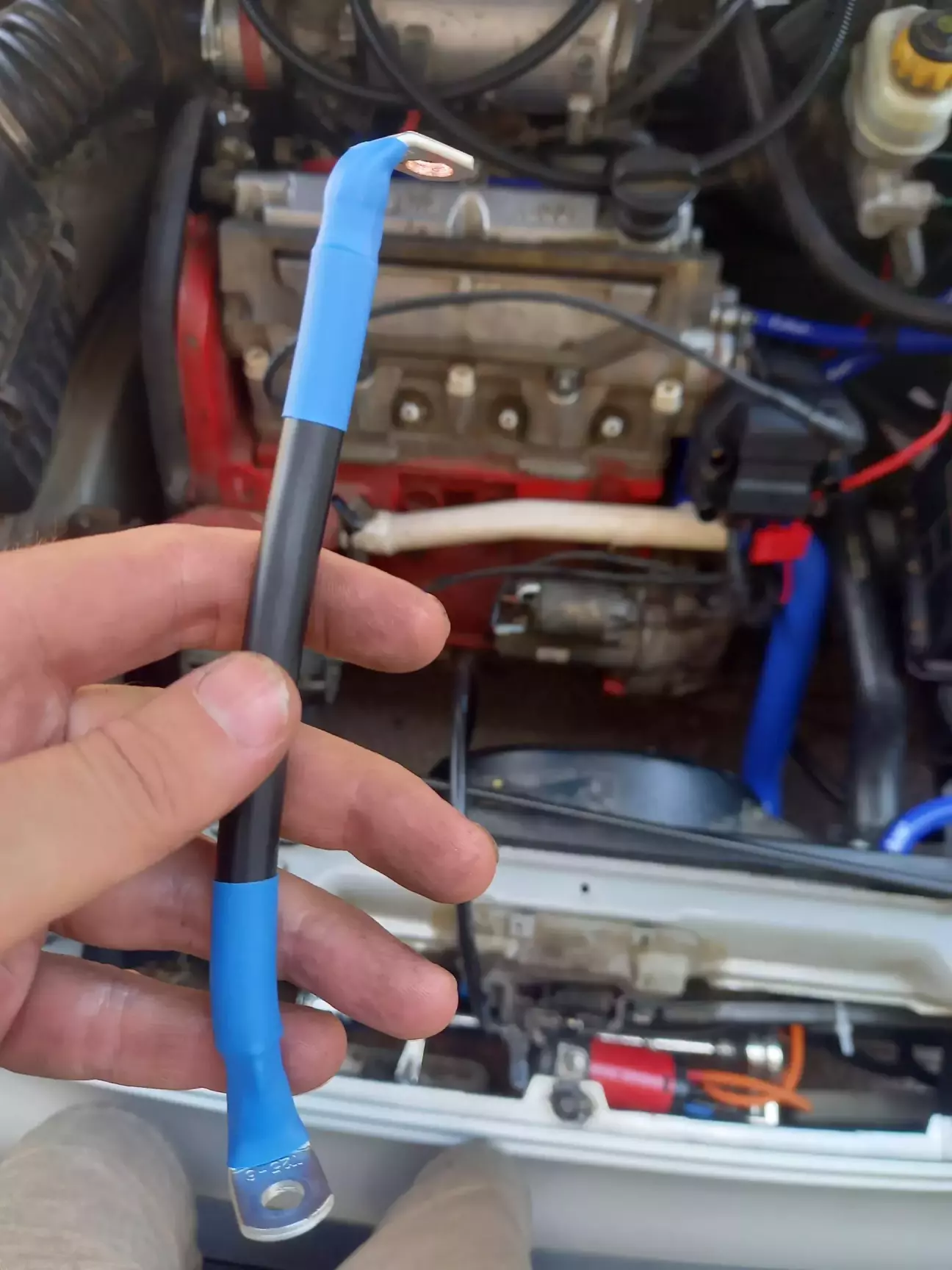

І от лише тільки який шматок кабеля залишився:

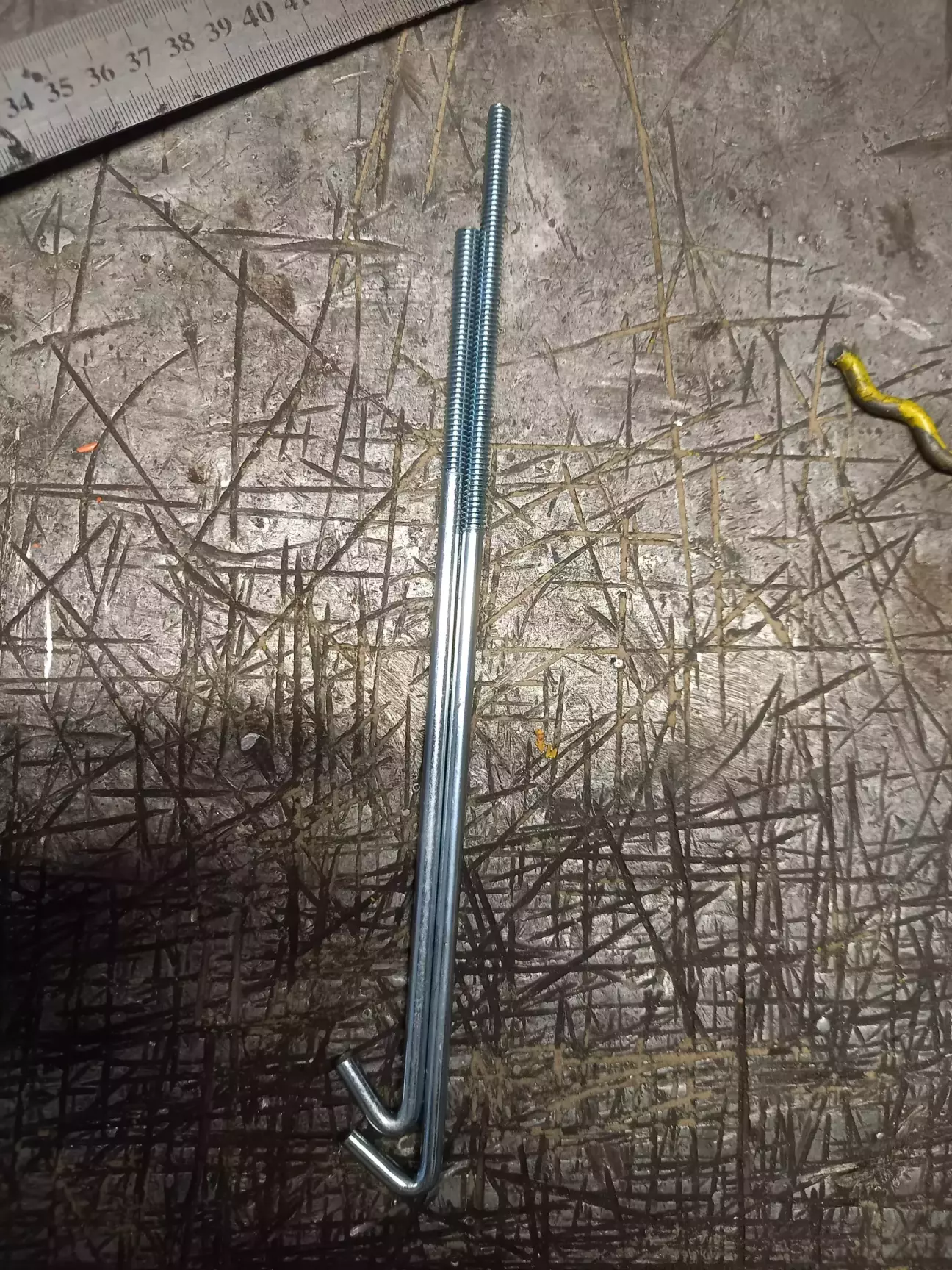

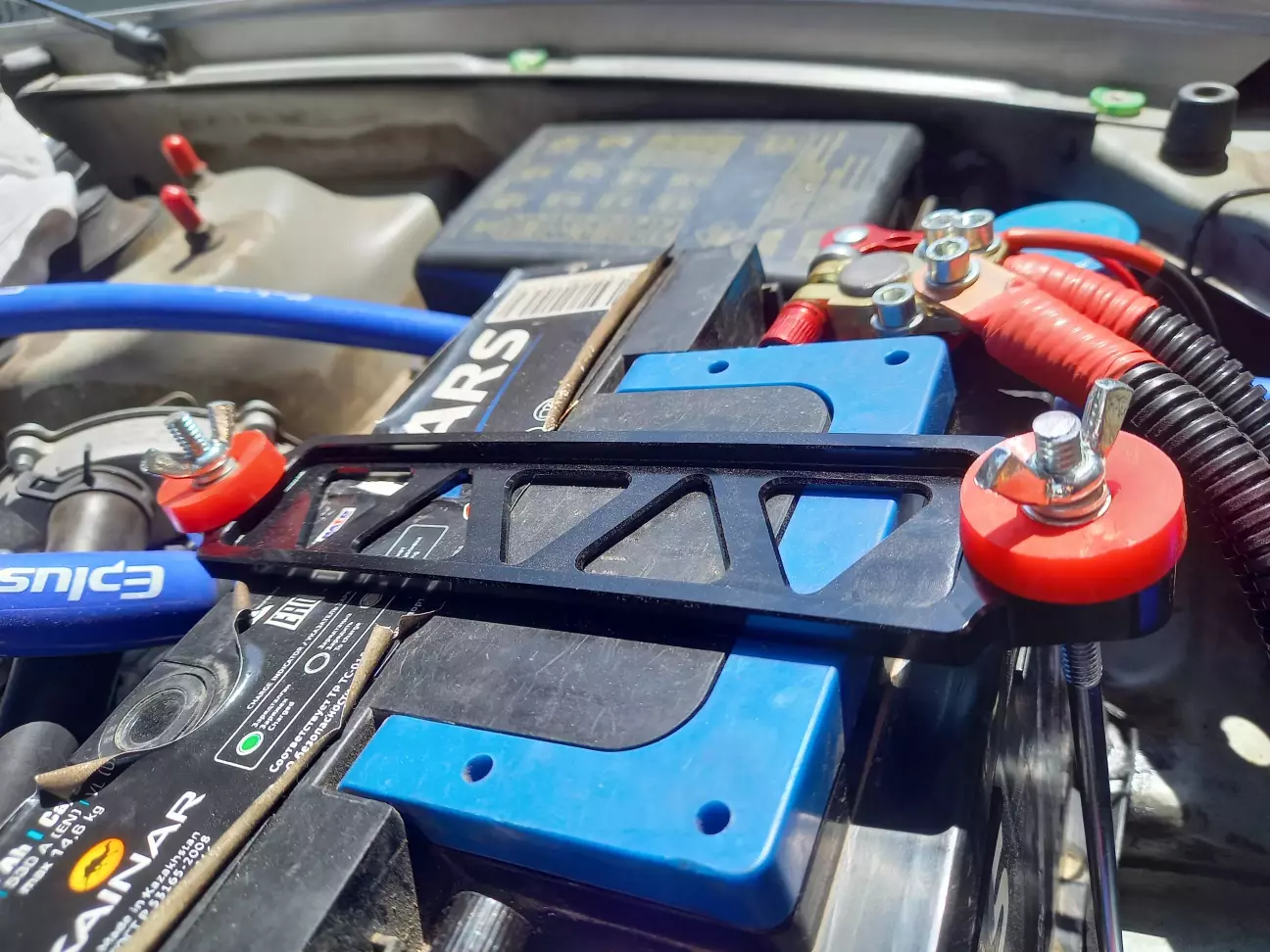

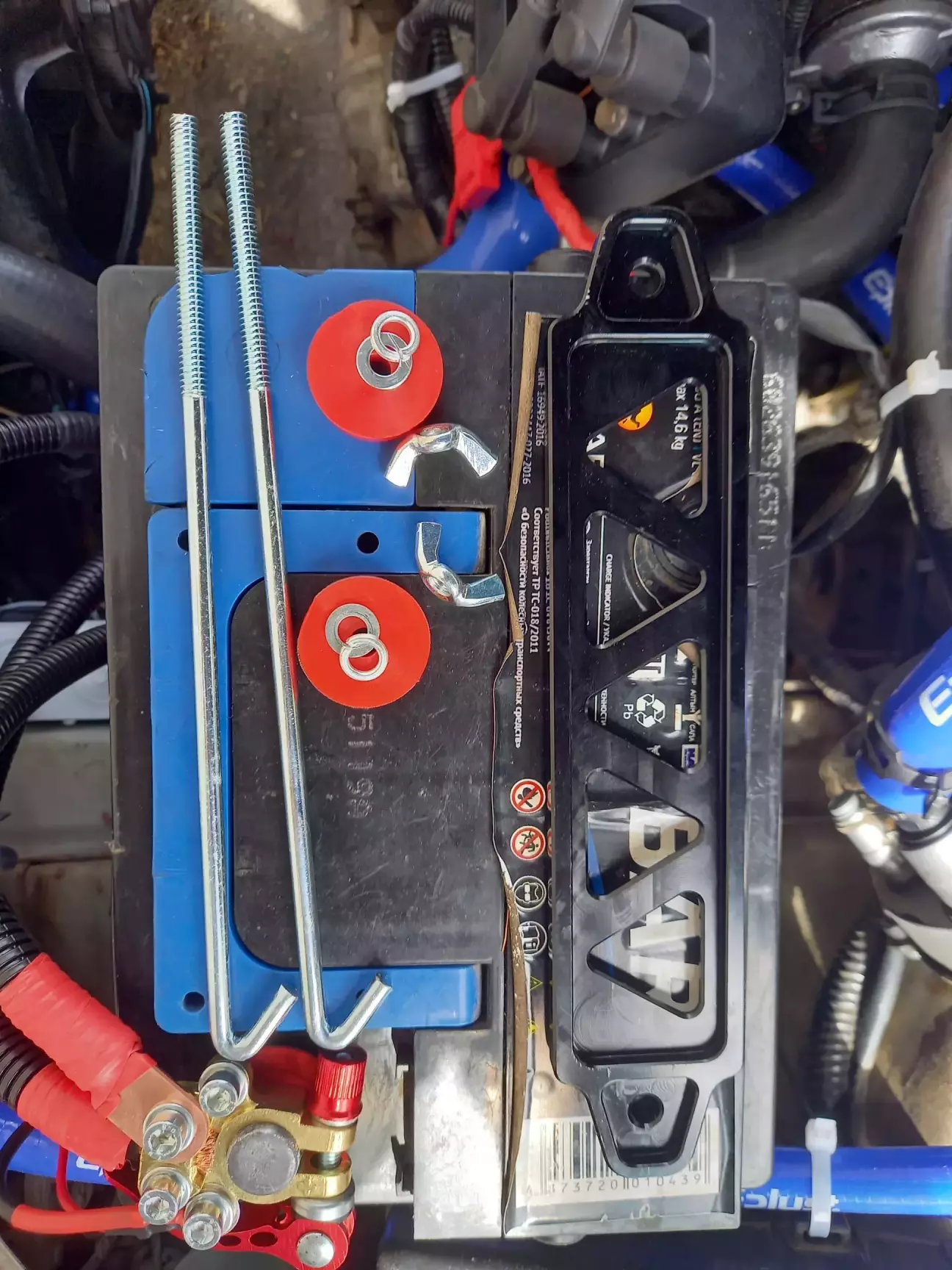

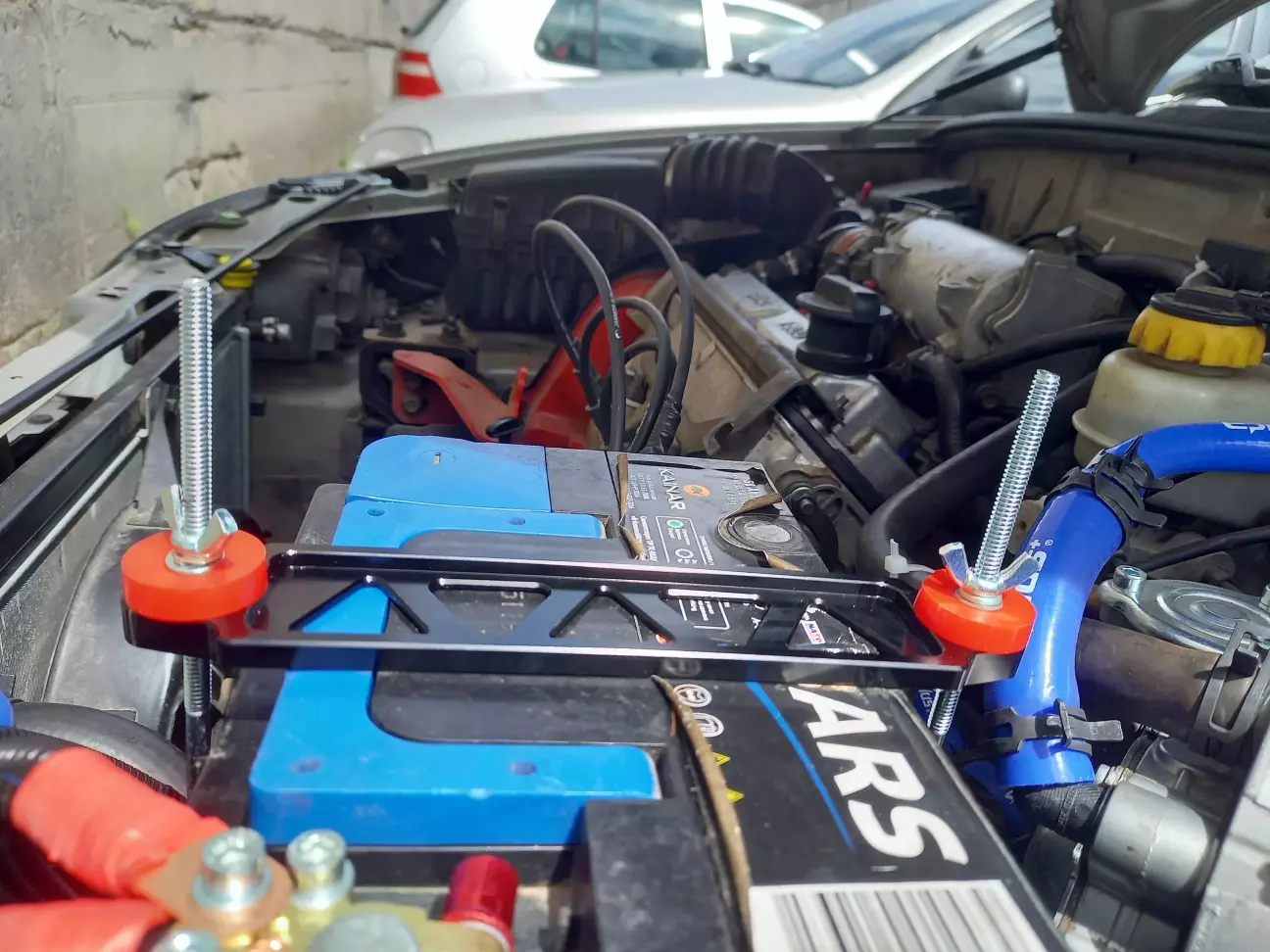

Замінено рамку кріплення АКБ на нову. Шпильки по місцю загнув та підрізав по довжині.

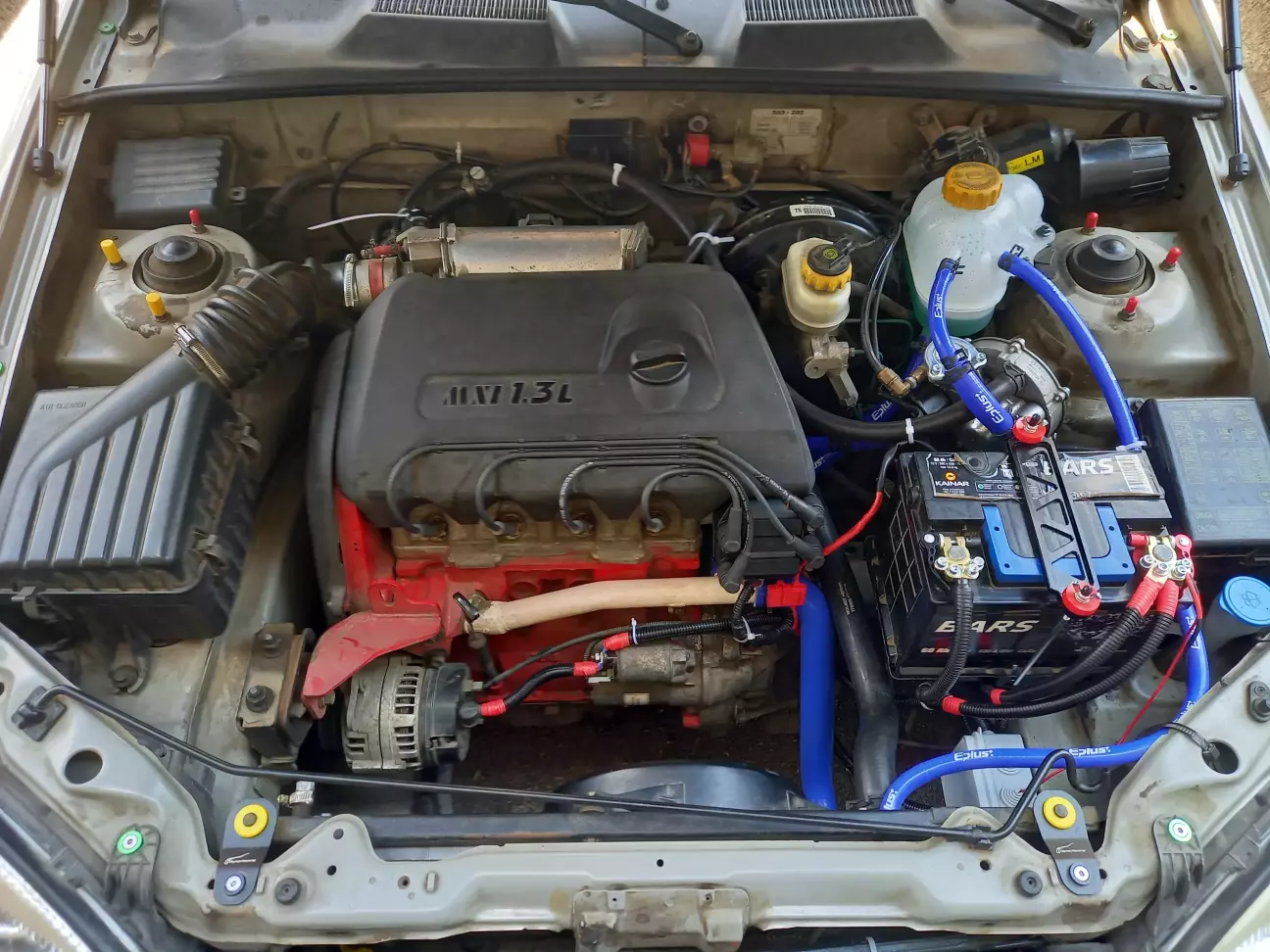

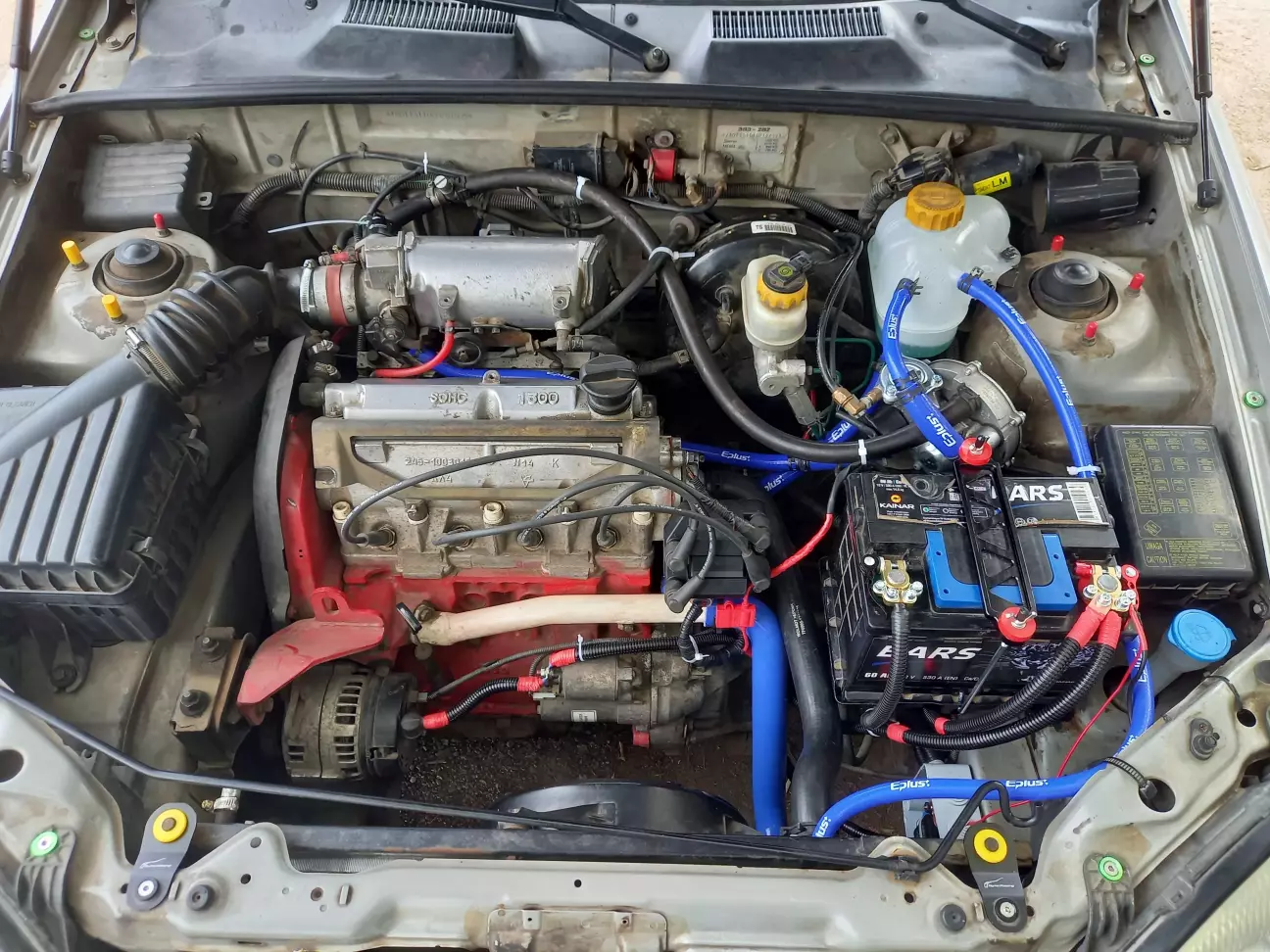

Кінцеве оздоблення всіма кришками:

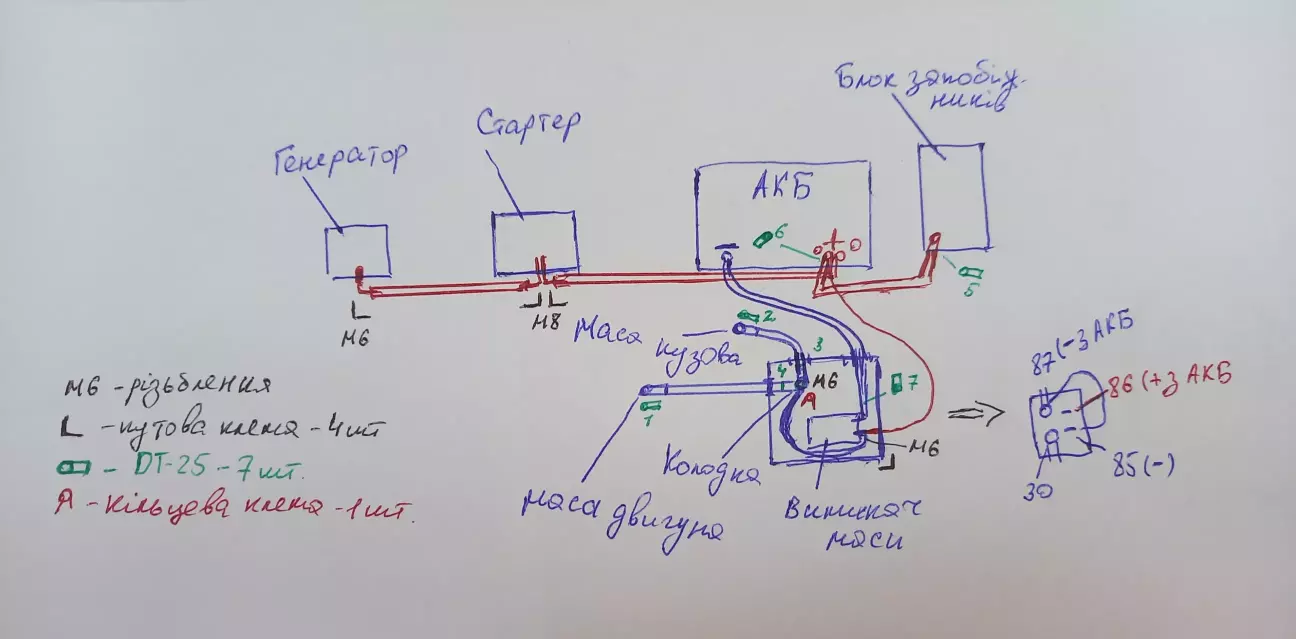

Кінцева схема проводки від руки:

Далі кілька відео.

Перевірка встановленого вимикача мас:

Перевірка мас:

Робота двигуна після всіх оновленнь:
