AUX в магнитолу карминат/carminat (с глобусом)

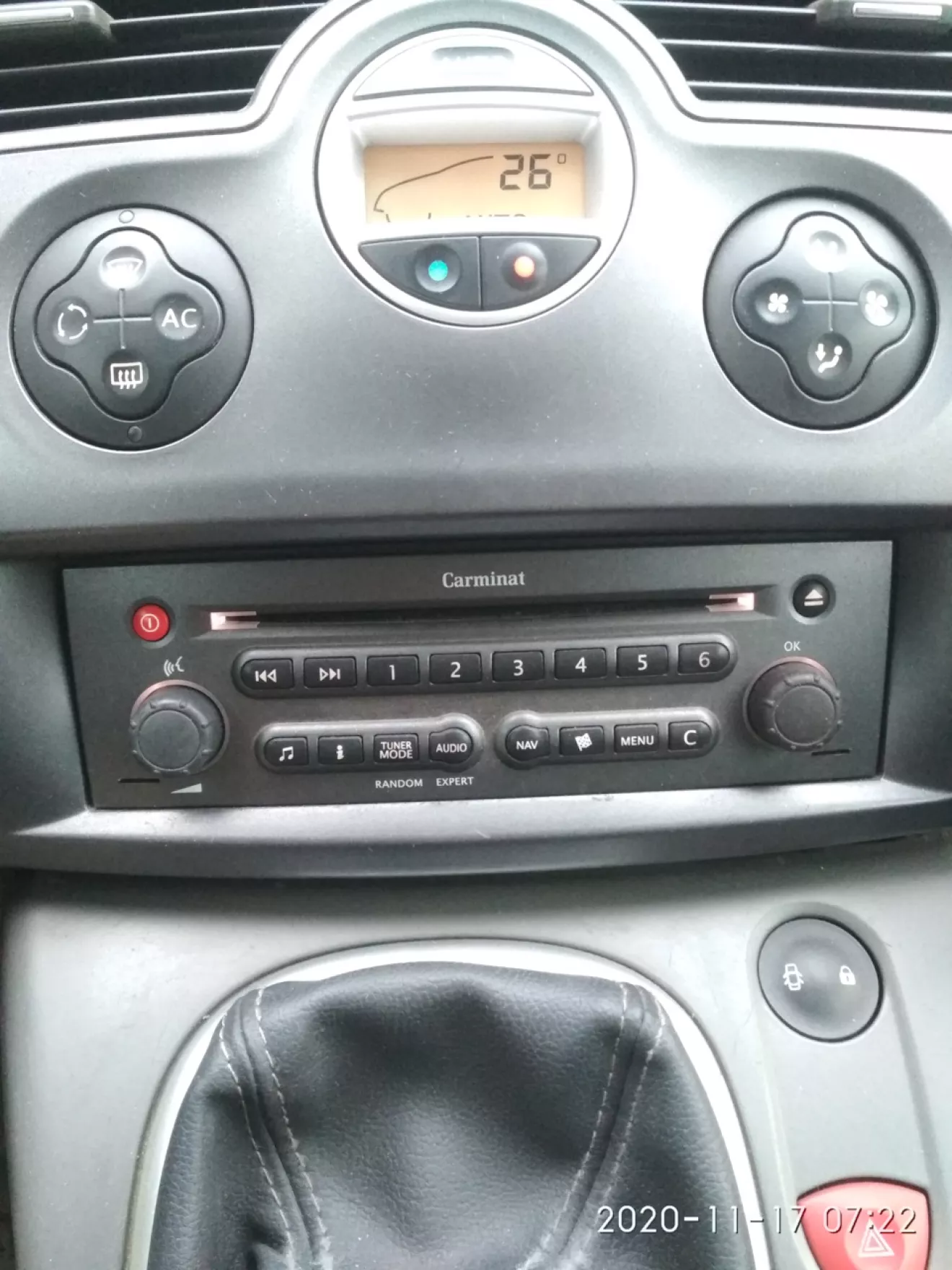

За последние пару дней, было много вопросов, как я подключил себе aux, поэтому решил создать запись, так как и сам, информацию искал дня два. В общем, достался мне мой сеня с магнитолой карминат первого поколения, та что с глобусом/стрелочками.

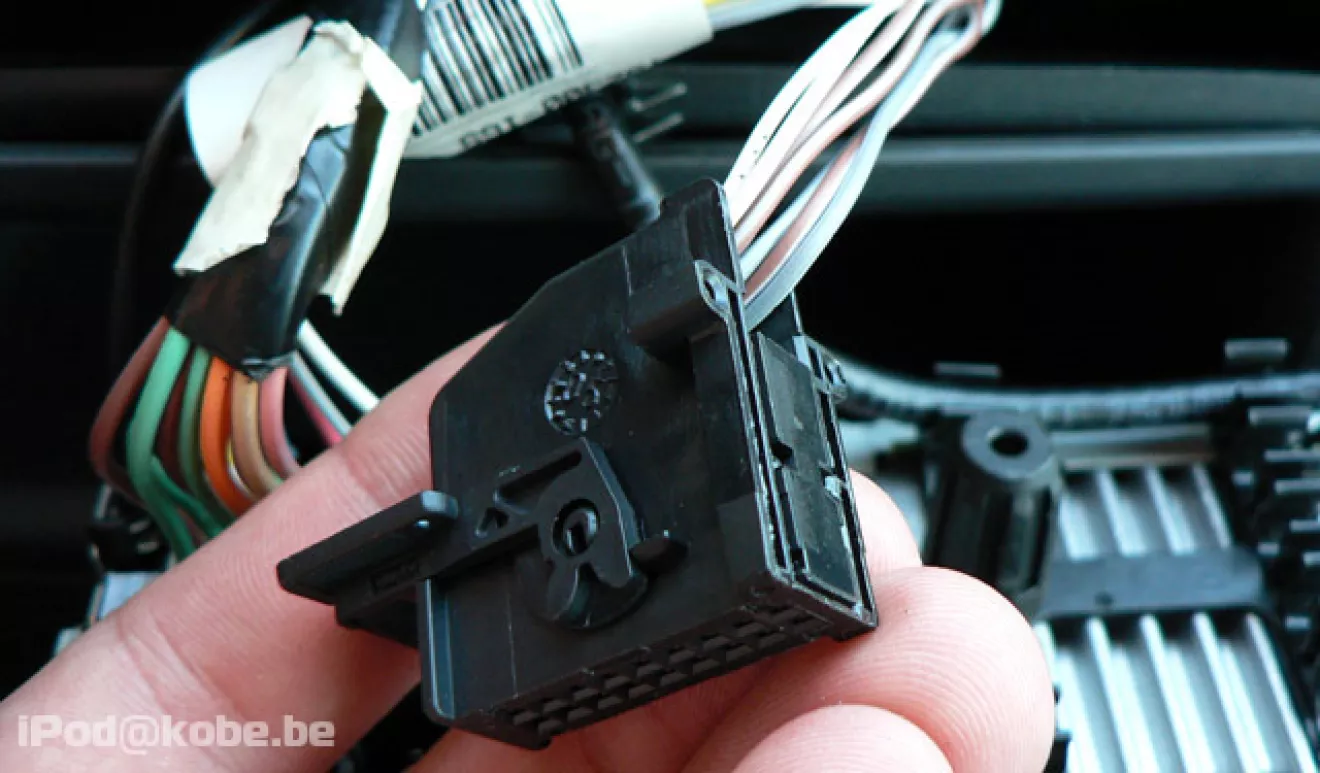

Причем сперва был куплен шнур aux, заточенный под Рено, а когда не нашел на магнитоле нужного разъёма, начал поиск информации в интернете. В магнитоле, с обратной стороны 2 стандартных разъёма (питание, акустика) один синий — на ченжер, под сиденьем, жёлтый — хз, и вертикальный черный, с защёлкой.

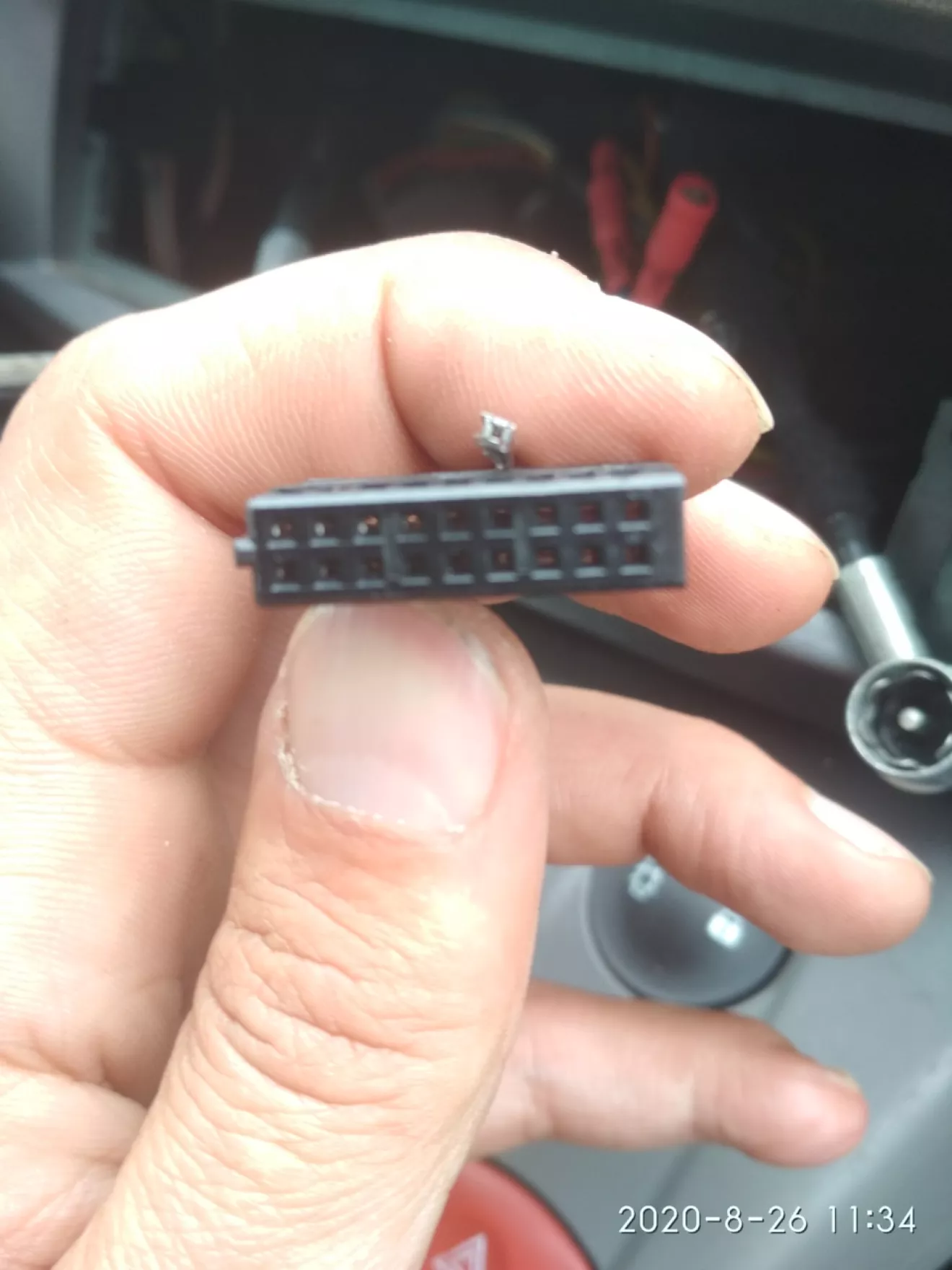

Вот он нам и нужен. Разбираем его до такого состояния:

В этом разъёме нам нужны контакты 1, 10, и 11. Первый и десятый — каналы, 11 — общий (масса).
Правильных клемм я не нашел, поэтому подобрал лишь бы фиксировались на контактах магнитолы, вставил разобранный разъем на место, и через него воткнул уже клемники с проводами. Ну давит меня жаба отдать 200 гривен (~7 долларов) за разъем с разборки.

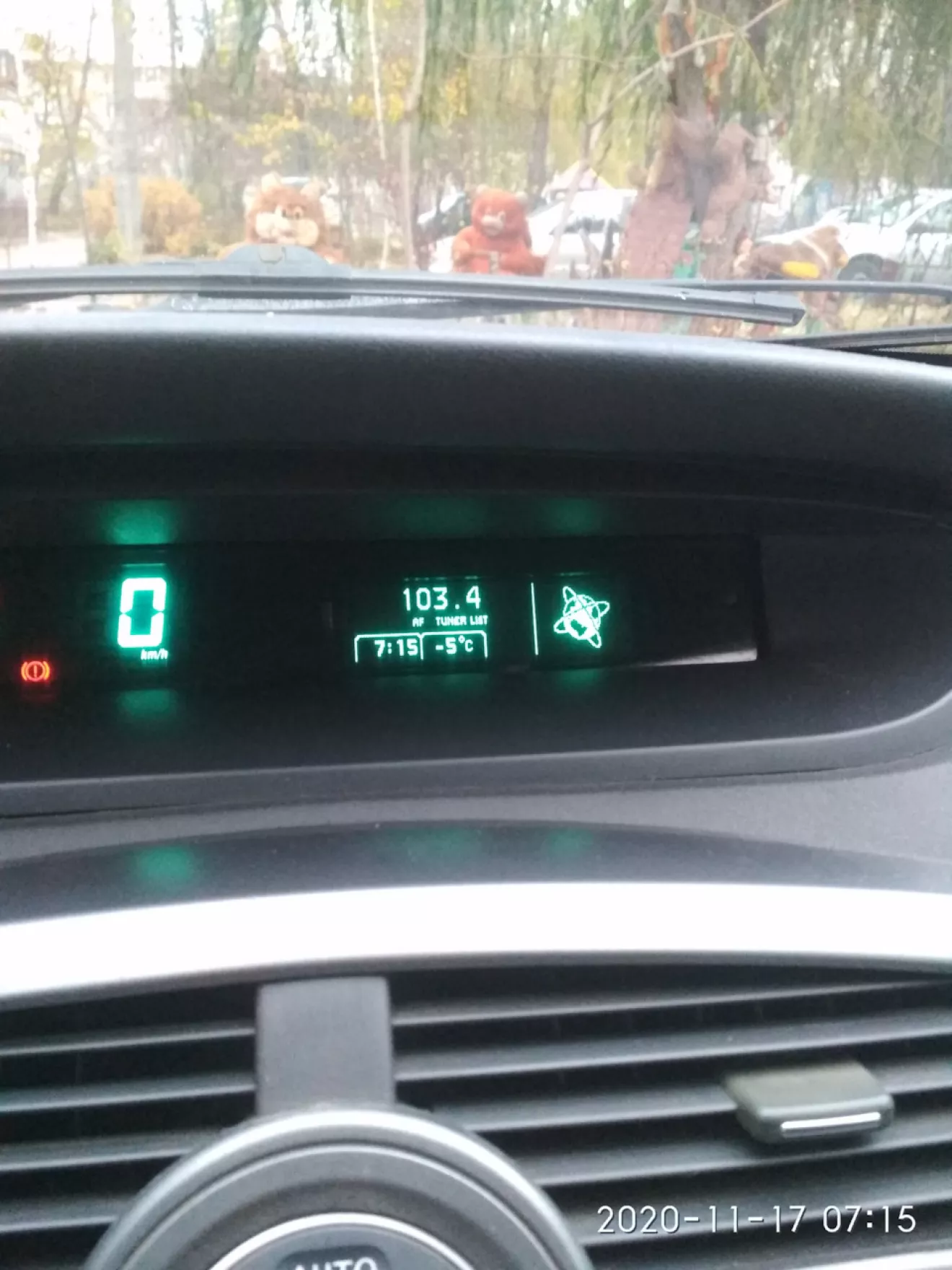

Провод протянул под рычаг КПП и вывел через решетку динамика парктроники. В меню магнитолы активировал aux, кнопка audio — зажать до появления меню, там же отключил АМ диапазон. Все наслаждаемся любимой музыкой с телефона!
