Встановлення RDKS

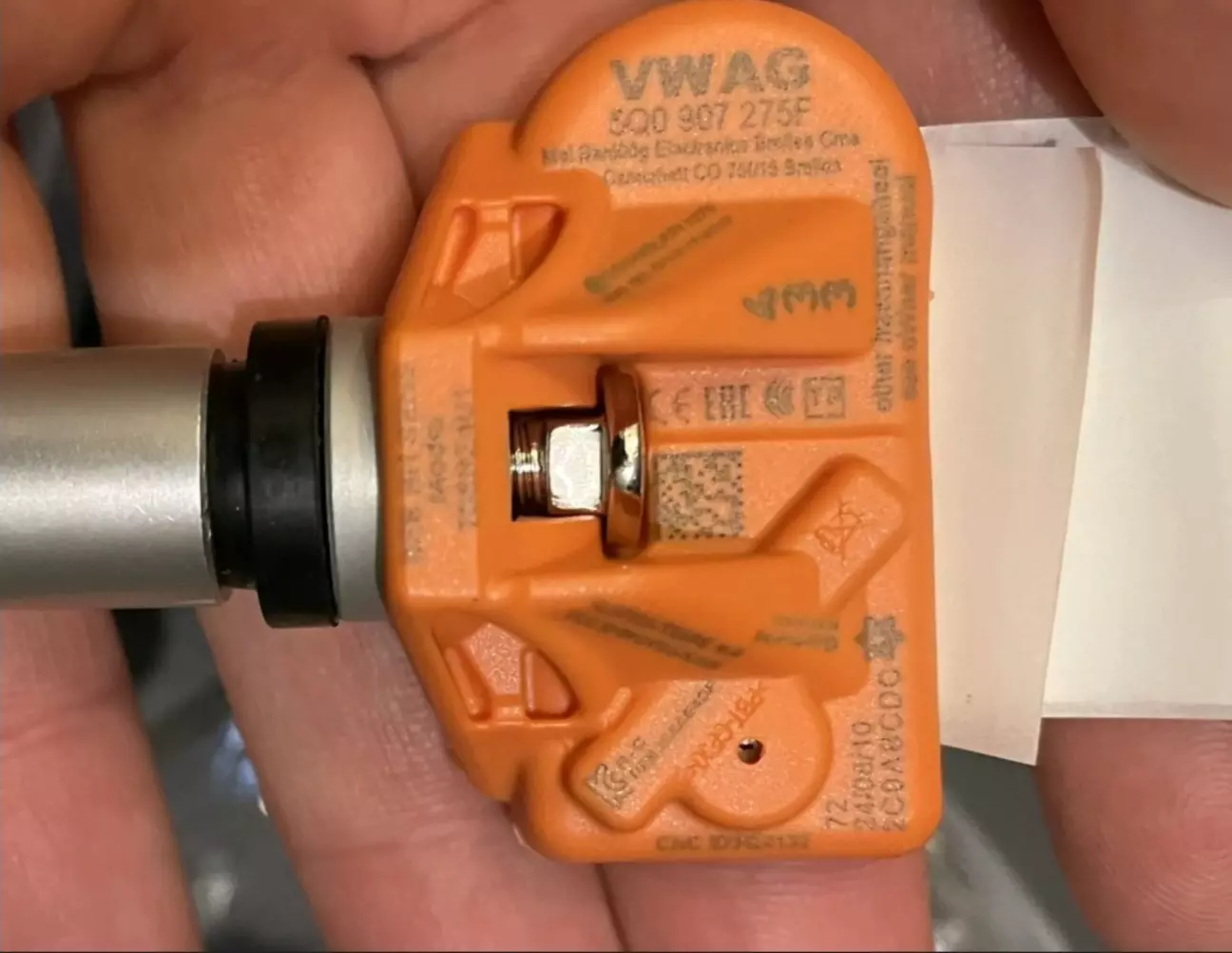

На моєму авто, як і на багатьох інших авто родини vag з заводу активовано систему непрямого контролю тиску в шинах. В принципі система проста і свою функцію повідомлення водія про падіння тиску в шині виконує. Але, як завжди є але) Є ж система  RKDS, яка не тільки контролює, але й вимірюж тиск в шинах. Сама система складається з датчиків,

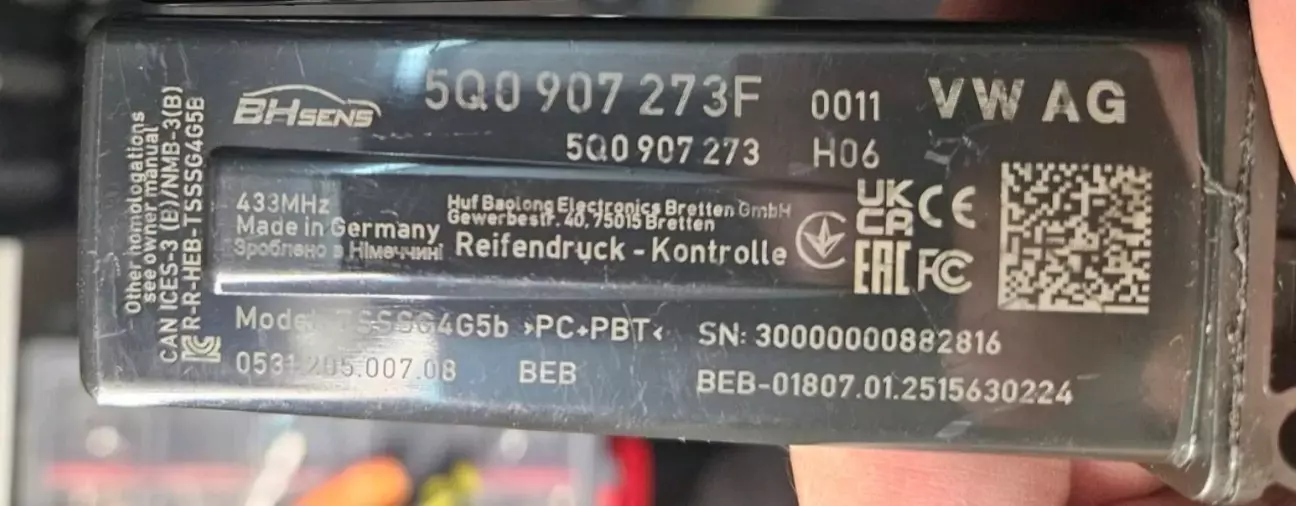

які безпосередньо встановлені в кожне колесо та блоку,

 який отримує сигнал від датчиків.

Підключення по суті не складне. Блок встановив в багажнику справа, за обшивкою. У мене штатно є сайд асіст, тому can ext взяв від правого блоку сайд асіста, постійний "+" взяв від насосу адблю, массу також прикрутив в найближчому місці. Параметрію сгенеревував за допогою онлайн генератора параметрій. Далі кодування. Простіше кодування робити тим же васею, але його у мене нема, тому робимо за допомогою Odis engineering. Враховуємо, що в кодуванні біти в байті рахуються справа наліво починаючи з 0 до 7.

1. Додаємо нове обладнання в Гейтвеї:

Блок 19 → Список оборудования:
65 блок — Контроль давления в шинах.

2. Вирубаємо непрямий контроль тиску:

Блок 03  → Кодирование
байт 27 — вимкнути біти 4, 5, 6.
байт 28 — вимкнути біт 7.

3. Панель приладів:
Блок 17 → Кодирование:
байт 4 — отключить бит 0.
байт 3 — включить бит 7.
байт 11 — включить бит 2.

4. Блок мультимедіа:

Блок 5F → Адаптация:
[VO]_Car_Function_List_BAP_Gen2 → [LO]_tire_pressure_system_0x07 → [VN]_activated.
[VO]_Car_Function_List_BAP_Gen2 → [LO]_tire_pressure_system_0x07_msg_bus → [VN]_CAN_Extended

[VO]_Car_Function_Adaptations_Gen2 → [LO]_menu_display_rdk → [VN]_activated.
[VO]_Car_Function_Adaptations_Gen2 → [LO]_menu_display_rdk_over_threshold_high → [VN]_activated.

Після кодувань отримуємо відображення роботи системи RDKS на екрані приборної панель та мультимедіа. Проїхав приблизно 500м показники з датчиків оновились, система працює)
