Запис 89. Запис, якого не мало би бути. Заміна Composition Media на Discovery media

Є така народна мудрість: ніколи не кажи ніколи. Минулого року, коли я восени думав на який юніт замінити свою MIB Color, я вирішив, що штатна навігація в 2024 році не потрібна, оскільки гугл та вейз карти завжди будуть актуальнішими, тому залетіла Composition Media під номером 3Q0035844B, яка мене повністю влаштовувала.

Але череда ретрофітів, зроблених за останній рік, змусила мене змінити свою думку.

Перше, це адаптивний круїз контроль. Захотілося розширити йогу функціонал до pACC, тобто, коли авто само змінює швидкість відповідно до рельєфу дороги та населених пунктів, а для цього треба штатна навігація.

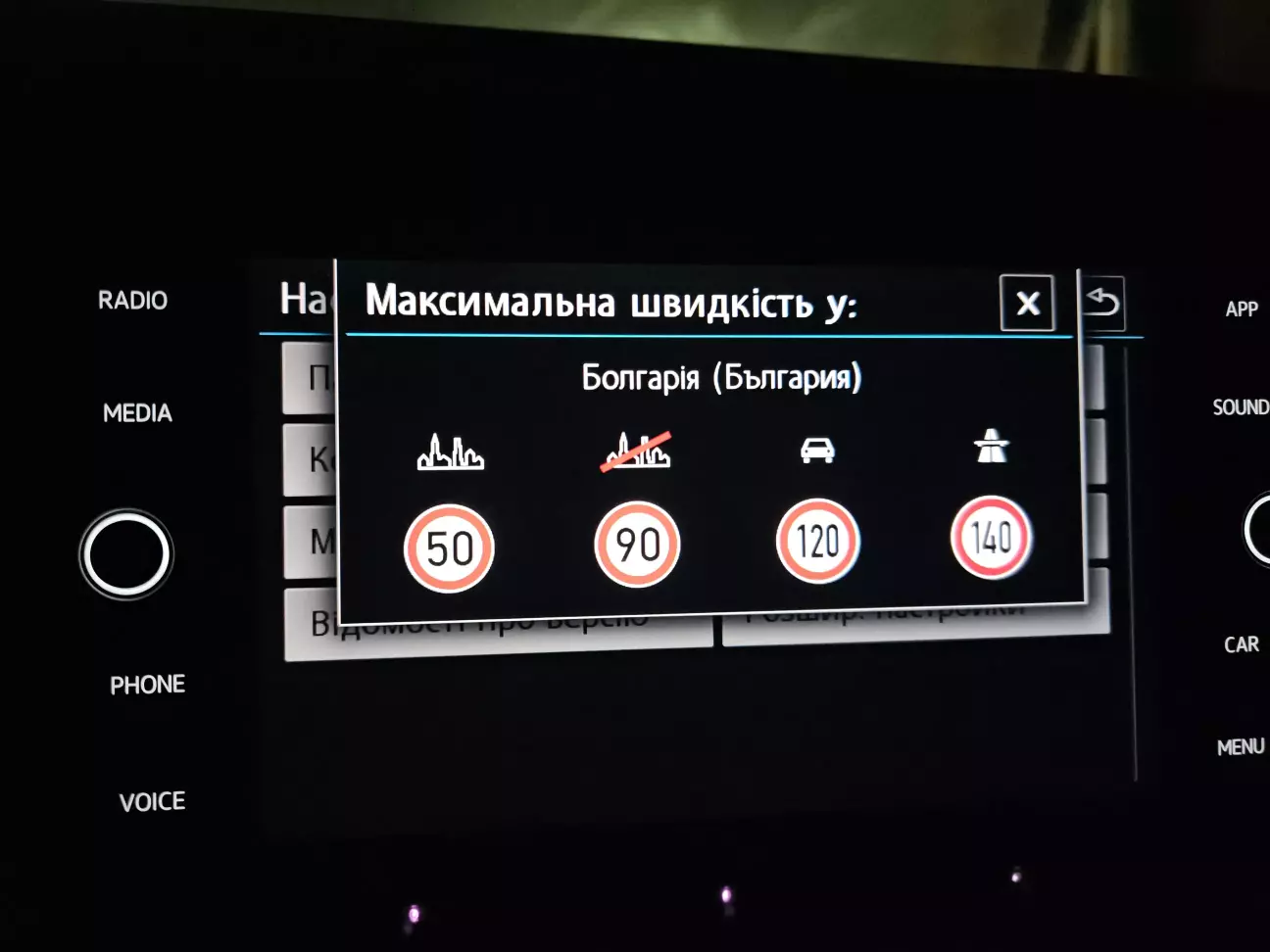

Друге, це камера асистентів і розпізнавання знаків. Захотілося режим Fusion, коли камера порівнює знаки, що бачить на дорозі з тими, що в пам'яті штатної навігації, і відповідно правильно скасовує знаки швидкісних обмежень та встановлює ліміти в/поза населених пунктів.

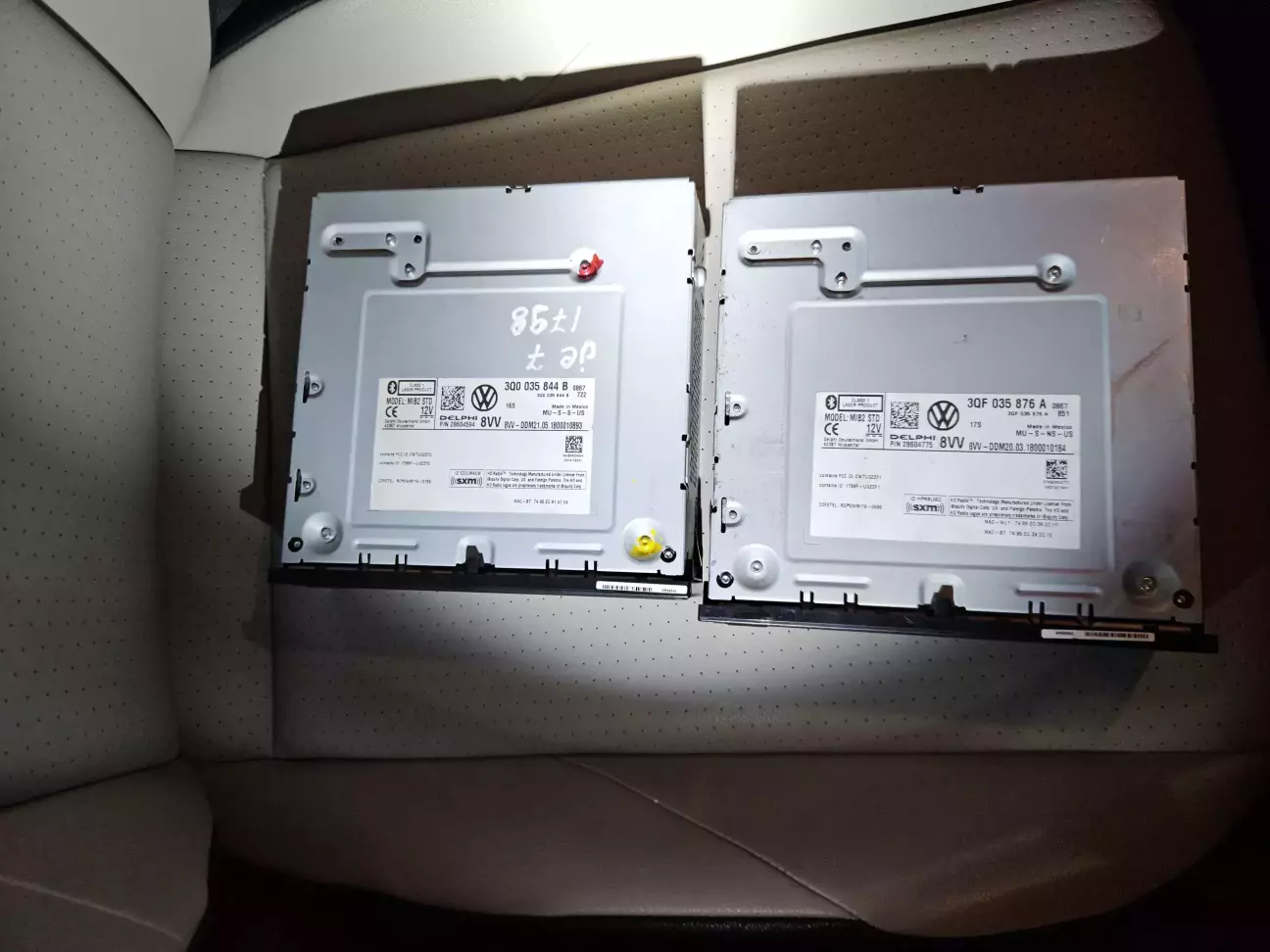

Тож цієї осені був знайдений на Американщині за бічовою ціною блок 3QF035876A. І за допомогою @Symbol доставлений на сонячні береги Болгарщини.

Це блок Delphi, із цікавого підтримує в якості джерела звуку передачу даних по WLAN.

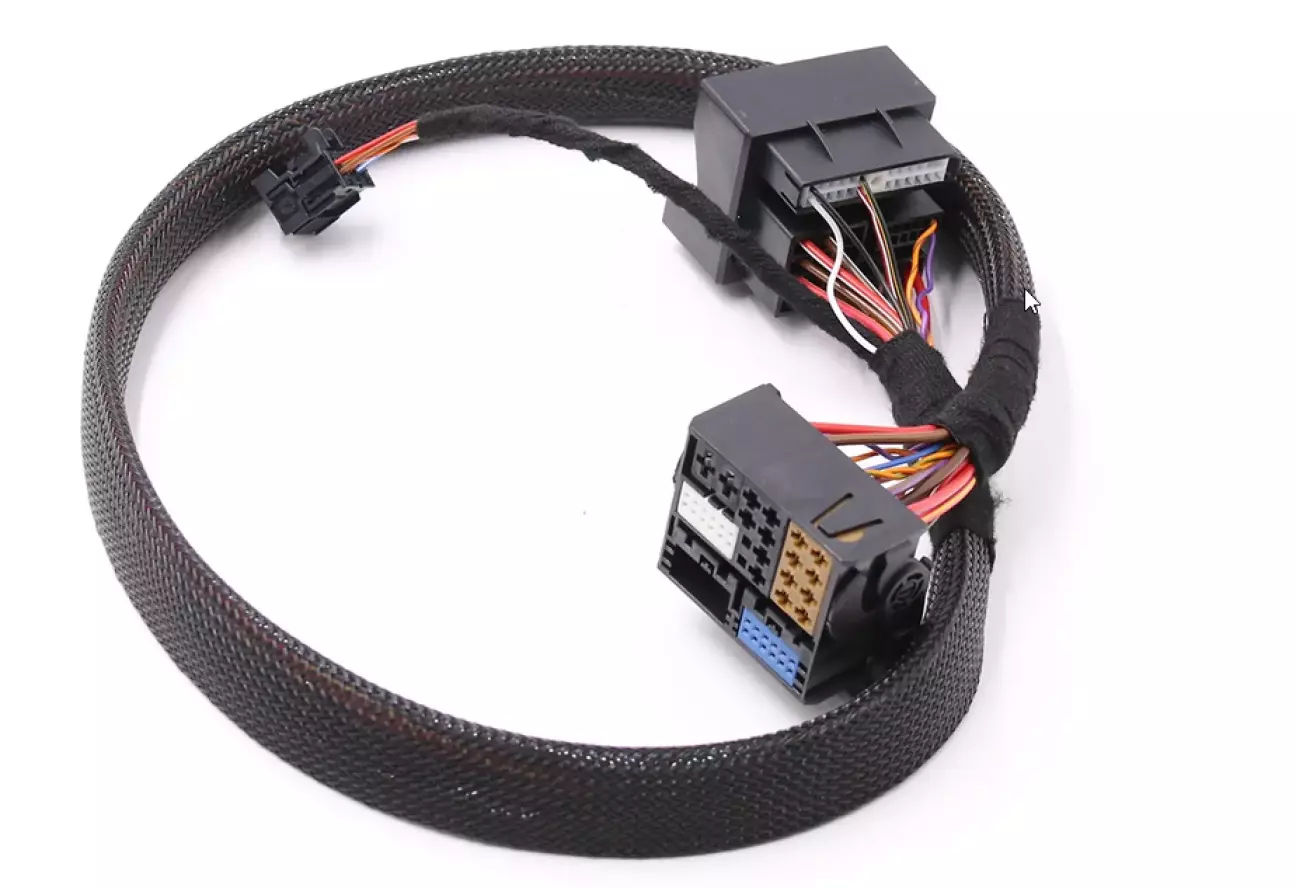

Спочатку думав подовжувач дротів самому створити, в результаті вирішив замовити на алі:

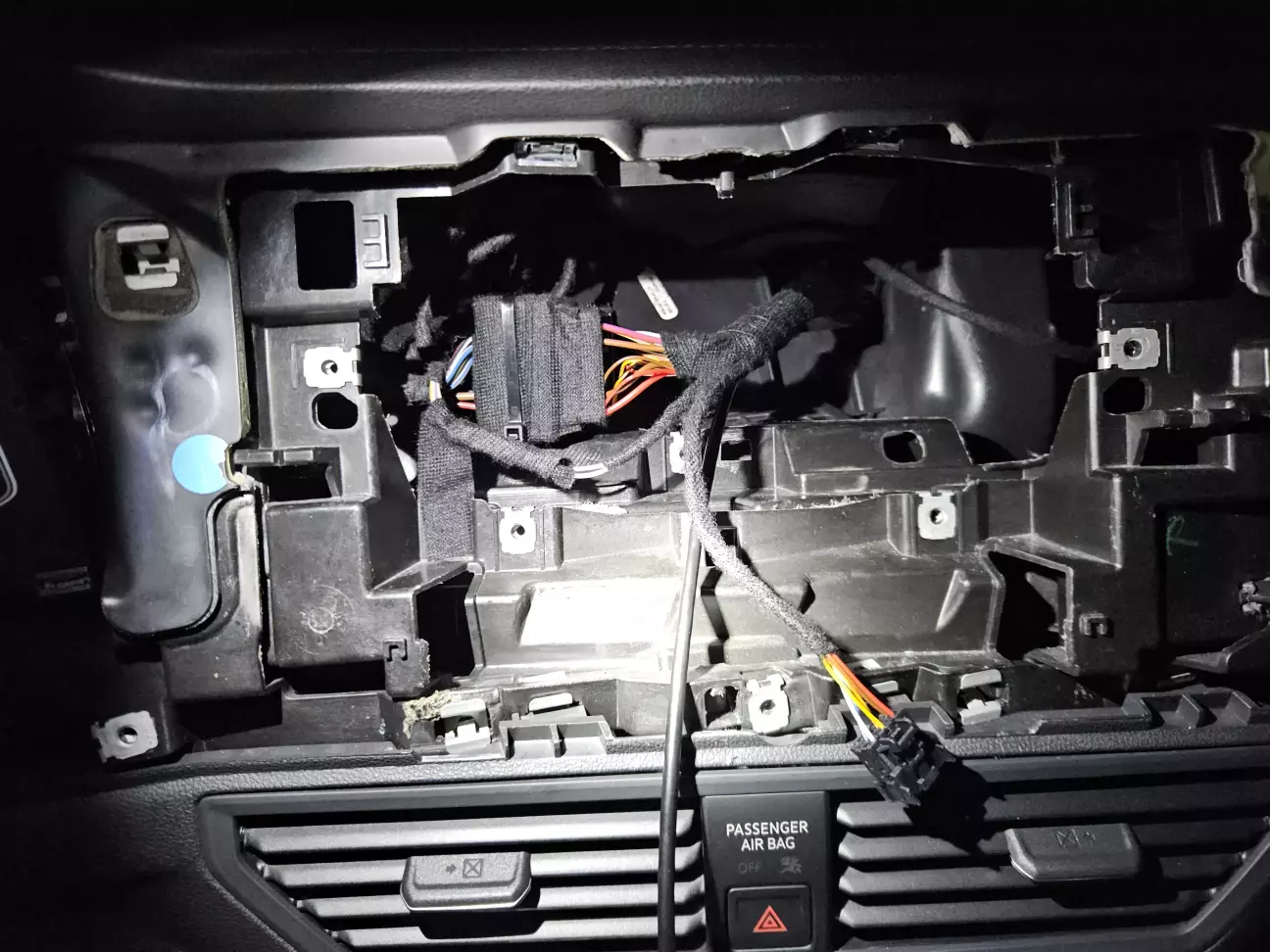

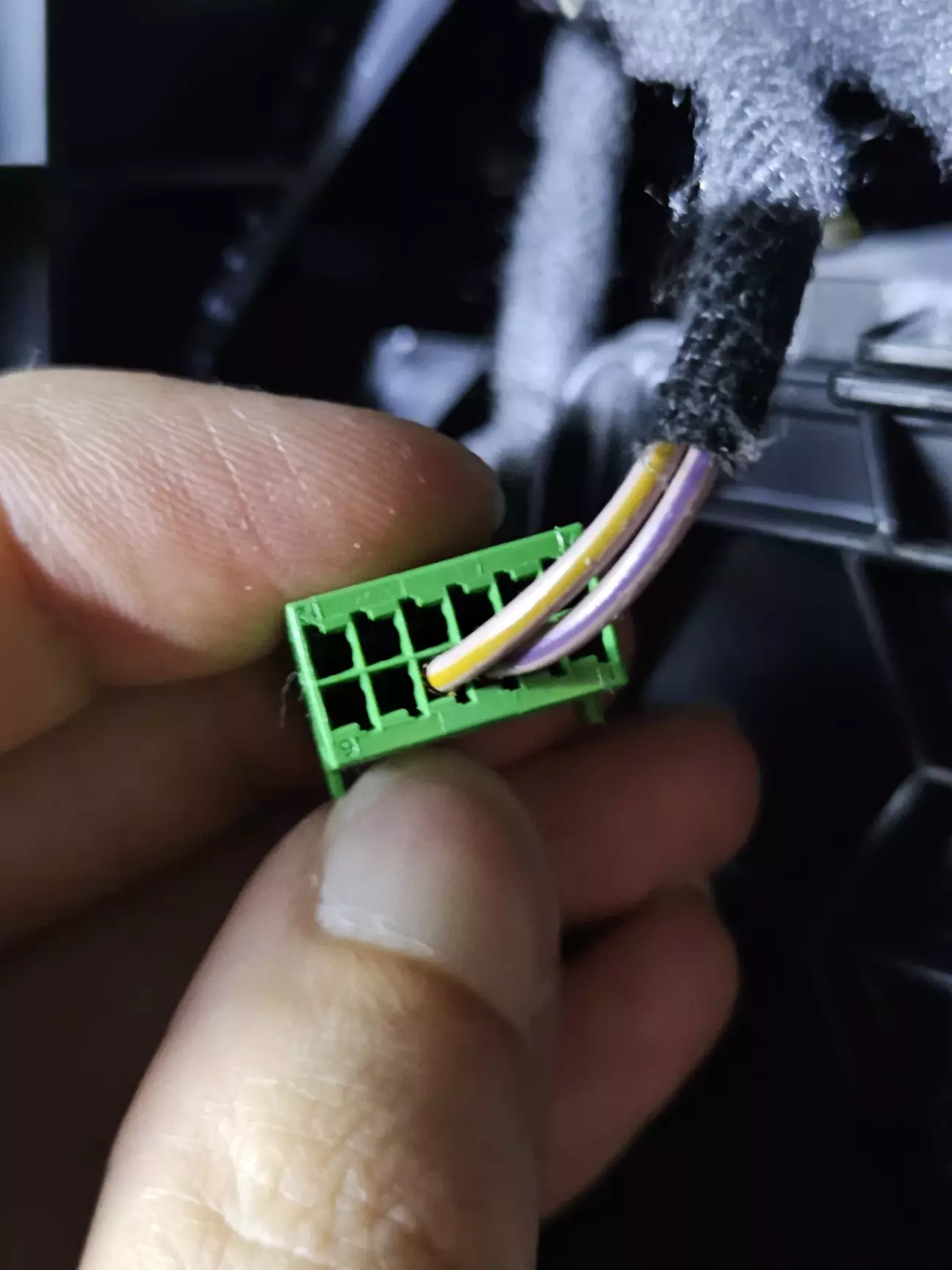

Цей подовжувач немає зеленої фішки, то я її довелося витягти з дроту, що від авто, доточити два дроти і вставити в квадлок подовжувача:

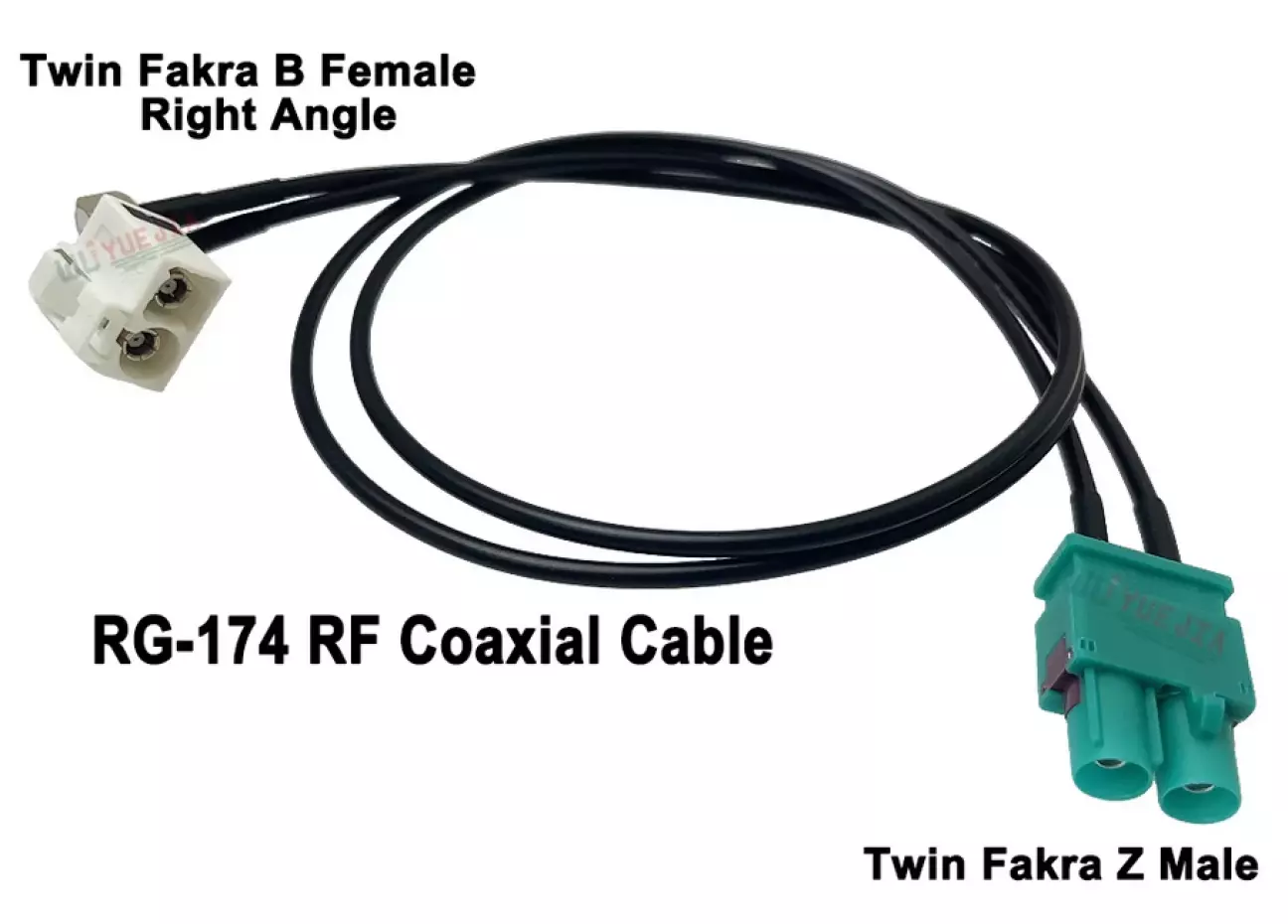

Також знадобиться подовжувач дроту радіо, буквально не вистачало 30 см,

GPS антена у мене була ще з минулого разу - тук

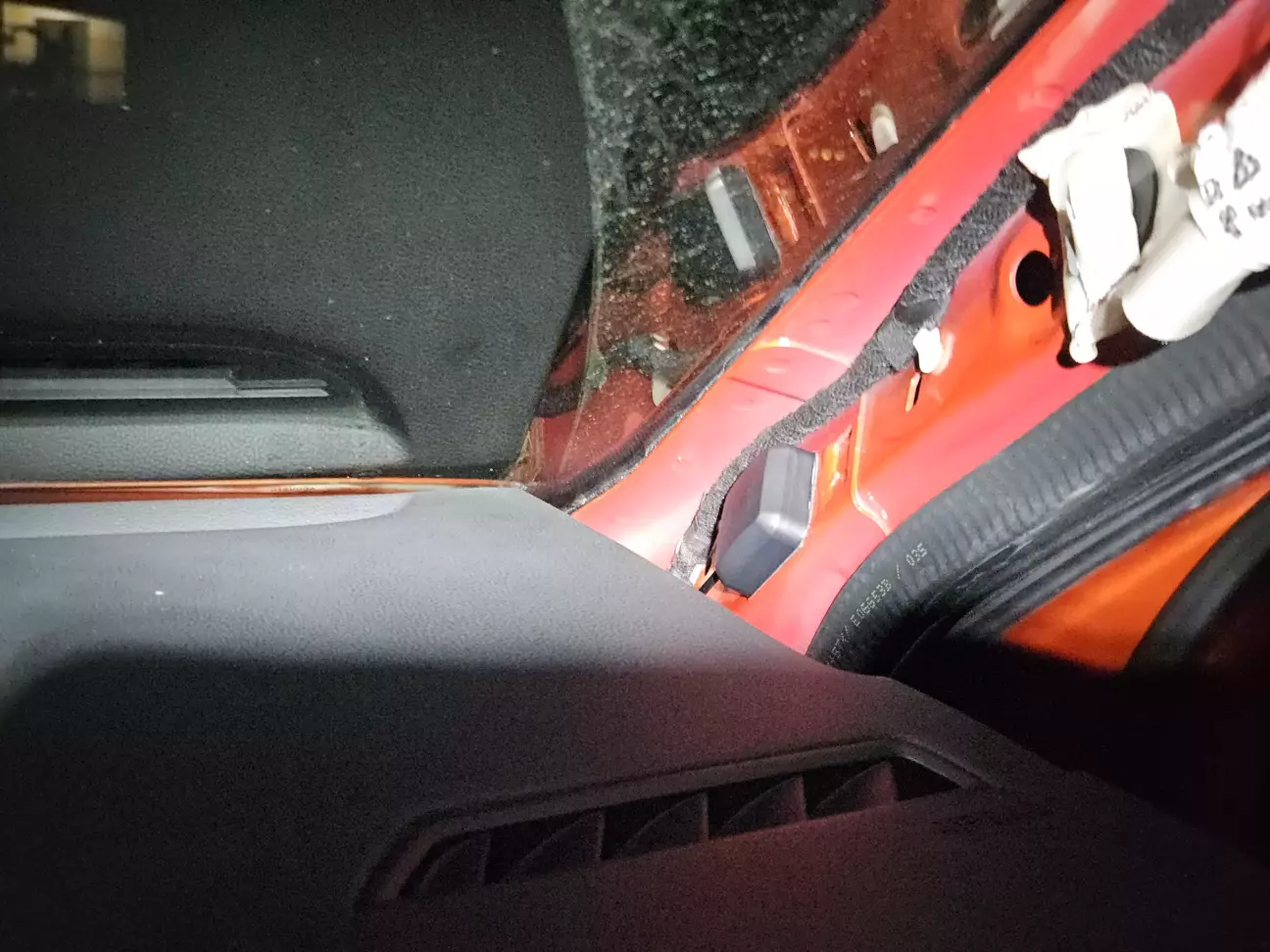

Розмістив її на правій стійці лобового:

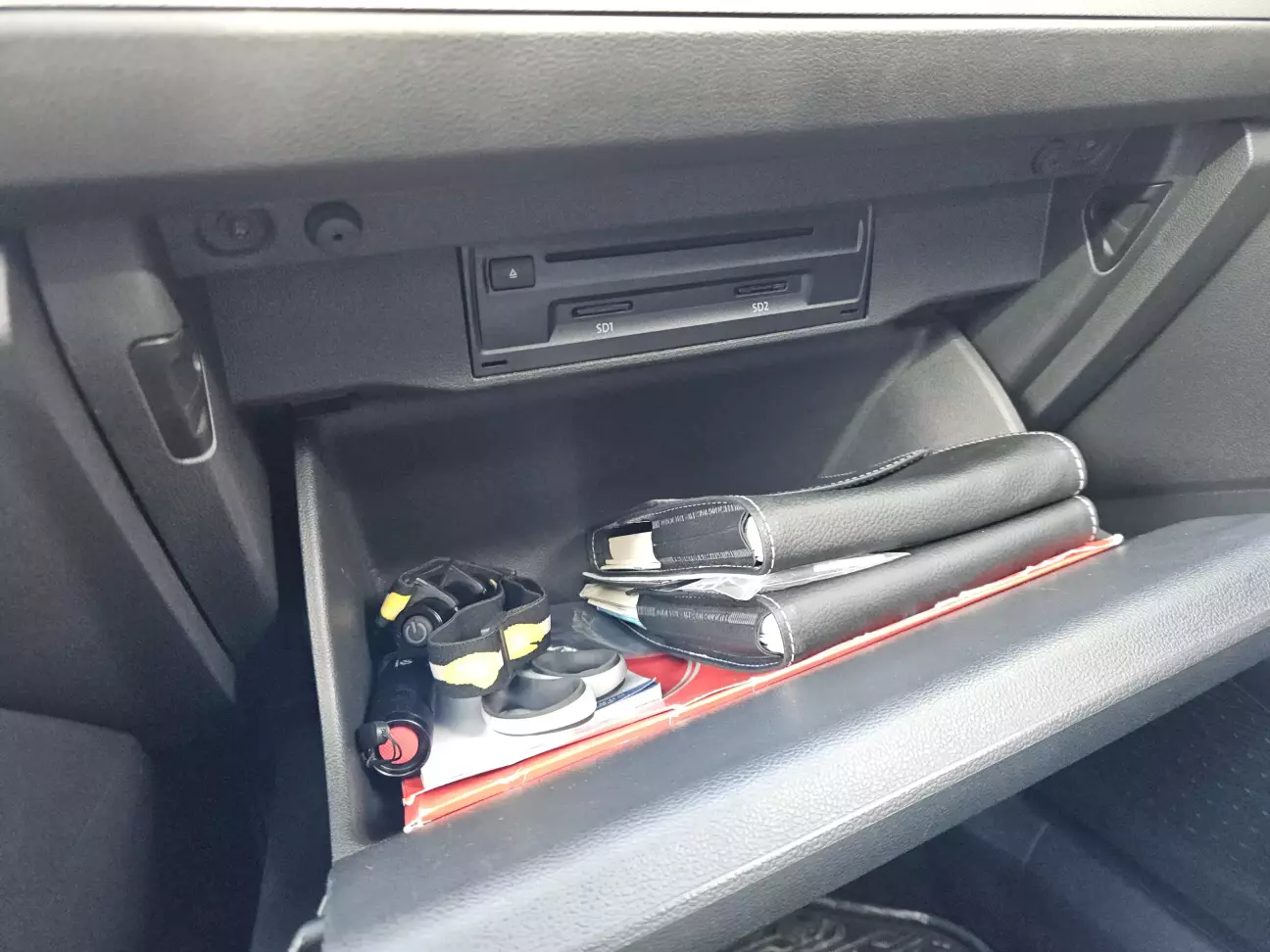

Звісно довелося купити новий бардачок з місцем під юніт: 17B857101A82V

За допомогою патчу Duke & Congo навчаємо юніт рідній мові - заливаємо європейську прошивку - MST2_EU_VW_P0879D_MU0879:

• Робимо бекап
• Редагуємо в отриманому бекапі файл installation manager - міняємо код юніта з 17269 на 17268, та код регіону з NAR на Europe.
• Через одіс в адаптаціях включаємо Test mode меню
• Записуємо відредагований installation manager в блок
• Вставляємо картку з прошивкою в блок в слот2

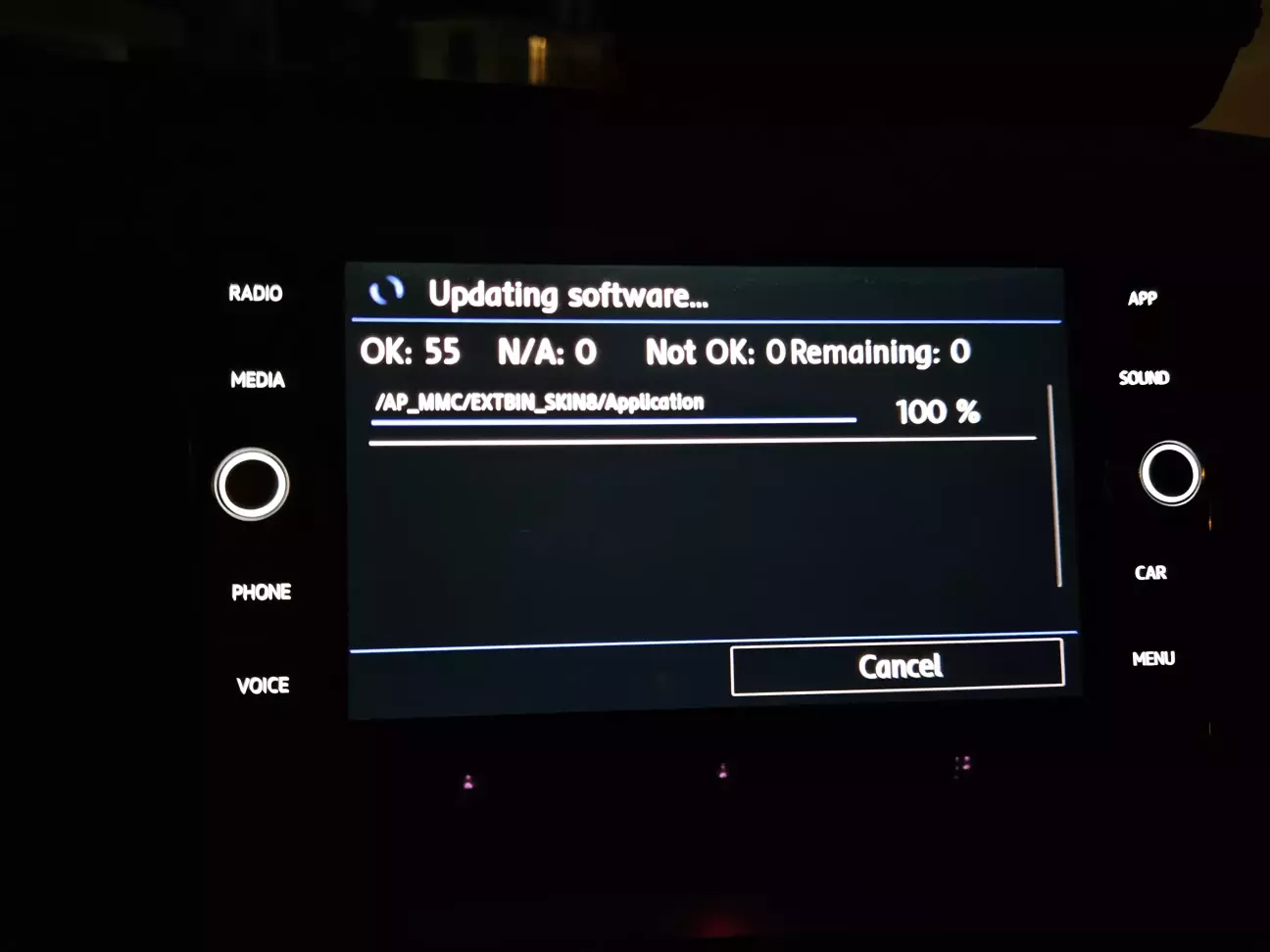

• В Test меню через розділ SWDL обираємо оновити всі блоки
• Десь за 50 та хвилин все готово.

Тепер через одіс проливаємо параметрію мов і маємо українізовану голову.

Я не буду приводити всі кодування, зупинюся лише на деяких з них.

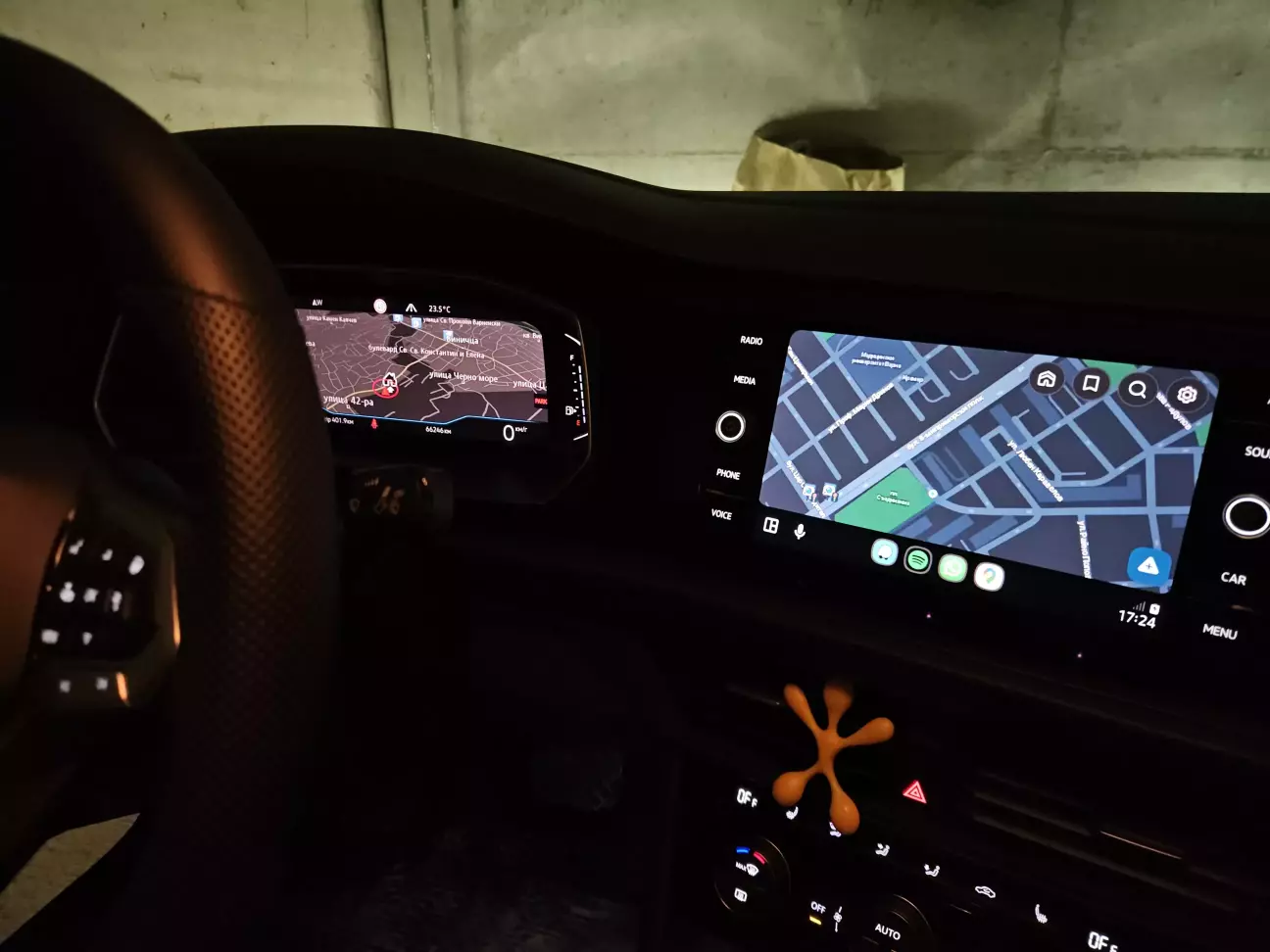

Щоб запрацювало відображення карти на цифровій приборці:

17 блок - Кодування - Увімкнути параметр [LN]_navigation_compass: [VN]_yes

Якщо замість карти на приборці сніг, то перевіряємо наступне:

5F блок - перевіряємо в  Адаптаціях:

[VO]_Dashboard_Display_Configuration:
[LO]_navigation_map_transmission_mode:     [VO]_MOST_streaming
[LO]_navigation_map_compression_mode:     [VO]_H264
[LO]_navigation_map_resolution:     [VO]_resolution_3 ([VO]_resolution_1 - для старих цифрових приборок, які спочатку ставилися на Тігуан і Пассат б8)
[LO]_crossroad_detail_map_transmission_mode:     [VO]_off

Щоб запрацював режим Fusion:

5F блок - Кодування: VZA = off, PSD = on.

[LO]_byte_24_vza: [VN]_not_active

[LO]_byte_24_psd: [VN]_active

В Адаптаціях перевірити параметр PSD = 1.5

[LO]_PSD_Protocol_Version: [VO]_PSD_1.5

A5 блок - Кодування: PSD = 15.

[LO]_PSD_Version: [VO]_PSD_15

Звісно в блоці A5 в адаптаціях вже має бути увімкнути режим Fusion і заданий код країни.

[VN]_Road_sign_recognition_fusion_mode:

[LN]_Country_code_VZF: 173

[LN]_Road_sign_recognition_fusion_mode: [VN]_Road_Sign_Fusion

[VO]_Adaptation_tsr:

[LO]_relevance_mode: [VO]_enabled

[LO]_country_code_RSR: 173

PSD - це акронім від predefined sign detection, саме цей режим відповідає за логіку співставлення знаків, що бачить камера зі знаками у пам'яті системи навігації.

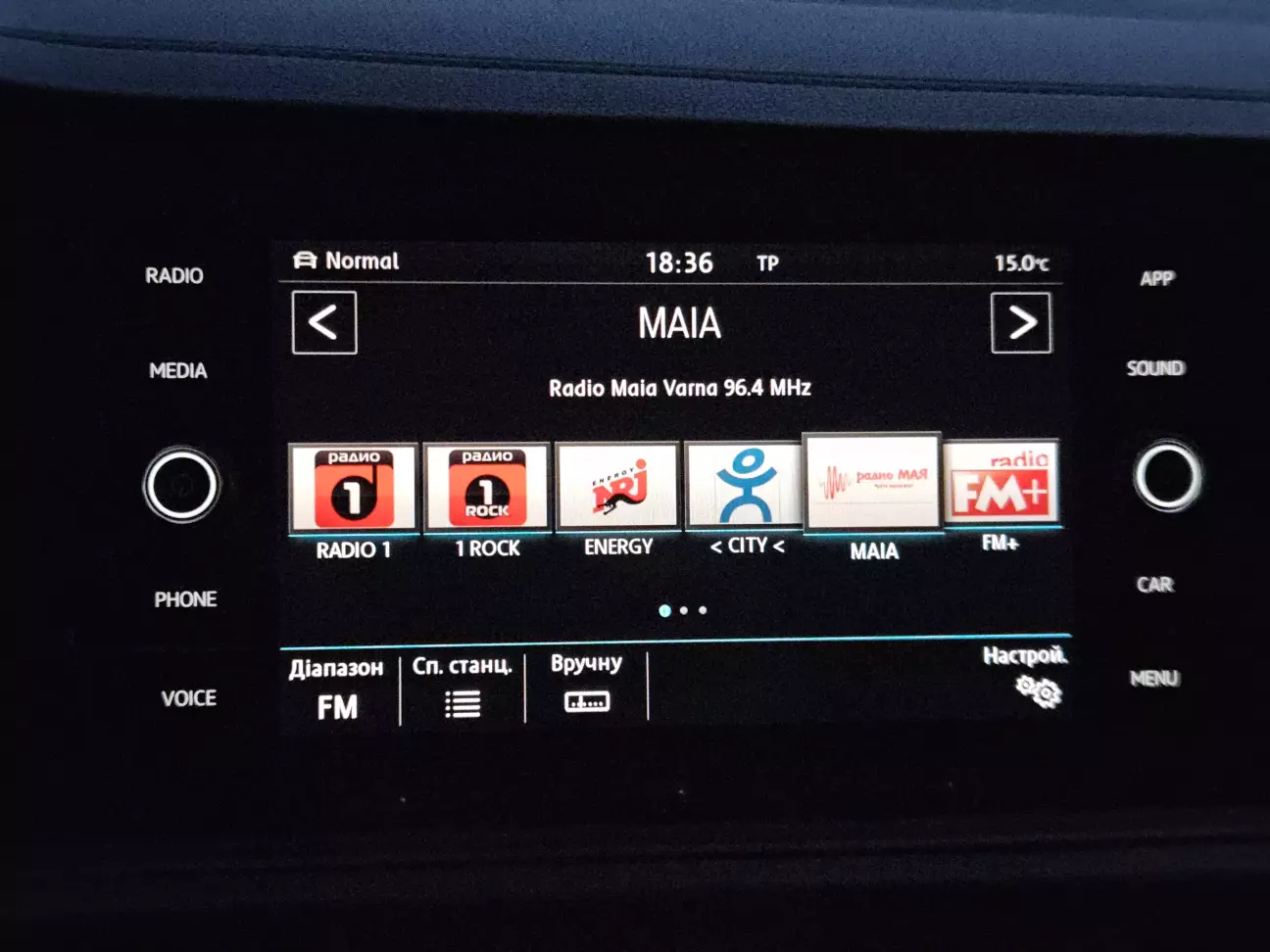

Щоб запрацювали логотипи радіостанцій:

5F блок - Кодування: 9 і 13 байт:

[LO]_byte_9_Band_Settings_FM_Tuner:    [VO]_EU_RdW
[LO]_byte_9_Band_Settings_AM_Tuner:    [VO]_EU_RdW

[LO]_byte_13_RDS:    [VO]_not_deactivated
[LO]_byte_13_AF:    [VO]_persistent
[LO]_byte_13_hd_radio_coding:    [VN]_not_activated
[LO]_byte_13_Radio_Text_Plus:    [VN]_activated
[LO]_byte_13_PI_ignore:    [VN]_off
[LO]_byte_13_BWS:    [VO]_no_BWS
[LO]_byte_13_DAB_Alarm_Announcement:    [VN]_not_activated

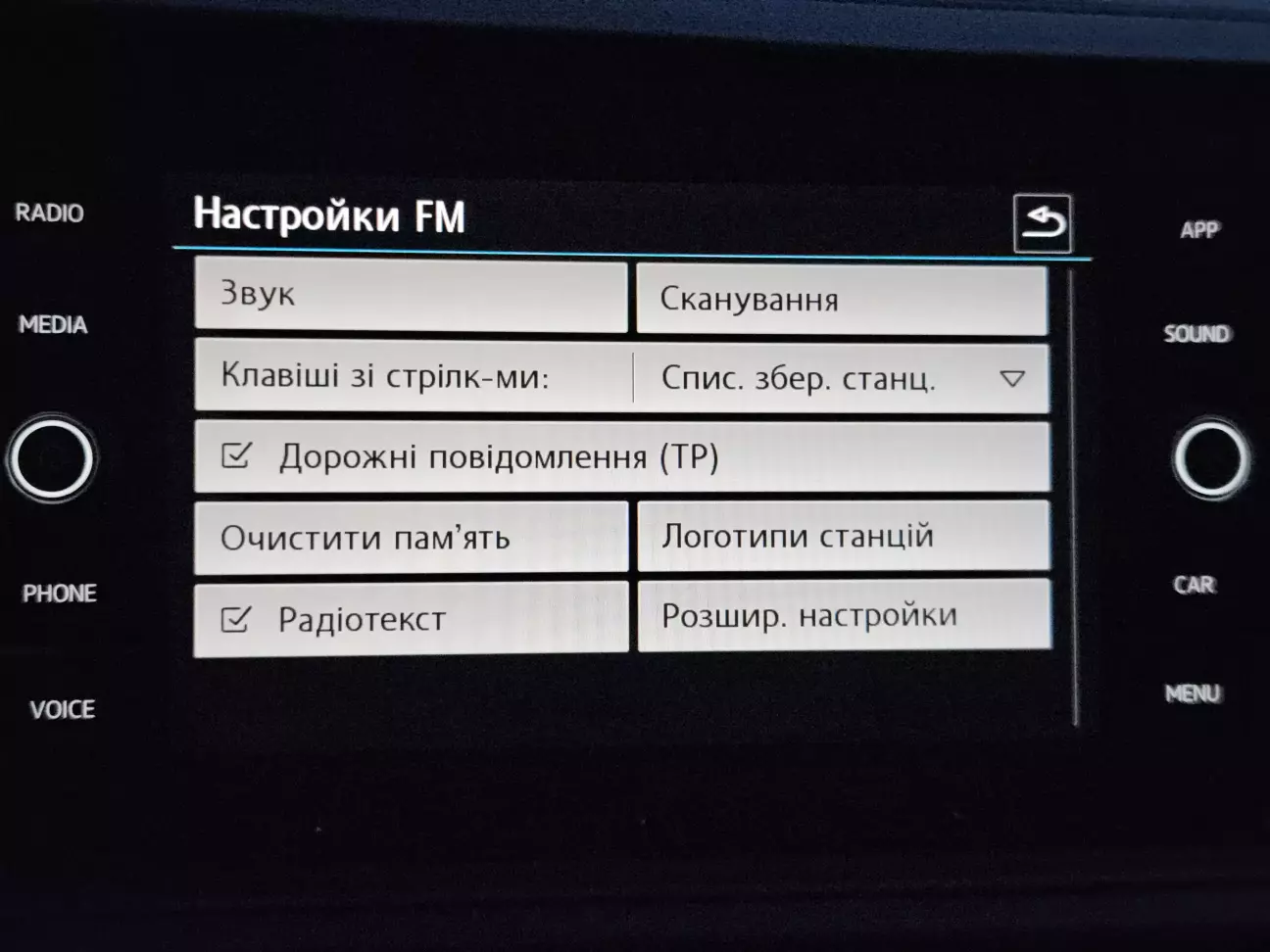

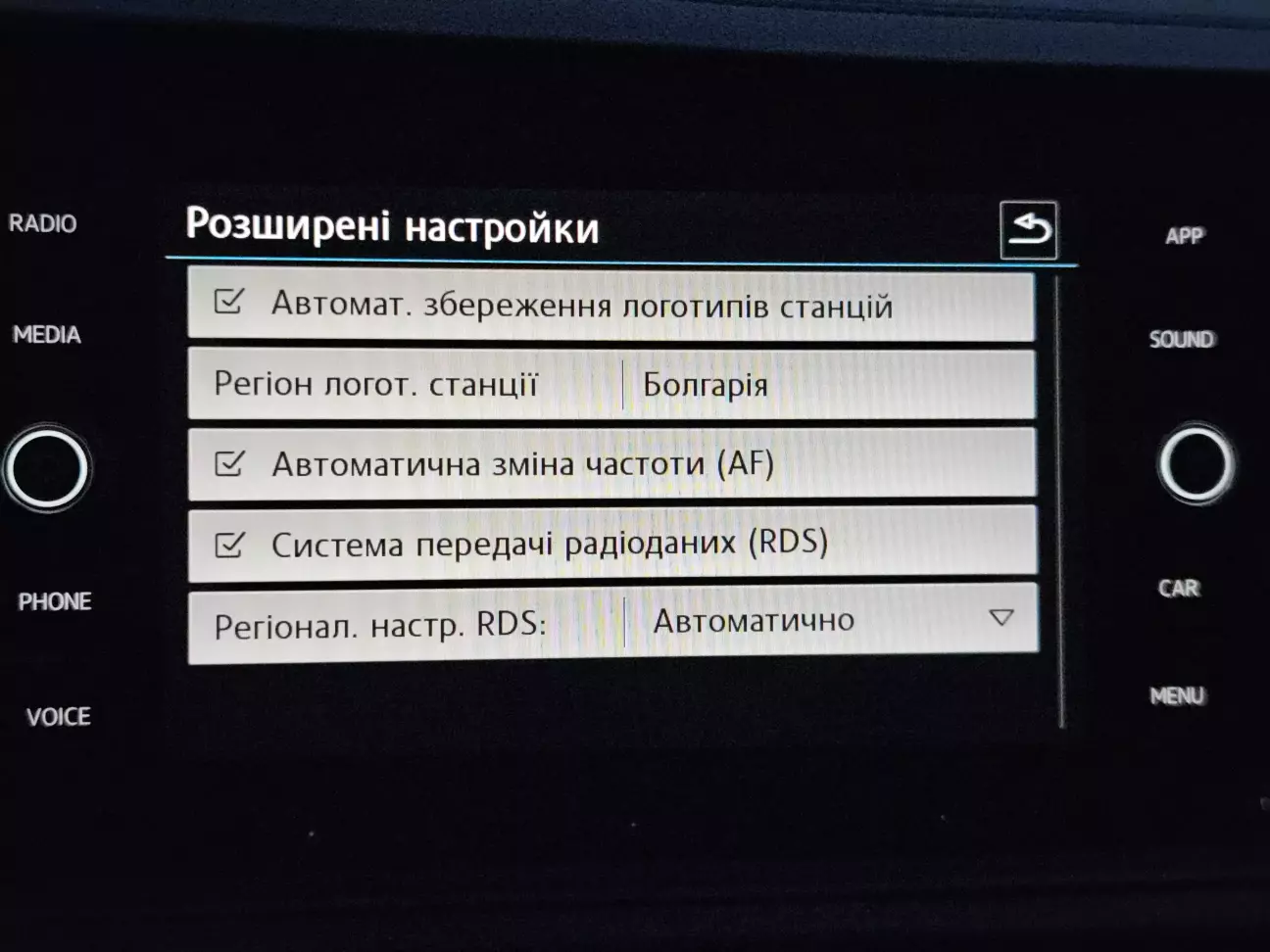

Щоб лого станцій підтягувалися на американському юніті, треба залити базу даних з цими лого. VW випускає апдейти цих самих логотипів у вигляді оновлень для юнітів. Нам треба з архіву з оновленням витягти файл Common\stl.1vw перейменувати його в STL_DB.sqlite і залити в наш юніт за допомогою патчу Duke & Congo. Для цього сам файл треба записати в папку patch на СД картку, вставити карту в другий слот  і довгим утримуванням кнопки ВКЛ перезавантажити магнітолу. Після цього стане доступне меню з вибором регіону логотипів у Розширених настройках.

Залив на гугл диск базу даних з логотипами радіостанцій: Лого

Пробіг 66246 км.
