#13 список запчастин

Всім доброго.
Велика подяка https://driver.top/exp/10974/
Руководство по обслуживанию и каталог запчастей: VW Tiguan 1 (2007–2016)

Конфигурация: Двигатель 2.0 TDI (CLJA, CFFB, CFFD и др.) / АКПП Aisin 09M / DSG / Муфта Haldex 4 и 5 / Полный привод 4Motion.

⚠️ Важно: Перед покупкой всегда проверяйте совместимость запчастей по VIN-коду!

📅 РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (ТО):

• 🔹 Масло в ДВС • Официально: 15 000 км • Рекомендуется: 7 000 – 8 000 км (или 250–300 моточасов) • Примечание: Для трассы без пробок можно до 10 000 км.
• 🔹 Масляный фильтр • Официально: 15 000 км • Рекомендуется: каждое ТО (7–8 тыс. км) • Примечание: Меняется строго вместе с маслом.
• 🔹 Топливный фильтр • Официально: 30 000 км • Рекомендуется: 15 000 км • Примечание: Топливная система Common Rail очень чувствительна к качеству ДТ.
• 🔹 Воздушный фильтр • Официально: 30 000 км • Рекомендуется: 15 000 км • Примечание: Для турбомотора чистый воздух критически важен.
• 🔹 Салонный фильтр • Официально: 15 000 км • Рекомендуется: 15 000 км (или 1 раз в год) • Примечание: Осень/весна — идеальное время для замены.
• 🔹 Шестигранник маслонасоса • Официально: не регламентировано • Рекомендуется: каждые 150 000 – 200 000 км • Примечание: На дизелях 2.0 TDI слизываются грани (риск масляного голодания).
• 🔹 Комплект ГРМ + Помпа • Официально: 120 000 км • Рекомендуется: 100 000 – 120 000 км (или 5–6 лет) • Примечание: Меняется строго комплектом с роликами и помпой.
• 🔹 Ремень навесного + ролик • Официально: по состоянию • Рекомендуется: проверять каждые 60 000 км • Примечание: Проверять состояние ручейков и натяжителя.
• 🔹 Масло в АКПП (Aisin 09M) • Официально: на весь срок службы • Рекомендуется: каждые 60 000 км (40 тыс. при нагрузках) • Примечание: Замена с фильтром и прокладкой поддона.
• 🔹 Масло в DSG • Официально: 60 000 км • Рекомендуется: каждые 40 000 – 60 000 км • Примечание: С обязательной заменой фильтра.
• 🔹 Масло в Haldex 4 • Официально: 60 000 км / 3 года • Рекомендуется: каждые 40 000 – 60 000 км • Примечание: Обязательно с заменой фильтра и промывкой сетки насоса.
• 🔹 Масло в Haldex 5 • Официально: 60 000 км • Рекомендуется: каждые 30 000 – 40 000 км • Примечание: В Haldex 5 сменного фильтра нет — обязательно чистить сетку насоса!
• 🔹 Масло в редукторах (раздатка + задний мост) • Официально: на весь срок службы • Рекомендуется: каждые 80 000 – 100 000 км • Примечание: Суммарно нужно ~2 литра масла 75W-90 GL-5.
• 🔹 Тормозная жидкость • Официально: 1-я замена через 3 года, далее раз в 2 года • Рекомендуется: раз в 2 года • Примечание: Используется строго DOT 4 Class 6 (Low Viscosity).
• 🔹 Охлаждающая жидкость (антифриз) • Официально: на весь срок службы • Рекомендуется: раз в 5 лет (или при замене помпы) • Примечание: G13 или актуальный G12evo.

• 🛠️ Запчасти и расходники по узлам1. Двигатель (2.0 TDI: CLJA, CFFB, CFFD, CFFA, CFGB)Моторное масло

  • Оригинал VW LongLife III 5W-30 (Допуск VW 504.00 / 507.00):

    • G052195M4 (5л) / G052195M2 (1л)

    • Качественные аналоги: Mobil 1 ESP 5W-30, Liqui Moly Top Tec 4200 5W-30, Shell Helix Ultra ECT C3 5W-30, Motul Specific 504 00 507 00 5W-30, Addinol Giga Light MV 0530 LL 5W-30, Valvoline SynPower XL-III C3 5W-30.

  • Альтернатива (Допуск VW 505.01 - 5W-40 / 5W-30):

    • 5W-40: Aral High Tronic 5W-40, Motul 8100 X-Clean 5W-40, Liqui Moly Top Tec 4100 5W-40.

  Фильтры и пробки ДВС

  • Масляный фильтр (вкладыш): 03L115562

    • Аналоги: Mann HU 7008 z, Mahle OX 388D, Bosch F 026 407 023.

  • Сливная пробка поддона (с кольцом): N 908 132 02

  • Топливный фильтр (с прокладкой): 7N0 127 177 B

    • Аналоги: Mann PU 8008/1, Mahle KX 342, UFI 26.026.00, Bosch F 026 402 809.

  • Воздушный фильтр: 1K0 129 620 D / 1K0 129 620 E

    • Аналоги: Mann C 35 154/1, Mahle LX 1482, Bosch F 026 400 172.

  • Салонный фильтр основной: 1K1 819 644 B (обычный) / 1K1 819 653 B (углеродный)

    • Аналоги: Mann CUK 2939 (угольный), Mann FP 2939 (гипоаллергенный FreciousPlus), Mahle LAK 181.

  • Дополнительный фильтр салонного воздухозаборника (под капот):

    • Корпус с фильтром: 5N0 815 479 A

    • Сменный фильтрующий элемент: 5N0 819 631

  Детали ГРМ и навесного оборудования

  • Комплект ГРМ (ремень + ролики): 03L 198 119 F (или комплект с помпой ContiTech CT1139WP6 / CT1139K2).

  • Помпа (водяной насос): 03L 121 011 P / HEPU P662.

  • Шестеренка / сальник коленвала: 03P 105 263 C (шестерня), 038 103 085 E / Elring 155.560 (сальник).

  • Шестигранник привода масляного насоса: 03G 115 281 E + стопорное кольцо N 012 294 2.

  • Ремень навесного оборудования: 03L 903 137 T / ContiTech 6PK1070.

  • Натяжитель ремня навесного: 038 903 315 AN / Ina 534 0164 10.

  • Обгонная муфта (шкив генератора): ContiTech AP9001 / INA 535 0012 10.

  • Свечи накала: VAG 059 963 319 S / Bosch 0250403009 / Beru 059963319AB.

  • Топливная форсунка (дизель): 03L 130 277 Q.

  • Корпус термостата в сборе: 03L 121 111 AL.

  • Большой вентилятор радиатора: BERU LE047.

  • Присадка в дизельное топливо: VAG G 001 790 M3 (150 мл).

  2. Трансмиссия и полный приводАКПП6 (Aisin 09M)

  • Масло в АКПП: VAG G 055 025 A2 (нужно ~4–5 л для частичной замены, ~8 л для полной).

    • Аналоги: Toyota ATF T-IV (08886-01705), Mobil ATF 3309, Ravenol ATF T-IV Fluid, Liqui Moly Top Tec ATF 1200, Castrol ATF Multivehicle.

  • Фильтр АКПП: 09M 325 429 / Meyle 100 325 0010.

  • Прокладка поддона: 09M 321 370 A / Meyle 100 139 0003.

  • Комплект (фильтр + прокладка): Meyle 100 137 0005.

  • Уплотнительное кольцо и пробка: кольцо 09D 321 181 B, пробка WHT 000 310 A.

  • Гидроопора АКПП (усиленная от Audi TT): 8J0 199 555 D (убирает клевки и стуки при переключениях).

  Муфта Haldex (4 и 5 поколения)

  • Масло для Haldex 4 / 5: VAG G 055 175 A2 (1 л) / G 060 175 A2 (850 мл) / Volvo 31367940 (1 л).

  • Фильтр муфты Haldex 4: Volvo 31325173 / BorgWarner 2003085 / Land Rover LR032298.

  • Пробки Haldex: Заливная N 902 818 02, Сливная N 910 827 01 / N 908 132 02.

  • Ремкомплекты уплотнений насоса: Haldex 4 — 0AY 598 305, Haldex 5 — 0CQ 598 305.

  Редукторы (Главная передача + Раздаточная коробка)

  • Масло трансмиссионное 75W-90 GL-5: VAG G 052 145 S2 (нужно 2 литра на оба моста).

    • Аналоги: Castrol Syntrax Long Life 75W-90, Motul Gear 300 75W-90, Mobilube 1 SHC 75W-90, Neste Hypoidi S 75W-90, Fuchs Titan 75W-90.

  • Пробки редукторов (4 шт): N 902 818 02.

  Карданный вал

  • Карданный вал в сборе: VAG 5N0 521 101 M / Borsehung B18353.

  • Опора подвесного подшипника: Stellox 71-21361-SX.

  • Подшипник подвесного отдельно: Koyo 60062RSC3.

  3. Тормозная система и жидкости

  Минимально допустимая толщина дисков:

  Передние: 22 мм (новые — 25 мм) | Задние: 10 мм (новые — 12 мм)

  Передние тормоза

  • Тормозные диски (312 мм): 1K0 615 301 AA / 5Q0 615 301 F

    • Аналоги: ATE 24.0125-0158.1, ATE PowerDisc 24.0325-0158.1, Otto Zimmermann 100.3300.20, TRW DF4464S.

  • Тормозные колодки: 5N0 698 151 D

    • Аналоги: ATE 13.0460-7242.2, ATE Ceramic 13.0470-7242.2, TRW DTE GDB1762DTE, Ferodo FDB4057.

    • ⚠️ Важно: Пальцы передних суппортов (ATE) не смазываются!

  • Ремкомплект направляющих втулок: 8V0 698 647 / ATE 11.0101-5407.2.

  Задние тормоза

  • Тормозные диски (282 мм / 286 мм): 1K0 615 601 AD / 5Q0 615 601 G

    • Аналоги: ATE 24.0112-0169.1, Textar 92140803, TRW DF4558, Otto Zimmermann 100.3315.20.

  • Тормозные колодки: 3AA 698 451 B / 3AA 698 451 A

    • Аналоги: ATE 13.0460-2880.2, ATE Ceramic 13.0470-2880.2, TRW DTE GDB1763DTE.

  • Смазка для направляющих задних суппортов: VAG G 052 150 A2 / TRW PFG110.

  Тормозная жидкость & Антифриз

  • Тормозная жидкость (DOT 4 Class 6 / Low Viscosity):

    • VAG B 000 750 M3 (1 л) / B 000 750 M1 (0.25 л). Для полной замены требуется ~1.3 литра.

    • Аналоги: ATE SL.6, Textar DOT4 PRO, Castrol React DOT 4 Low Temp, Liqui Moly SL6 DOT 4, TRW ESP.

  • Антифриз:

    • Концентрат G13: VAG G 013 A8J M1 (требуется 3 бутылки по 1.5 л для разведения 1:1 с дистиллированной водой).

    • Готовый G12Evo (-35°C): VAG G 12 E 050 A2 (1.5 л).

  4. Подвеска и ходовая частьПередняя подвеска

  • Стойки стабилизатора (комплект 2 шт): VAG 1K0 498 315 A / Lemforder 26774 01.

  • Шаровые опоры: Lemforder 26773 02 (правая) / Lemforder 26772 02 (левая).

  • Задний сайлентблок переднего нижнего рычага:

    • С двумя отверстиями (мягкий комфорт): Meyle 100 610 0027/HD.

    • Цельный / без отверстий (усиленный, четкий руль): Lemforder 27134 01 (от Audi RS3).

  • Передний сайлентблок переднего рычага: Lemforder 29916 01.

  • Болты крепления рычагов: N 105 607 02, N 106 403 01.

  • Смазка для сайлентблоков при запрессовке: Febi 31942.

  Задняя подвеска

  • Стойка заднего стабилизатора: VAG 1K0 505 465 AA / Lemforder 26775 02 / Meyle 116 060 0023/S.

  • Задние пружины: Lesjöfors 4295082.

  • Задняя ступица в сборе с подшипником: NTN-SNR R154.56 / FAG / SKF.

  Комплект для замены передних амортизаторов / опорных подшипников

  • Пыльники (2 шт): 6N0 413 175 A

  • Опоры амортизатора (2 шт): 1K0 412 331 C / Lemforder 31770 01

  • Отбойники (2 шт): 1K0 412 303 M

  • Опорные подшипники (2 шт): 1K0 412 249 B (или 6N0 412 249 E)

  • Полный комплект крепежа:

    • Гайка штока амортизатора (2 шт): N 910 216 01

    • Центральный болт кулака (2 шт): N 909 548 02 + гайка N 101 064 02

    • Болты крепления опоры к кузову (6 шт): N 101 277 07

    • Гайки стоек стабилизатора (2 шт): N 015 081 6

    • Гайки шаровых опор (6 шт): N 103 320 02

    • Болты ступицы центральные (2 шт): WHT 005 437

    • Гайки рулевых наконечников (2 шт): N 909 429 02

  5. Стеклоочистители (Дворники)

  • Комплект передних щеток (600 мм + 530 мм): VAG 5N1 998 002 / Bosch Aerotwin 3397007430 (A430S) / Valeo 574643.

  • Водительская щетка отдельно (600 мм): 3C8 955 425 B / Denso DU053L.

  • Пассажирская щетка отдельно (530 мм): 5N1 955 426.

  • Задняя щетка (стандарт 335 мм): 7E0 955 425 / 6Q6 955 425 A / Bosch 3397008006.

  • Задняя щетка (увеличенная от Touran 400 мм - чистит большую площадь): Bosch 3397008009 / Valeo 574300.

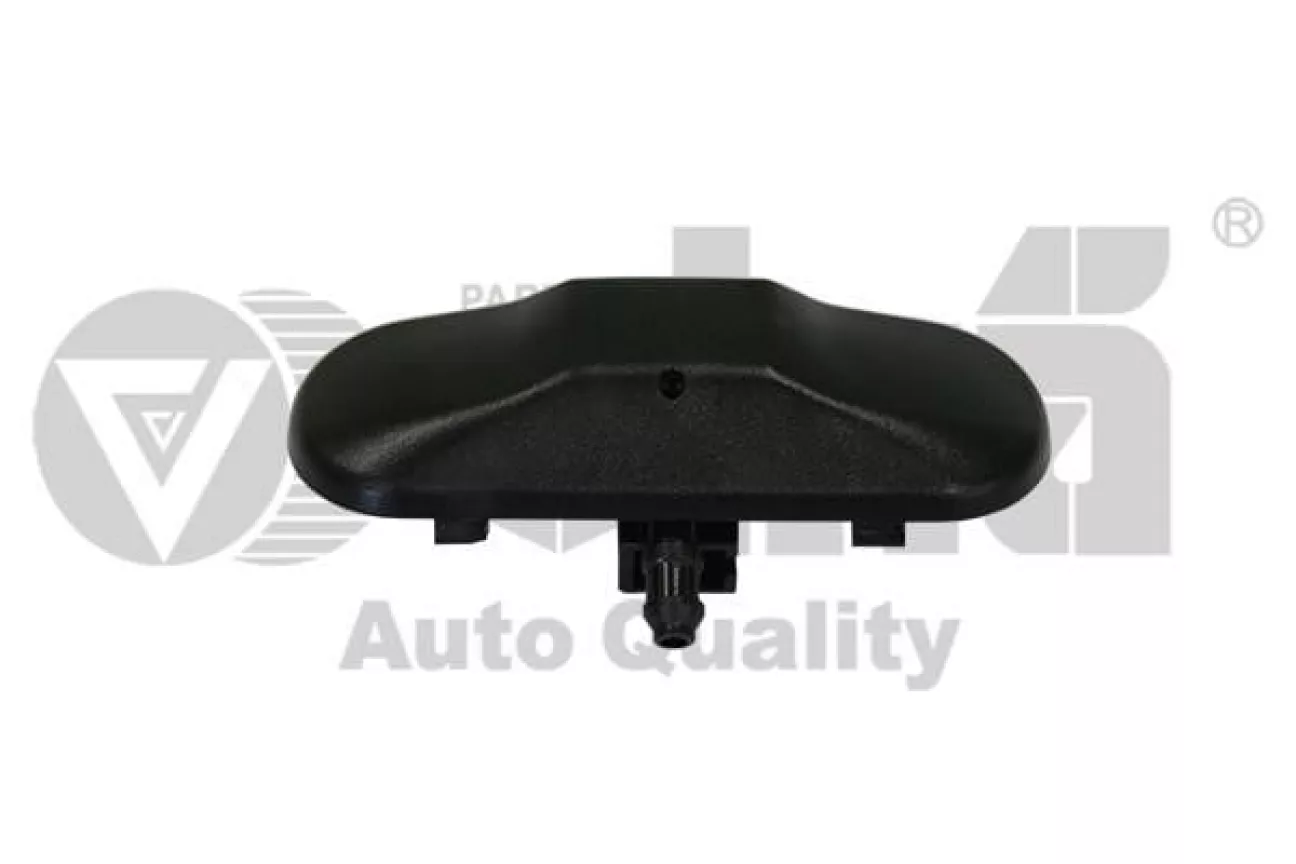

  • Форсунки омывателя лобового стекла (веерные): VAG 1T0 955 985 9B9 / Vika 99551814601.

  6. Аксессуары, кузов и полезные доработки

  • Аккумуляторная батарея (AGM / EFB / Ca-Ca): Varta Blue Dynamic E11 74Ah 680A (574 012 068).

  • Лопатки / веерные накладки и защита:

    • Защита топливного бака: Motodor 12706.

    • Теплозащитный экран кардана: 5N0 521 441.

    • Дополнительные уплотнители капота: VAG 3C0 823 699 (2 шт) + задний 1Z0 823 723 A (1 шт) — защищают подкапотку от грязи.

    • Газовые упоры капота (комплект установки): RIVAL A58022 / UVWTIG011.

  • Салон и багажник:

    • Органайзер/пенопластовый ящик в докатку: 8P0 012 109 E.

    • Сетка под полку багажника: DMK 630 002.

    • Сетка напольная в багажник: DMK 800 001.

    • Коврик багажника: Novline NLC5121B13.

    • Текстильные коврики: VAG 5N1 061 441 HA469 / Boratex BRTX1053.

  • Стайлинг и кузовные детали:

    • Накладки на педали (нержавейка): 5L1 064 205 + упор для ноги 1K1 864 551 SUB.

    • Светодиодная подсветка номерного знака (оригинал): VAG 000 052 110.

    • Защитные молдинги на двери (черный пластик): 5L0 853 515 9B9 / 5L0 853 516 9B9 / 5L0 853 753 9B9 / 5L0 853 754 9B9.

    • Подкрашивающий карандаш сколов (комплект краска + лак): VAG LST 0P2 C9X (подбирается по коду краски).

    • Колесная шпилька / болт: Febest 2385B-002.
