Встановлення ПТФ та ЗПТФ на VW Tiguan Allspace (USA)

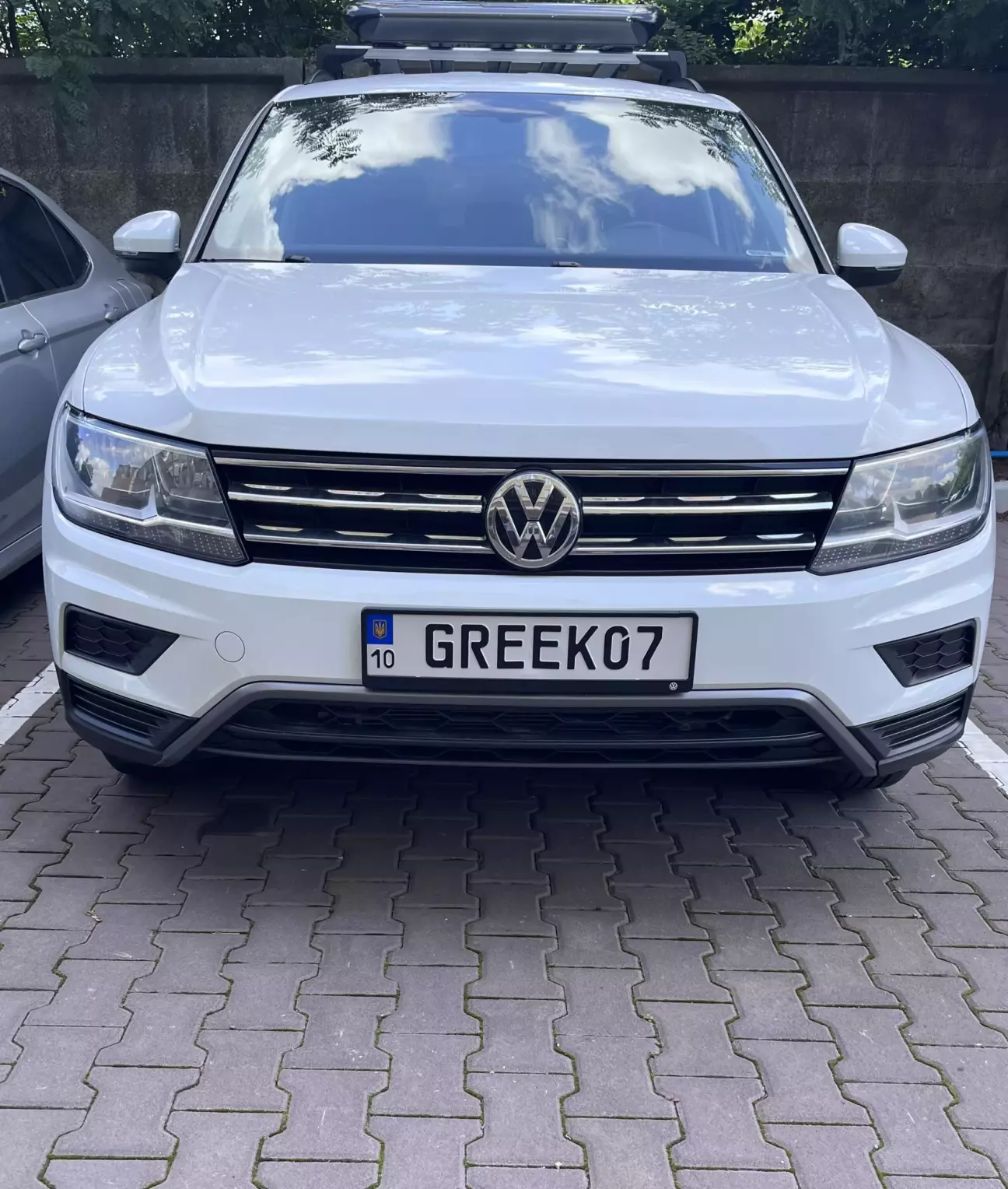

На  деяких комплектаціях американських Tiguan Allspace з заводу не передбачені передні протитуманні фари,

а задньої взагалі немає ні на одної комплектації.

Вирішив виправити цей недолік і довести авто до європейських стандартів шляхом позбавлення а/м освітлення ЗХ з лівої сторони. Може комусь і не вистачатиме світла ЗХ, але ж на европейці вистачає, чим ми гірше ))))) Поїхали…..



Що знадобилось:

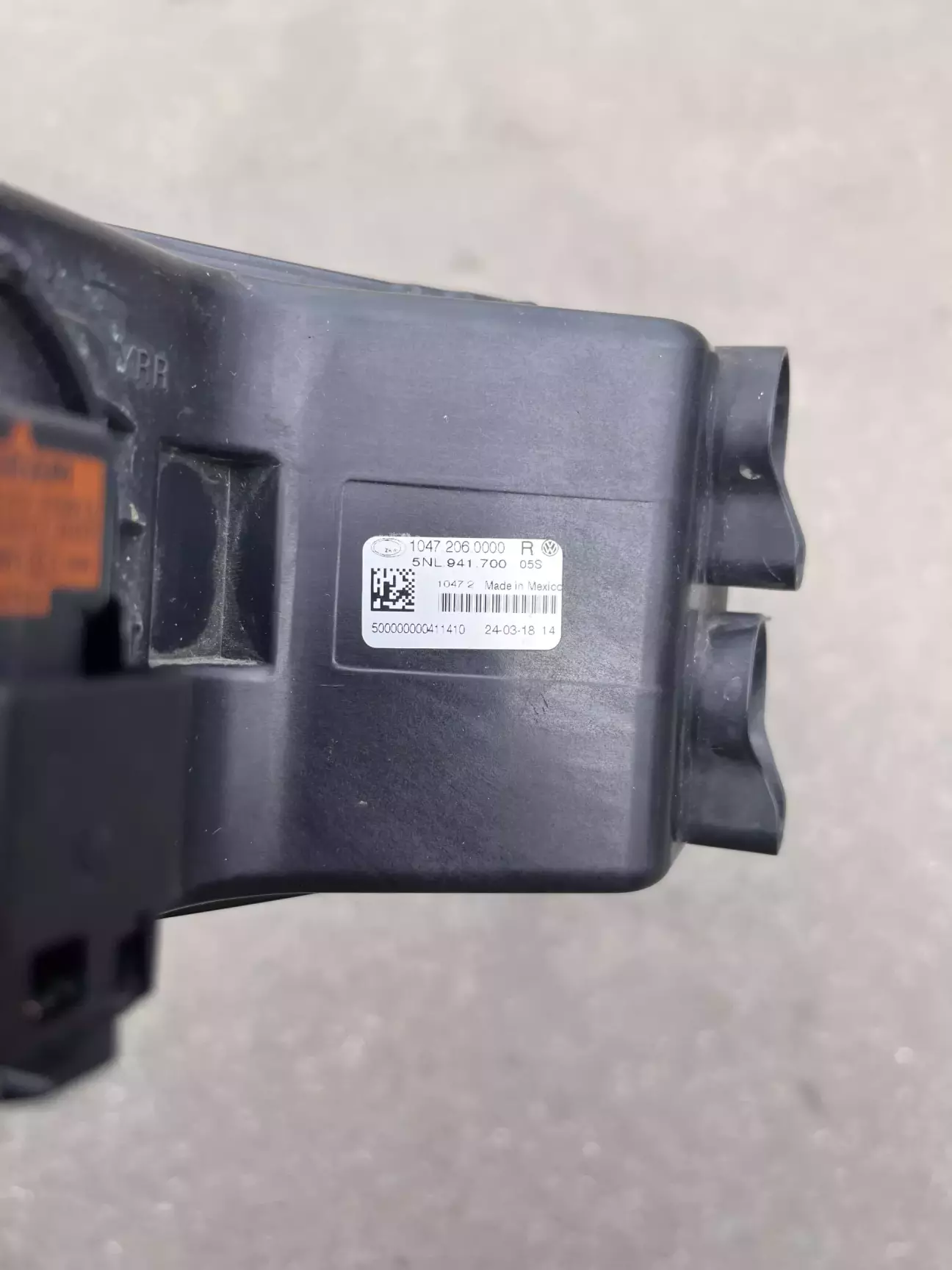

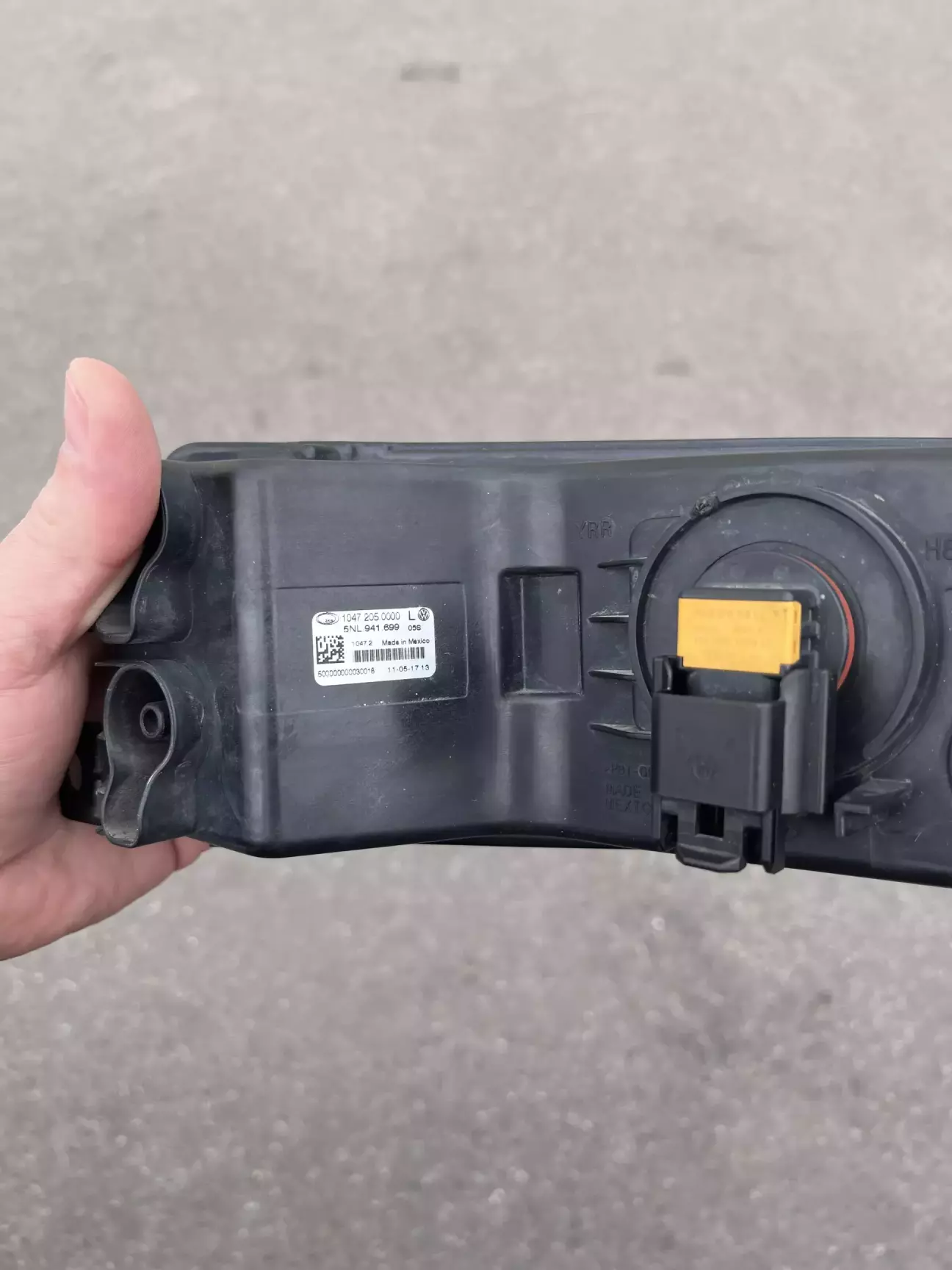

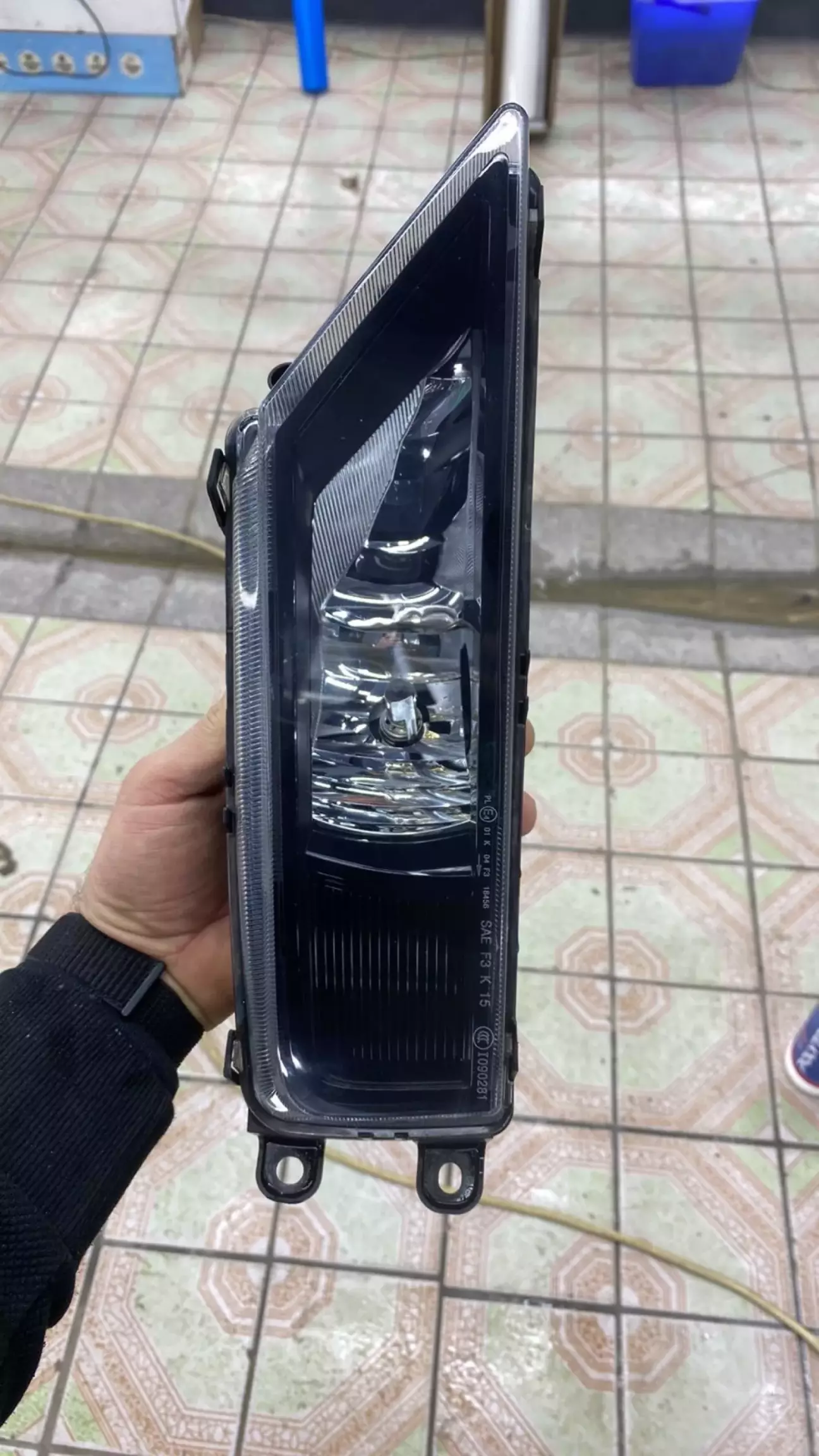

-Оригінальні передні протитуманні фари 5NL941699/5NL941700.

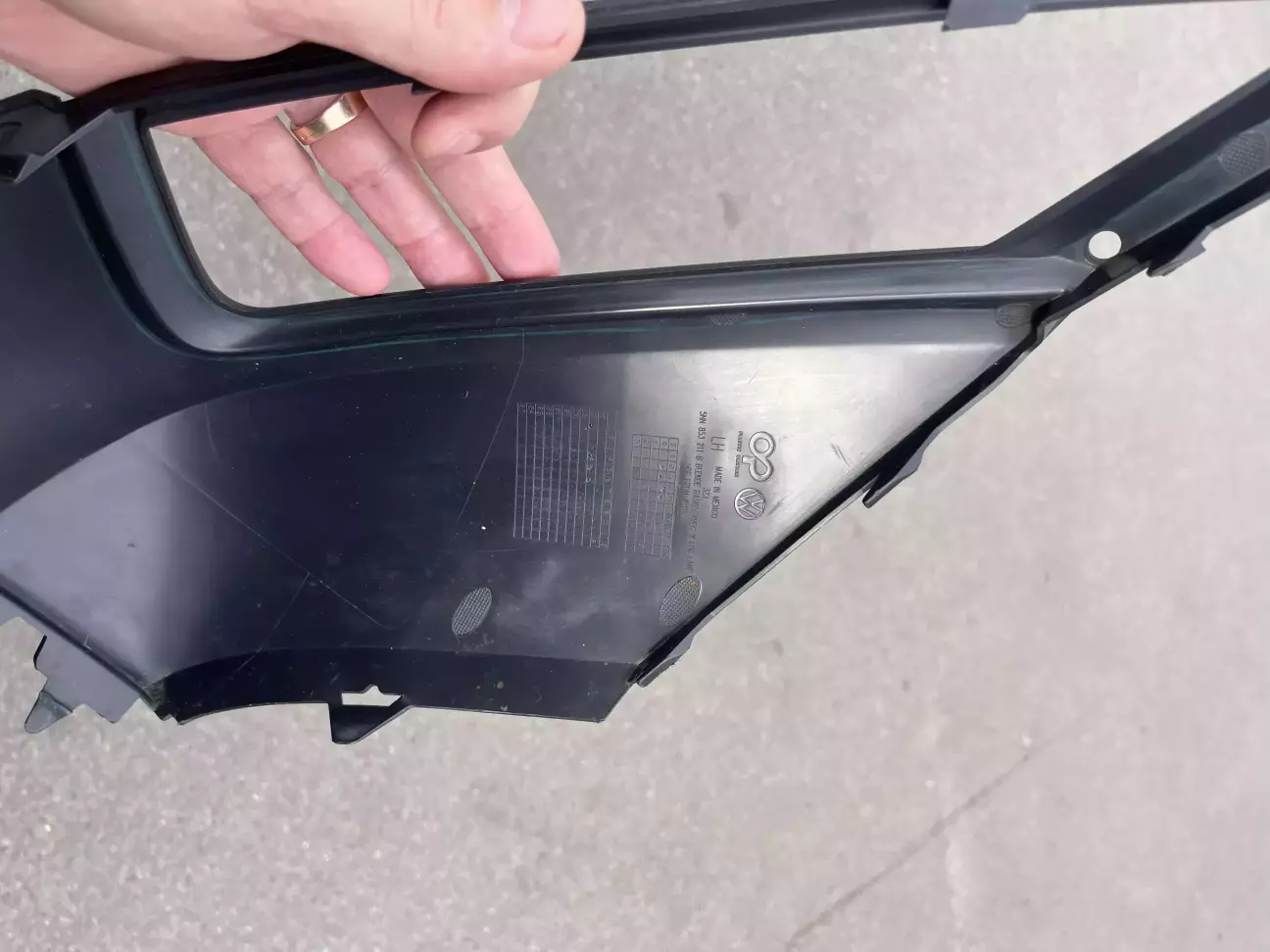

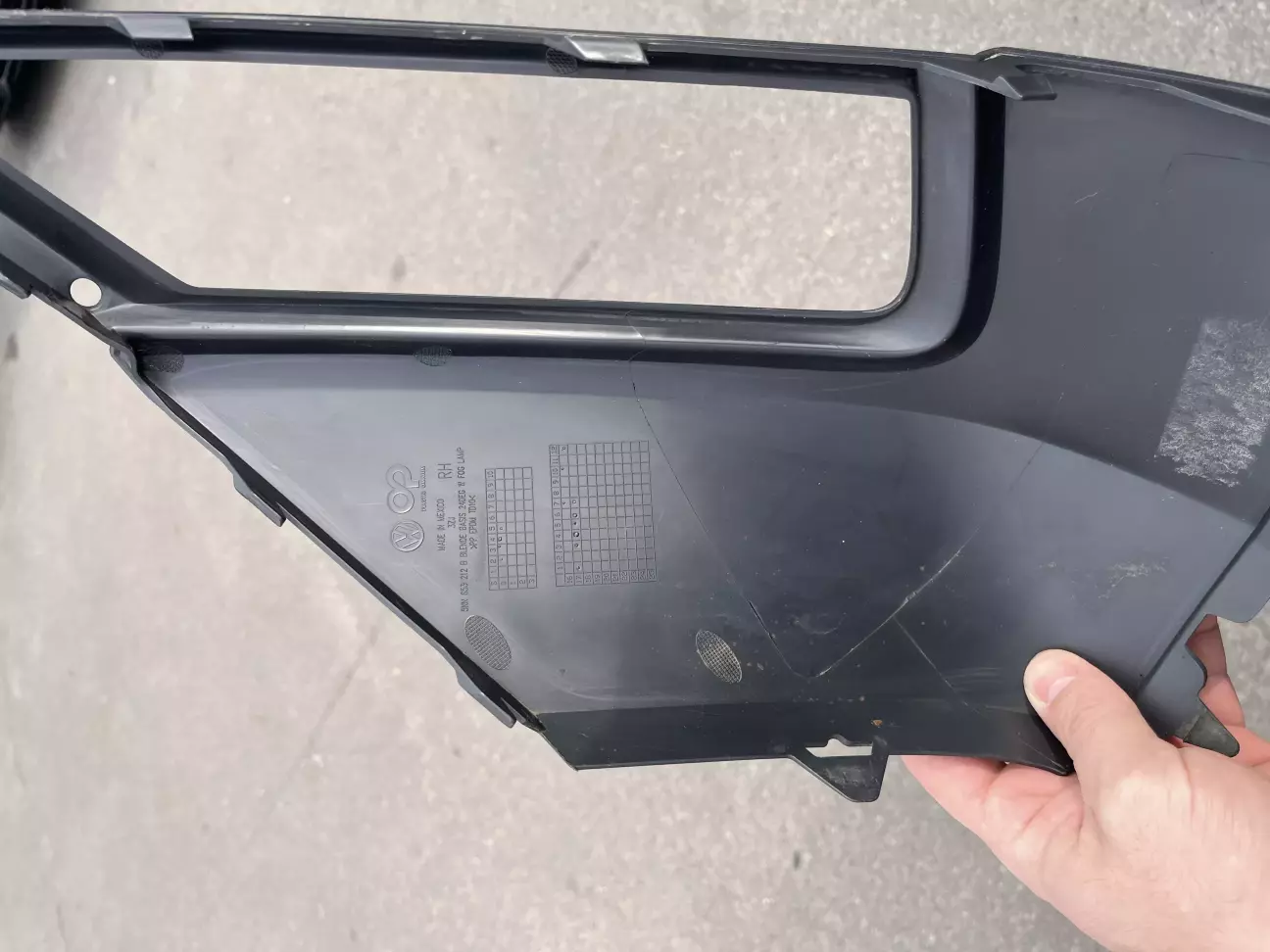

-Рамки під ПТФ 5NN853211B/5NN853212B.

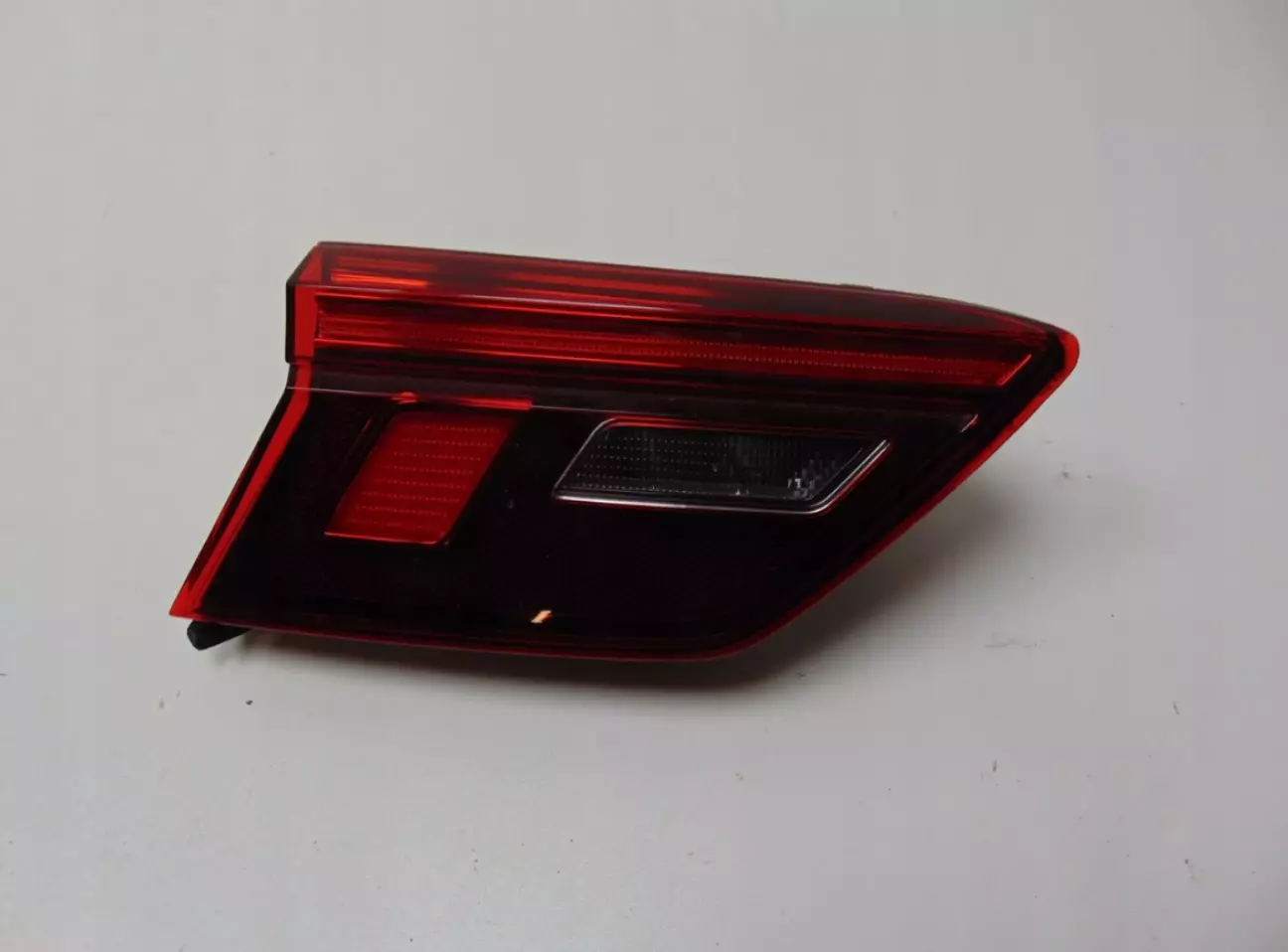

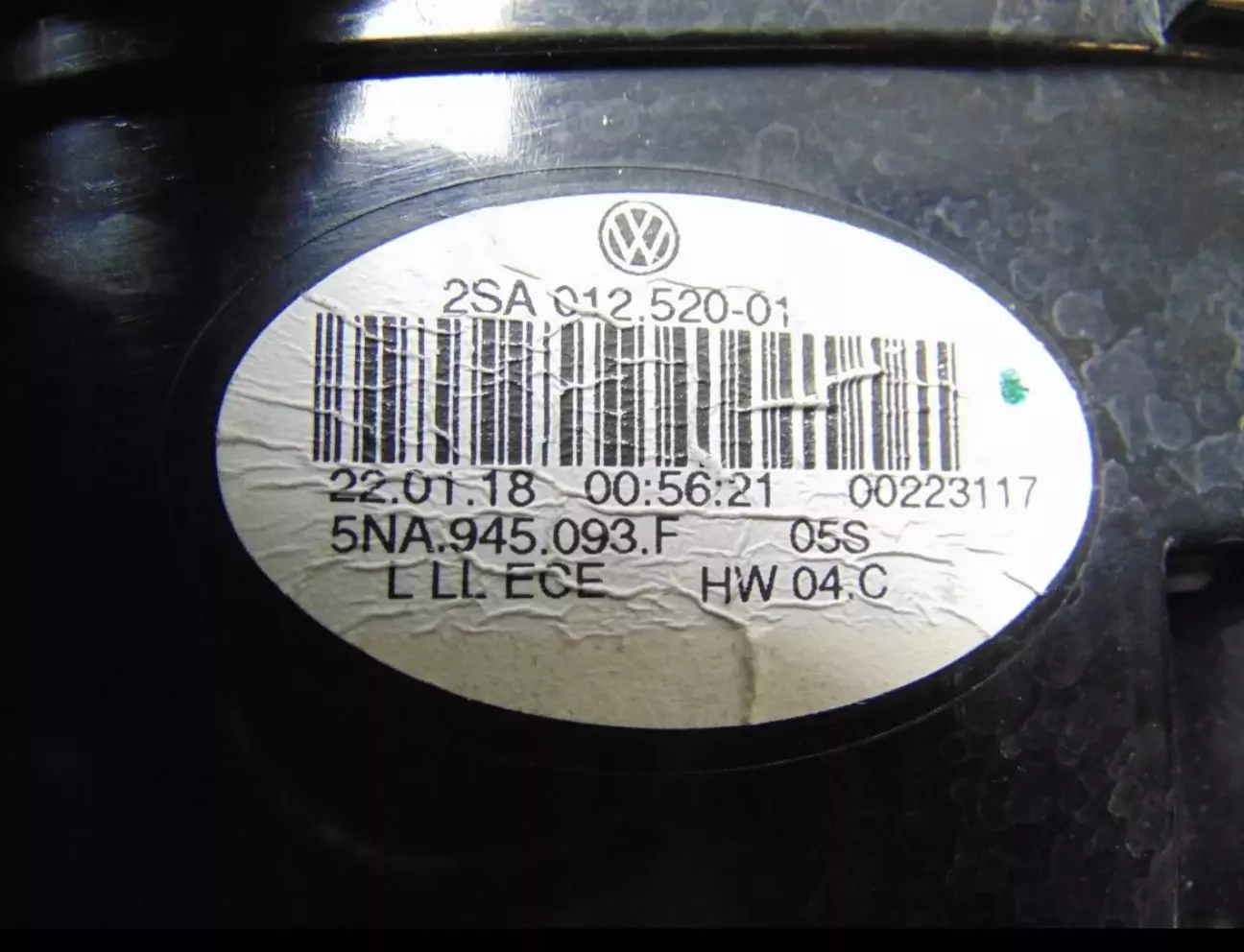

-Задній ліхтарь з європейського Tiguan 5NA945093F.

-Проводка для підключення до блоку,  дроти та піни придбав у @autoconnector.

 Фішки дали в навантаження до ПТФ )))

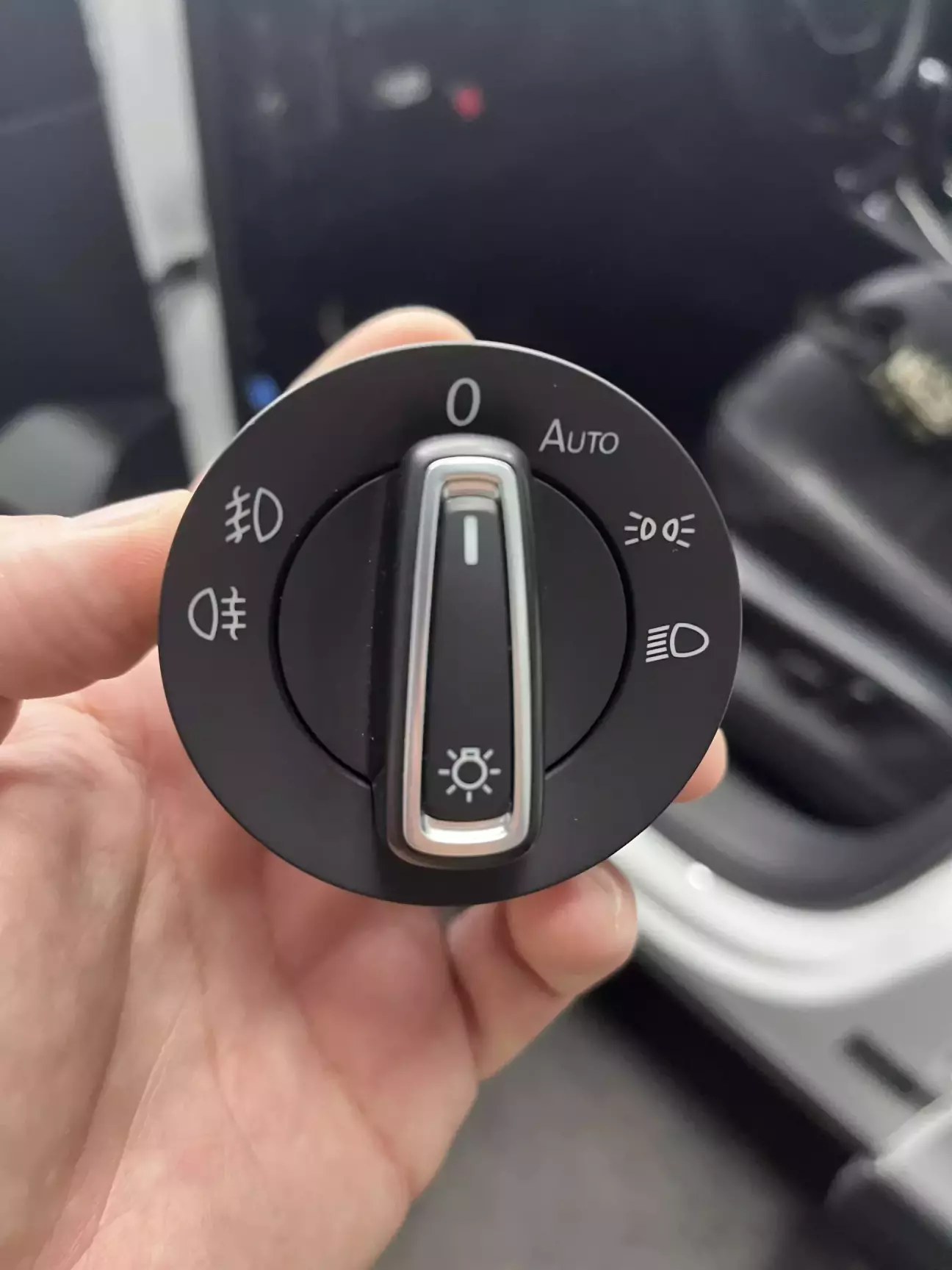

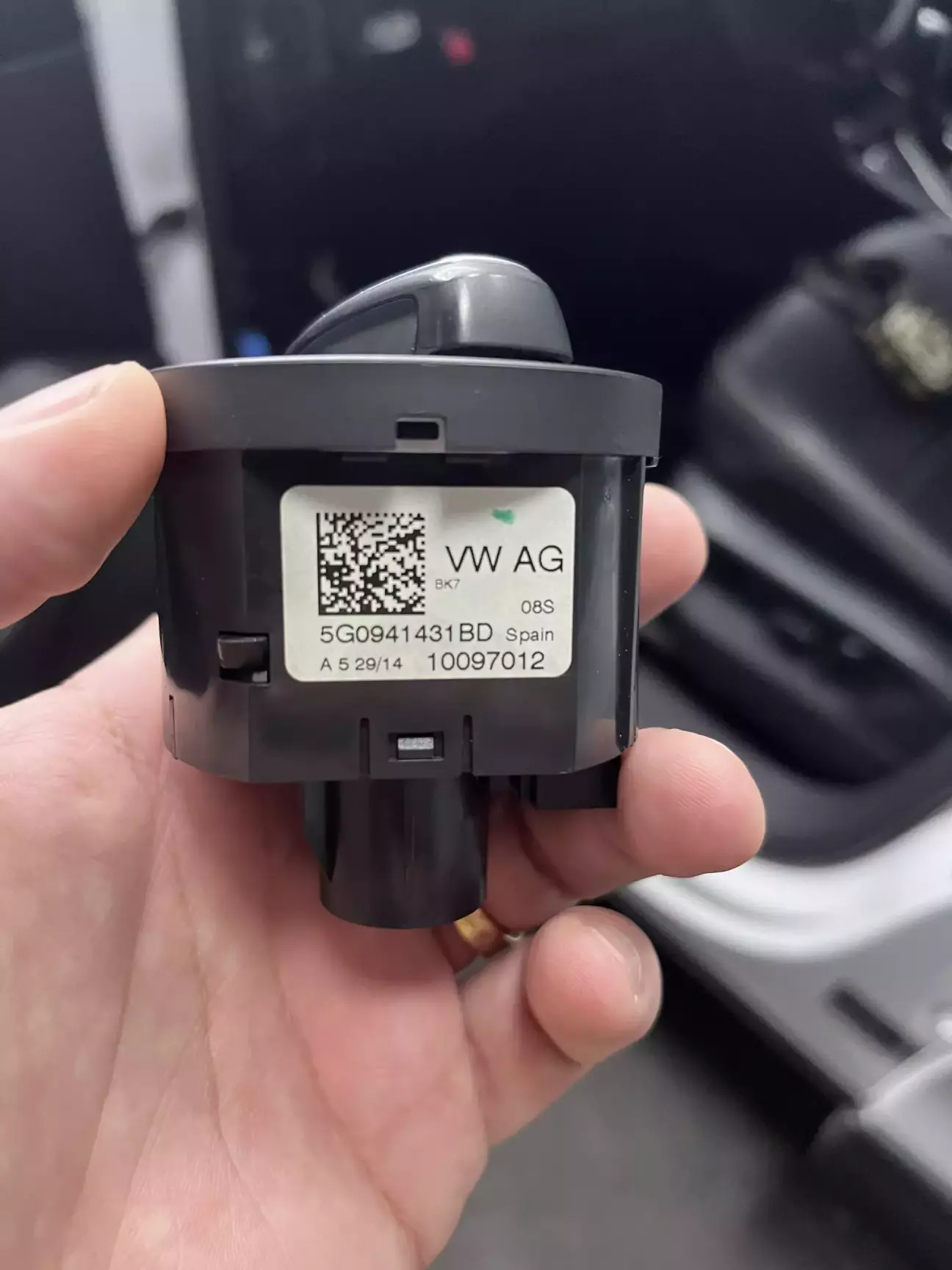

-перемикач увімкнення світла з підтримкою Auto світла/ПТФ/ЗПТФ 5G0941431BD;

Гадаю безпосередньо процес встановлення ліхтарів , описувати не треба )))

  ПТФ:

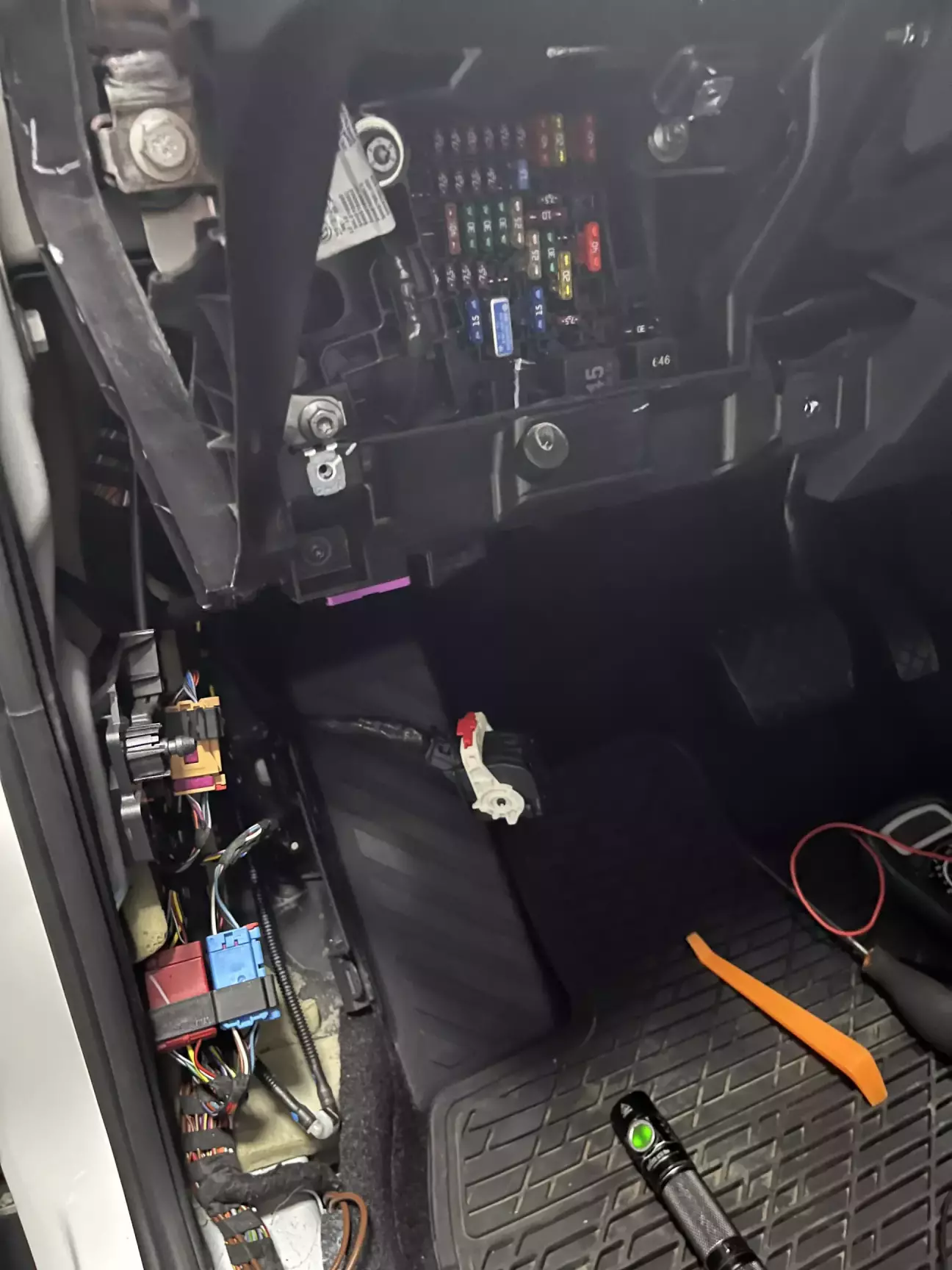

 На ліву ПТФ дріт протягую під акумулятором, площадку АКБ разом з  коробом повітряного фільтра демонтую . На праву сторону дріт протягую під жабо, по заводському жгуту. Підключаю їх до пінів В5 і В45 розʼєму Т46В блоку ВСМ.

Масу беру від точок на лонжеронах , які знаходяться найближче всього.

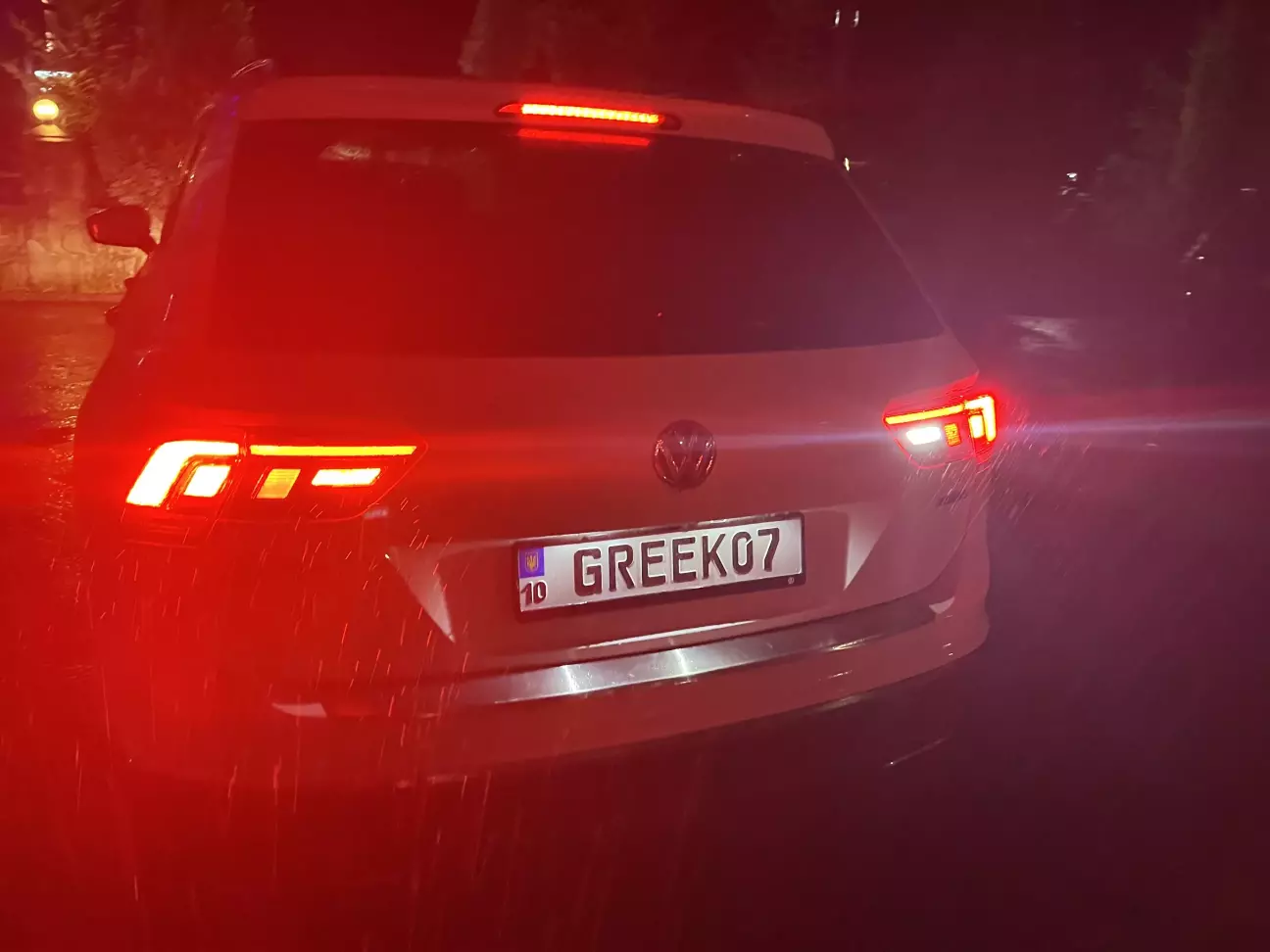

  ЗПТФ:

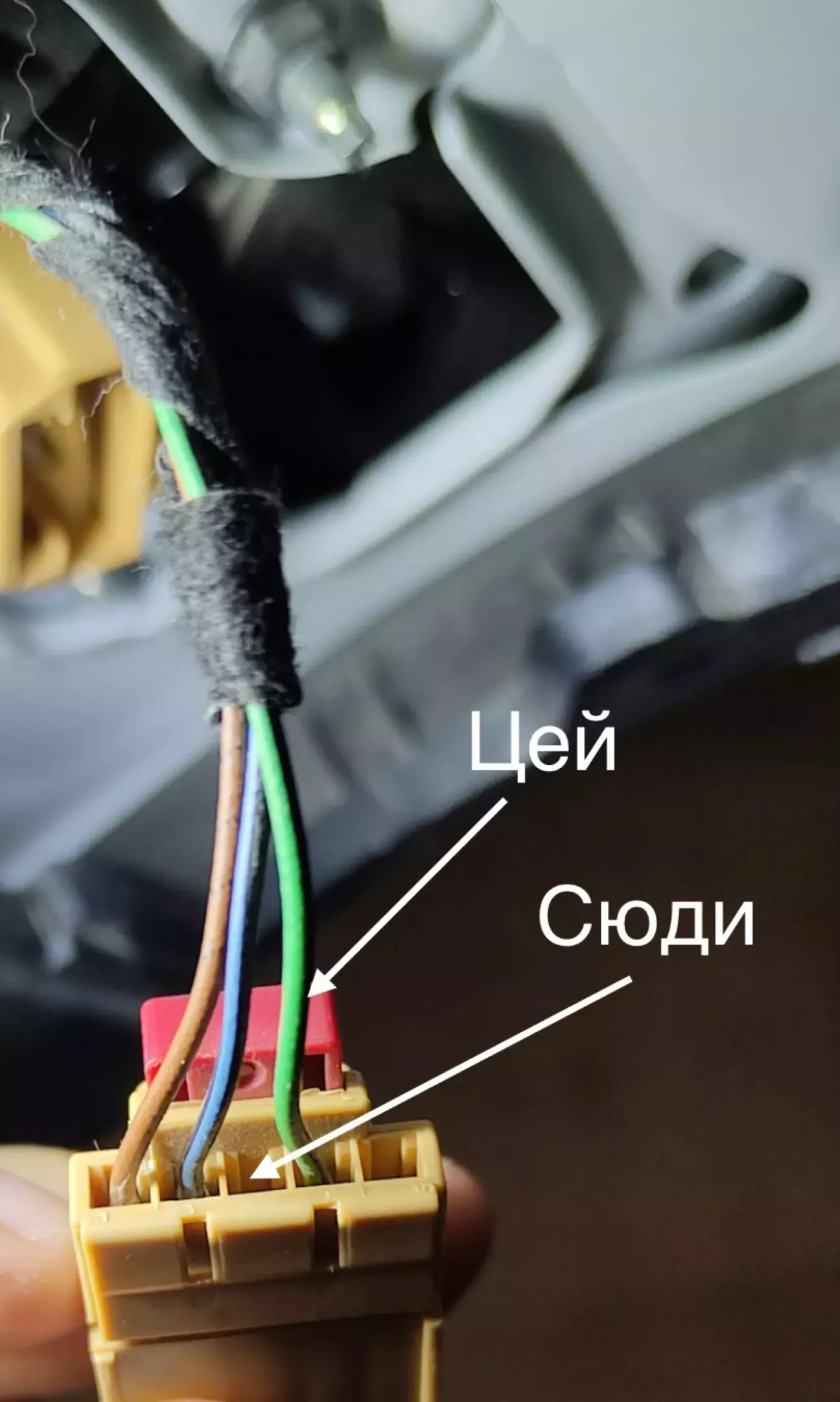

Тут протягувати дроти не потрібно, нам знадобиться один дріт, який ми візьмемо зі штатної проводки  заднього ліхтаря, шляхом переміщення дроту з 4 на 3 отвір штатного розʼєму .

Далі потрібно трохи попрацювати натвілєм по розʼєму , зменшити трохи направляючі , щоб розʼєм входив до ліхтаря.

  Далі проводимо адаптації/ кодування блока, вказуємо, що у нас встановлений перемикач з підтримкою ПТФ/ЗПТФ, налаштовуємо звичайну роботу від перемикача, за бажанням налаштовуємо підсвітку поворотів при повороті керма, вмикання ПТФ  разом з дальнім світлом, призначаємо  канал лівого ЗХ на роботу ЗПТФ.

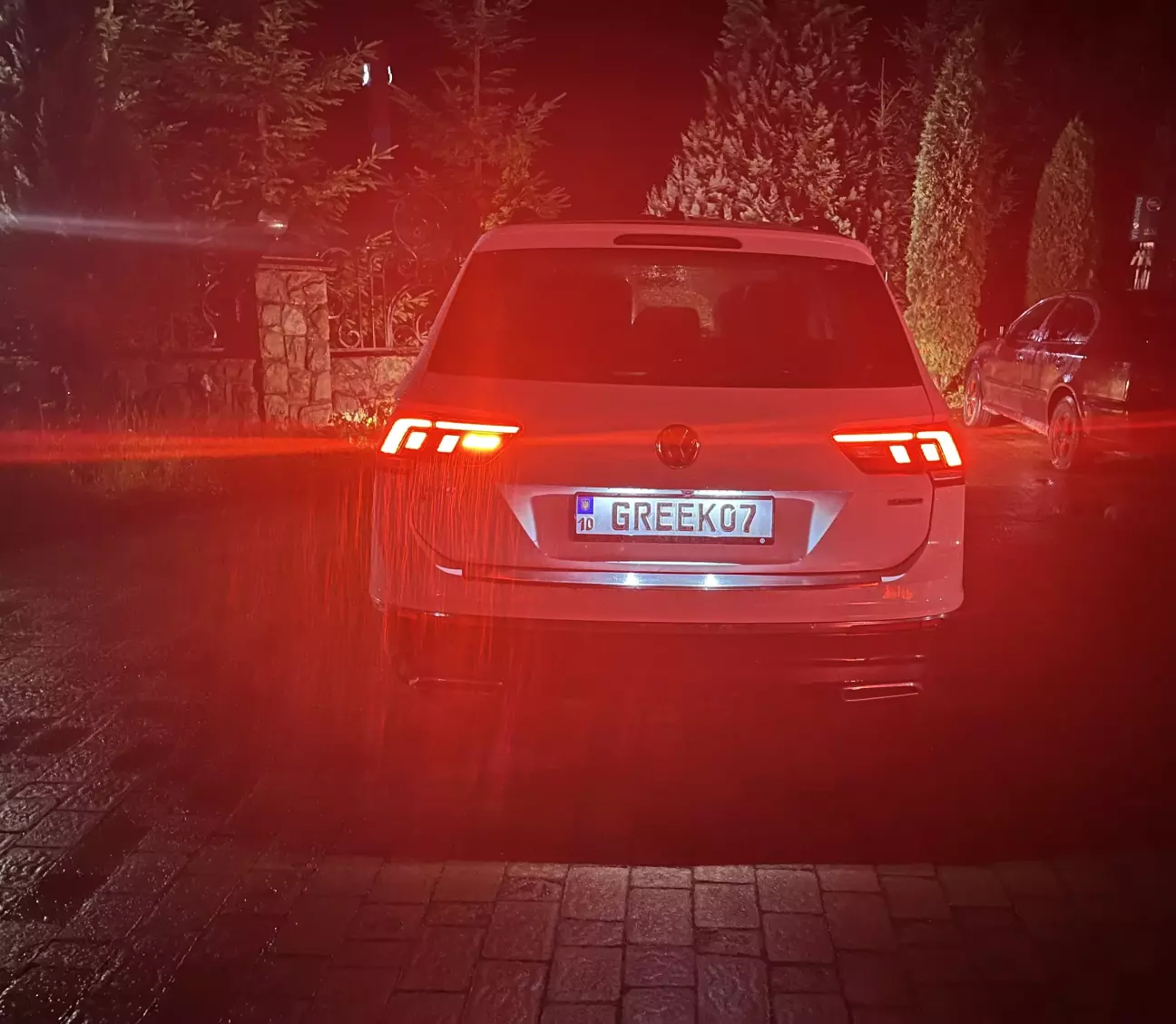

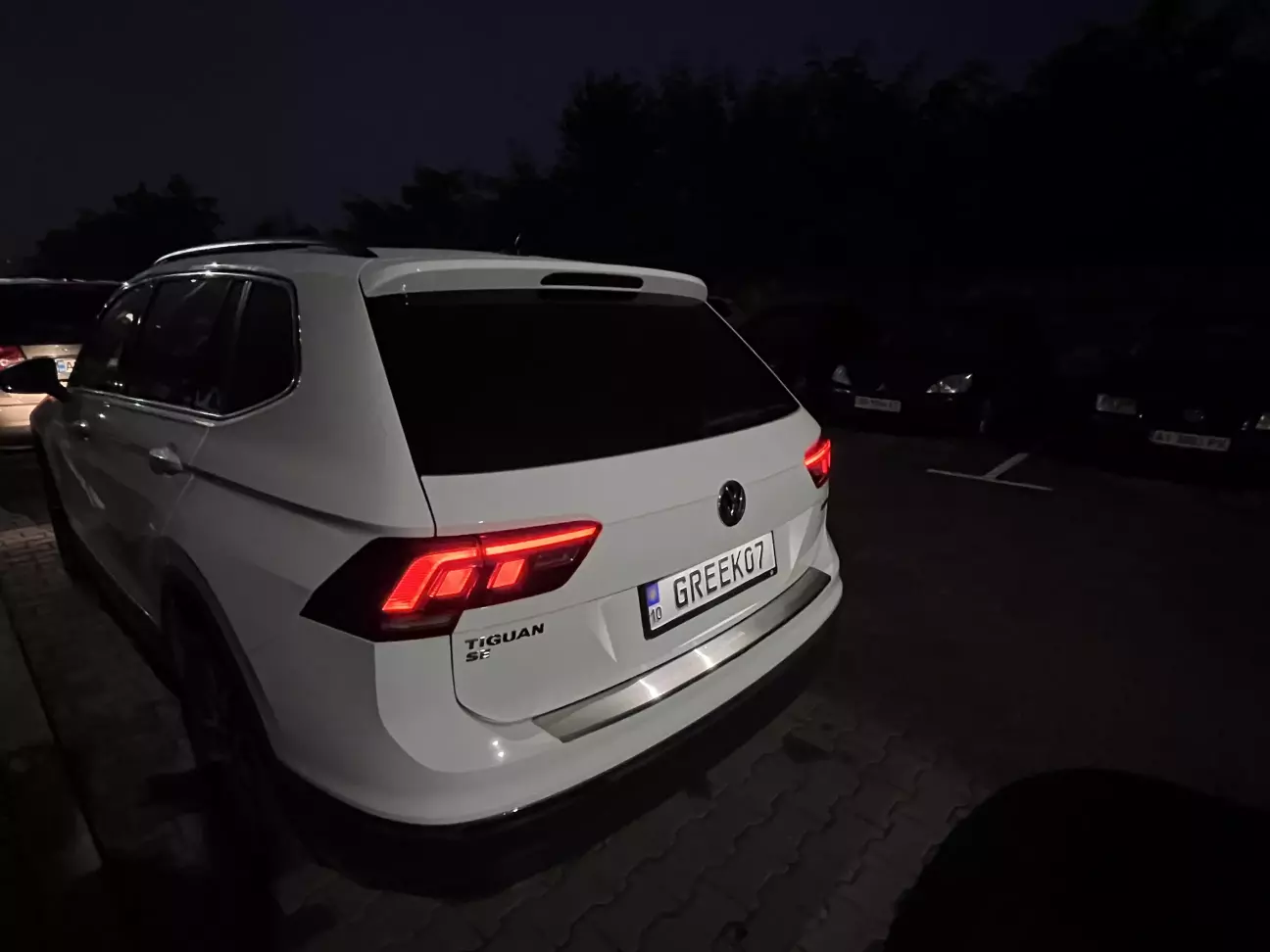

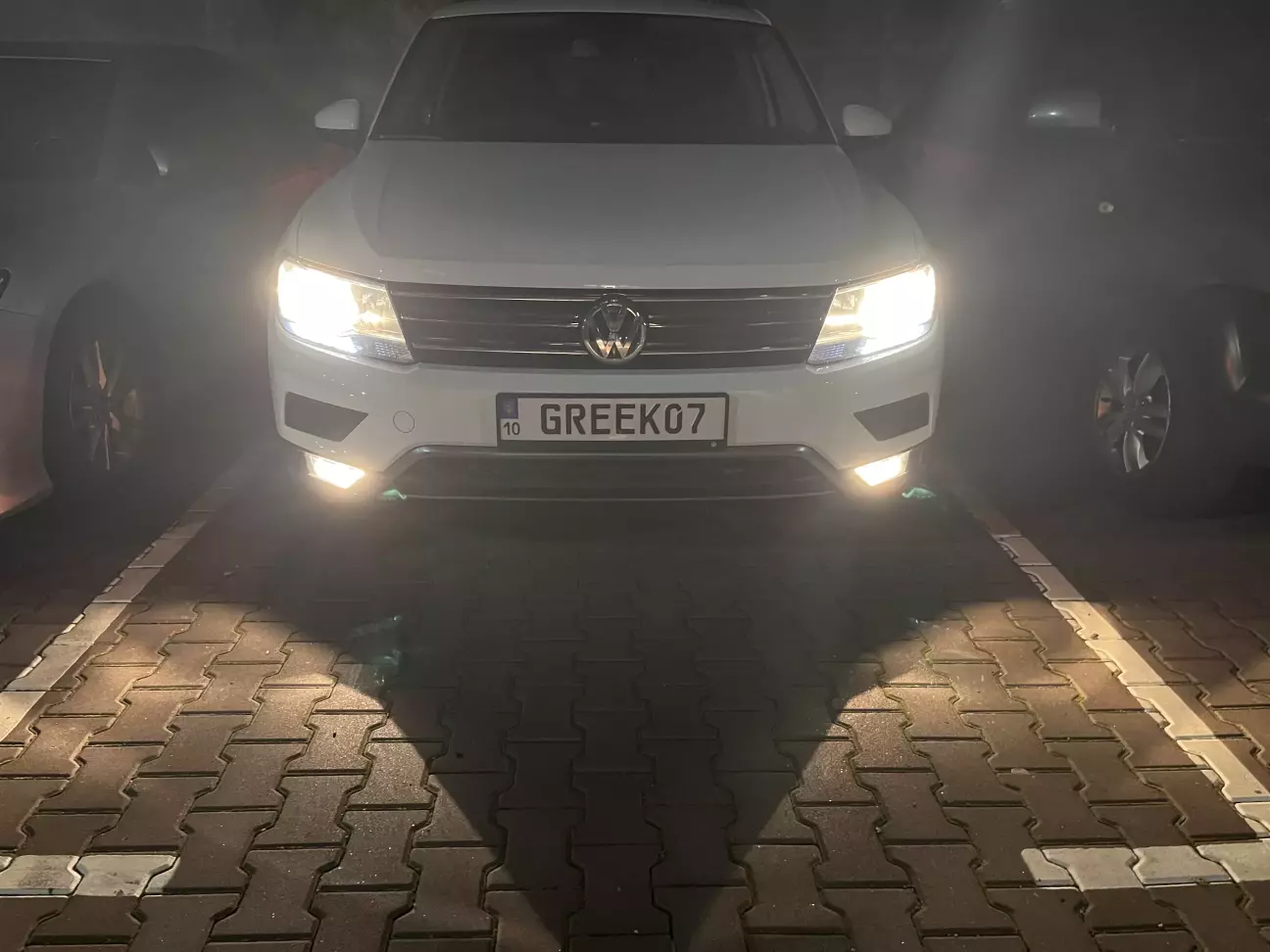

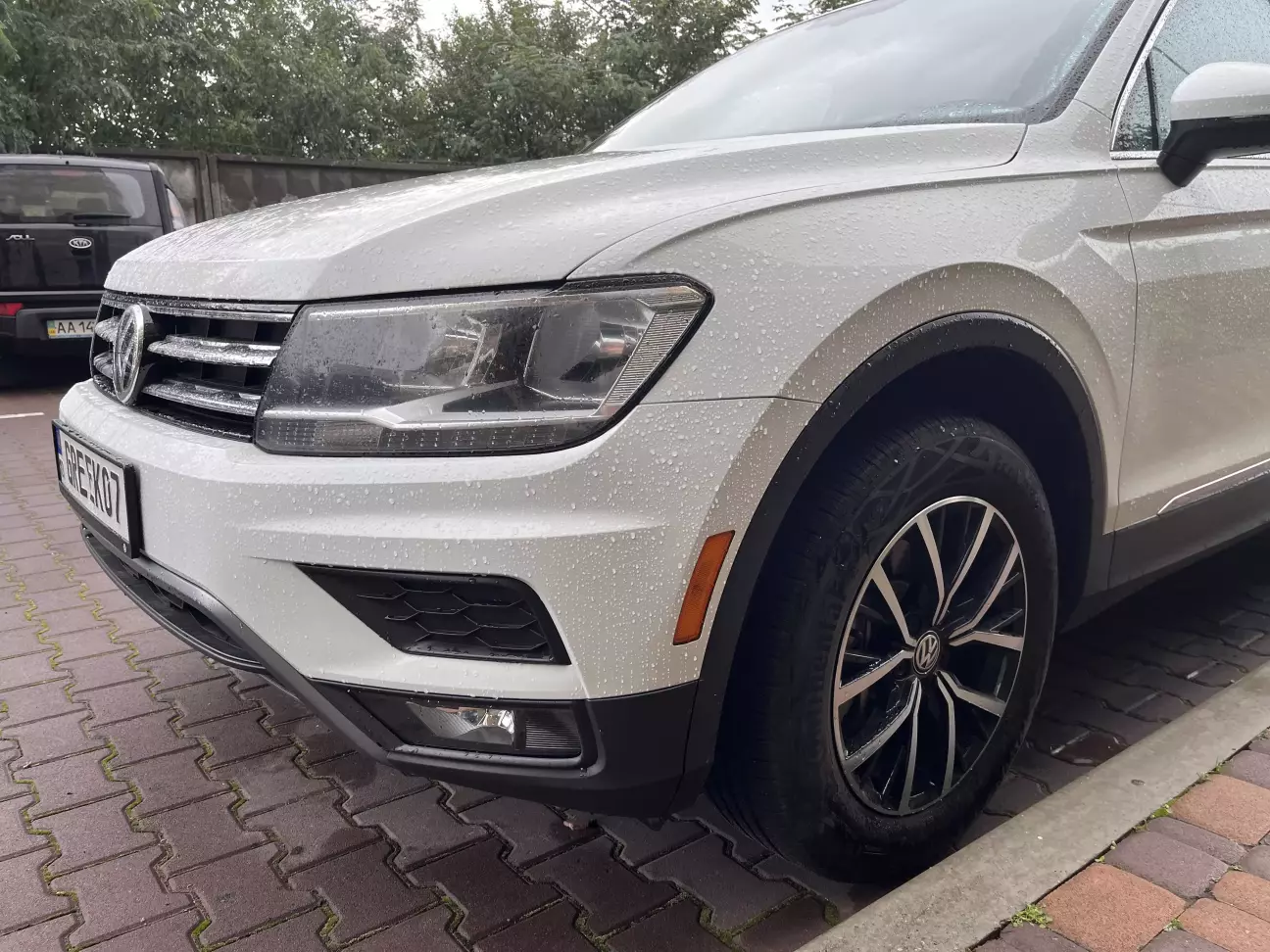

  Тепер у машині повноцінні ПТФ і ЗПТФ.

Все працює так само, як на європейцях

Всім дякую за увагу.

Ціна питання 9500 UAH, Пробіг 64150 км.
