Встановлення кнопки відкривання багажника з салону

1. Ідея та початок роботи
Якось помітив, що в Opel Astra є кнопка для відкривання багажника з салону. Вирішив з’ясувати, як реалізувати подібну функцію у Zafira Tourer C.
Оскільки замок багажника має електричний привід, логічно було припустити, що його керування відбувається через блок BCM.

2. Пошук схеми та перевірка

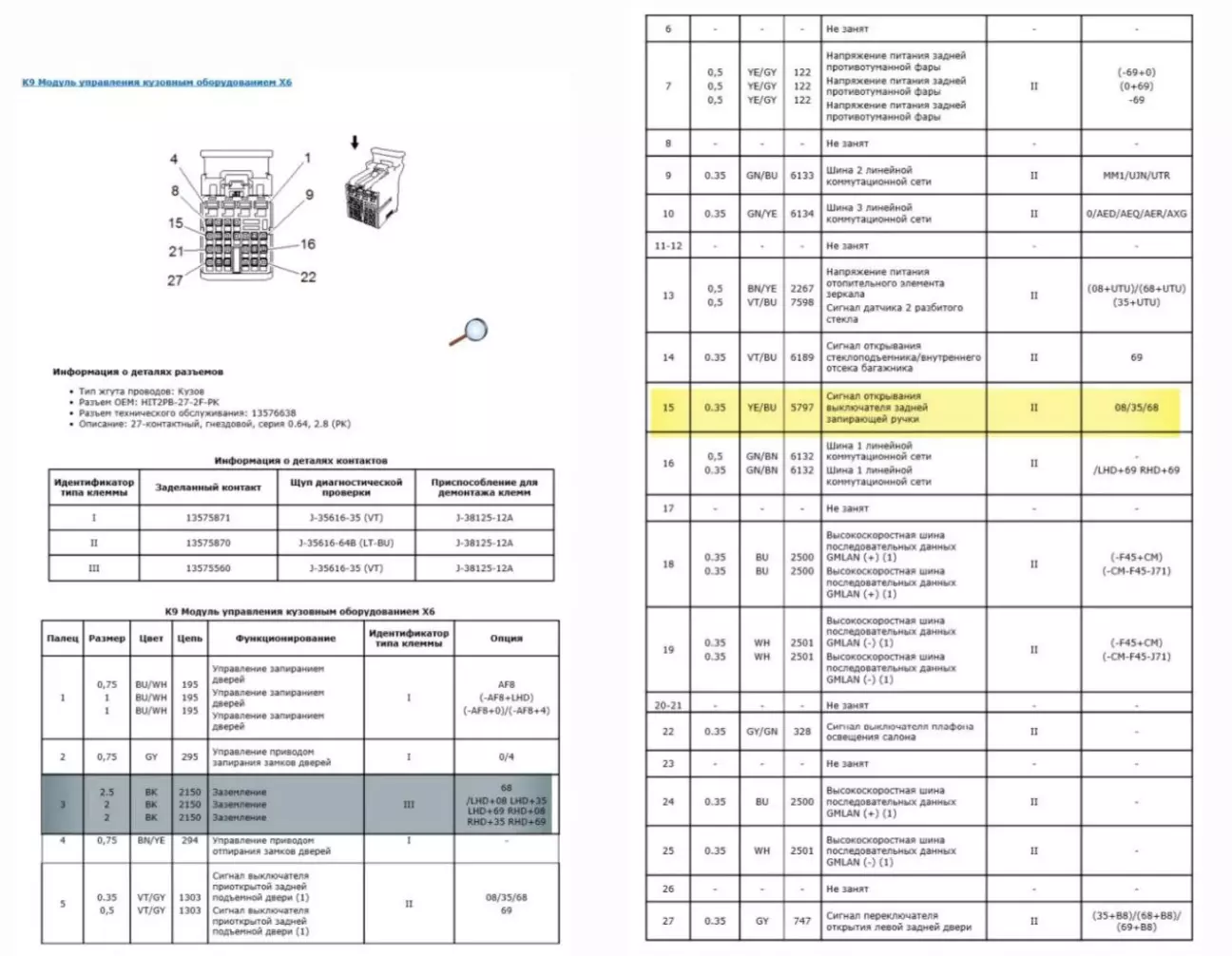

Знайшов схему BCM (на жаль, не пам’ятаю джерело) і визначив потрібні контакти роз’єму Х6 (рожевий роз’єм) модуля керування К9:

• 15-й пін — “+” (жовтий з синьою смужкою) — йде до кнопки відкривання багажника.

• 3-й пін — “–” (чорний) — маса.

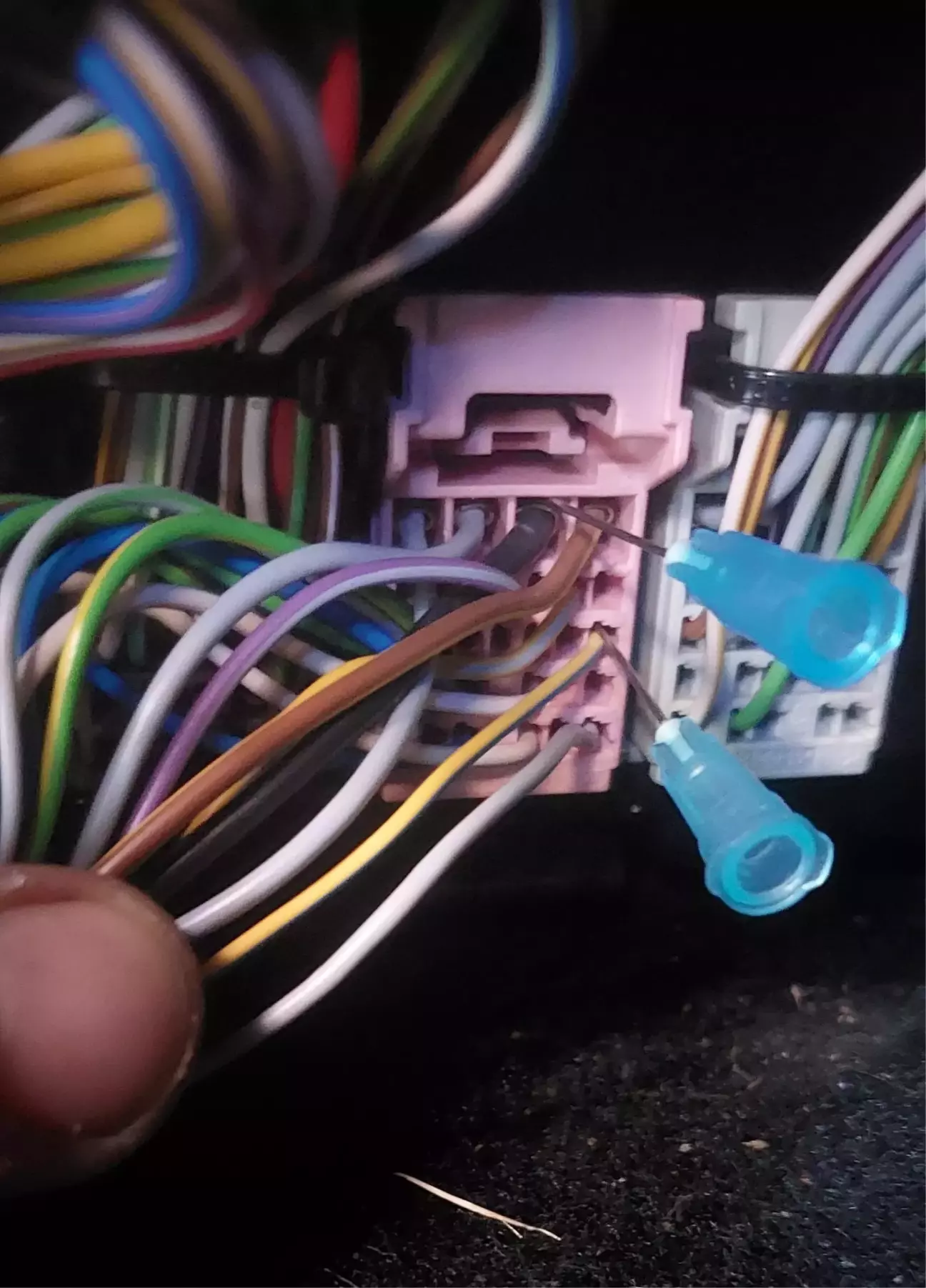

Для тесту замкнув ці контакти — багажник відкрився. ✅

Отже, можна сміливо встановлювати кнопку в салоні.

3. Вибір і доопрацювання кнопки
Замовив кнопку потрібного типу.

Після отримання з’ясував, що її світлодіод засвічується лише під час натискання — це мене не влаштовувало, адже в темряві її буде складно знайти.

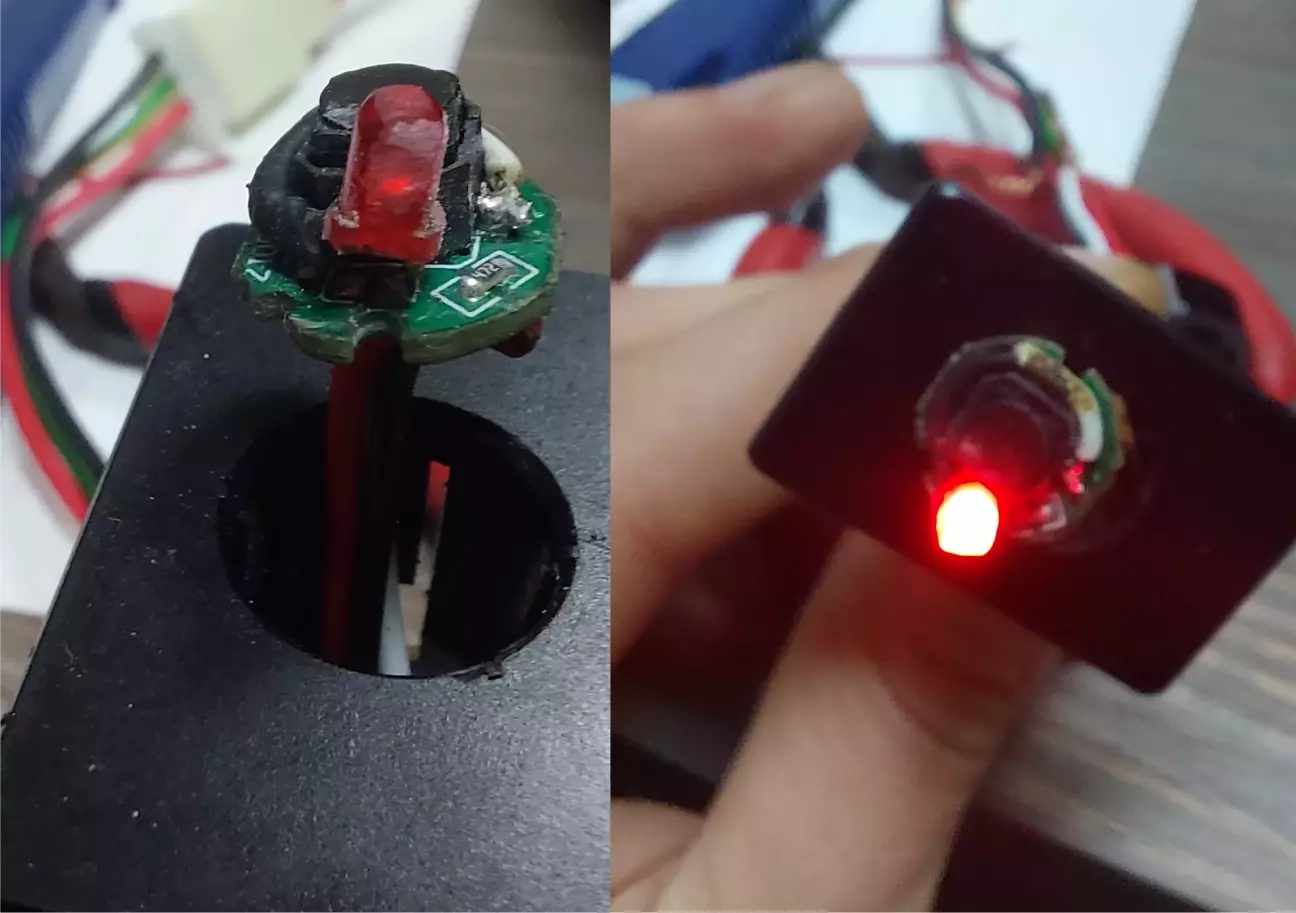

Розібрав кнопку, переглянув схему й вирішив трохи змінити підключення:

• випаяв оригінальний SMD-діод;

• замінив його на діод від системного блока ПК;

• трохи сточив діод, щоб не заважав натисканню.

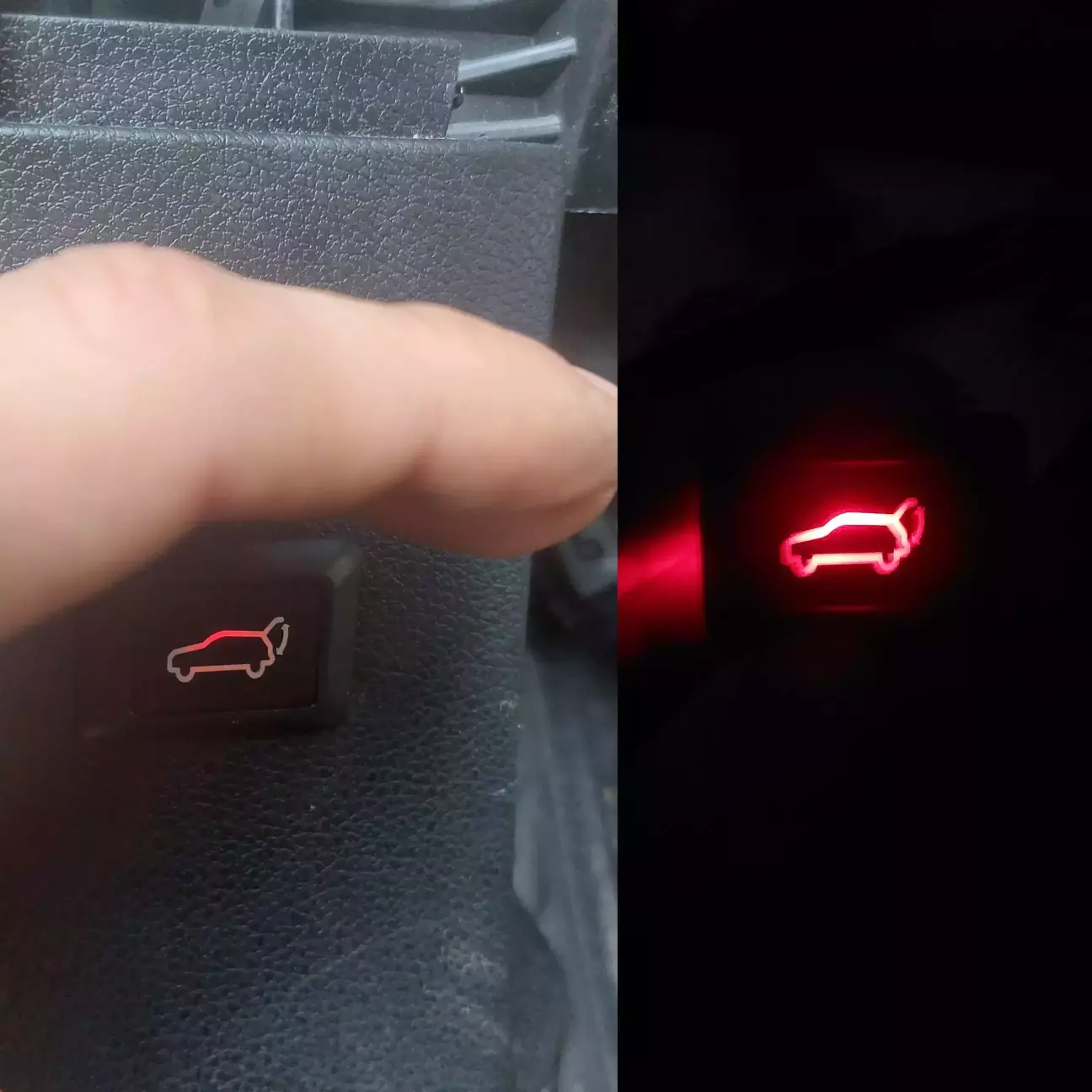

Тепер кнопка світиться постійно, коли ввімкнено габарити та підсвітку панелі. Все працює як треба — хоча вигляд залишився скромний 🙂.

4. Вибір місця для встановлення
Розглядав різні варіанти:

• у Astra кнопка розташована на панелі;

• у Insignia — на дверці водія.

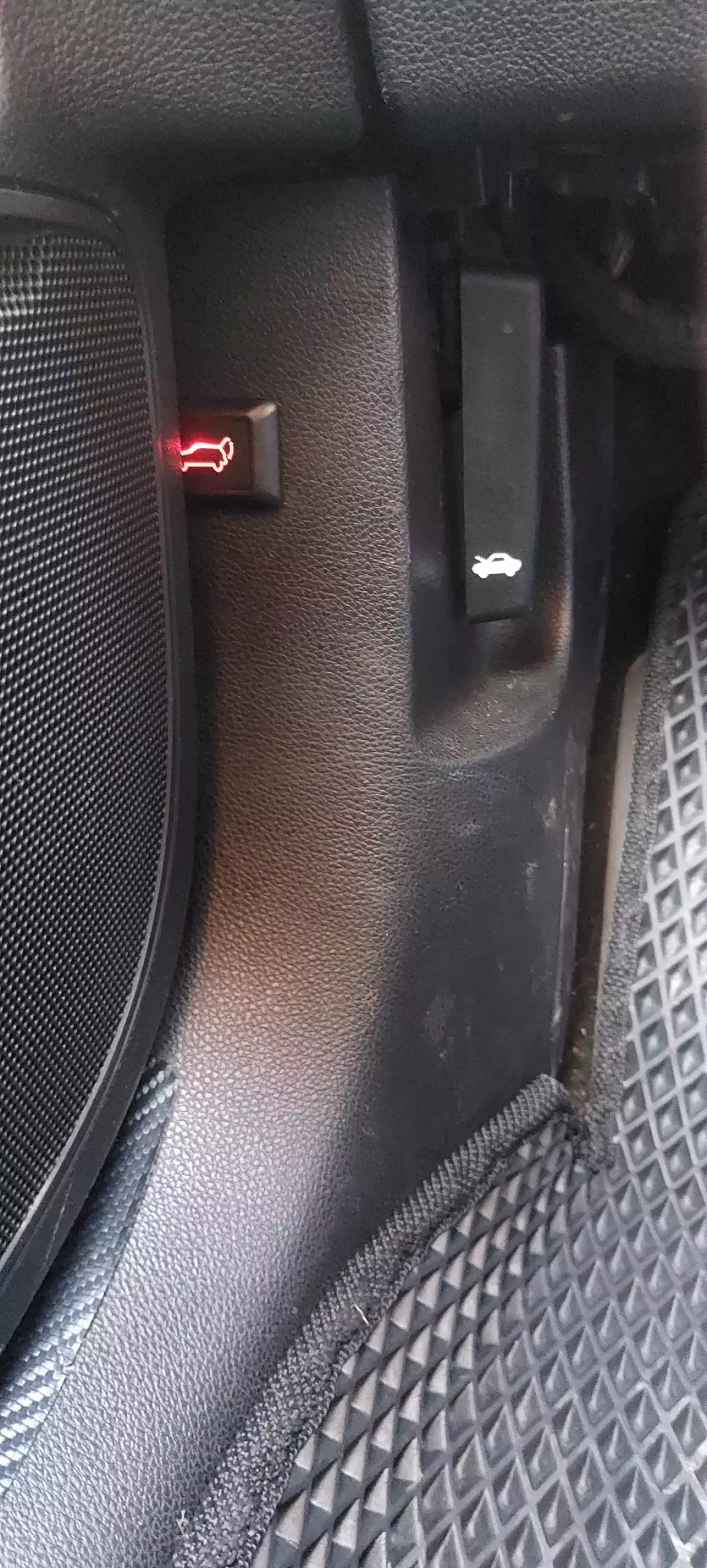

Розбирати обшивку дверей не хотілося, тому вирішив встановити кнопку біля ручки відкривання капота — там зручно й естетично.

• Зняв накладку порога з водійського боку (GM13289774).

• Намітив місце для монтажу кнопки.

• Встановив її на місце — виглядає акуратно.

5. Підключення проводів

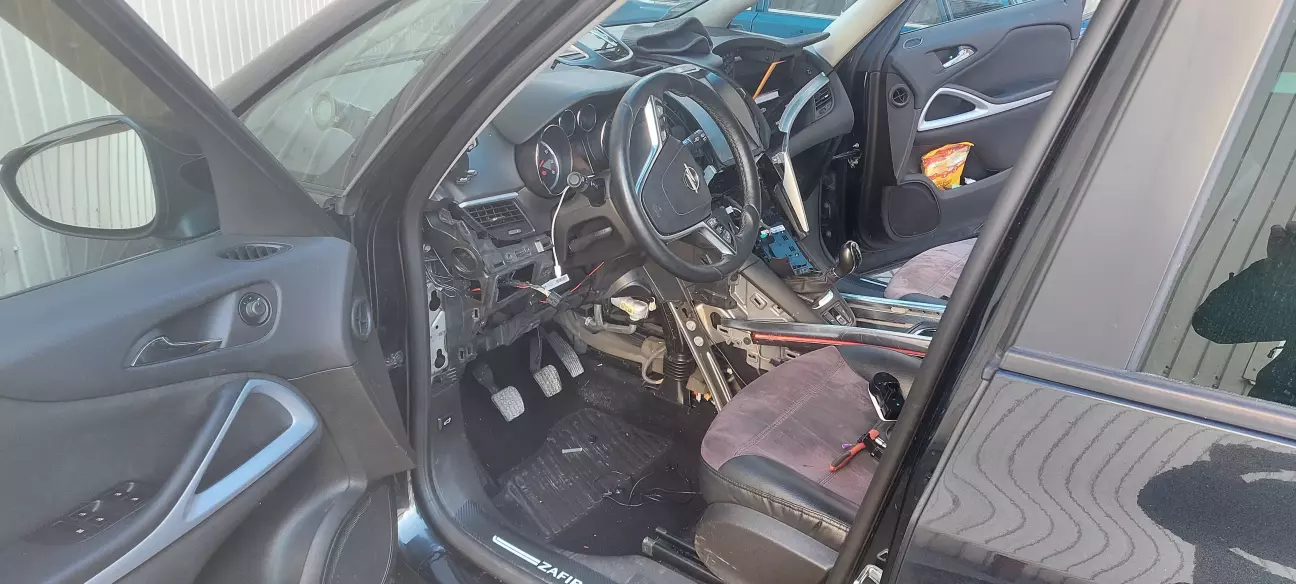

Протягнув один новий провід до блоку BCM, який знаходиться під ногами переднього пасажира (з лівого боку).
Роз’єми не відключав — просто паралельно під’єднався до жовтого проводу з синьою смугою.

Підключення зробив так:

• “+” для підсвітки кнопки — від блока керування фарами.

• “–” (маса) — від найближчого болта.

• “+” для відкривання багажника — з BCM, роз’єм Х6, 15-й пін (жовтий із синьою смугою).

Після підключення все зібрав у зворотній послідовності.

6. Результат
Тепер багажник відкривається одним натисканням кнопки прямо з салону.

Зручно, практично і дуже корисно в щоденному користуванні! 🚗💡

Бажаю всім гарного дня і щоб ваш залізний кінь завжди радував! 😄
