ЗАДНІ ПРОТИТУМАННІ ФАРИ

👋

Пришла думка відновити роботу задніх протитуманних фар.

Нагадую що вони були відключені мною ж для встановлення габаритів в ліхтарі.

Вирішив зробити більш правильно, а саме встановити 2 контактні патрони і відновити функціонал задніх ПТФ і залишити габарити в цьому ліхтарі.

Що потрібно:

• 2 патрони 2х контактних заднього ліхтаря Ланос.
• 2 метри дроту
• 2 лампи двохконтактних P21/5

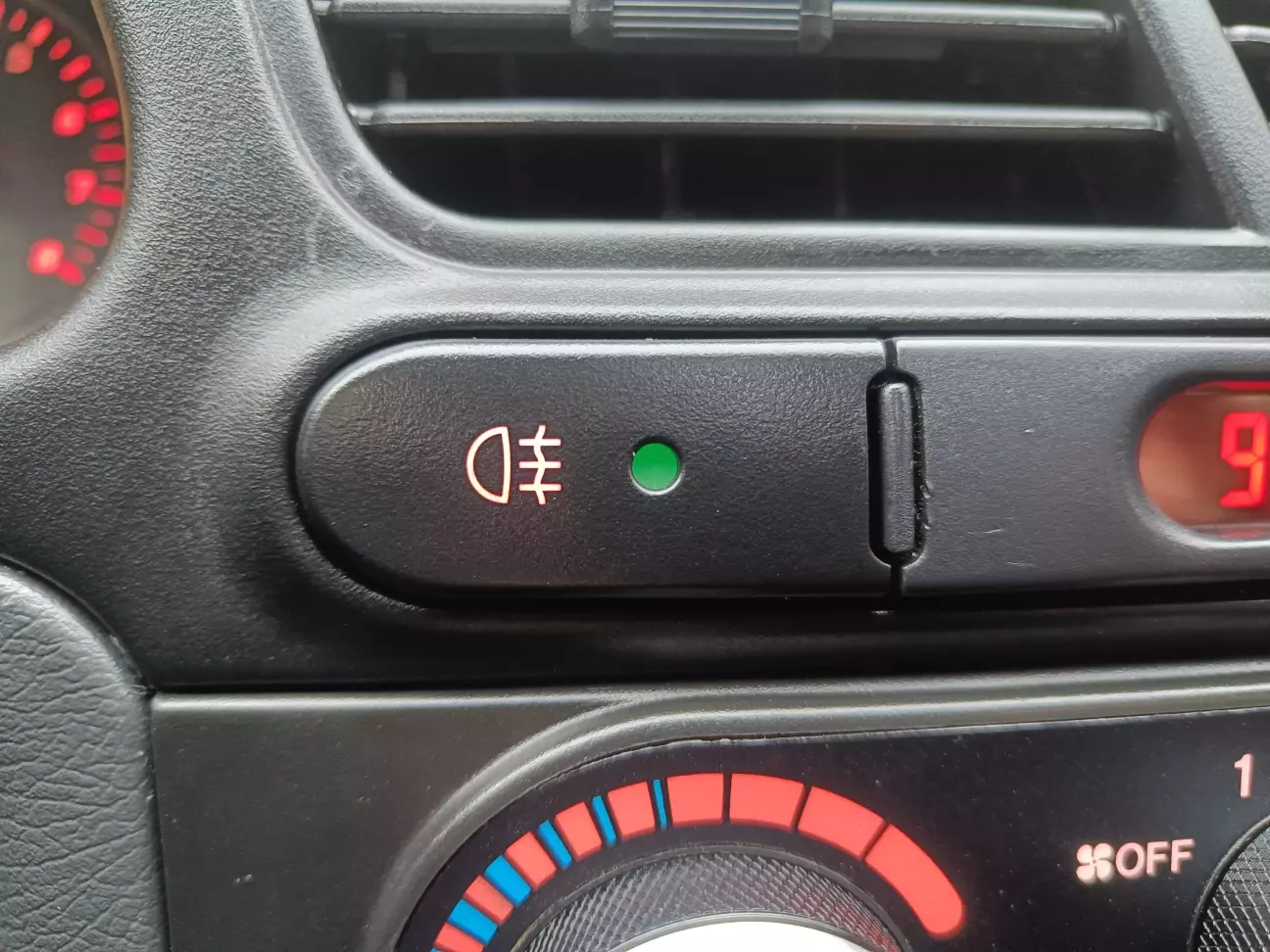

Головним рішенням даної роботи стала подарована кнопка ЗПТ з індикацією.

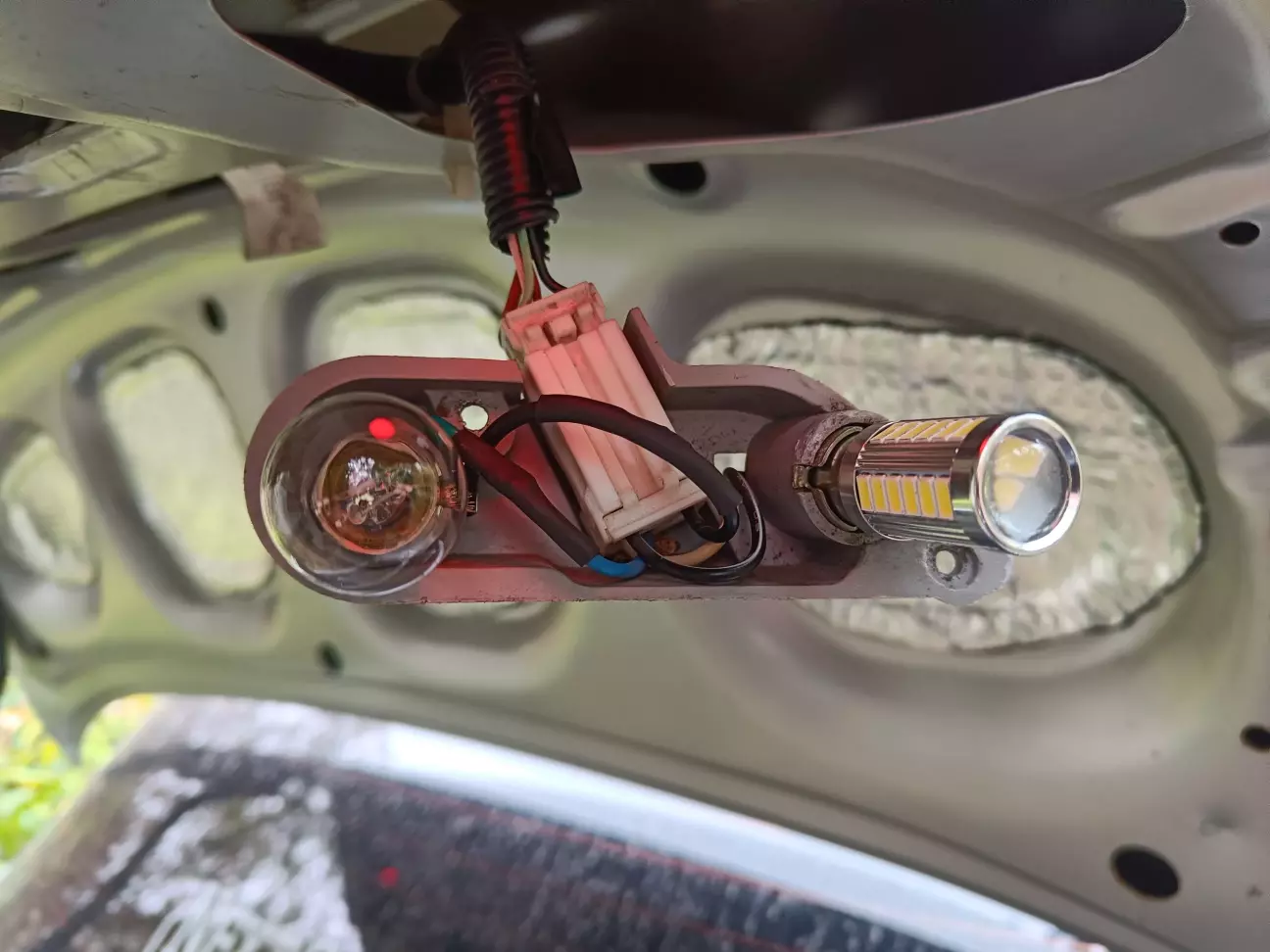

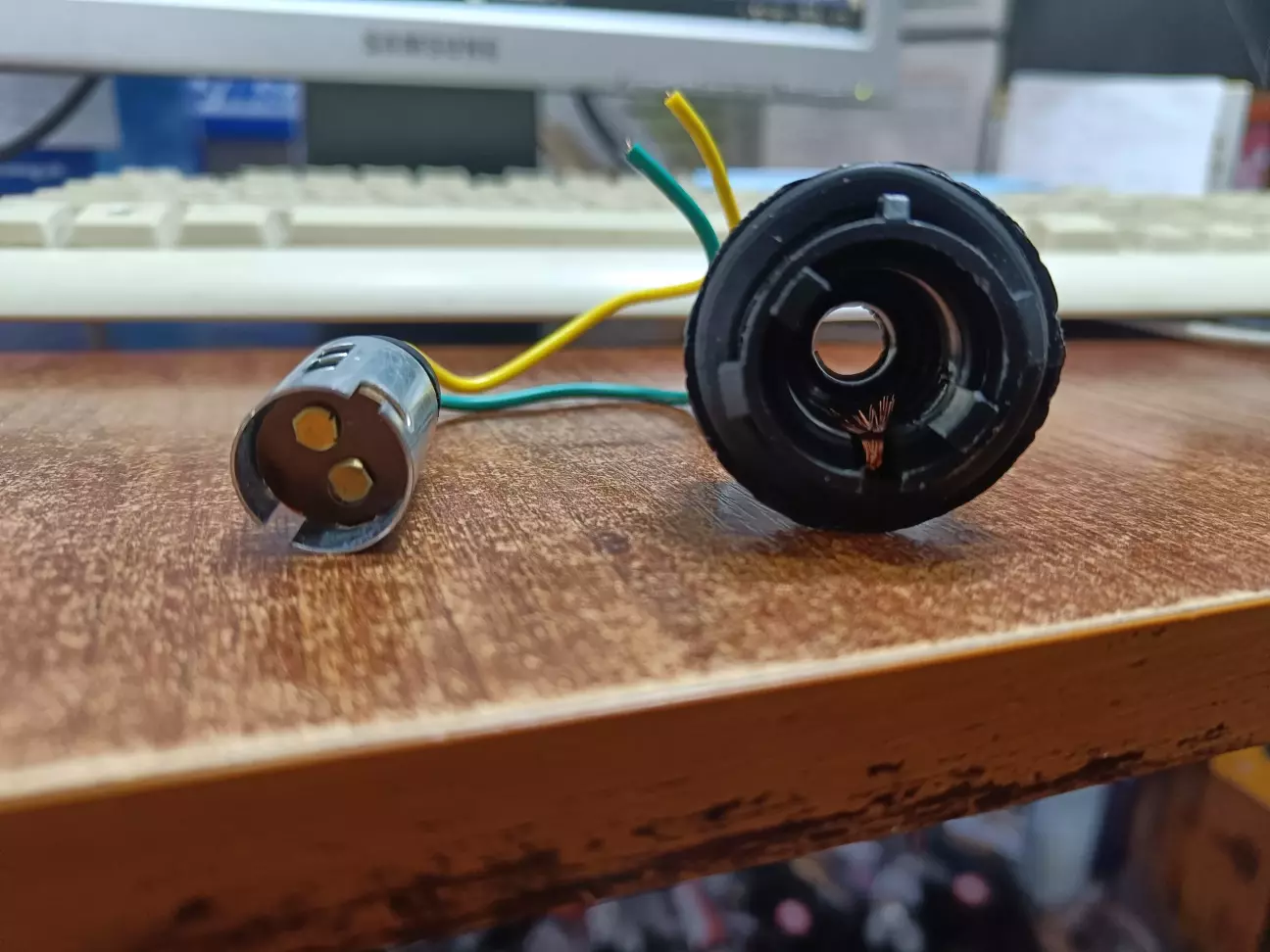

І так розбираємо патрон заднього ліхтаря:

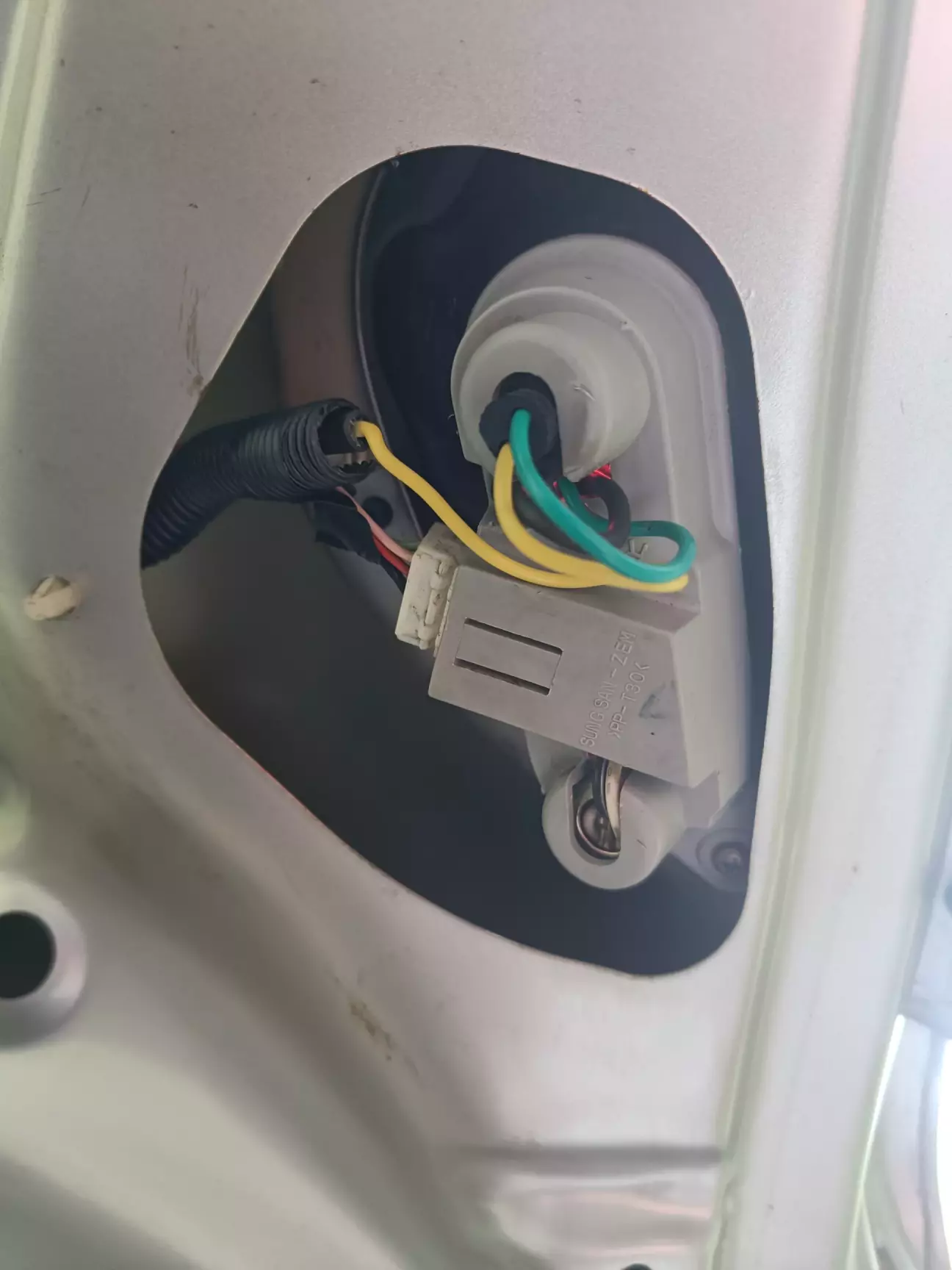

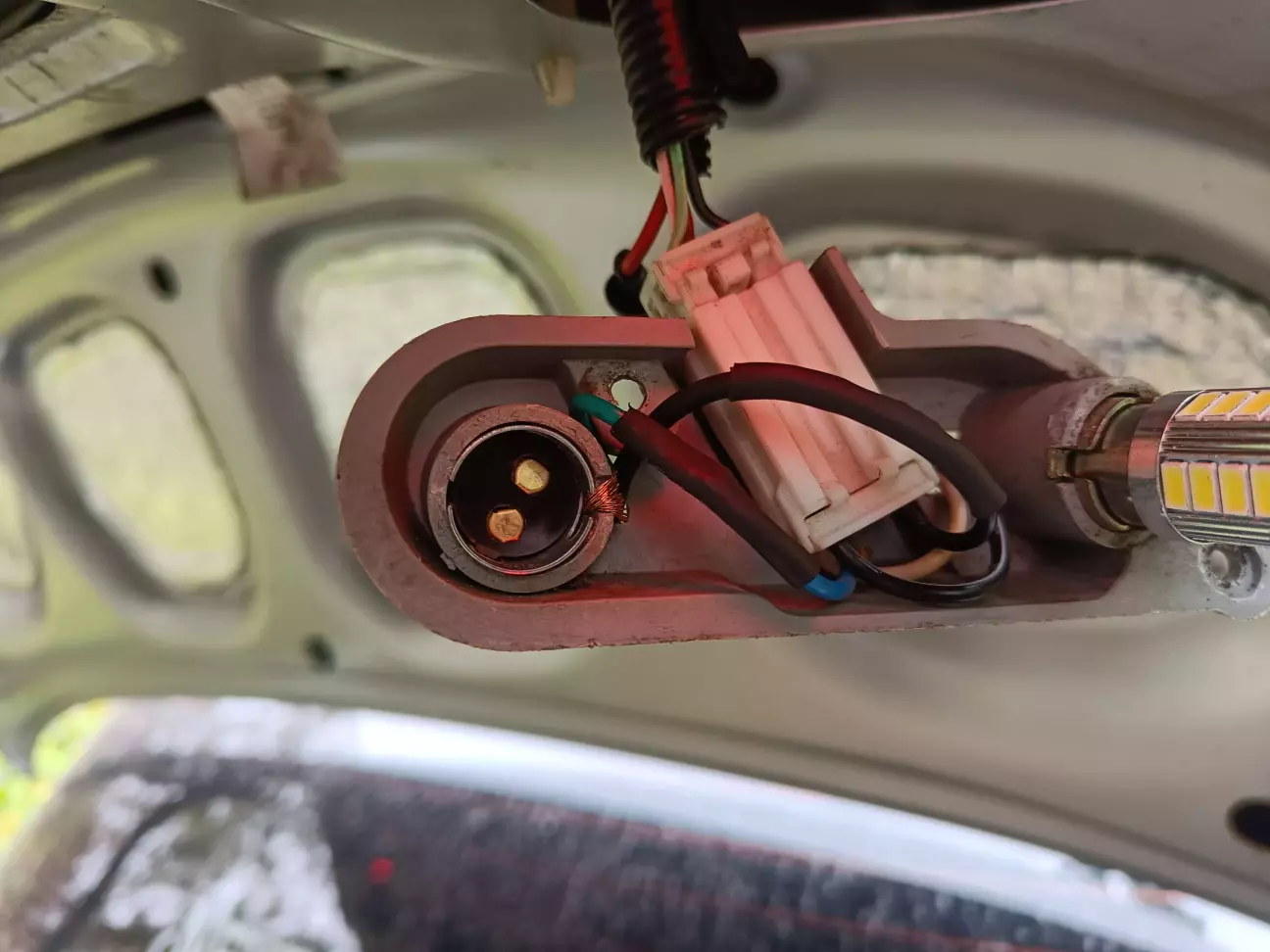

І встановлюємо замість одноконтактного в пластик ліхтаря.

Так як таких фішок для роз'єму у мене не знайшлося, вирішив залишити заводські, зробивши скрутки.

Додатково провів дріт для габариту прокинувши в загальну гофру коси проводки.

Дріт для габаритів підключив до лівого ліхтаря.

Проводка протитуманних фар була з'єднана (після відключення) і залишилась в штатному вигляді.

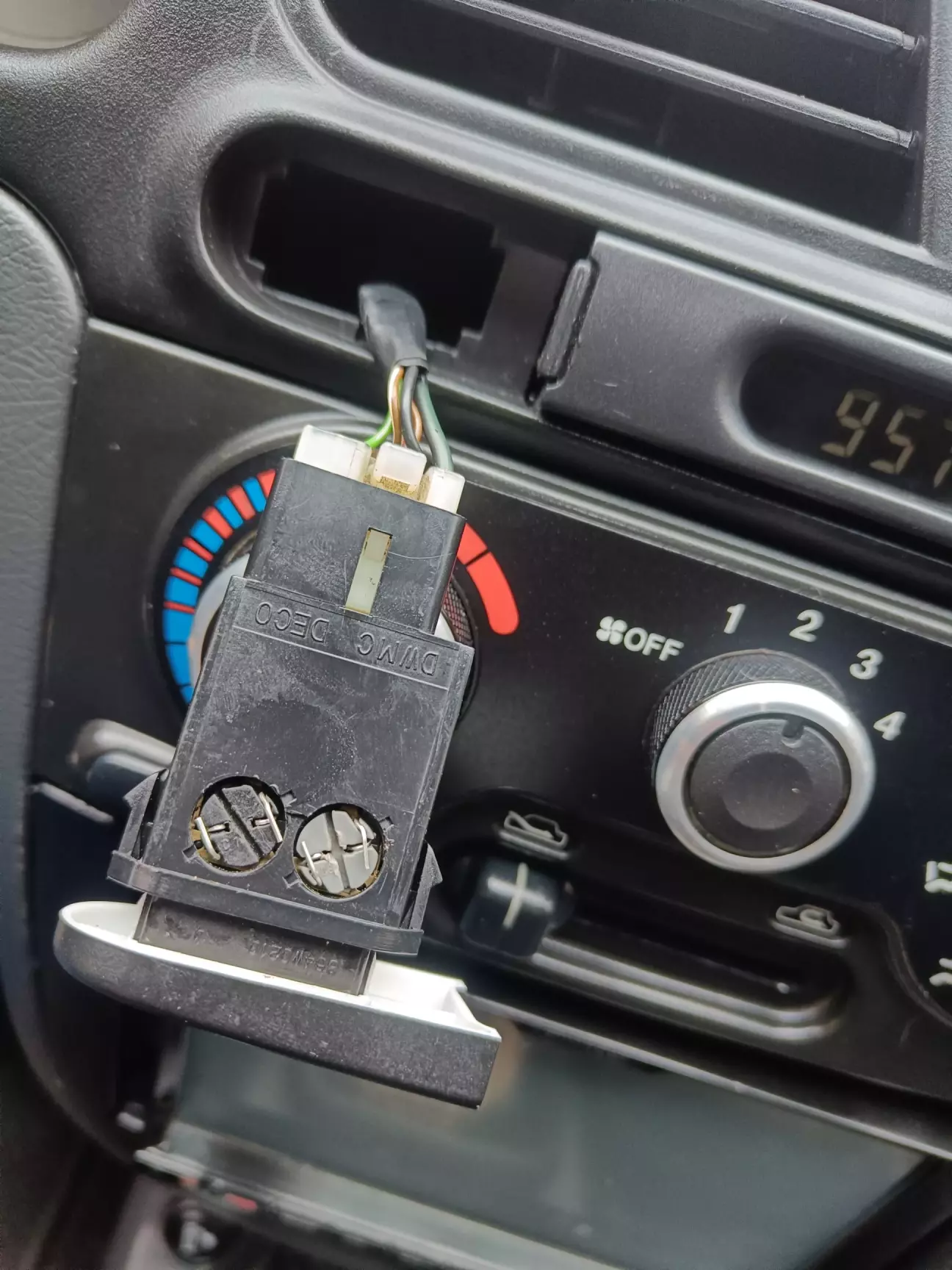

Далі потрібно активувати індикатор ввімкнення на кнопці.

Так як попередня кнопка була без індикатора, то і проводка не має відповідних контактів.

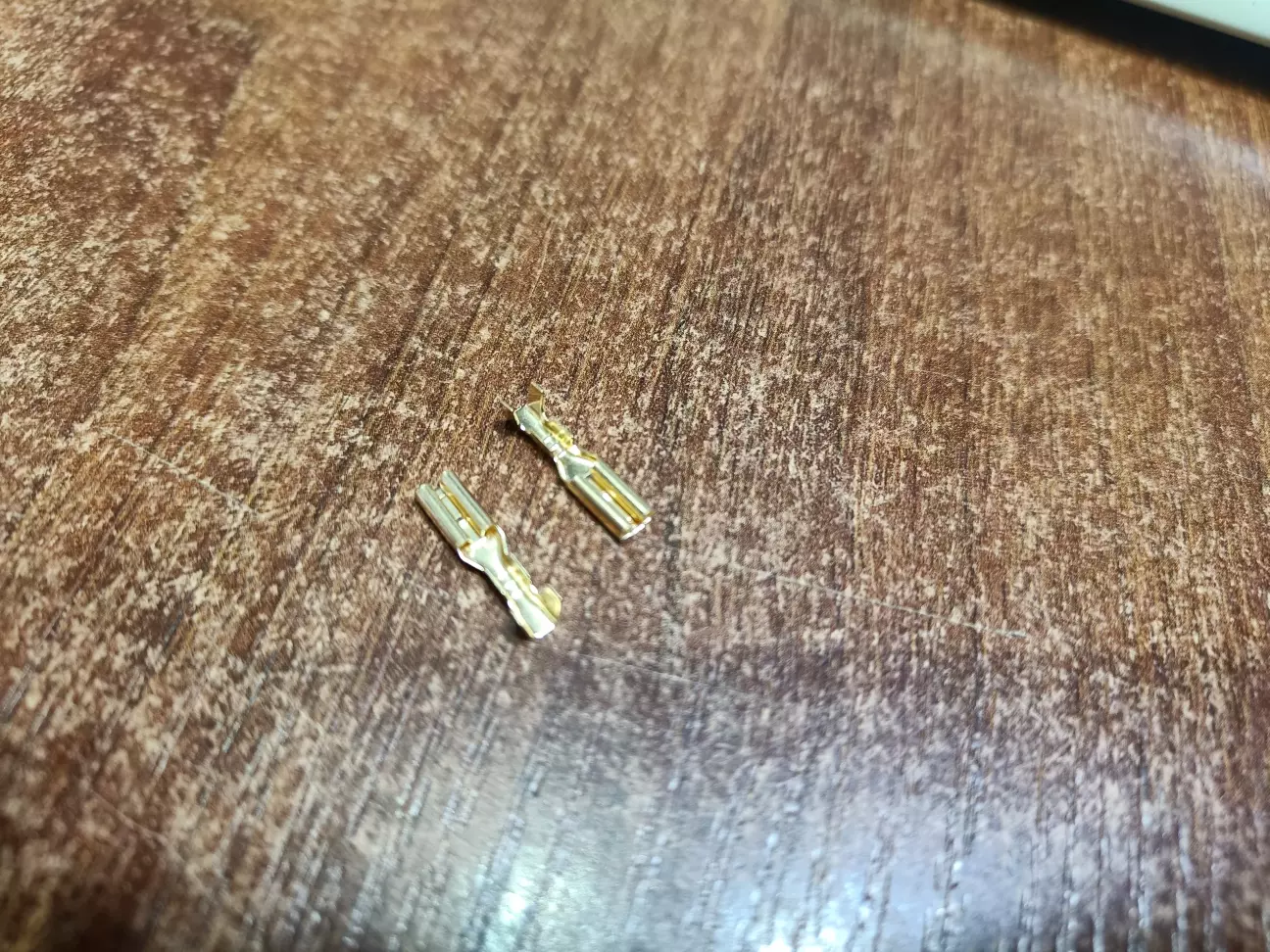

Для цього потрібні дві клемки найменшого розміру, не ідеально, але підходять.

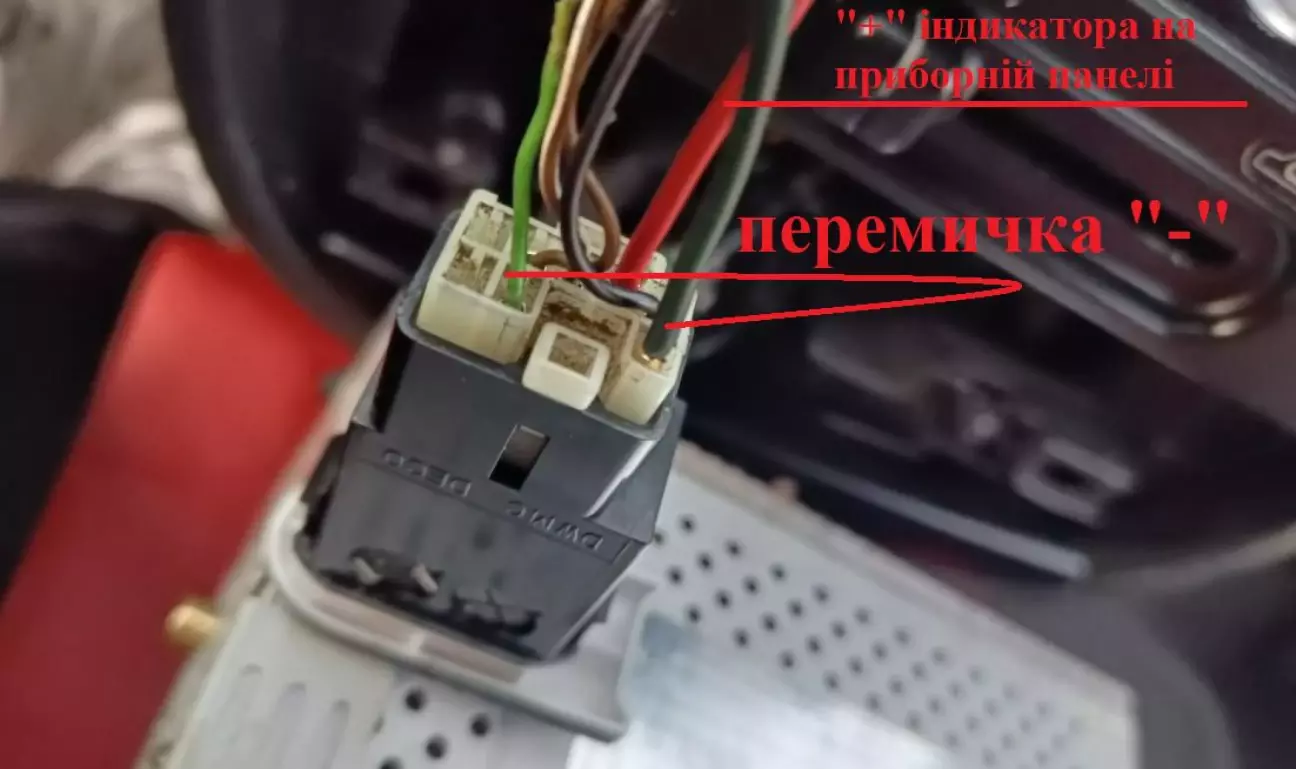

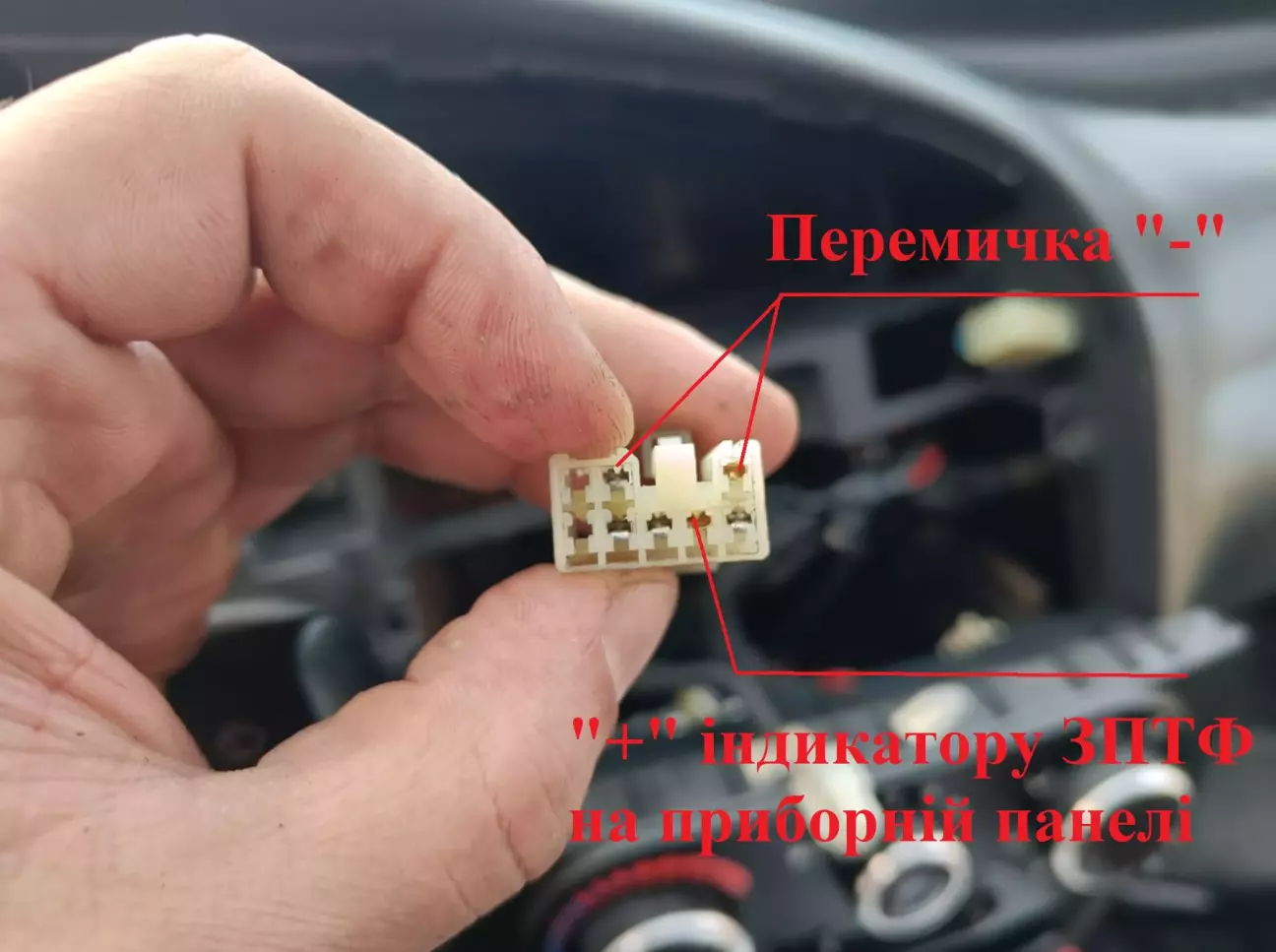

Обжимаємо клемки і встановлюємо на місце, один дріт це плюс від індикатора на приборній панелі, інший мінус, беремо його з сусіднього контакту зробивши перемичку.

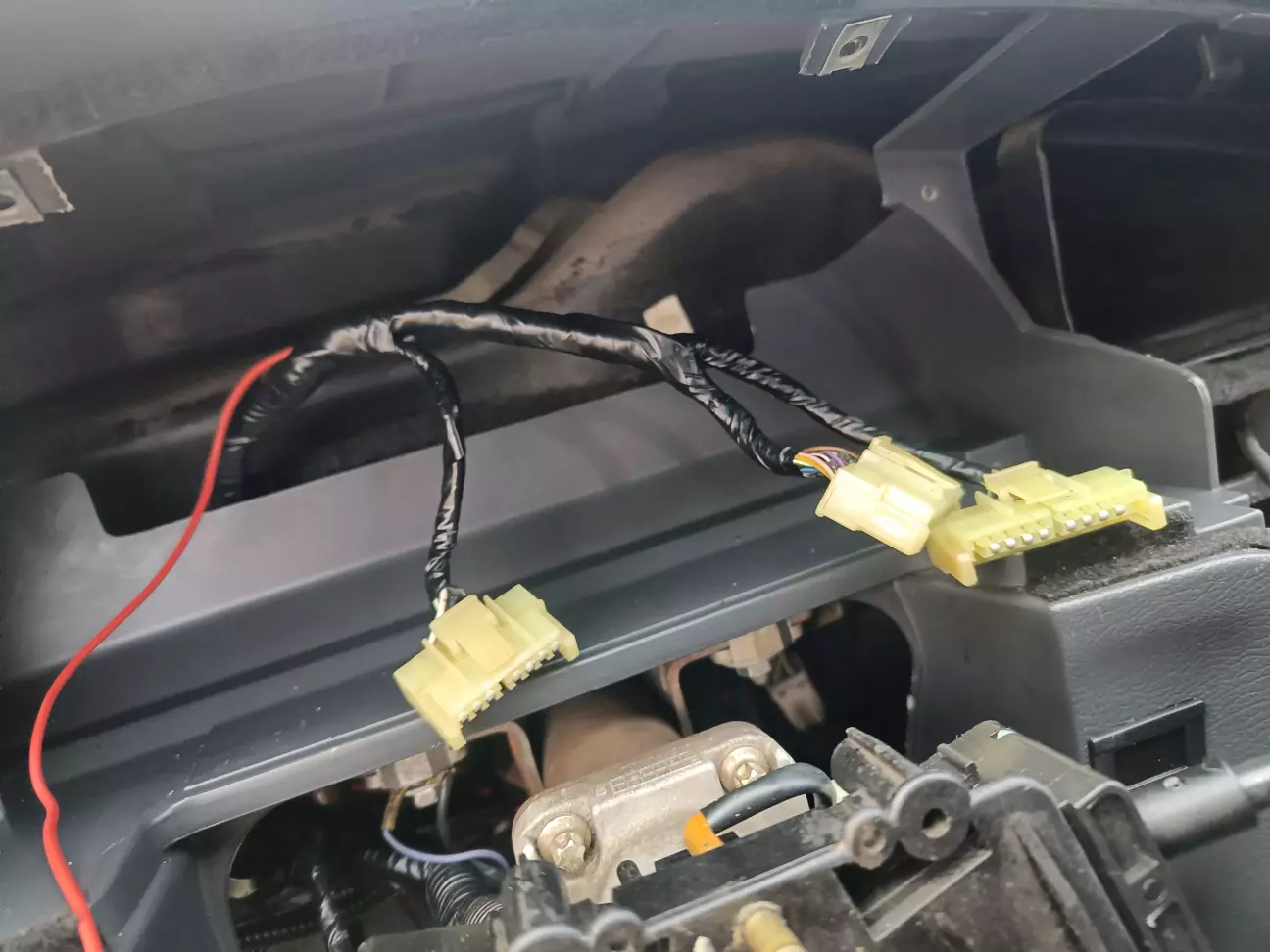

Прокладаємо дріт до приборної панелі

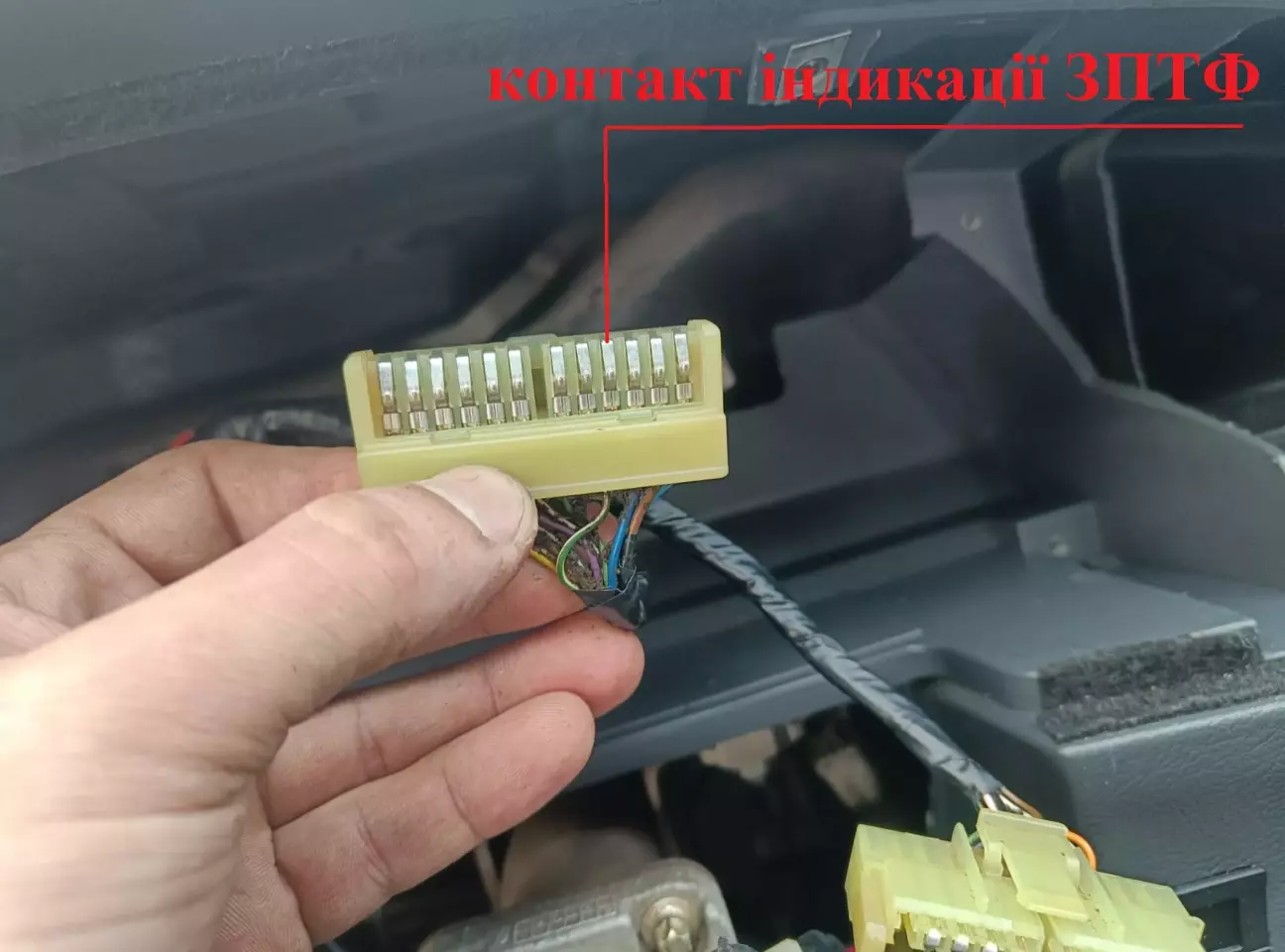

Підключаємо до індикатору ввімкнення ЗПТФ, 17 pin, або ж четвертий контакт з права на центральній колодці приборної панелі з тахометром.

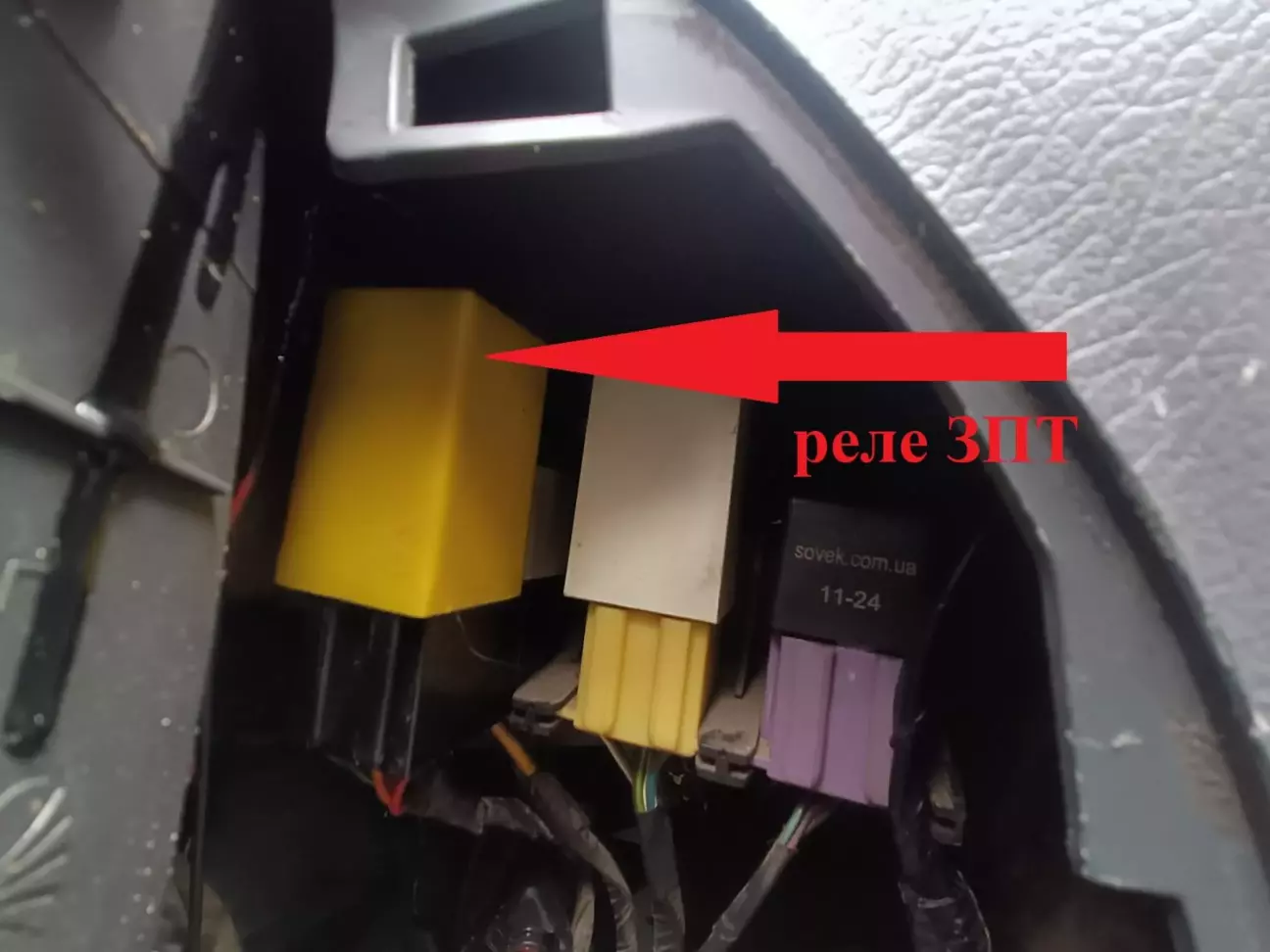

Ще пропаяв ніжки керуючого реле.

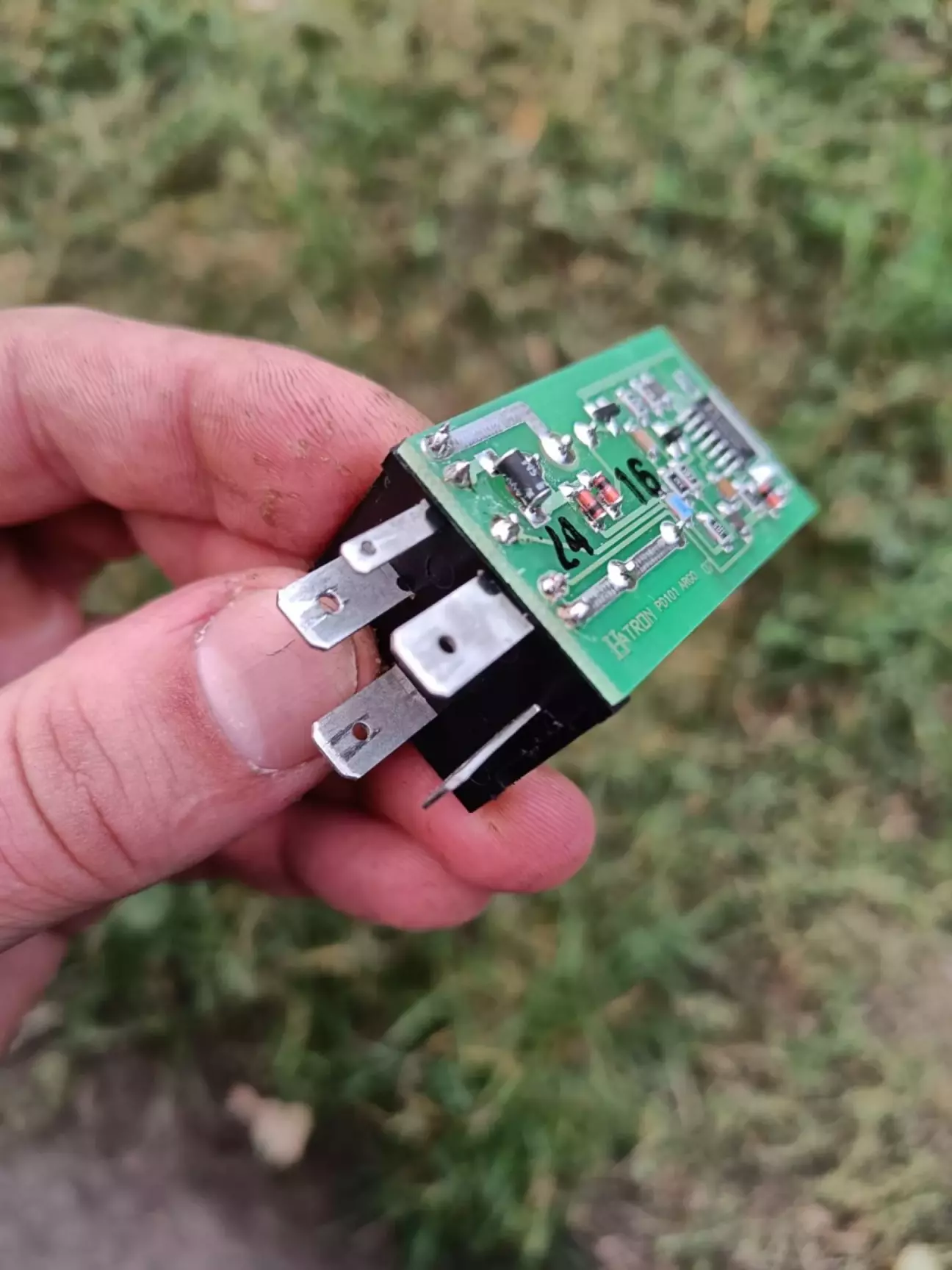

Так як вмикалися ПТФ через раз ще до моменту коли я їх відключив, перевірив проводку все добре, розібрав реле і пропаяв ніжки на контактах,  проблема вирішена.

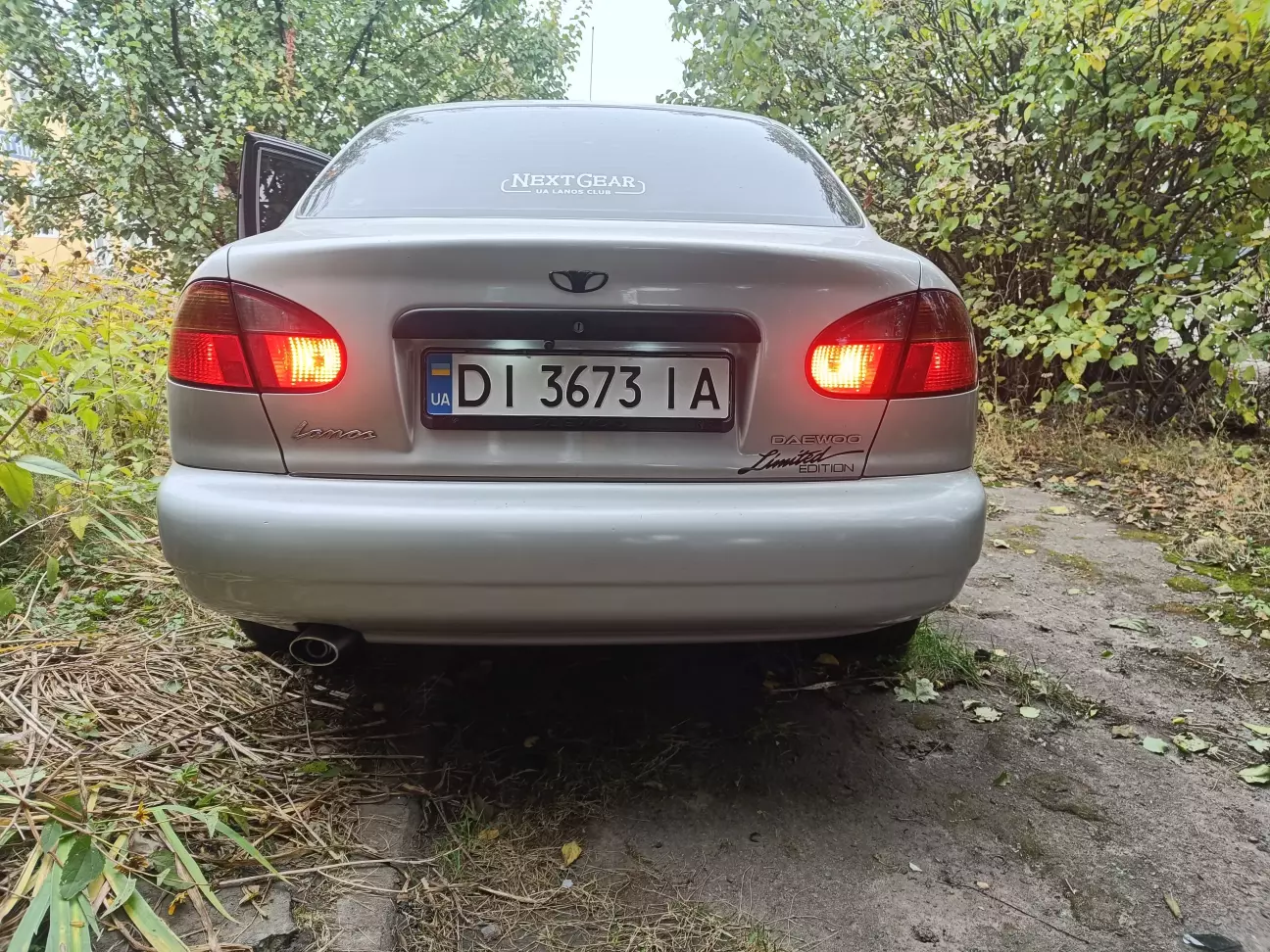

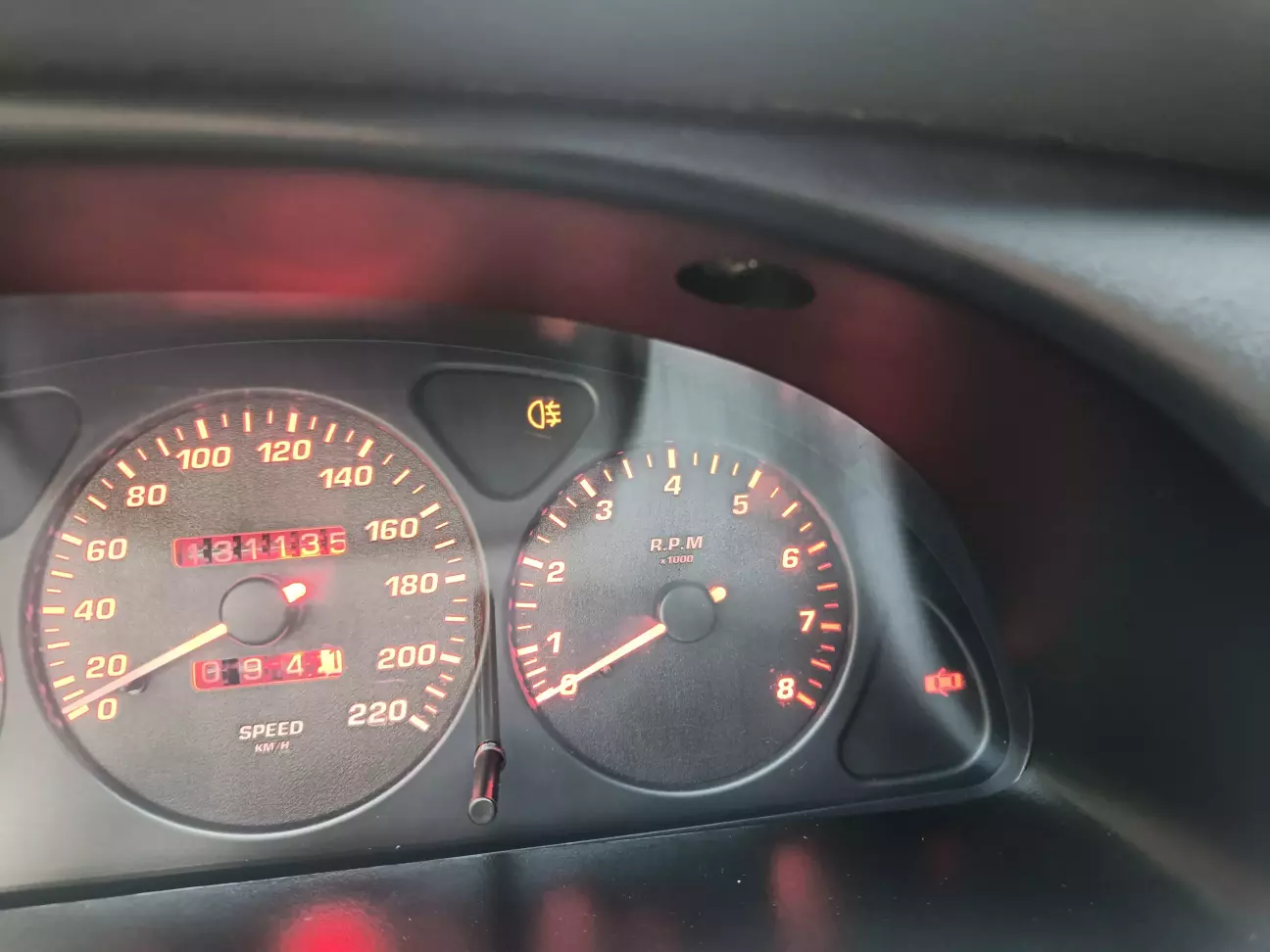

На цьому робота закінчена, як результат:

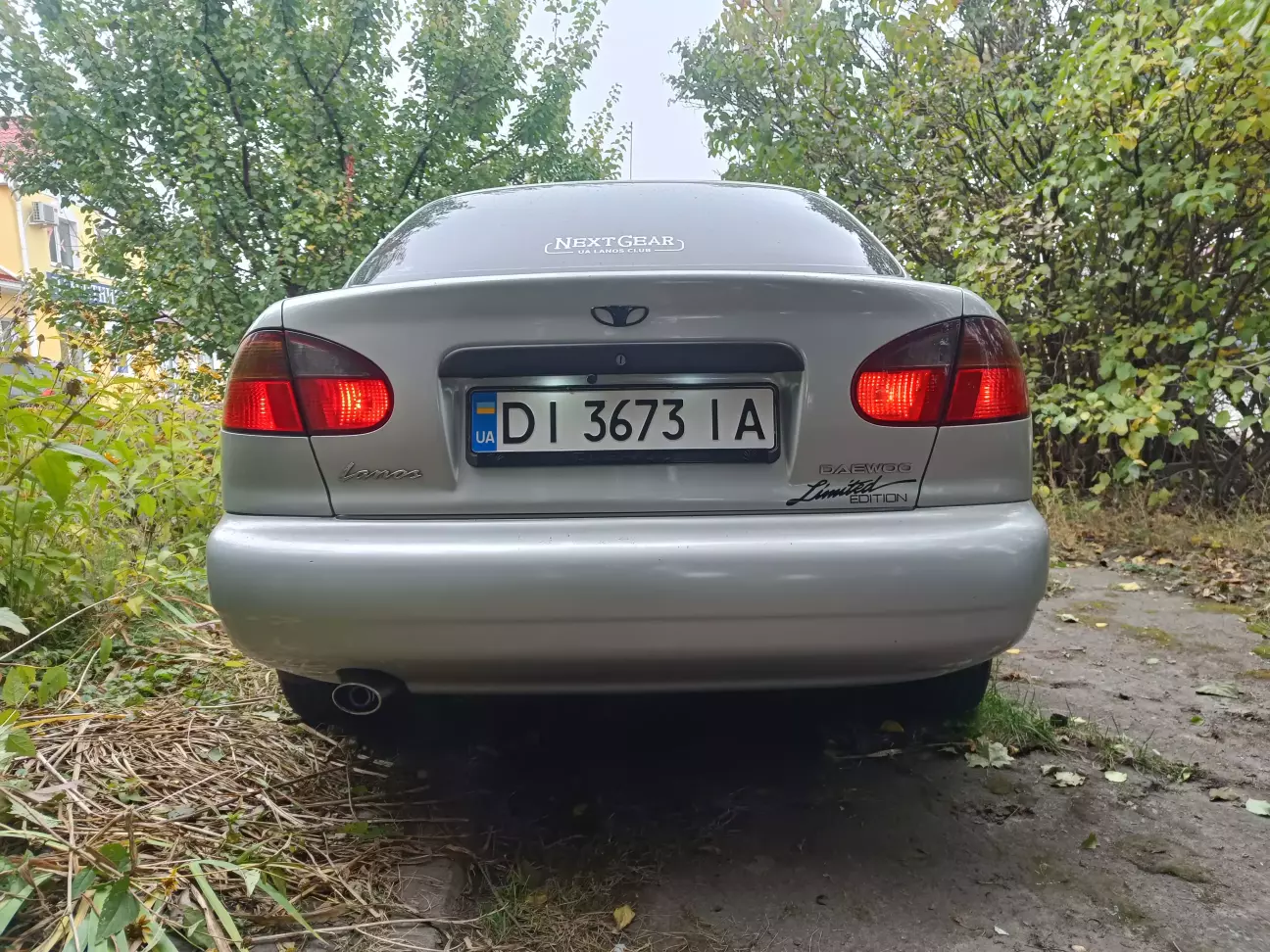

Коментарі вітаються ))
