ДХО в поворотники. Стробоскоп.

Всем салют!

Начну с того, что дальний в пол накала в качестве дхо не рассматривал. Не нравится. Категорически.
Бороздя просторы Али, однажды наткнулся на "чудо-юдо" дхо в поворотники. Понравились. Почему "чудо-Юдо"? Да потому что цена была драконовская — 35$. Отзывы также не радовали.
Спустя полтора года, цена существенно упала, да и судя по отзывам качество улучшилось…
Проскочила мысль — нужно брать. Захожу на драйв и вижу запись Mr-Sergio89 о установке САБЖа. Отлично! Пожождемс пару месяцев, посмотрим как они себя проявят у Mr-Sergio89))
И вот спустя указанное время ДХО уже у меня))

Установку в фару описывать не буду, т.к. она уже описана www.drive2.ru/l/469681131889885270/.
Устанавливал также.
Остановлюсь подробнее на электрической части.

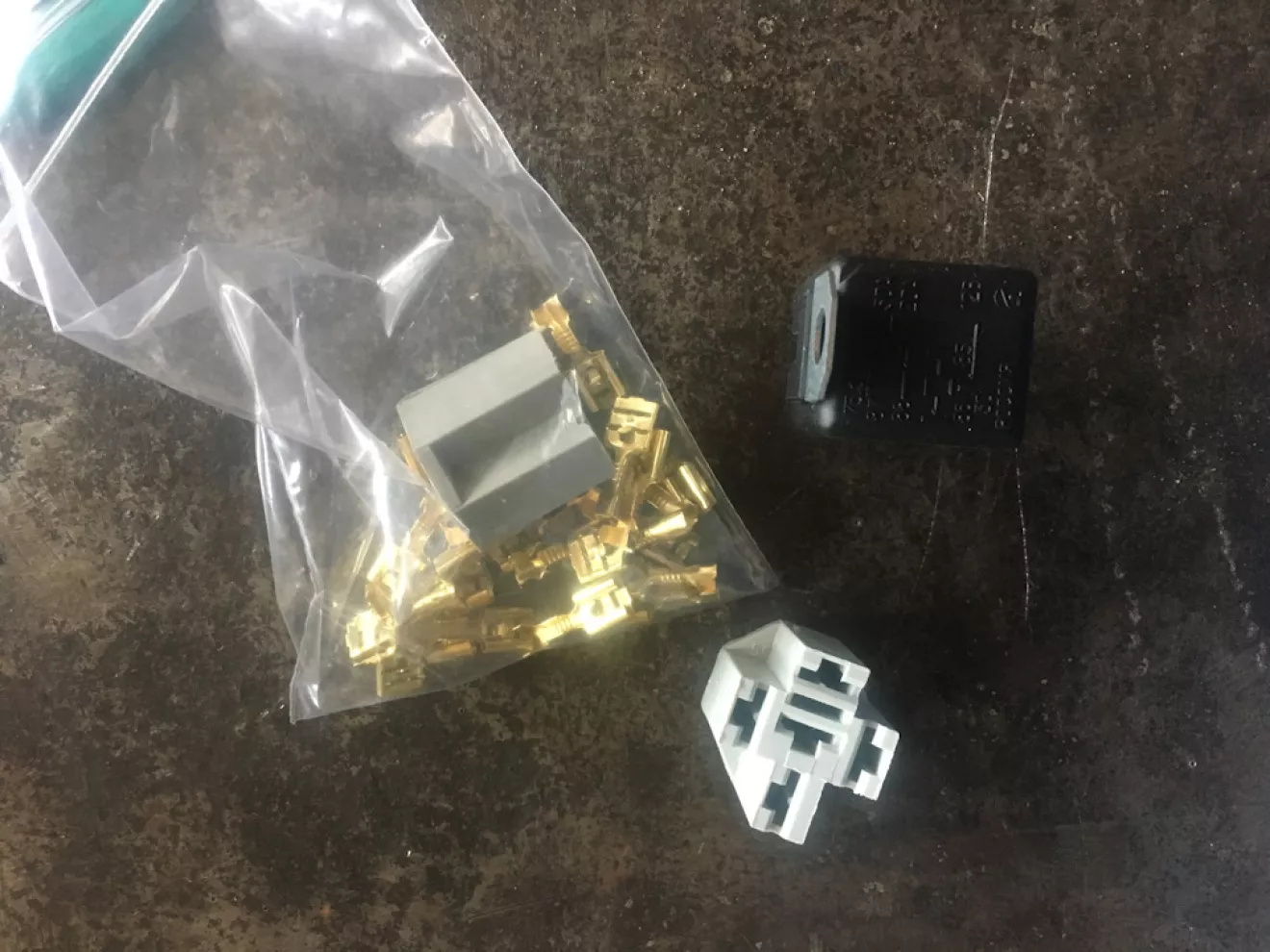

Изначально подключение было реализовано через 5-контактное реле (можно было и 4-х контактное, но его под рукой не оказалось).

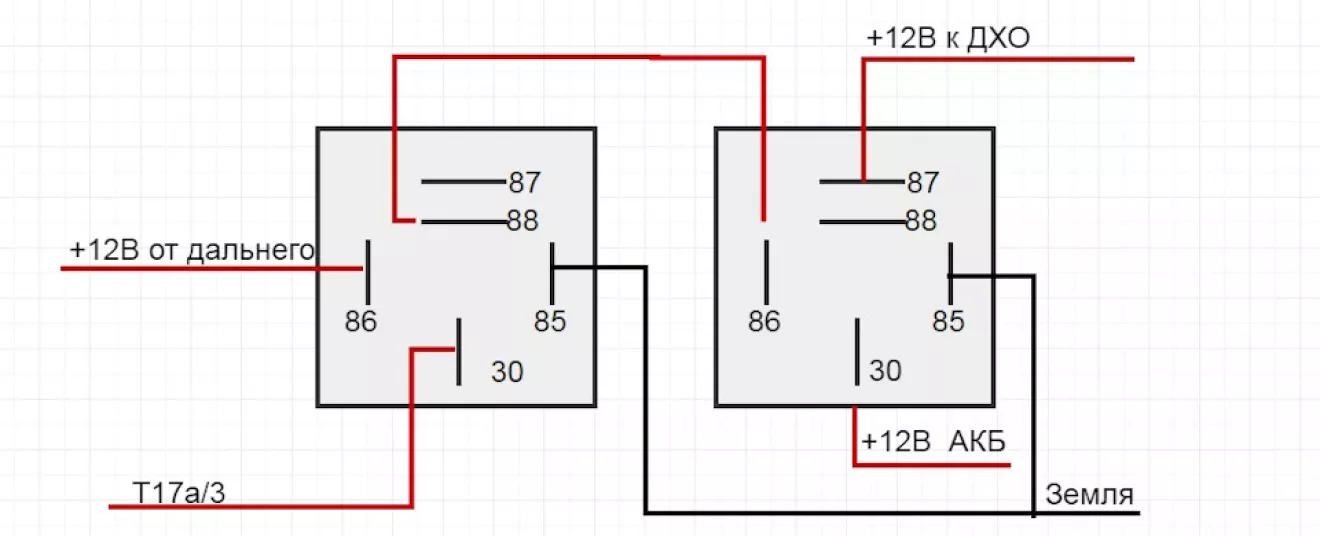

В разговоре с Mr-Sergio89 пришлая идея также реализовать эффект стробоскопа при моргании дальним светом. Поэтому первичная схема потерпела изменения. Было задействовано еще одно 5-ти контактное реле.
Не судите строго, я не электрик, схему рисую вообще первый раз в жизни)))

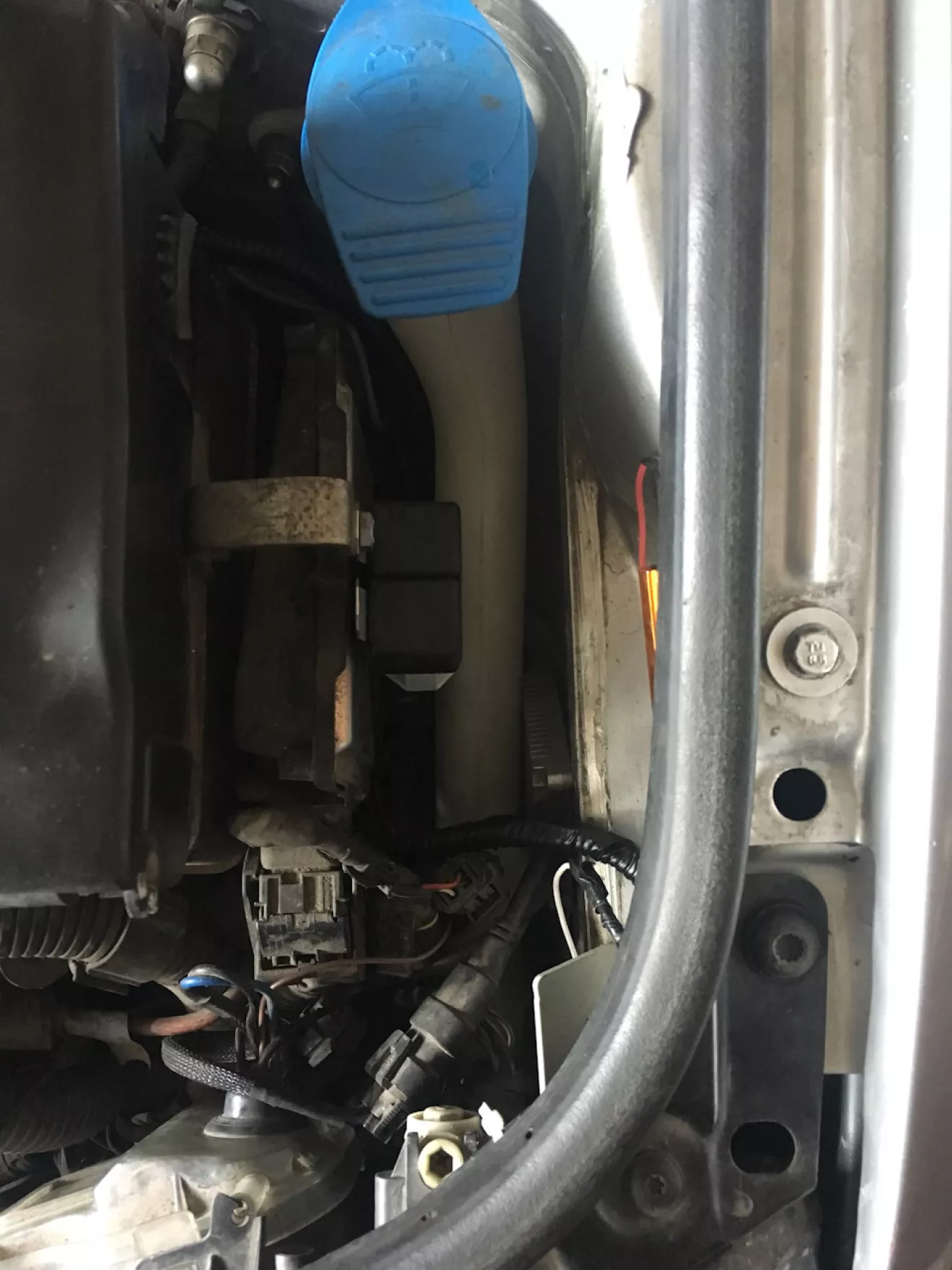

Реле разместил возле кожуха АКБ… Место не совсем удачное…

Сигнал на включение ДХО взял от 3-го пина 17 контактного разъема выключателя света фар Т17a.
На нем появляется питание при включении зажигания и пропадает при включении габаритов. (Спасибо за подсказку Sanya0633). Проводку прокладывал через заглушку возле педали тормоза. Фото к сожалению не делал, т.к. было очень жарко и хотелось управиться как можно быстрей)).

В результате получился вот такой вот ответ гражданам, у которых на авто можно активировать "эффект стробоскопов" путем кодирования!)

Всем спасибо за внимание!
