Плавный розжиг подсветки

Всем салют!

По традиции запись хочу начать со слов благодарности!
Плотная БЛАГОДАРНОСТЬ:
1) Автору фитчи — FrediSPB
2) За идею с SMD компонентами — Remnevolt
3) За репост записей, благодаря которым я вкурсе трендов — VampireLo

Топ тренд прошлого сезона — тест стрелок, который благополучно пролетел мимо владельцев Fabia.
Сейчас набирает обороты новая фитча — плавный розжиг подсветки. Делов на 30 мин и море эстетического удовольствия!

И так по порядку…

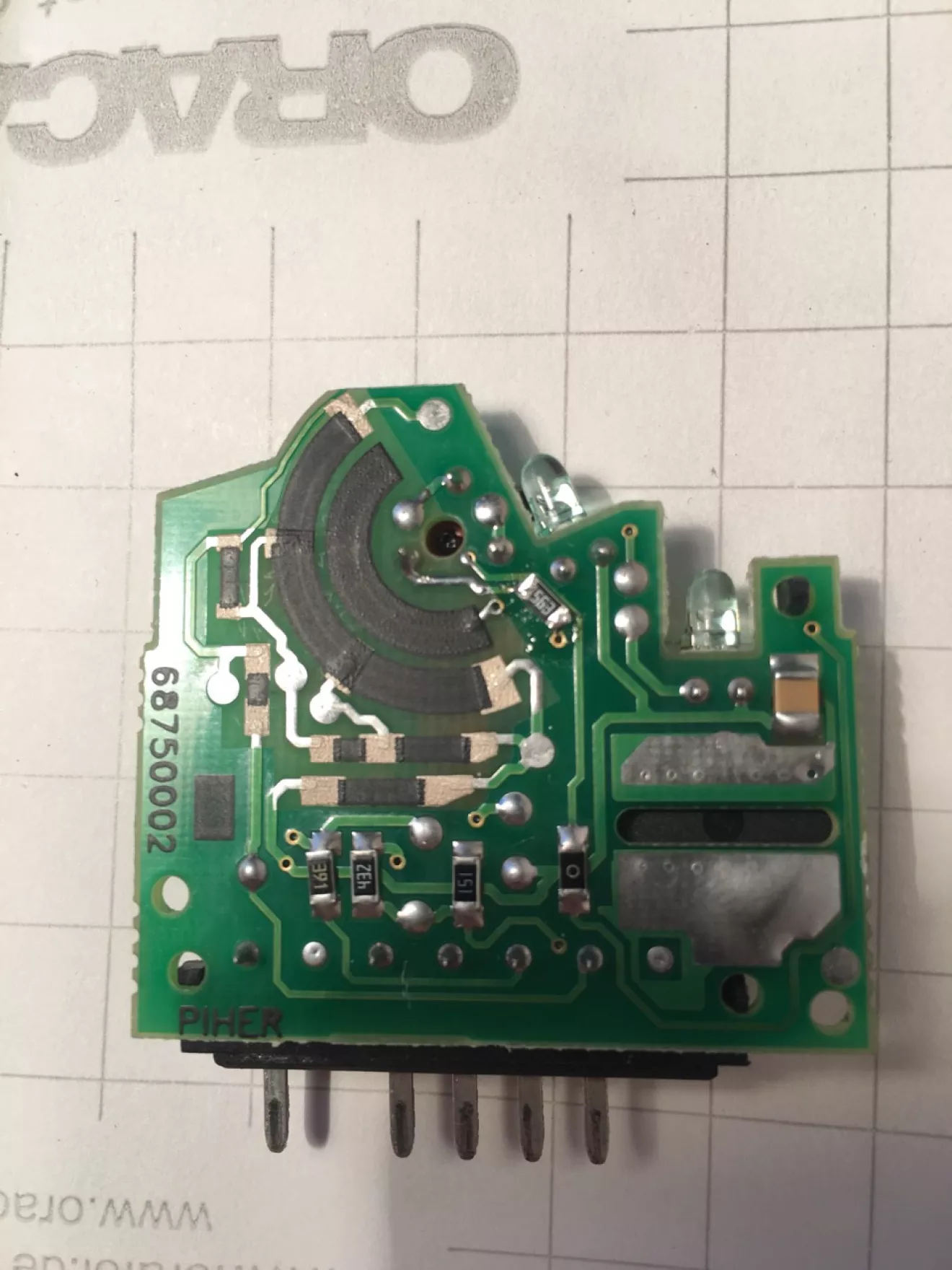

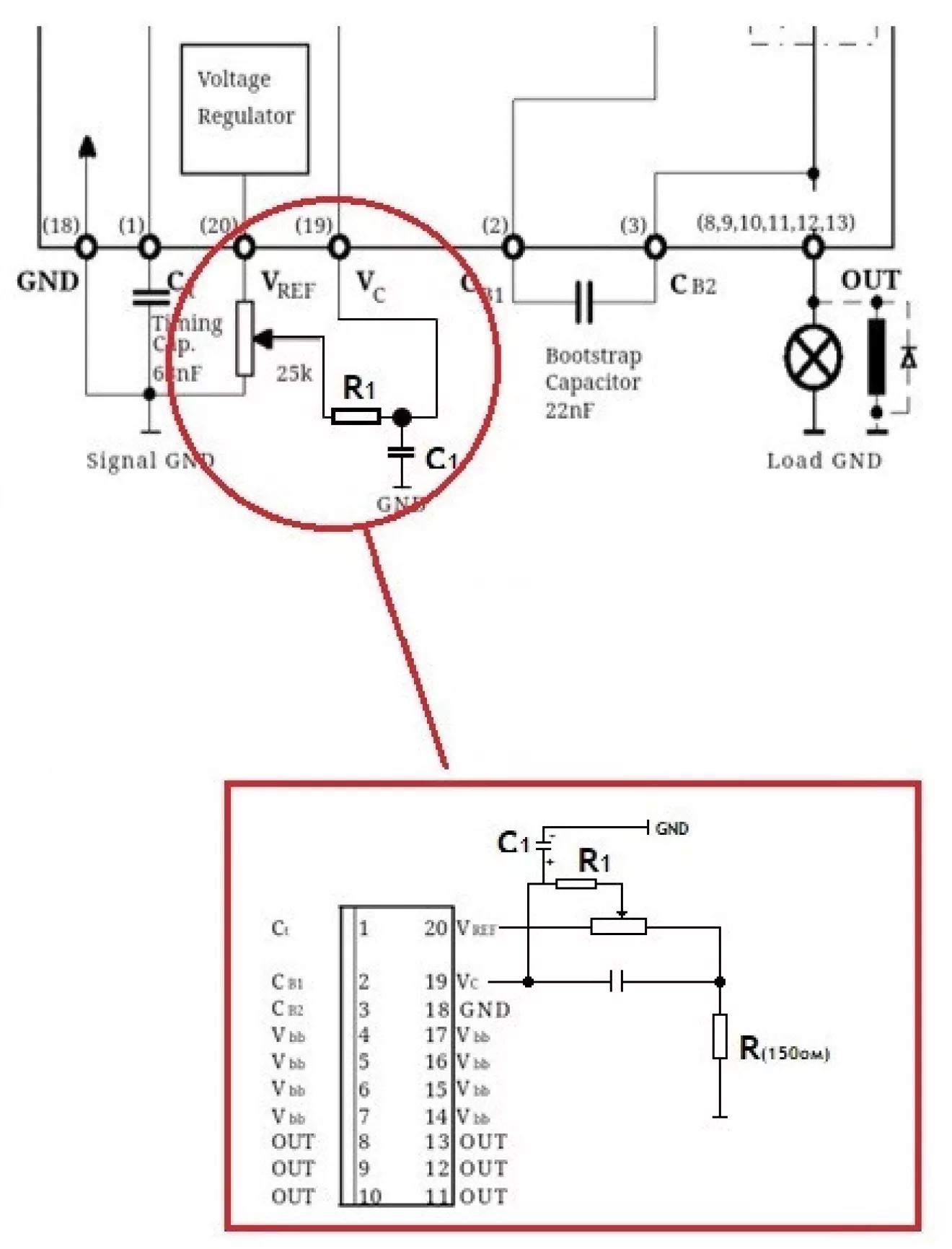

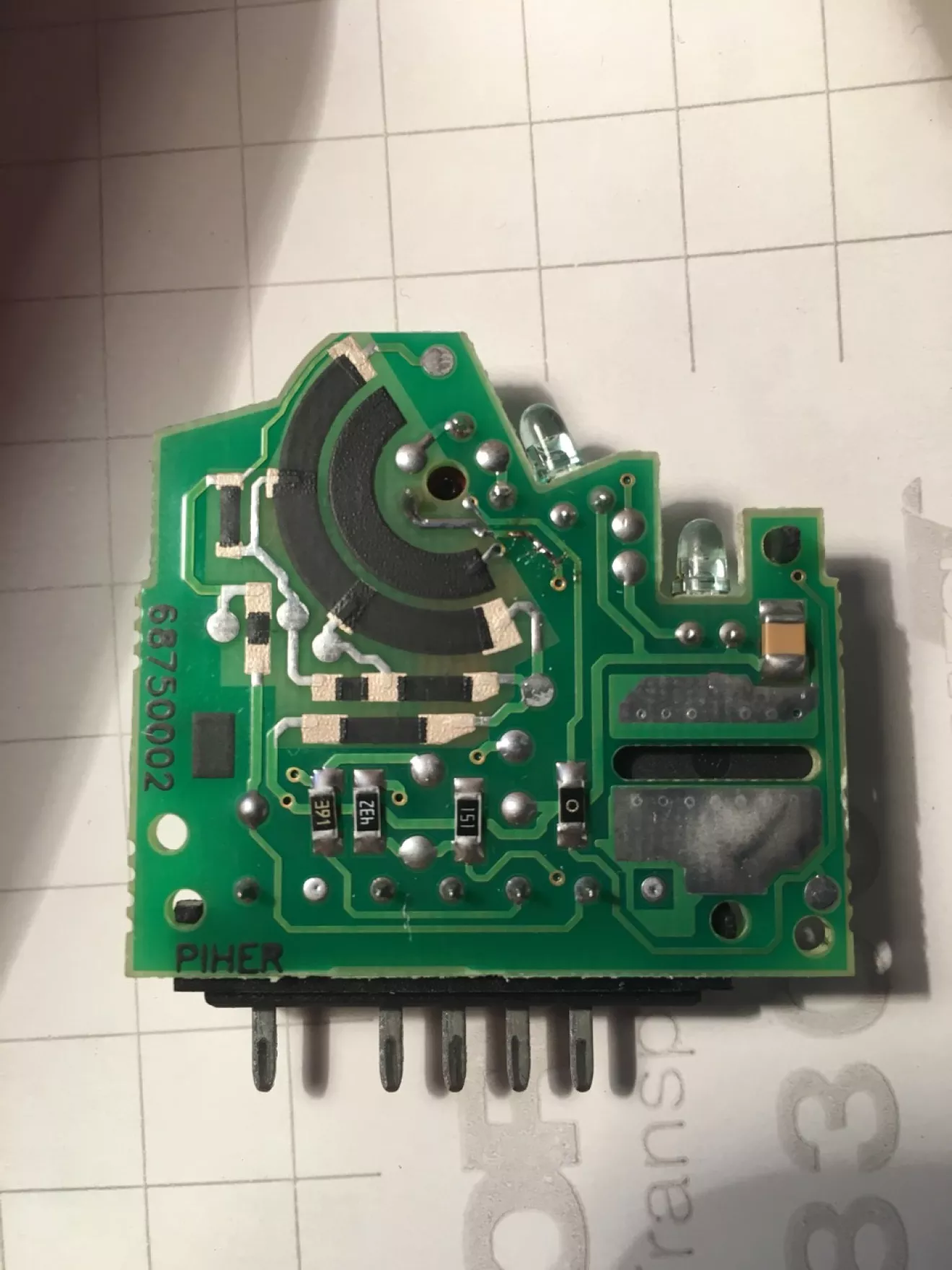

Регуляторы подсветки Passat, Golf и Fabia естественно отличаются между собой, но самое главное что они построены на микросхеме BTS730. Путем не хитрых манипуляций с мультиметром определяем, что схема предложенная FrediSPB актуальна для Fabia.

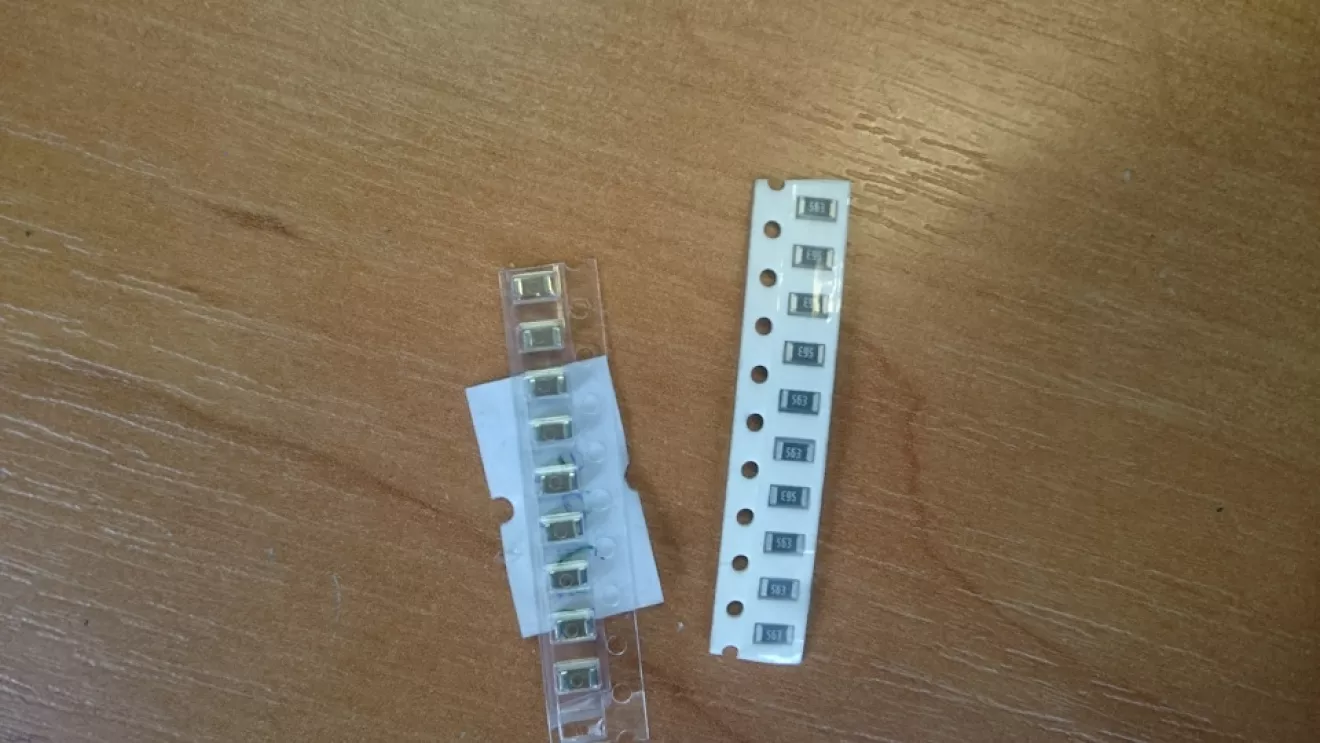

Для доработки нам необходимы следующие SMD компоненты:
1) Конденсатор 1206 22 мкФ;
2) Резистор 1206 56 кОм.
Фото компонентов благополучно стырено у Tom-Soer.

Доработка:
1) Снимаем и разбираем регулятор подсветки (фото не делал).

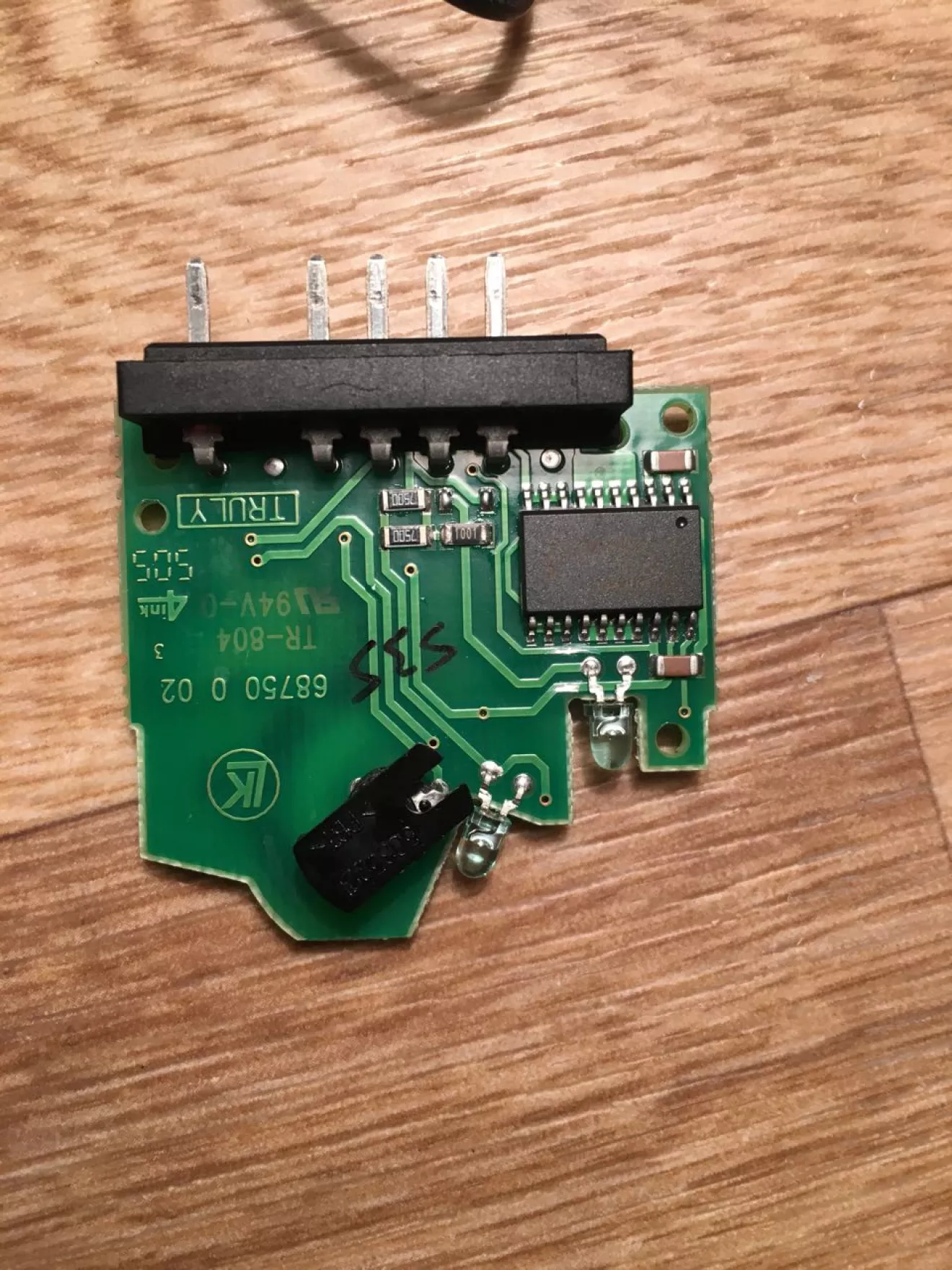

2) Впаиваем конденсатор между 18 и 19 дорожками (предварительно зачищаем и лудим дорожки)

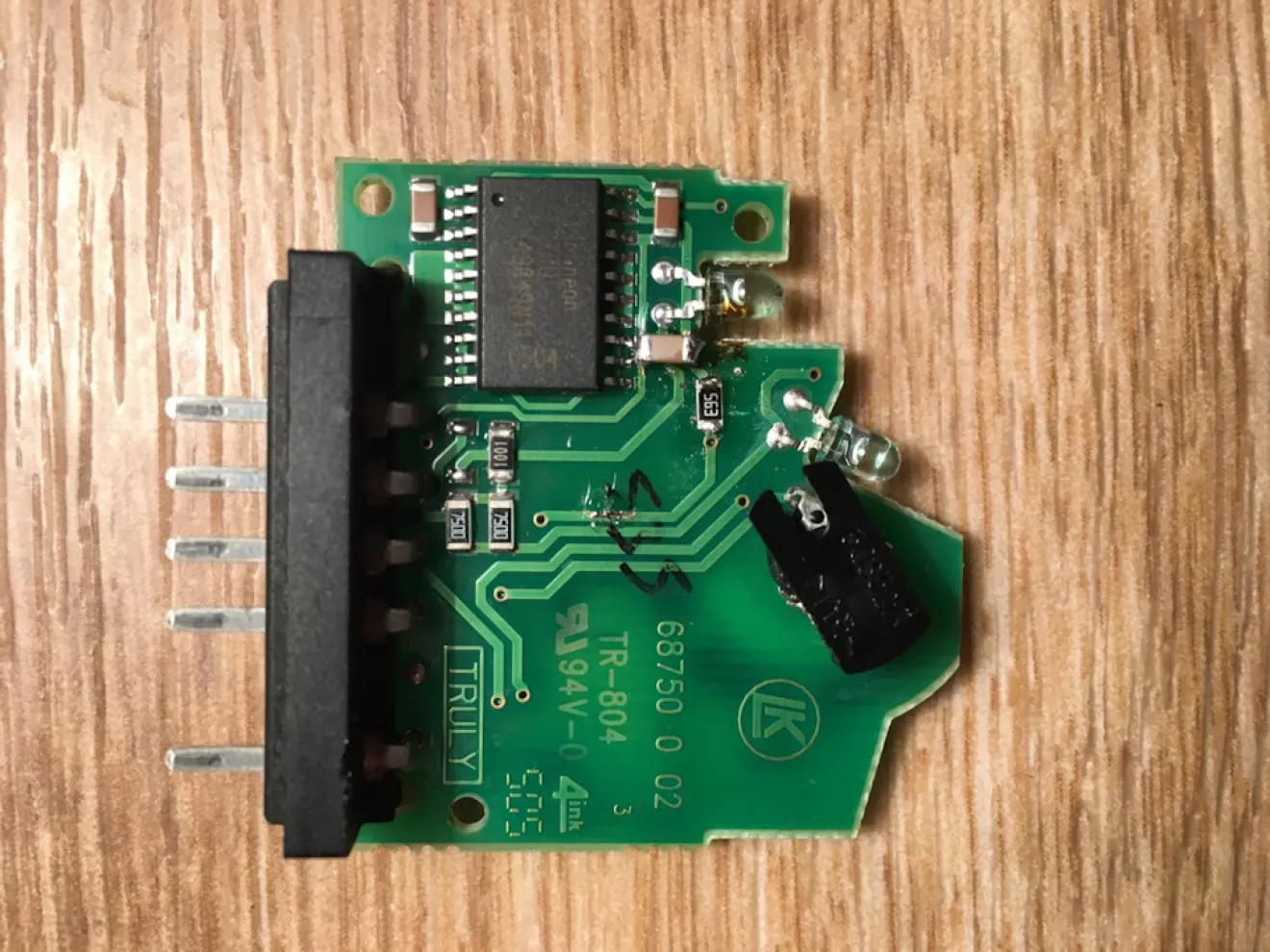

3) Разрезаем 19 дорожку и в разрыв впаиваем резистор.

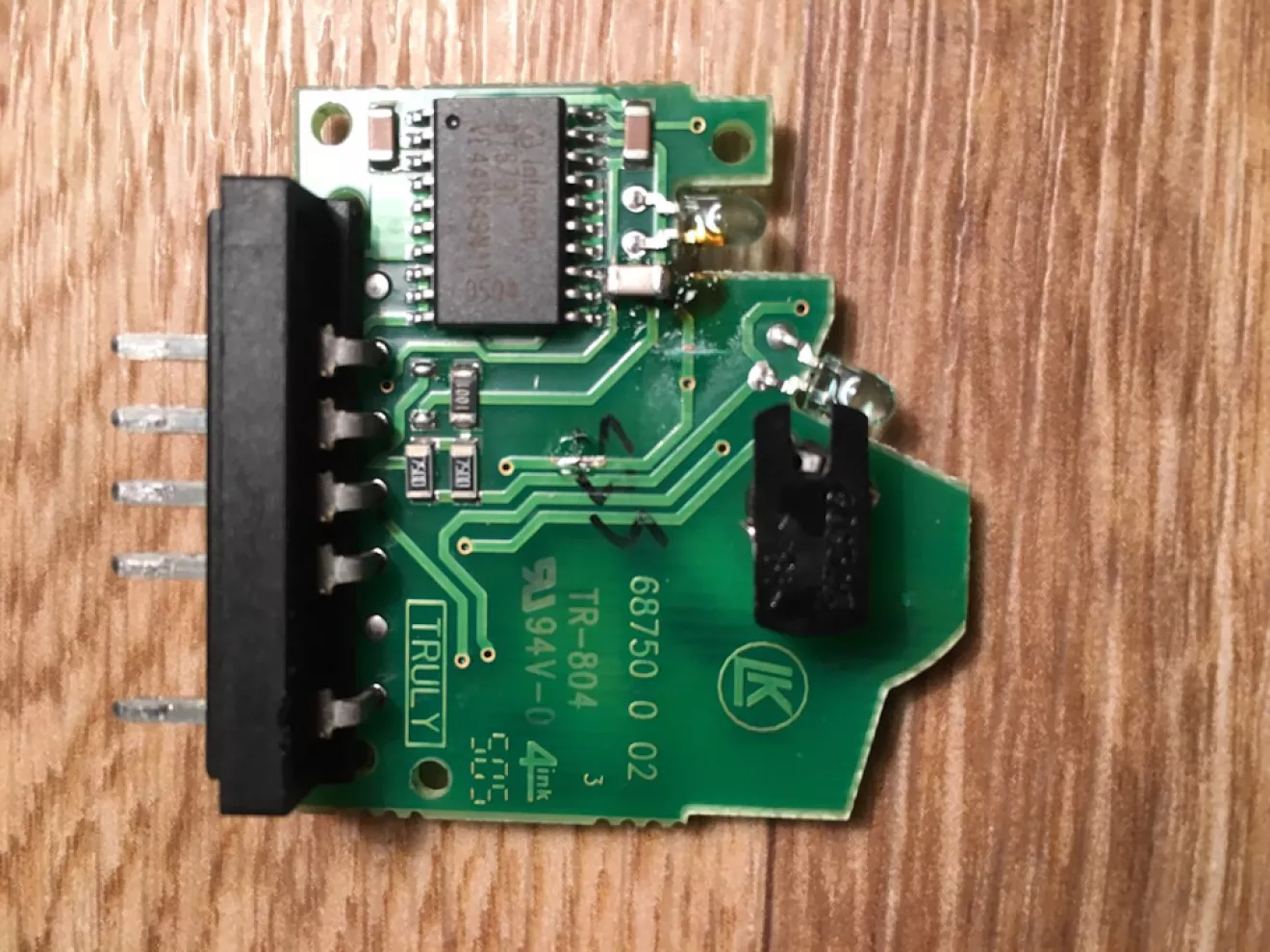

Вот тут то я и столкнулся с проблемой. Если впаять резистор после конденсатора на 19 дорожке, то при сборке колесо регулятора упирается в резистор. Разбираем регулятор и впаиваем резистор на обратной стороне платы. Теперь все Ок!)

Ни у собственно видео плавного розжига в работе. (на унылую приборку не обращайте внимание, т.к. она в процессе "тюнинха").

P.S. Паяльник в руках держу не так давно, не судите строго))
P.S.S После доработки у меня остались лишние компоненты (2 комплекта). Если кто-то не сможет найти необходимые SMD компоненты, могу отправить безвозмездно(то есть даром))).
