Панель приладів для електричного Запорожця.

Я їжджу на ЗАЗ 1105, ЗАЗ 1102, ЗАЗ 1102
Дніпро, Україна

Всім доброго здоров'я. До мене звернулася людина з проханням розробити і виготовити панель приладів на проект електричного горбатого Запорожця. Тема для мене не нова. Можливо хтось пам'ятає мій проект панелі приладів Venator (Venator dashboard) на Andrоid або проекти на Nextion.

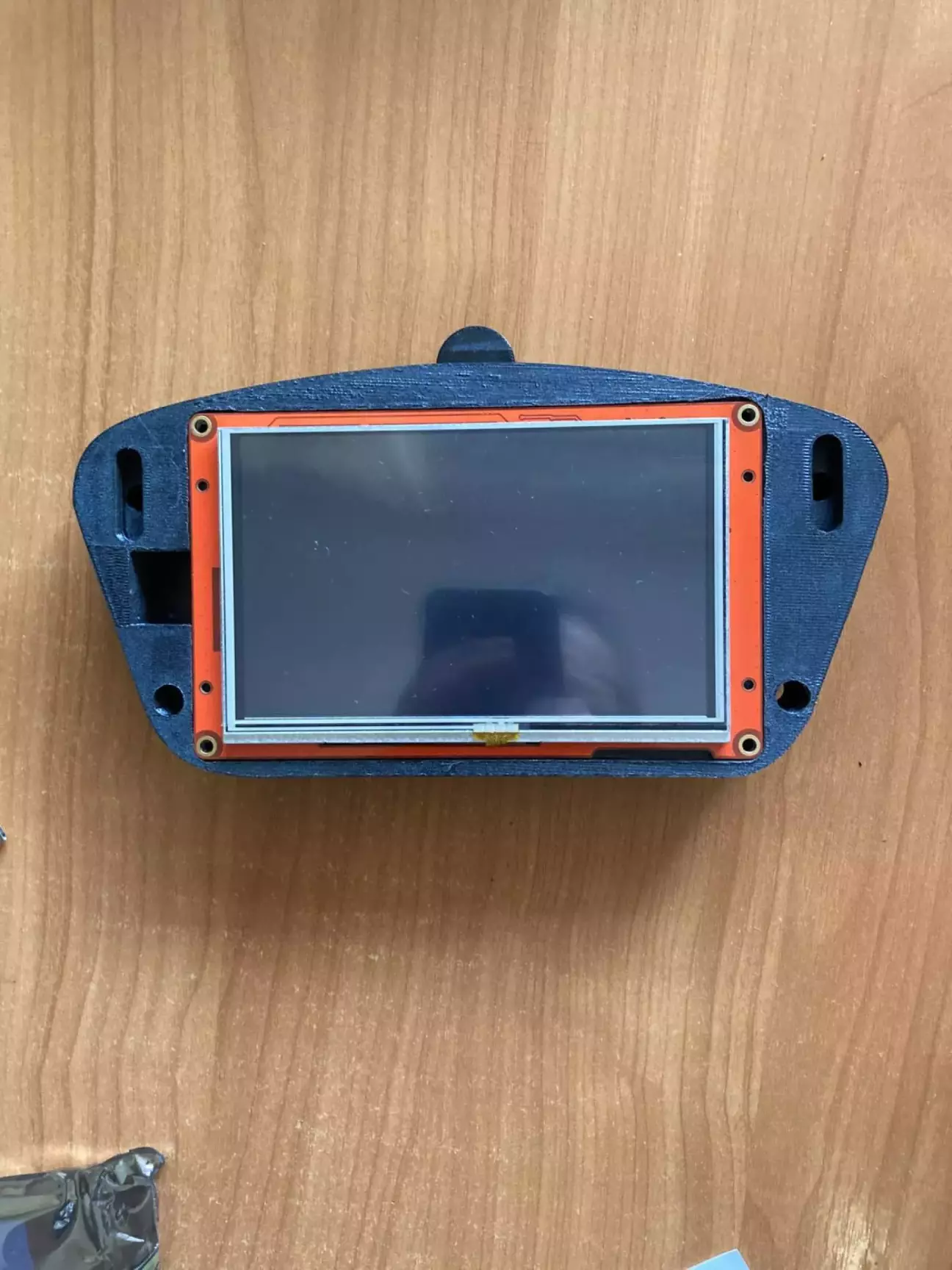

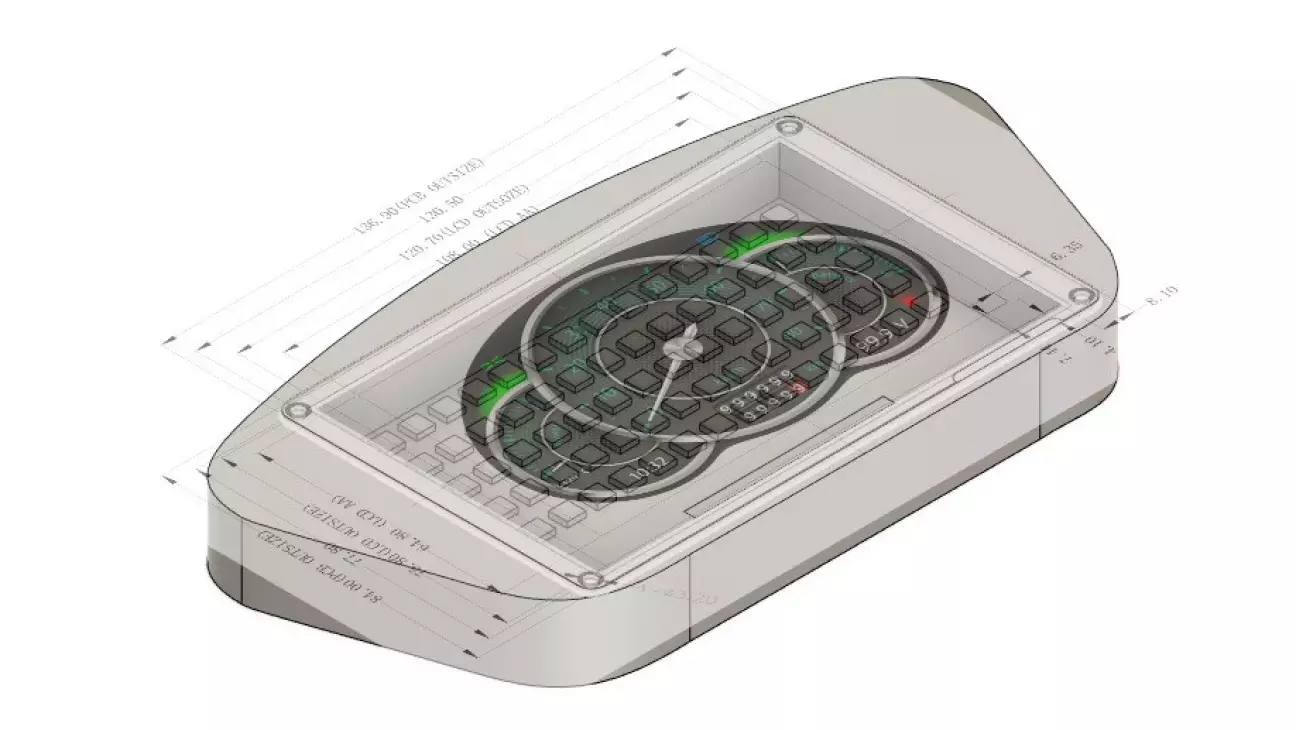

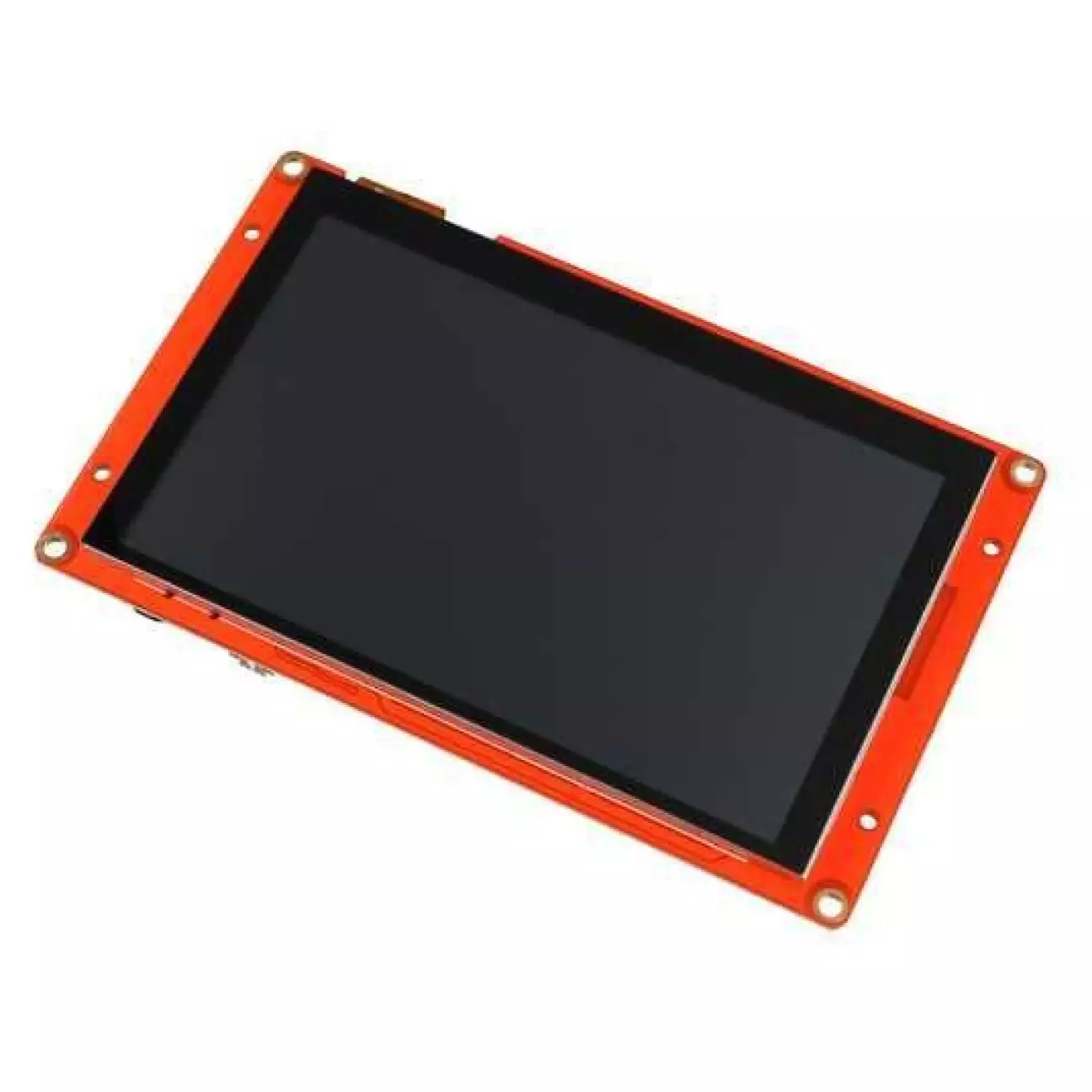

Цього разу також використав Nextion Intelligent 800х480, з діагоналлю 5 дюймів. Замовник  спроектував та виготовив корпус панелі приладів на 3d принтері, а також придбав всі необхідні компоненти.

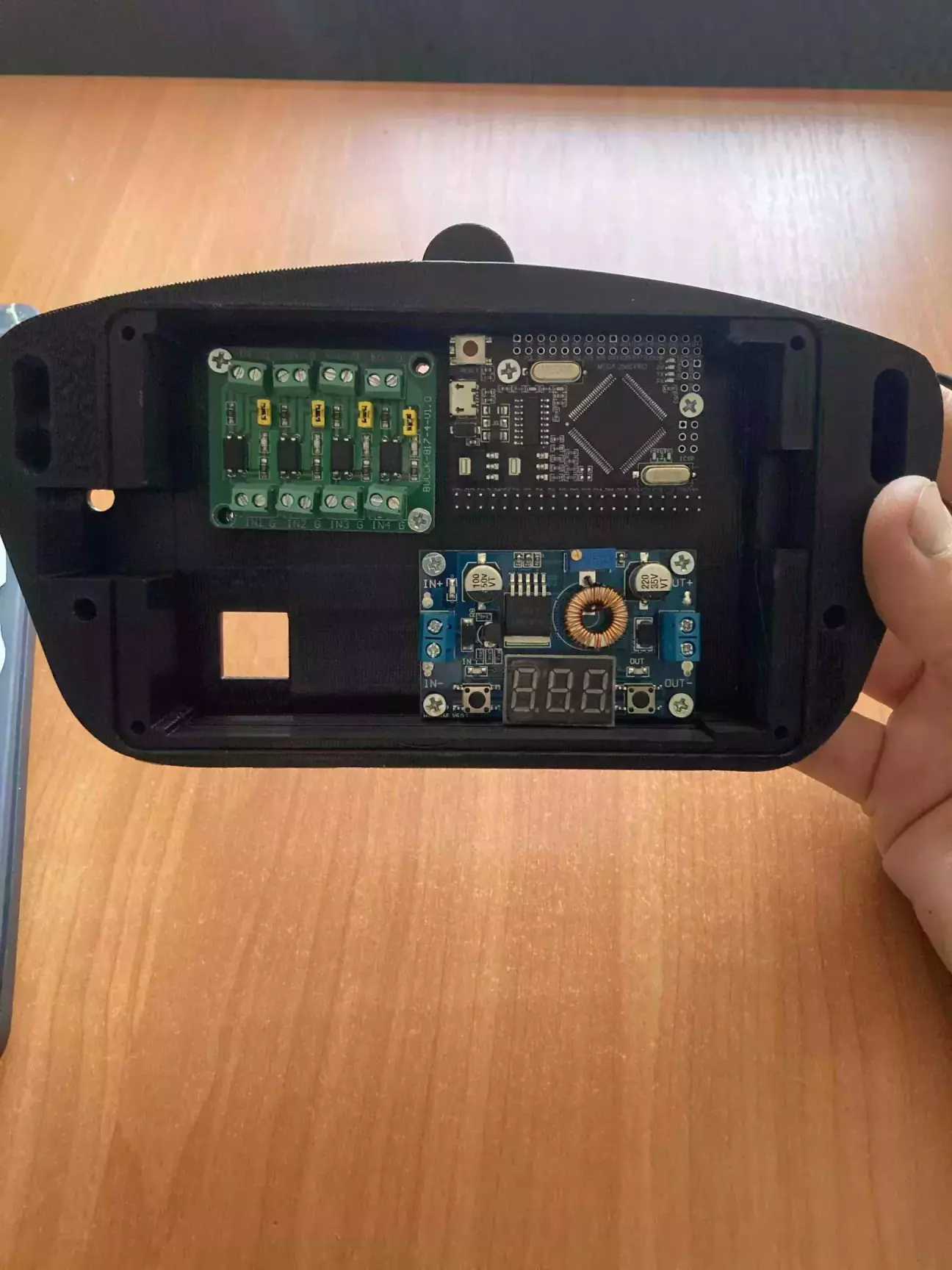

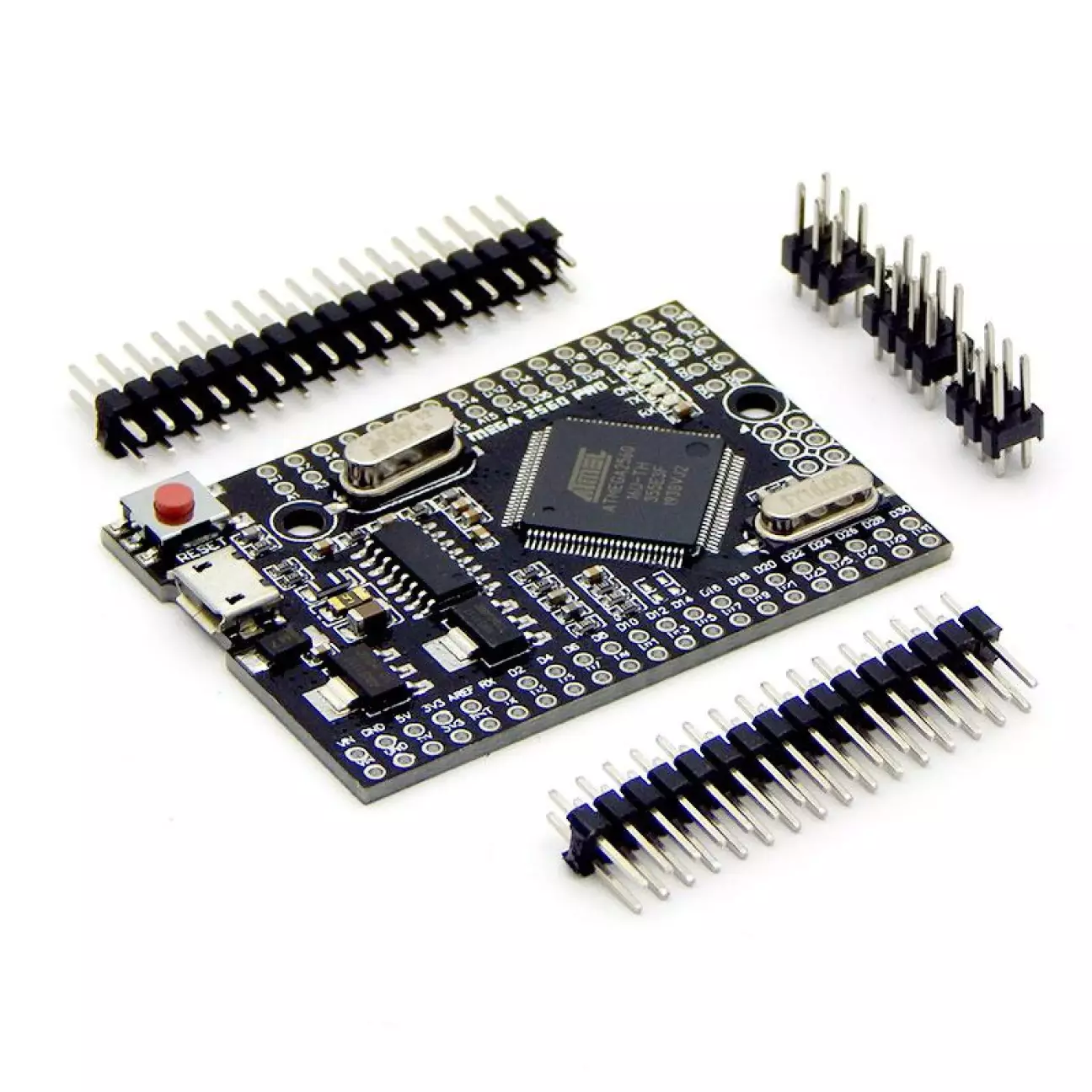

Головним компонентом є Arduino Mega 2560 Pro mini



яка виконує всі обчислення і комунікацію. Обмін даними з дисплеєм здійснюється на швидкості 115200 через Serial, bms підключена до Serial2, на швидкості 19200.

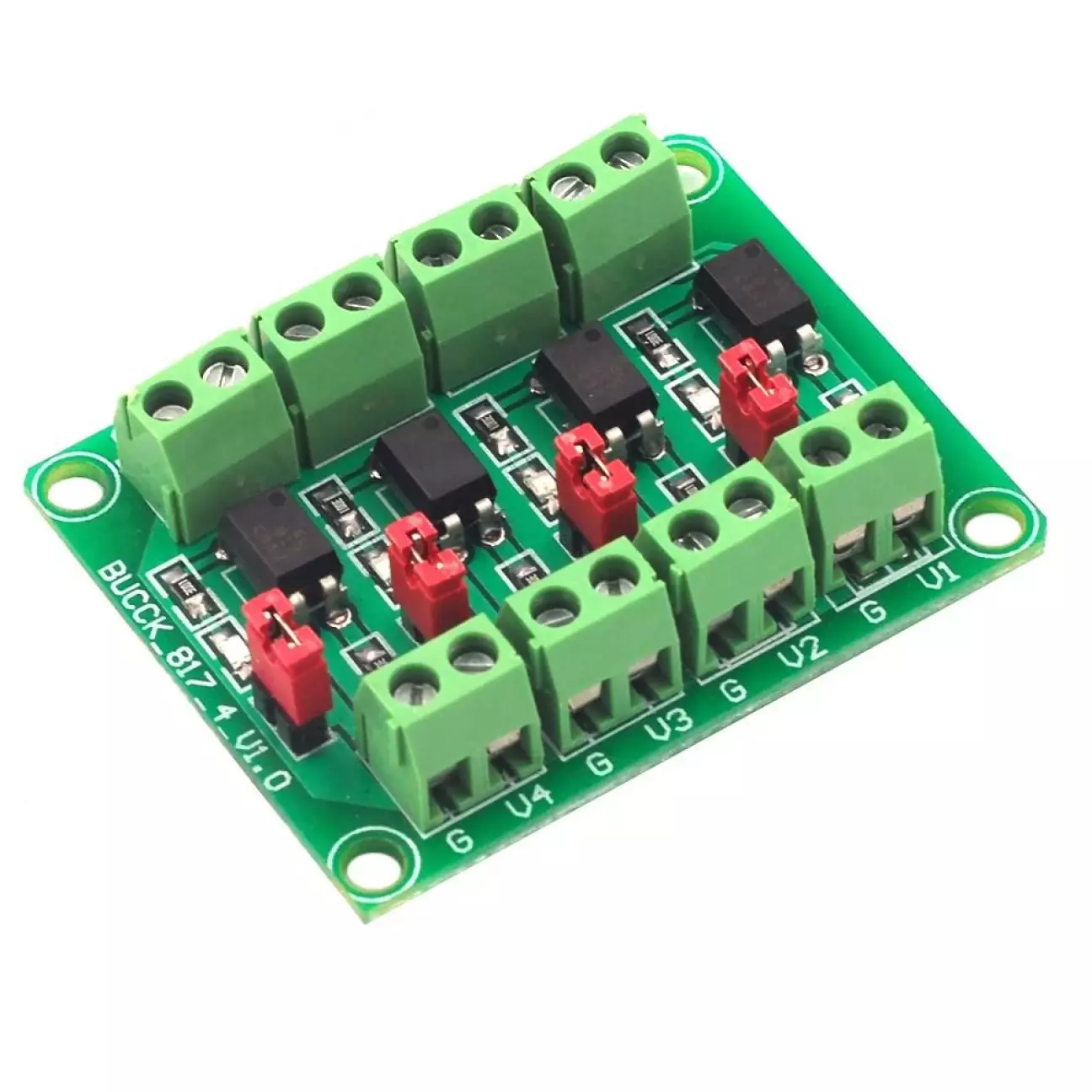

Сигнали поворотів, габарити і дальнє світло під'єднані до цифрових входів через модуль оптопар pc817

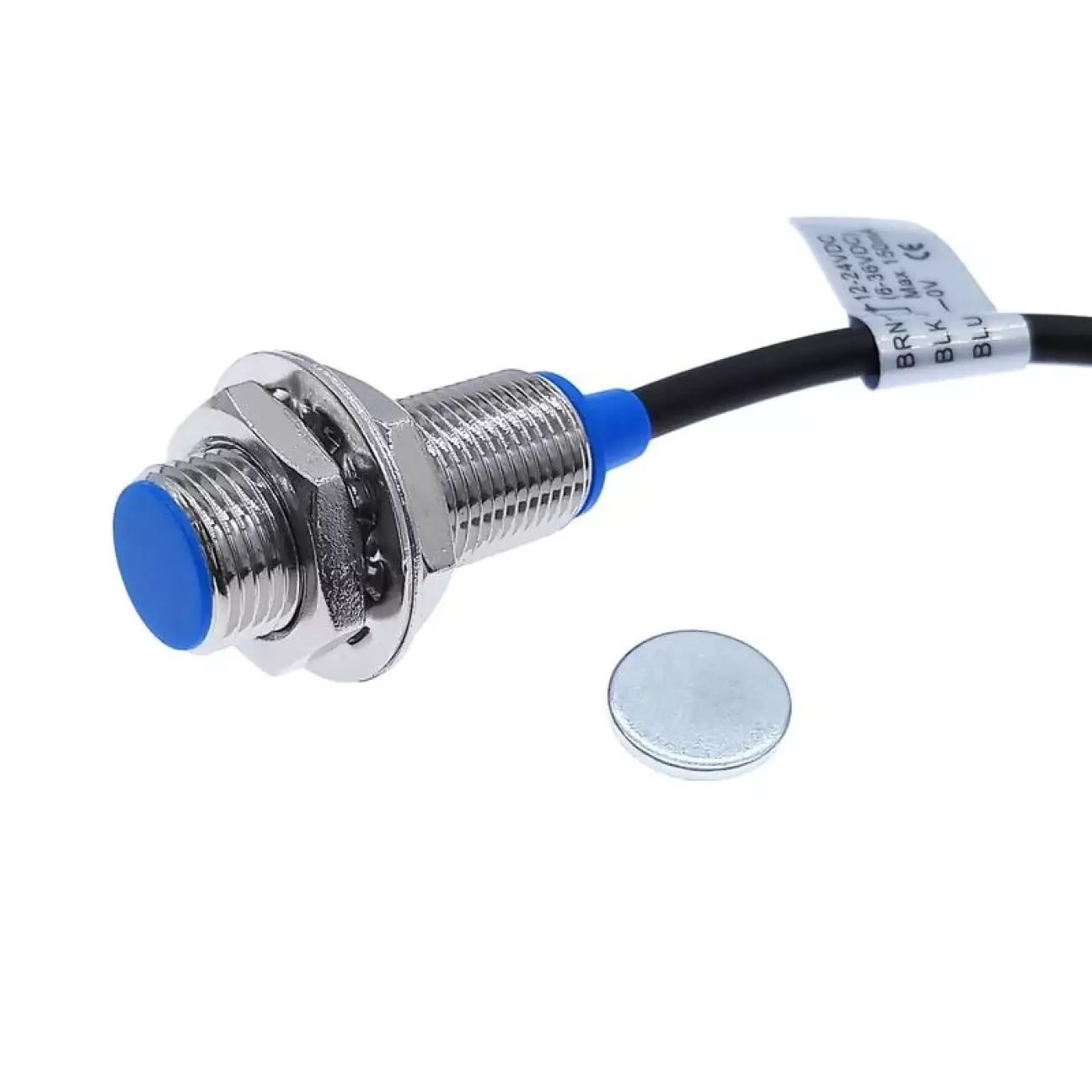

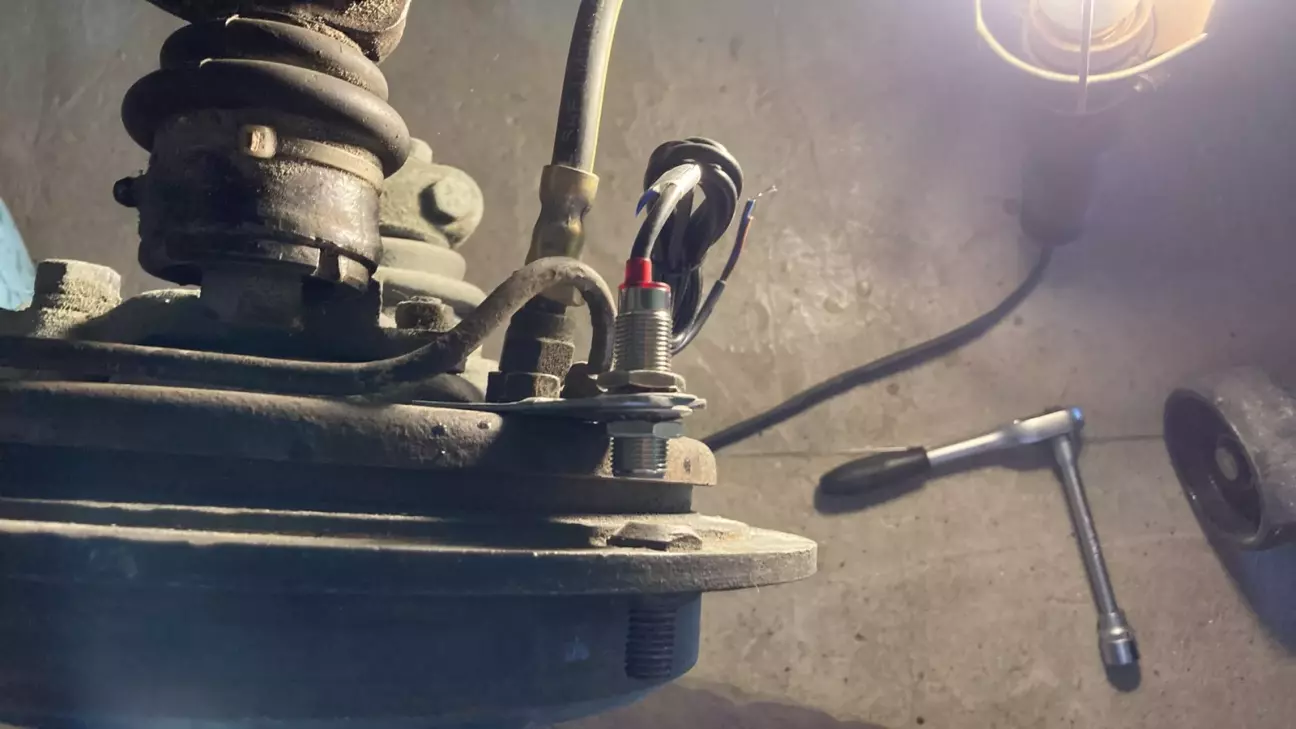

В якості сенсора швидкості використовується sja12-10n1 підєднаний на вхід зовнішнього переривання pin 21.

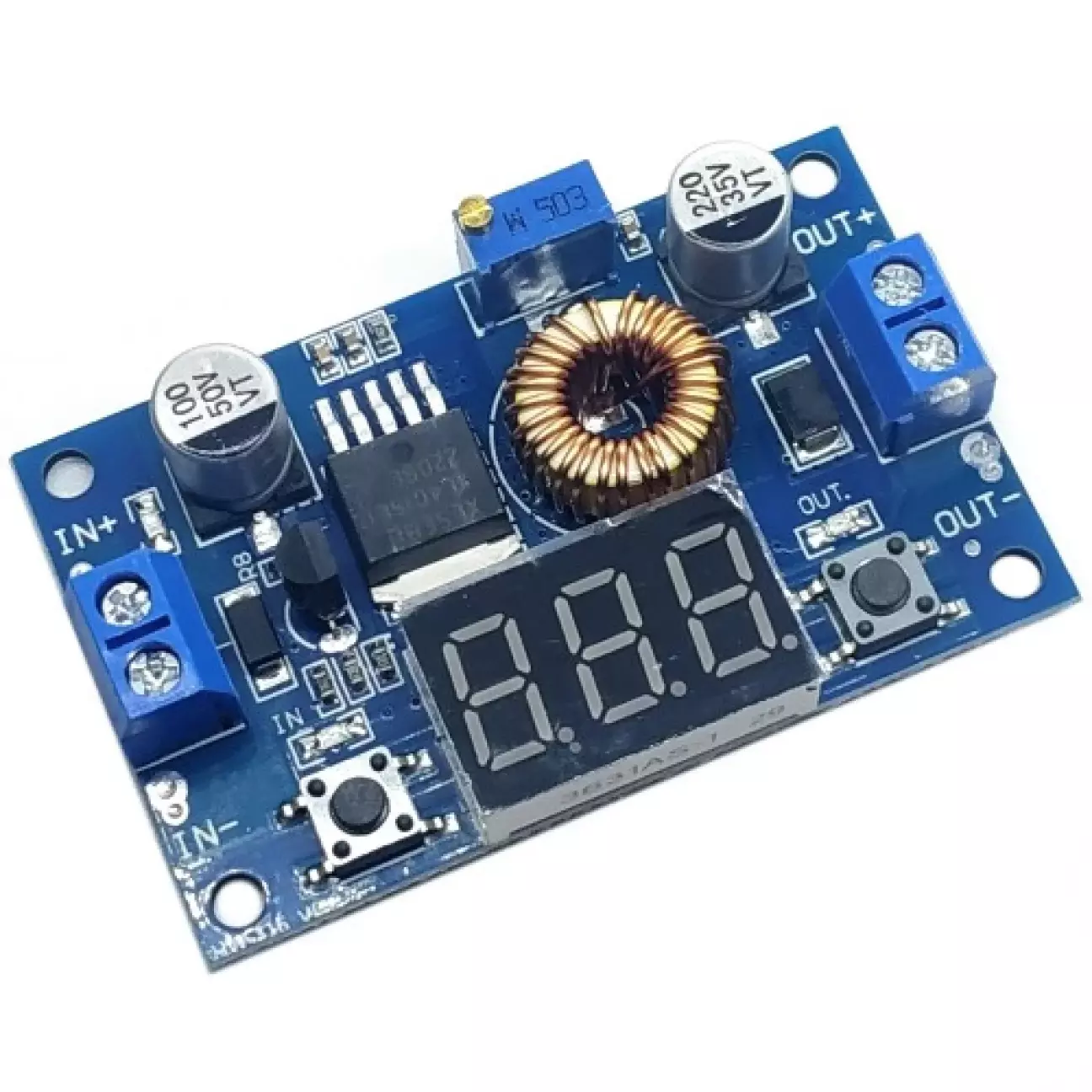

Живить всю систему DC-DC step-down конвертор XL4015

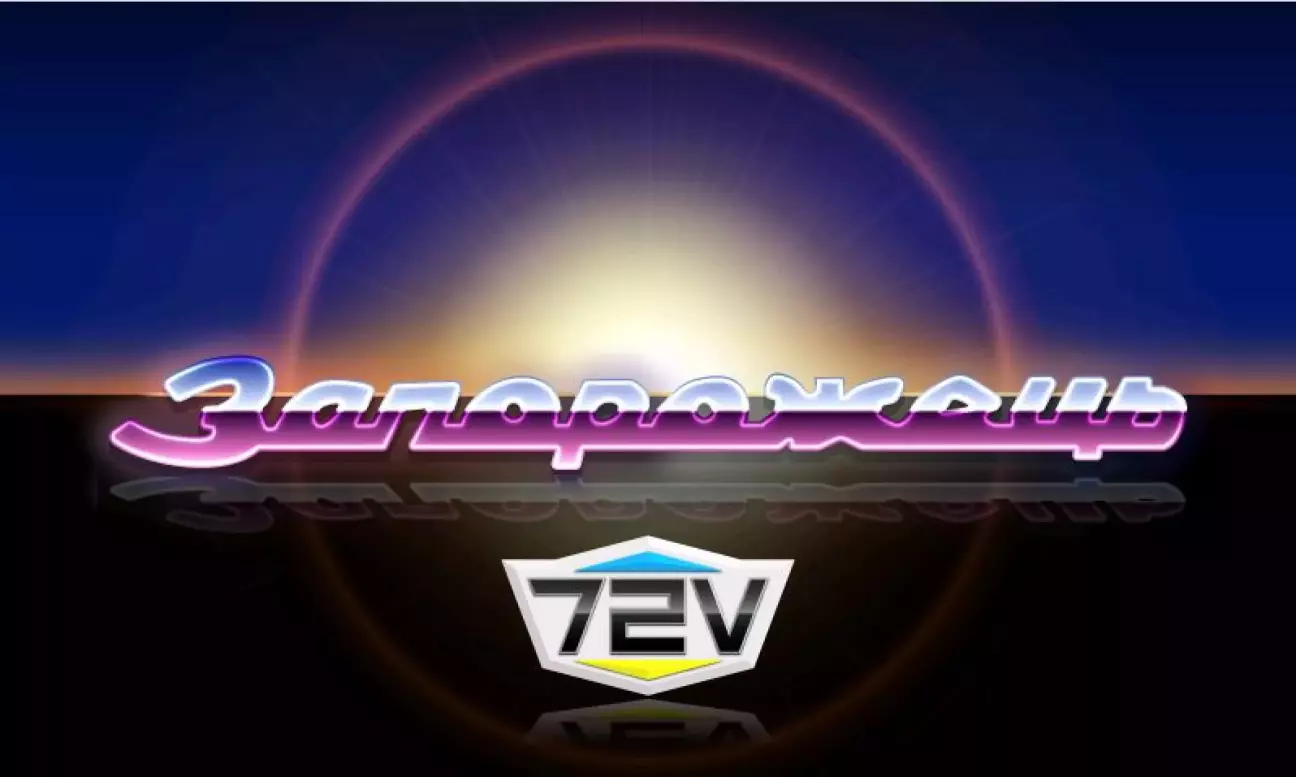

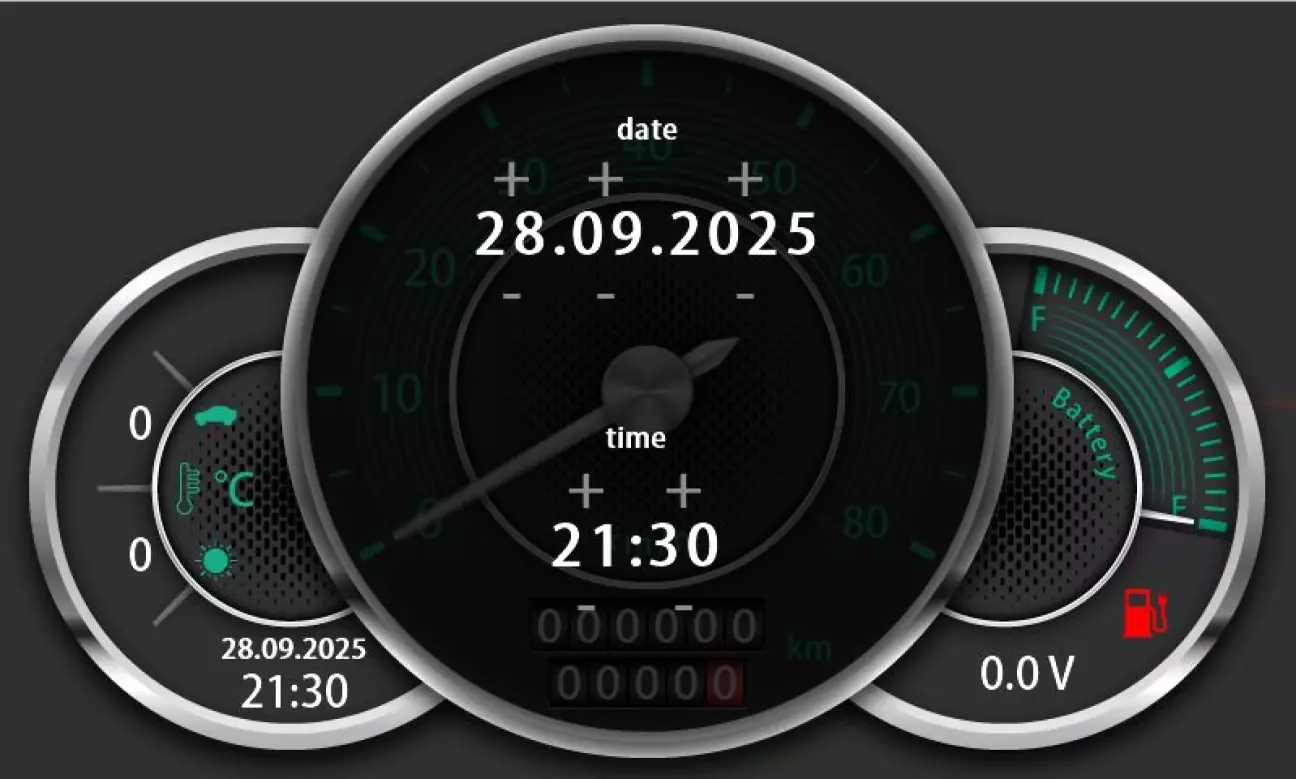

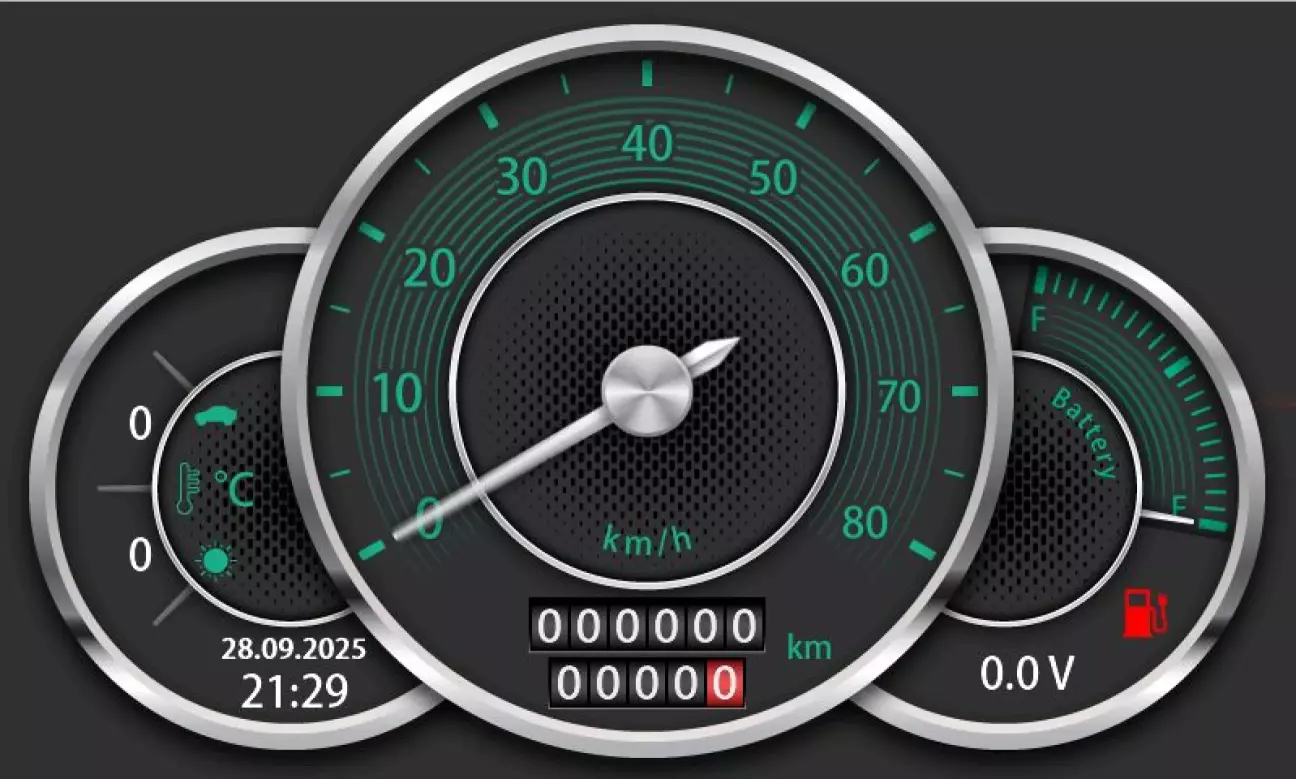

Далі намалював інтерфейс і стартову заставку







Дизайн намагався витримати у ретро стилі,  щось схоже на Porsche 356.


Панель приладів має наступний функціонал:

  • Відображення загального і денного пробігу з автоматичним збереженням.
  • Відображення/налаштування дати та часу RTC.
  • Налаштування яскравості підсвітки.
  • Сигнали поворотів, габарити, дальнє світло.
  • Два сенсори температури(з BMS)
  • Загальна напруга в залишкова ємність батареї(з BMS)
  • Відображення швидкості.

Відео роботи.

Панель відправляється замовнику для встановлення на авто.
