Встановлення відеореєстратора 70MAI 4K A810 HDR з задньою камерою та модулем паркування

Встановлення було ще рік тому, завжди мало часу на дописи))

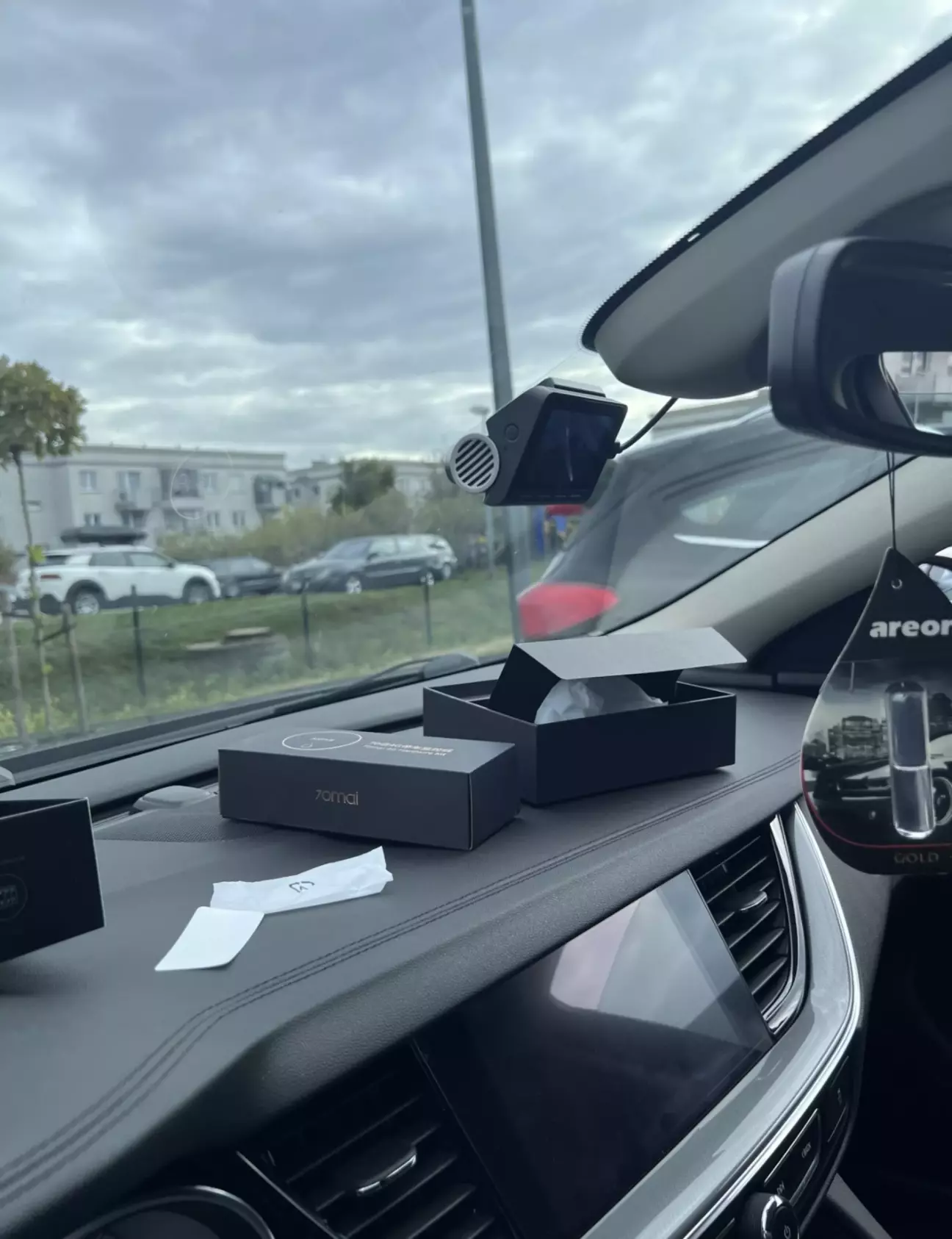

У зв’язку з неприємною ситуацією на парковці (вдарили авто, винуватець утік), вирішив встановити відеореєстратор 70MAI 4K A810 HDR Dash Cam Set. У комплекті – передня й задня камери. Додатково придбав модуль живлення 70MAI 4G Hardwire Kit із підтримкою SIM-карти.

Функціонал модуля:

• онлайн-доступ до зображення з передньої та задньої камер;
• сповіщення про підозрілу активність біля авто;
• автоматичний запис і можливість миттєвого перегляду з телефону при ударі чи спробі втручання.

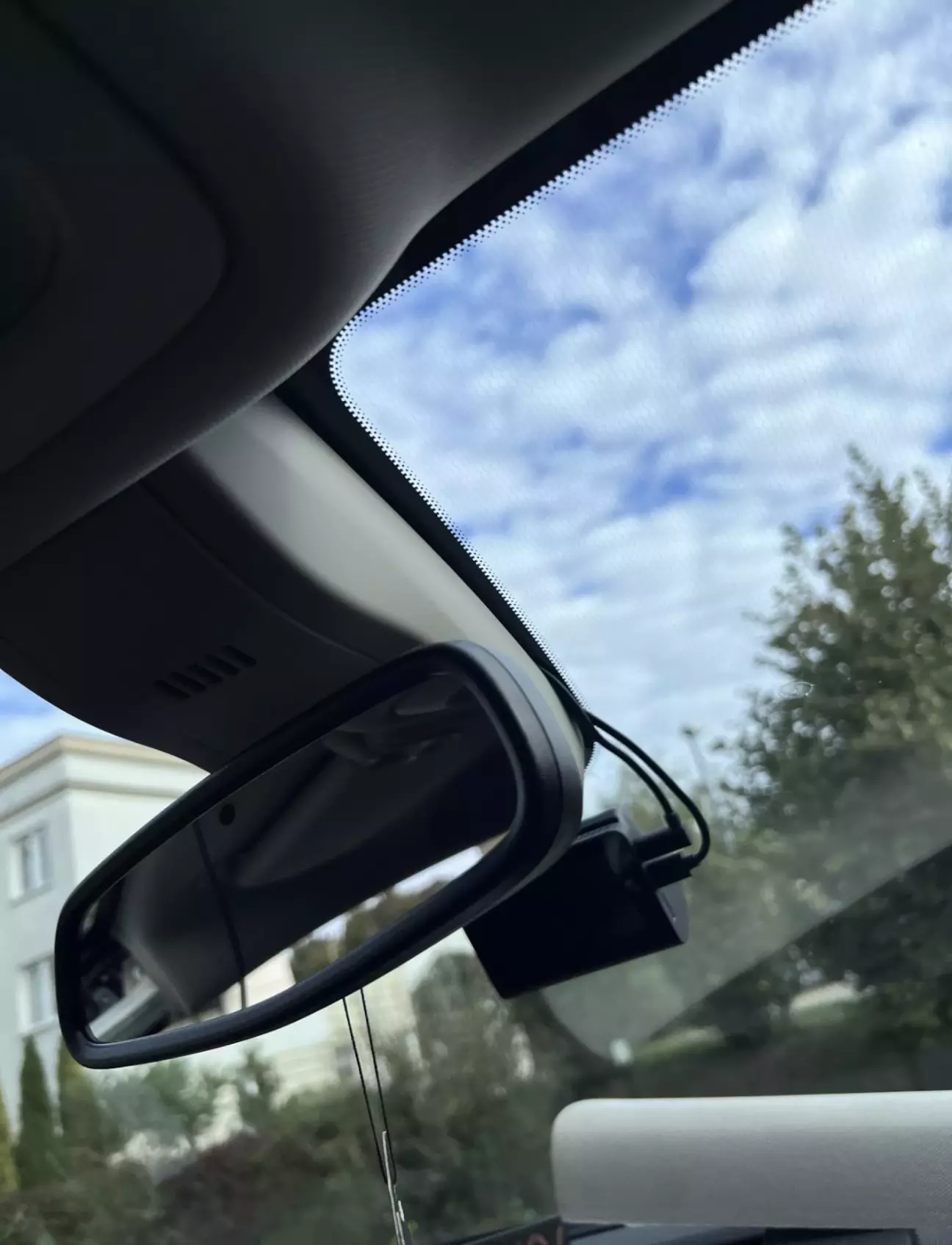

Монтаж передньої камери

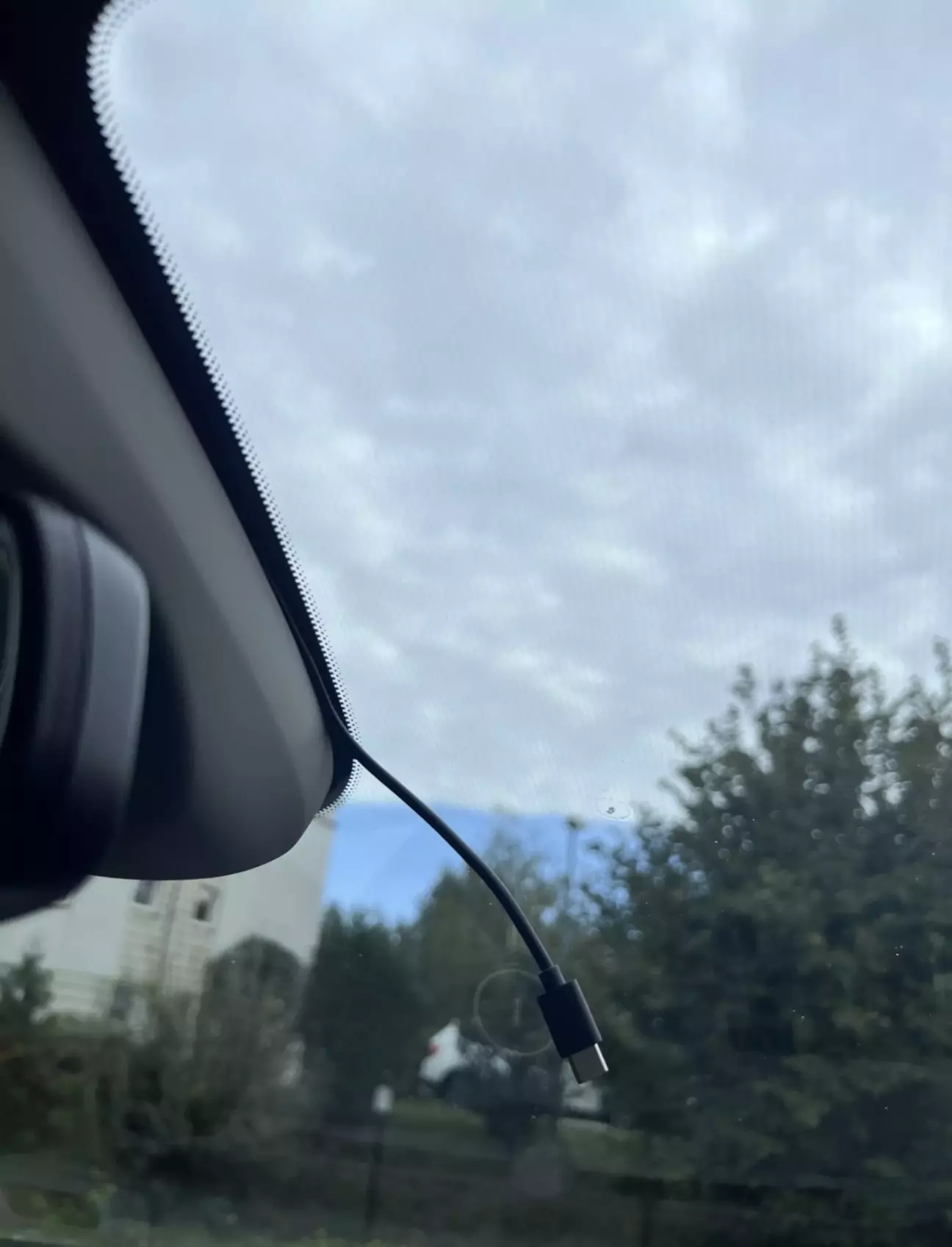

• Провід живлення прокладено під стелю.

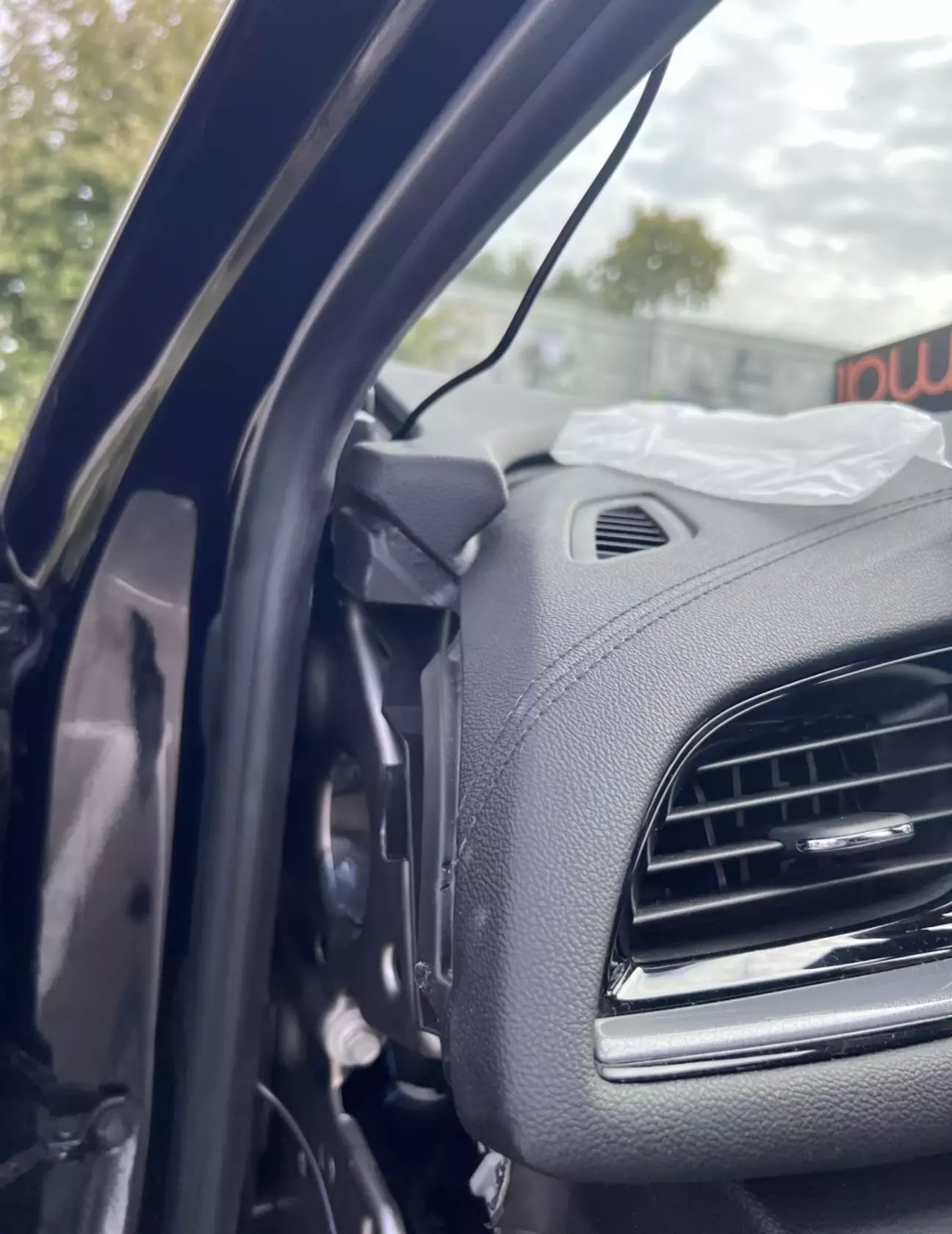

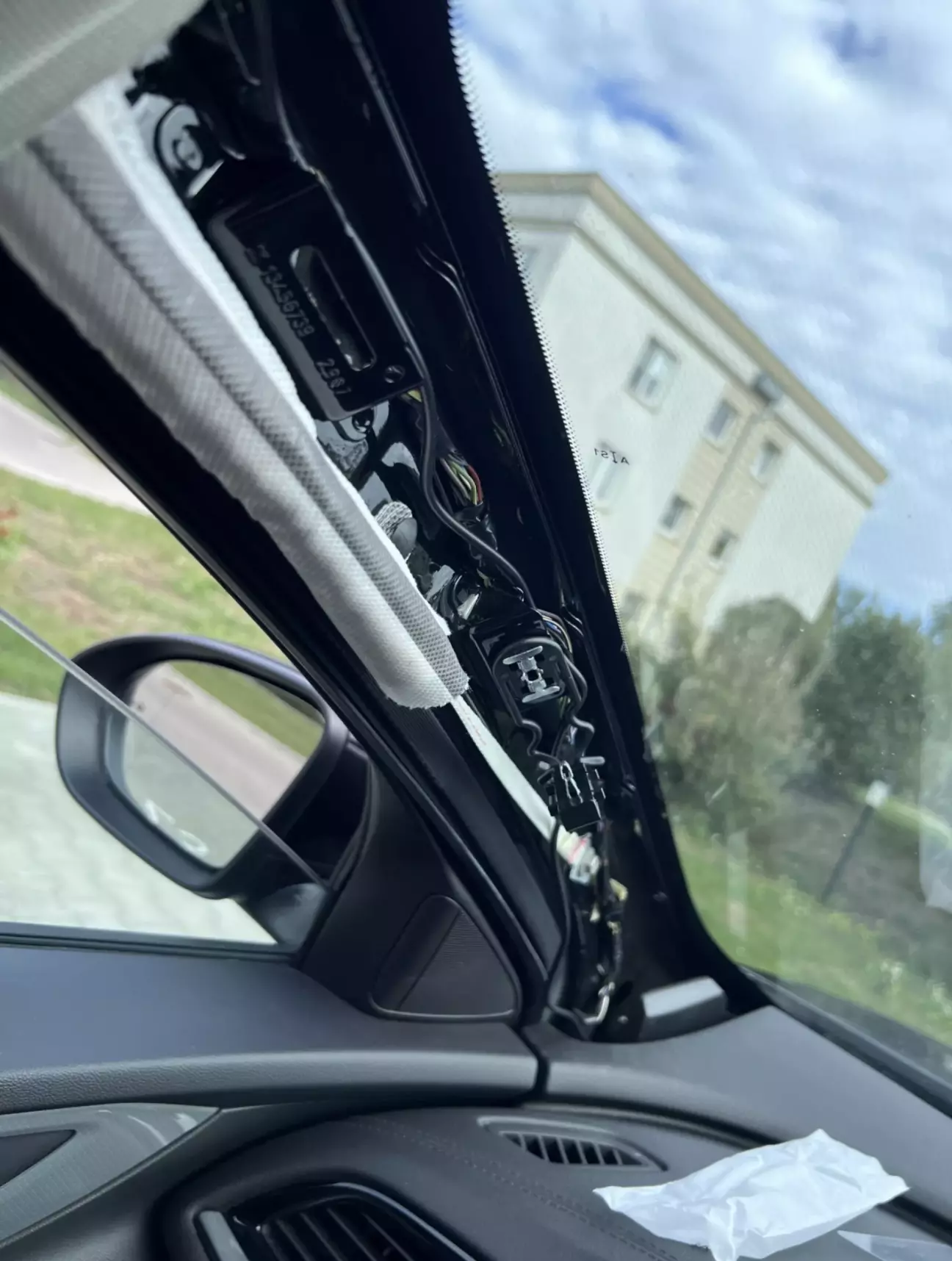

• Обшивка лівої стійки знімалася для доступу.
• Кабель протягнутий до блоку запобіжників.

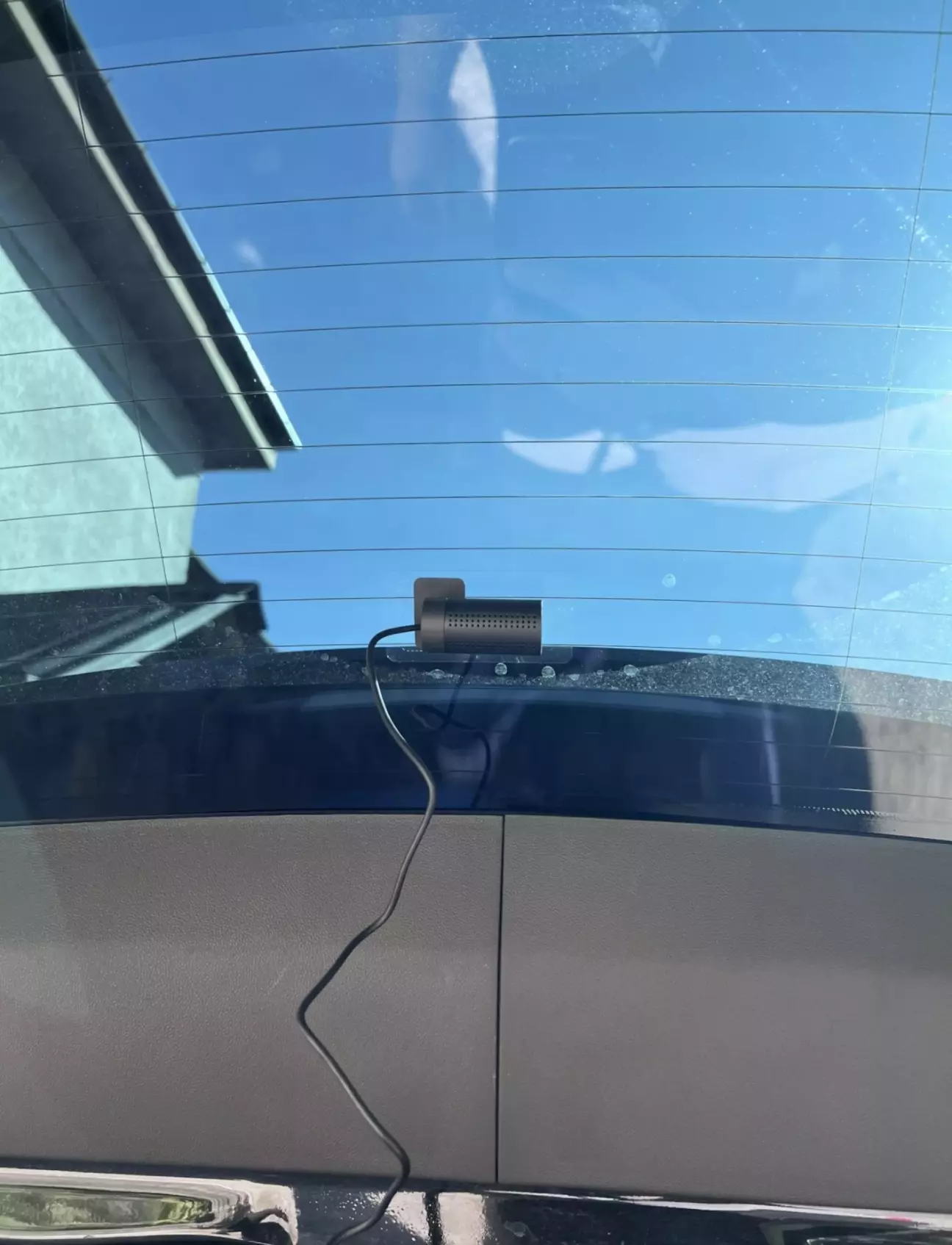

Монтаж задньої камери

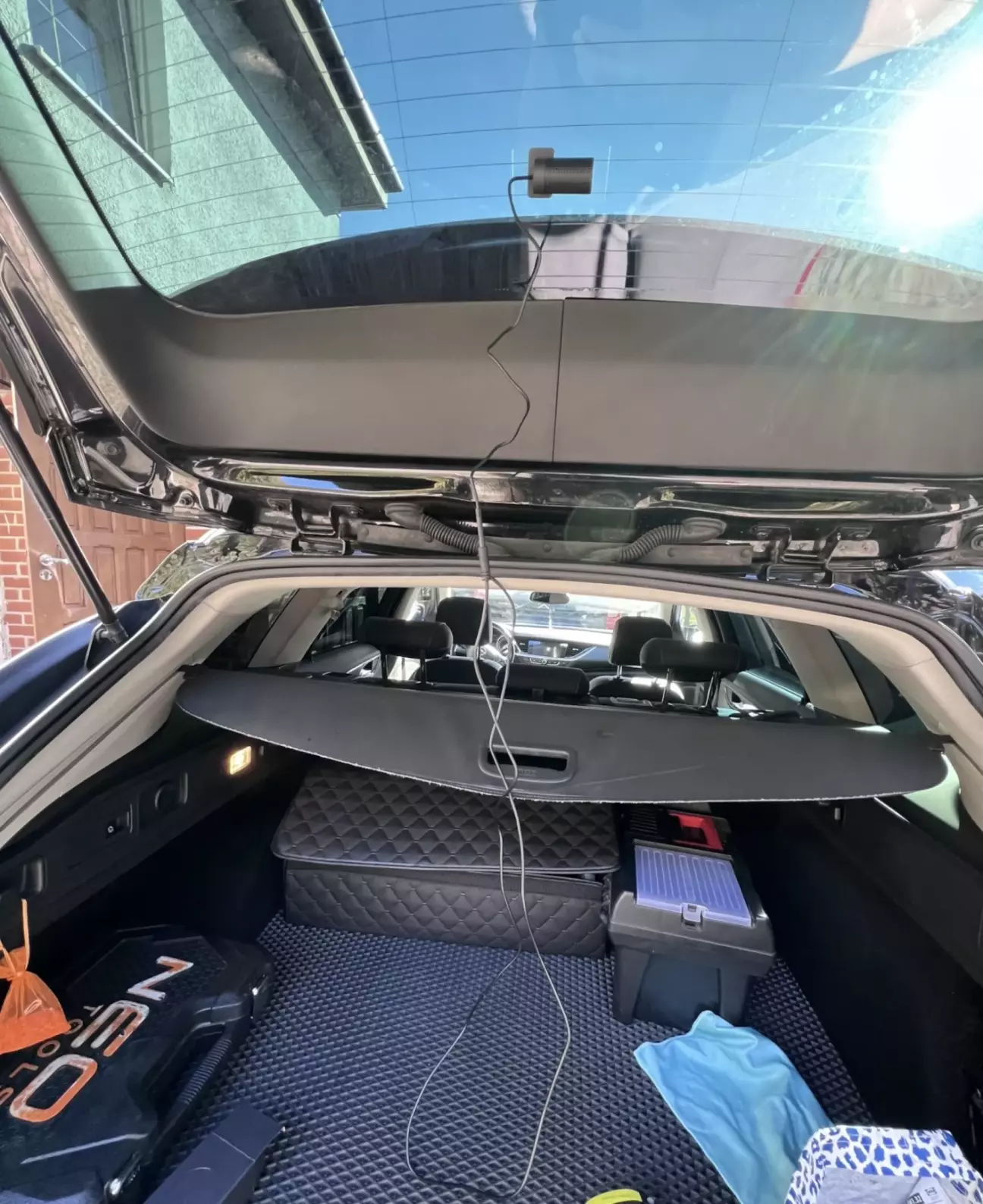

• Провід пустив під ущільнювач дверей і під стелею до багажника.

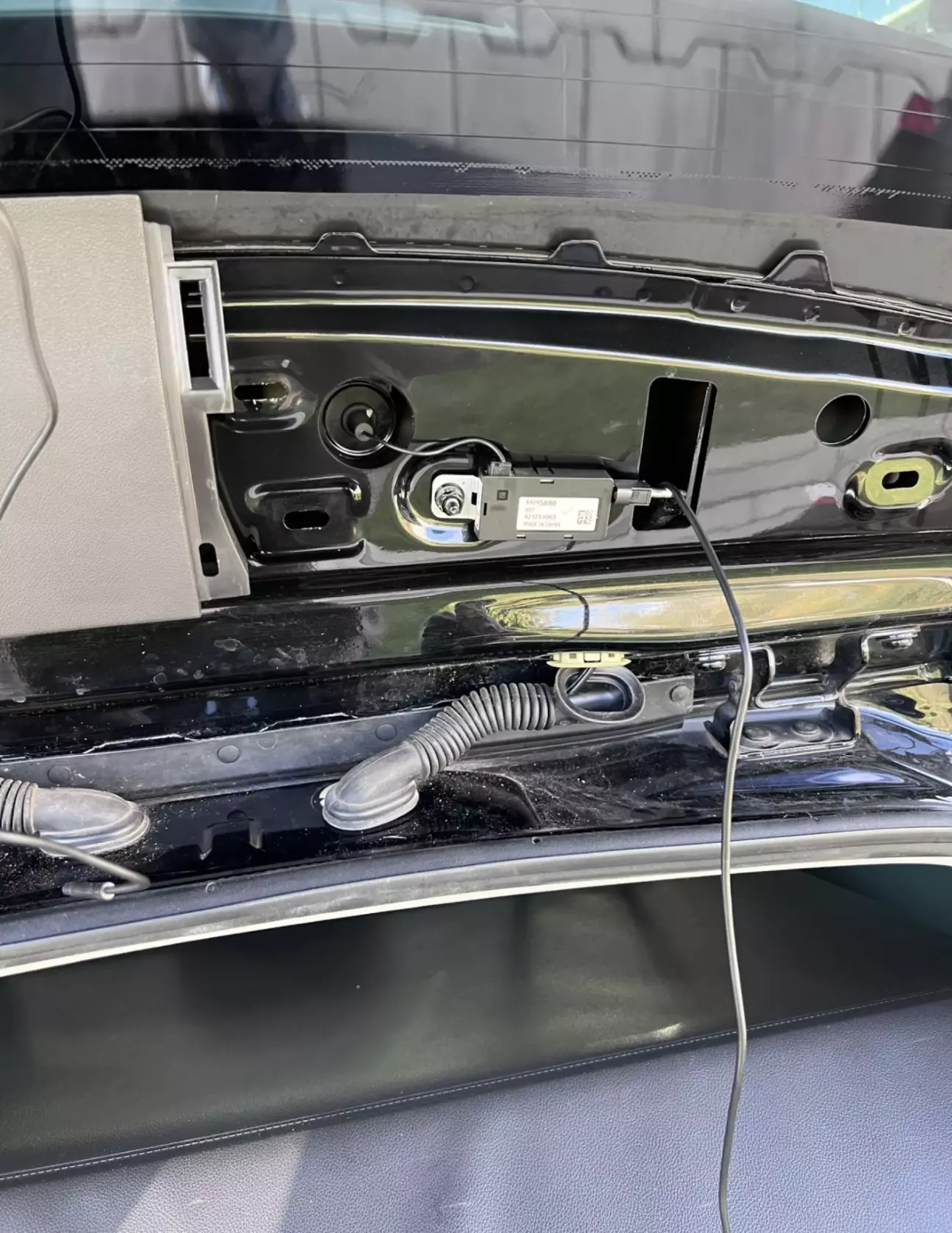

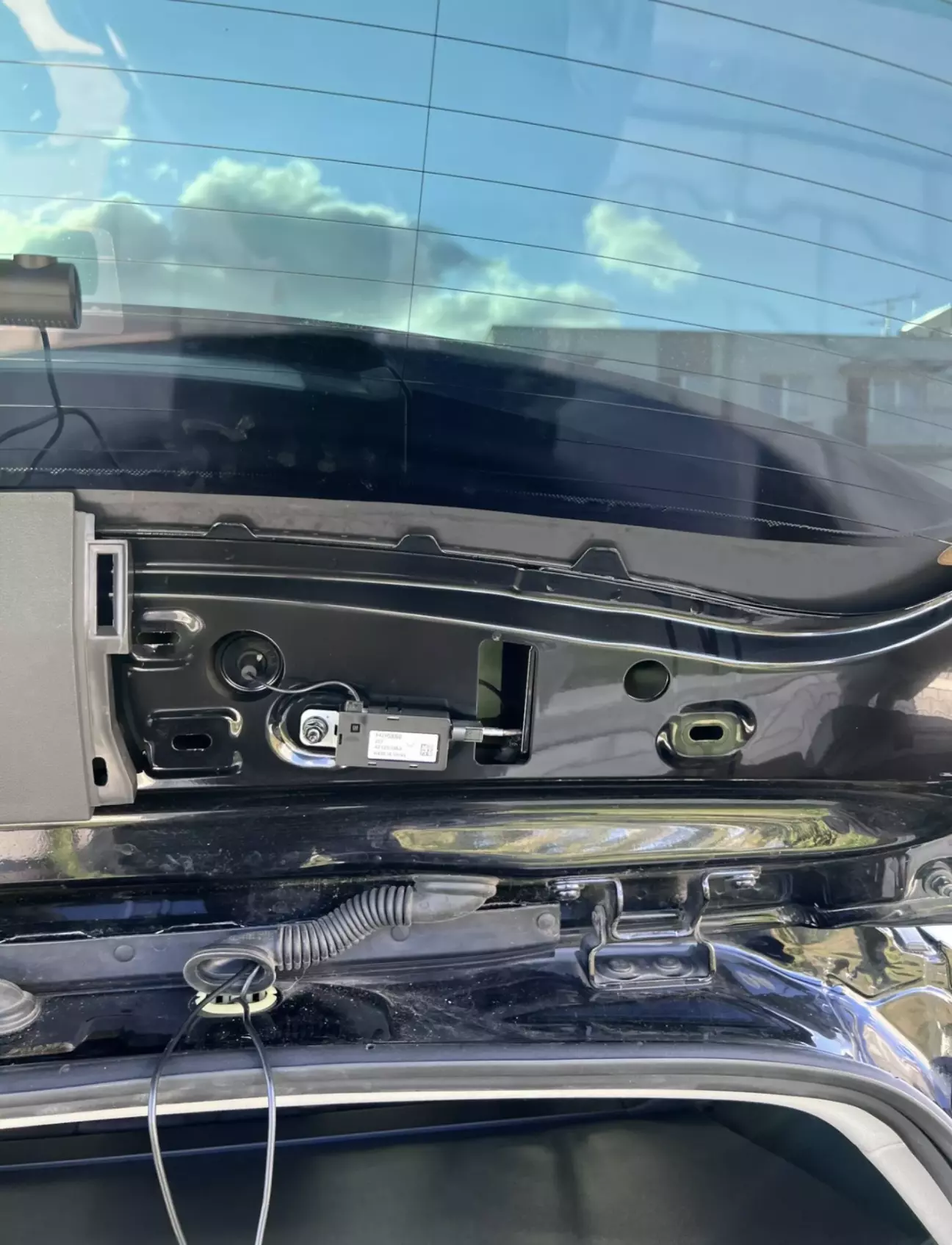

• Оскільки авто універсал, вирішив сховати кабель у гофрі разом зі штатною проводкою до кришки багажника.

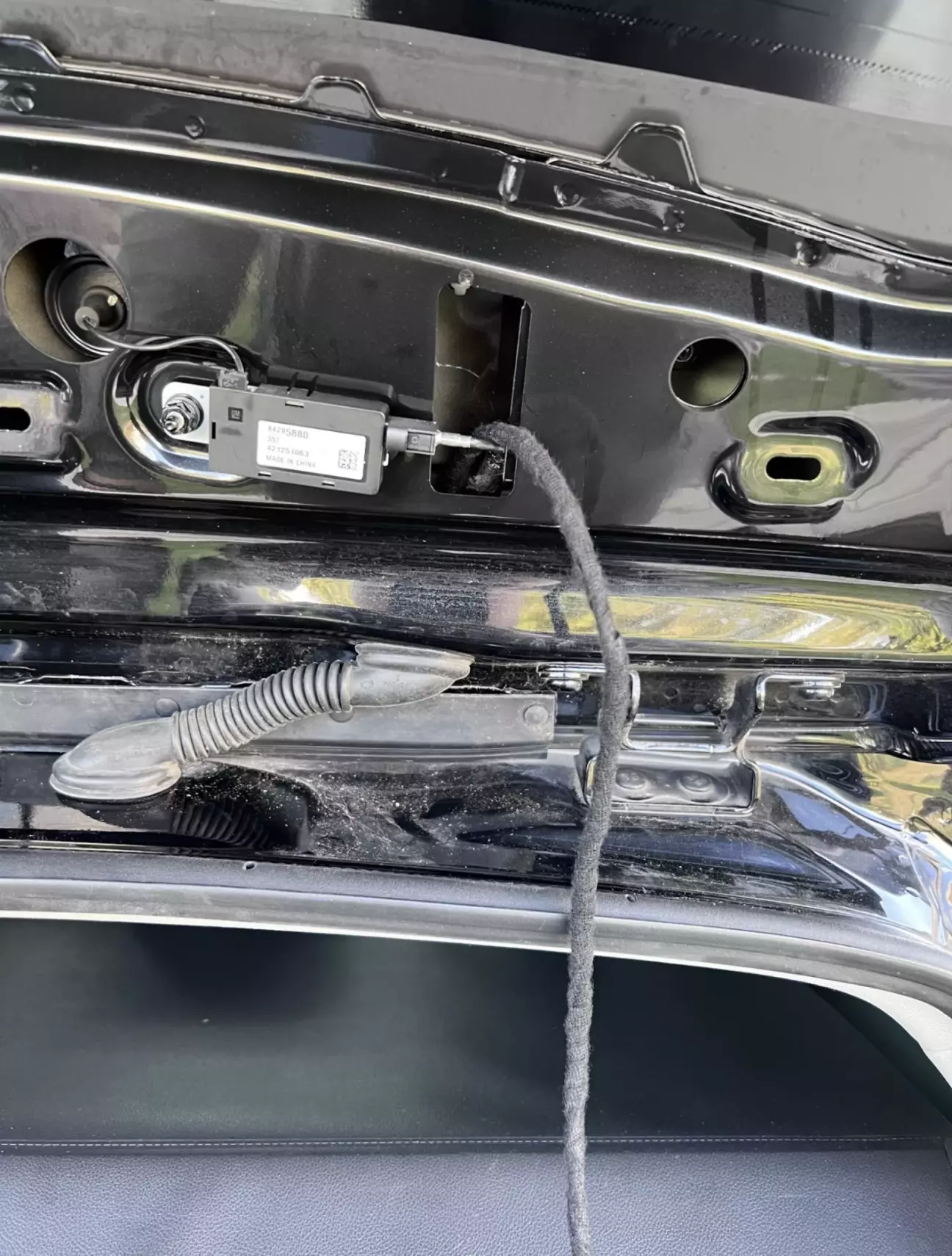

• Для захисту провід обмотав «мохнатою» ізолентою.
• Обшивка багажника знімалася частково:
  • відкрутив 2 саморізи в зоні кріплення знака аварійної зупинки;
  • решта трималася на кліпсах – акуратно відщіпнув і отримав доступ.

Підключення живлення

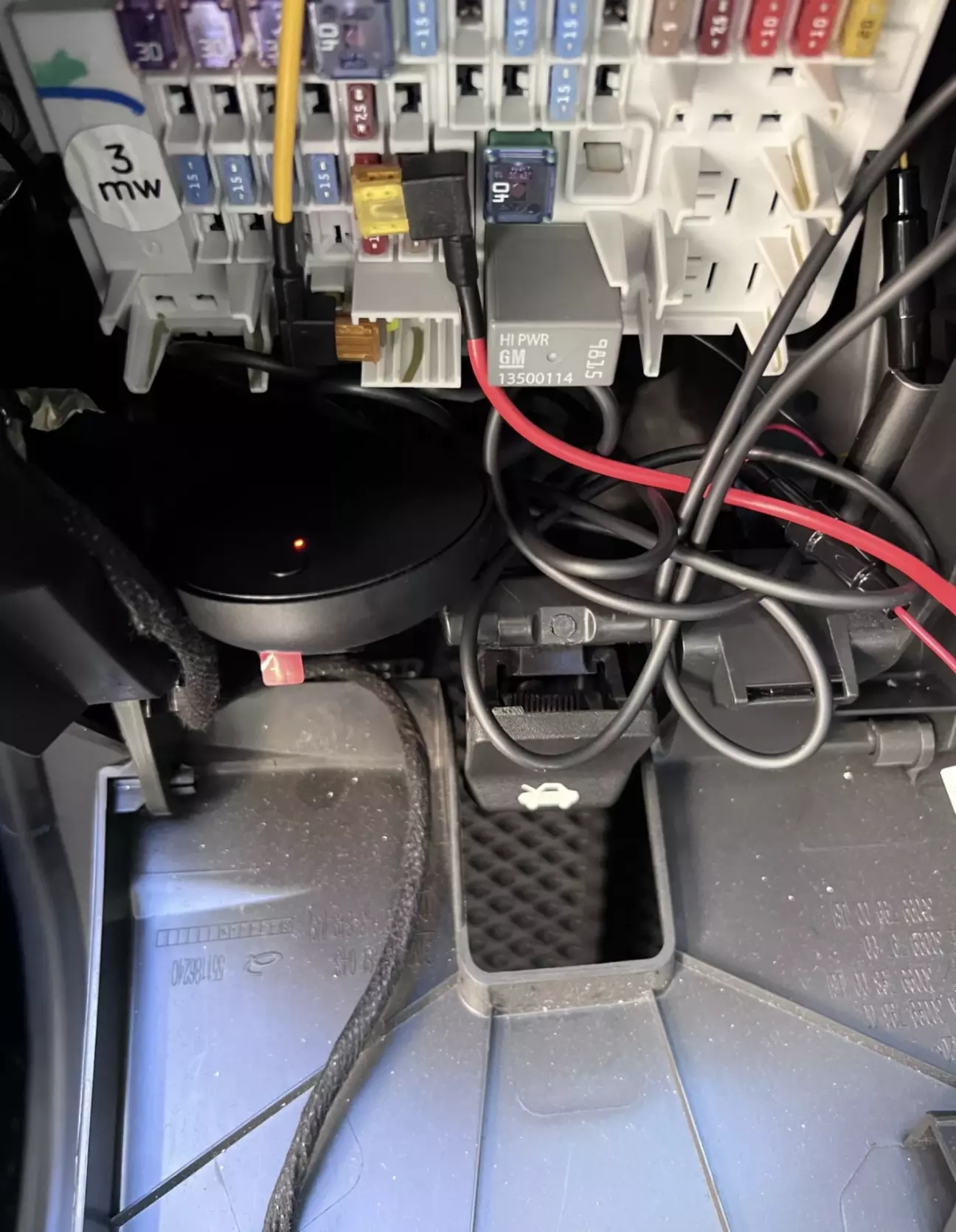

• Підключення через модуль паркування.

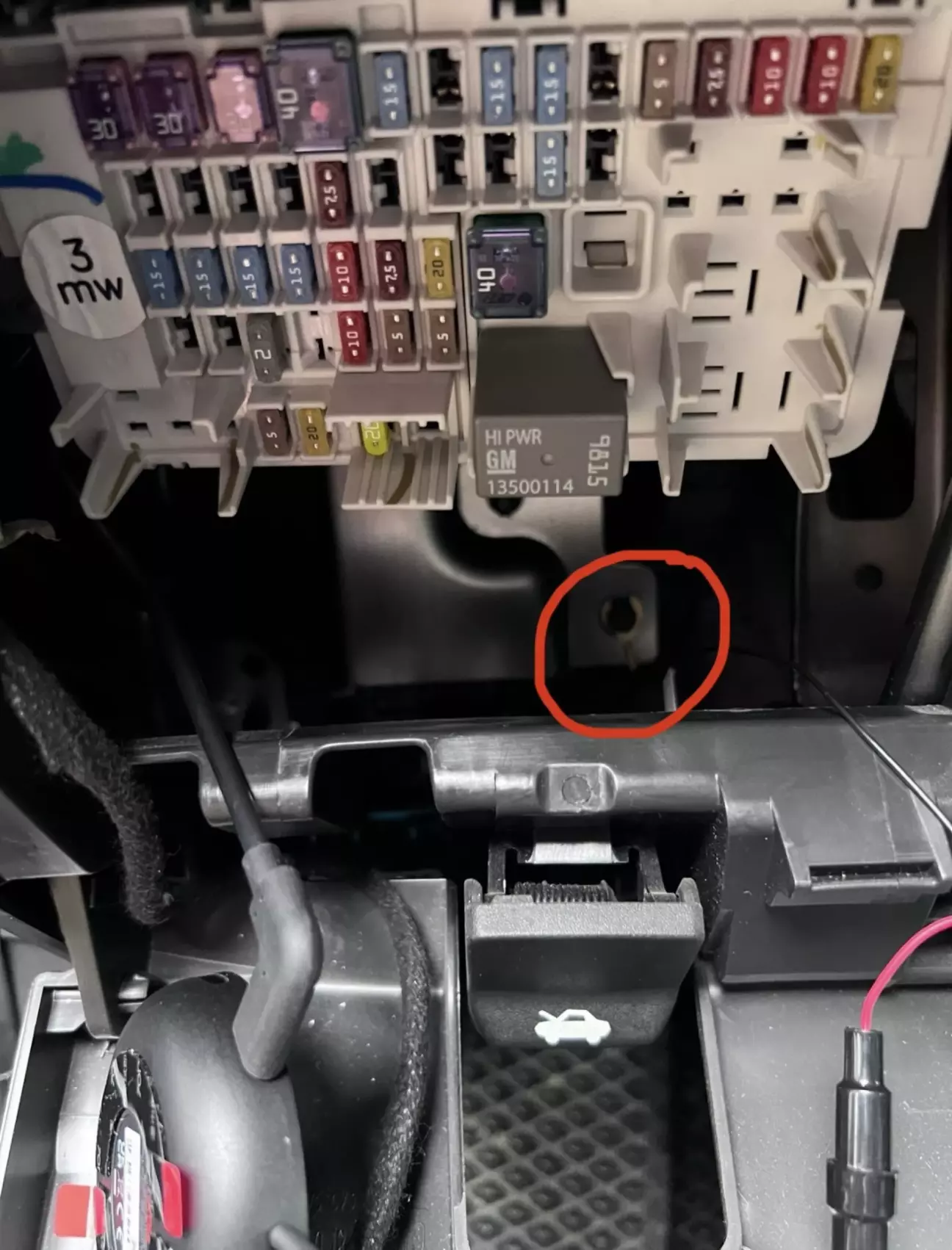

• «Мінус» прикрутив до болта біля блоку запобіжників.

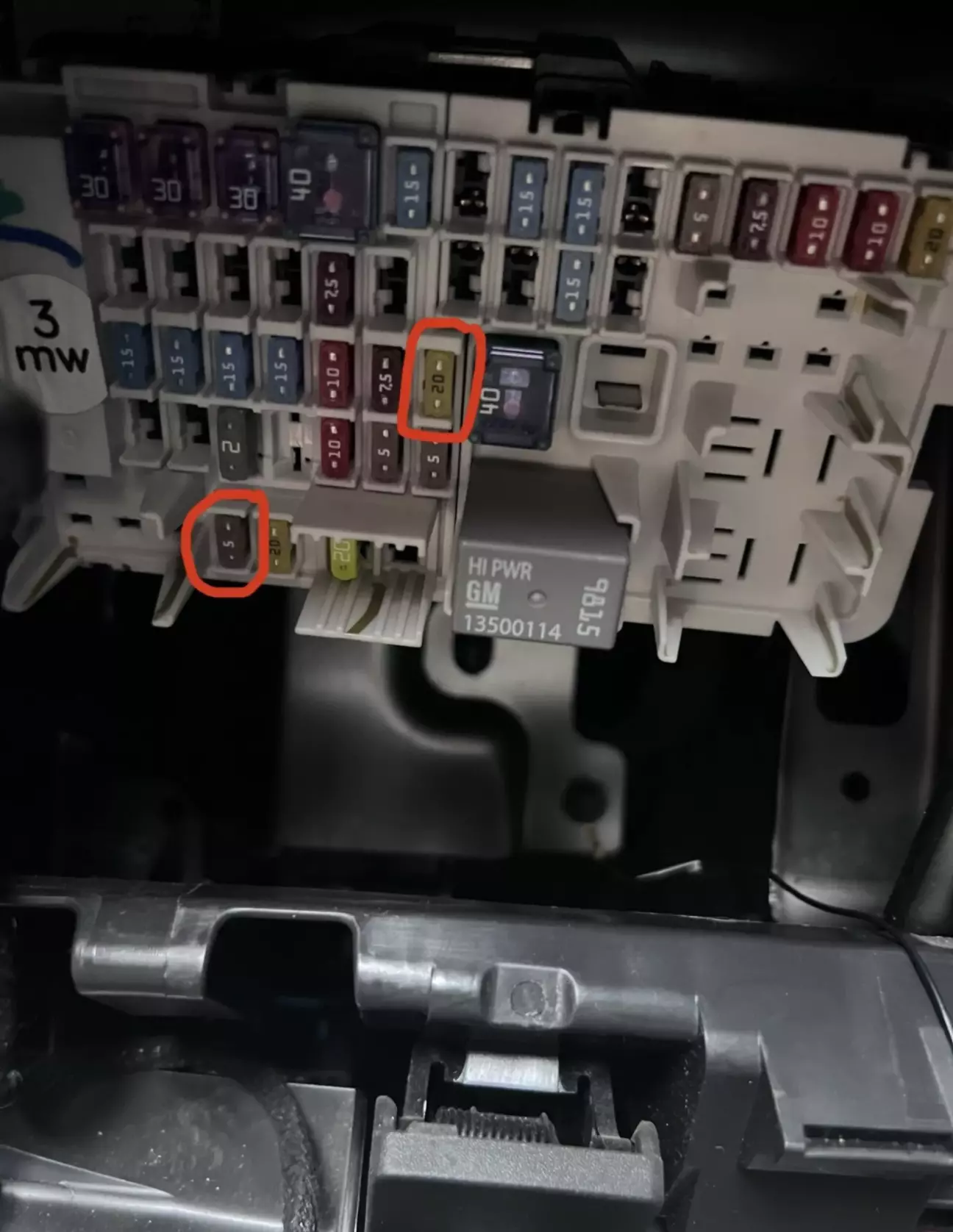

• Жовтий провід (ACC) підключив до запобіжника бездротової зарядки.
• Червоний провід (постійний «плюс») – на запобіжник 20А.

✅ Робота зайняла кілька днів через обмежений вільний час, але результатом задоволений.

Сподіваюся, цей опис буде корисним тим, хто планує самостійно встановлювати реєстратор із паркувальним модулем.
