Peugeot 206 (Пиж)

Камера заднього виду, передня, камер, парктроніки, USB hub в бардачок

Я їжджу на Peugeot 206
Вінниця, Україна

Всім доброго дня чи вечора)

  Вирішив я зробити паркування трохи зручнішим і приємнішим. Ще за часи коли тільки було куплене авто я встановлював камеру саму дешевшу яка тільки була  за 300грн.

Працювала вона вірою і правдою поки не замінив магнітолу, потім зрозумів що якість відео погана і вирішив поїхати  в епіцентр глянути, що є


...


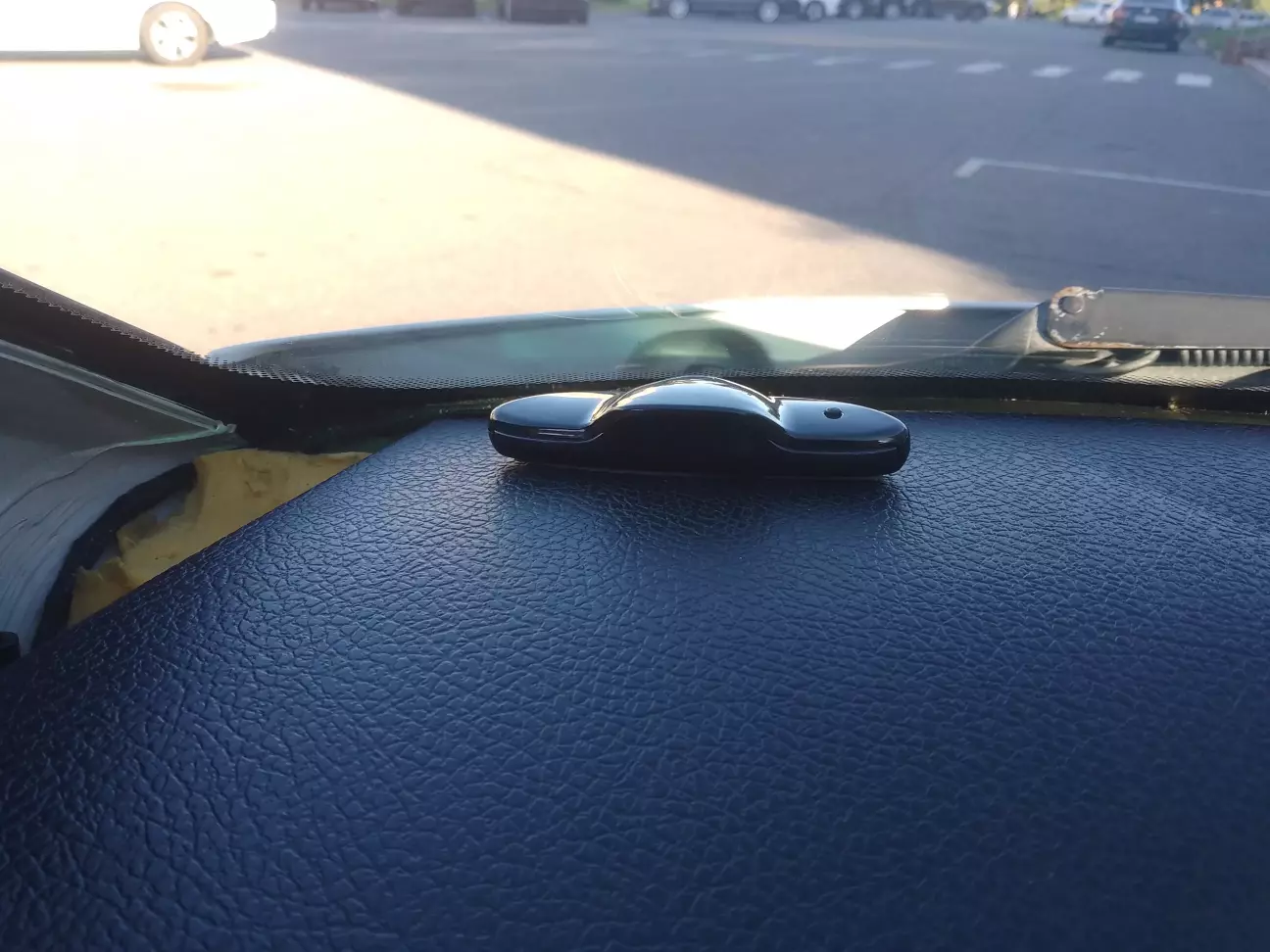

(Фото давнє)

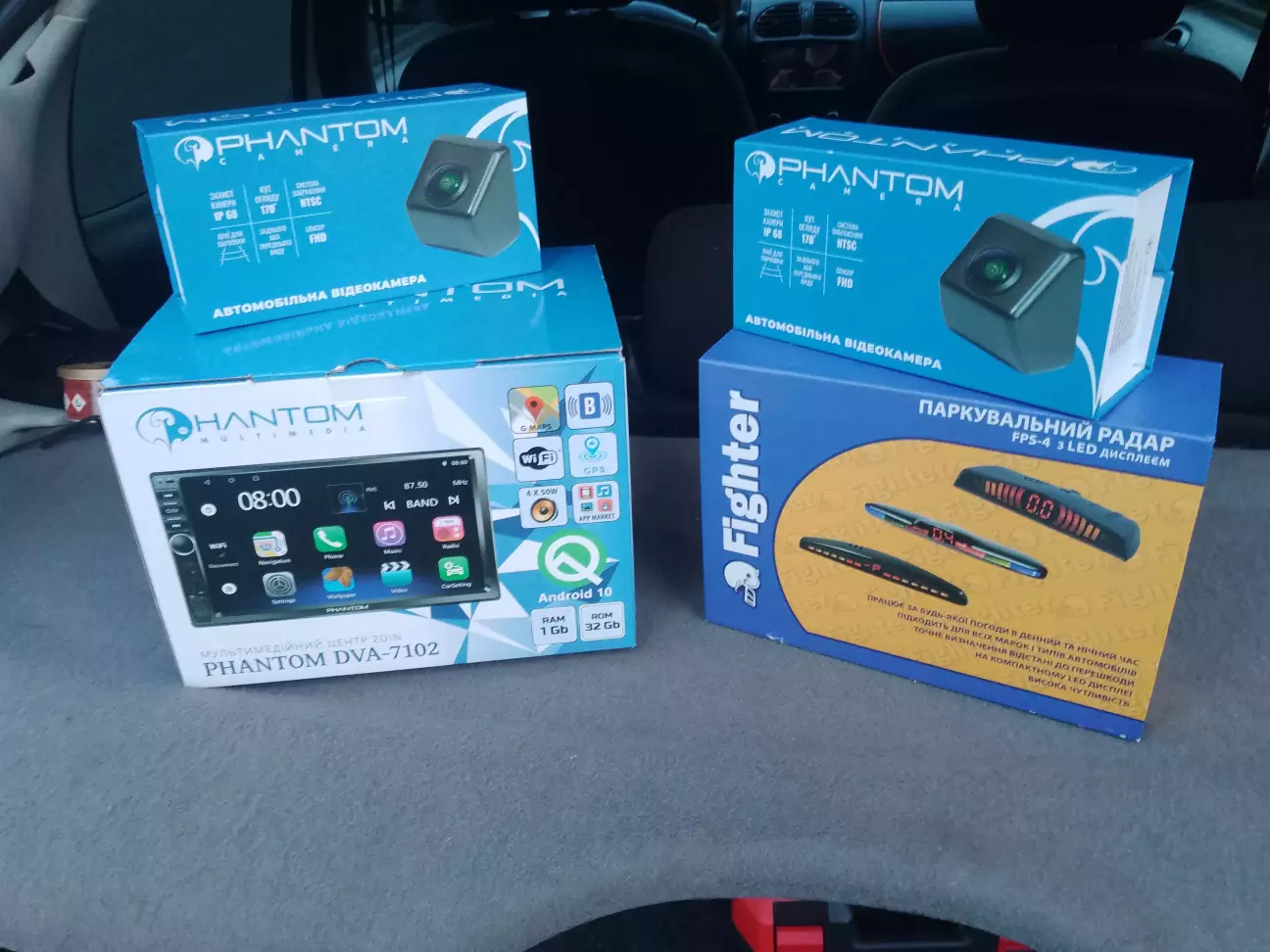

Тут у нас є

Phantom CA-38 (зад)

Phantom CA-32(перед)

Finger-FPS 4D


1. Задня камера

Спочатку встановив задню камеру, провід від ГУ до кришки багажника не змінював, бо не хотів зв'язуватись зі штатною  гофрою


...

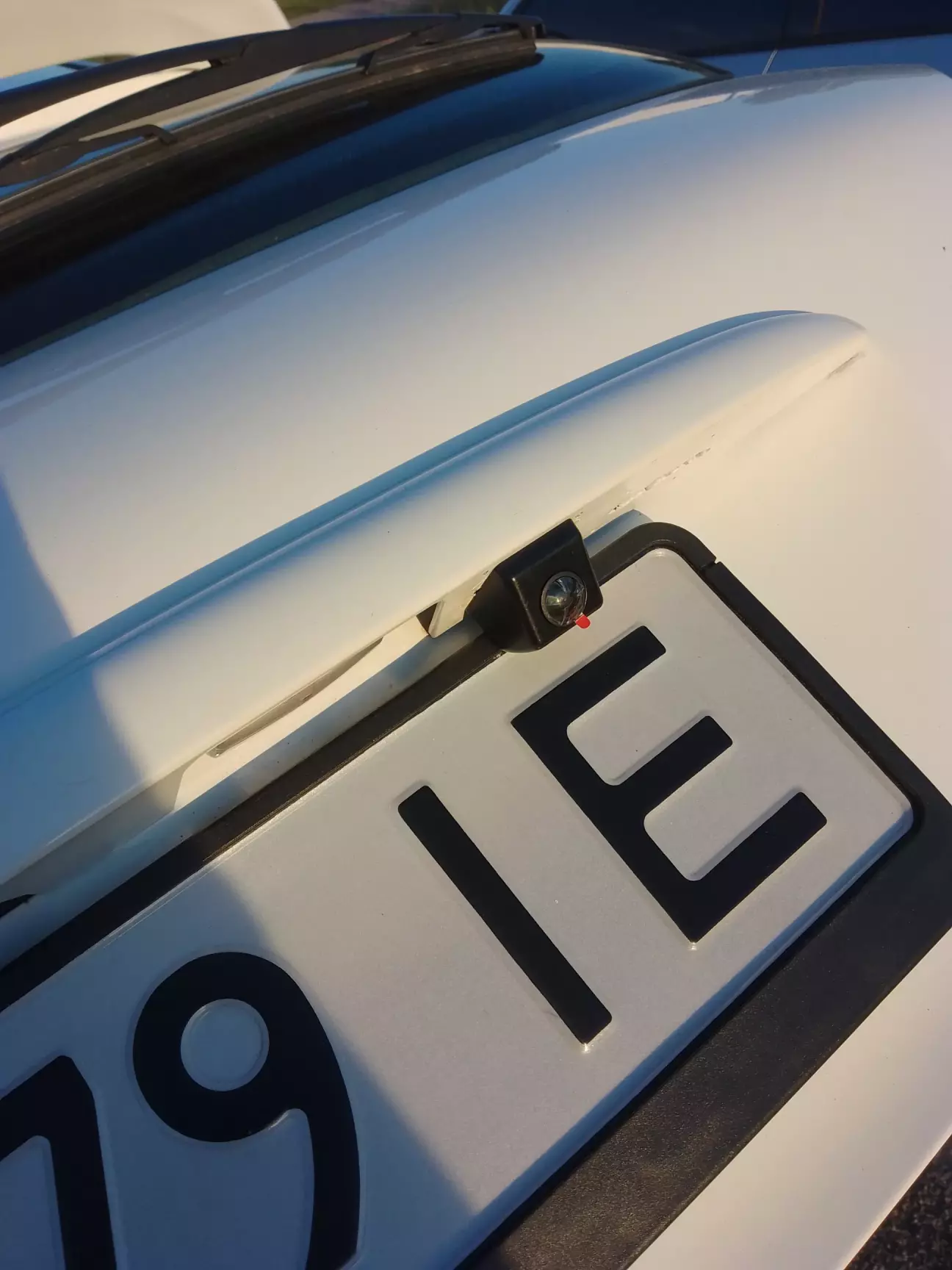

Антивандальна камера


Дурка з косами

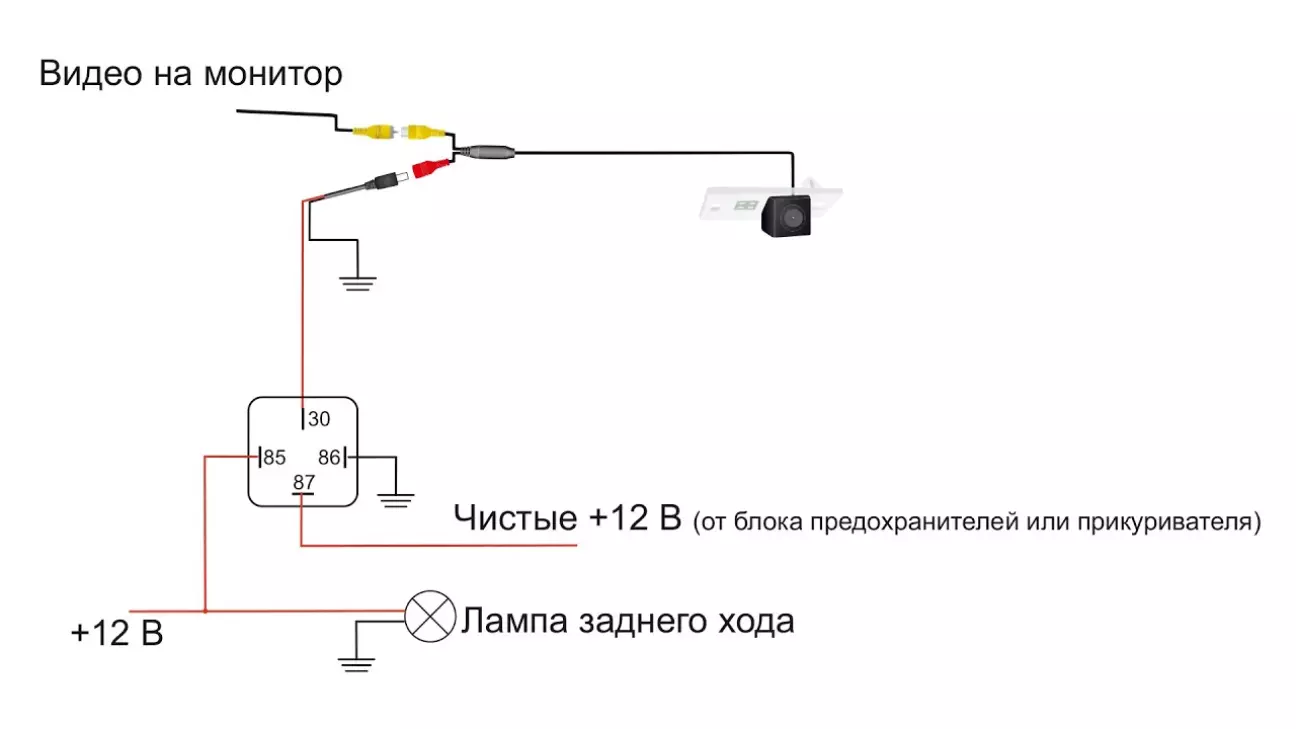

Задню камеру довелося підключати через окреме реле.


( 87 клему беремо  від плафона підсвітка багажиника, 85 від сигналу заднього ходу)

Тому, що при включенні запалення на проводі З.Х. з'являється 7-8 вольт, це не попало на фото, але будете знати кому потрібно, ну, або в мене камера херня

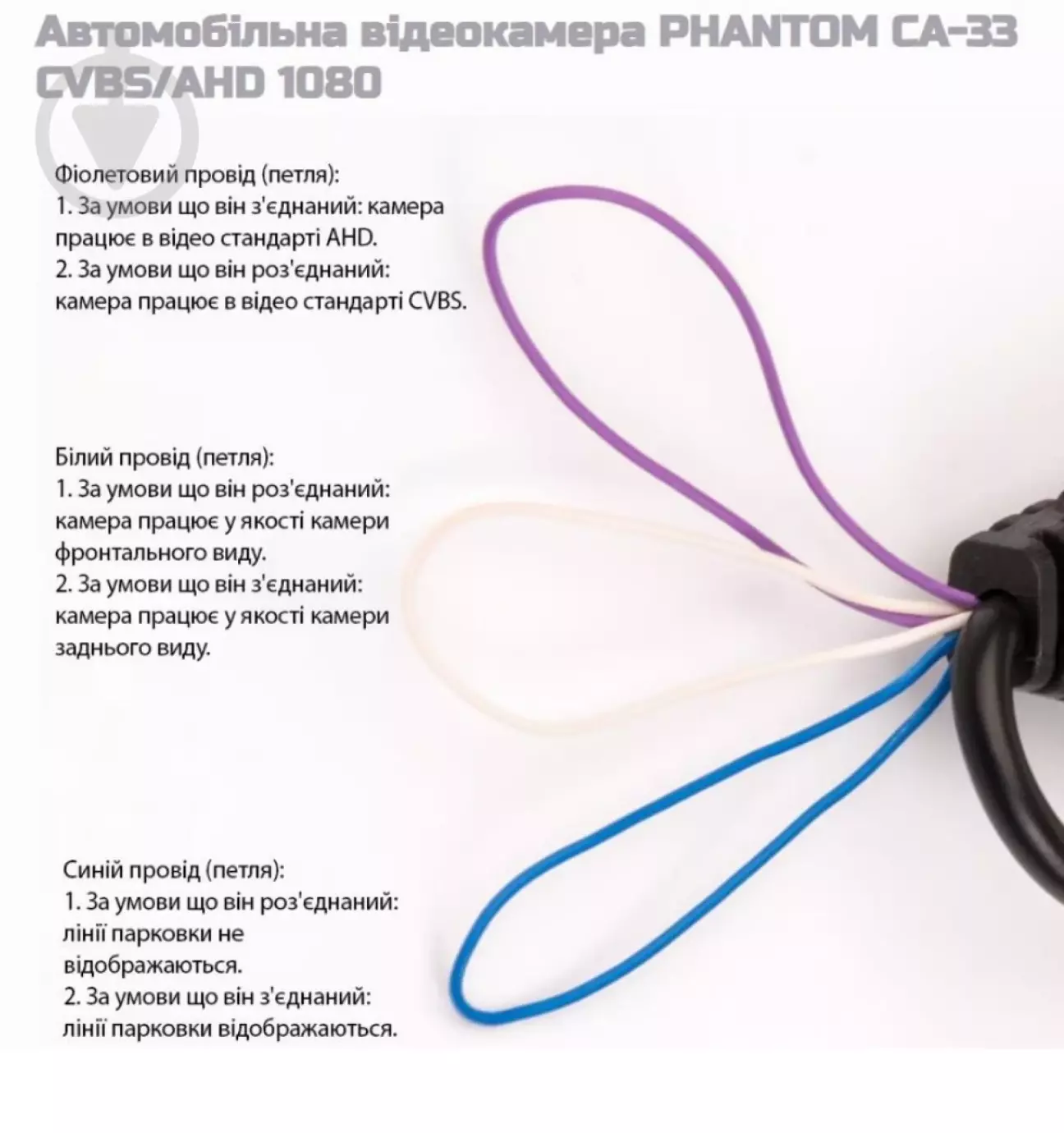

На кожній камері Phantom є три петлі


...


Для задньої камери розрізав тільки синій провід, і траектрій включав окремо в налаштуваннях ГУ,

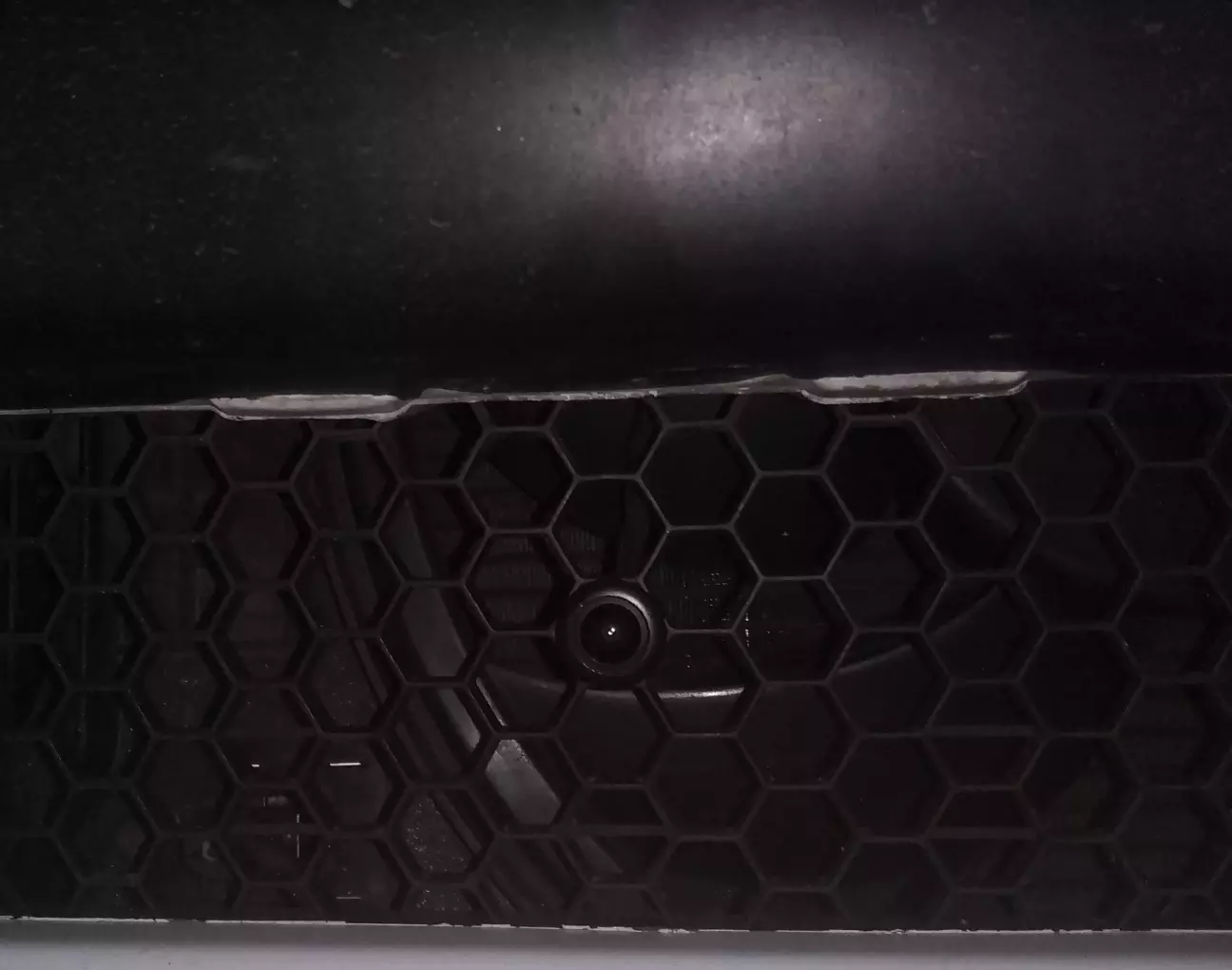

2. Передня камера

Далі вирішив підключити передню камеру, чесно там не було бажання щось фотографувати, але для справки, сам провід АV протягнув через той самий отвір через який колись тягнув провід для лед-балку


Фотограф з мене так собі


В реалях там немає нічого важкого саме тяжче це зробити все обережно, а не через жопу і щоб все коротило. Для передньої камери потрібно розрізати всі три петлі, так як для передньої камери магнітола хоче стандарт CVBS, а не AHD, та і камера розрахована на те, щоб бути ззаду в не спереду тому треба і білий теж різати для віддзеркалення.


3.Парктроніки

Тут тексту трохи меньше, але більше фото


...

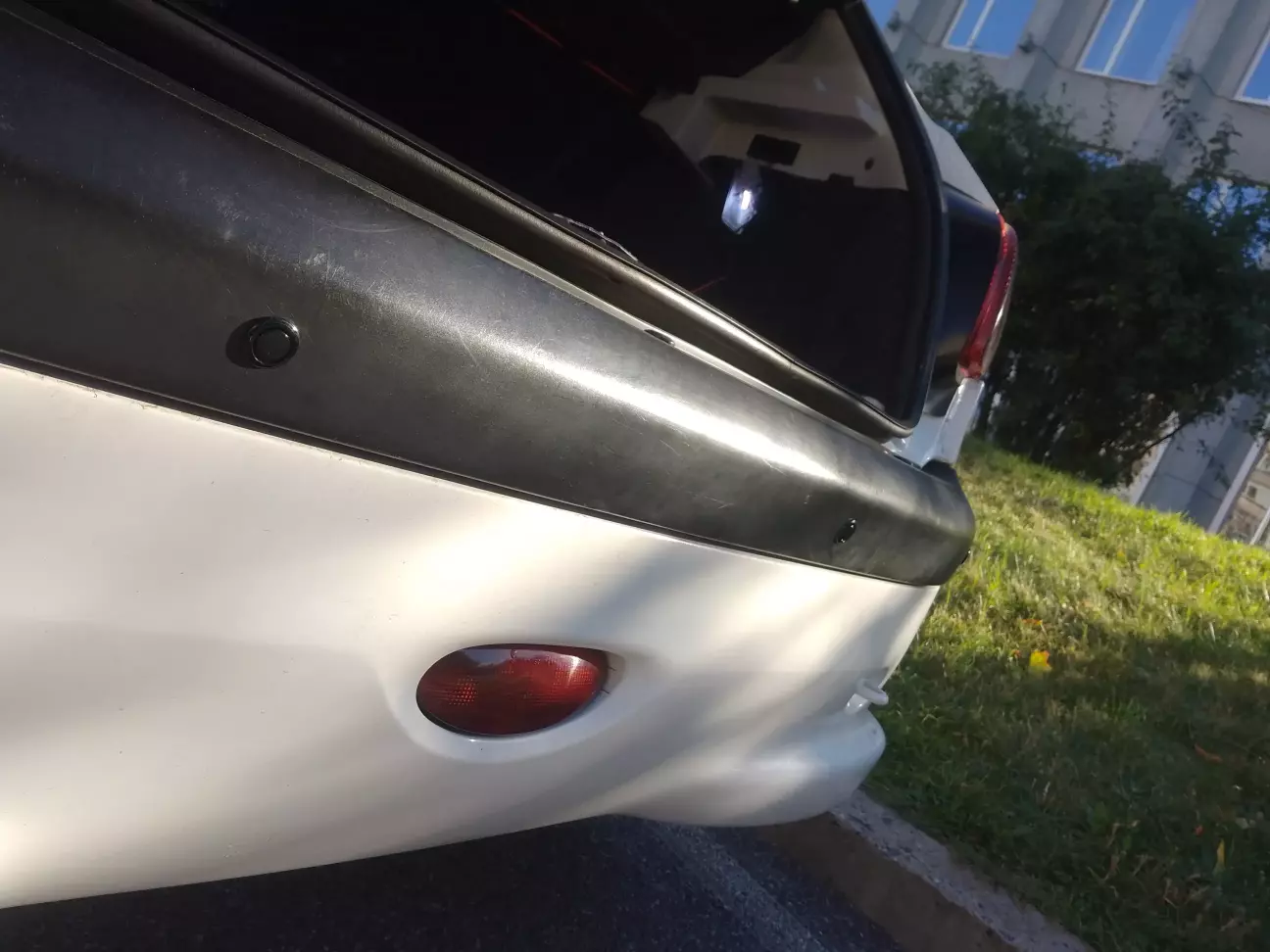

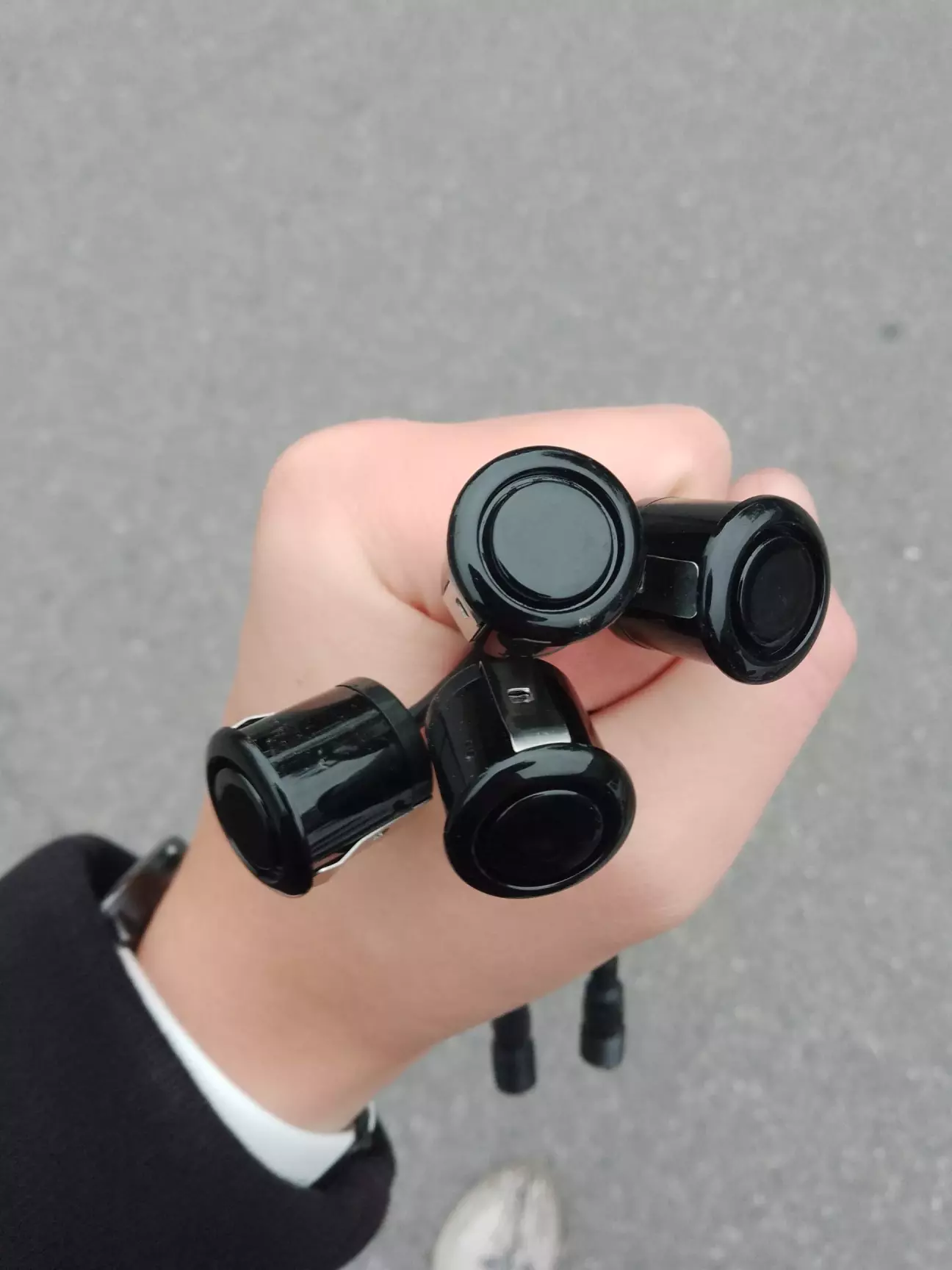

Датчики


.



.



.

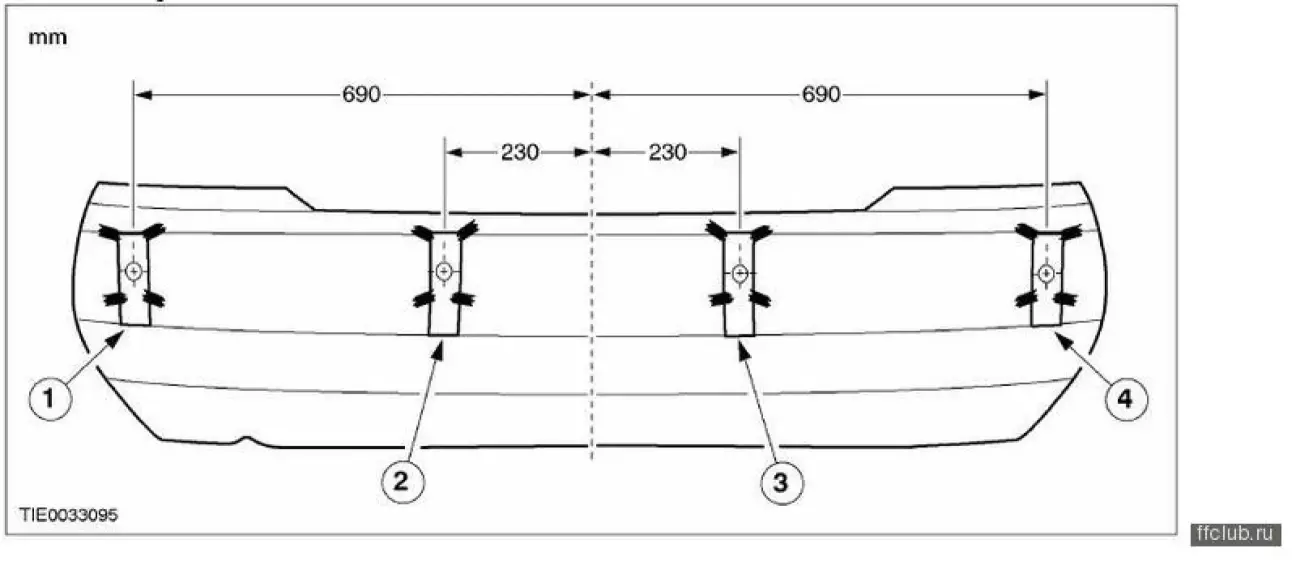

Розмітку робив по такому принципу.

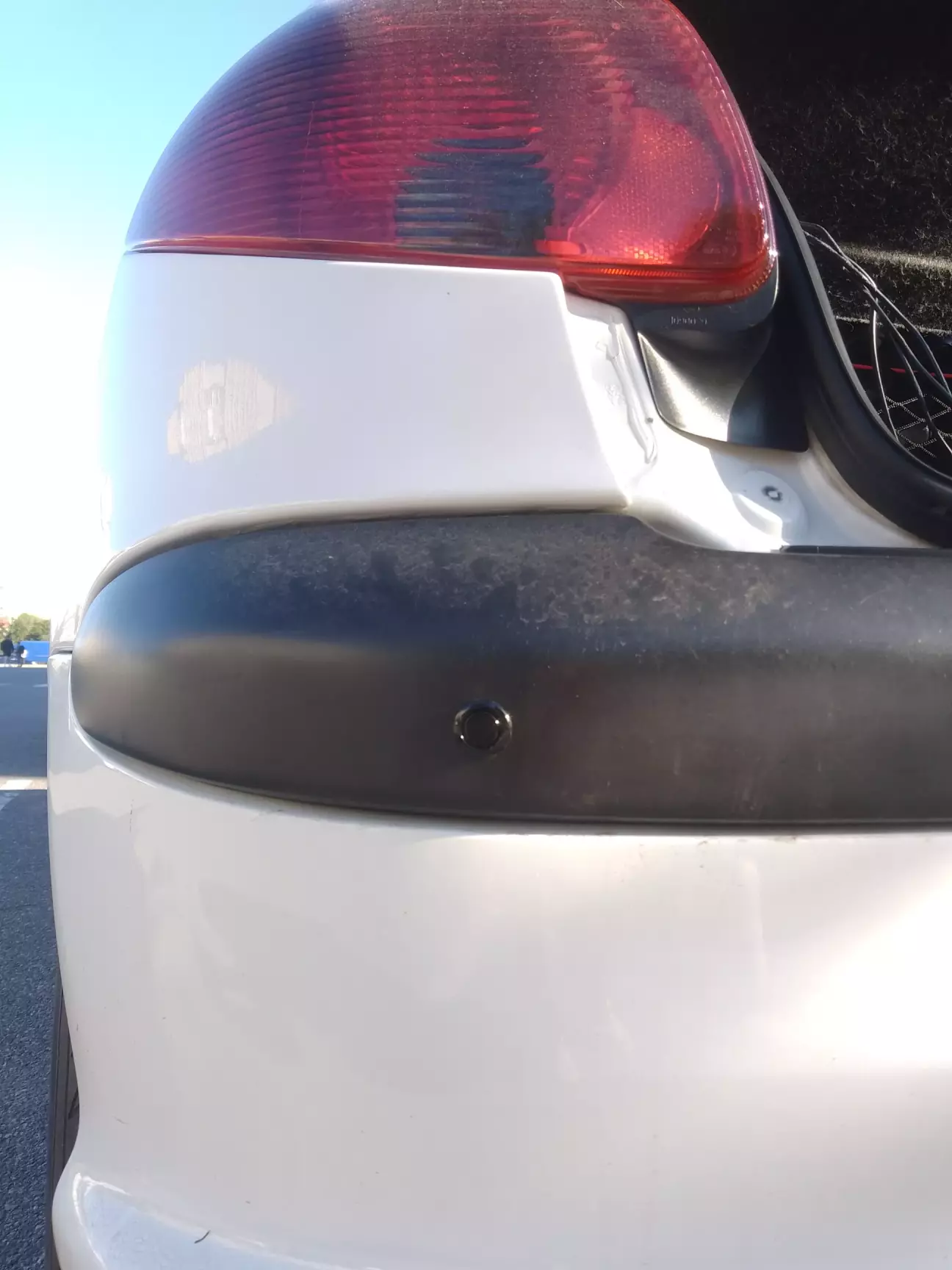

Висоту брав 3 см від низу чорної накладки на бампері центр відбивав від шильдика

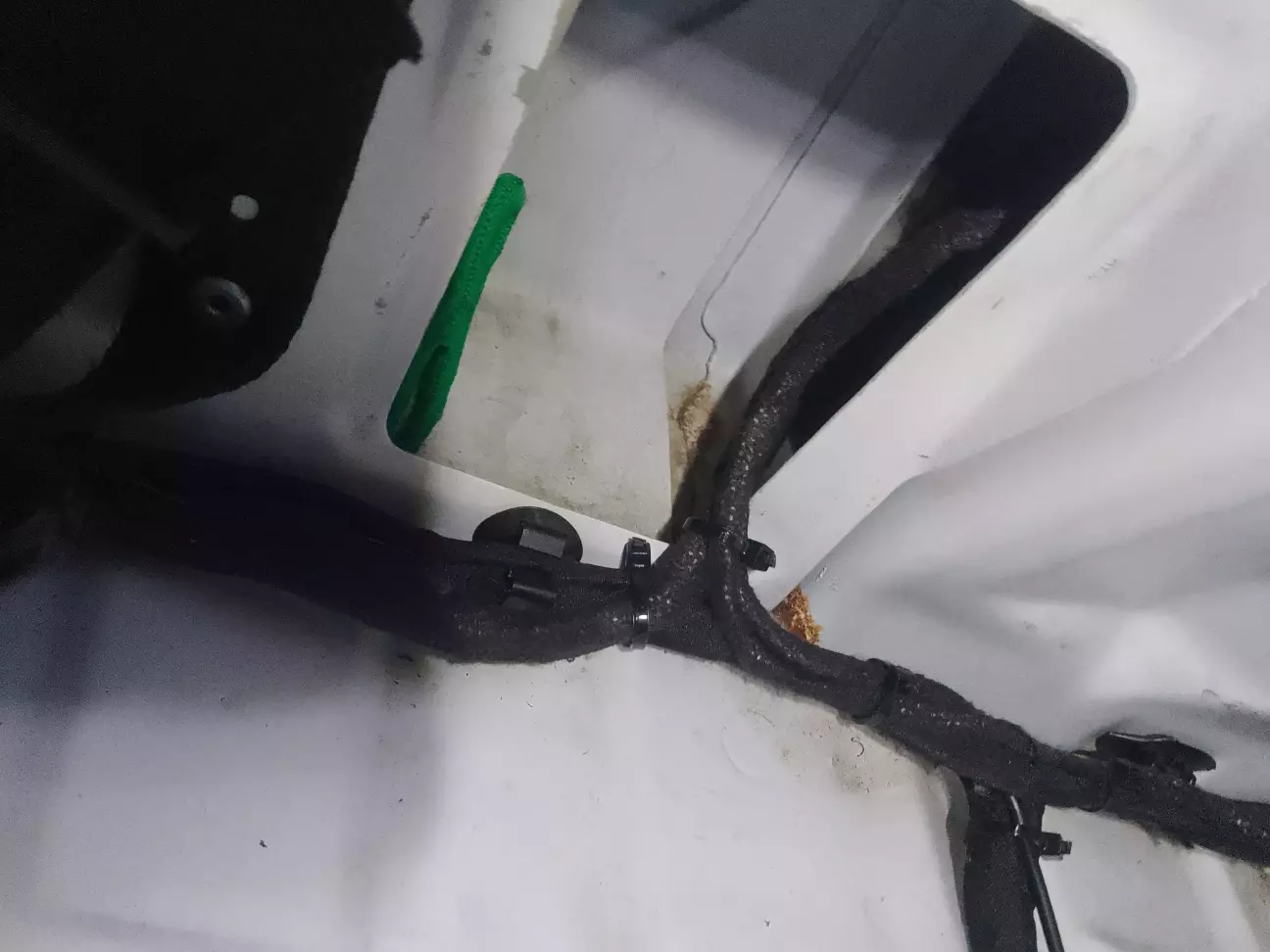

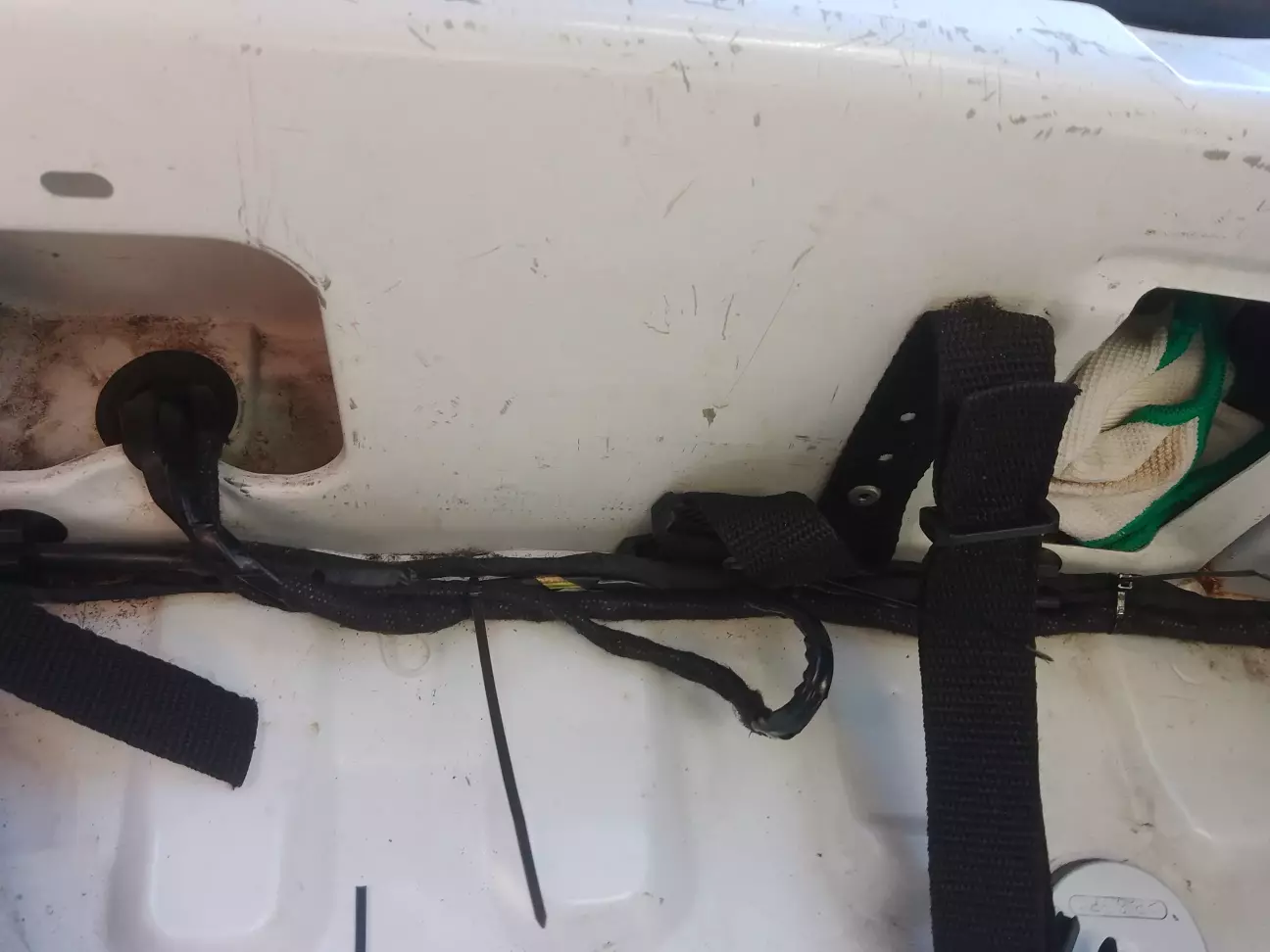

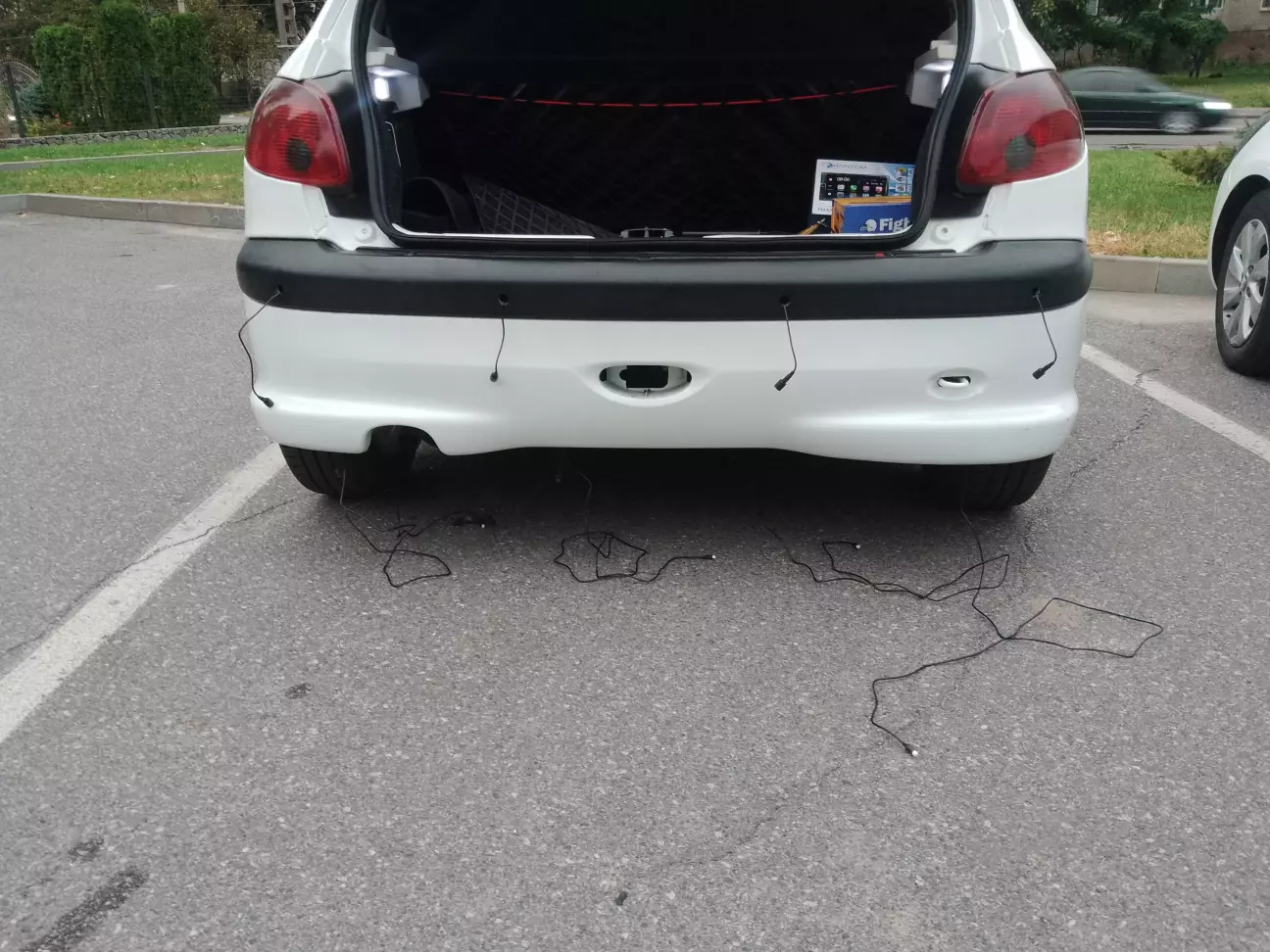

Провід витягував через рідну резинку, фото знизу не робив бо там геморой був страшний,

"Коли маєш француза то можна навчитися складати руки 4 рази в одному місці і заципити стяжку"

Бампера не було можливості зняти бо нижні гайки закисли

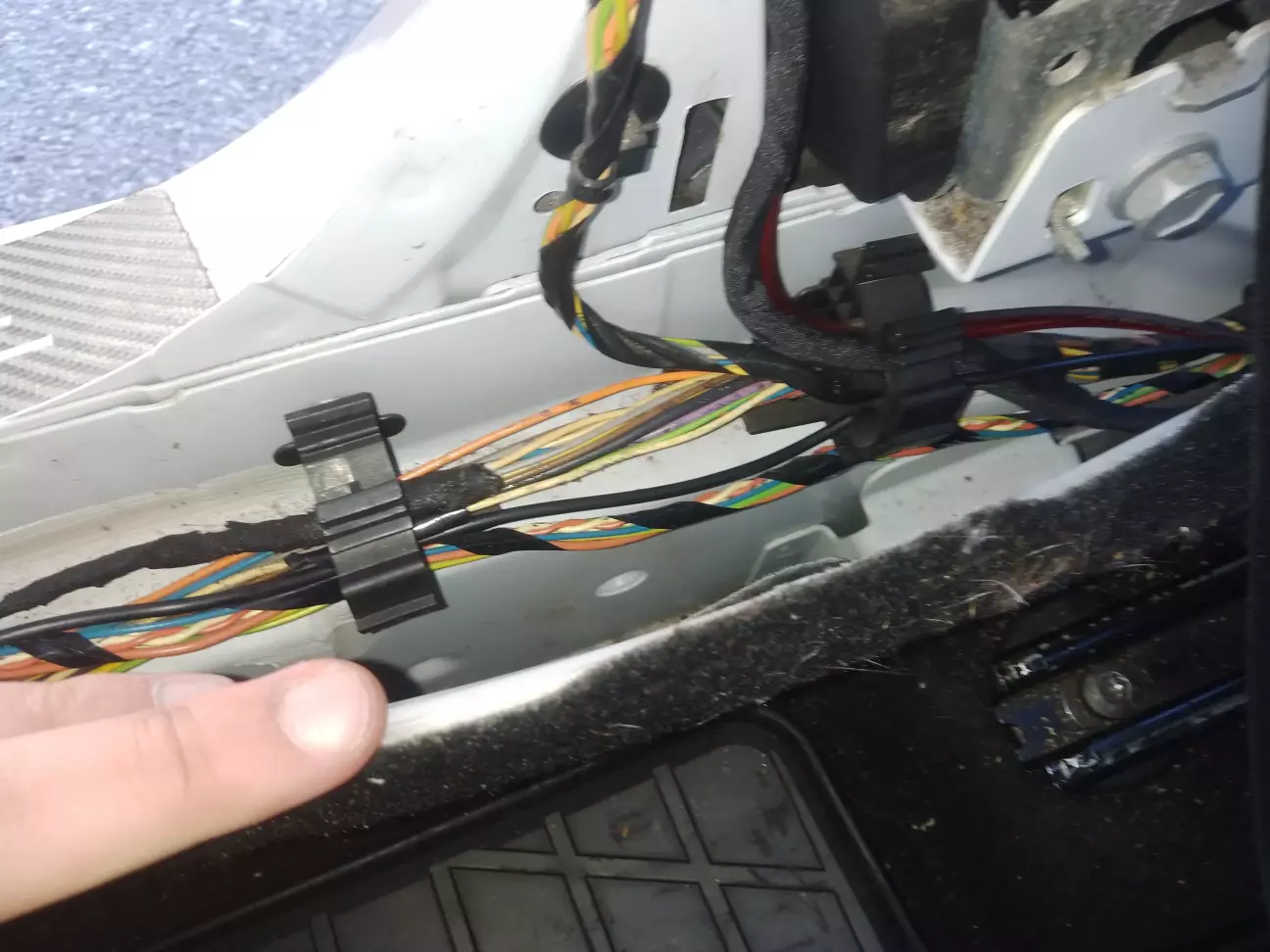

Екран встановлював в лівій частині, провід тягнув по лівому порозі,



Все на  кліпсах і стяжках тому вийшло  навіть не погано хотя я і не буду це бачити, але моя душа спокійна

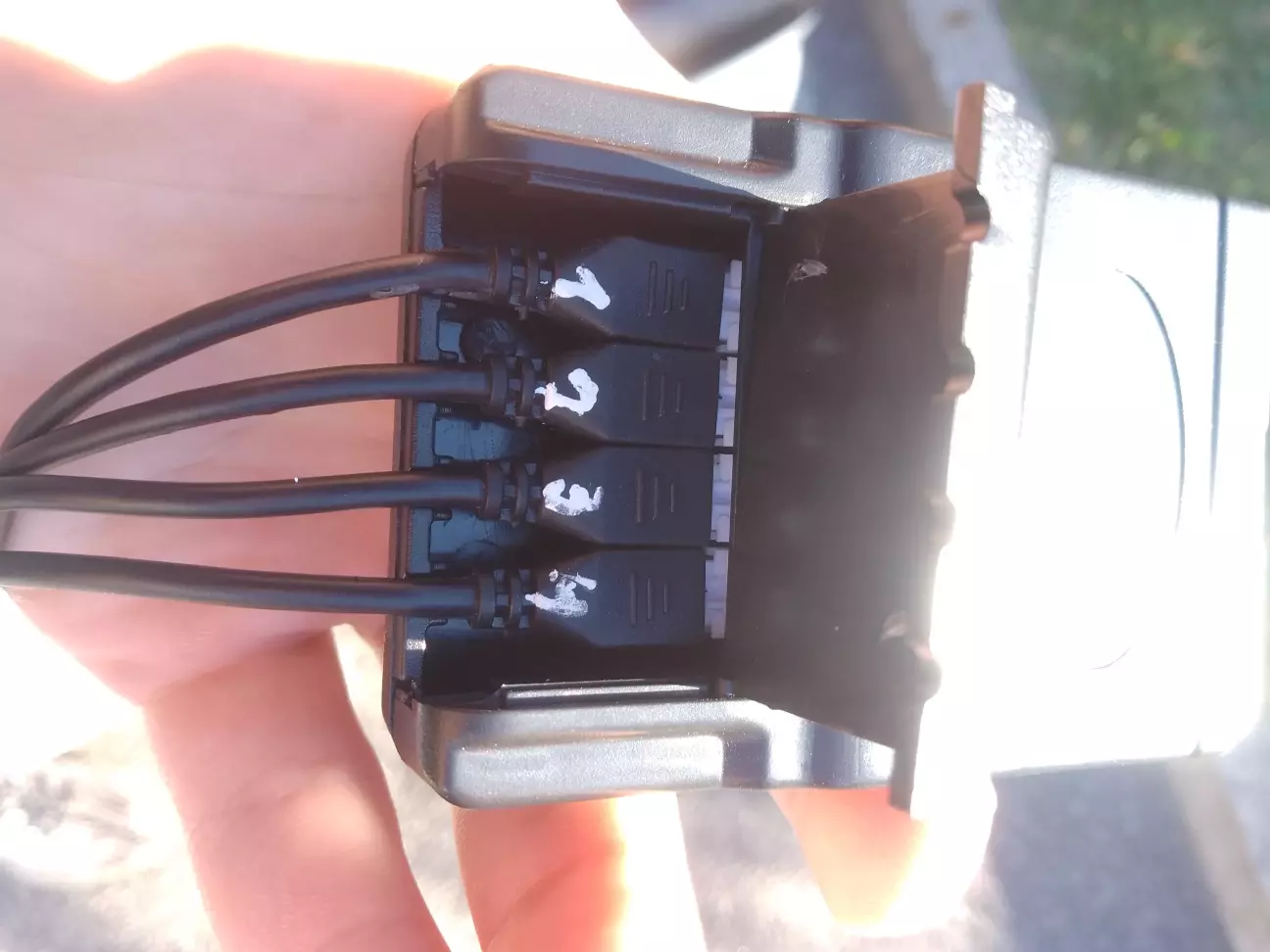

Всі коси стягнув в задню ліву частину і там в ніші заховав блок, підключив все до проводу заднього ходу і масса



4.USB hub

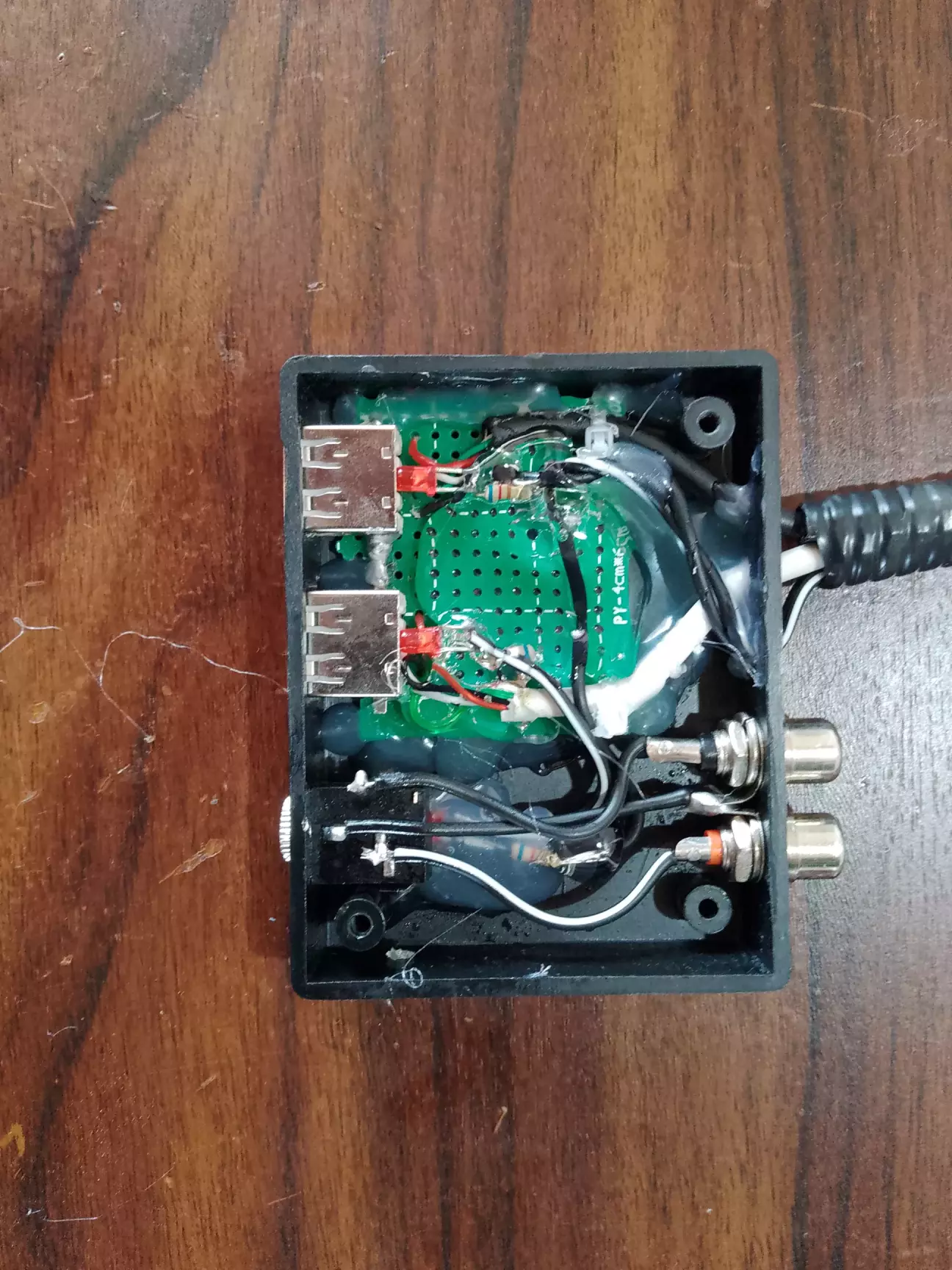

  Мені не подобалось що в бардачку стирчать два usb для флешок, тому в радіо магазині купив корпус Z71U пару світлодіодів, макетку, резистор на 570 ом (наче ),aux гніздо, usb гнізда, і два вихіда на тюльпани . Спаяв все до купи і вийшов Франкенштейн

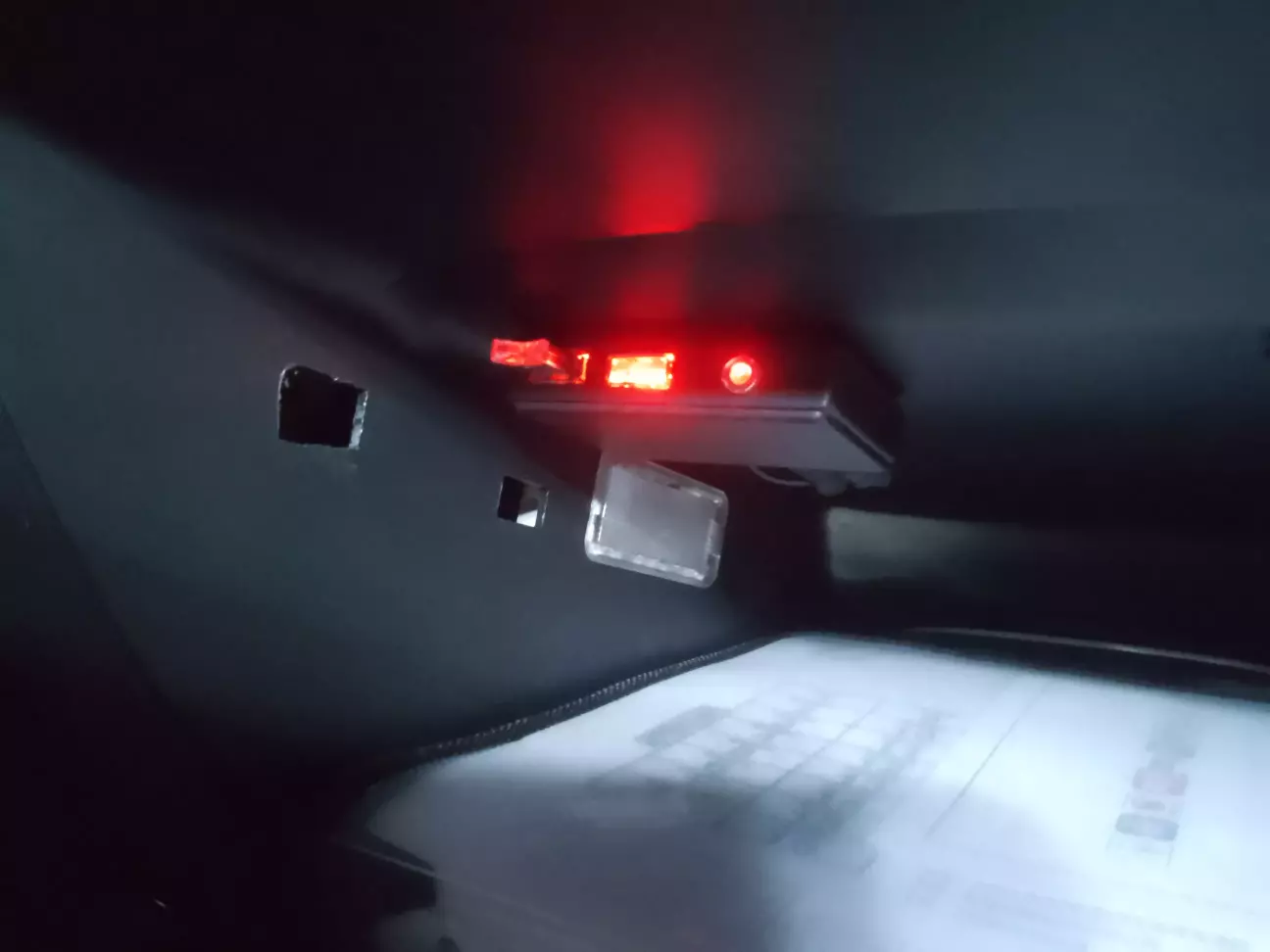

Встановлено

Приклеяв на 3М скотч, тюльпани підключив до виходу на аукс.

Вийшло навіть не погано.



Забув за відео в ночі

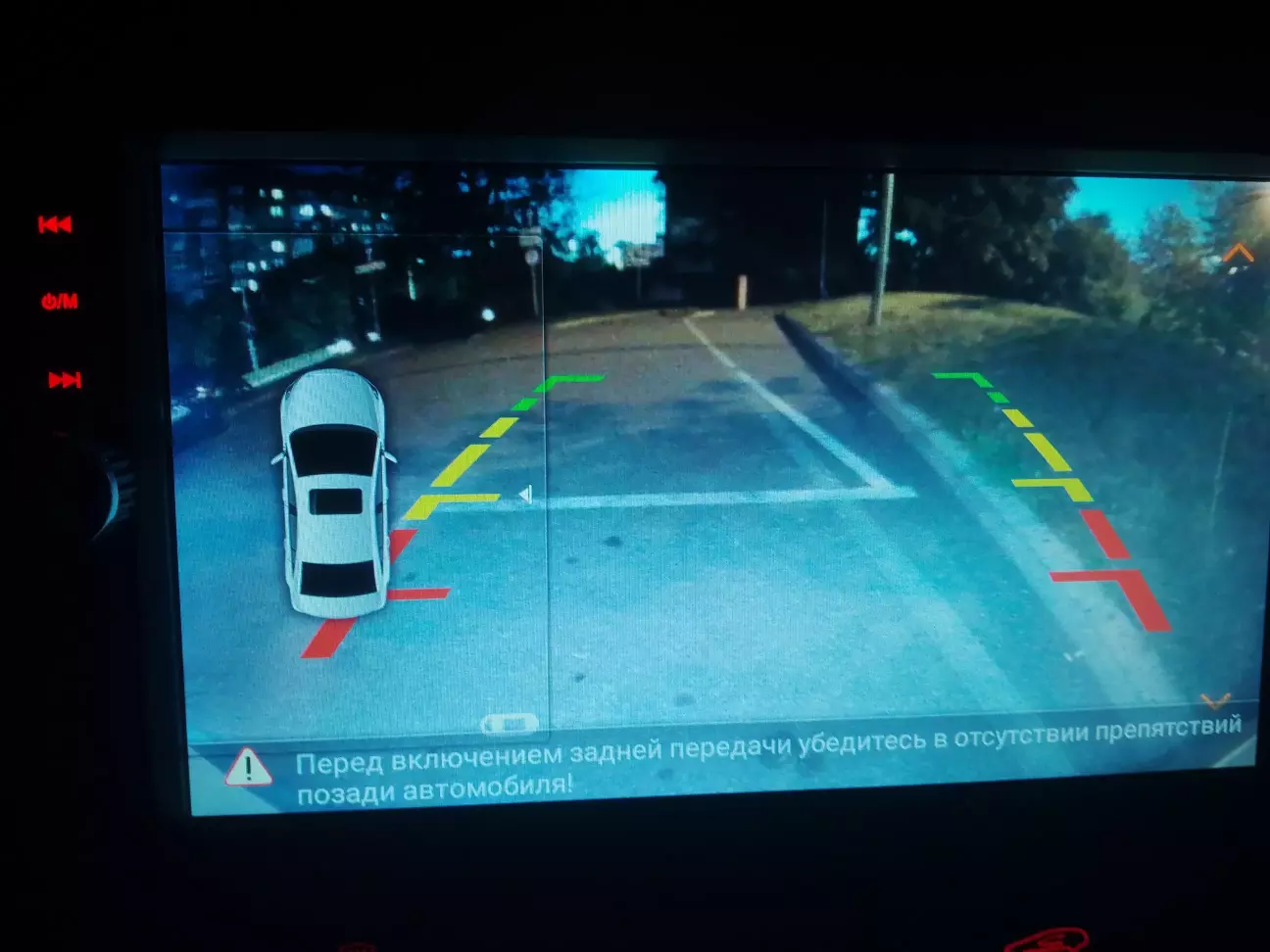

Задня

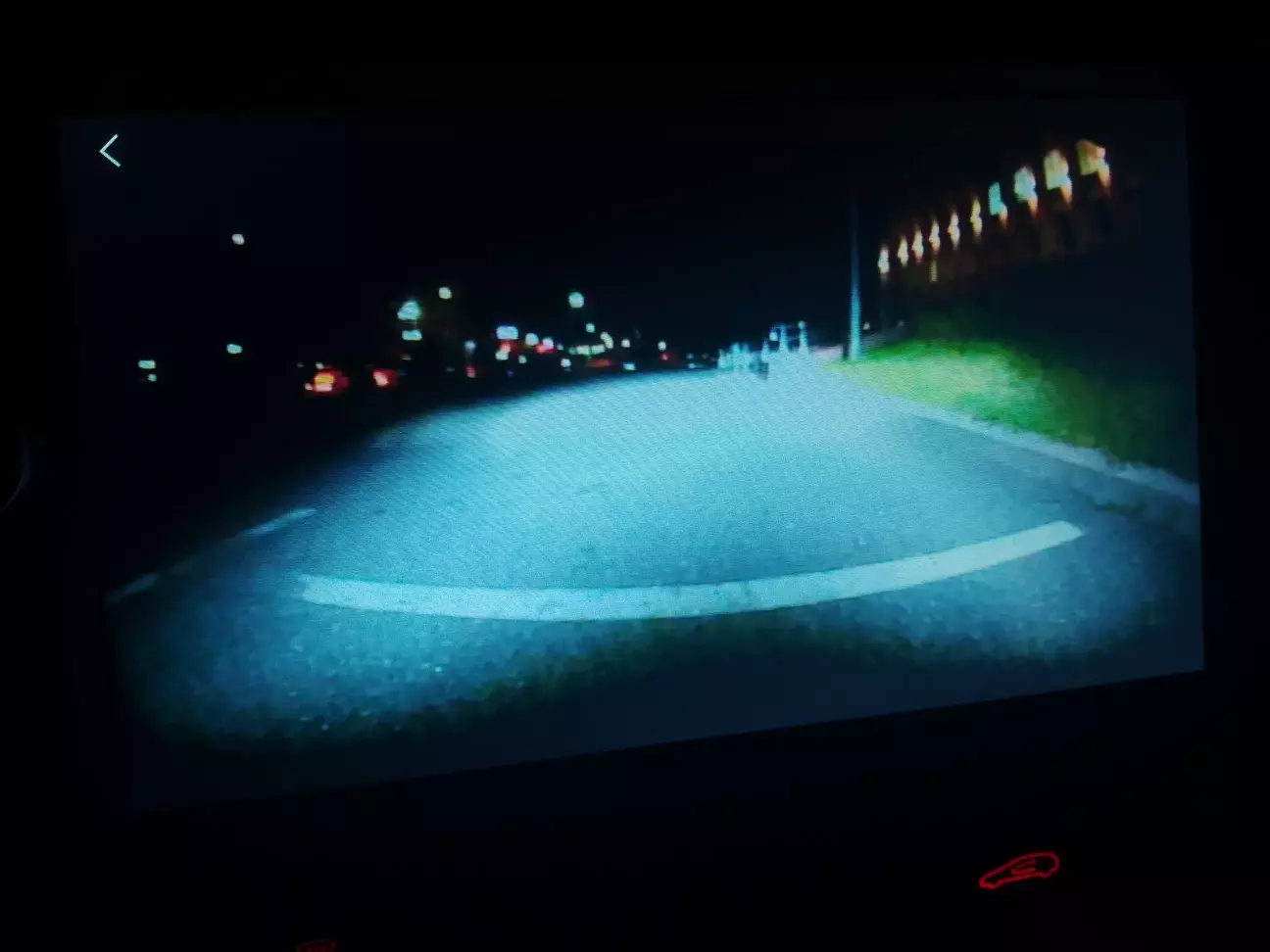

Передня


Всім дякую за увагу)

(Відредаговано)
