Викидний ключик. Частина 2. Електроніка

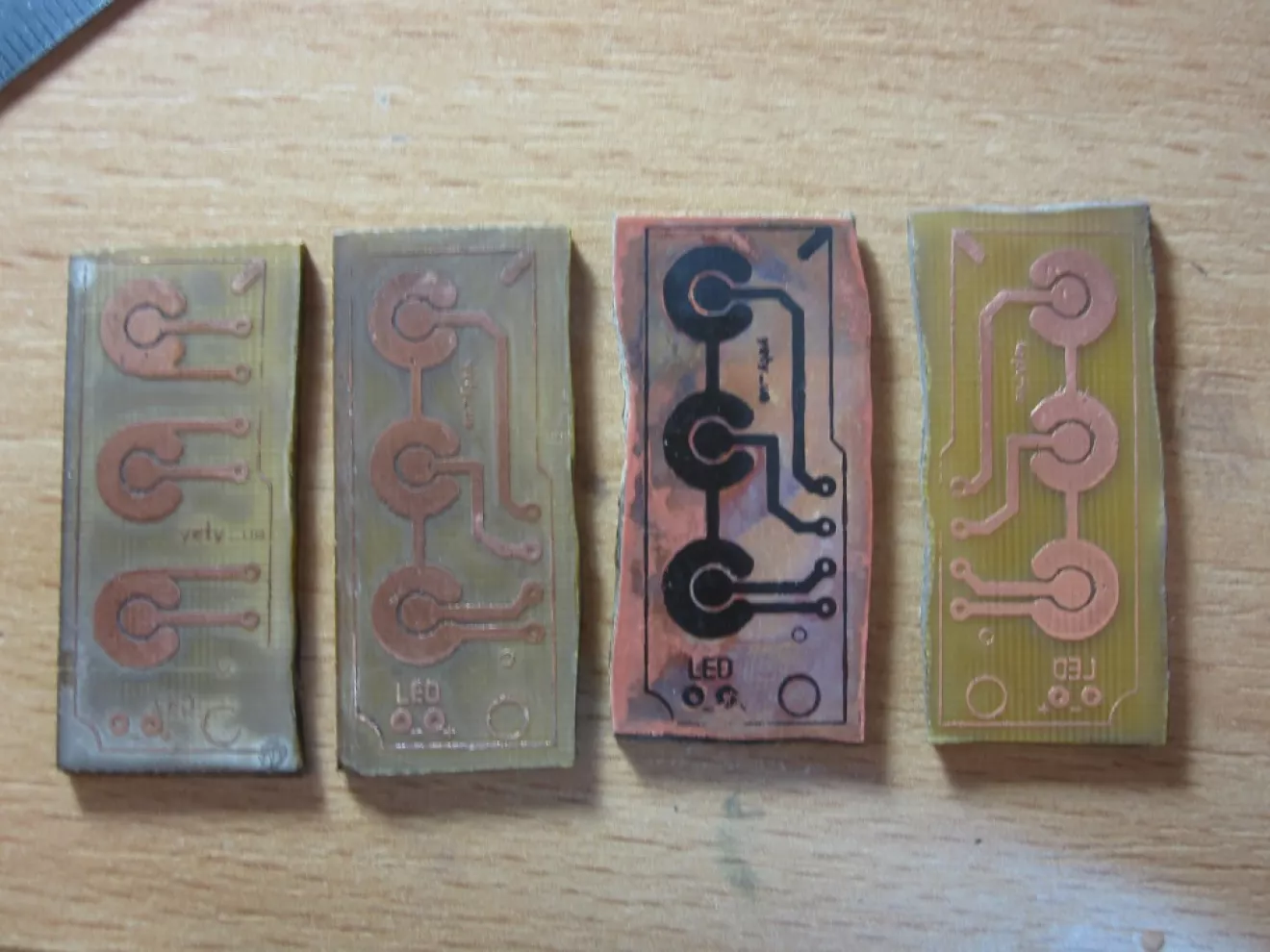

Нарешті закінчив ключик. Було багато нового для мене, наприклад травлення друкованої плати (робив уперше, і зробив 4 невдалих млинці), але все увінчалося успіхом.

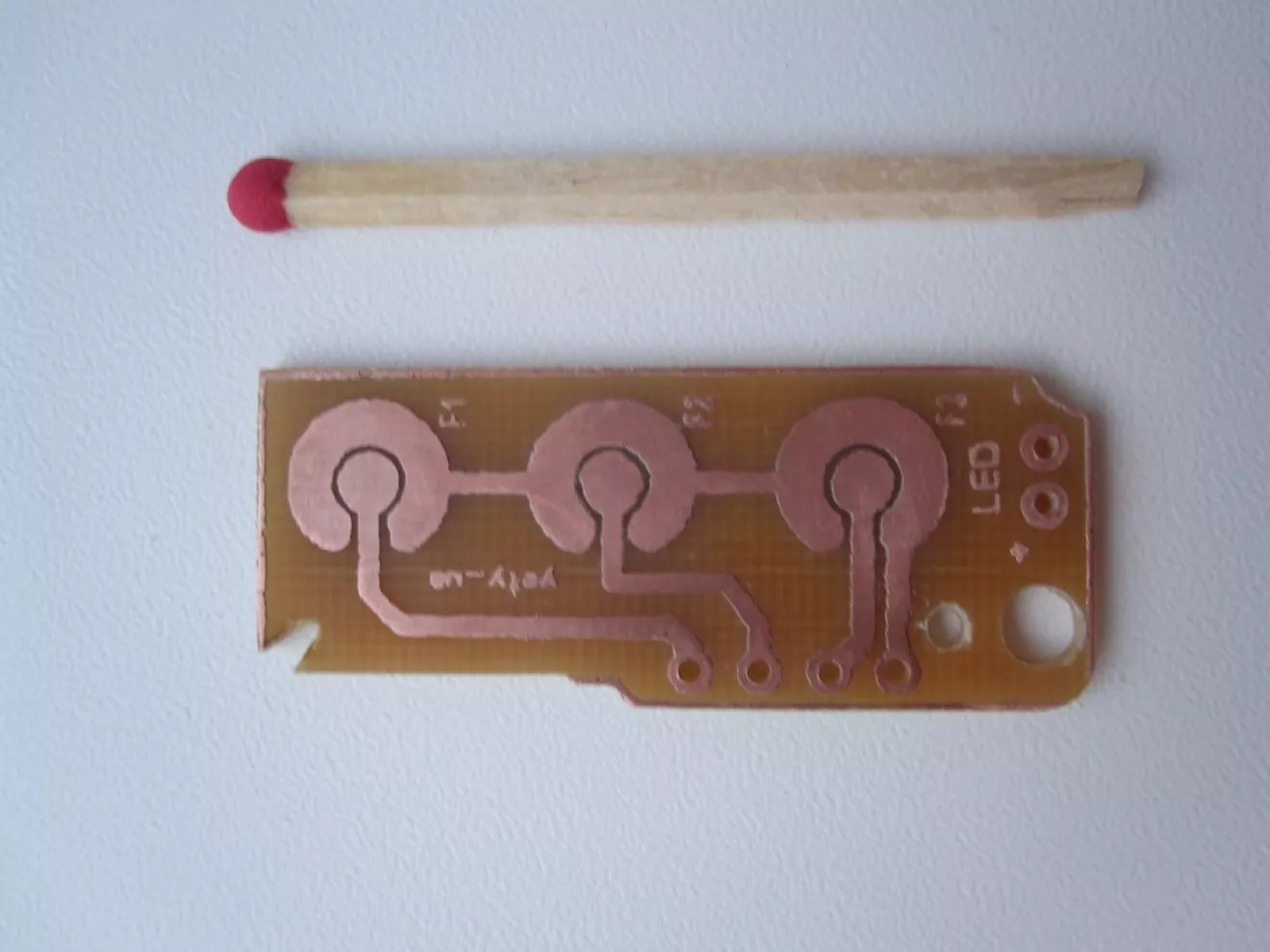

1. Витравив перехідну плату під потрібне мені розташування кнопок. На брелоку передбачено 4 кнопки, ну а на ключику 3. Отже вибрав найбільш часто використовувані: Постановка на охорону, зняття з охорони, постановка на охорону в беззвучному режимі. Установлення і зняття були проставлені під відповідні піктограми на ключі, ну а беззвучний - на піктограму відчинення багажника (на сигналці довгий тап на зняття з охорони)

2. Залудив тонким шаром, щоб не окислювалося.

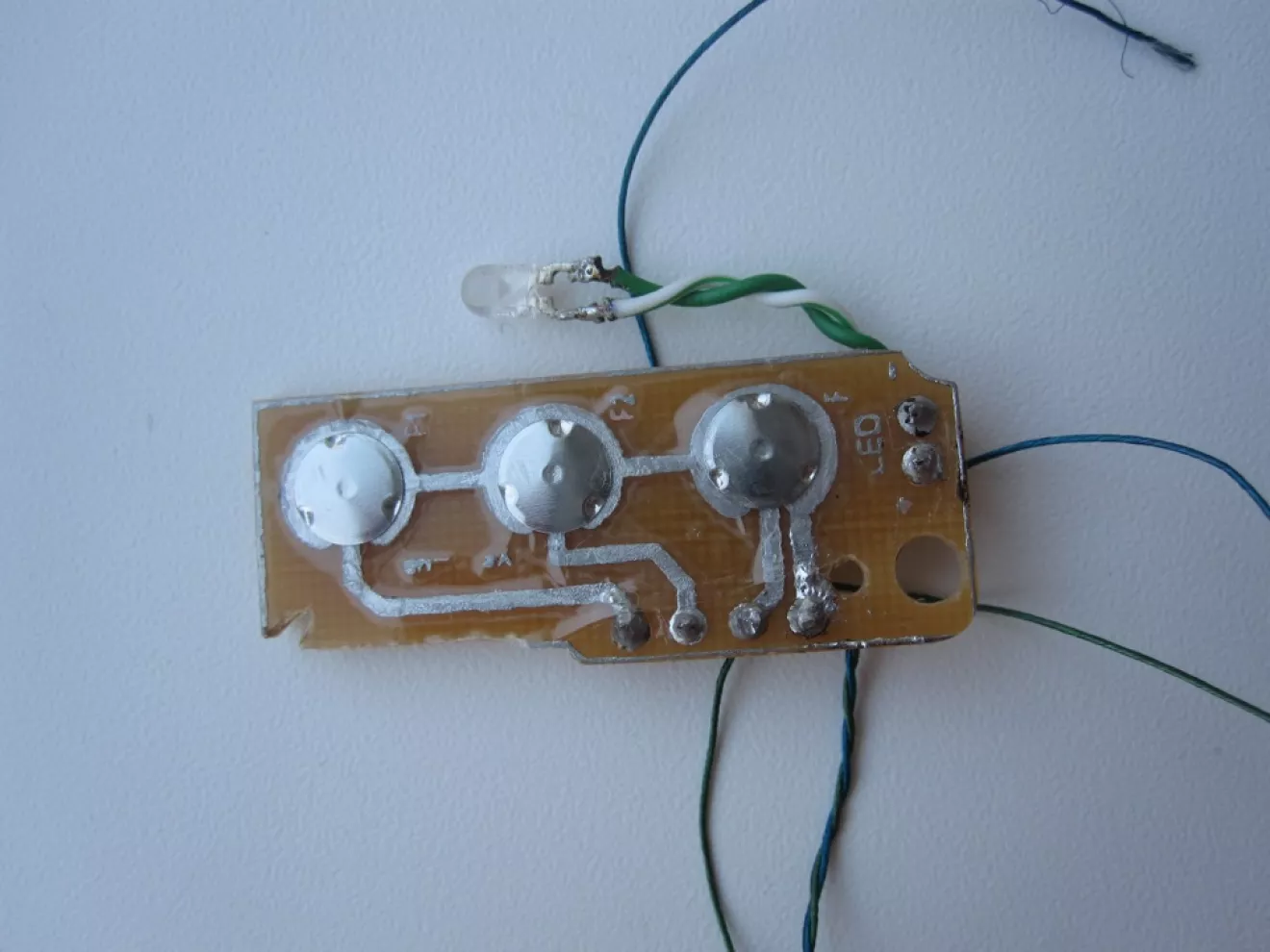

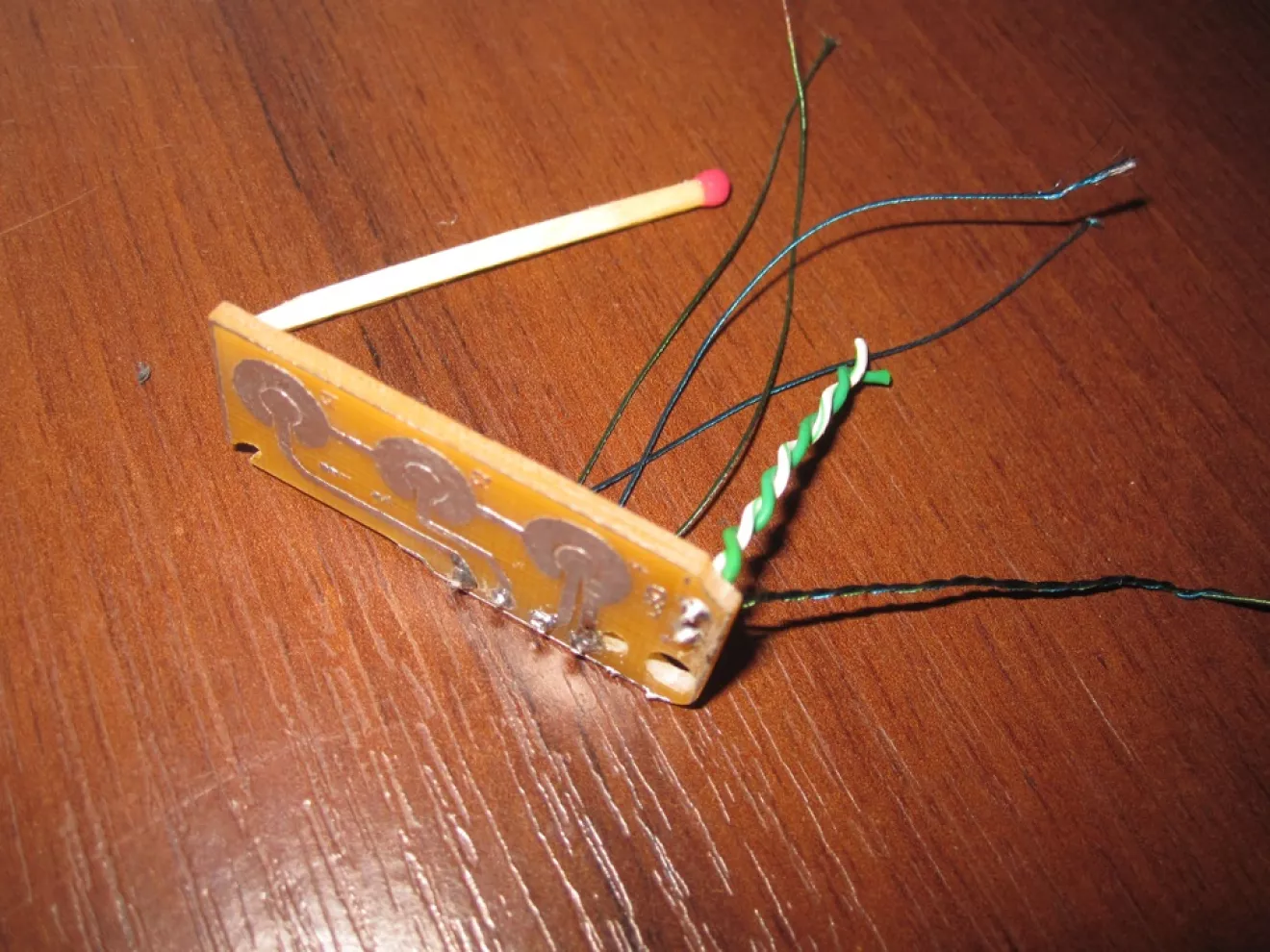

Ну і начепив сполучні проводки. Проводки з лакованим шаром від навушників. Жорсткий мідний для LED - кручена пара.

3. Приклеїв мембранні кнопки. Шайбочки були взяті зі зламаного авто FM-трансмітера. Кріпив на скотч. Лаком ізолював середню доріжку в кожній круглій кнопці.

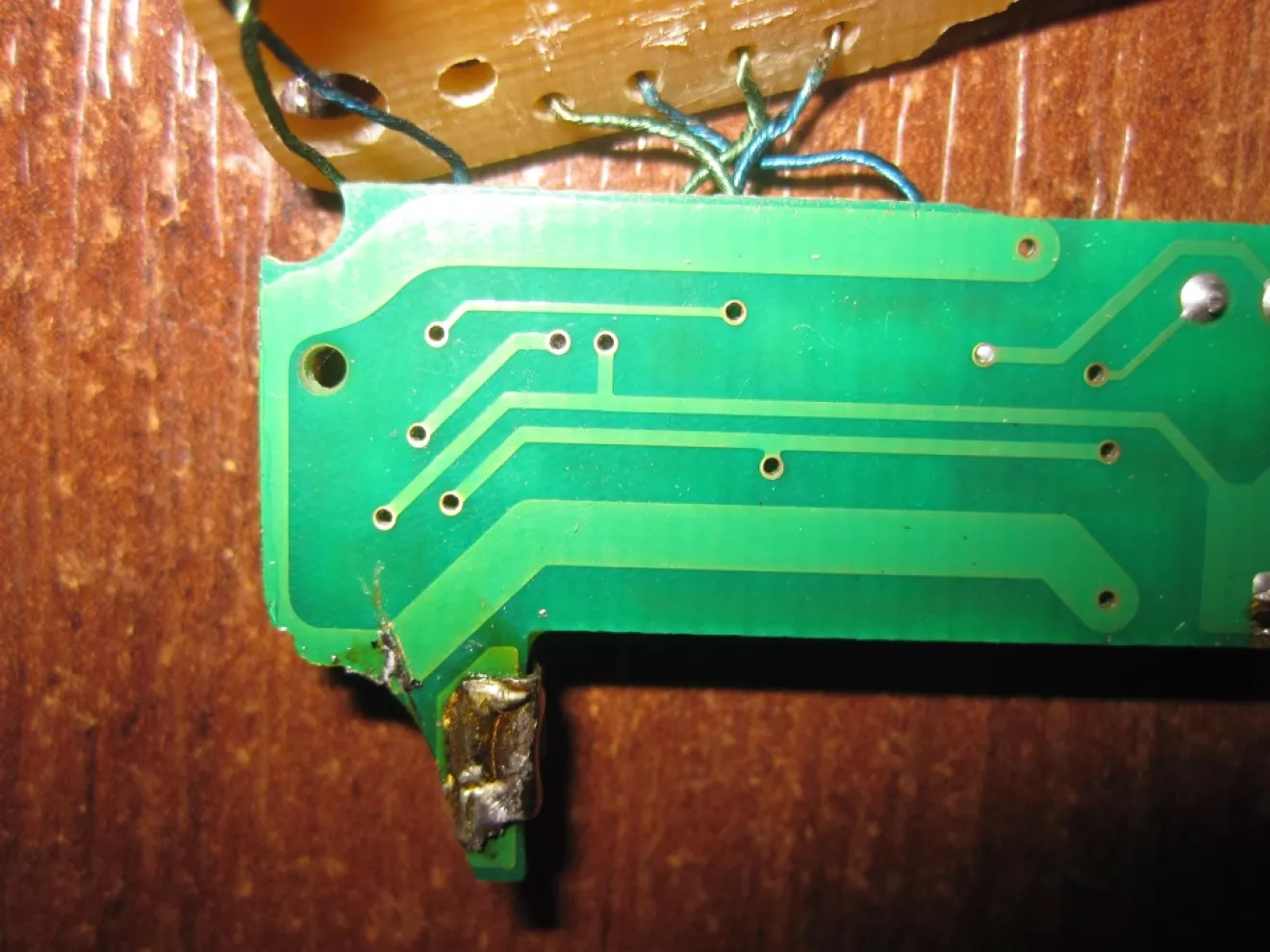

4. Почав "дружбу" рідну підрізану плату сигналки і перехідну плату кнопочок.

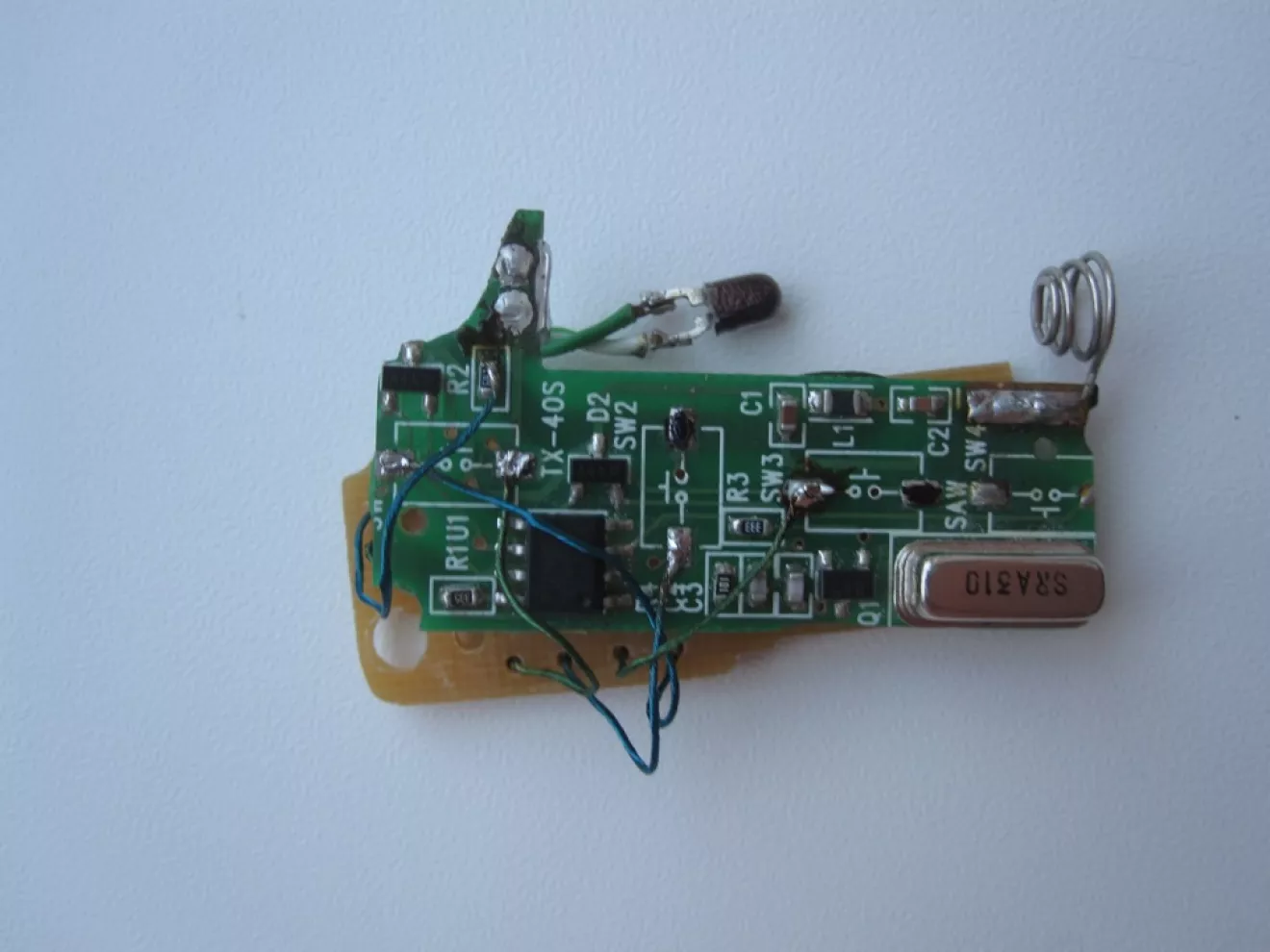

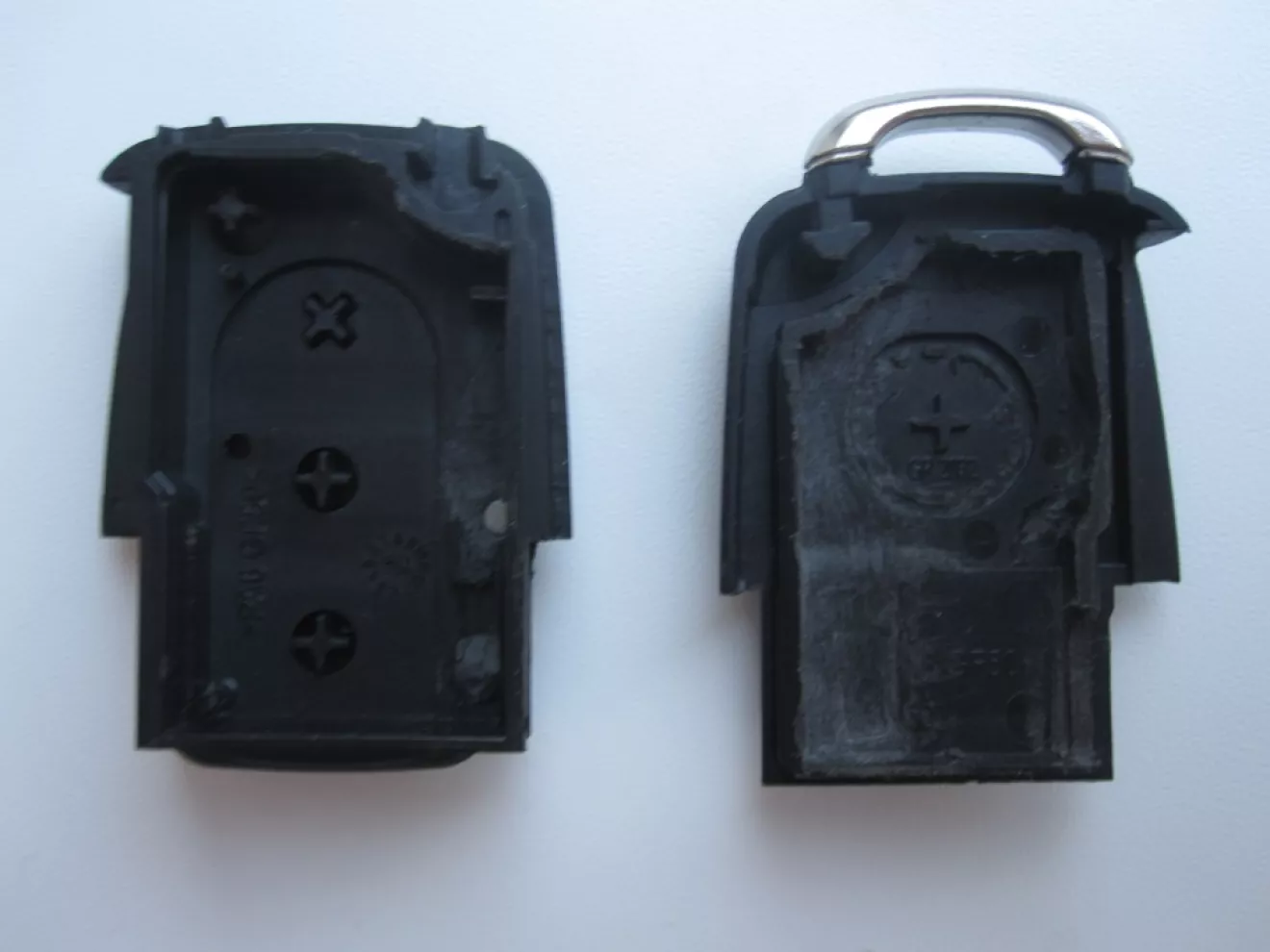

5. Потрібно було і допрацьовувати корпуси. Не влазила батарейка (а тут вона 12V 27A) пальчик, але не малих розмірів. Ну і вирізати пластик під ел. компоненти, які не можна ампутувати.

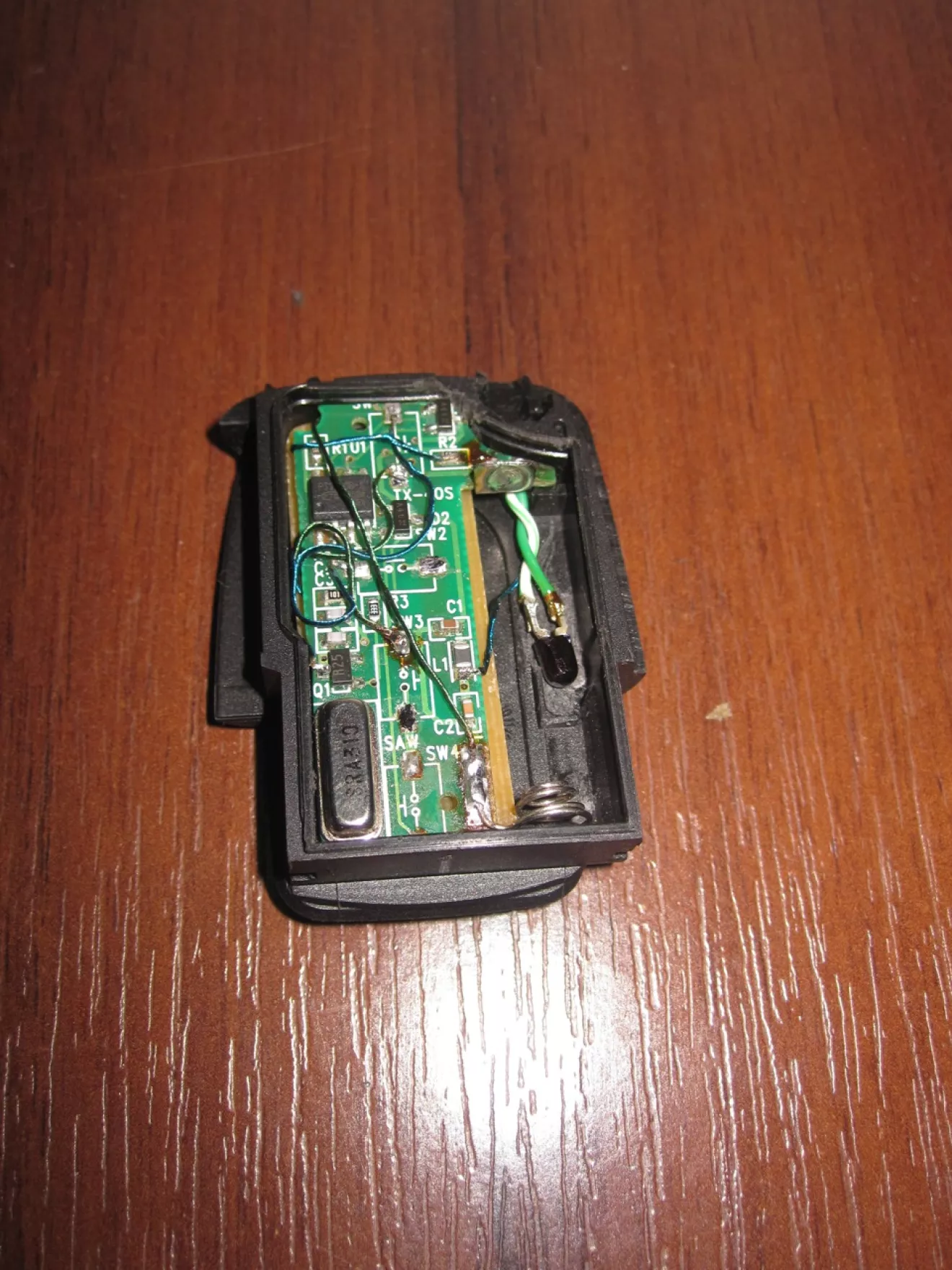

6. Зібрав у корпус. Все сидить чітко!

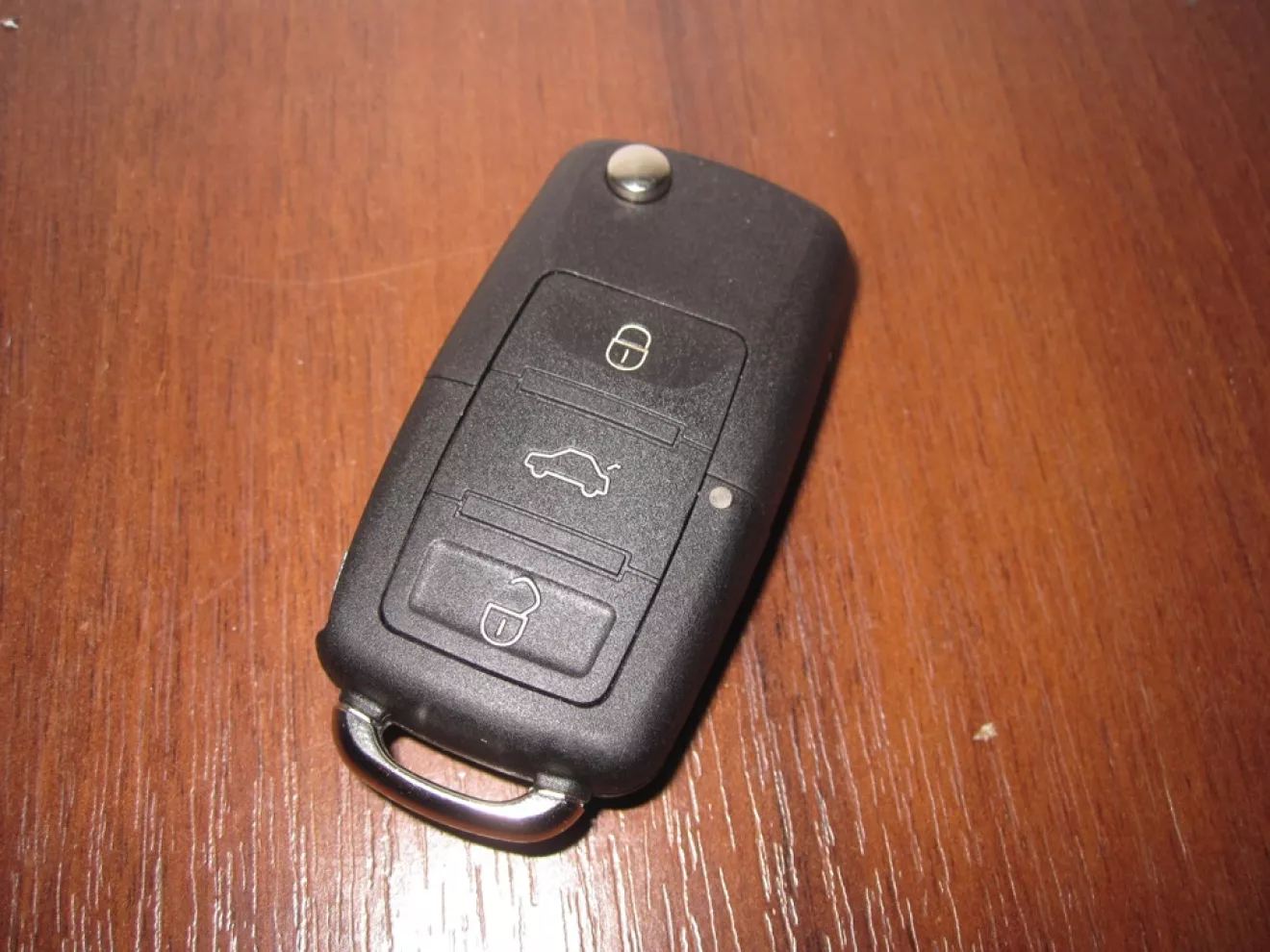

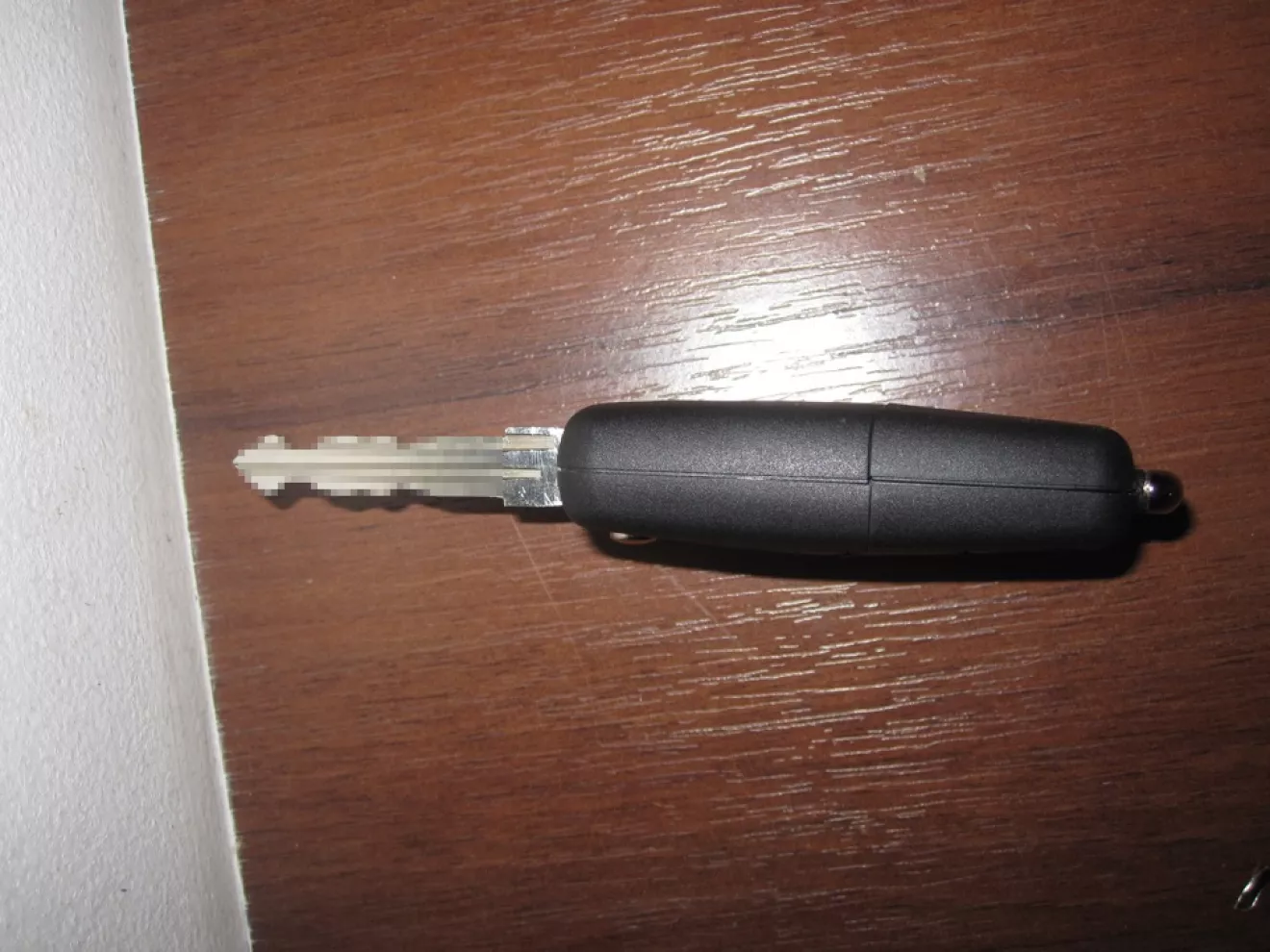

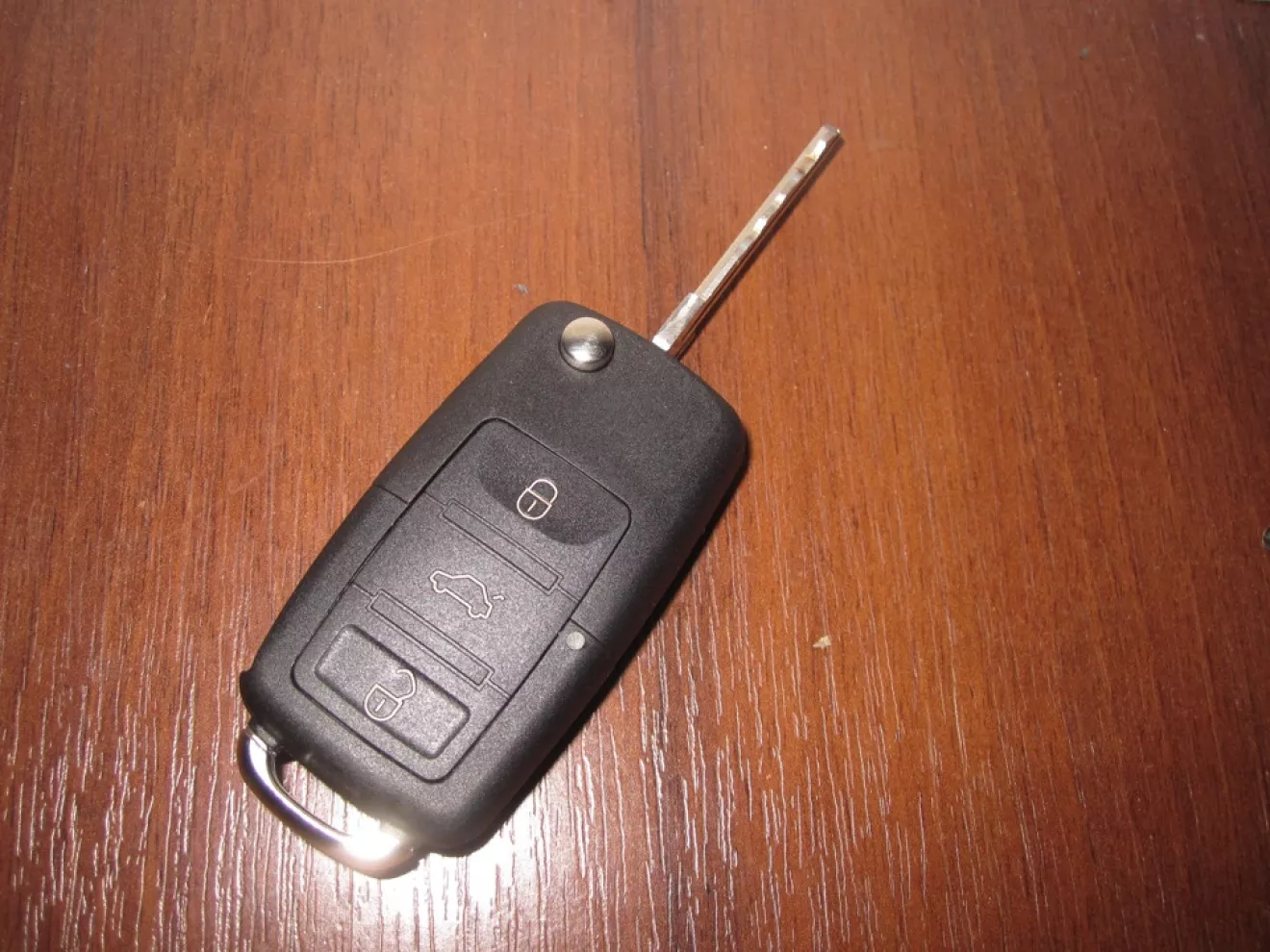

Ще доробив те, про що писав у попередньому записі, - заготівля тепер теж у ключі і зашплінтована. Ось і результат.
Хто дивиться на акуратненький ключик, ніколи одразу не скаже, скільки ж зусиль знадобилося, щоб все туди впихнути )
У планах - невеликий ланцюжок, на кінці якого шкіряний чохол у формі піки, в якому буде другий ключик для дверей (про запас), і на цьому ж ланцюжку маленький герб-тризуб металевий :)

ВАЖЛИВО!
Поки що не зміг домогтися працездатності брелка сигналізації. Річ у тім, що антена брелока витравлена на платі випромінює хвилю, але вона не доходить до бази. Сигнал перекривають великі полігони на перехідній платі, до якої плата брелока стороною з доріжкою антени щільно прилягає. Спробую витравити ще одну плату з антеною і помістити її поверх плати сигналки. Головне дотримати довжину, оскільки вона заточена саме під 433 мГц. Спробую - відпишуся.
