Викидний ключик. ver. 2.0.

Після складання ключика було виявлено проблеми з сигналом - сигнал з брелока не доходив до блоку сигналізації, оскільки антенку перекривала плата перехідних кнопок. Антена вийшла затиснута в "сендвічі" - було вирішено винести її в доступне місце.

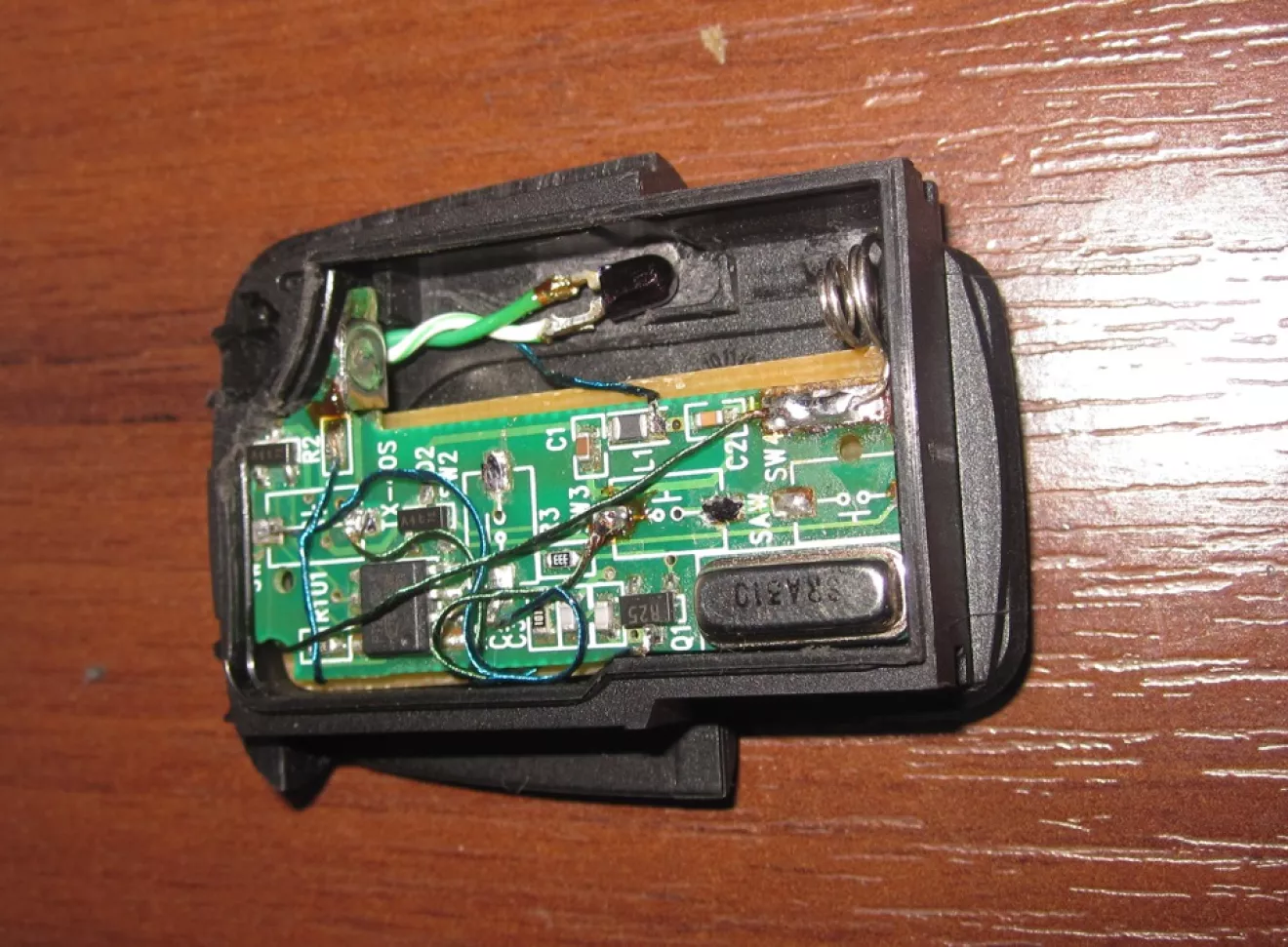

1. Насамперед постарався зменшити наводку від дротів, які йдуть до кнопок. Зроблено порядок:

2. Витравлено антенку. Ключовим моментом було дотримати довжину антени, оскільки її обчислено з хвилі (433 мГц). Заміряв заводську антену на платі, зробив її копію в СпрінтЛайоут, роздрукував і переконався, що "10 відмінностей немає". У програмі вказувалася довжина намальованої, ось і перемалював під свої потреби антену, дотримуючись довжини і ширини доріжки.

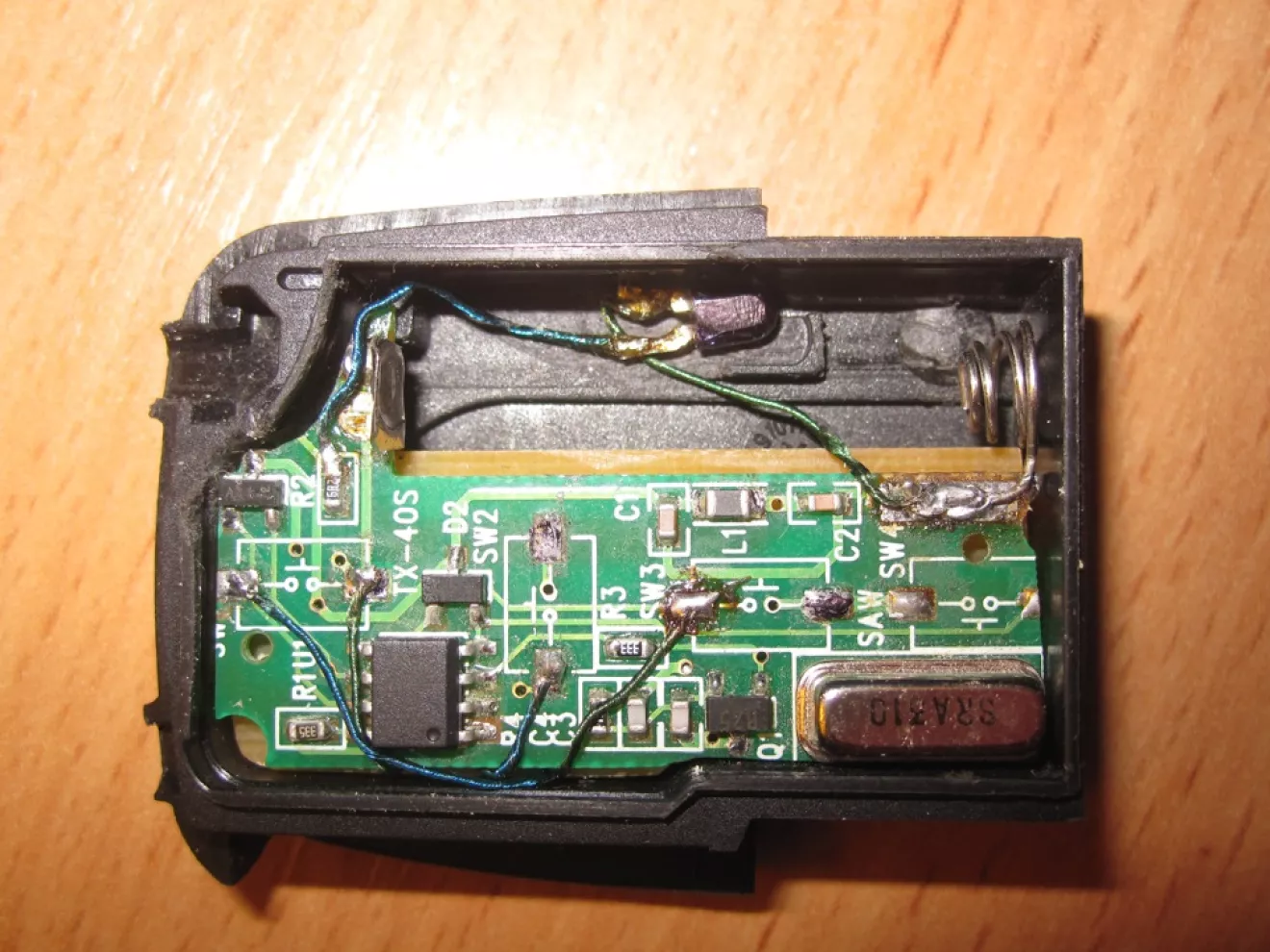

перерізав антену на платформі брелка сигналізації

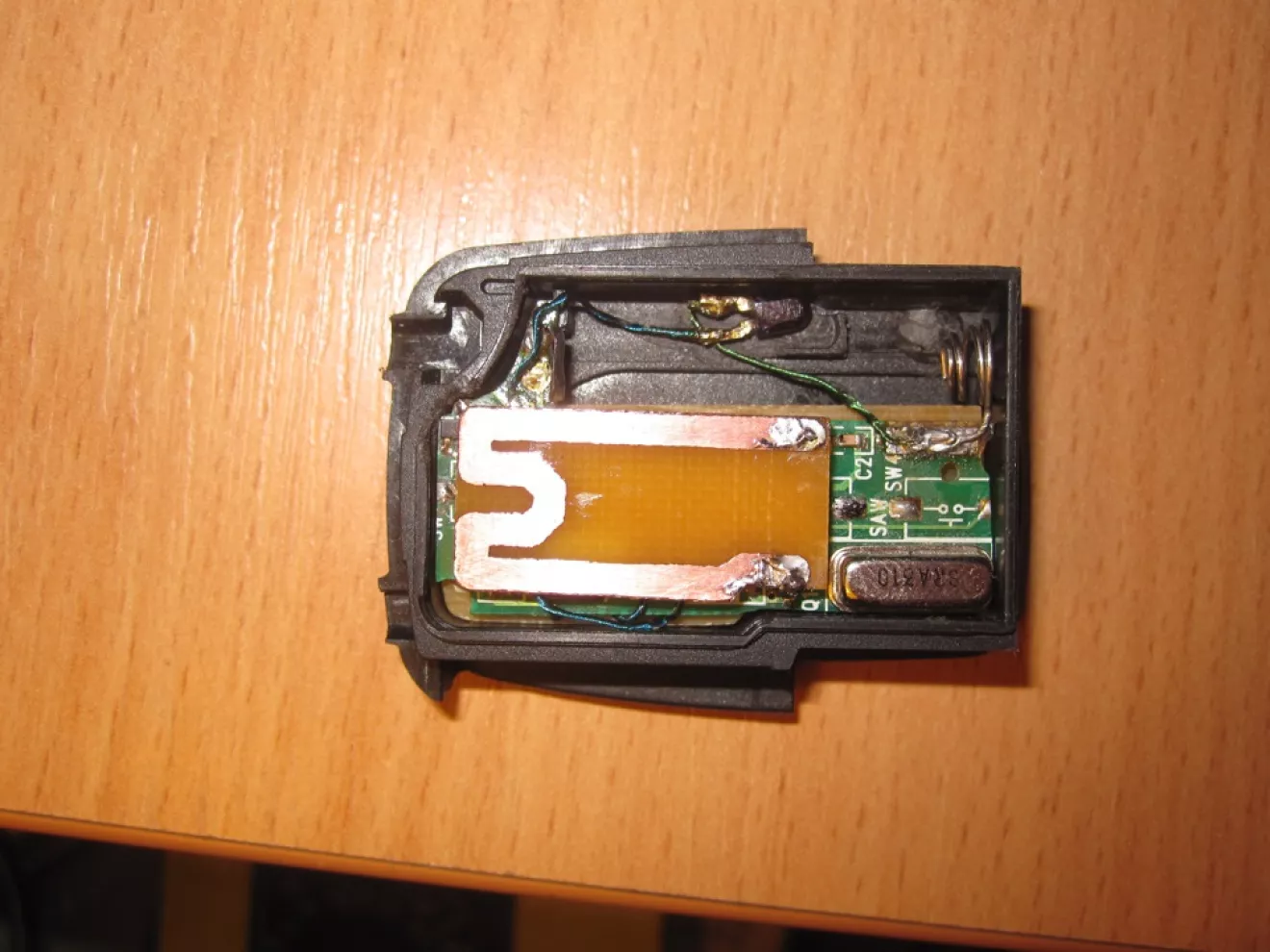

3. Встановив свою антену поверх плати. Тепер повинна віщати в простір.

УРАААА! Все працює! Дуже радий! ;)
