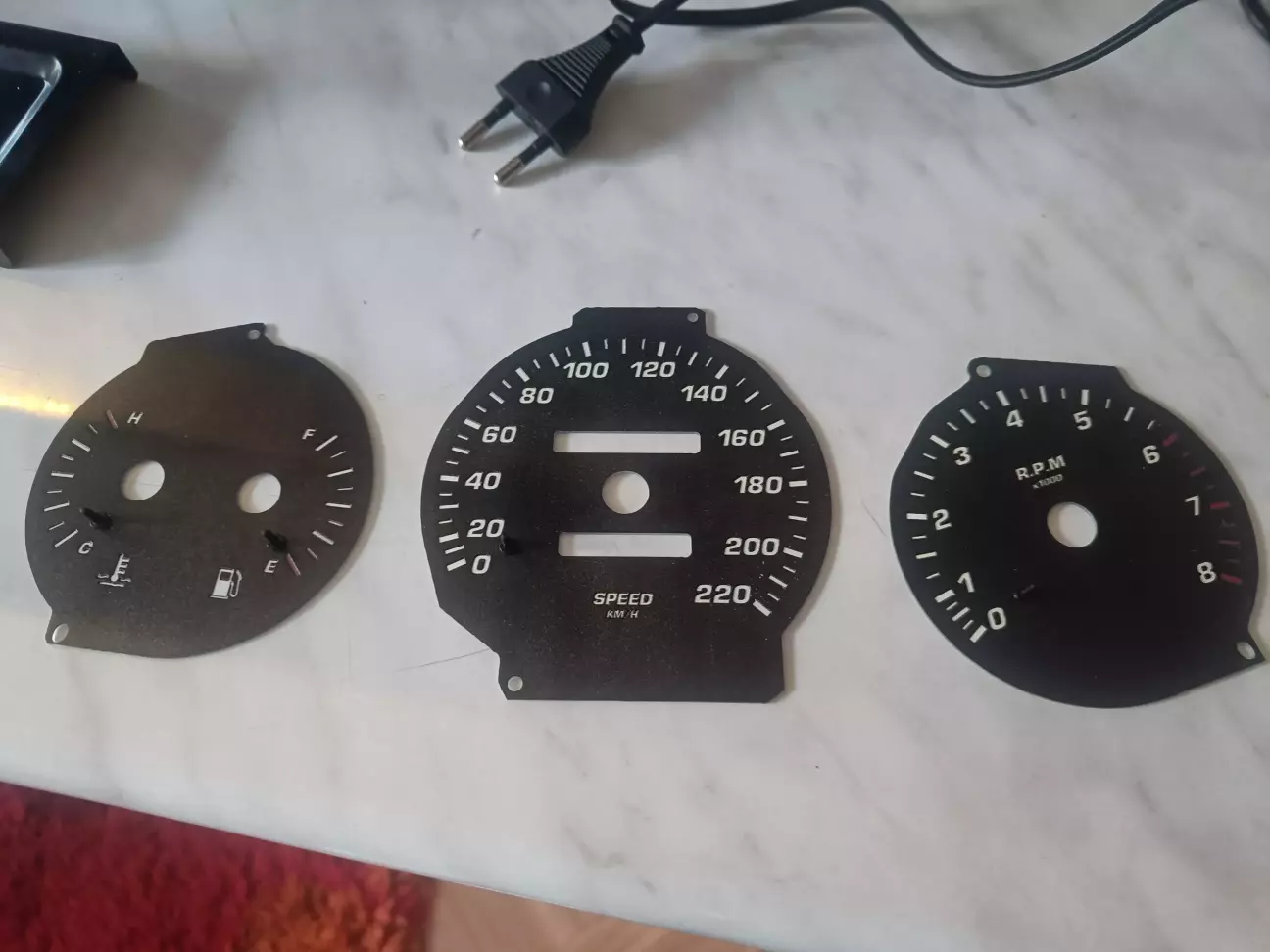

Так як приборну панель я купляв БУ і оригінальні шкали були не в кращому стані, то було вирішено спробувати замінити на інші.
Посилання на виробника:

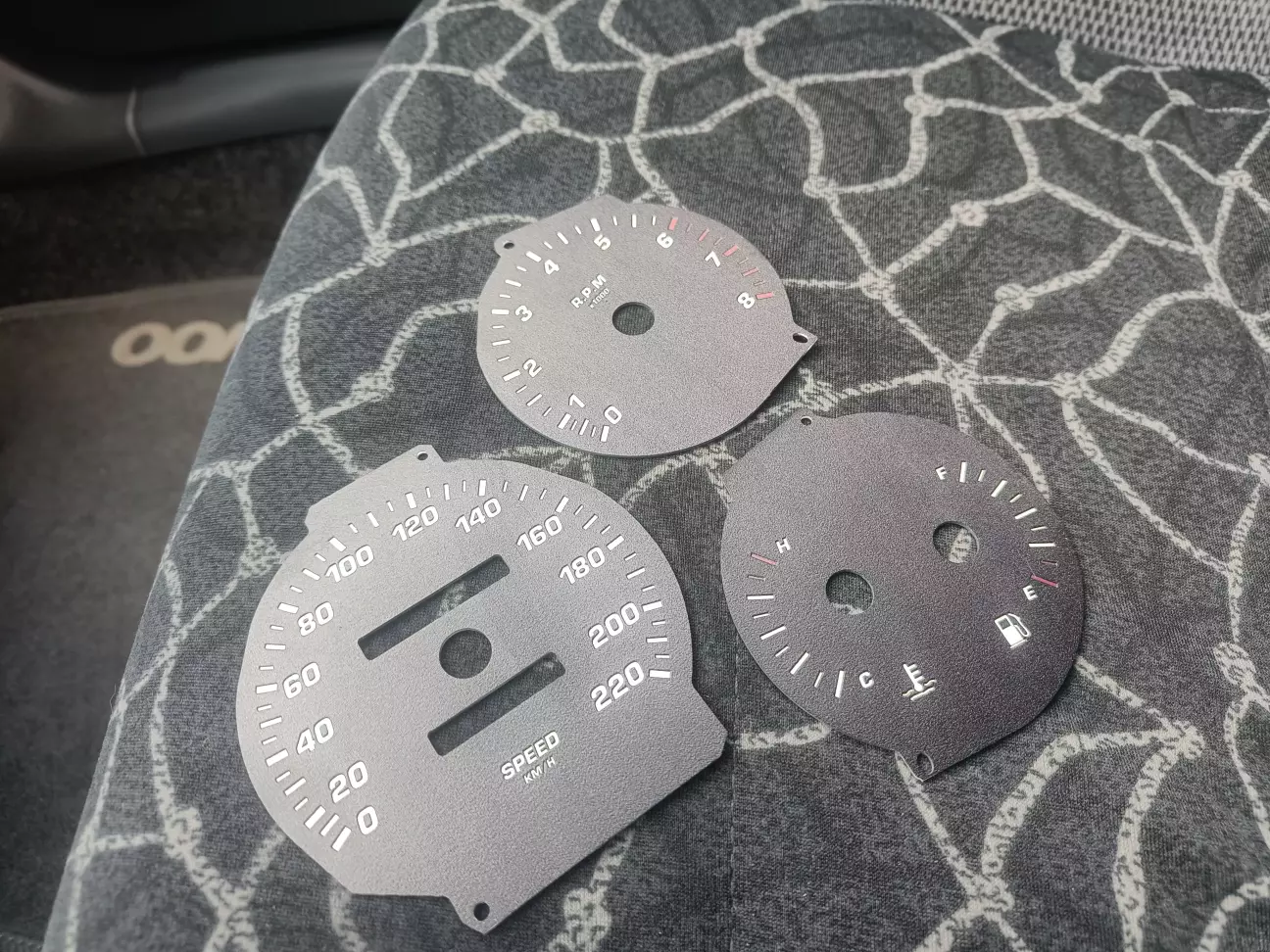

Наскільки я розумію їх виготовляють на 3D принтері, як мінімум дуже схоже на це.

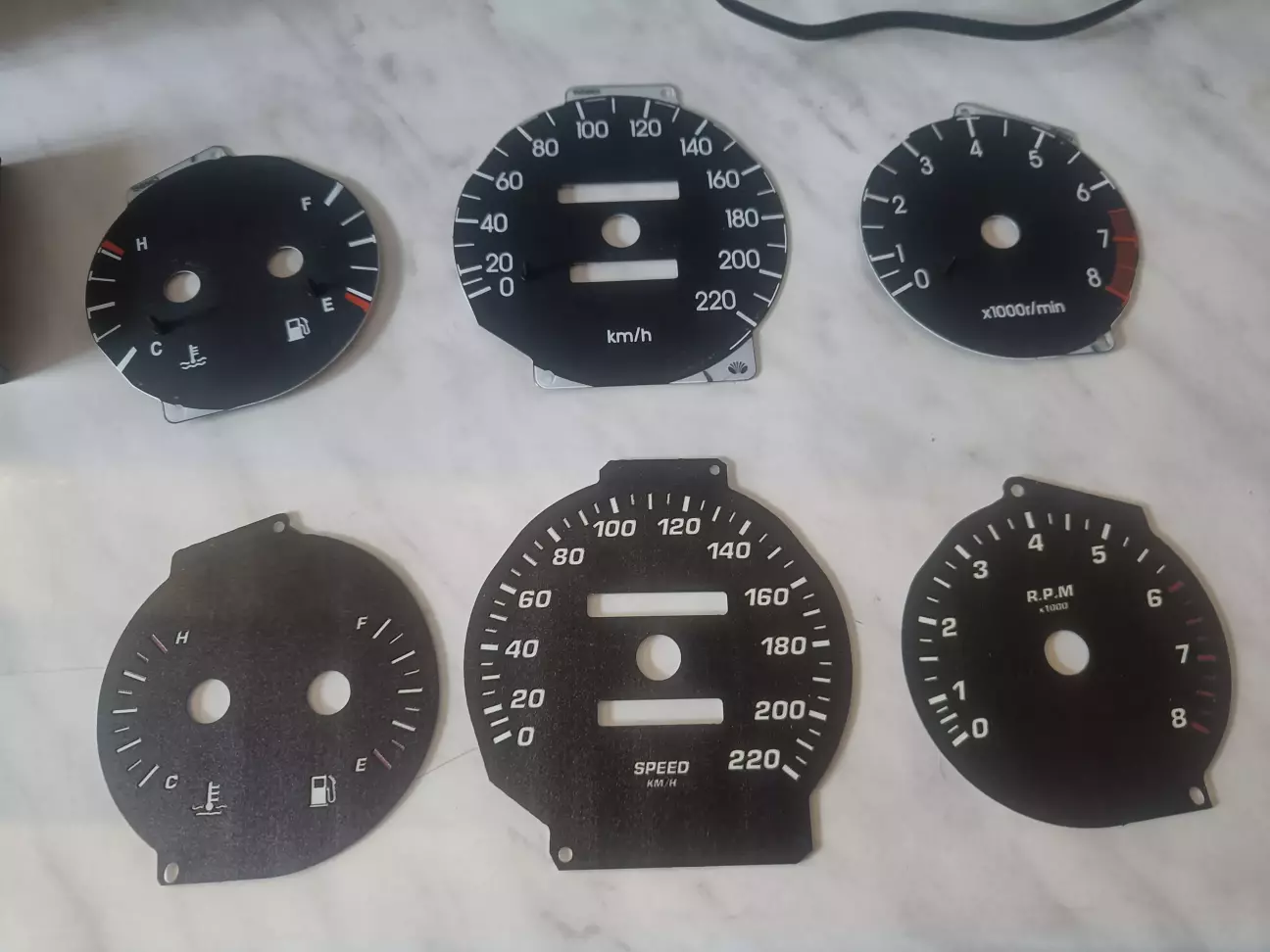

По якості не можу сказати що погано, але однозначно не оригінал
В даних шкалах відсутнє напилення на шкали з тильної сторони, тому вони мають гарну світлопропускаємість.

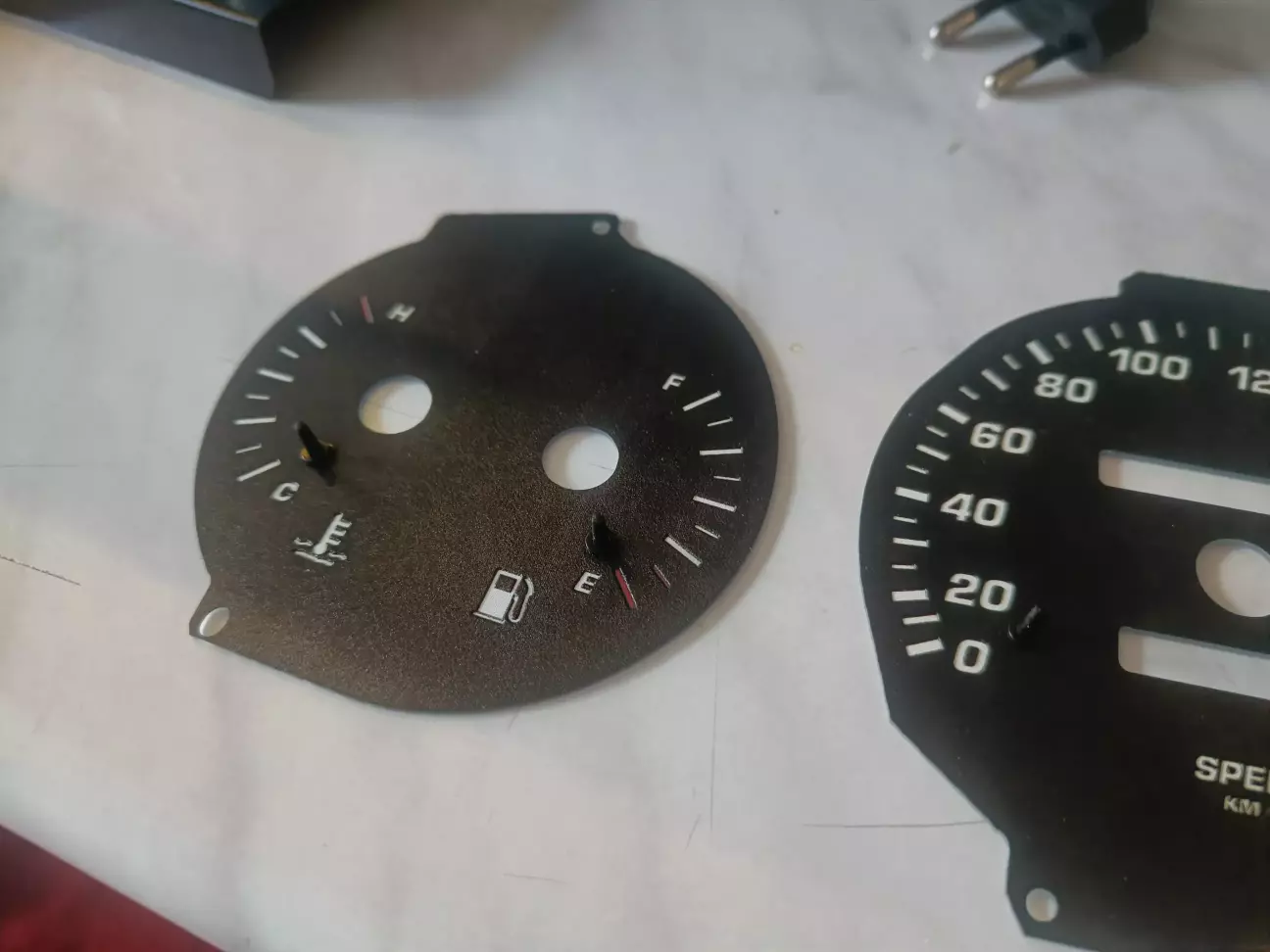

Ще один момент в тому що на нових шкалах немає отворів для обмежувачів стрілок, тому вони були зняті з оригінальних шкал і приклеєні на нові.
Вирішив відразу додати трішки LED стрічки для більш рівномірного підсвітлення панелі.
Знаю що є готове рішення плати з ідеальним підсвічуванням і режимами підсвітки день/ніч, але на даний момент не вважаю доцільно його замовляти, тим паче що вартість на них як на мене завелика.

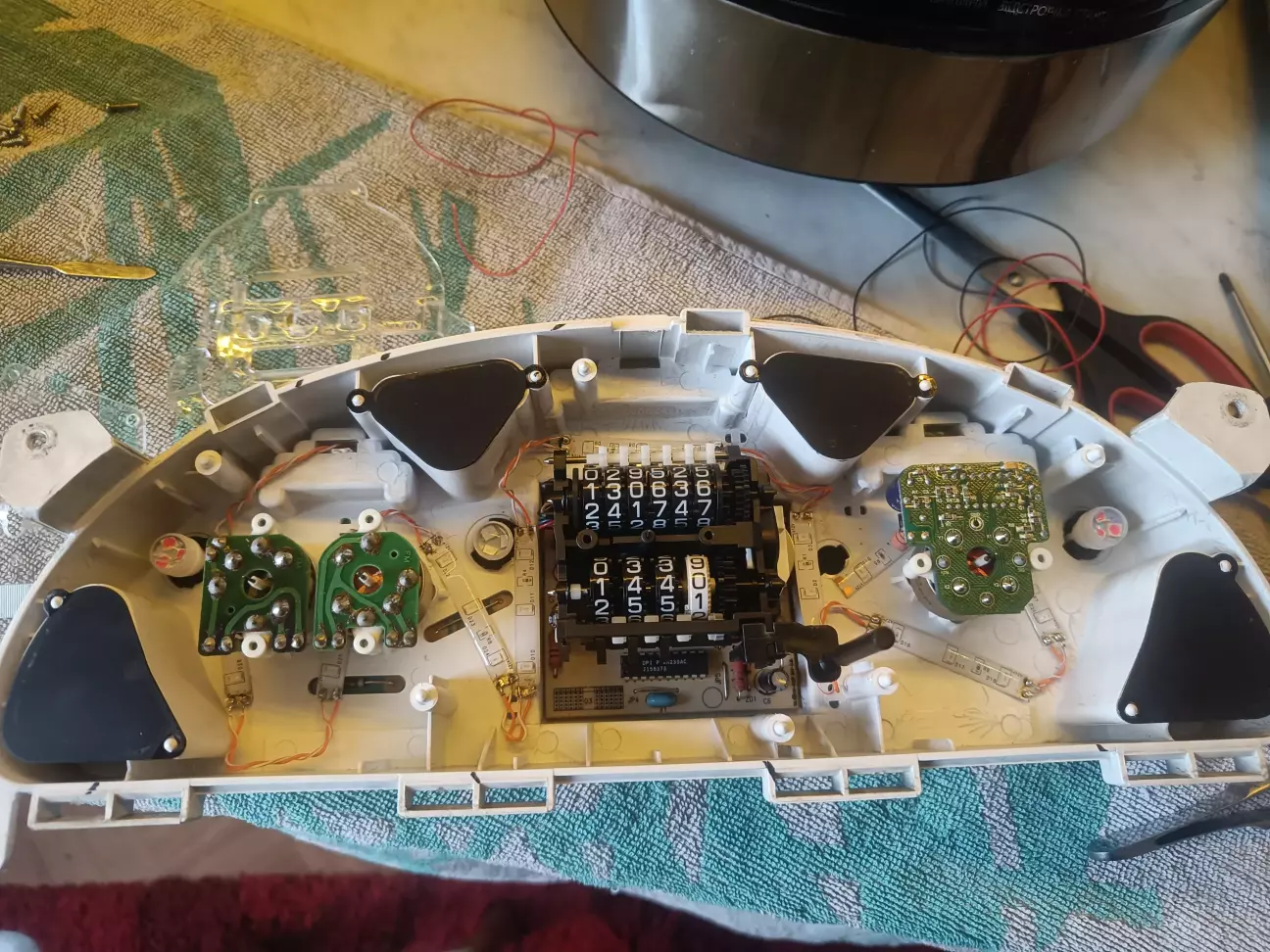

Пропаяв і вклеїв по контуру приборів led стрічку.

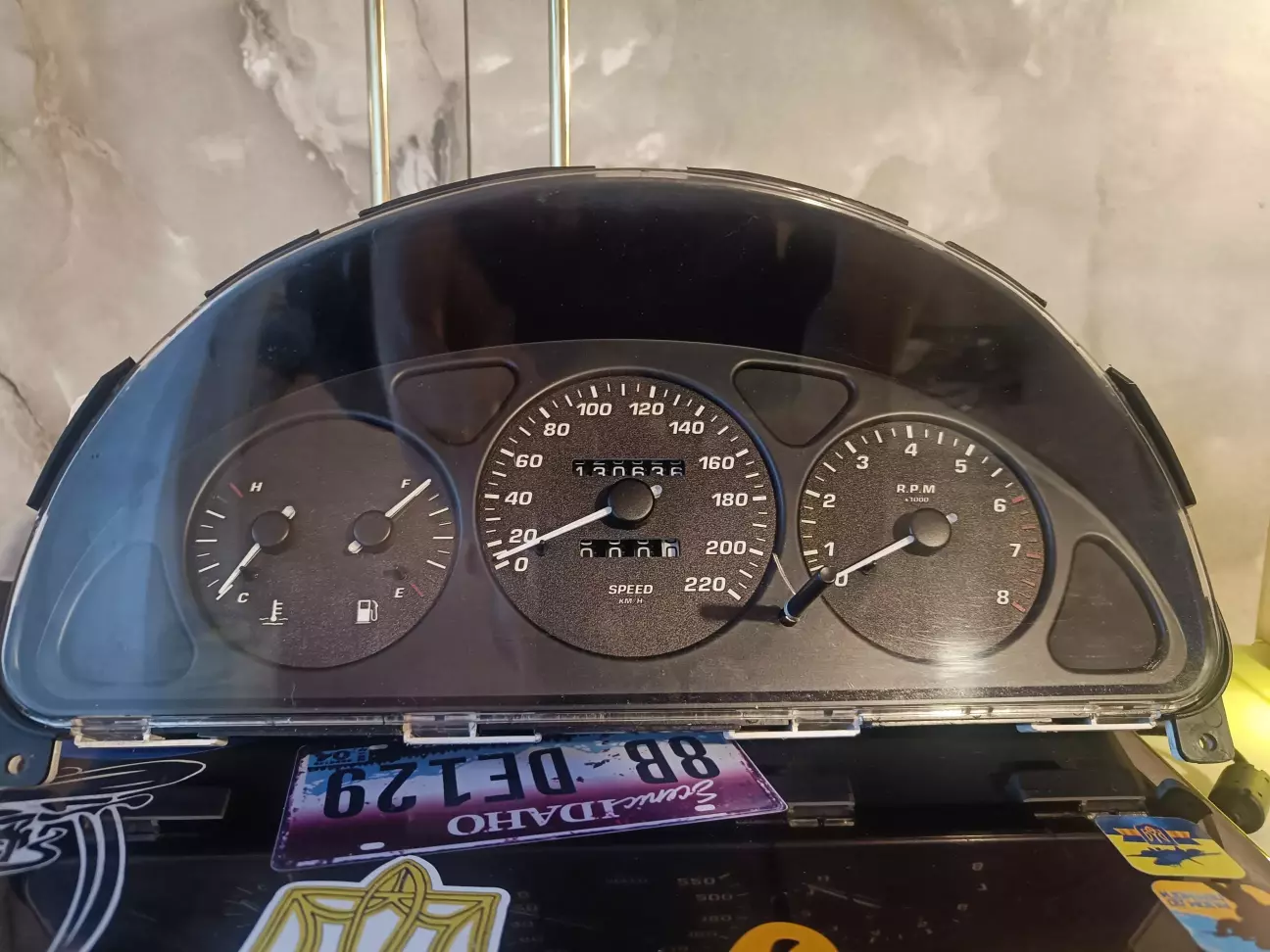

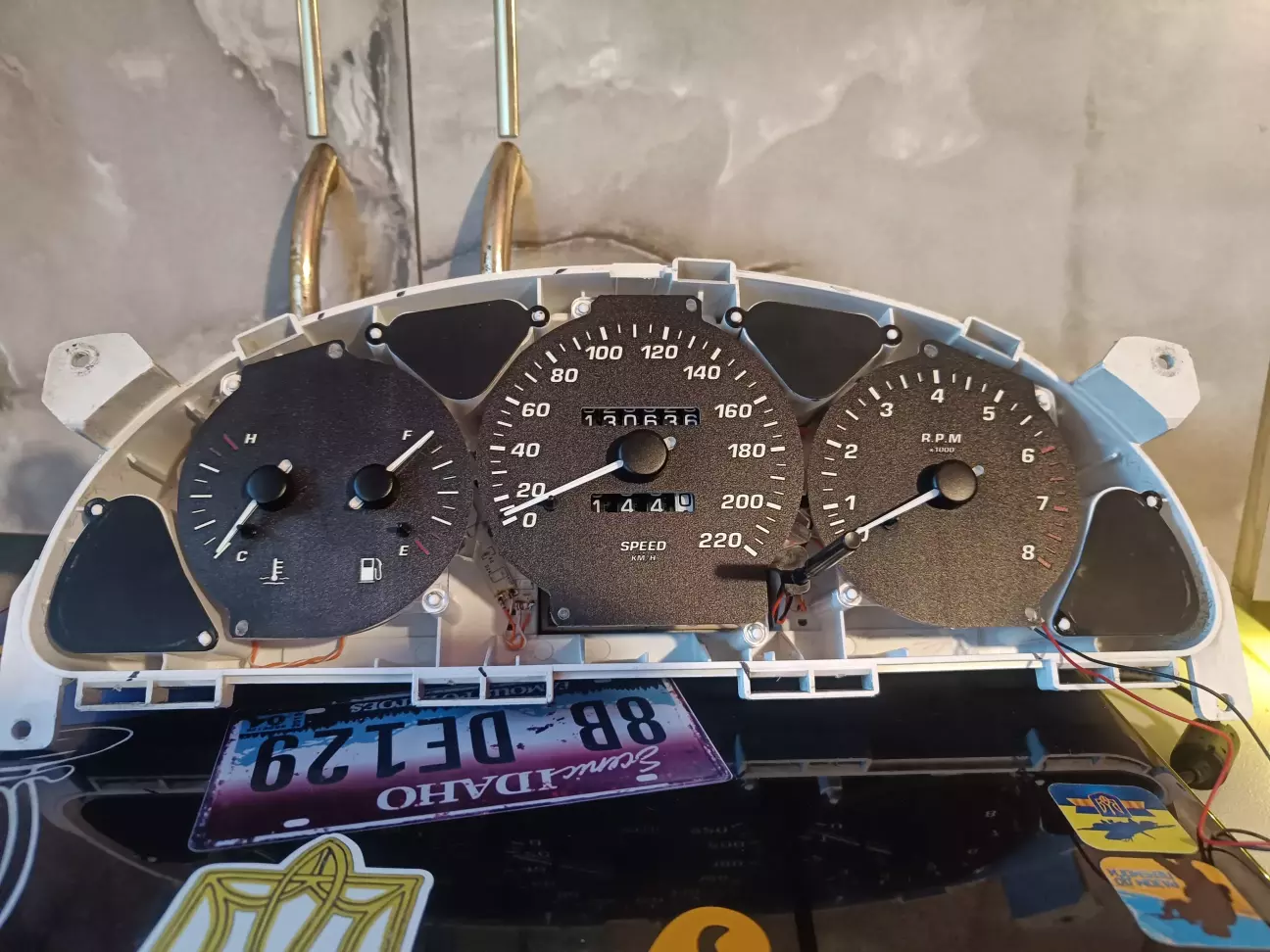

Збираємо і йдемо встановлювати в авто.

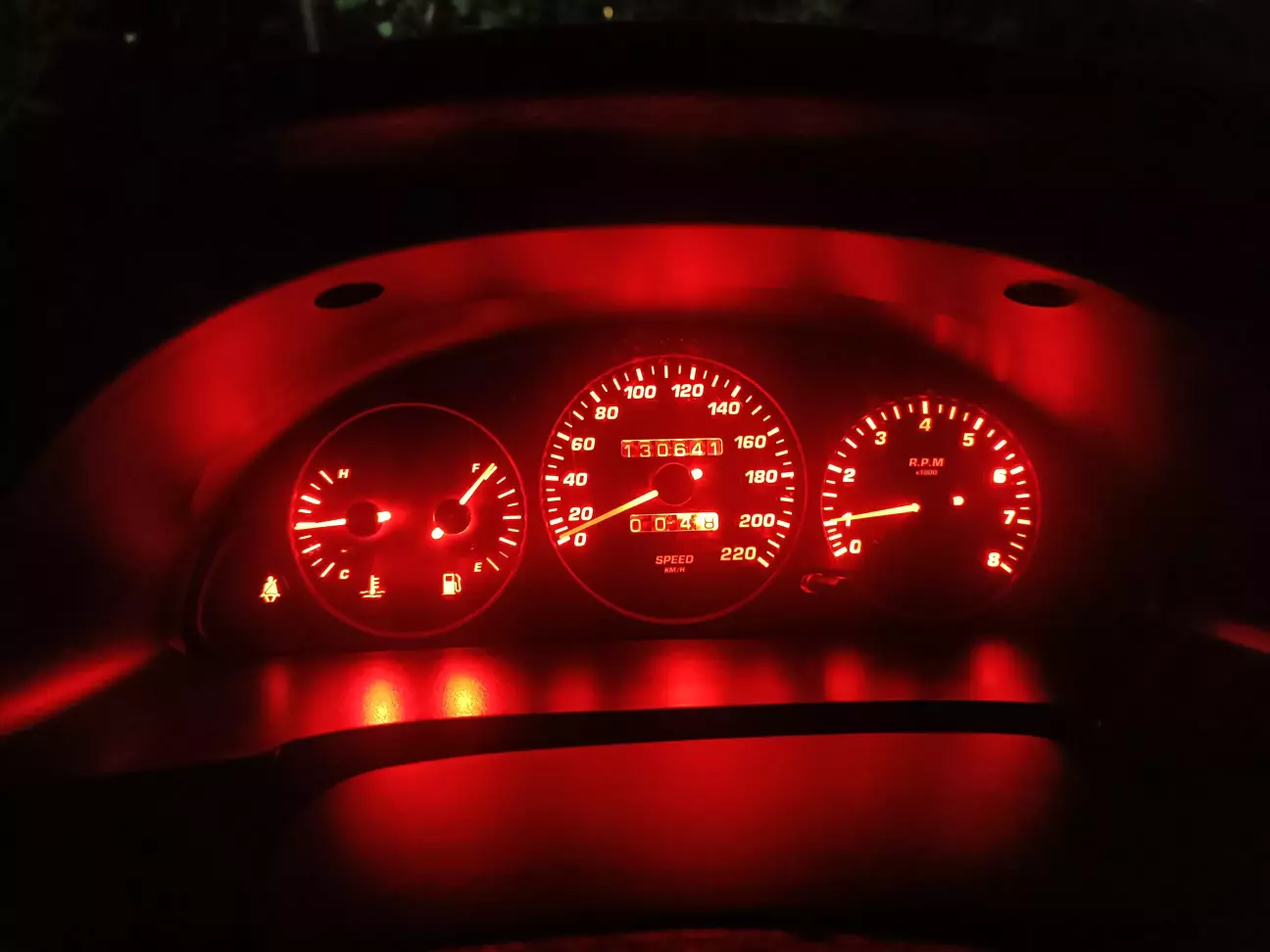

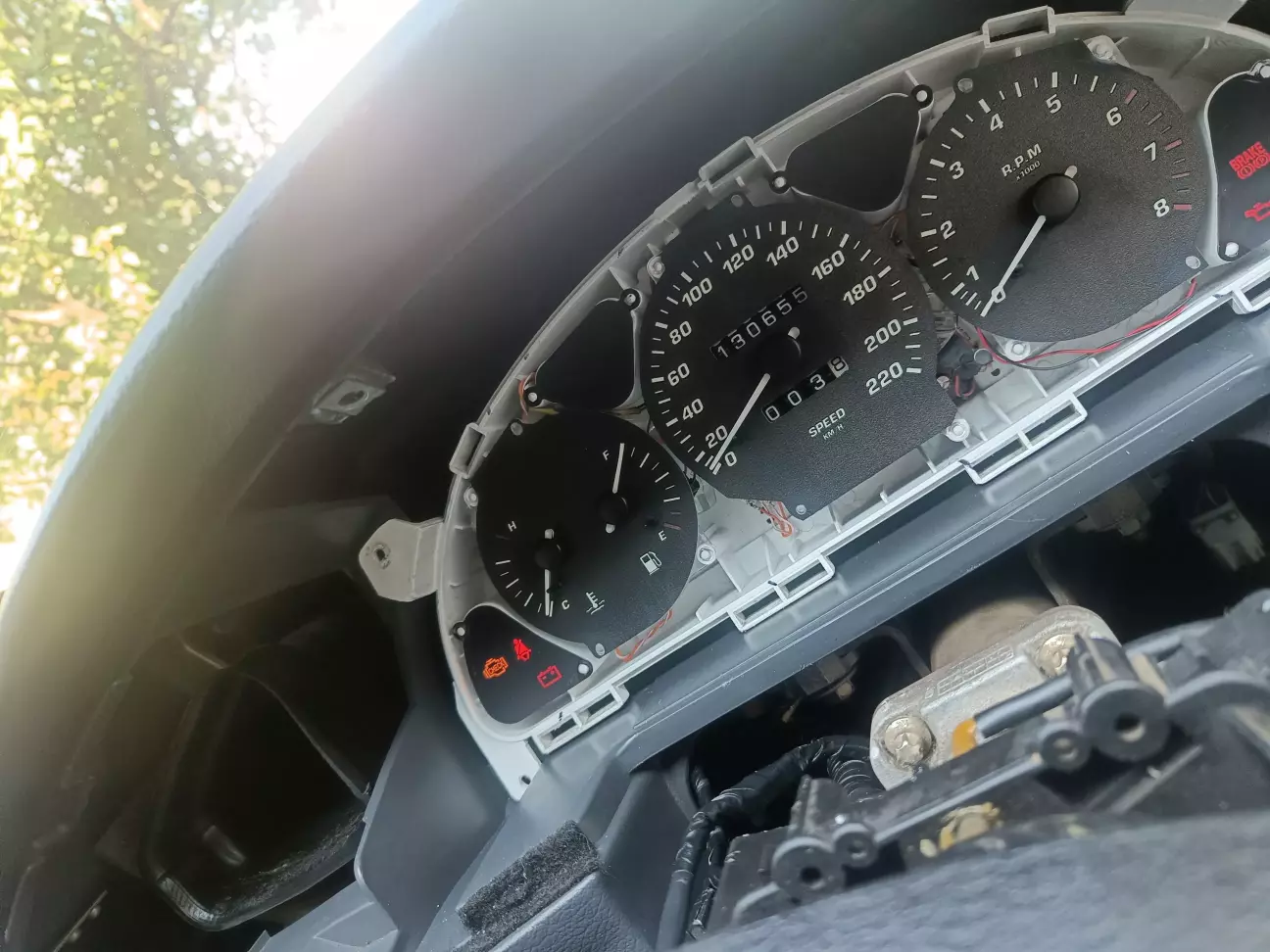

І так, маємо готовий завершений вигляд, не плата пересвіту звичайно, але мені подобається )
Але, після збірки відразу з'явилась проблемка, а саме неправильні покази температури, вірніше стрілка не підіймалася взагалі.
При тому що я ставив відмітки положення максимального і мінімального перед зняттям стрілок.

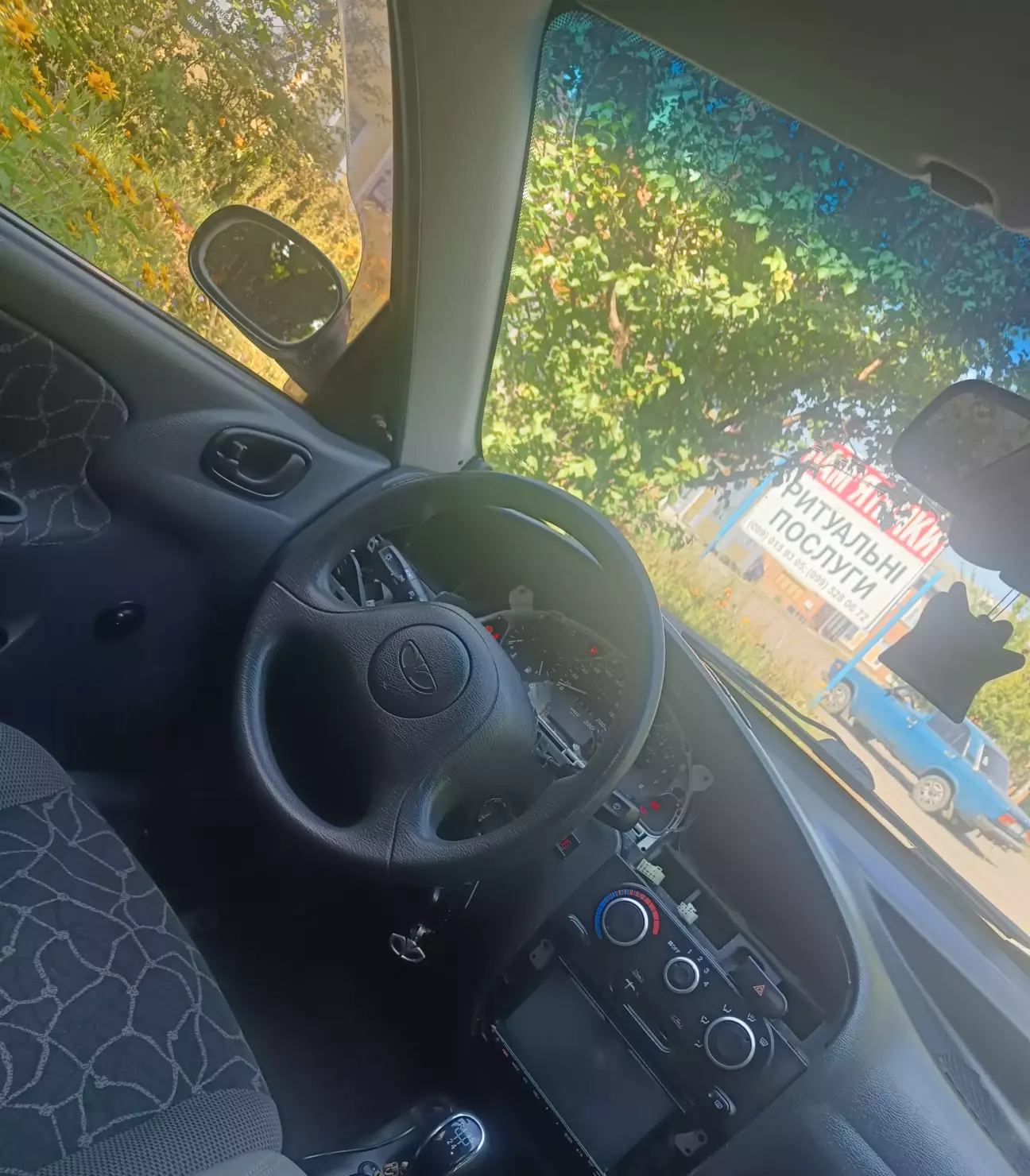

Але суть в тому що довелося кататися з розібраним щитком приборів і ловити покази робочої температури і переставляти туди сюди стрілку))
Все ж таки було виставлено нижнє положення стрілки з холодним двигуном, і відповідно далі стрілка підіймається в залежності від прогріву двигуна.
Відразу вирішив перевірити і стрілку рівня палива на актуальність показань.
Тут набагато швидше прийшло вирішення.

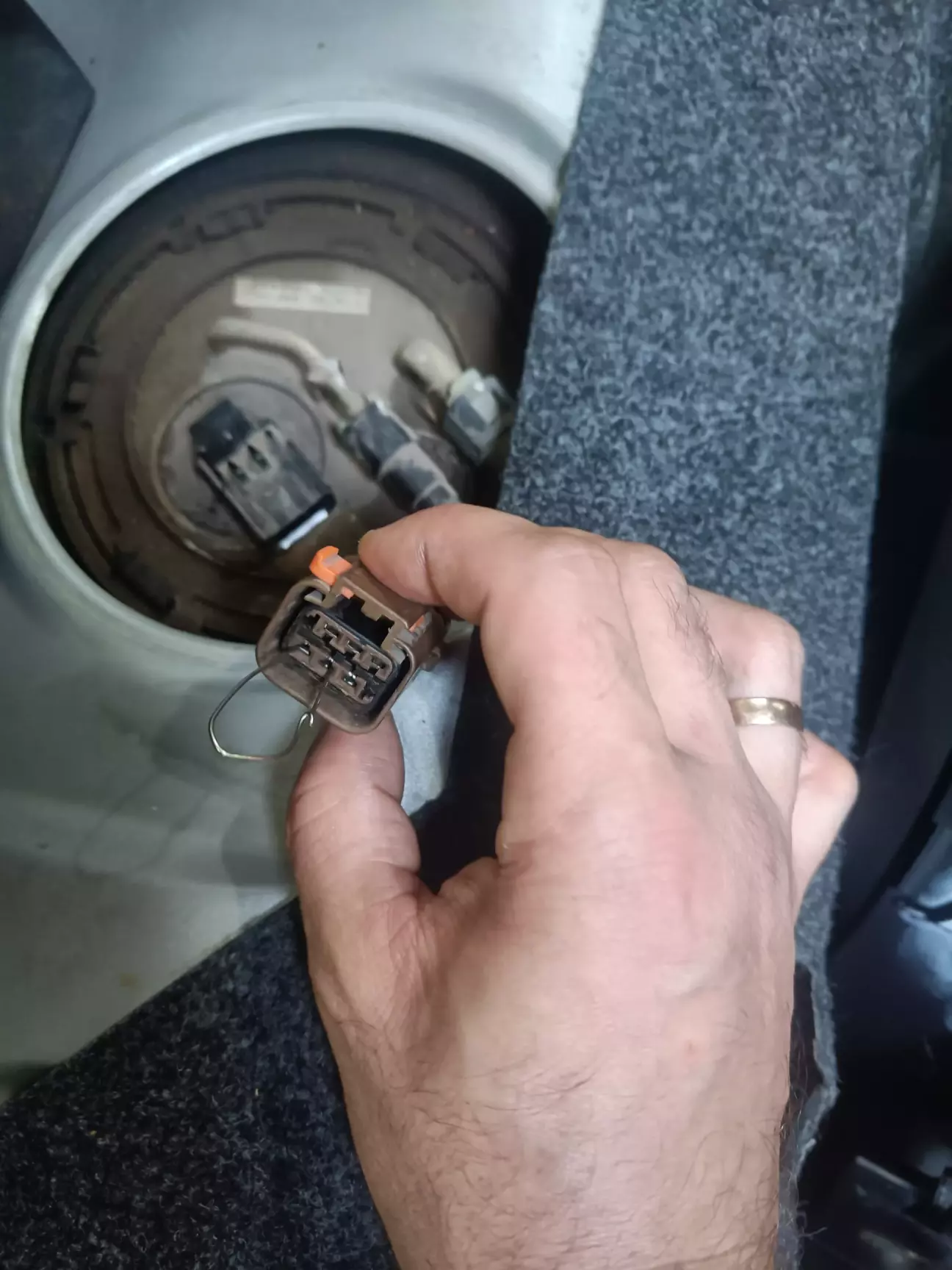

Знімаємо заднє сидіння відкриваємо кришку паливного модуля, знімаємо роз'єм і перемикаємо два контакти покажчика і вмикаємо запалювання.
При перемиканні контактів стрілка підіймається до максимального положення, в моєму випадку стрілка вийшла за межі шкали.
Знімаємо перемичку - стрілка опускається на мінімальне положення, в моєму випадку - стрілка опустилась на другу відмітку від мінімальної.
Переставлємо стрілку в мінімальне положення, знову ставимо перемичку і тепер стрілка підіймається до максимального положення по шкалі.
Після встановлення роз'єму в модуль відповідно стрілка стає на положення відповідне до кількості літрів палива.
Відразу вирішив перевірити і контрольну лампу, перемкнувши інші контакти в роз'ємі.
Як видно з фото, контролька працює

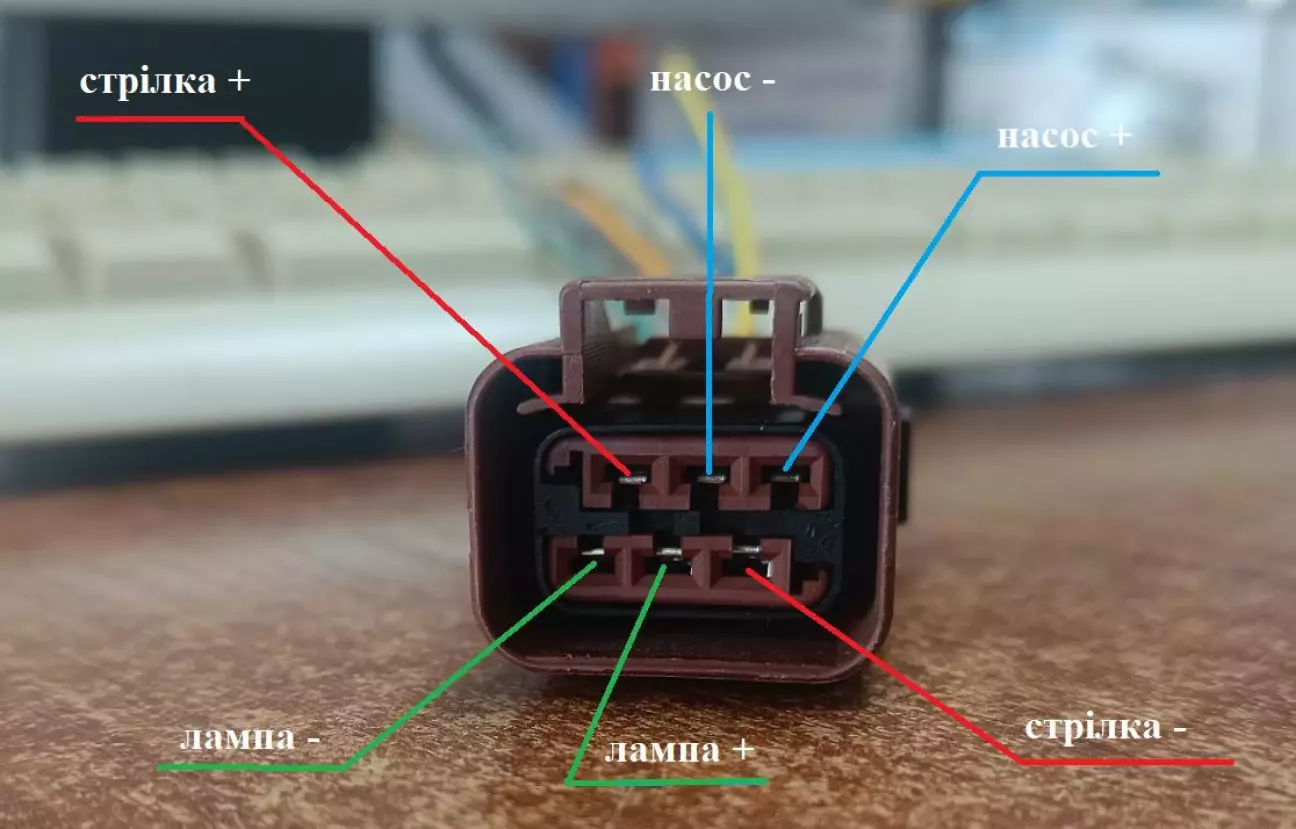

Додаю відразу розпіновку контактів, можливо комусь допоможе.
Фото результату зробленої роботи додаю.

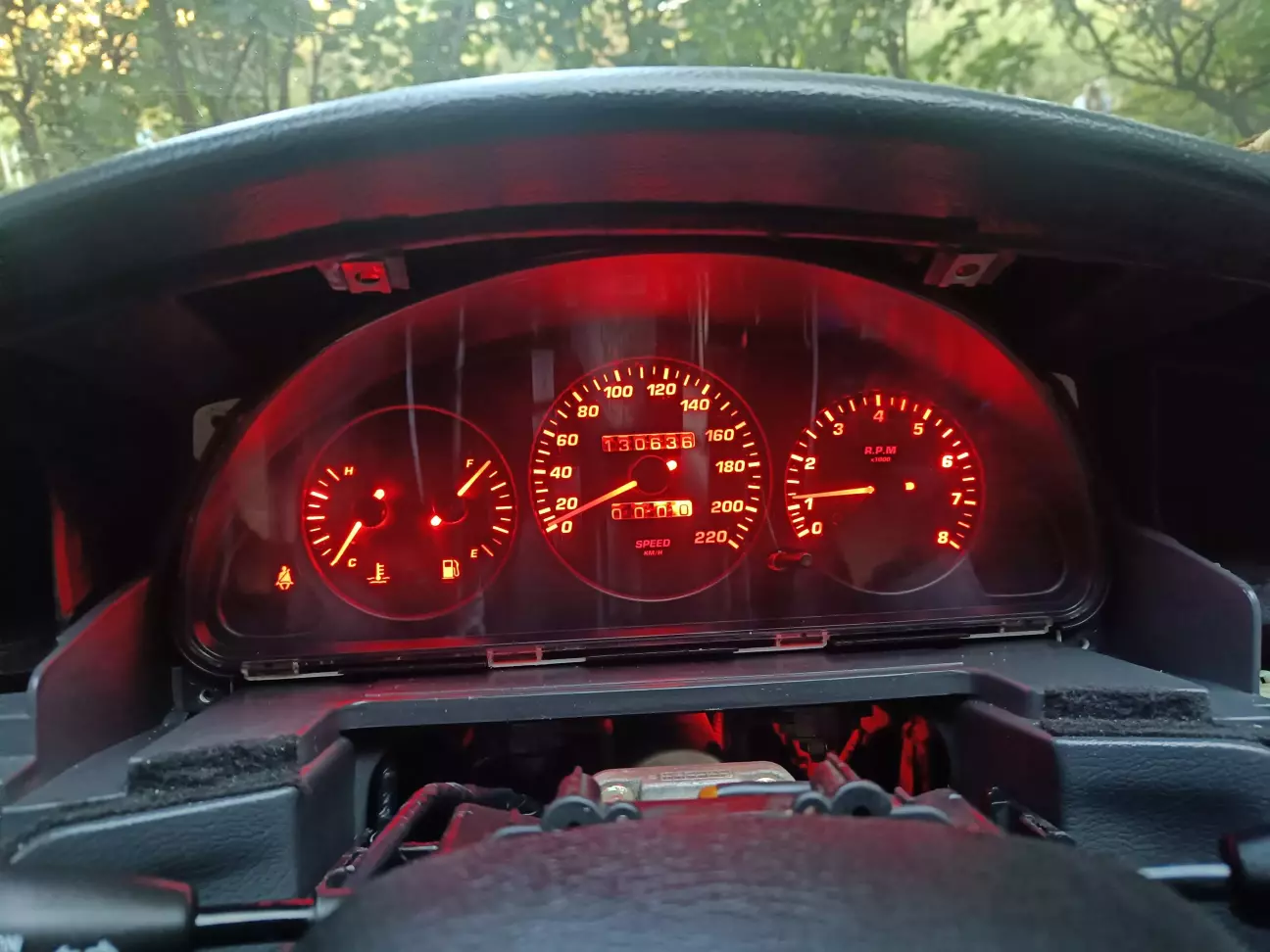

Готовий вигляд, всі прибори працюють)
+ до комфорту.
Коментарі вітаються )))
