Кольорова підсвітка ніг 🚼

коли ставив крісла від А5 вони виявилися з кольоровими світильниками. Після того, як вже все зібрав, в позі зю не зміг побороти конектор, щоб перепинувати на звичайні, які стоять в Q3.  Ми не шукаємо легких шляхів - вирішив докинути LIN дроти, та переробити це неподобство на RGB.  Зачепився за дроти яки йдуть в підсвітку дверей.

LIN до крісла дотягнув, вмикаю світло, а там стробоскоп, на кольори реагує, але мерехтить ппц.

Почав курити схеми, ну звісно - в RGB іде маса, +12(K30),  LIN. В звичайних діодах +12 іде через BCM.  По факту треба замість BCM, давати чесних +12(K30), це означає ще один дріт до дверей. Ну таке, з другої спроби все набагато швидше.  Підключив - працює, паралельно відразу тягнув дроти і на передні ноги.

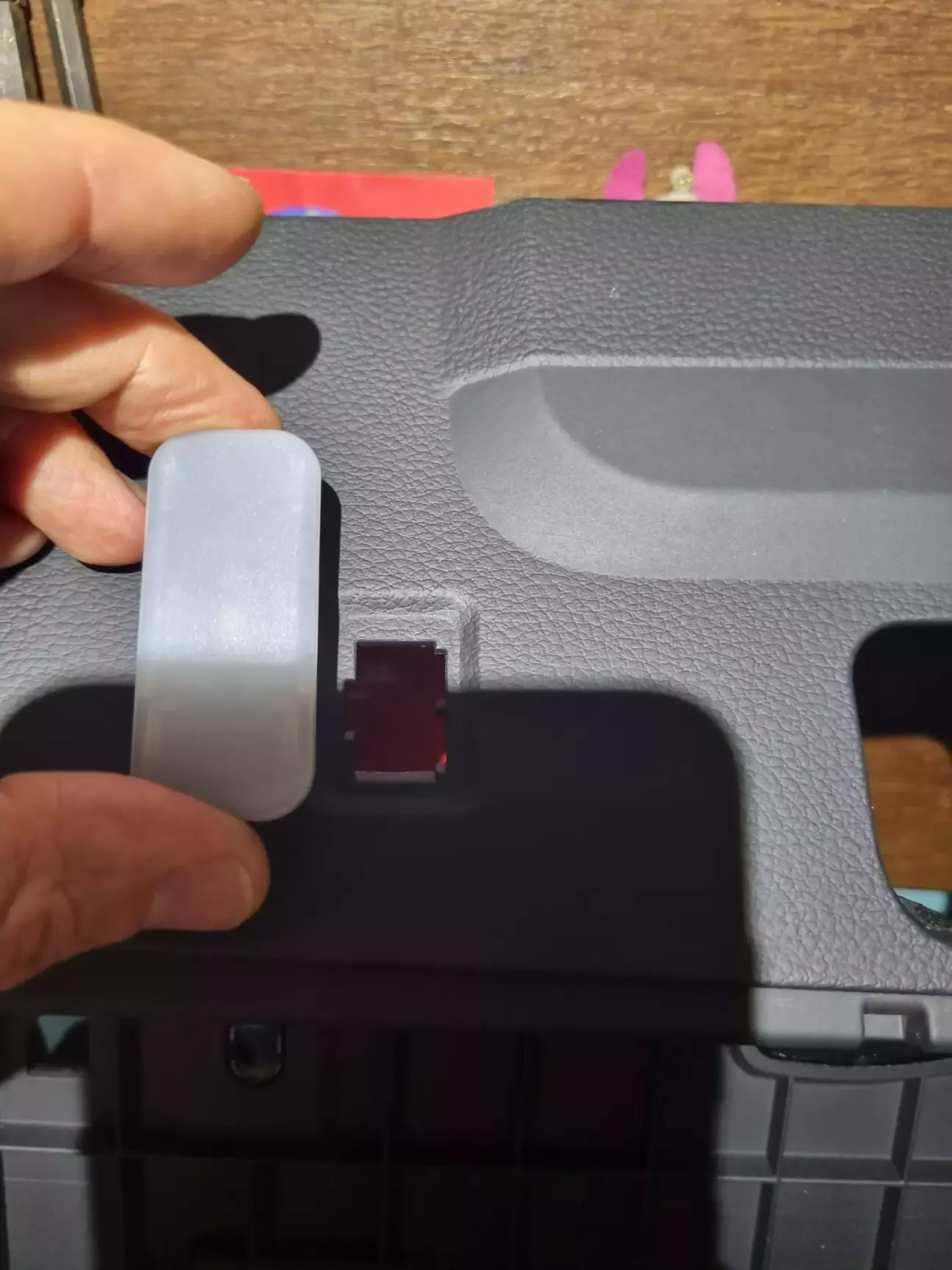

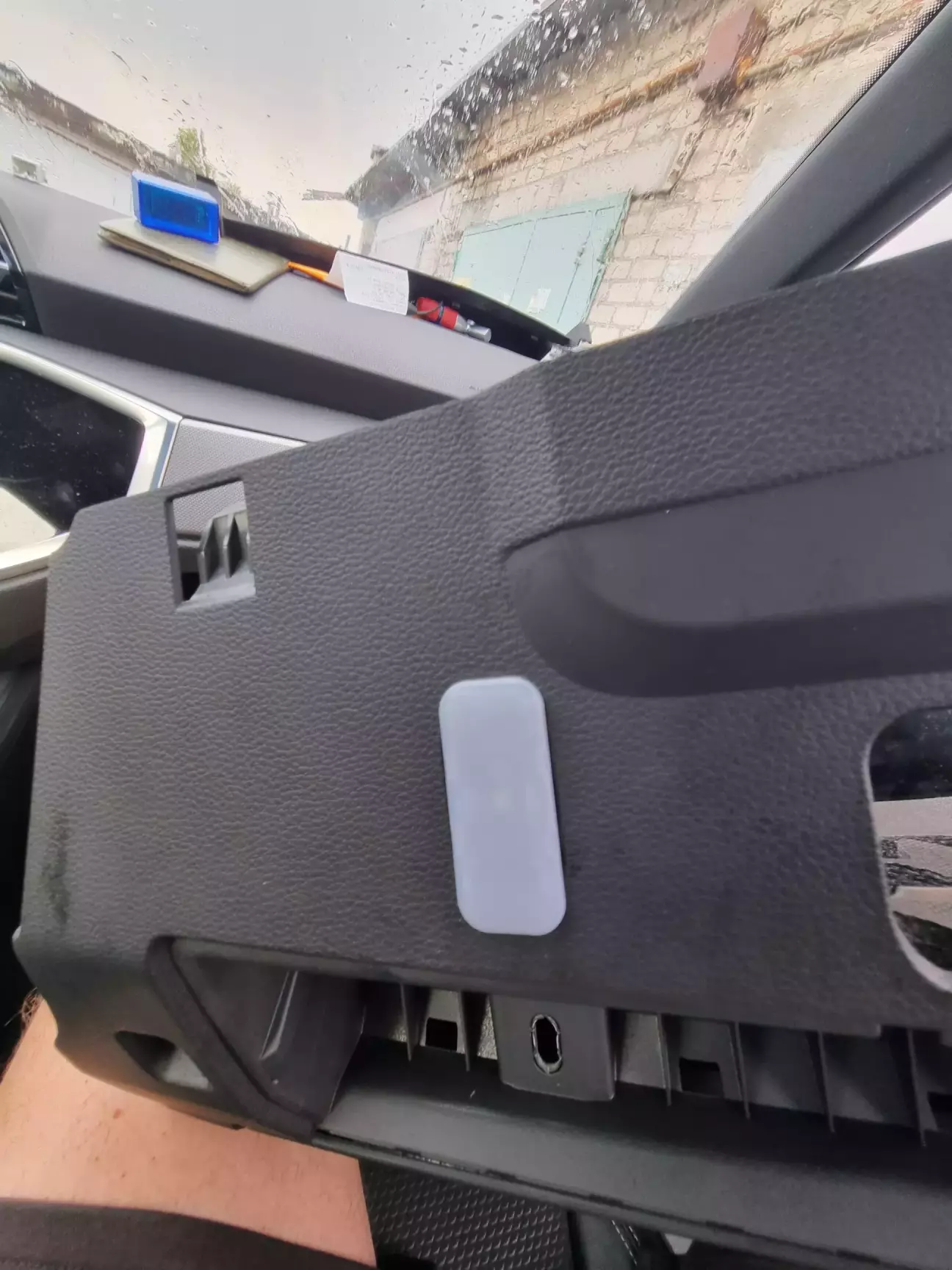

Далі треба інтегрувати RGB світильники замість передніх нано.

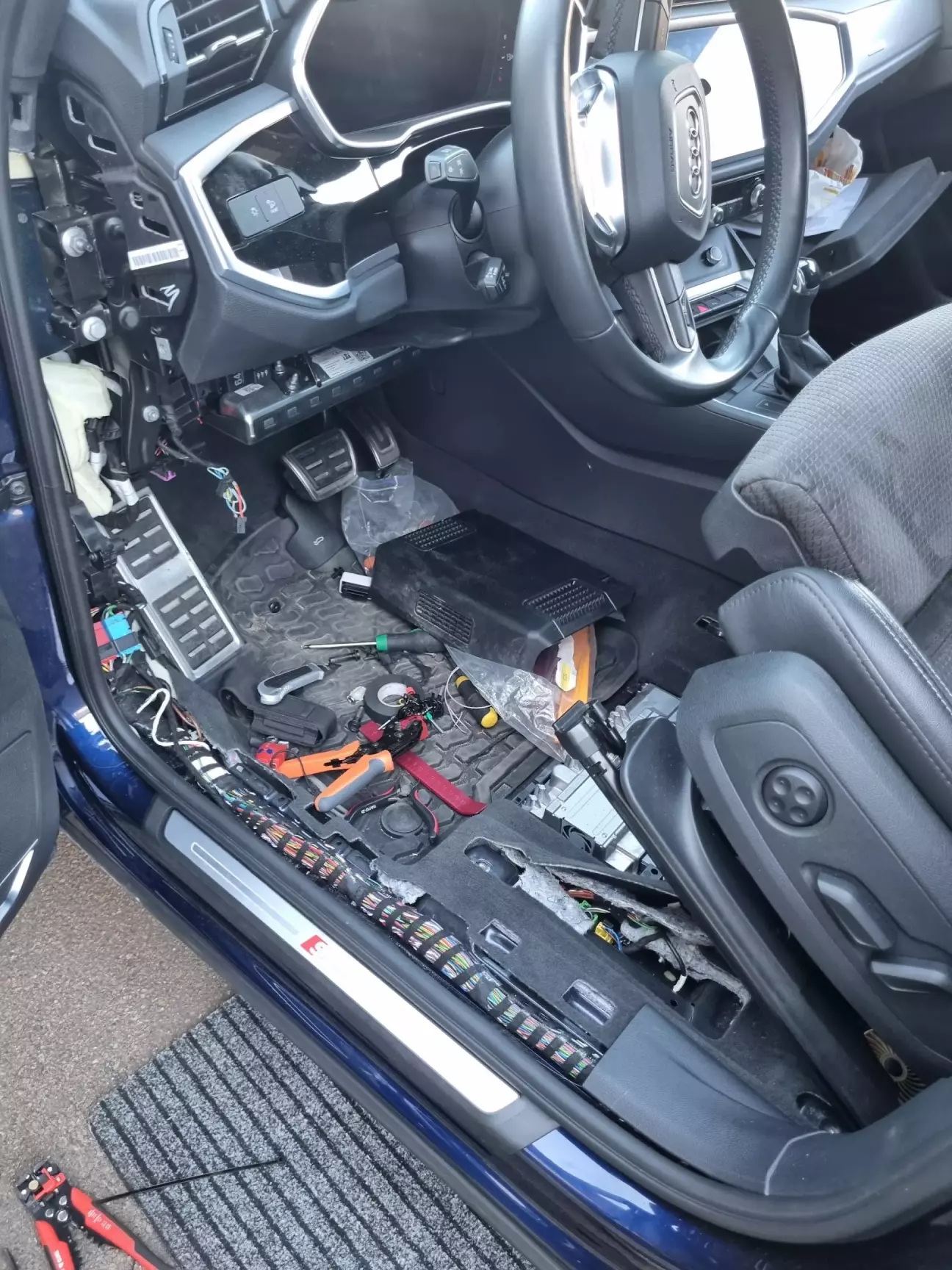

Водійська сторона знімається 3 хвилини

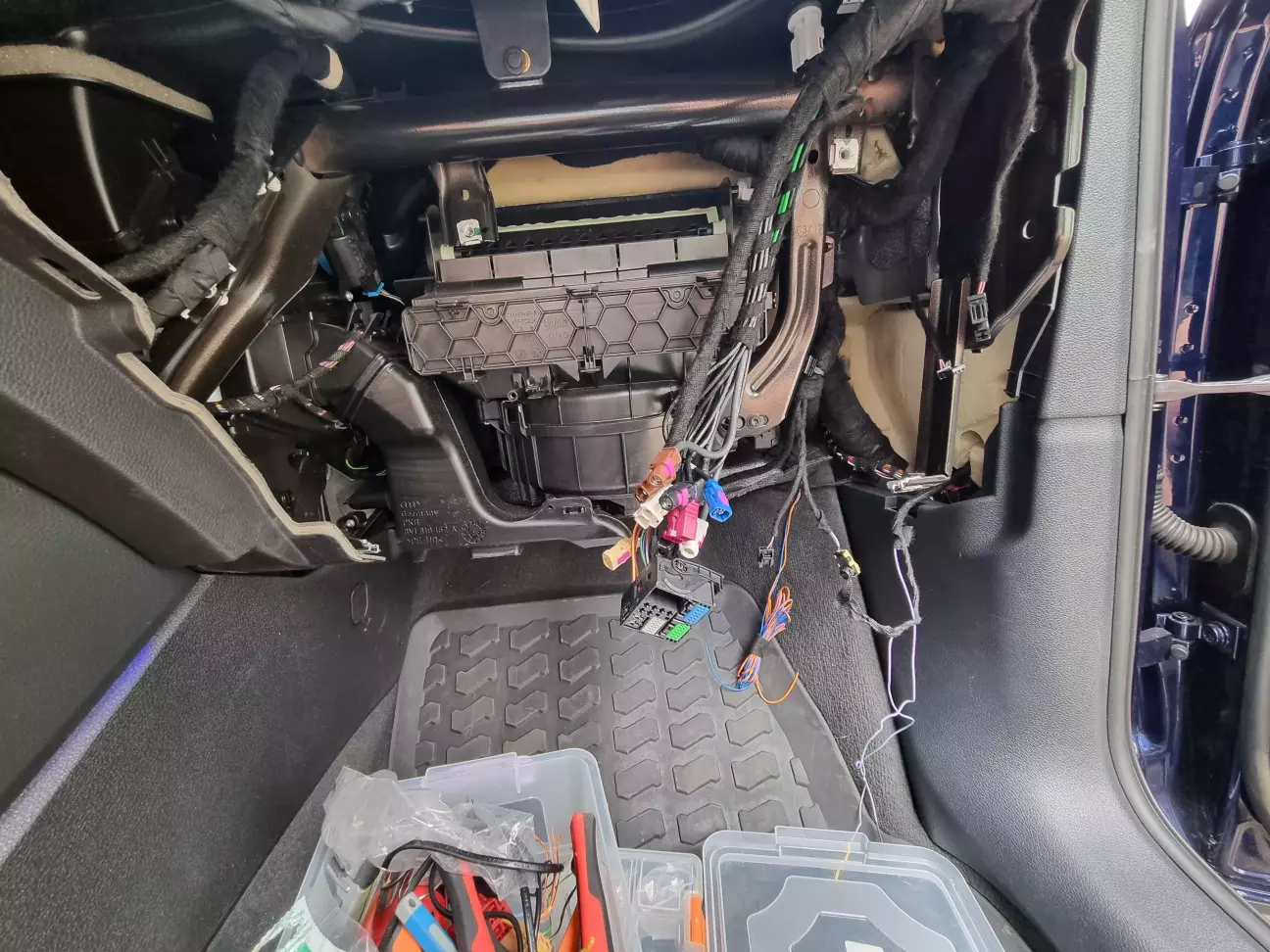

Зі сторони пасажирі треба знімати пів торпеди, виглядає страшно, але все тримається на 8 болтах, виймається без спец інструменту.

Саме тяжко зняти роз'єм з подушки ніг пасажира, без ELSA це нереально зробити.

Все зібрав. Далі вже поклацати в ODIS, дяка @ivmulder.

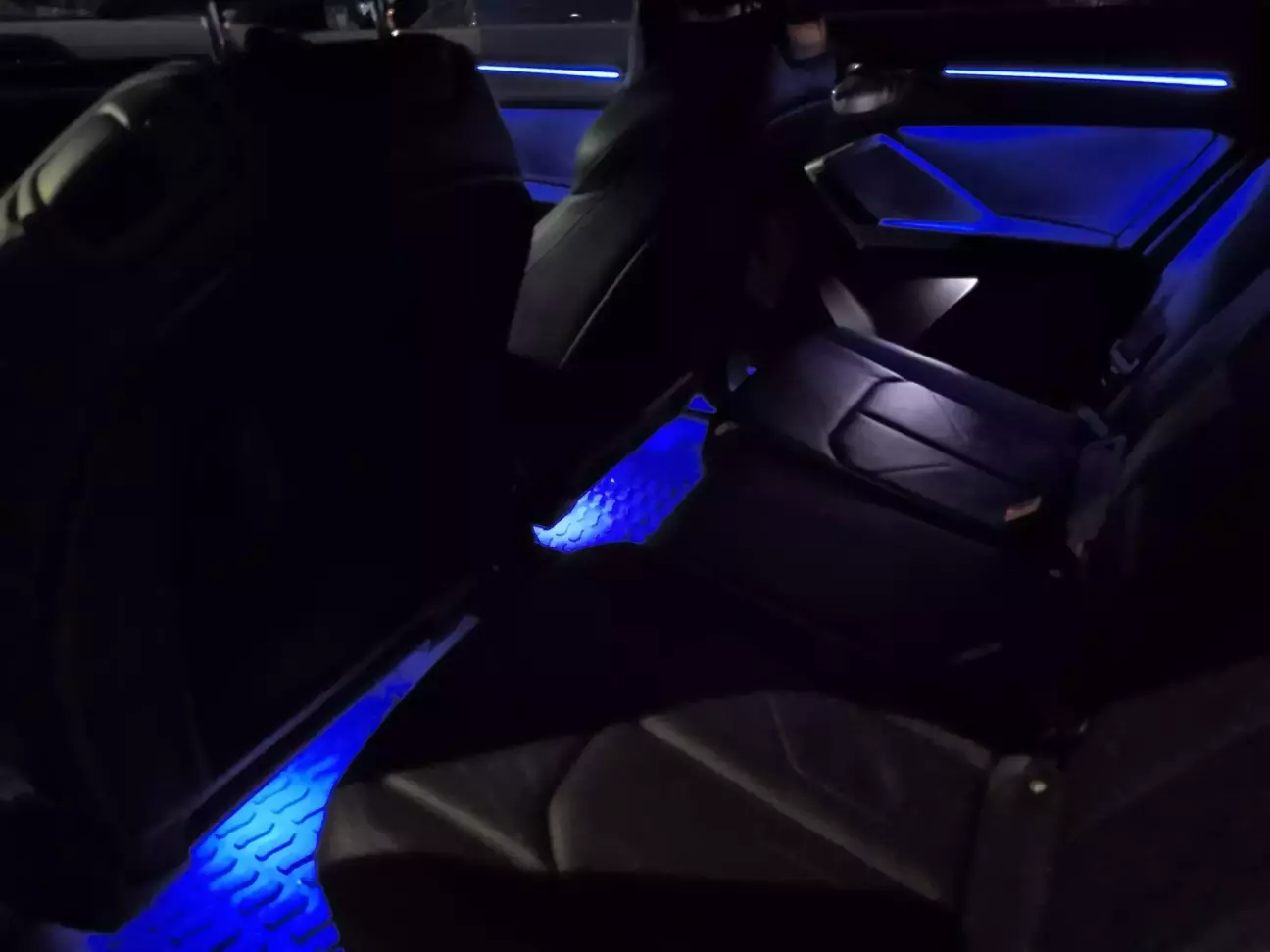

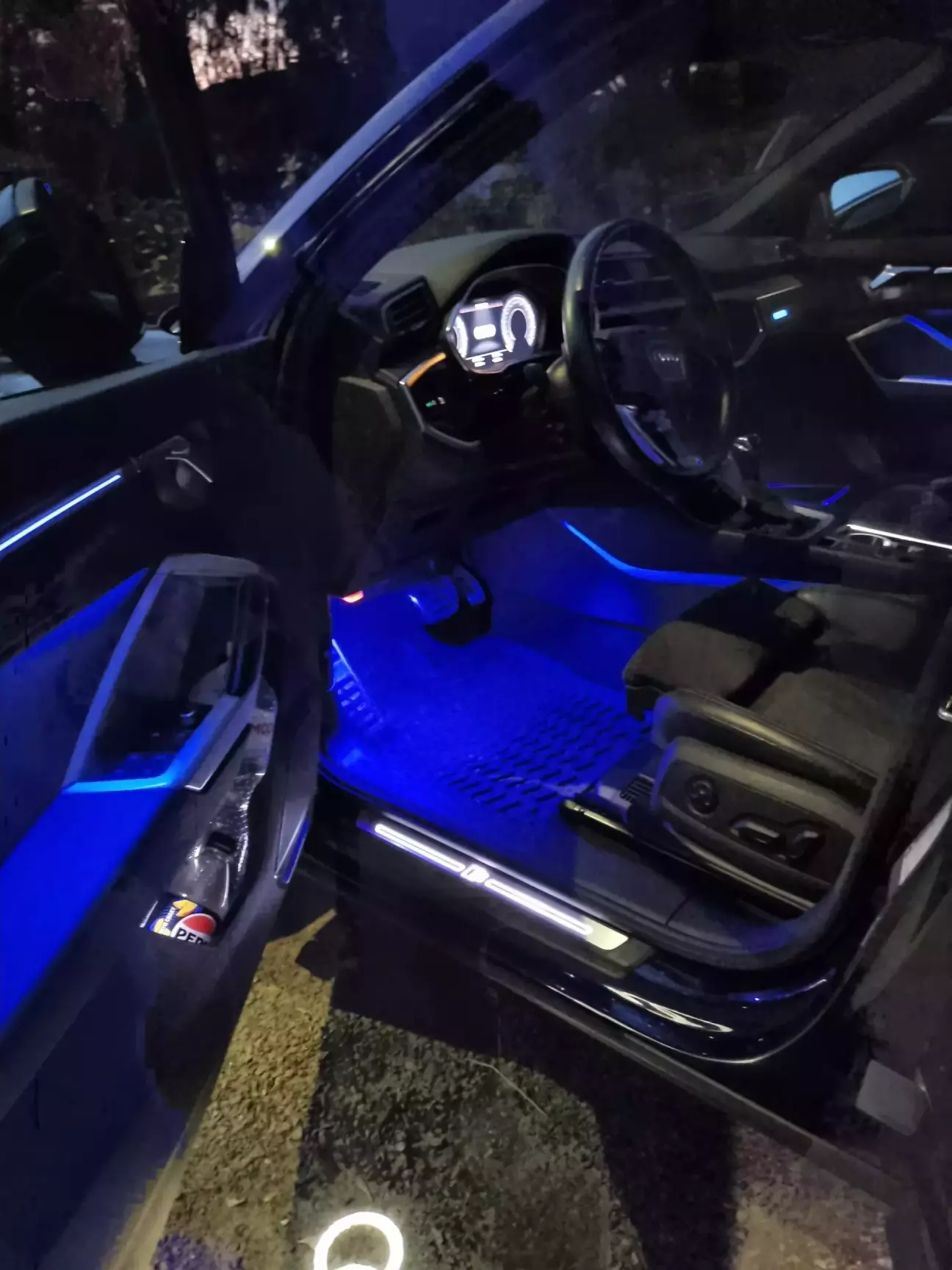

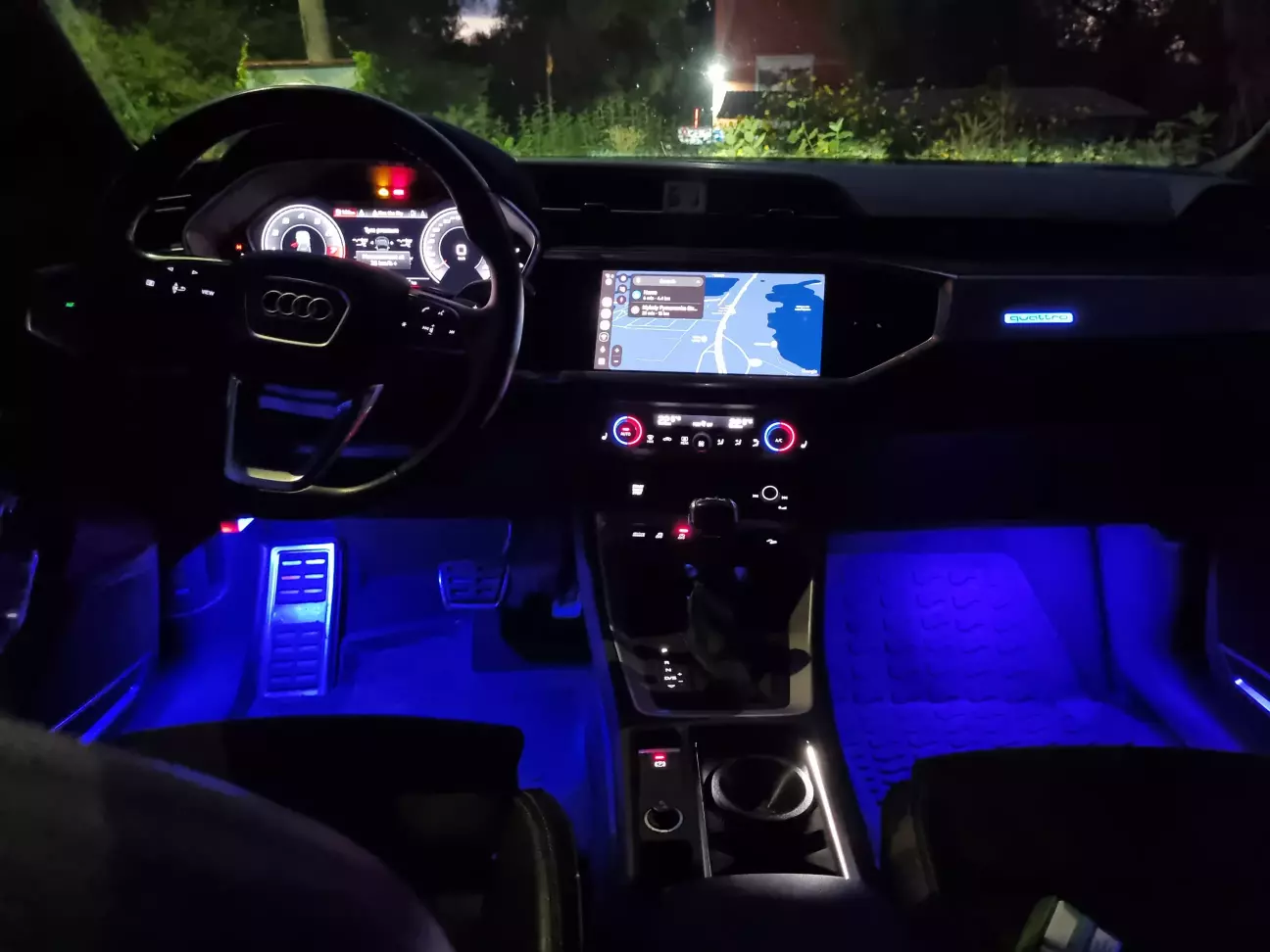

На виході маємо такий ганджубас.

Стало набагато веселіше, та по модному. Але як на мене, таке - щоб було.

Повилазило куча питань до MMI, неможливості регулювання яскравості підсвітки ніг, та чомусь не робе прив'язка кольорів до профілів, але думаю це буде окрий допис, поки колупаю.

Запчастини:

рідні LED - 4g0919390

RGB LED

8W0947415A — front left
8W0947415B — front right
8W0947415C — rear left
8W0947415D — rear right

роз'єми с переду не міняв, вони 4pin, треба тільки порізати ключи для сліпих кітайських дітей.
