Установка подогрева сидений на Passat b4 + ремонт

Пришел кожаный салон, на всех парах радости не проверил состояние элементов нагрева. Нужно было проверить сопротивление ТЭНов. Результат, нижний элемент подогрева (попы) пробит, прибор показал обрыв. Не очень переживая начал ремонтировать и заодно разбираться с проводкой.

Тем по разборке сиденья очень много:
vwts.ru/forum/176346.html
www.drive2.ru/l/849866/

Тем по ремонту подогрева также:
vwts.ru/forum/129534.html

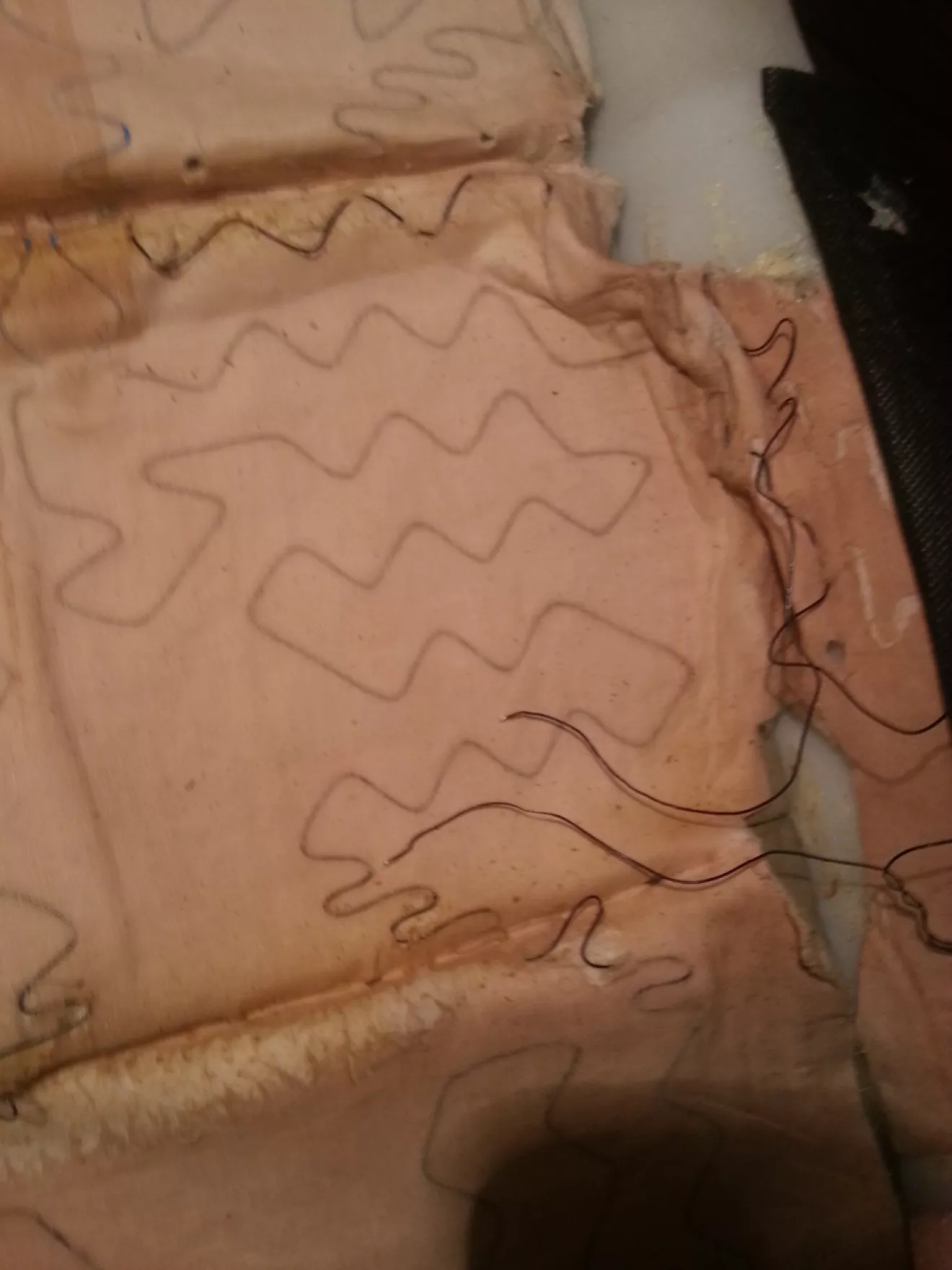

Мой тэн после чьей-то разборки просто лопнул, нашел простым методом — включил прибор на сопротивление и руками бегал по всей плоскости и стрелка прибора начала скакать, то есть где-то там обрыв есть. Выбросил около 7 см тэна, весь был переломан. Паяется тэн простым паяльником и термоусадка в помощь. Все теперь тэн имеет сопротивление 1 Ом.

Между тем, когда я мерил сопротивление, я заодно разобрался немного с проводкой.

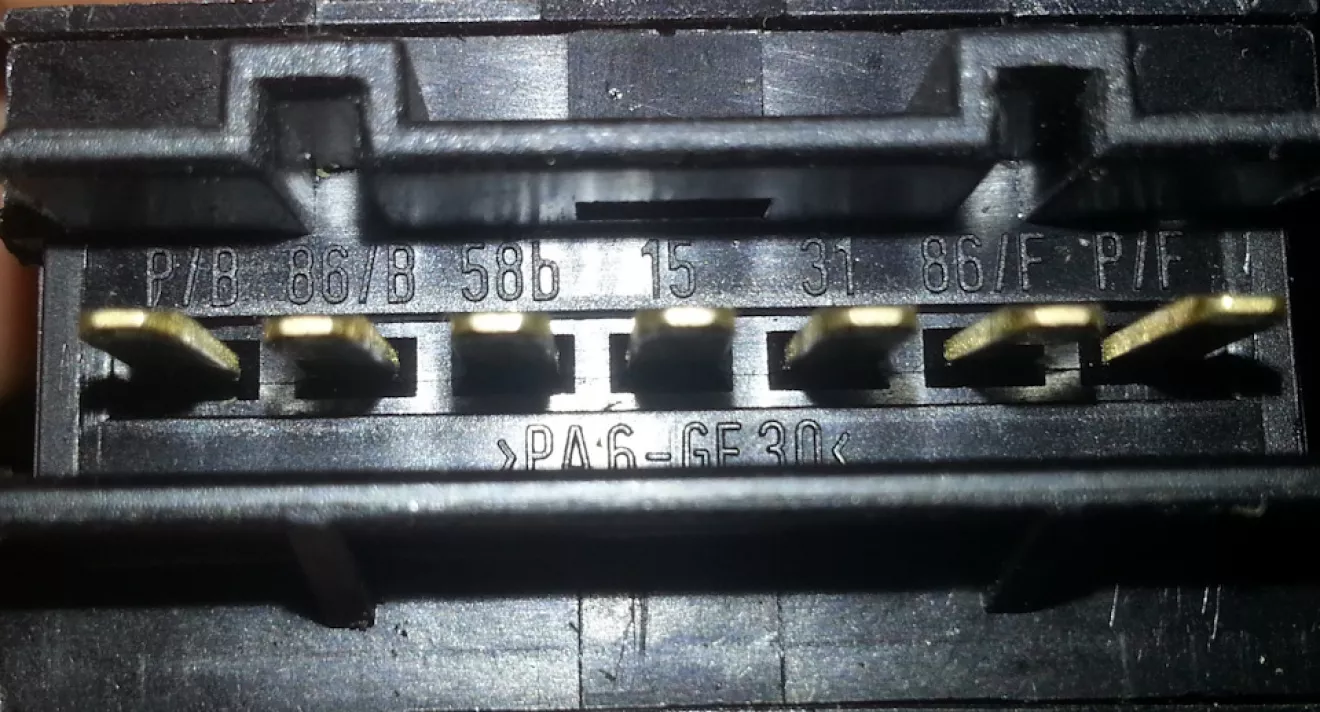

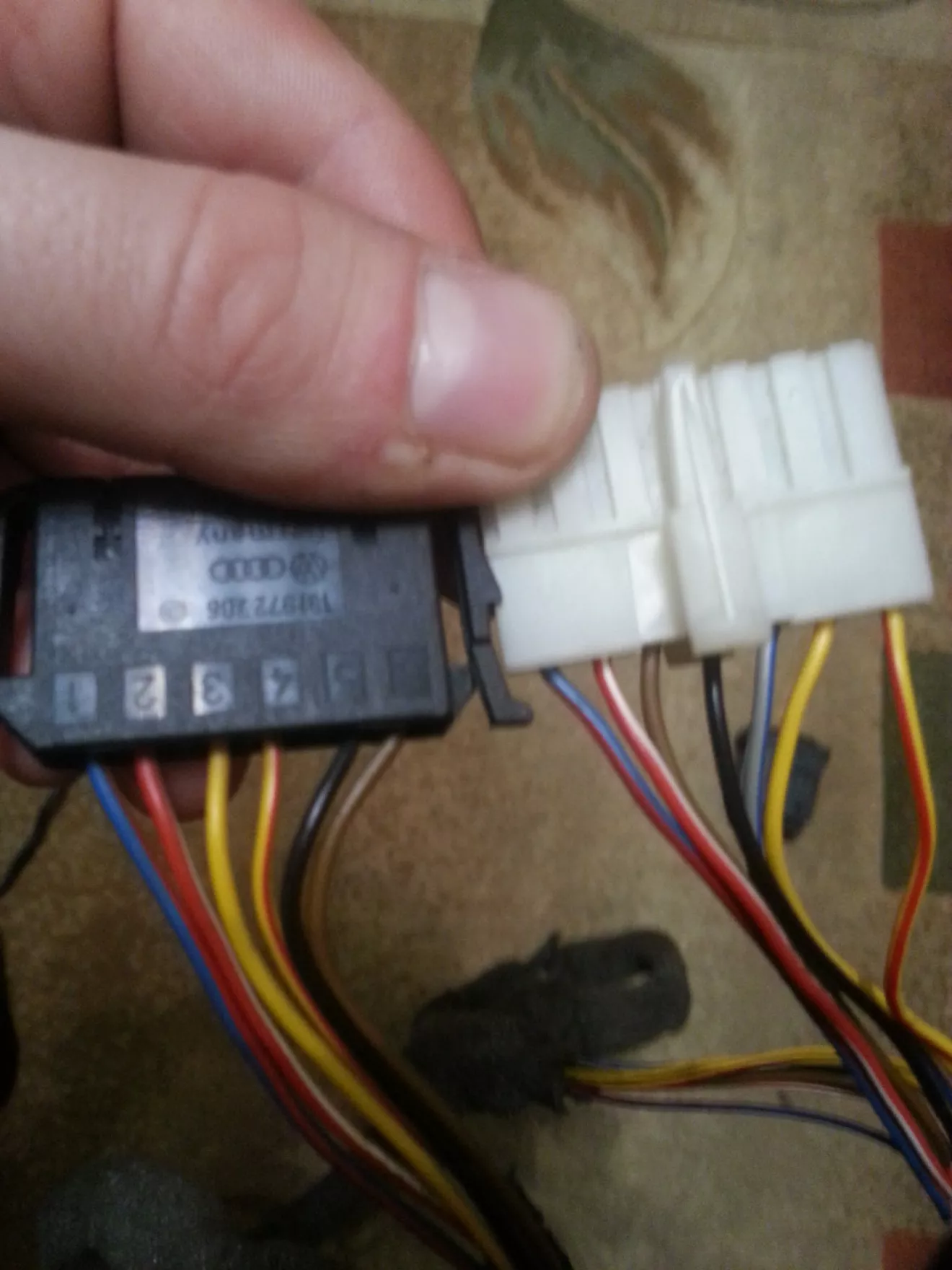

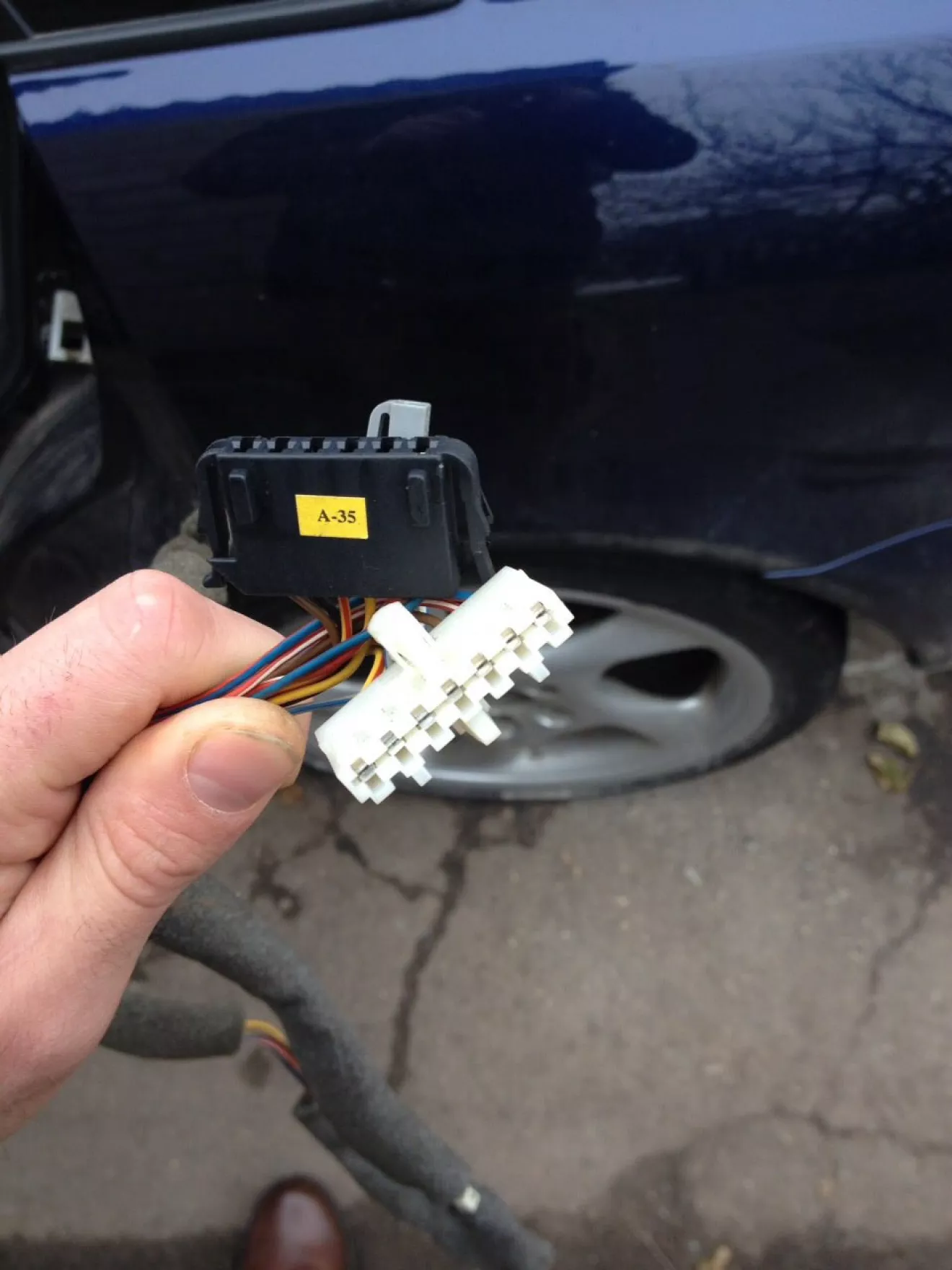

Для подключения нужно вот такие фишки.

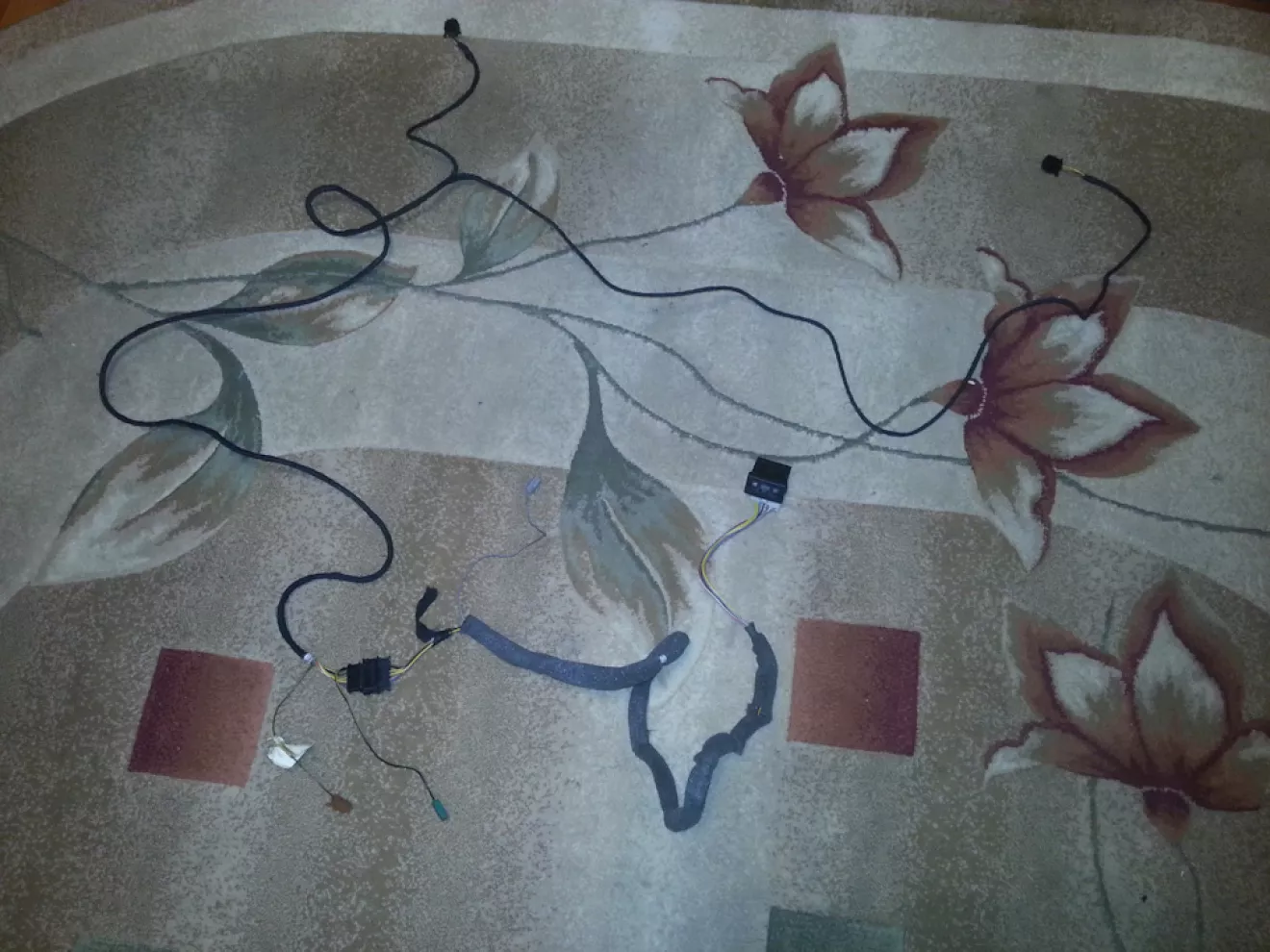

Вот вся проводка в зборе.

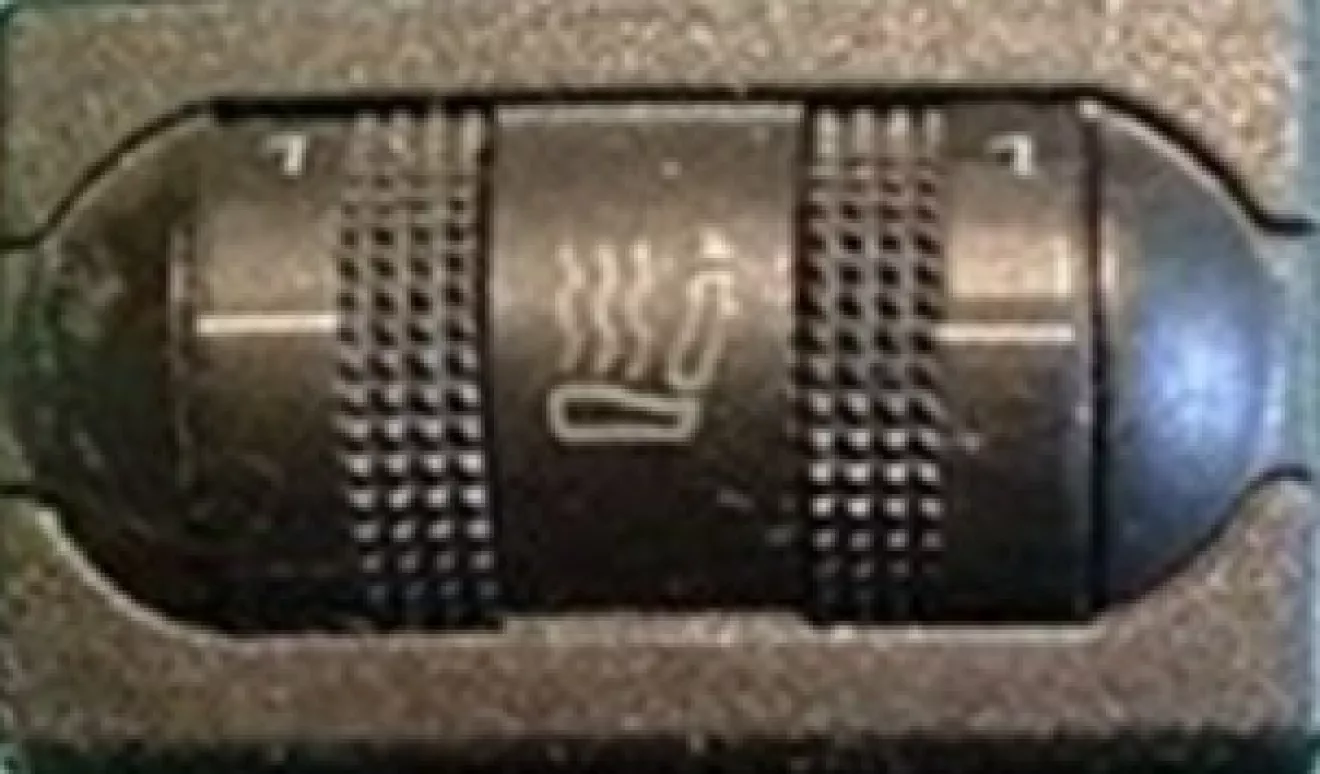

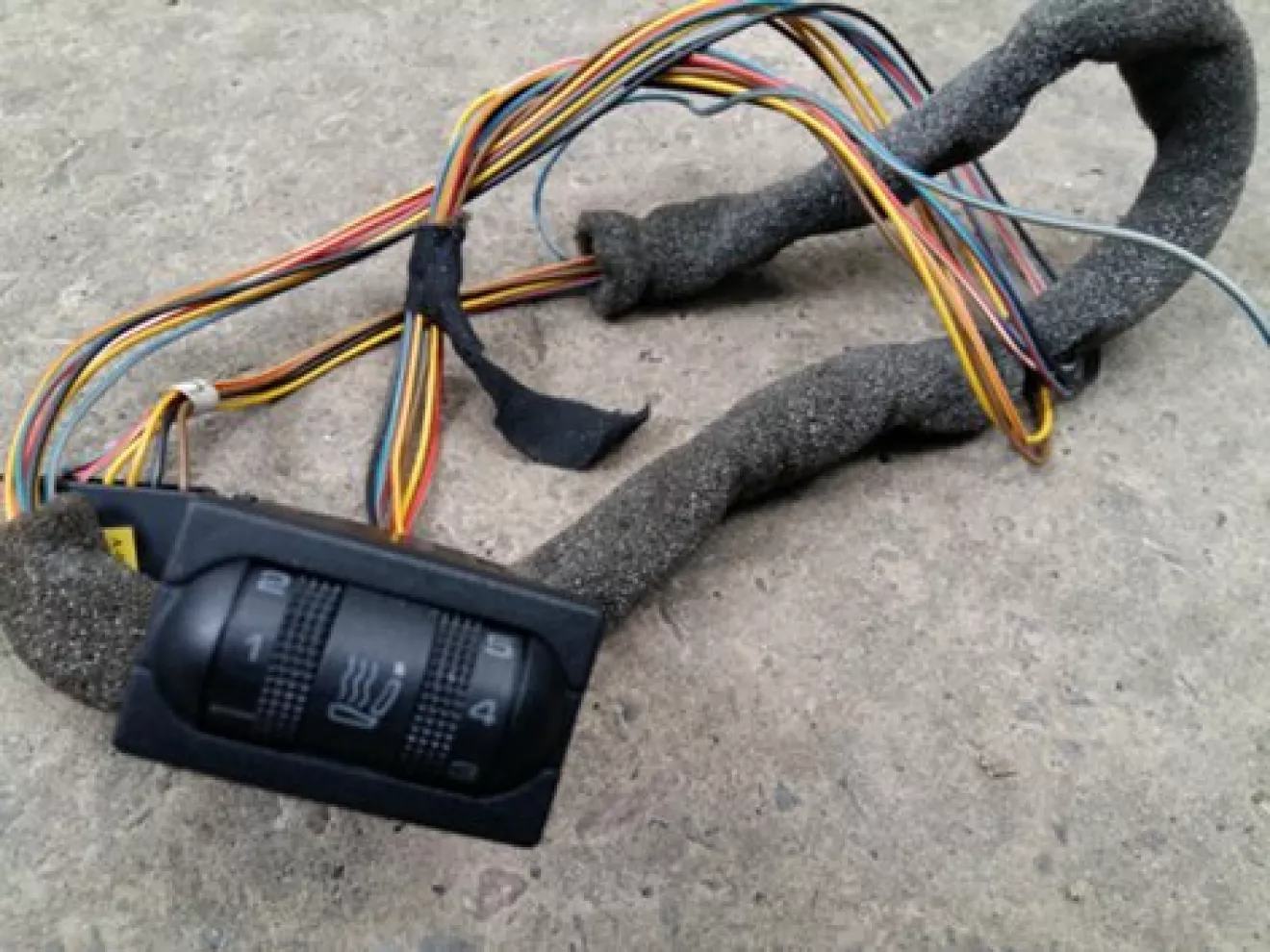

Кнопка подогрева сидений с двух сторон:

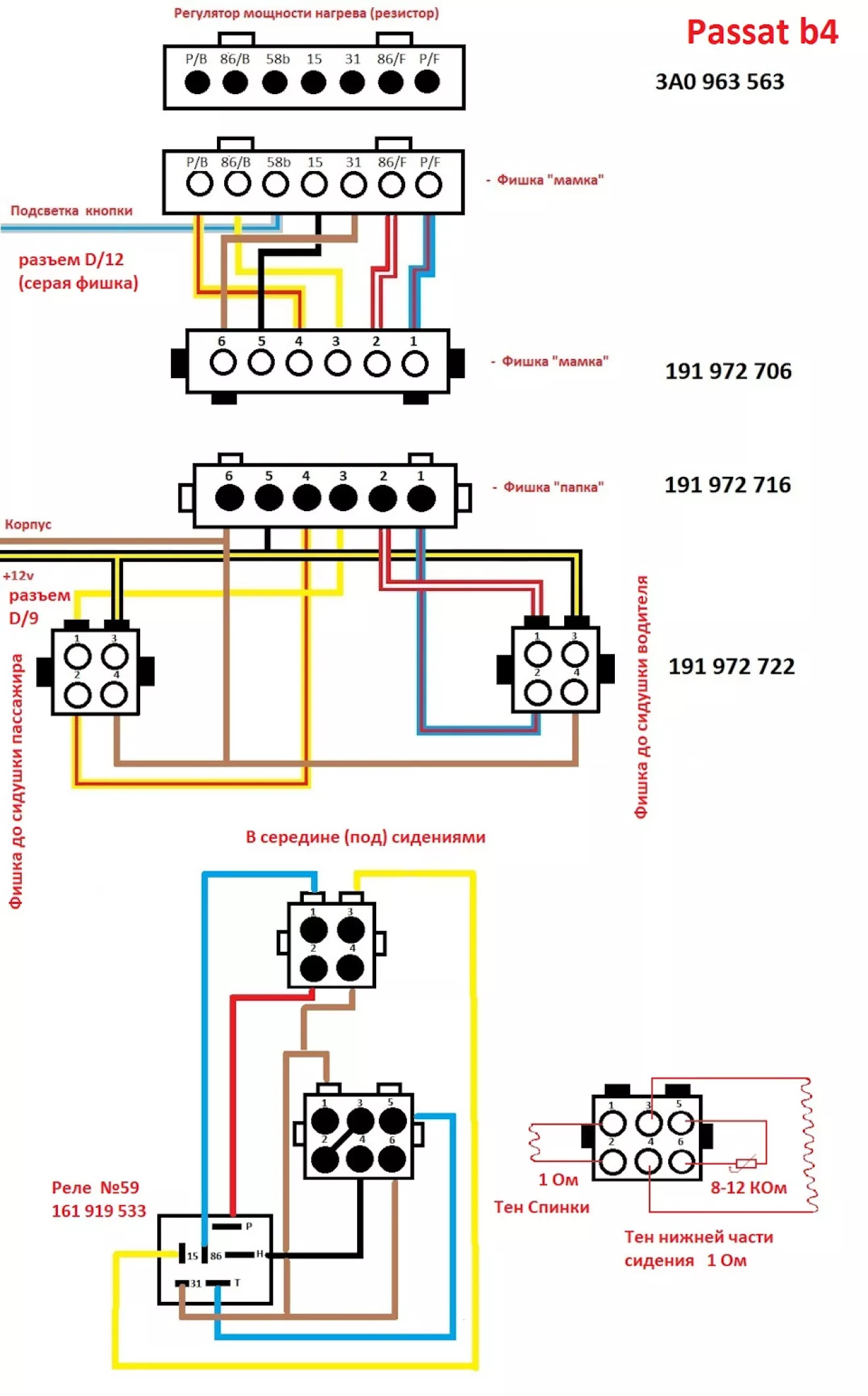

Для тех у кого нет проводов, но нужна схема. Рисовать не умею, но наброс сделал свой по цветам кабеля.

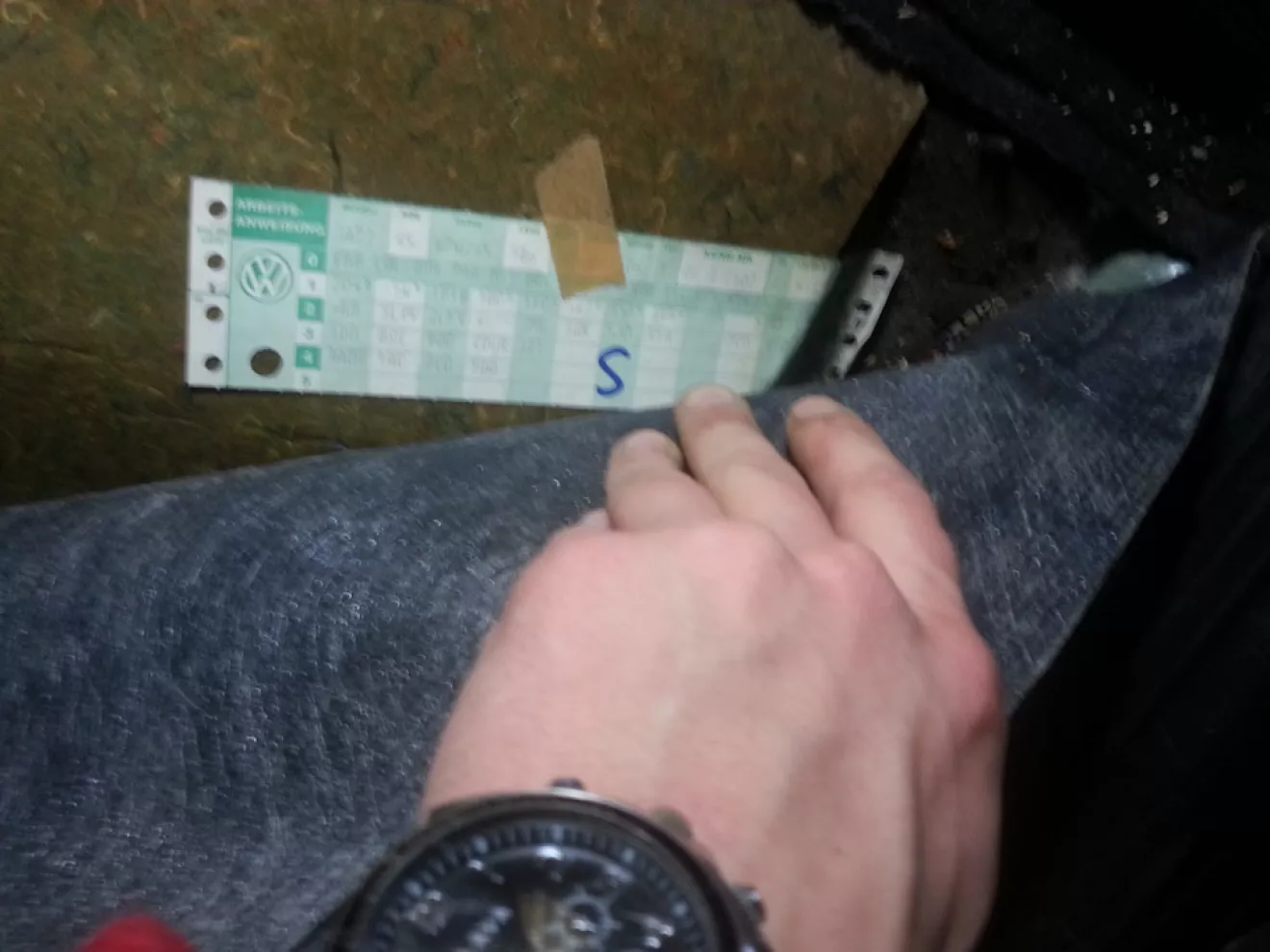

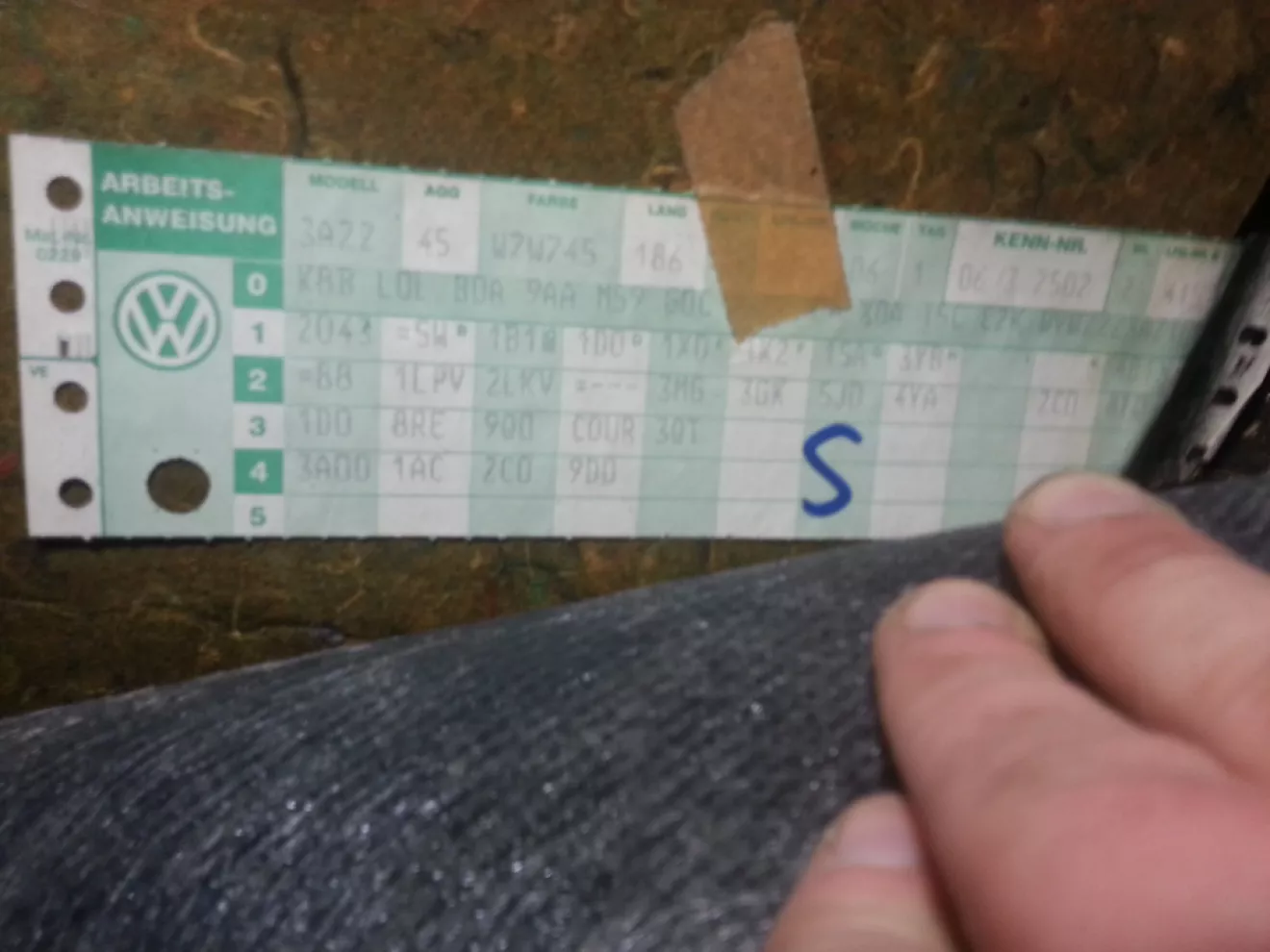

Сколько раз добавлял жирков в пассат, столько раз удивлялся, как все предусмотрено для установки. Место проводки для сидения — все есть и крепления в том числе, даже специальный вырез в ковролине для кабелей есть. Ковролин отогнул и заметил вот такую бирочку, странно что под ковролином чисто и сухо.
