Gamma 4 + usb + AUX — бюджет вариант

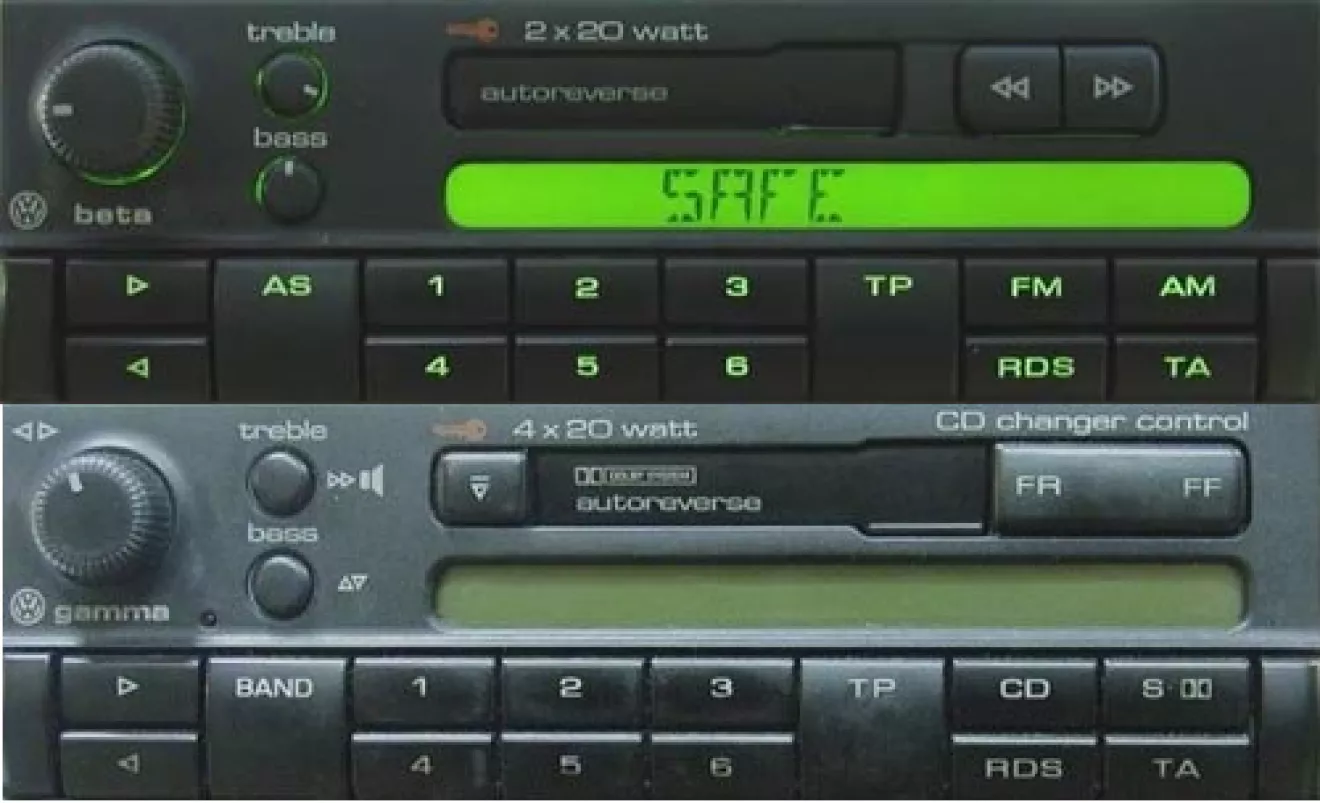

Доброго времени суток. Опять возвращаюсь к магнитофону Gamma IV которым заменил старый Beta 4, но тепер тема о cd-changer.

Скажу еще пару слов о разнице в качестве звука, гамма значительно лучше, чем beta 4, а когда подключил еще туда и cd changer, то был приятно удивлен, качество звука на оригинальных динамик просто замечательное и это очевидно (сразу говорю я не гурман музыки).

На passat b5+ я покупал приблуду APPS2Car "эмулятор cd-changer" Которая принесла кучу положительных эмоций, наконец я не буду диски записывать. Есть минусы аппарата, но о них ниже… Цена данного аппарата 790 грн.

Скажу еще пару слов о нем:

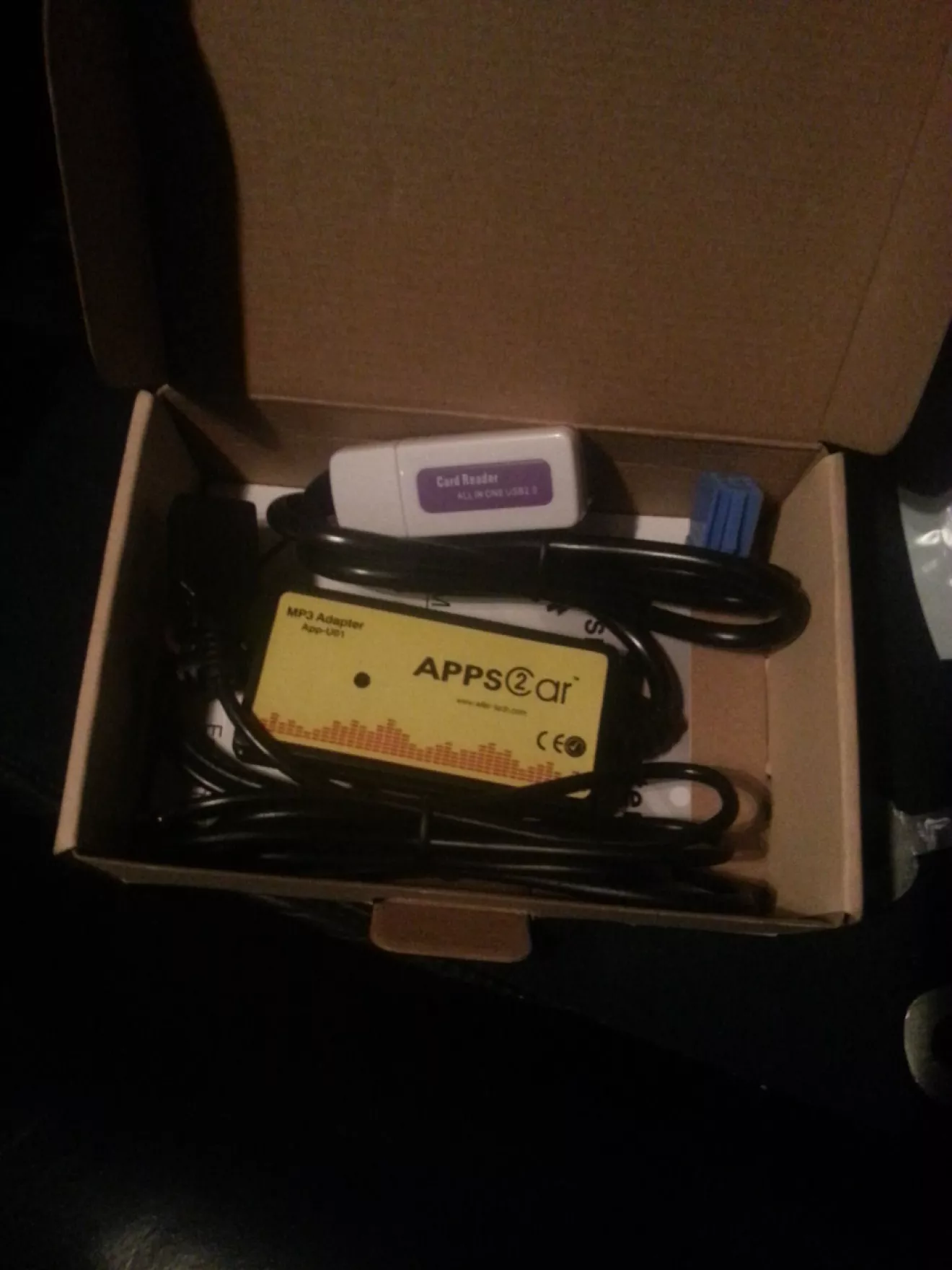

USB AUX адаптер аналог yatour
— Флешка должна быть в FAT 32.
— Создать папки: CD01, CD02 … CD099
— Количество треков не должен превышать — 99 в папке.

Управление с руля и магнитолы
Совместимость:
VW-8P 189880401:
VW: 1999 — 2008 Beetle, 1998 — 2001 Cabrio, 1998 — 2002 Golf / GTI / R32, 1999 — 2002 Jetta, 1999 — 2001 Passat, 1999 — 2004 Polo, 1999 — 2002 T5, 1998 — 2001 Sharan
Skoda: 2003 — 2008 SuperB, 2003 — 2007 Octavia, 2003 — 2008 Fabia
Seat: 1996 — 2004 Ahambra, 1997 — 2004 Arosa, 2003 — 2006 Cordoba, 1999 — 2007 Ibiza, 2000 — 2005 Leon, 1999 — 2005 Toledo, 1999 — 2005 Vario
Ford: Sound 2, MFD, Navi RNS

Головные устройства:
VW Alpha 5, Beta 5, Gamma 5, New Beetle Alpha 5, New Beetle Gamma CD, Monsoon, Phaeton Rhapsody, Premium 4 Clarion, Premium 5 Delco, RNS-MCD, Z6Z9 ( Phaeton ), Z9Z7 ( New Beetle ), MFD Navi
Skoda MFD Navi, MS 303, MS 501, MS 502, Symphony CD and Kassette, Melody, Rhapsody, Sat Compass
Seat: Alana, Aura, Aura CD, Beta, Elba, Lena, Liceo, Scala, MFD, Highline, Odeon, Dynamic Navigation, etc.

Но проблема в том, что данный девайс имеет 8 pin, а gamma 4 — 10 pin. Начал курить форумы кто и как с тем боролся).

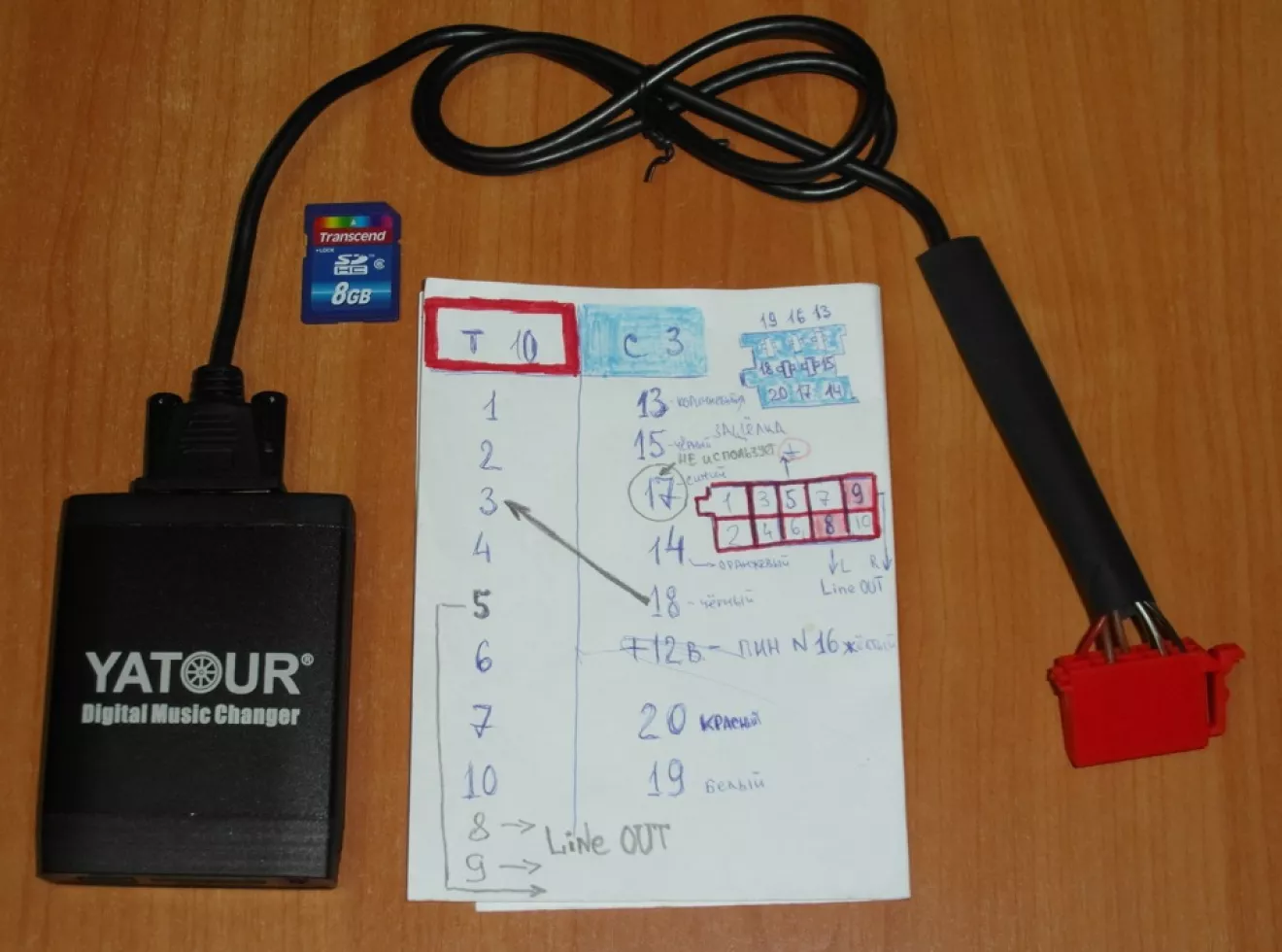

Спасибо Variant-Z за тему о распиновке Yatour, но она для меня стала только началом работы.
www.drive2.ru/l/5490215/
www.drive2.ru/l/5808466/

Я перепробовал все схемы подключения и ни одна не подошла, для моего китайца, поэтому я начал экспериментировать. Проблема с подачей 12 v на приблуду.

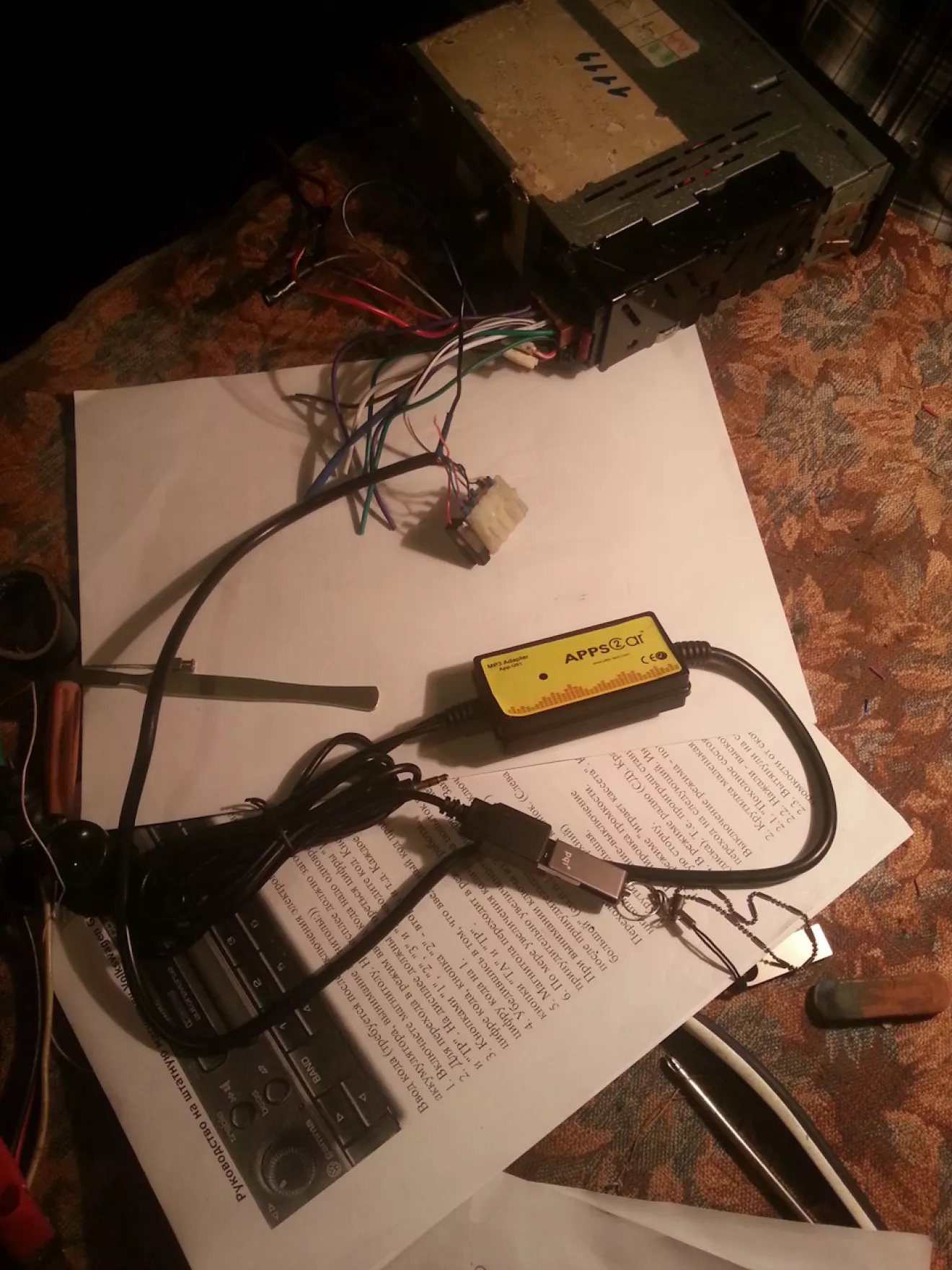

Затем подошла вторая проблема, это фишка на 10 pin. На разборке в друга перерыв все и такой не нашел, начал колхоз. Нашел очень похожую фишку на 8 pin и еще два пина вырезал из следующей фишки. На exist фишка стоит 282 грн. Немного дороговато за пустышку)). Поэтому сделал такое (правда колхоз, но заходит и крепко держится).

Поиграв со схемой распиновки — добился результата. Схему распиновки я еще нарисую и скину, честно говоря, времени нет.

Минусы:
1. Сначала номер трека долго пересчитывает при переключении на следующий трек, но потом нормально.
2. Если хочешь перейти с 1 трека назад, то он в любом случае пишет 99 трек, а затем пересчитывает.
3. Редко но бывает глюк при выборе диска, музыка играет, а он пишет NO CD, еще раз нажать на диск и все работает. На видео видно.

Результат, как говорится на колене. Извините за качество и громкость звука, просто уже 3:00 ночи было. В видео просто добавьте больше громкости.

Схема подключения:
Фишка на 10 Pin
1) 1 — 13 (синяя 8 pin)
2) 2 — 15 (синяя 8 pin)
3) 3
4) 4 — 14 (синяя 8 pin)
5) 5 — 18 (синяя 8 pin)
6) 6 — 17 (синяя 8 pin)
7) 7 — 20 (синяя 8 pin)
8) 8
9) 9
10) 10 — 19 (синяя 8 pin)

Фишка 8 pin
16 пин — на 7 пин III фишки, короче +12v

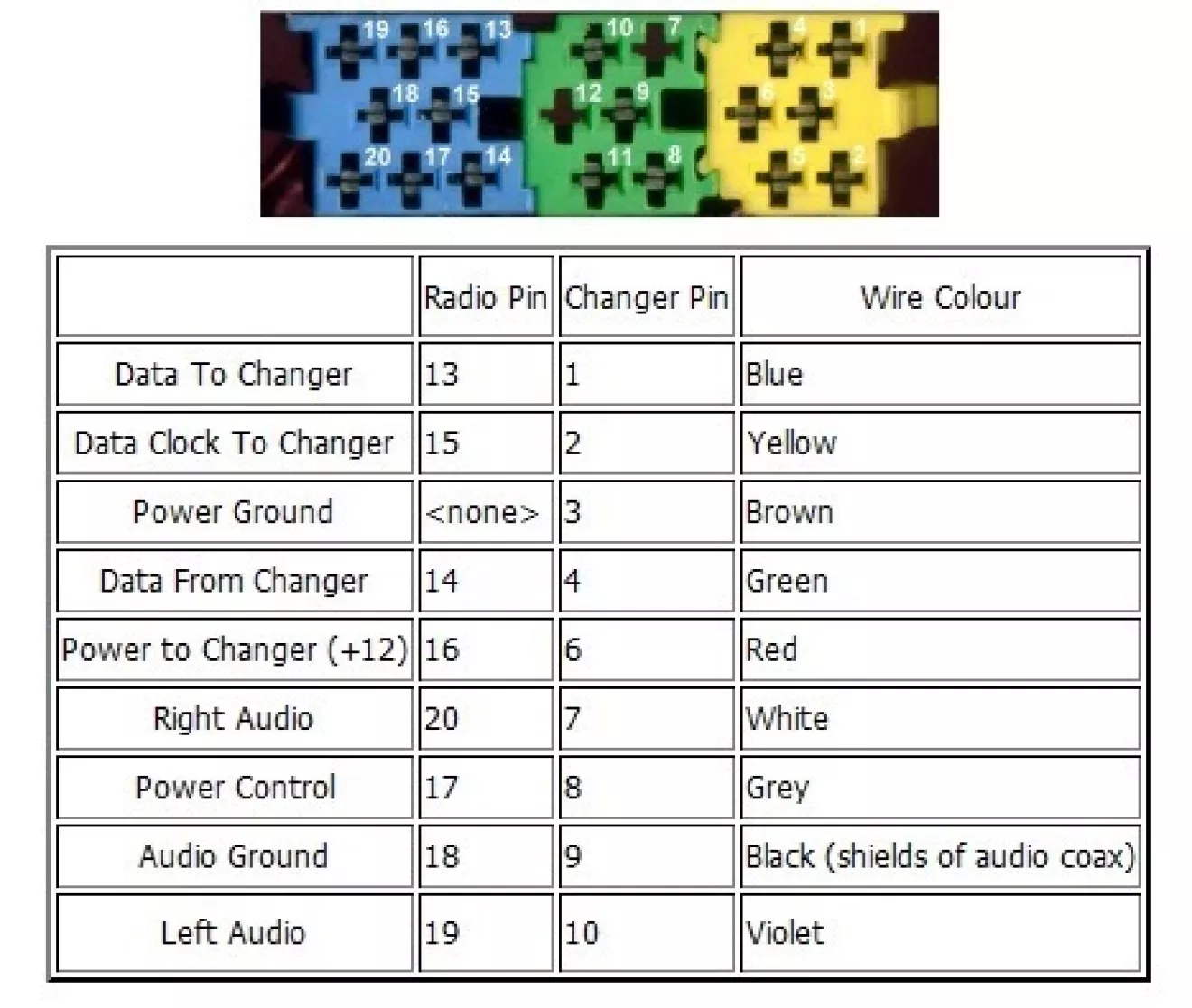

Распиновка эмулятора:

13 — Data to CD changer
14- Data from CD changer
15 — Data Clock to Changer (данные о времени трека)
16 — от замка + 12v
17 — 12v
18 — Audio Ground
19- Left Audio (AUX)
20 — Right Audio (AUX)
