Двухтональный звуковой сигнал passat b4

Нечего было писать, так как на этой машине абсолютно ничего не делалось, что можно было по максимальной комплектации установить, почти все установил. Но меня бесил сигнал(горн). У меня штатный стоял однотональный и не очень громкий. Со временем он у меня начал подыхать, и я наткнулся на двухтональний и захотел их поставить. (это же из топ комплектации, а у меня нет). Звук в двухтонального — очень громкий и объемный. Посему приступил к установке.

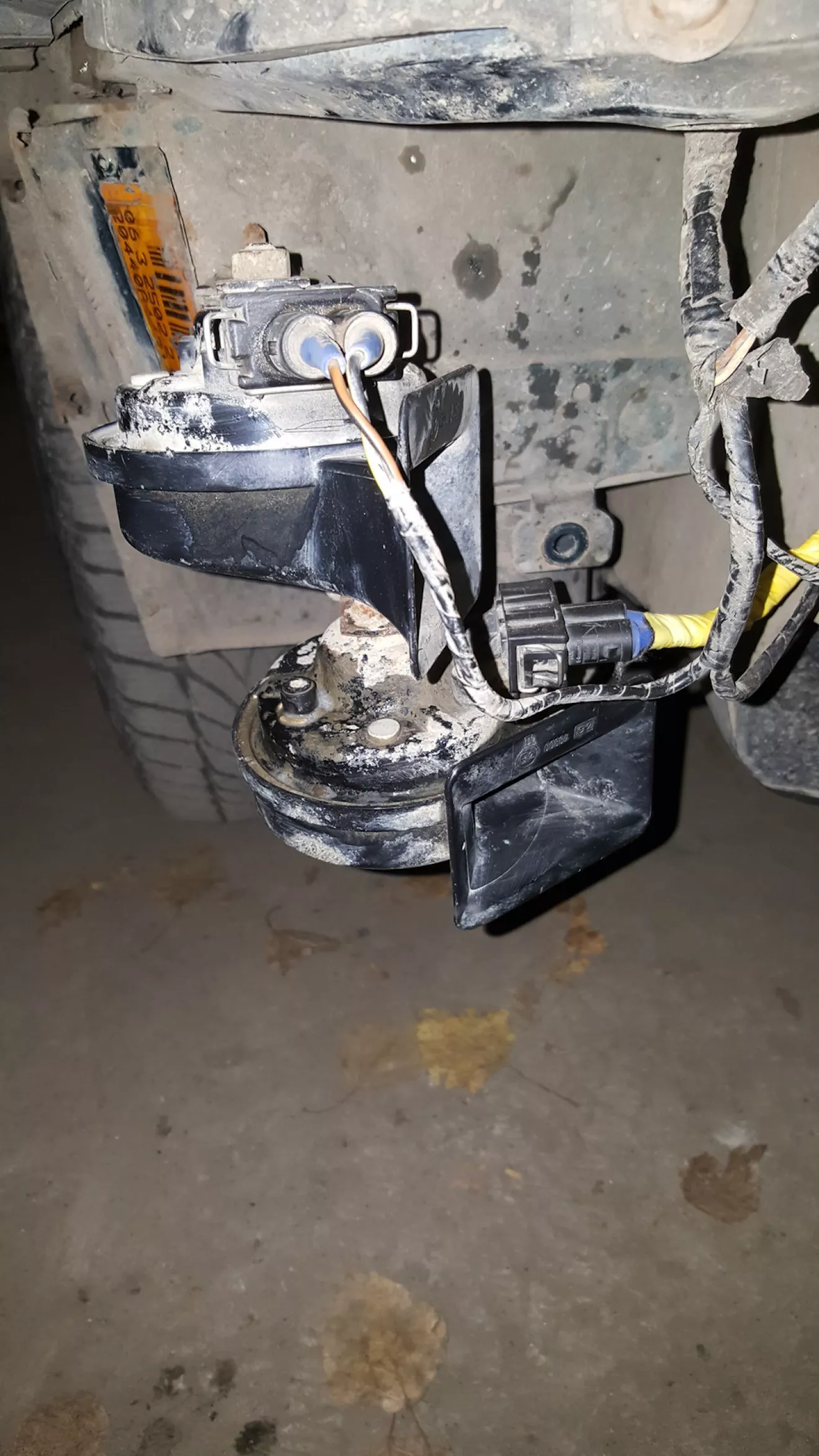

На Пассате 4 все предусмотрено для двухтонального сигнала, выведен еще один кабель и прикреплен со стороны однотонального в заглушку. Так как сигналы я снял с кронштейнами, поэтому они четко стали на свое заводское место и ничего не нужно было выдумывать с креплением.

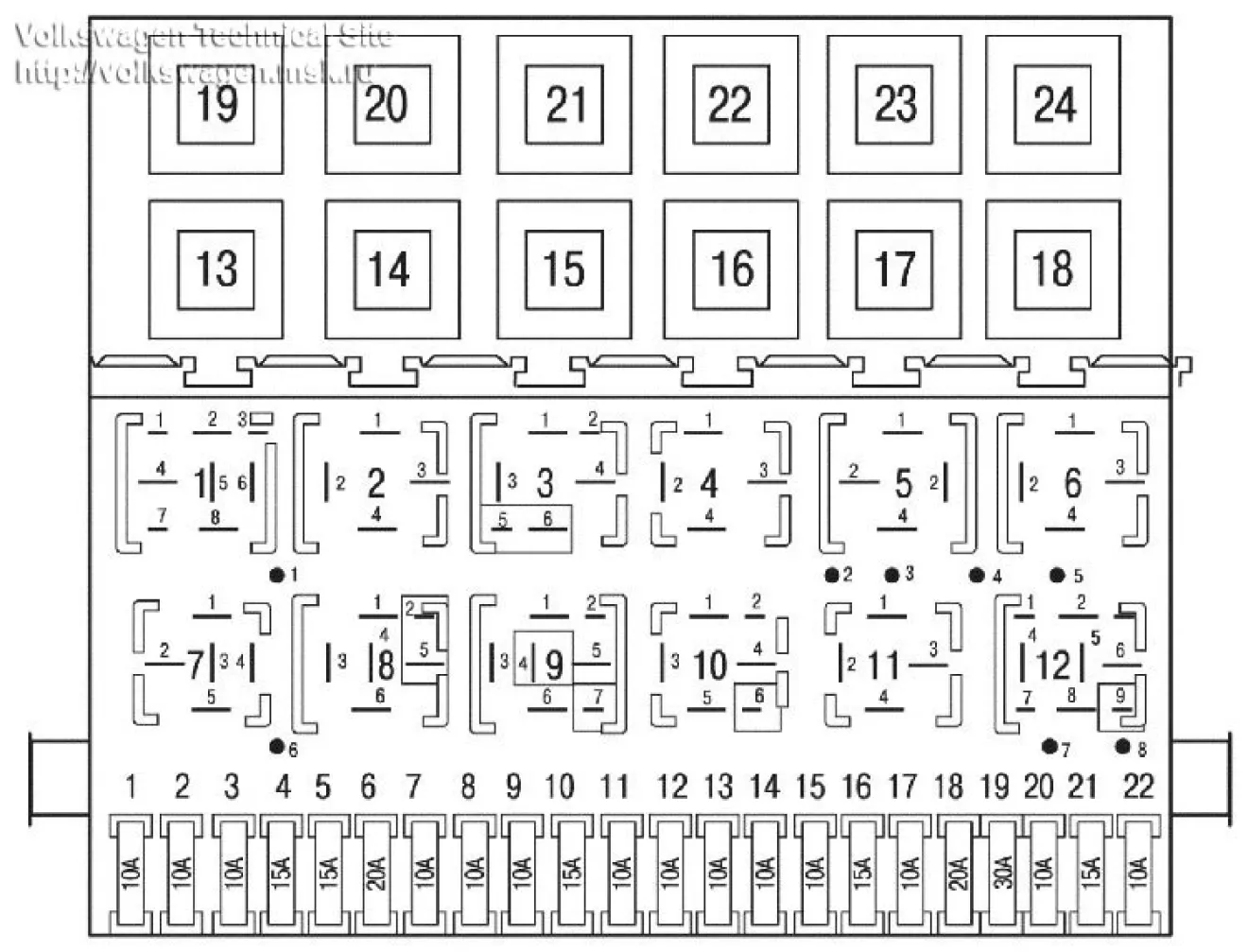

Все было бы хорошо, если бы не одно но ! Я все установил подключил, а сигнал не работает. Если один отключу, то работает, если оба — не работает. Мне сразу прилетела мысля, что они должны работать через реле, но какое именно и места реле, я еще не знал . Поэтому схема реле в помощь.

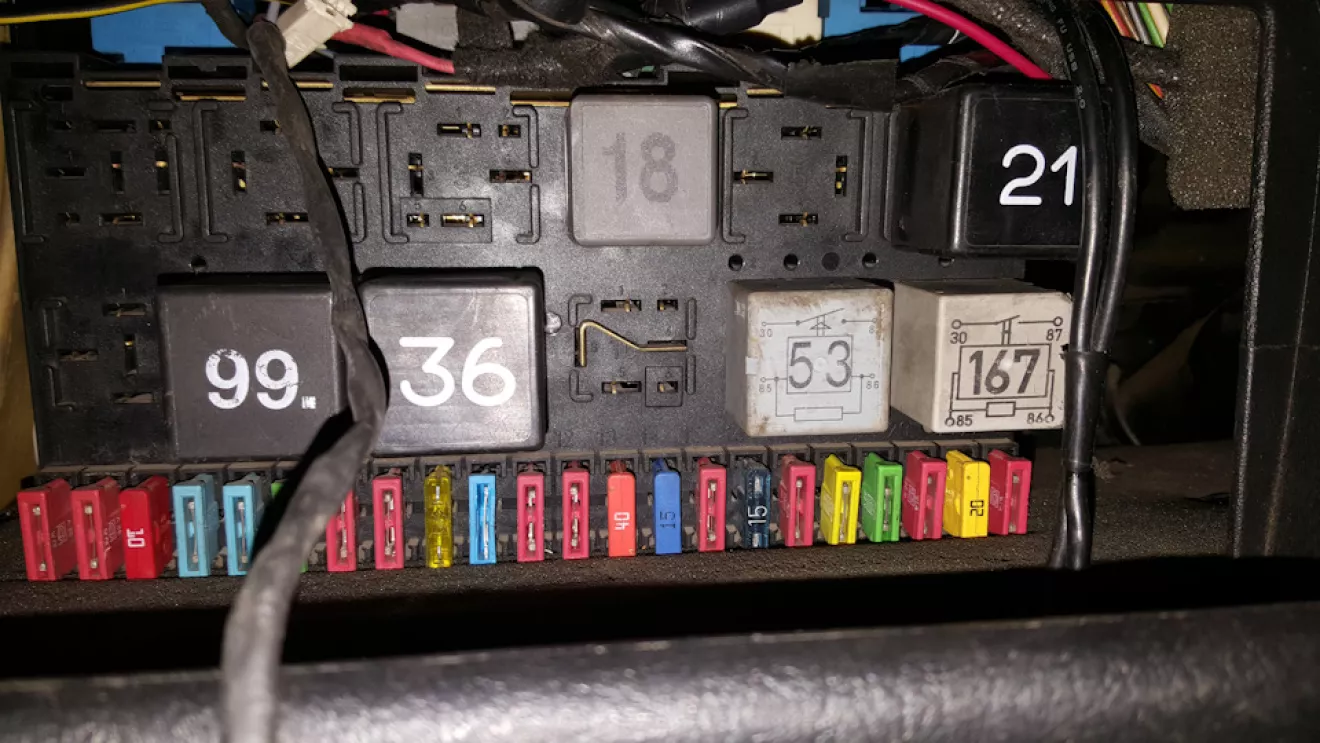

11 — 53 реле — Реле звукового сигнала (для однотонального сигнала — перемычка). Убрал перемычку, воткнул 53 реле и вуаля. Все заработало ))))
