Тест стрелок Passat b5+

Очередной раз читая бортжурнал Umatn1k, понравилась запись о "Тест стрелок при включении зажигания". Как всегда, прочитав тему, думаешь ого как все сложно, оставлю на потом. Но появилось время и я начал читать не имея никакого понимания, какие бывают приборки, immo 2, immo 3 ? Что у меня стоит?, но постепенно читая и по крупицам собирая информацию, понял не все так тяжело, как кажется)) Потратил около 3 часов на разбор полётов.
Хочу выразить благодарность VampireLo за этот патч и за то что он попал в народ и собственно автора супер патча. PayPal: [email protected]

Что нам нужно:
— софтину (для захвата дампа с приборки) — vag eeprom programmer 1.19.
— софтину (для редактирования дампа ) — HEx editor neo (мне было проще, через этот редактор, потому что он подсвечивает адрес, который я изменил. просто чтобы внезапно не изменить другой)
— ну и разобраться какая у меня приборка стоит.

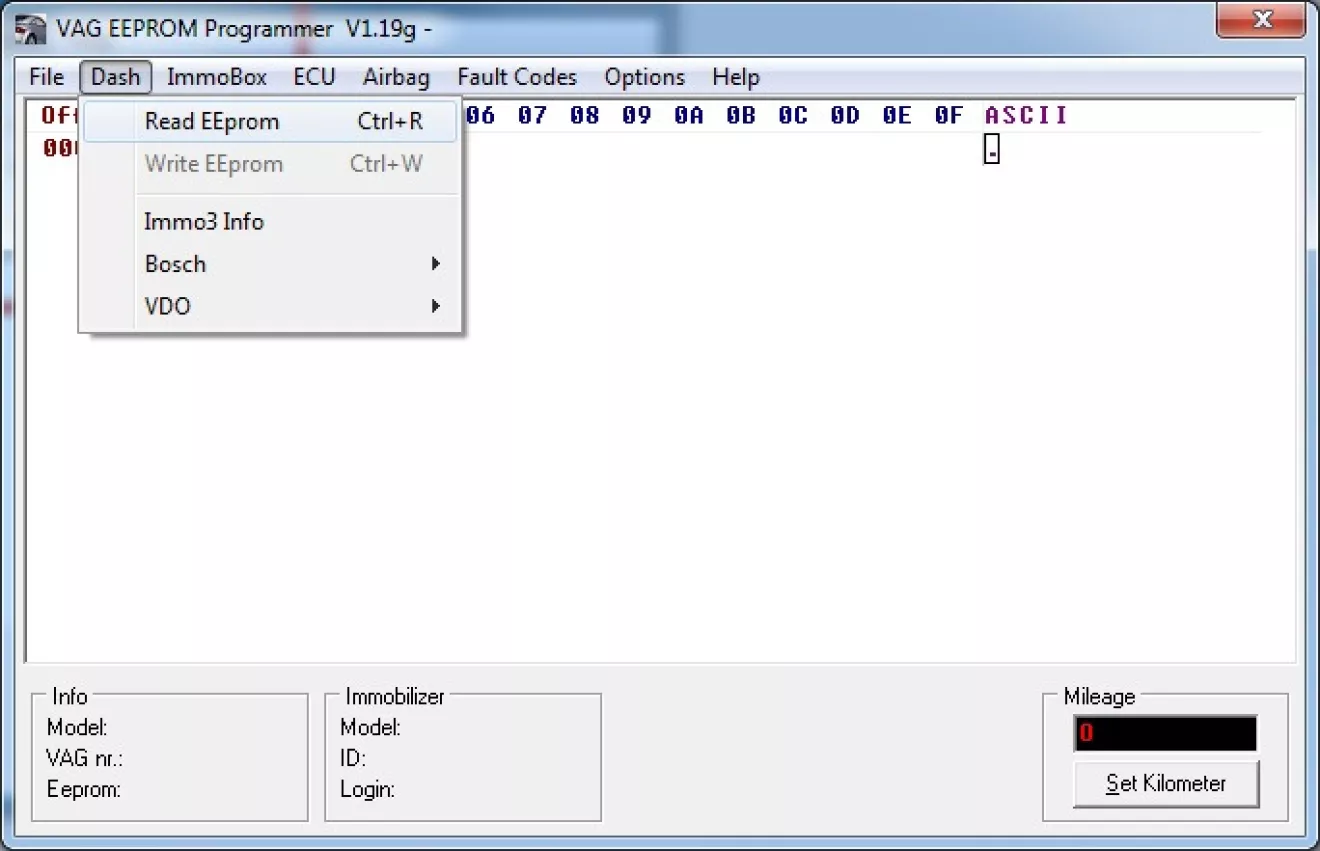

Программа vag eeprom programmer 1.19 все расставила на свои места.

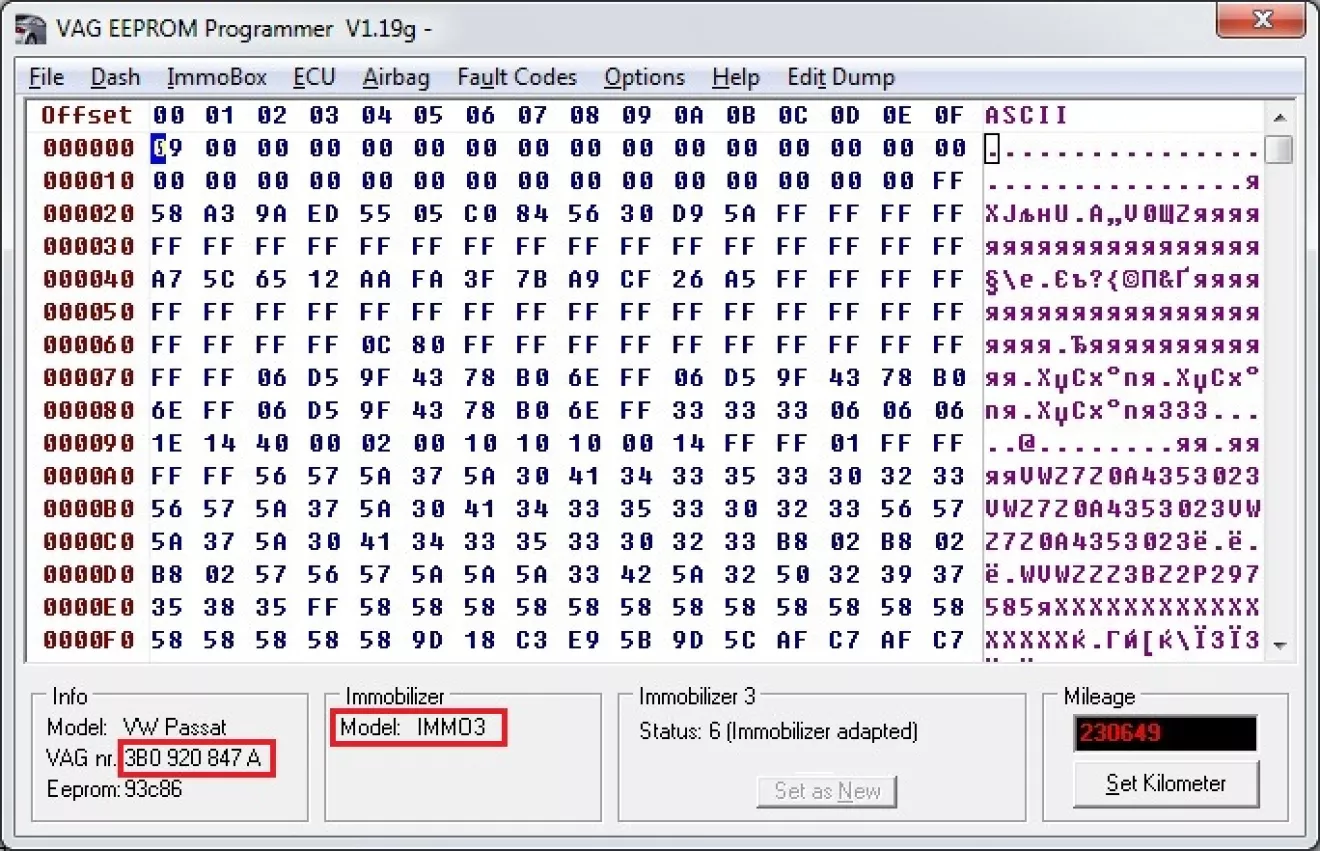

И так у меня immo 3, код приборки 3B0 920 847 A c full fis экраном.

Теперь нужно узнать какой софт кластер: VWK503MH или VWK501MH ?
Для этого нужно прочитать дамп приборки:

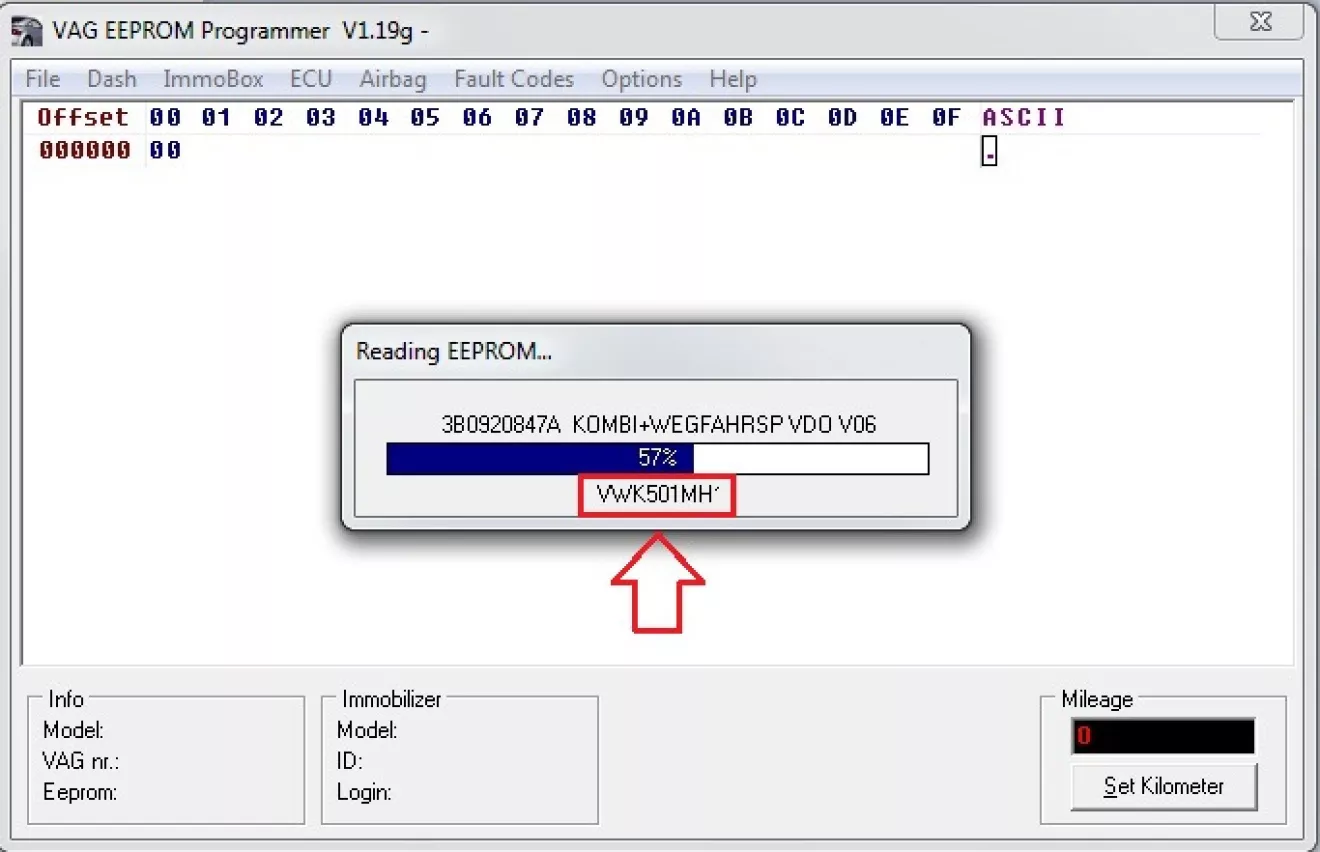

На этой фотографии видно, что у меня приборка VWK501MH.

Таблица софт кластера:

— 1Jx 920 xx6 clusters are VWK501 (1J0 920 x46G is an exception as it is VWK503)
— 1Jx 920 xx7 clusters are VWK503
— 3B0 920 xx5 clusters are VWK501
— 3B0 920 xx6 clusters are VWK501
— 3B0 920 xx7 clusters are VWK501
— 3B0 920 xx9 clusters are VWK503
— 3U0 920 xx1 clusters are VWK503
— 3U0 920 xx2 clusters are VWK503

Патчи для приборок VWK501MHили VWK503MH.

И здесь снова для меня маленькое испытание, а какой у меня ROM ID: 00A4, 10A4, 92A3 ? поскольку патчи для них разные.
Приборку снимать и узнать rom id желания не было, я обрадовался когда увидел второй способ, как выявить rom id.

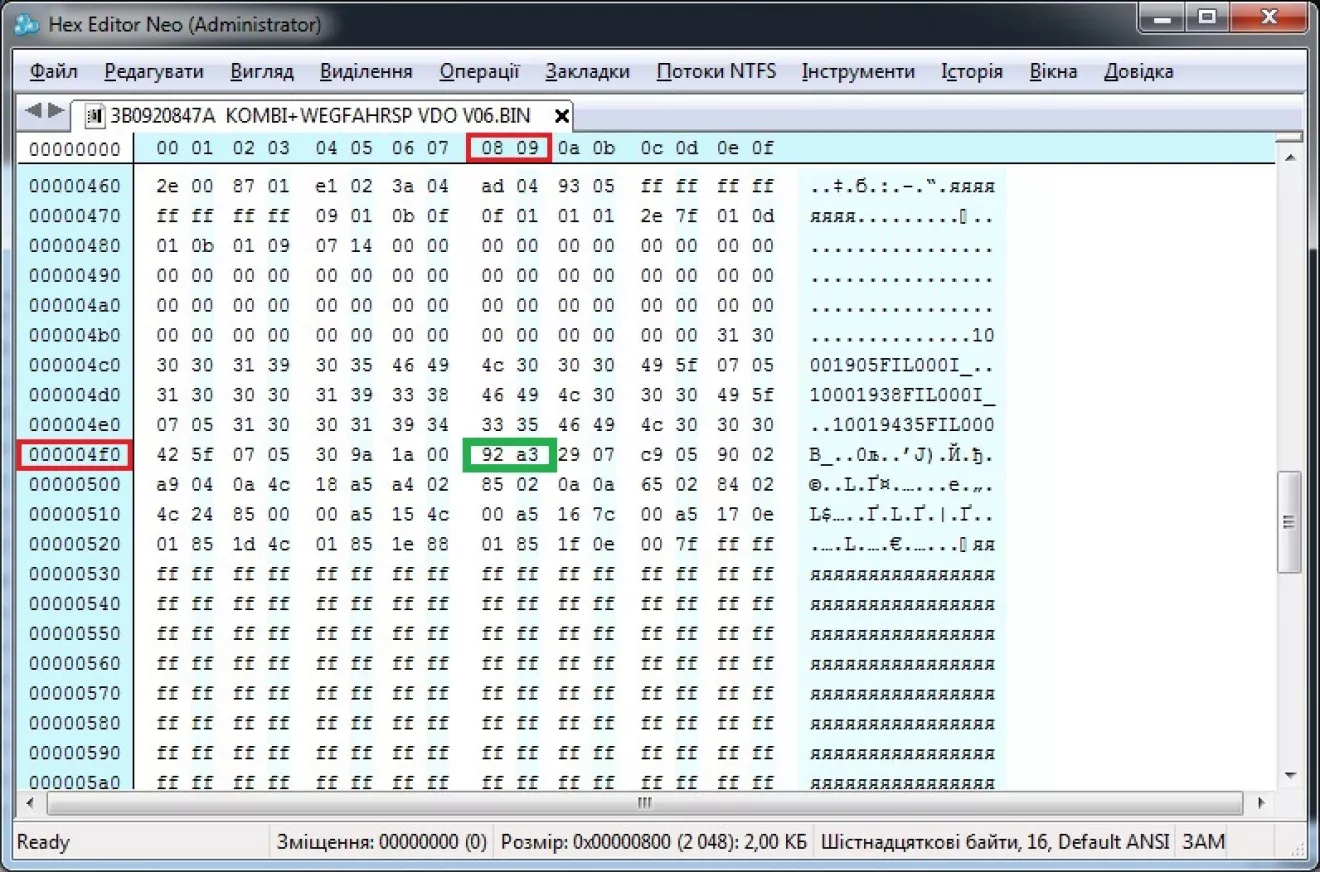

Узнать ROM ID по адресу 0x4F8 and 0x4F9.

И так у меня ROM ID 92A3.

ПАТЧ: CTRL+C, CTRL+V.

97 1A 7E 01 92 A3 00 00 00 00 00 00 00 00 00 0A A4 02 85 02 0A 0A 65 02 84 02 4C 24 85 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 AD 38 08 29 07 C9 05 90 02 A9 04 0A 4C 18 A5 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 5A AC BA 0C A5 8A C9 0E F0 06 9C F8 0F 4C F3 0F AD F7 0F F0 09 E0 0E D0 F4 9C F7 0F 80 EF AD F8 0F D0 19 C0 03 B0 E6 E0 06 F0 0A E0 08 F0 0D E0 1E F0 09 80 5F A2 25 8E 2F 0B A2 1E A9 01 8D F8 0F C0 03 90 18 C0 0E B0 14 A9 CF 8D 6E 02 A9 F1 8D 70 02 A9 0F 8D 71 02 8D 6F 02 80 10 C0 1B B0 33 9C 6E 02 9C 6F 02 9C 70 02 9C 71 02 AD B0 16 8D 72 02 AD B1 16 9C 73 02 AD 20 17 8D 6C 02 AD 21 17 8D 6D 02 A9 02 14 81 A9 20 1C 2E 0B 7A 68 A9 5D 48 5A 7A 7C 5F 56 01 00 00 01 85 1C 4C 01 85 1E 0E 00 A5 12 4C 00 A5 14 0F 00 57 49 4C 00 57 4B 0F 00 7F

Сохроняем дамп, открываем его в vag eeprom programmer 1.19 и Write EEprom.

Затем как и все вышел и закрыл машину, через две минуты попробовал и о чудо, оно работает))))

Кроме того, я захотел подсветку шкал, спасибо Umatn1k

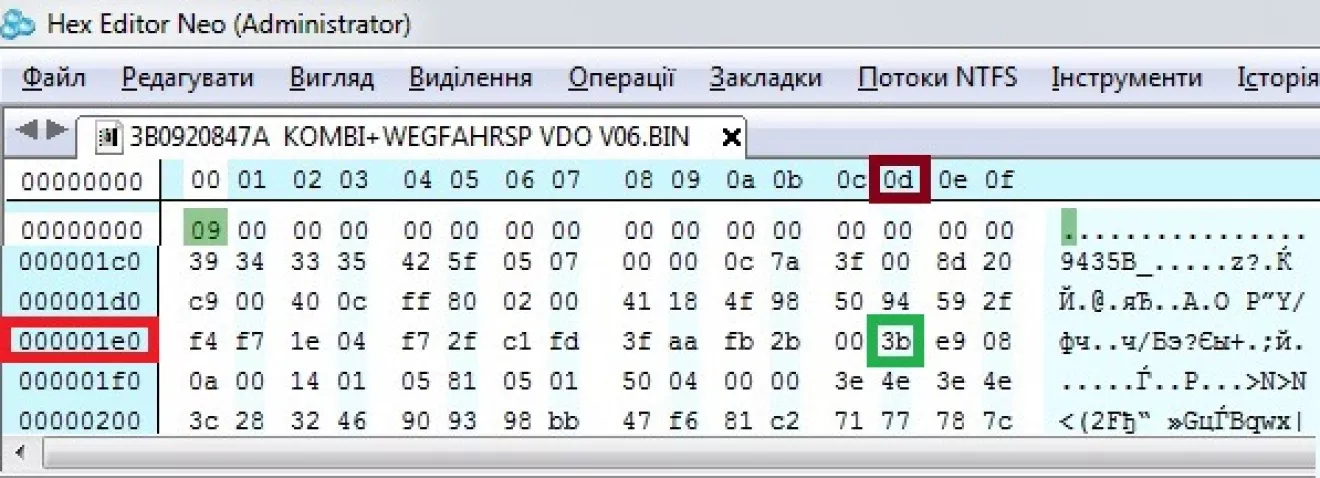

В дампе приборки по адресу: 0001ED (0х1ED):
х3 — включает подсветку часов и одометра
х5 — включает подсветку шкал
х7 — включает подсветку шкал и часов с одометром
х9 — включает подсветку стрелок
хB — включает подсветку стрелок и часов с одометром
хD — включает подсветку шкал и стрелок
хF — включает все

У себя только включил для теста, подсветку стрелок и часов с одометром.

После того как тест заработал, казалось, что чего-то не хватает и включил экранное приветствия, а теперь самое оно.

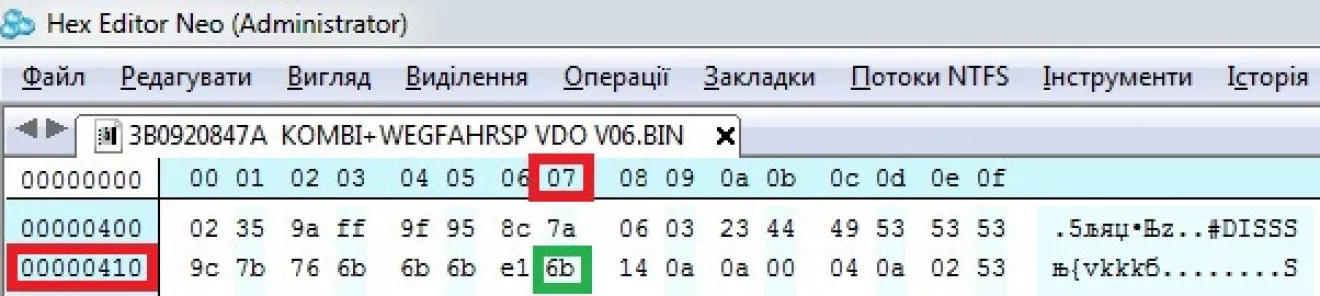

В дампе приборки по адресу: 000417 (0х417)

Ну и результат ))
