Добавляем видео в RNS MFD (часть 1 — avatar)

Как и все с покупкой данного головного устройства, пытаются из нее выжать все возможное. Поэтому, и я решил добавить такую плюшку в свою машину, я бы хотел поставить видео плеер + вывести камеру заднего хода. Я прочитал несколько БЖ, их очень много в том числе и блог (Nepster-forever) как он реализовал это через релюшки. Поэтому я приступил к реализации данного проекта.

Добавляем видео в RNS MFD (часть 2 — да будет цвет + youtube)

Для этого нам потребуется:

1. Mini din 10 pin (и терпения, чтобы его собрать);
2. Scart (я нашел старый кабель от видика);
3. Экранированный кабель (кабель взял от старого принтера "LPT", подходит по всем параметрам + тонкий, иначе проблема будет в пайке к самому mini din).

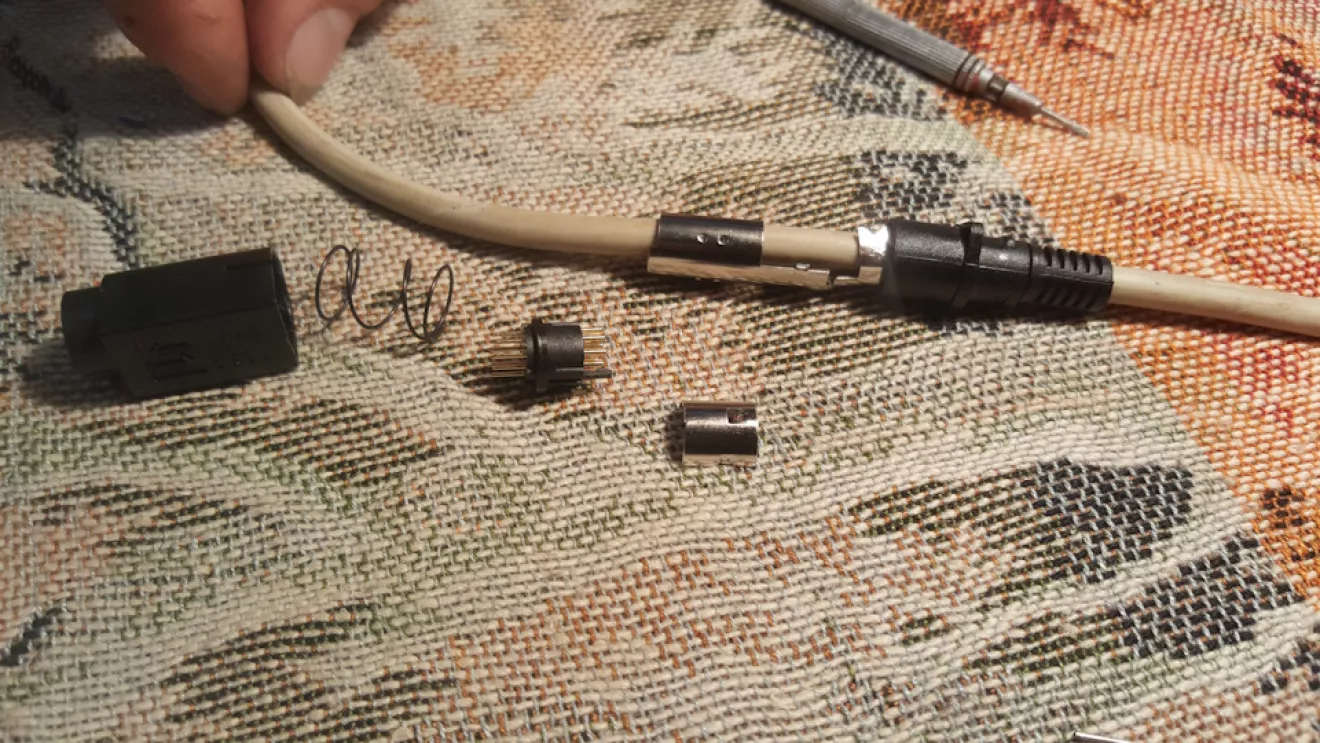

Приступил к пайке и сборки mini din. Не все так просто, почти с первого раза удалось собрать))))

Затем к пайке Scart:

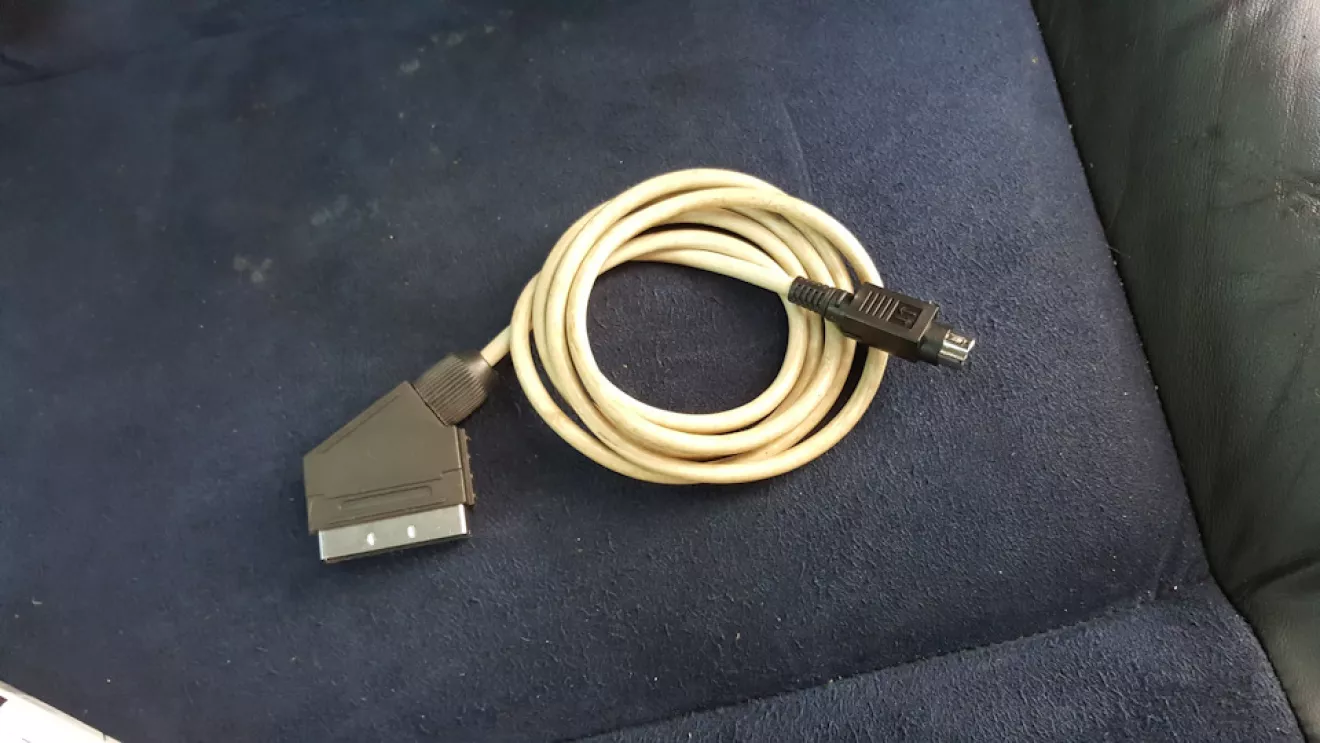

Кабель в готовом варианте выглядит так:

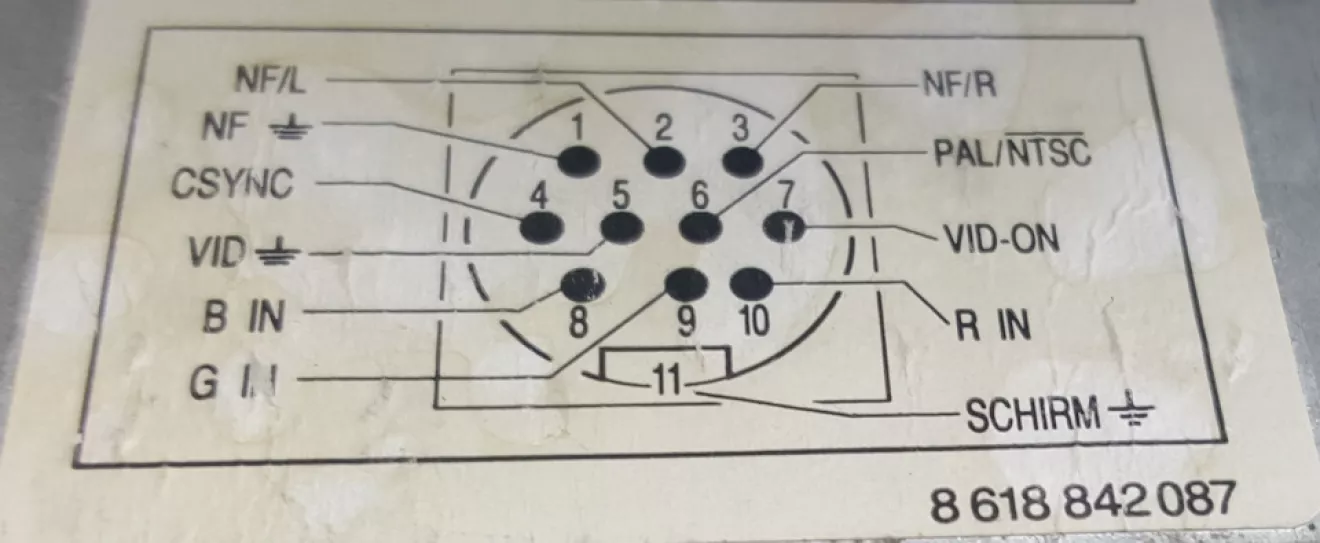

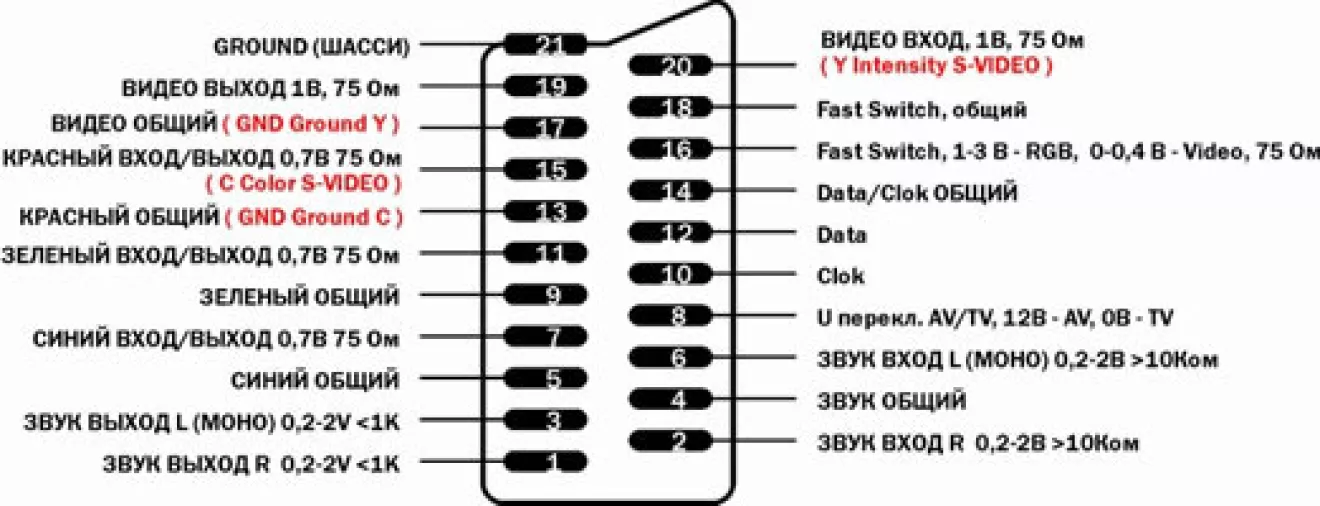

Распайку использовал такую:

Для себя по цветам.

Mini Din — Scart
1 (фиолет) — 4 (звук общий)
2 (коричн.) — 3 (звук выход L)
3 (серый) — 1 (звук выход R)
4 (черный) — 19 (видео выход, синхронизация )
5 (оранж) — 17 (видео общий)
6 (белый) — (не использовал)
7 (желтый) — 8 (AV режим +12v от тюнера)
8 (синий) — 7 (синий общий)
9 (зеленый) — 11 (зеленый общий)
10 (красный) — 15 (красный общий)
11 (экран) — 21 (экран)

В начале картинка начала скакать, но когда поменял с PAL на NTSC — все заработало, но все таки не в совершенстве. Есть еще над чем работать, думаю поборю, есть некоторые варианты.
