Добавляем видео в RNS MFD (часть 2 — да будет цвет + youtube)

Я їжджу на Volkswagen Passat B7, Volkswagen , Volkswagen Passat B5, Volkswagen Passat B4
Львів, Україна

Продолжение тут: www.drive2.ru/l/527758985336456483/

Запустив первый раз ночью видео на RNS MFD, сначала очень обрадовался, что хоть как-то вывел изображение на экран. Прочитав комментарии от Dimasikby, спасибо ему, он меня натолкнул на идею, что я что-то неправильно спаял. Я паял поздно ночью и решил все еще раз проверить и нашел ошибку. Я себе нарисовал схему на листочке и только тогда сообразил, что совершил ошибку достаточно простую, я перепутал между собой два цвета: красный — R с синим — B, поэтому получил такой результат. Я просто перепиновал (на SACRT) между собой два цвета.

Кроме того, в своем кабели я не подавал 12v на 6-пин, и не использовал никаких резисторов.

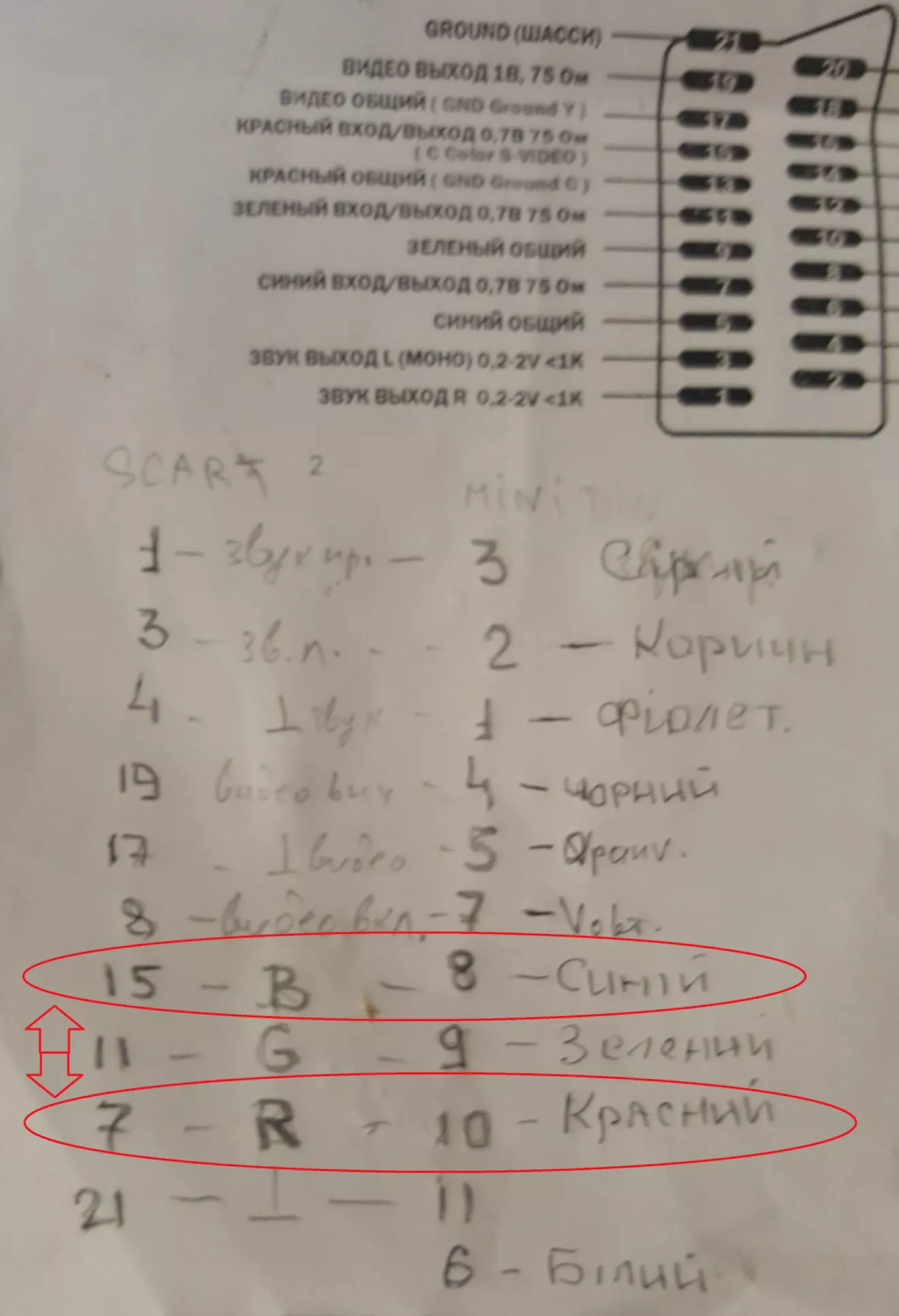

Для себя по цветам.
Mini Din — Scart
1 (фиолет) — 4 (звук общий)
2 (коричн.) — 3 (звук выход L)
3 (серый) — 1 (звук выход R)
4 (черный) — 19 (видео выход, синхронизация )
5 (оранж) — 17 (видео общий)
6 (белый) — (не использовал)
7 (желтый) — 8 (AV режим +12v от тюнера)
8 (синий) — 7 (синий общий)
9 (зеленый) — 11 (зеленый общий)
10 (красный) — 15 (красный общий)
11 (экран) — 21 (экран)

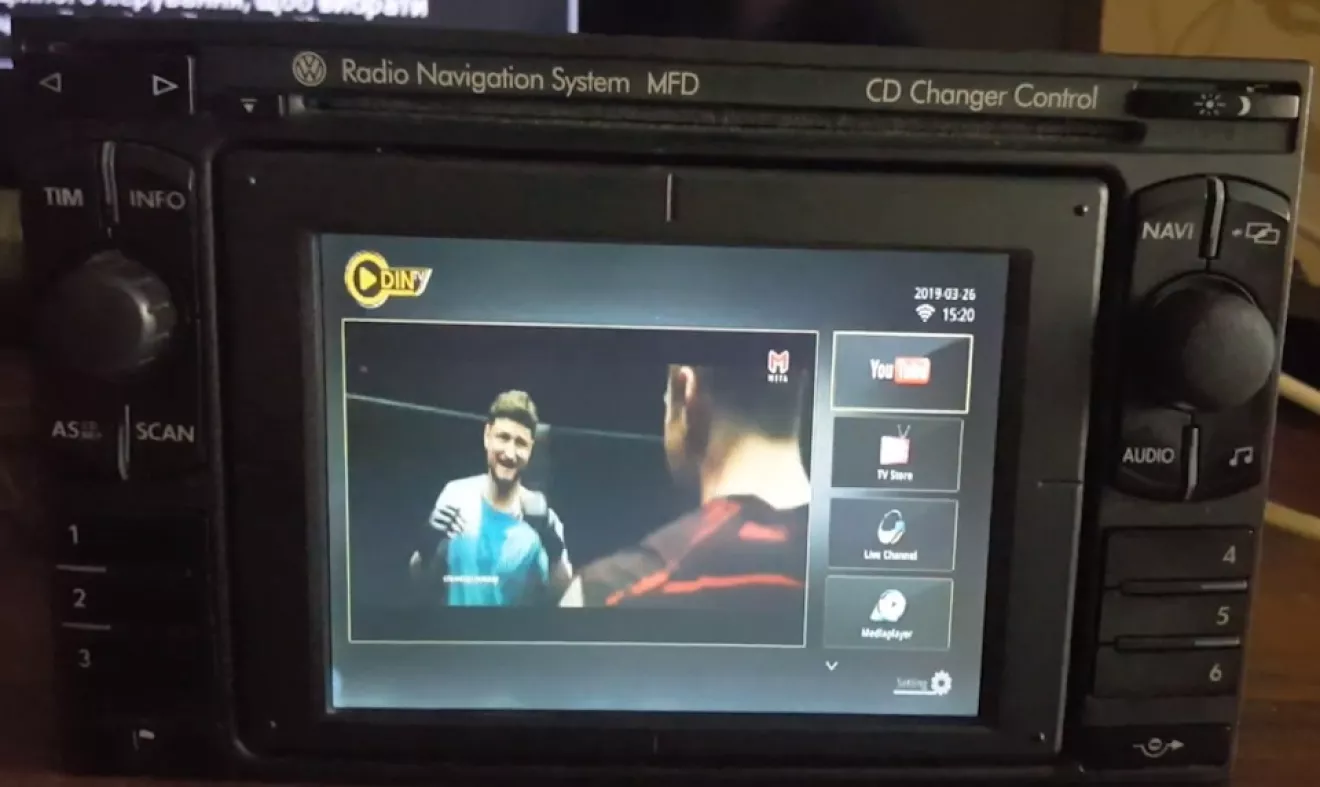

Все заработало на ура. Вот результат работы:
