Установка памяти сиденья (часть2 — проводка, ну почти финиш)

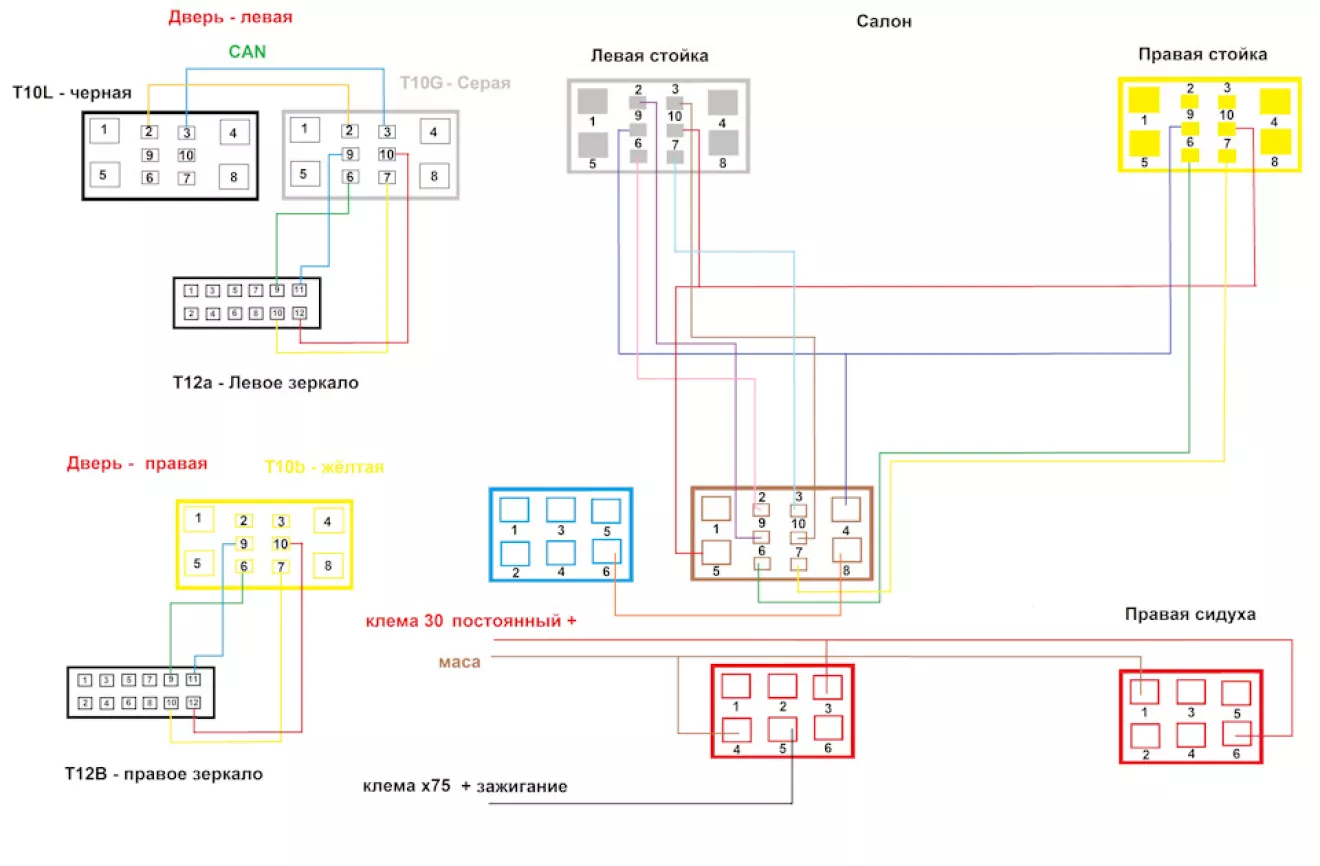

После того как проложил проводку на левой двери (водителя), я увлекся и на второй день начал прокладывать на правой ну и по всему салону. Я думал эта затея гораздо меньше времени займет, однако она заняла два дня (укладка, пайка проводки и переодевания сидений + покрас пластика). По схемам ( Baltazzor и Umatn1k) в них использовались в правой стойке зеленые фишки, такой у меня не было, я использовал желтую)). Схему для себя я нарисовал по своим фишкам для удобства в использовании.

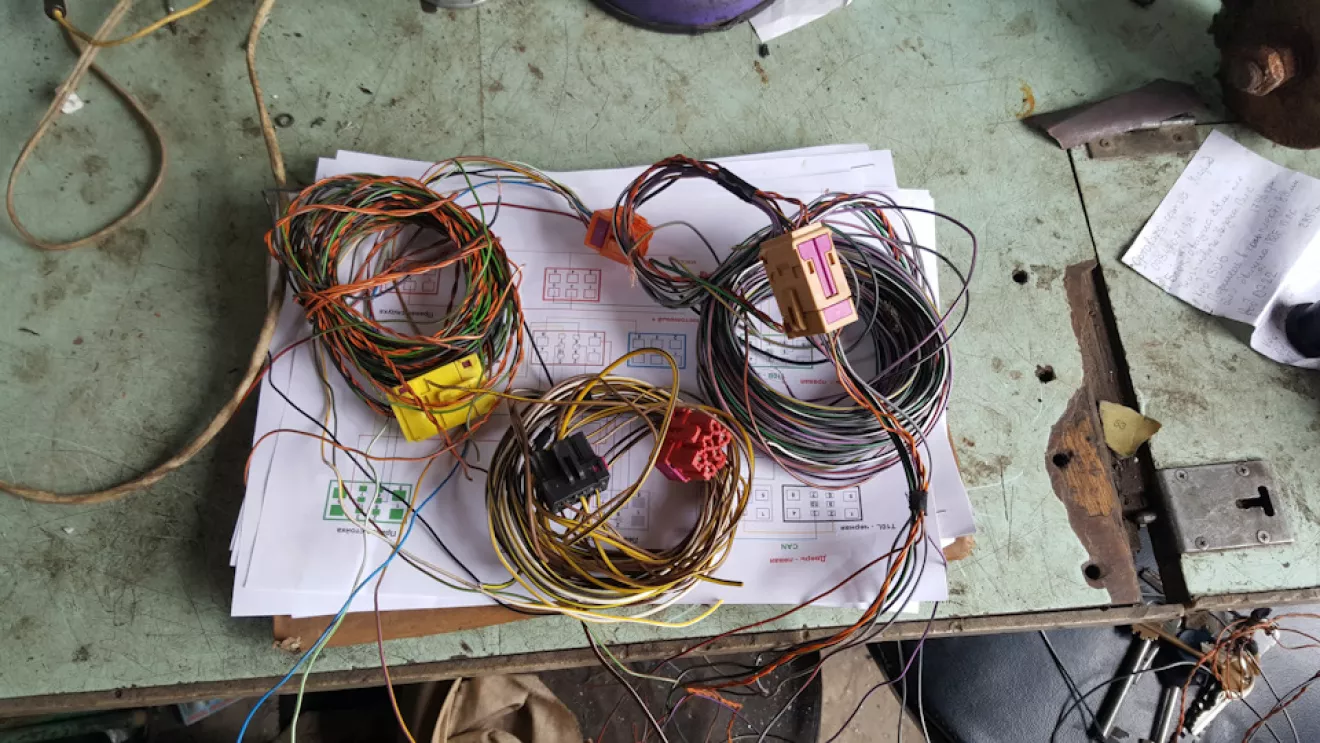

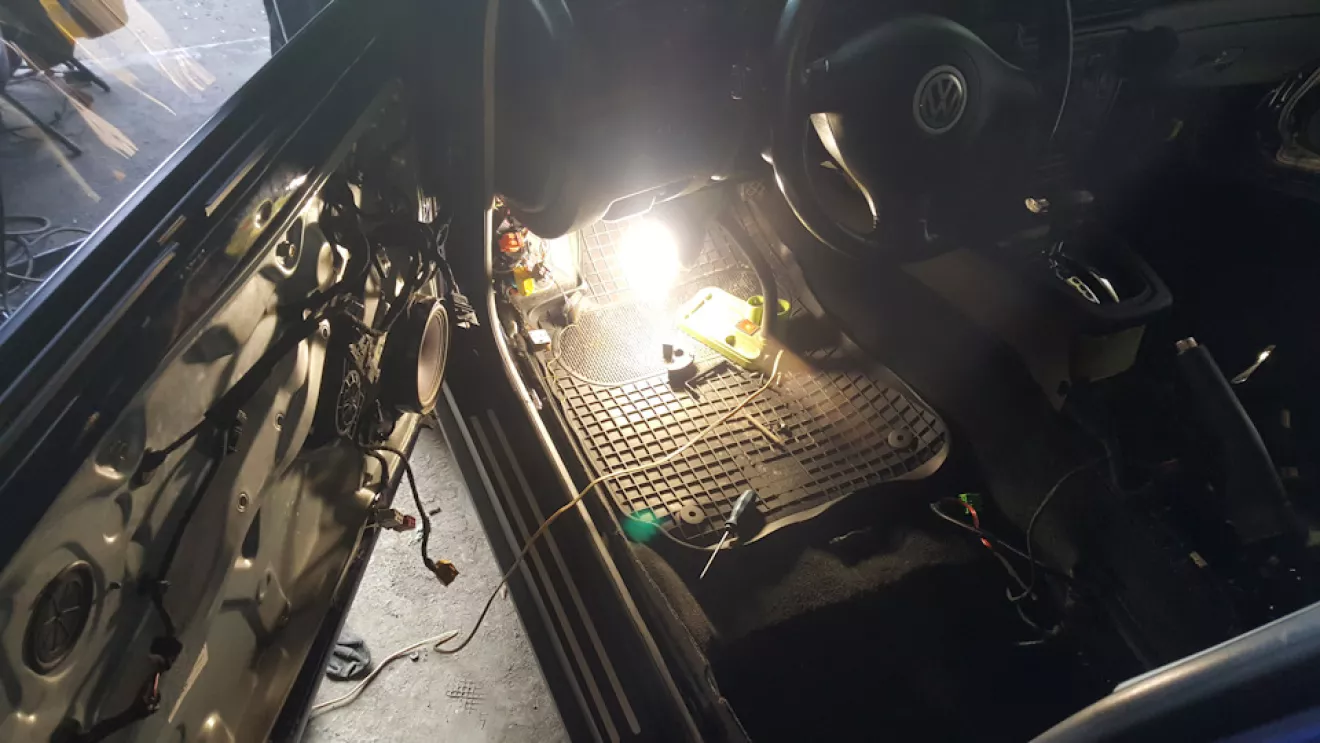

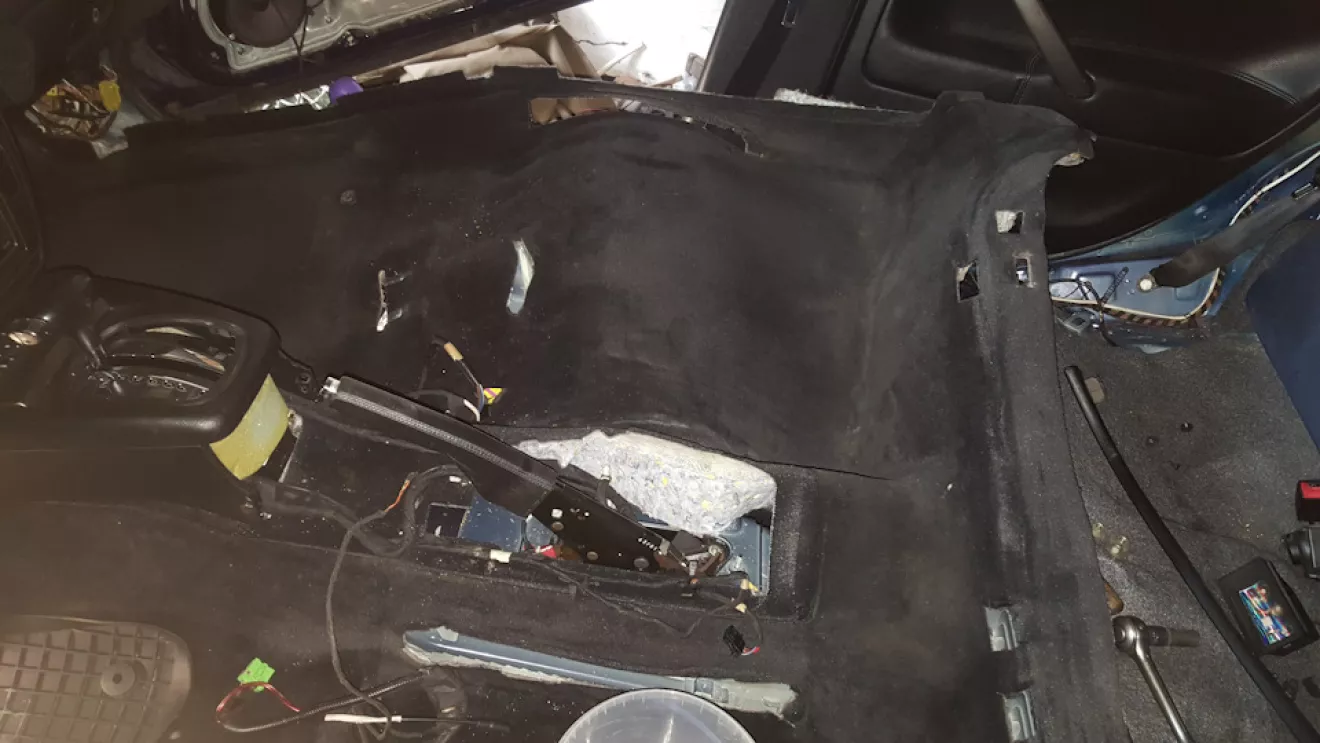

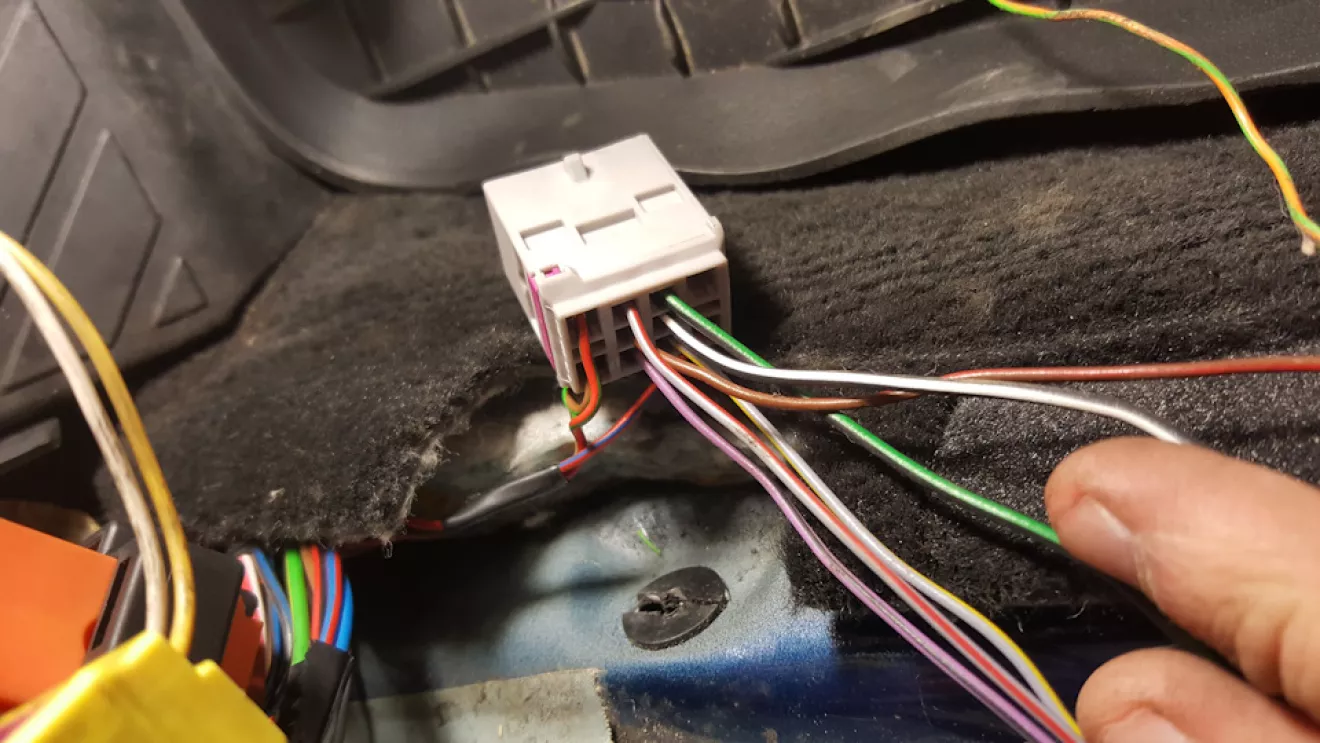

Протянул провода на правой двери. После чего, успешно снял весь салон с сиденьями, для того чтобы добраться под ковролин. Протянул с правой стойки 4 провода к фишке сиденья водителя и 6 проводов с левой двери. Кроме того протянул провода от К-линии, задний ход и 2 плюса с массой. Готовой проводки у меня не было, поэтому использовал проводку с донора, которая мне досталась бесплатно. Вот как выглядела проводка))))

Все аккуратно проложил (и пропаял папиными руками, он такую ​​работу очень любит)))) На финише все прозвонил тестером, все как по схеме.

Приступил к покраске пластика водителя, поскольку черный пластик достал только для пассажира (спасибо EXTRIUM).

Подготовка пластика:

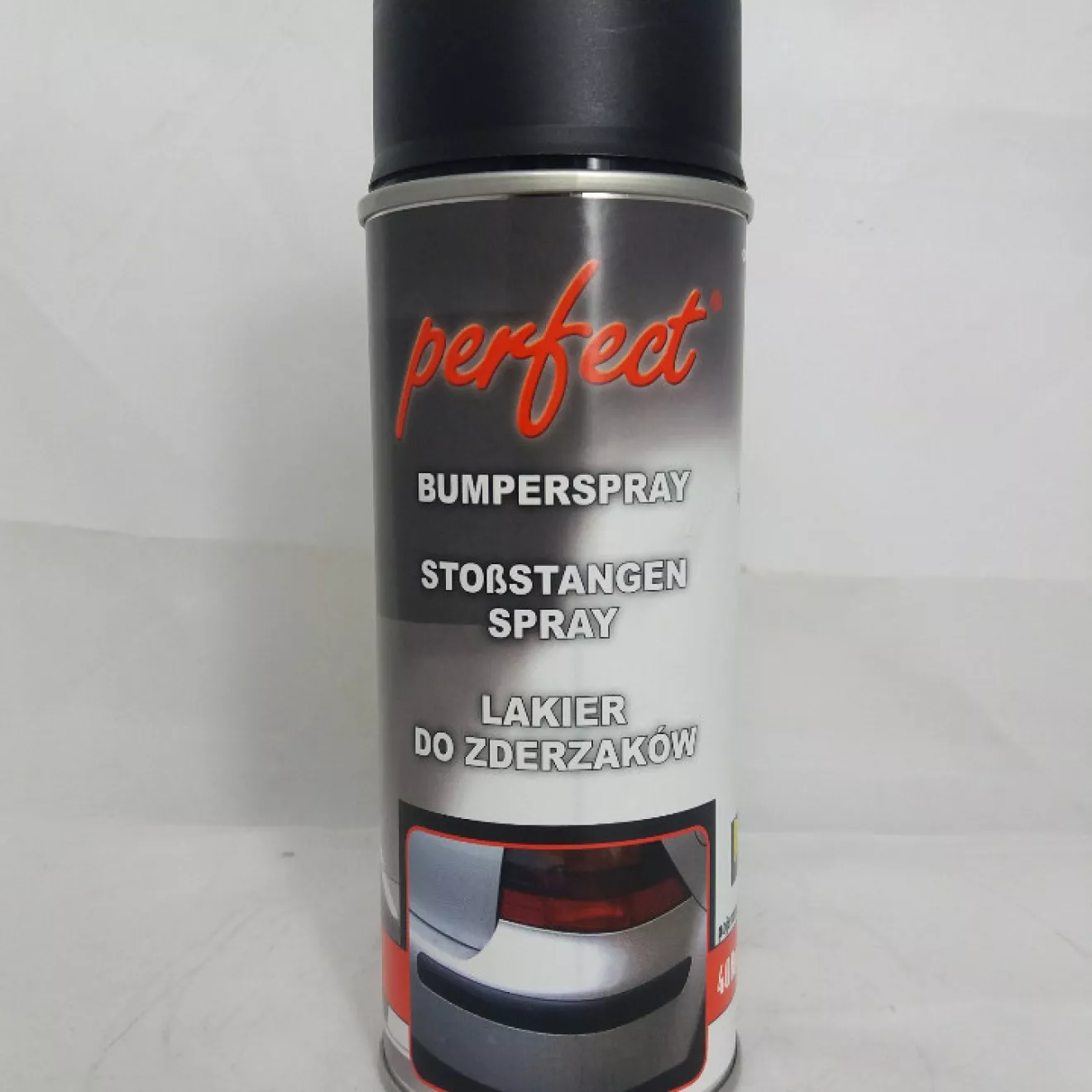

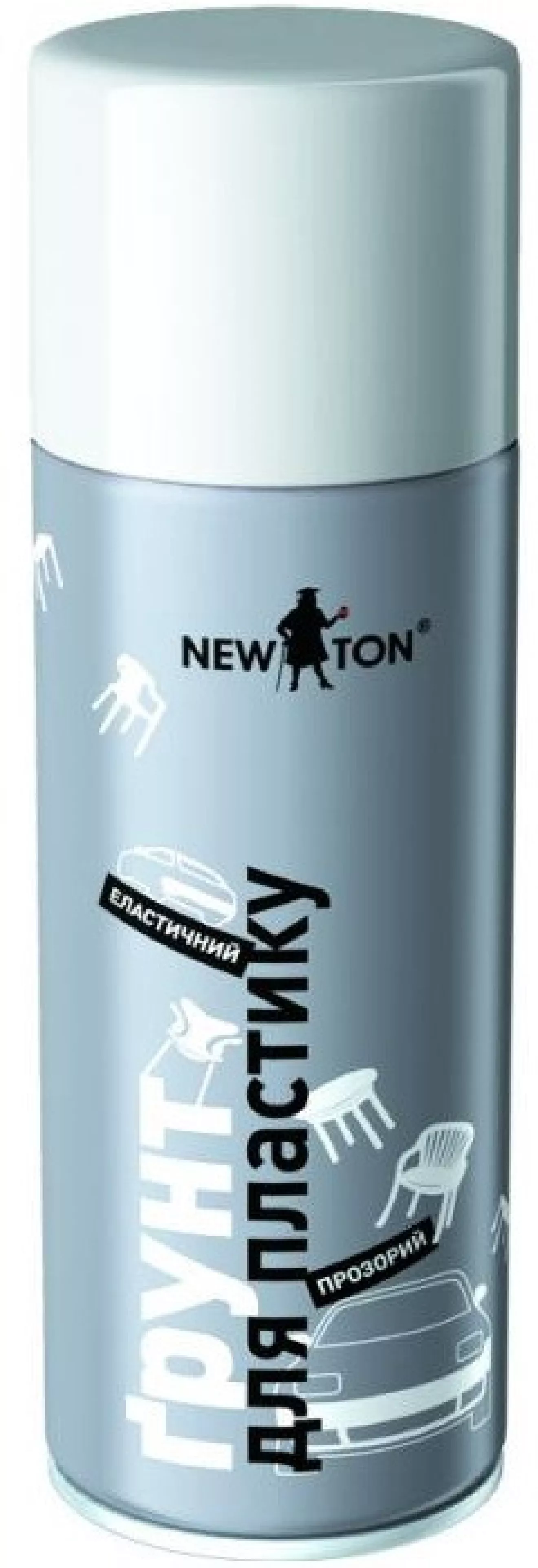

Для этого я трижды покрывал пластик грунтовкой и трижды покрывал краской, использовал такие баллончики:

— качество краски просто отличное (скоро высыхает и устойчива к царапинам)

— бесцветный

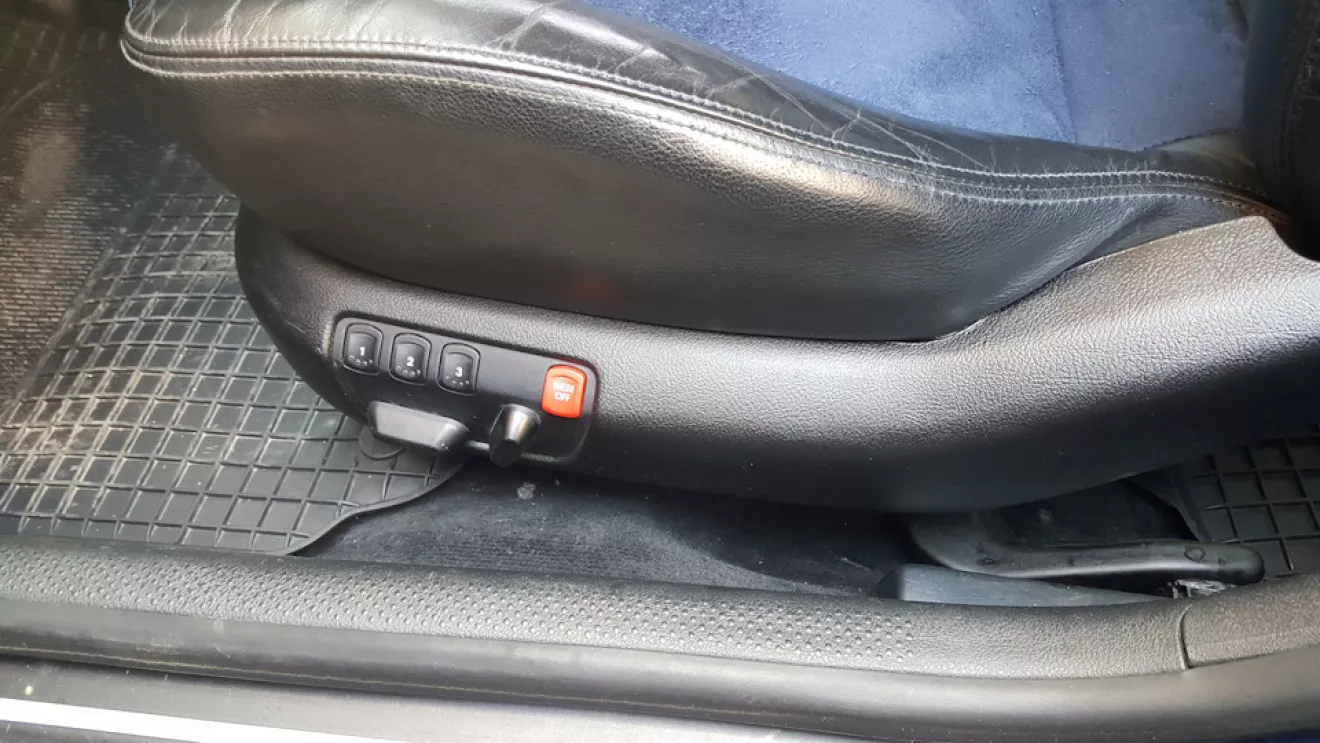

Результата покраски жаль не сфоткал, но есть фото такое:

за неделю успел его вымазать)

Одним з муторных занятий — это снятие кожи и установки на второй каркас. Повторяться не буду, есть видео как разобрать, хотя у меня немножко по-другому разбирается сиденья, но принцип похож.

Когда все собрал на радостях начал тестировать. Все заработало с "НО". В принципе как и всегда, ничего еще просто так легко с первого раза у меня не заработало (((

Память сохроняет все положения зеркал, при включении задней передачи и крутилки зеркал в положение "R" — зеркало опускается, сиденья сохраняет все положения кроме продольного положения сиденья, то есть сиденья не помнит информацию о положении сиденья вперед и назад.

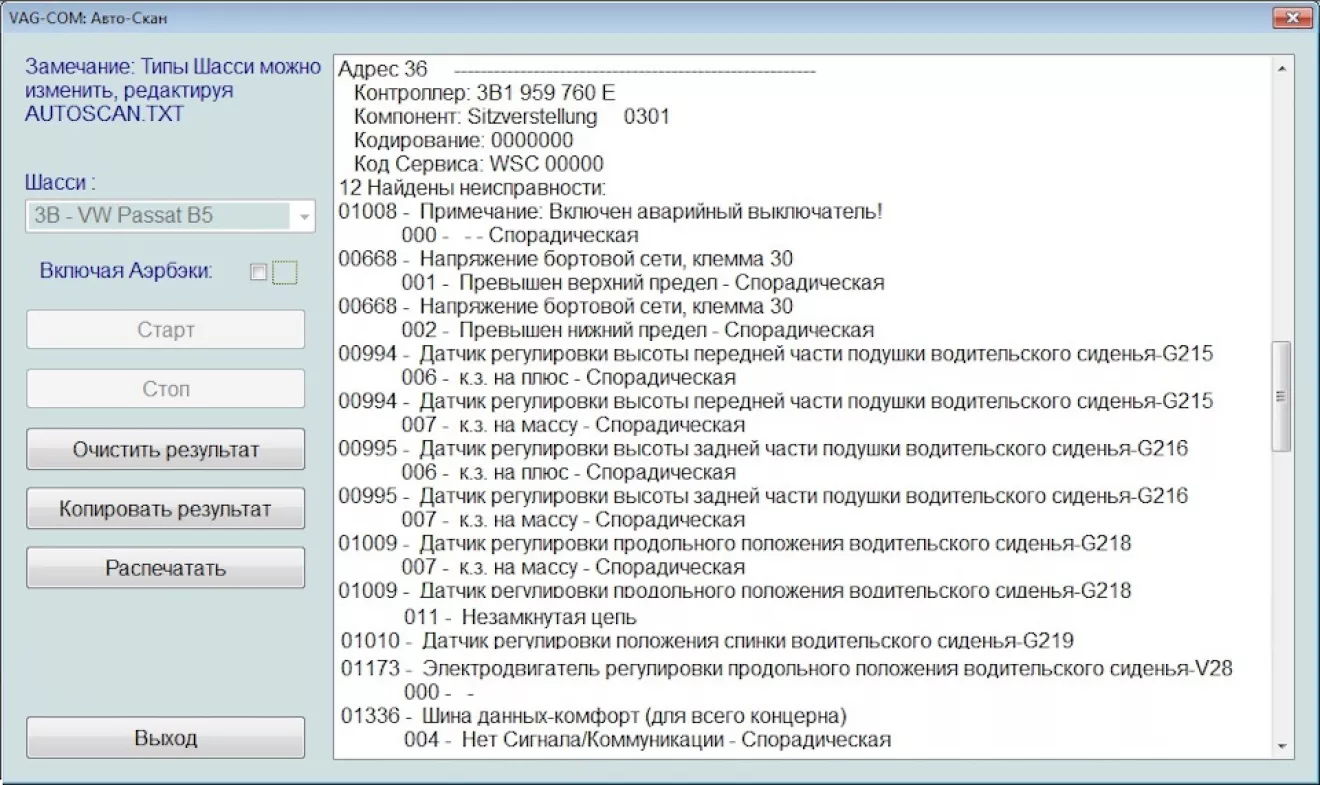

Подключился Васей, а там:

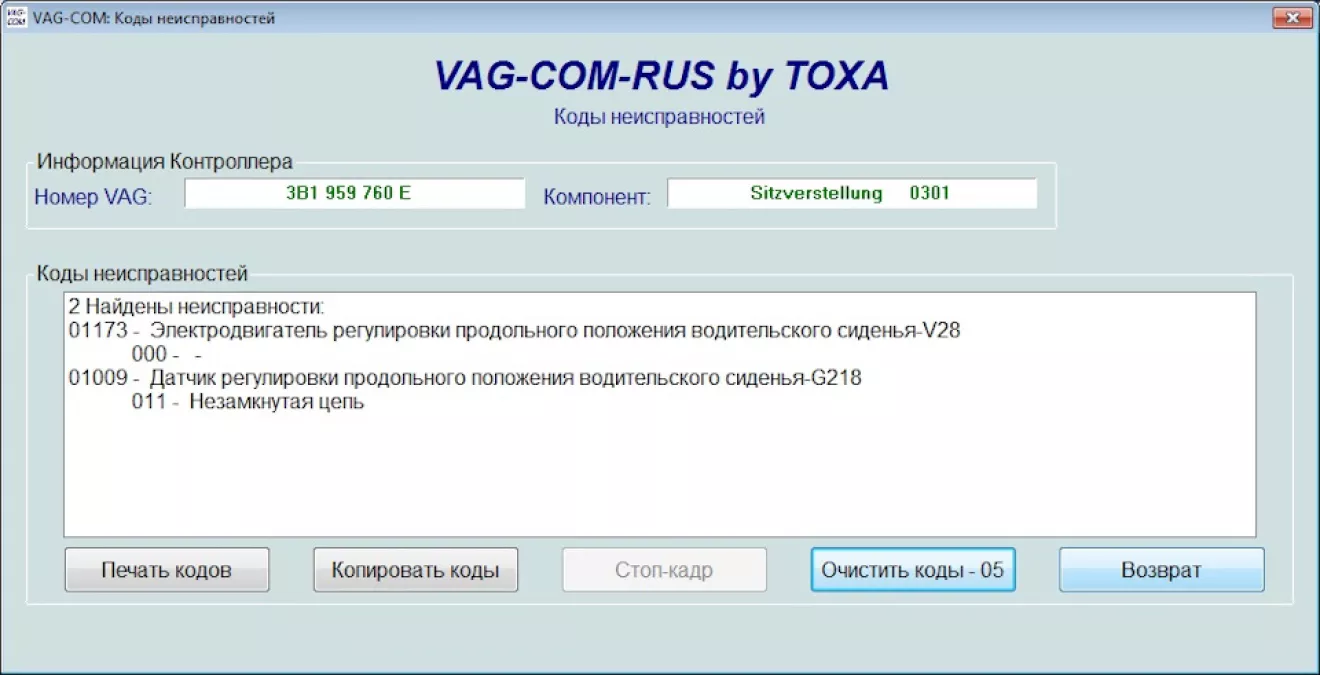

Стер все ошибки и остались только такие:

01173 — Электродвигатель регулировки продольного положения водительского сиденья-V28
01009 — Датчик регулировки продольного положения водительского сиденья-G218

.

Времени уже не было да и желания, поэтому оставил на следующую запись в БЖ.
