Клавиши с подсветкой

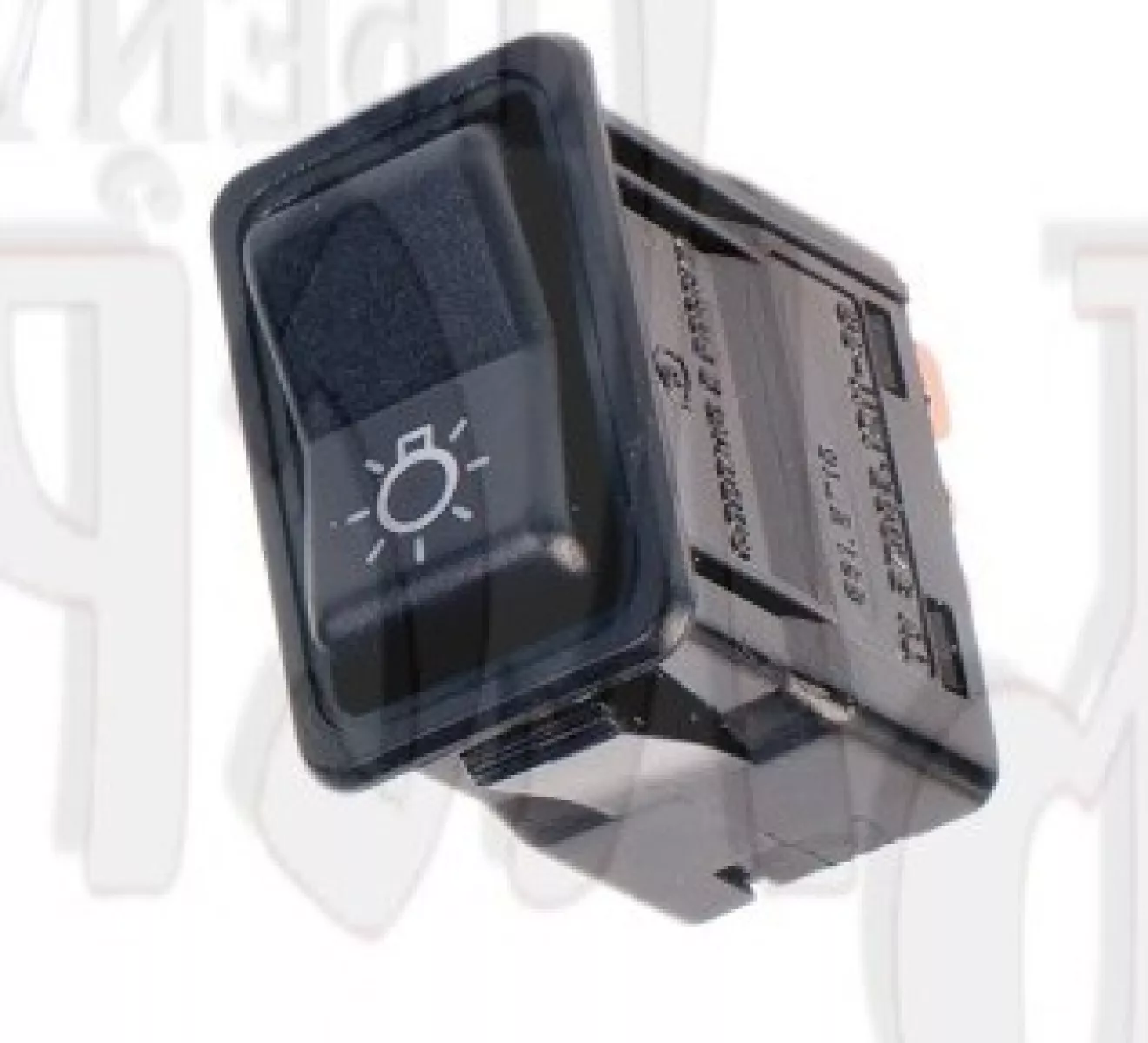

Увидел я как-то в БЖ по-моему ваз 2107 про диодную подсветку клавиш, и подумал чем я хуже) Немного почитав описание, приобрел Клавишу габаритного освещения ВАЗ 2108-09 (581.3710)

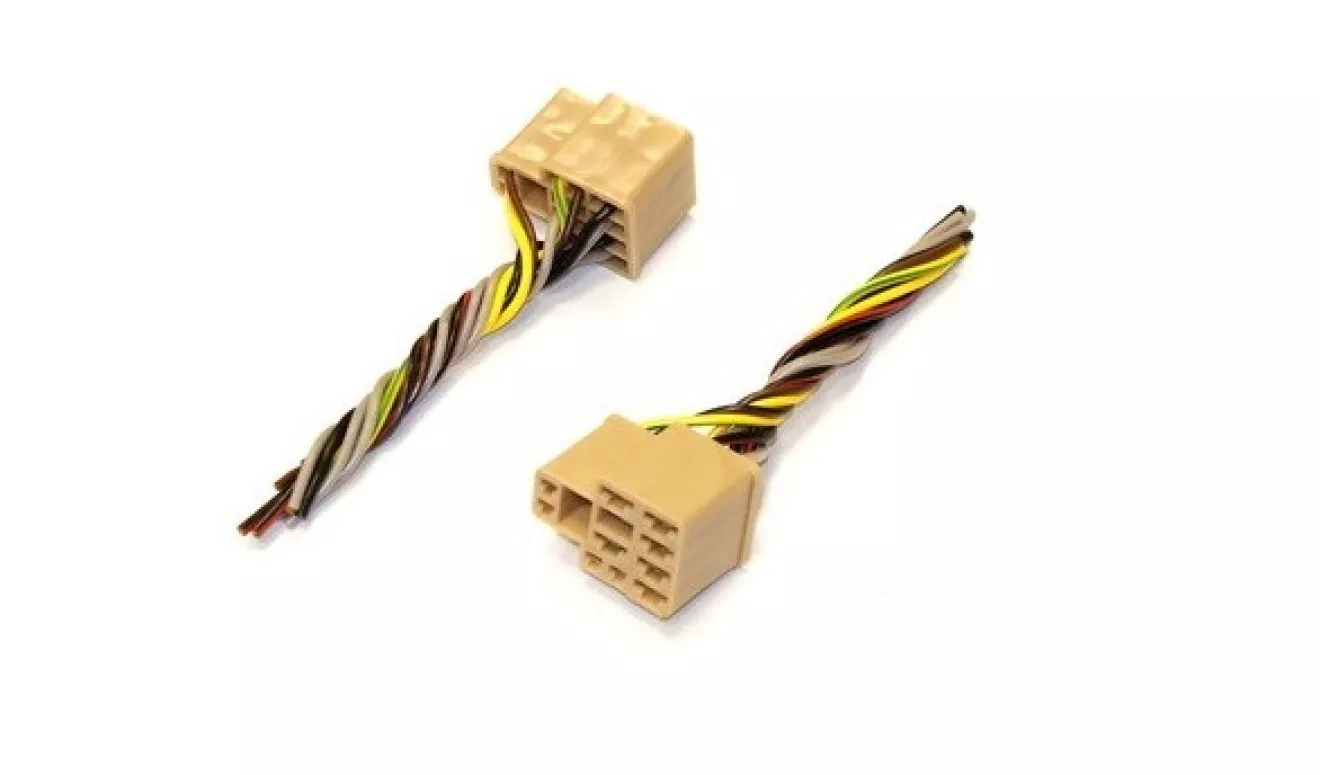

, ну колодка к ней

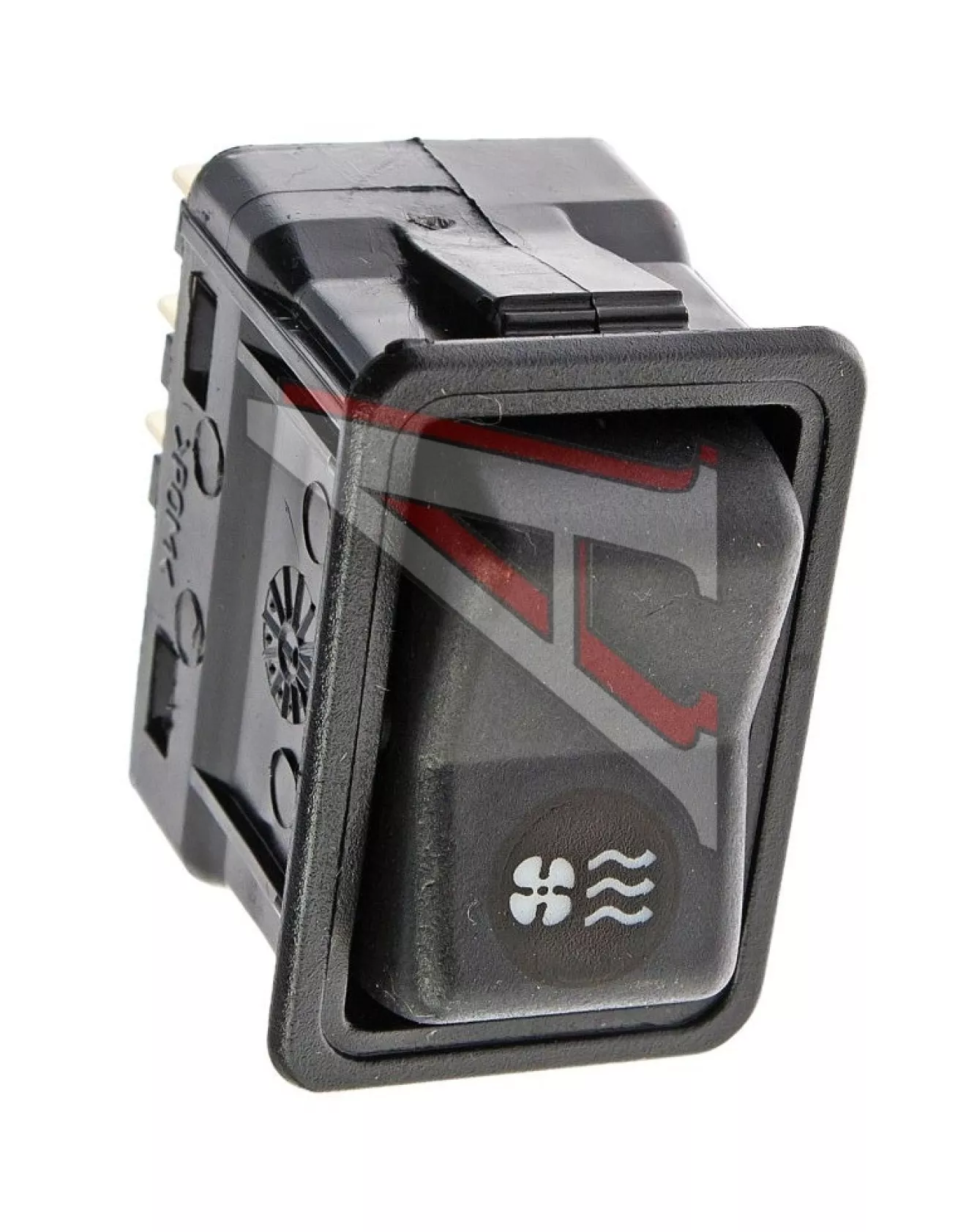

клавиша вентилятора отопителя 82.3709-04.09

,

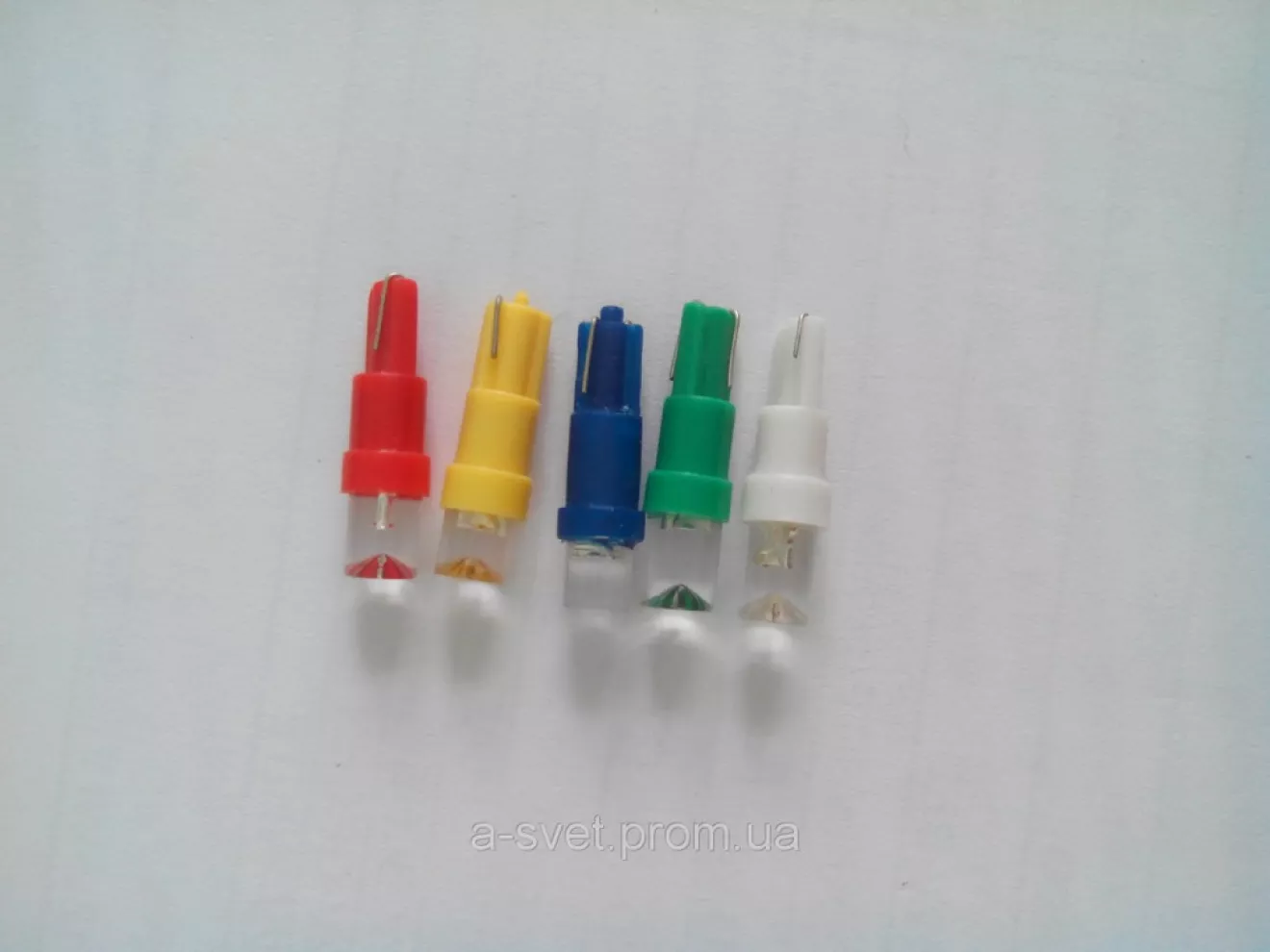

ну и осталось дело за малым) поменял лампочки освещения на синие диоди

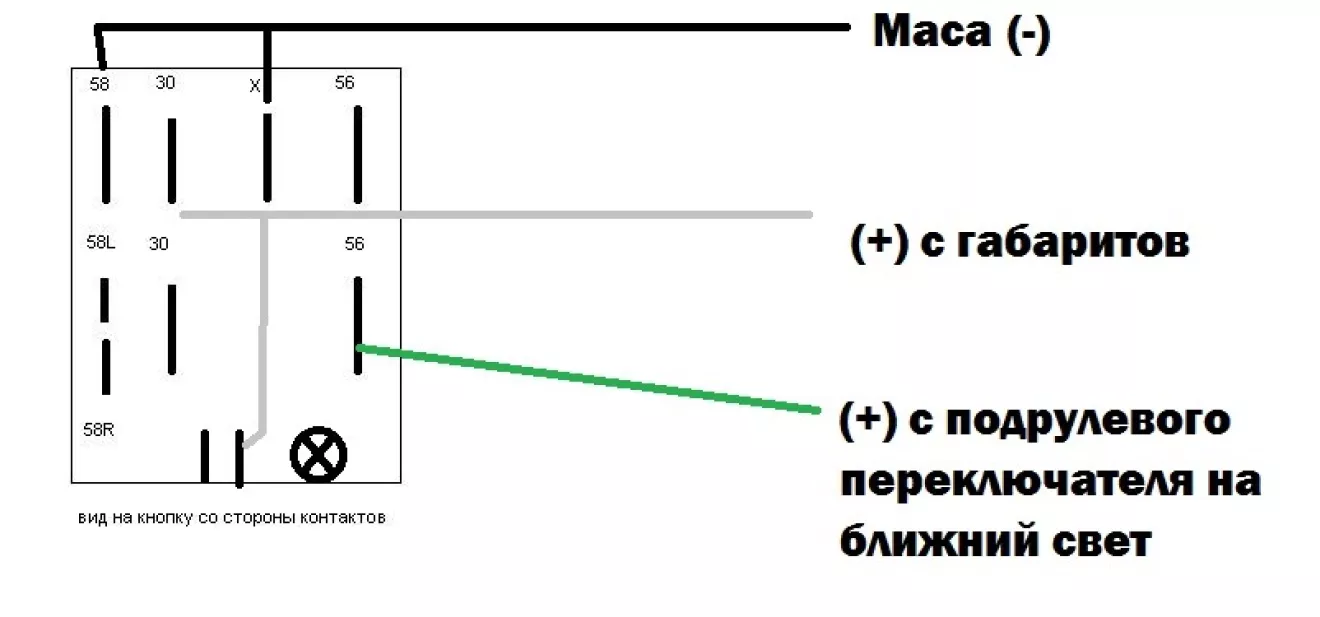

. Чтоб по феншую) Клавиша отопителя подошла без проблем, ток местами поменял, а на Габариты сделал такую распиновку

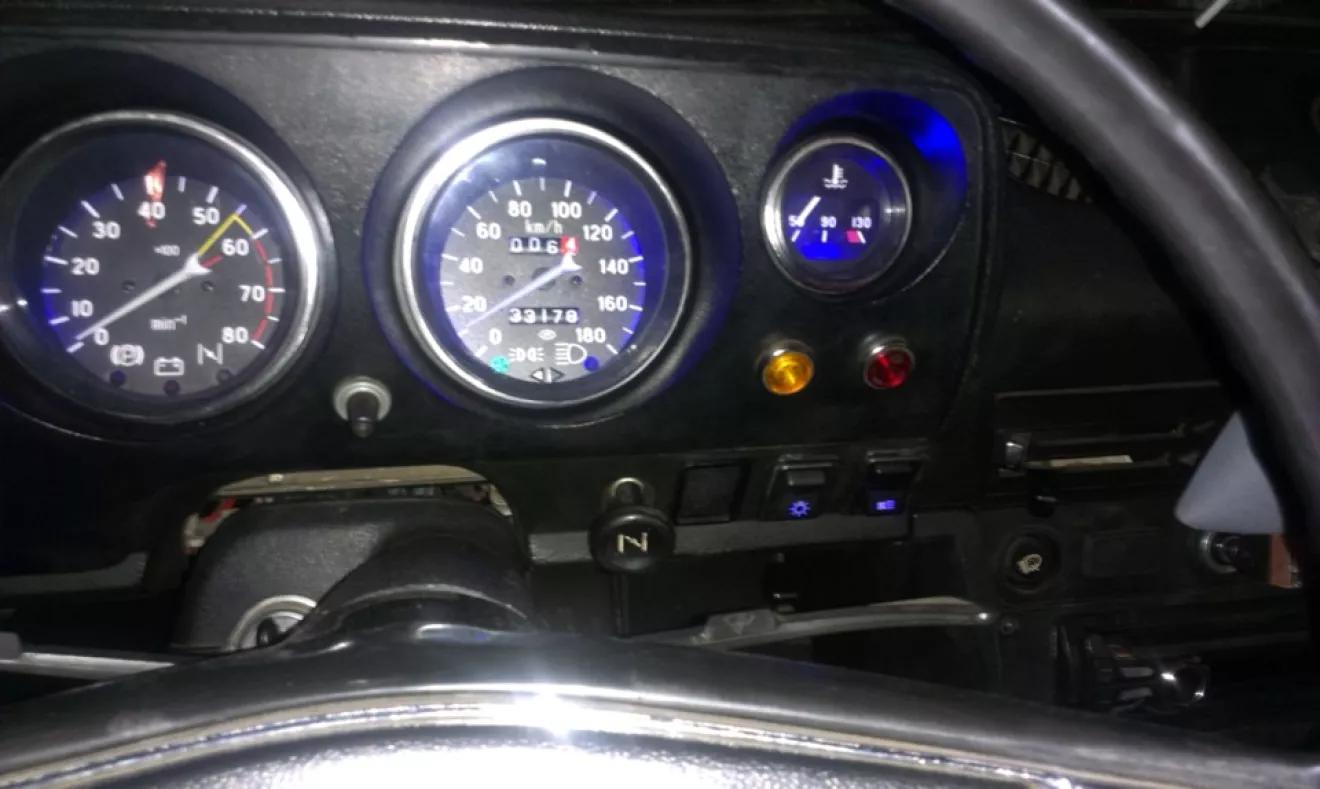

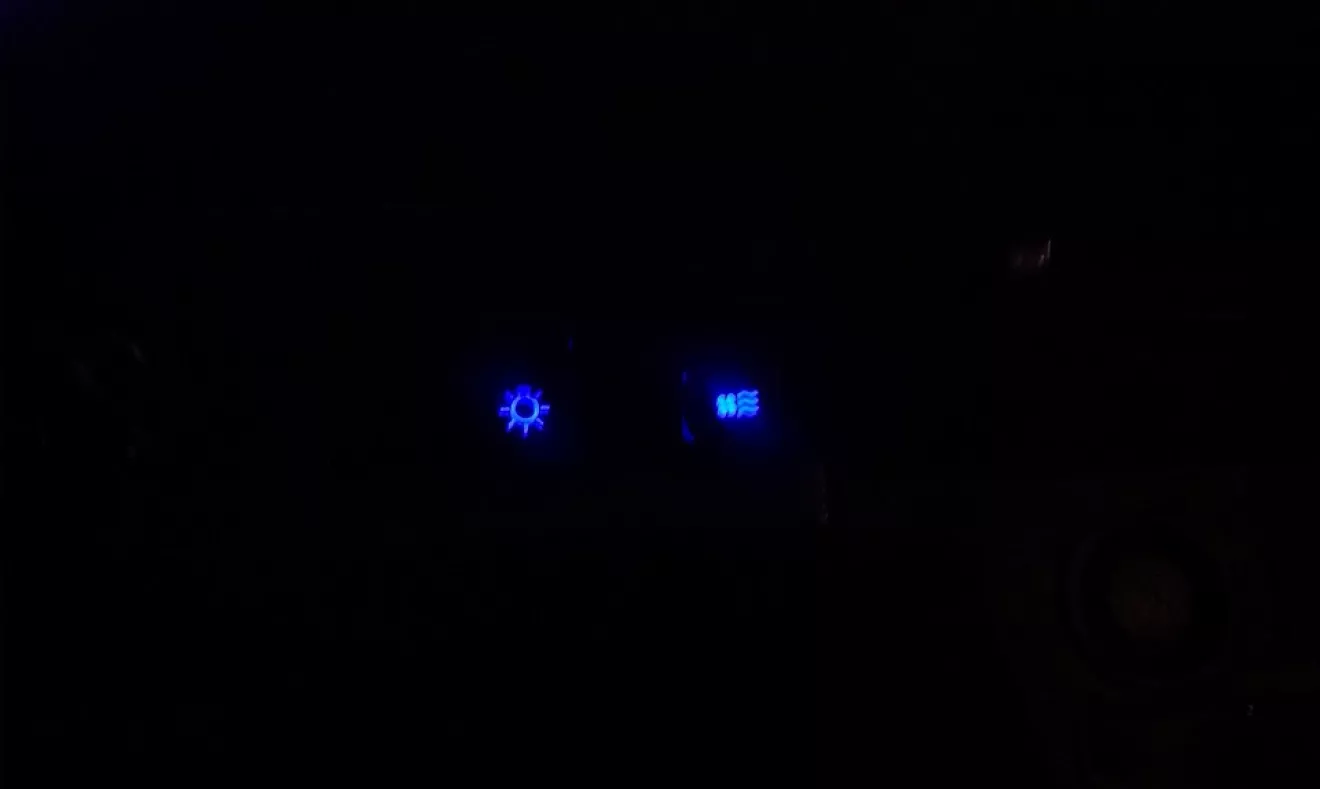

теперь в положении 1 горит подсветка приборов, габариты, а во 2-ом возможно включение ближнего света на подрулевом переключателе, Подсветка клавиш в 1 положении, Питание диодов взято с прода габаритов, и подвел к диод клав. отопителя, от него(диода) провел минус к прикуривателю. Хотел все запитать через диод и от замка зажигания, но у нас нет магазина радиотоваров, а заказывать радидвух клавиш в инете, не захотел. Когда поставлю подогрев заднего стекла и противотуманки тогда и переделаю. НУ и как обычно на ваш суд
