035. Додаткові решітки в M-technik 2

Всім вітання!

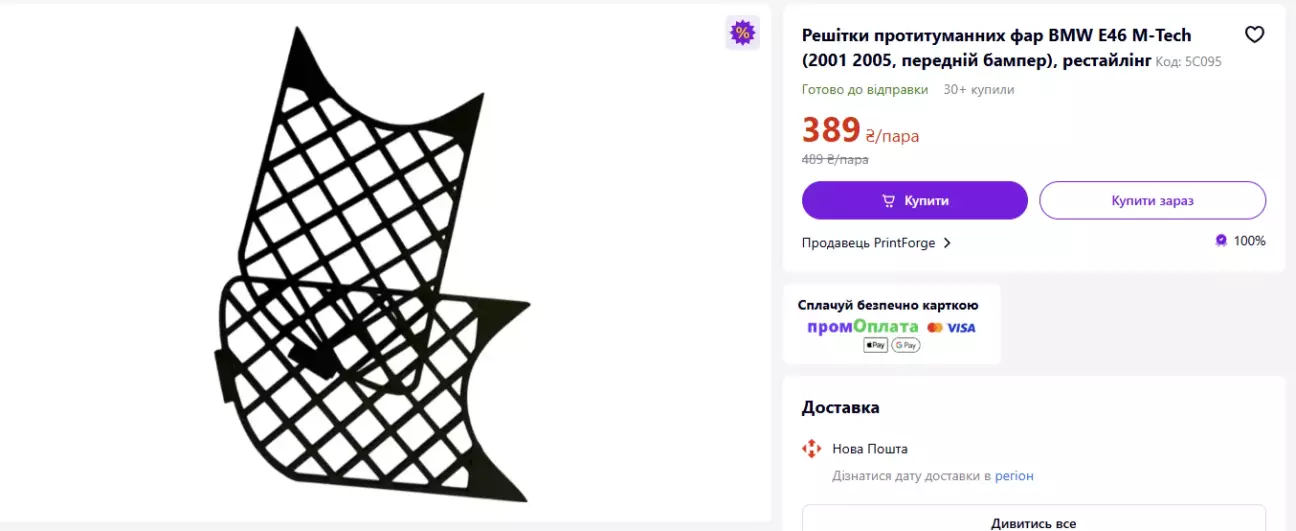

Після установки фінальної версії протитуманок на бампері наче чогось не вистачає (невеличкий спойлер - це не фінальний варіант допрацювань переднього бампера). А саме решіточок біля протитуманок. В інтернеті купа варіантів, надрукованих на 3д принтері, і в них є один значний недолік, вони плоскі, і криво стають в бампер. Так ще й ціна неадекватна

Тож, я вирішив робити свої, тим більше, недавно придбав і собі іграшку - 3д принтер Creality K1 SE

Все починається зі скану бампера, а конкретно, віконця для протитуманки і повітряпроводу

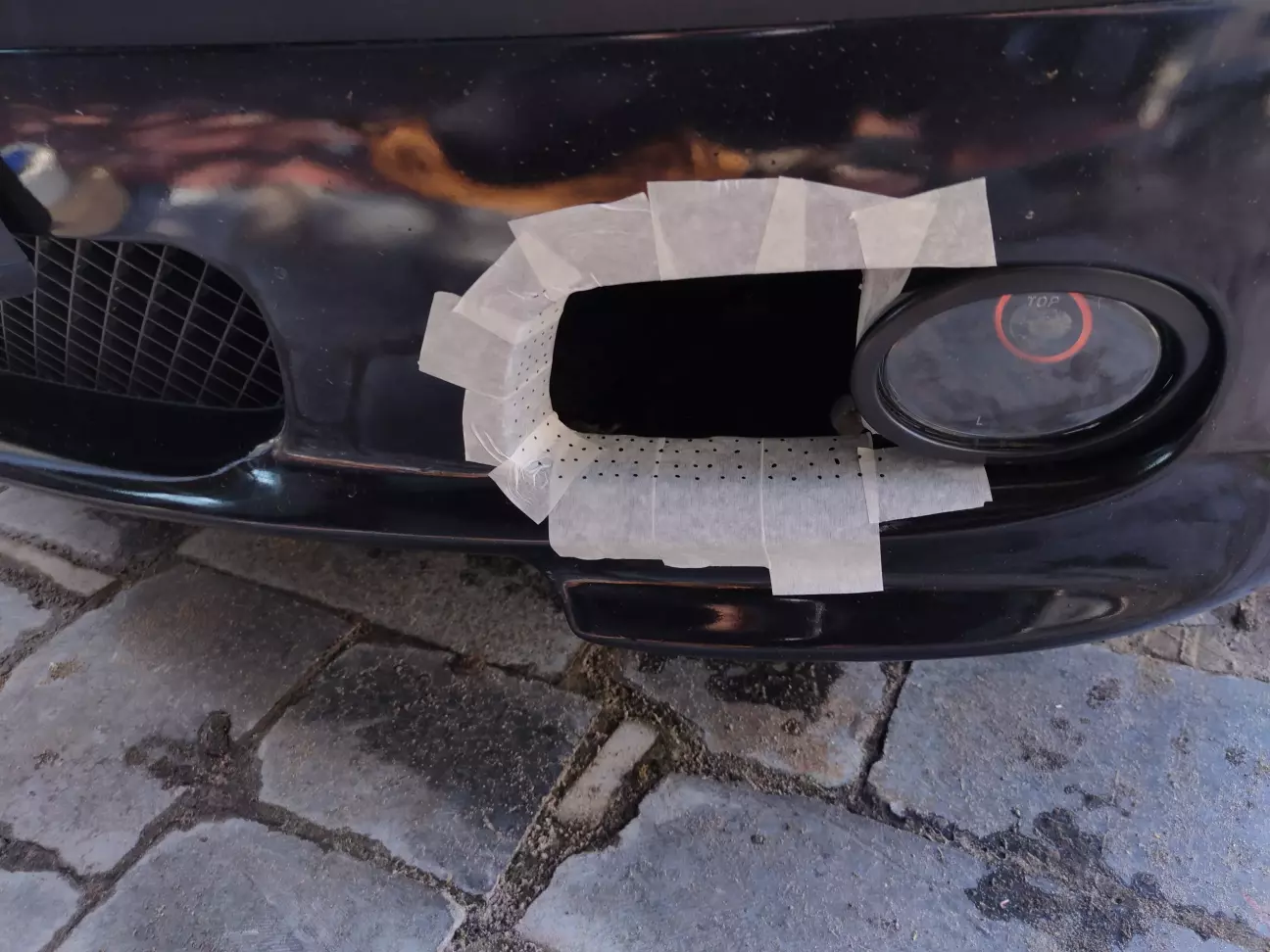

Після кількох невдалих спроб додумався обклеїти отвір малярним скотчем, і для надійності натикав маркером цяточок. Бо чорний глянцевий бампер погано піддається фотограметрії.

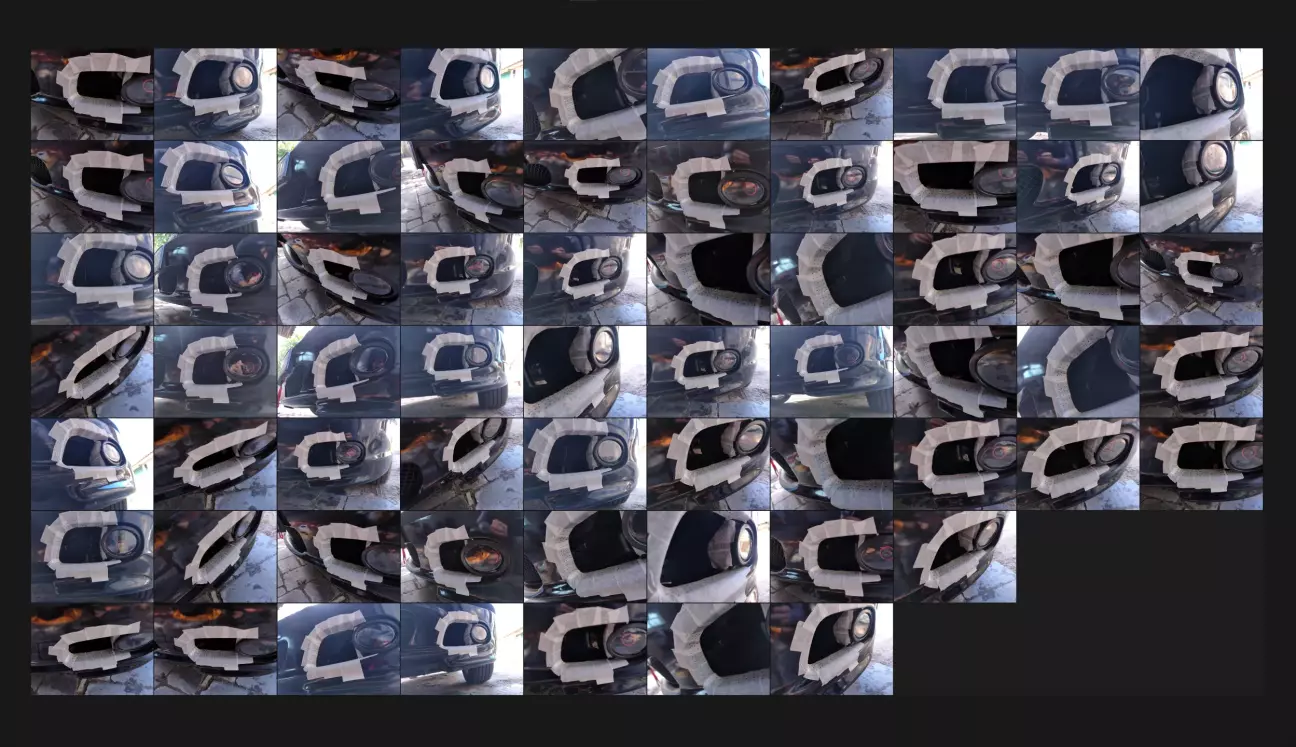

Зробив щось в районі 65 фотографій з різних ракурсів

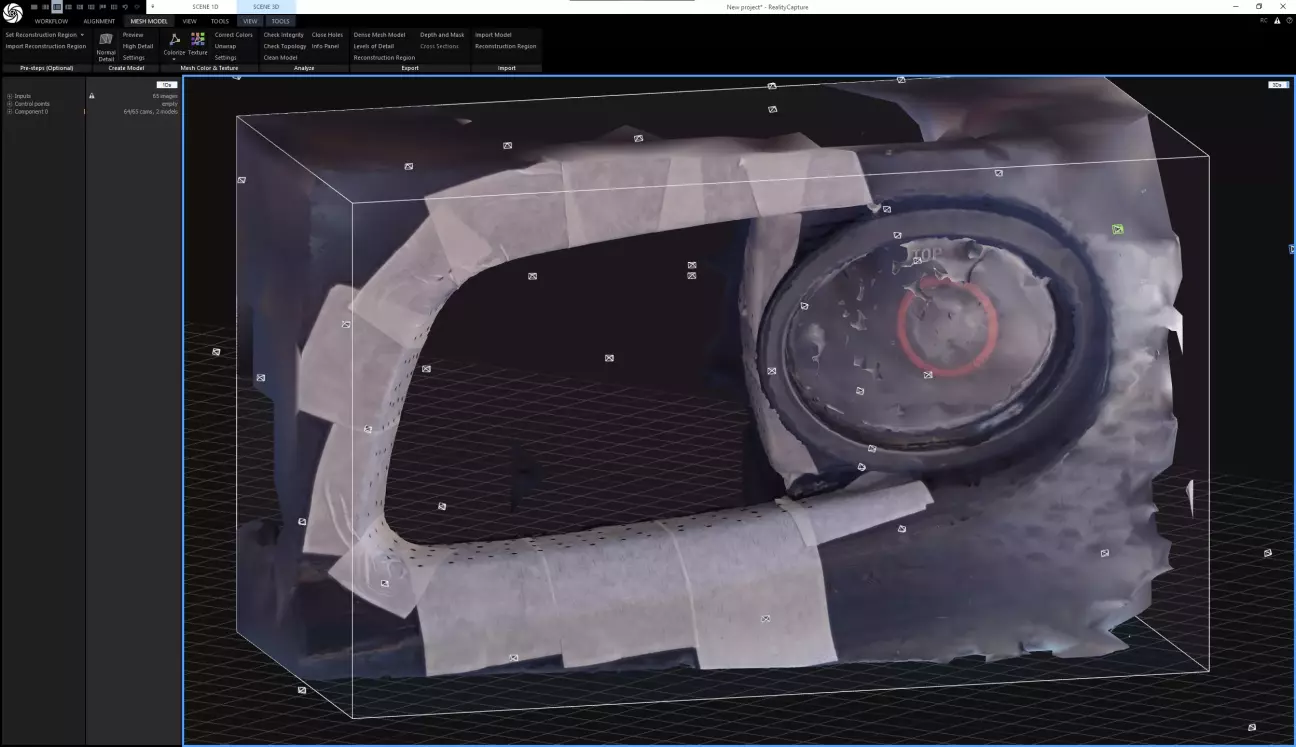

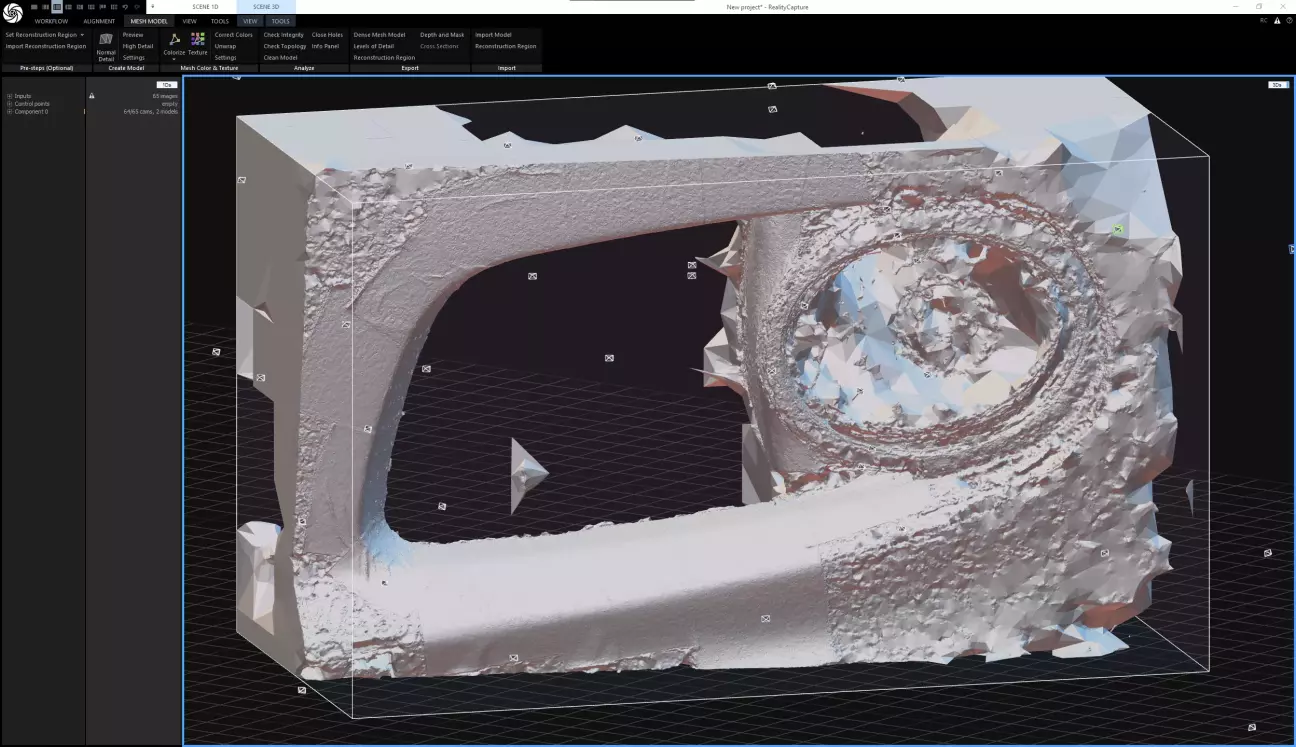

Закинув все це добро в RealityCapture від EpicGames і запустив процес створення скану, хвилин 10 і вуаля

Ну і варіант в кольорі

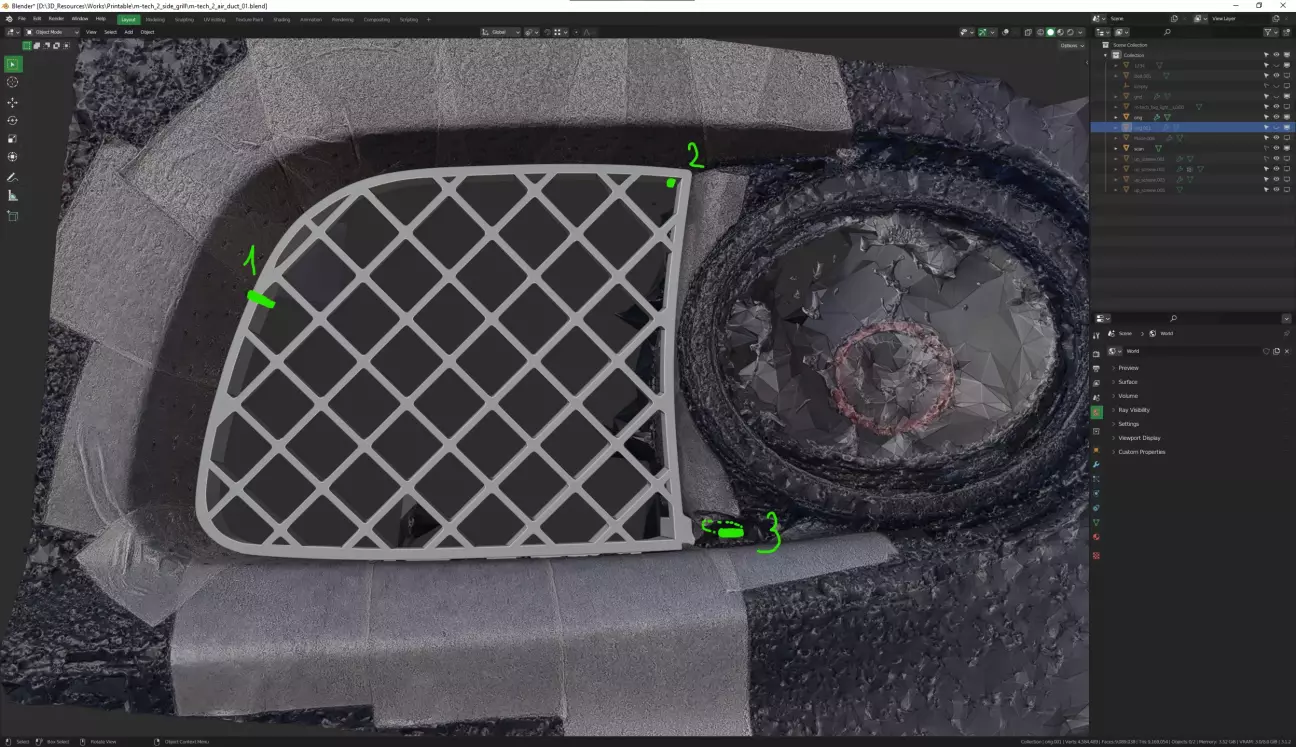

Перекинув скан в Blender (моя основна робочі програма)
Зробив сітку. Робив по розмірах центральної сітки (товщина сітки, розмір клітинки і тд)

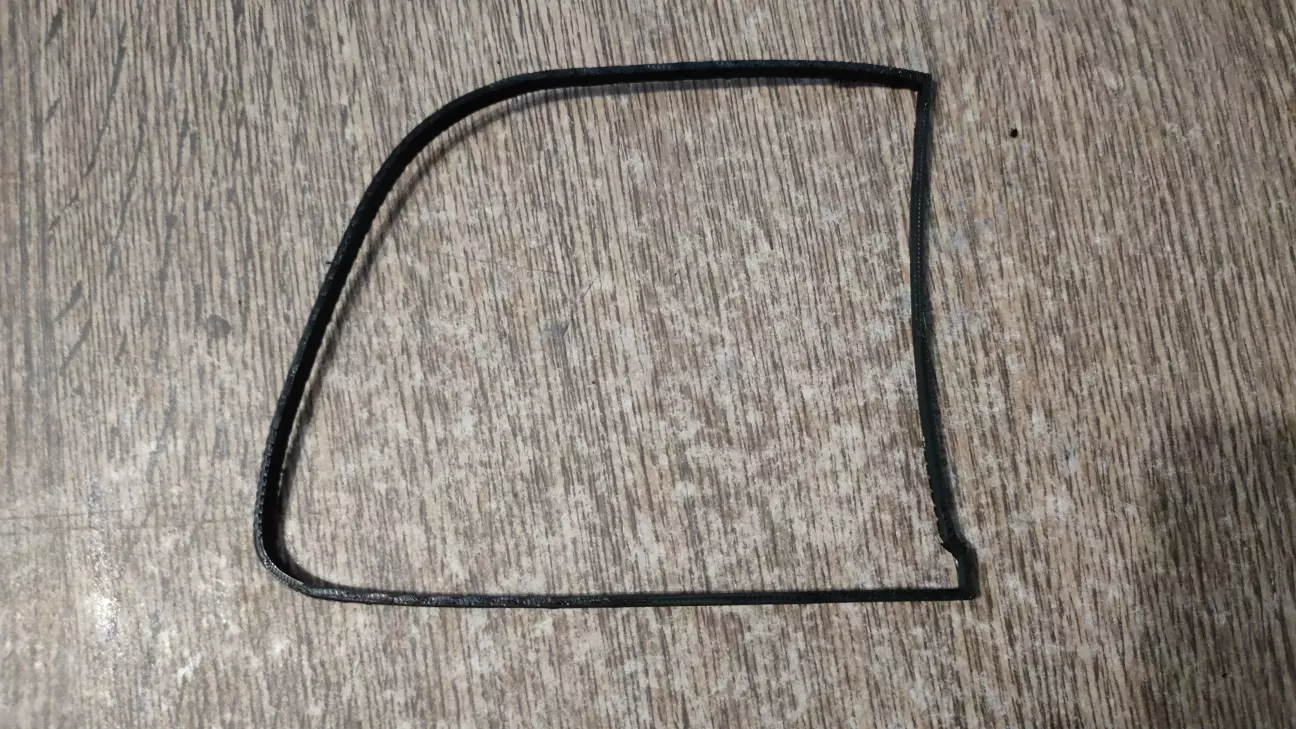

Далі роздрукував для проби саму рамку, по периметру, щоб подивитись, на скільки точно підігнав форму

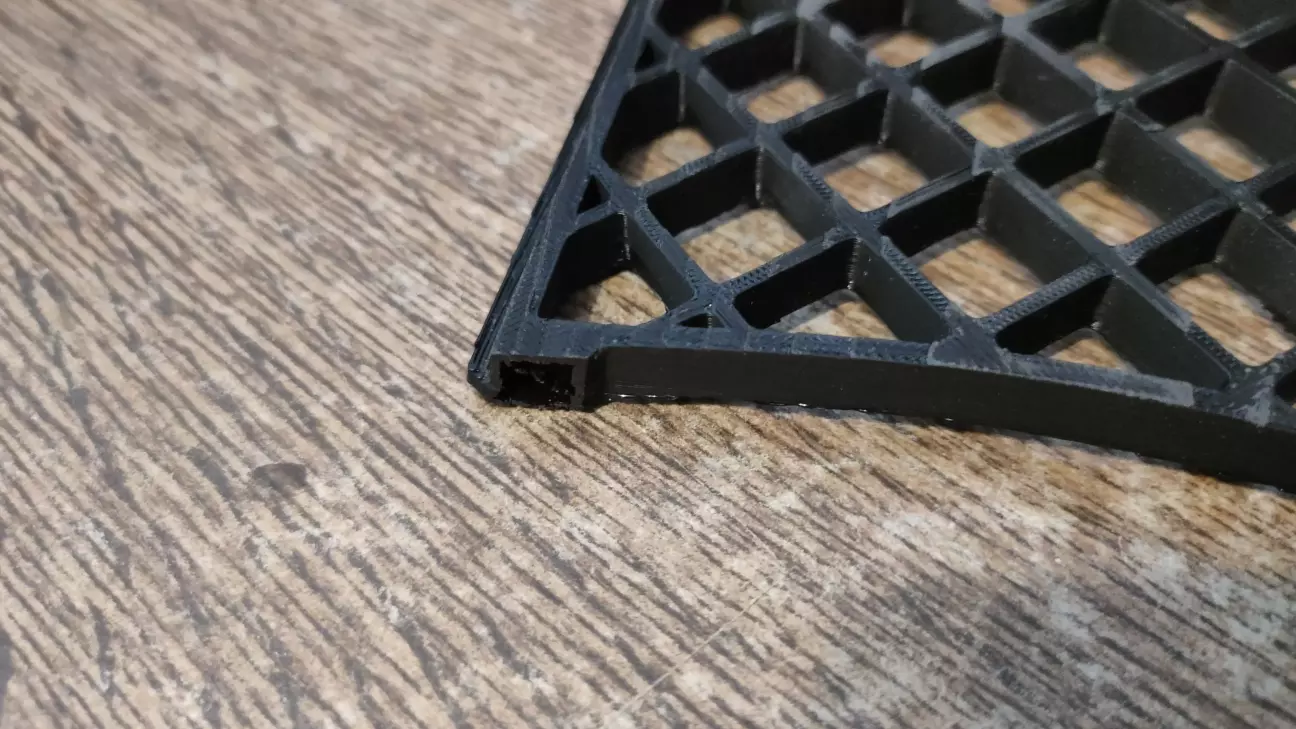

Примірка показала, що майже ідеально попав. В одному місці треба було зробити рівніше, і ще в одному - припідняти кут

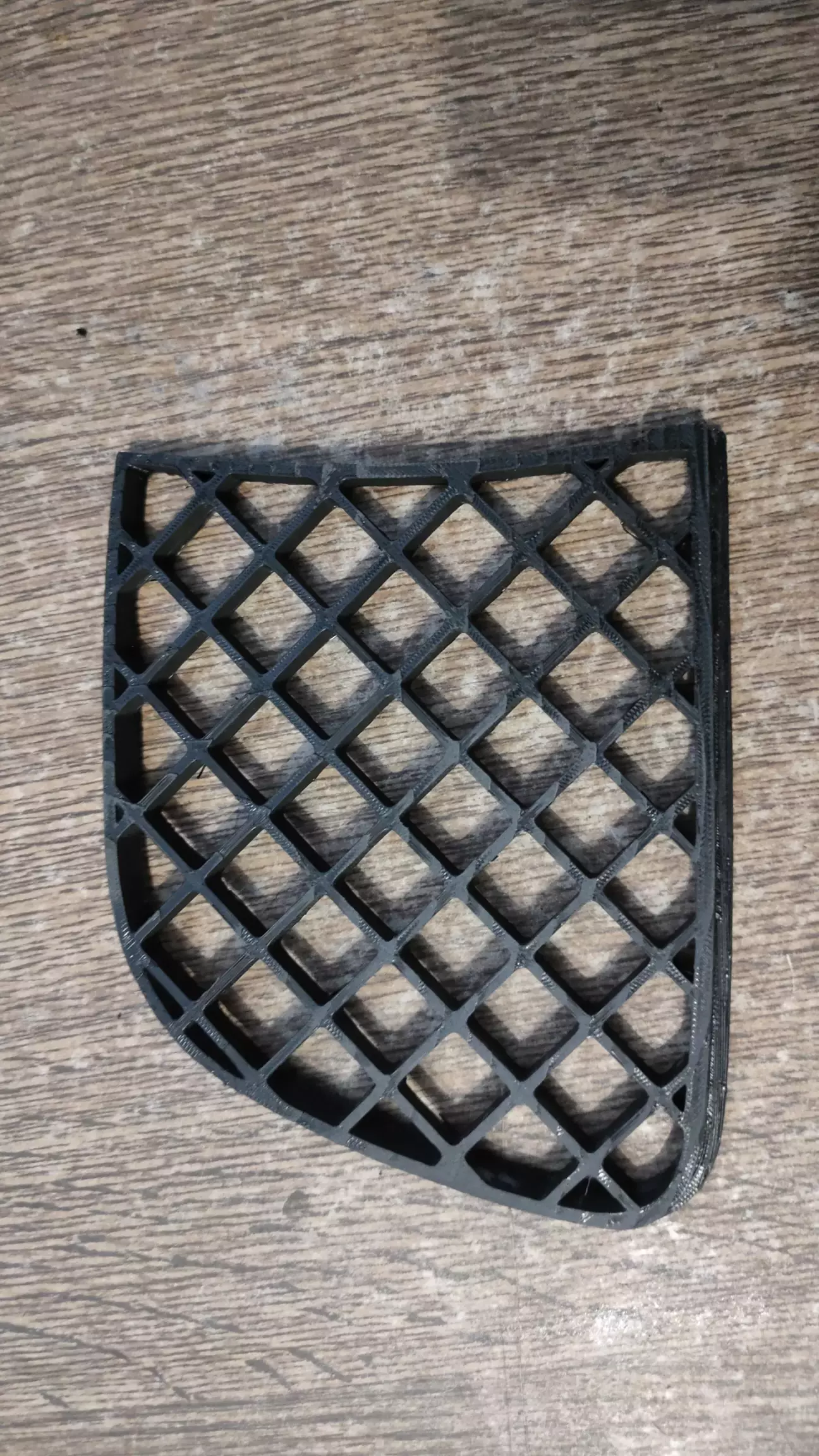

Далі пробний варіант усієї сітки, але без кріплень, про них пізніше. Друкував з мінімальним заповненням, з PLA пластику, для примірки підійде

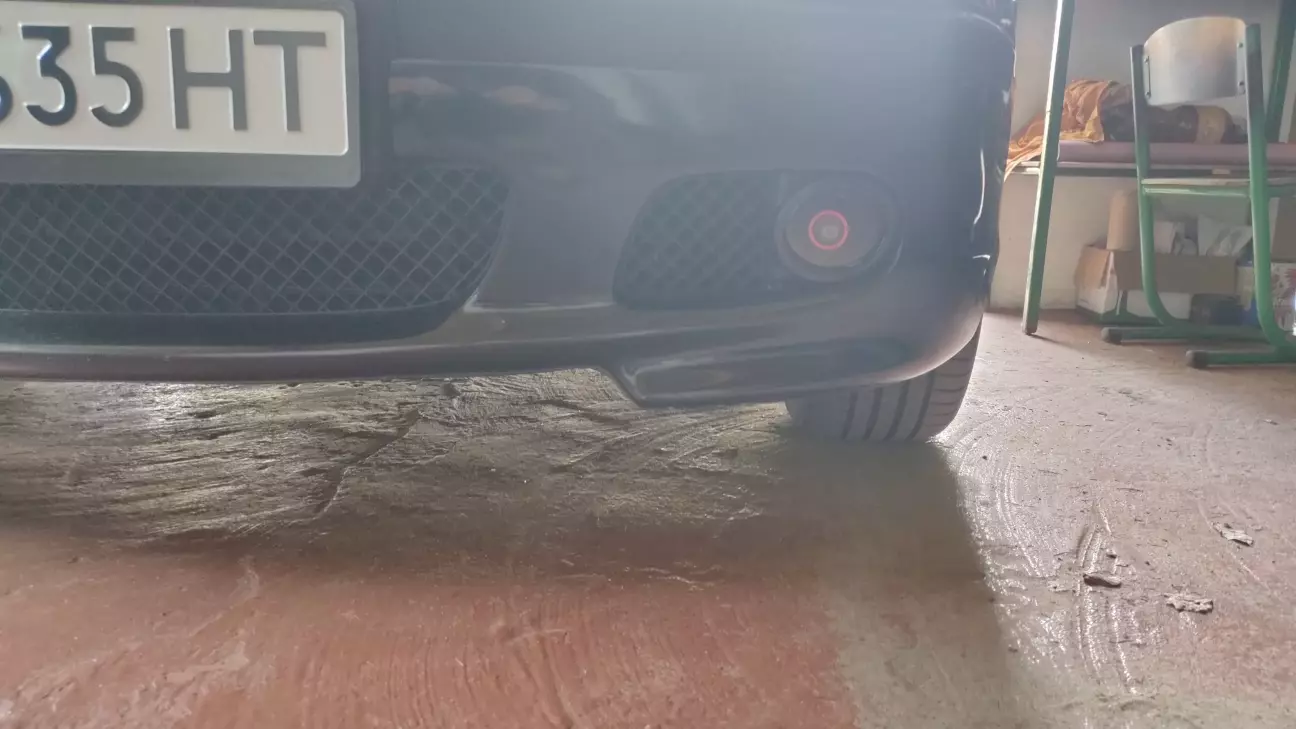

Прикинув на машину, все супер гуд, вигляд має

Примірка показала, що треба підрізати модельку в двох місцях

Поправив модельку. І кілька слів про кріплення. Спочатку думав зробити якісь защолки, але тут "в прольоті", в бампері нема за що зачепитись. Потім був варіант "на болти", але колективний розум "клубу е46" відкинув цей варіант, ну, точніше, проголосувало півтора десятка людей, консенсусу не дійшли, тому я забив на це і причепив на тонкі чорні стяжки. Нажаль, без втручання в бампер не обійшлось, довелось зробити три маленькі отвори - перший на найбільш видному місці, на решіточці там зроблений невеликий виріз, в який падає стяжка. Другий отвір взагалі не видно, поки не заклянеш впритул, а третій - відносно не помітний з відстані більше ніж пів метра

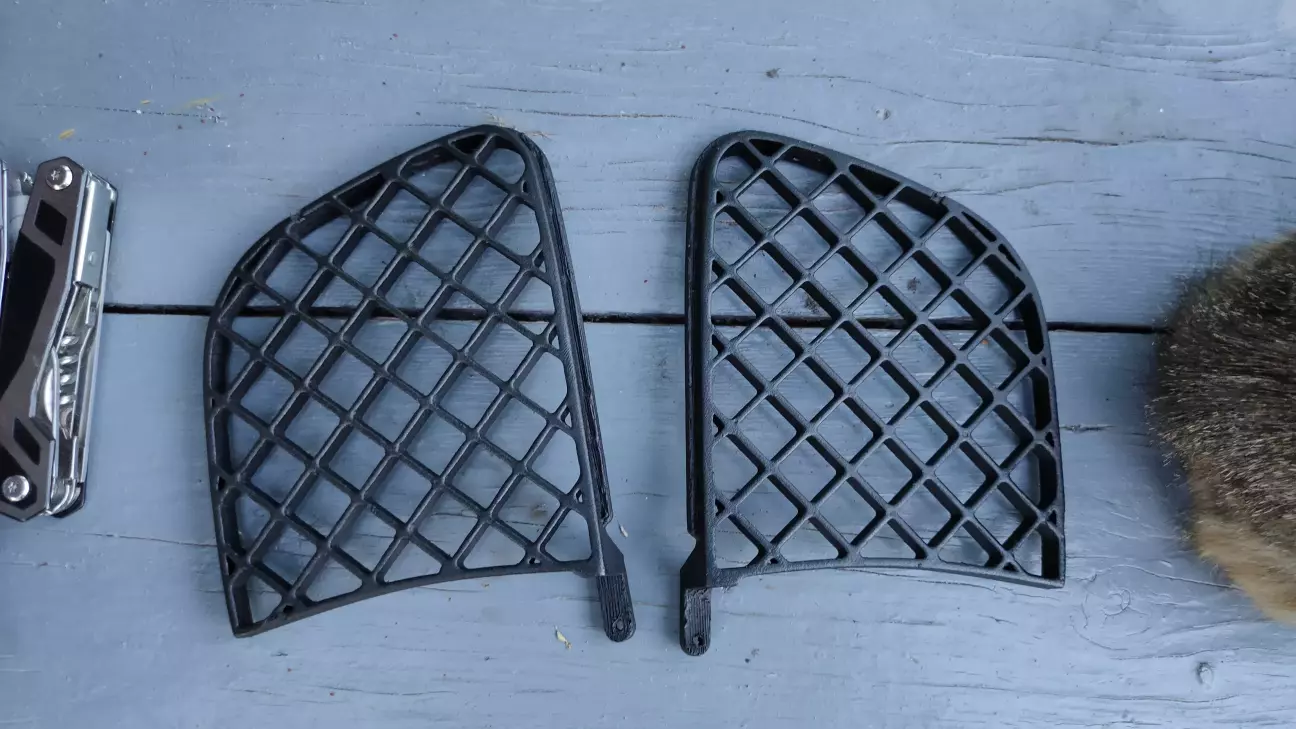

Тут процес друку. На стіл не влізли дві сітки разом, друкував по одній. Фінальний варіант друкував уже з PetG, і з заповненням 100%. Деталь вийшла монолітна

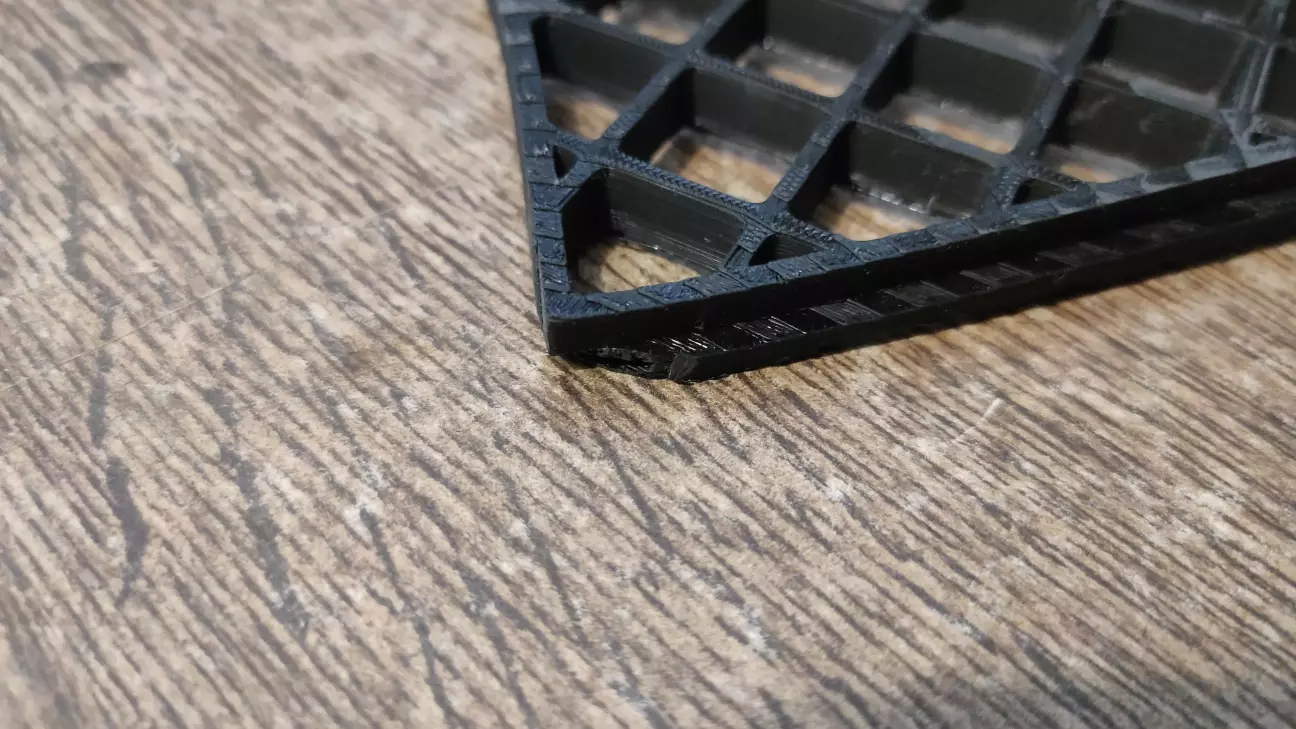

Після друку зашліфував сітки, бо на них дуже добре видно "сходинки" шарів пластику

Місцями довелось паяльником запаювати прогалини. Але то дрібниці, їх там було кілька штук

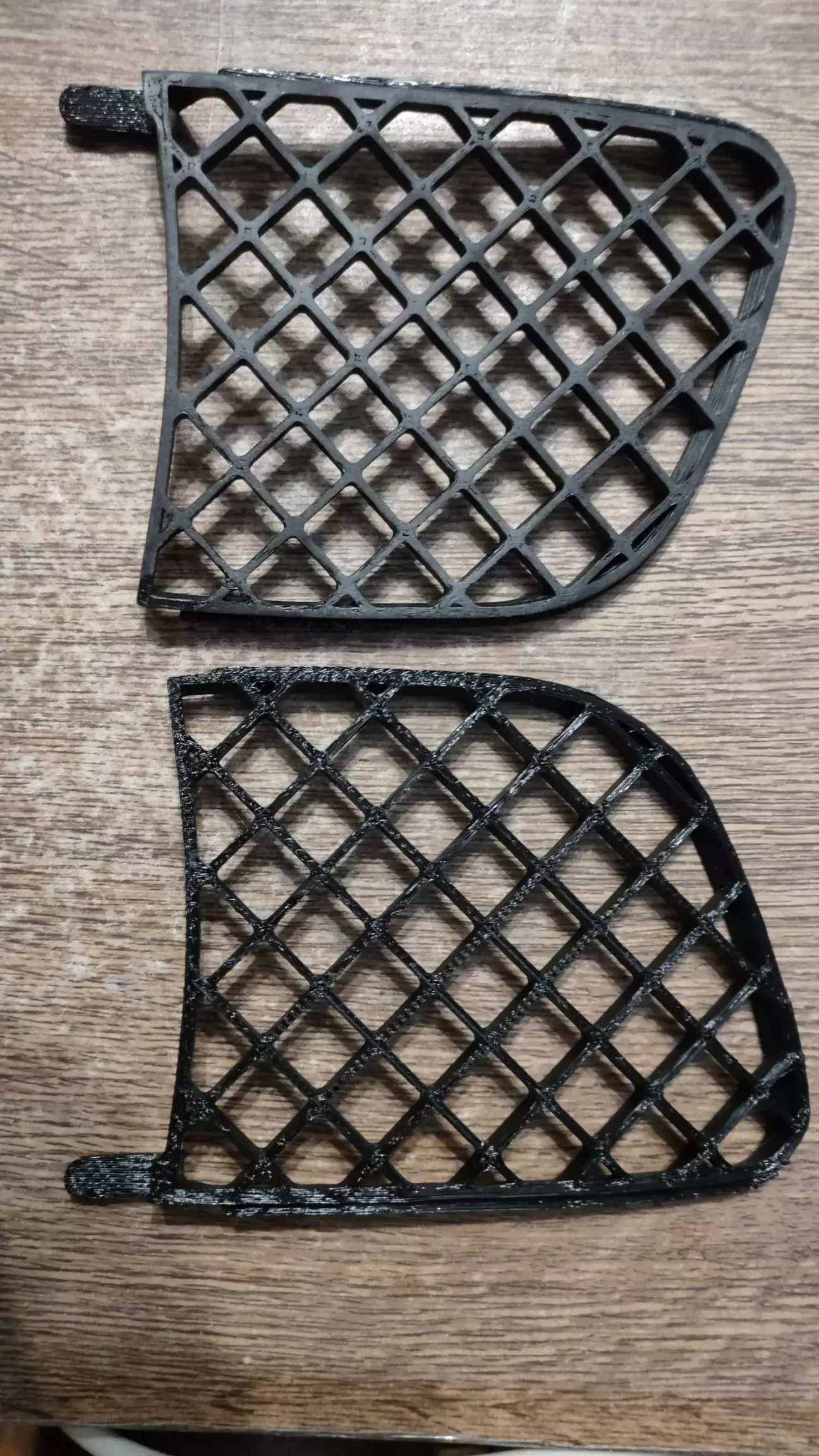

Запаяв, ще раз перетер. Наніс один товстий шар прозорого грунту для пластку і пофарбував структурною фарбою в два товсті шари (тут на фото видно отвір для третьої стяжки і виріз для першої)

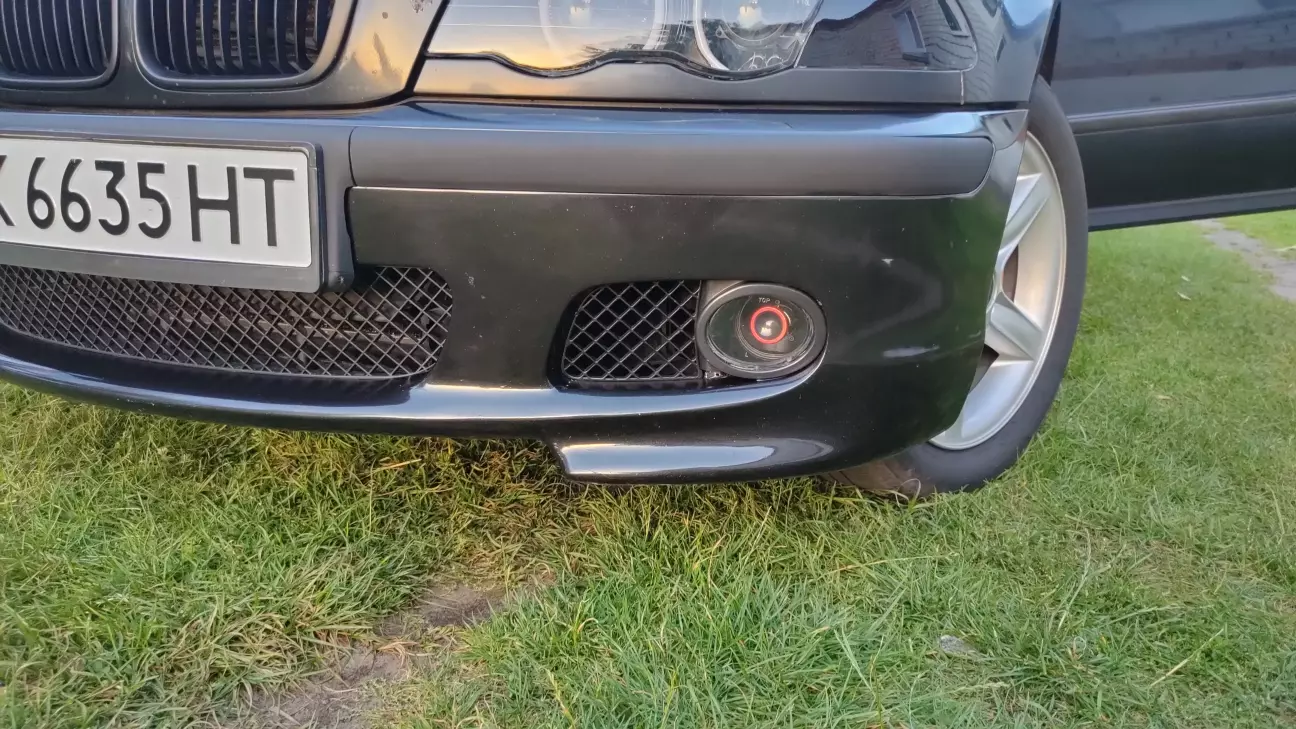

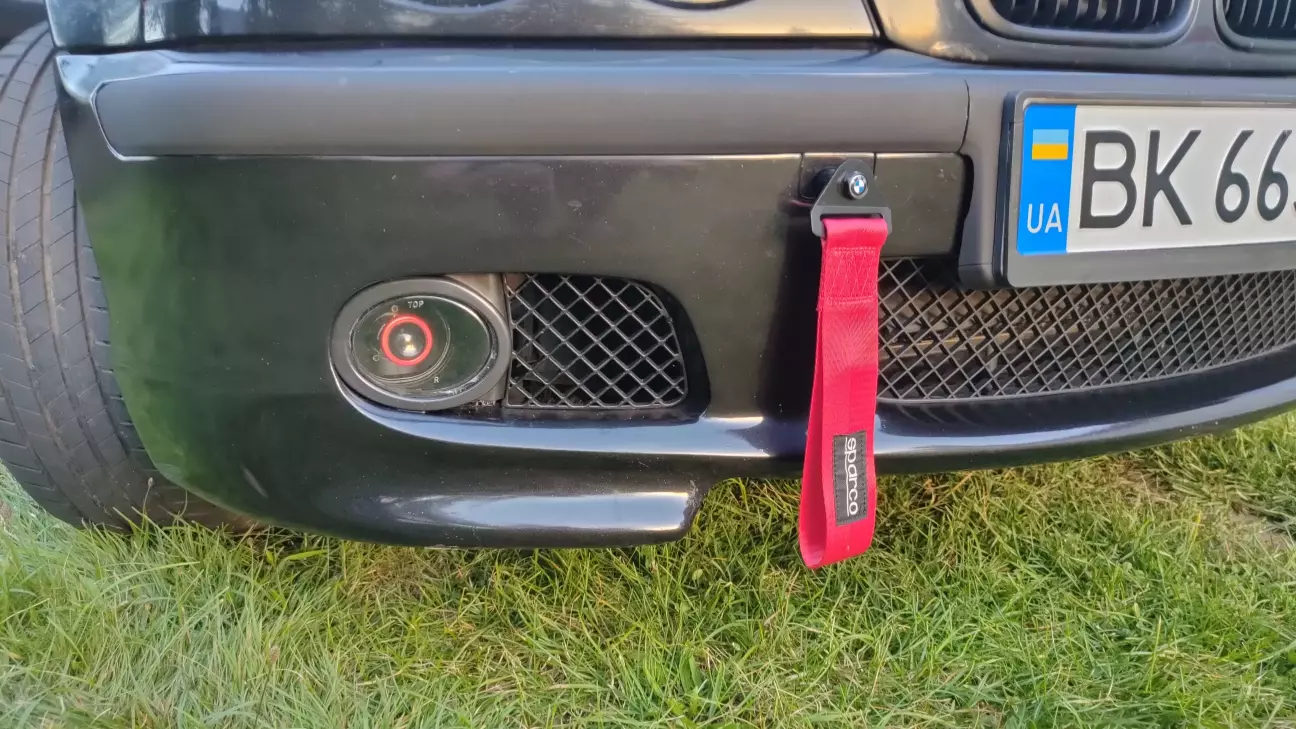

Поставив на машину і довольний результатом як слон 😁

Якщо когось зацікавили такі сітки, то звертайтесь в повідомлення або коментарі, будемо домовлятись)

Дякую за увагу!

P/S/

      Нові сіточки темніші ніж центральна, але то не важливо. Може з часом пофарбую і центральну, бо її ще треба в кількох місцях клеїти
