Audi A4 (B8) ()

Допоможіть з підключенням камери

Я їжджу на Audi A4 (B8), Daewoo Sens
Рубіжне, Україна

Камера

Камера

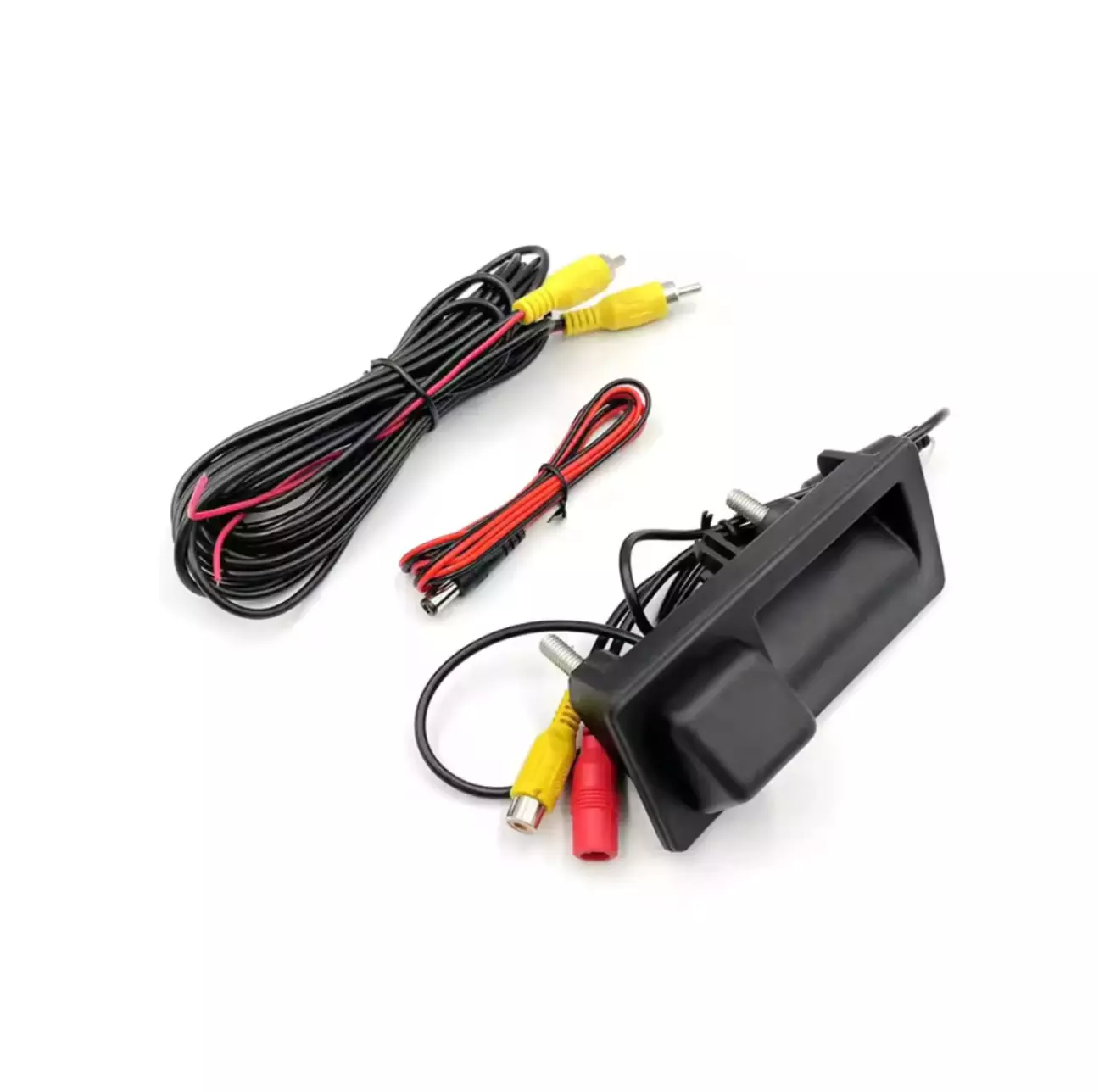

всім доброго вечора. Не можу розібратись з підключенням камери до головного устойства андроїд у своїй ауді. Жовті штекери добре зʼєднав. Красний також зʼєднав а що робити з маленькими червоними і одним чорним. Допоможіть будь ласка

Схожі компанії

«EMC-Elegant - виробник авточохлів»

Вітаємо на офіційній сторінці компанії EMC-Elegant. Ми виготовляємо модельні авточохли на сидіння та автокилимки за точними лекалами. Маємо мірки з 1000+ салонів авто та 15+ років досвіду. Наші чохли вже придбали 500 000+ автовласників. У виробництві використовуємо якісні та перевірені матеріали від польского виробника: екошкіра, автотканина, антара (штучна замша). Надаємо...
Реклама
Зимова вигода: знижка -1000 грн на ремонт авто!
Опубліковано: 28 серпня 21:37
10 0 0
Попередній запис
Покупка резины continental

Коментарі

Щоб залишати коментарі, потрібно авторизуватись.
Автор Я їжджу на Audi A4 (B8), Daewoo Sens
Сьогодні китайчик кинув схему як підключити камеру до устройства андроід. Нічого не треба взагалі думати включив тюльпани і зробив одну скрутку. І все запрацювало доволі добре.
29 серпня 21:57
Без коліс :(
Червоний acc+12v на блок запобіжників, знайти запобіжник на якому з'являється живлення після включення запалення (інший варіант на лампу заднього ходу), чорний маса. Стосовно коротких проводів на тюльпані, один на магнітолу інший на лампу заднього ходу.
29 серпня 10:18
Автор Я їжджу на Audi A4 (B8), Daewoo Sens
Yan
Червоний acc+12v на блок запобіжників, знайти запобіжник на якому з'являється живлення після включення запалення (інший варіант на лампу заднього ходу), чорний маса. Стосовно коротких проводів на тюльпані, один на магнітолу інший на лампу заднього ходу.
Yan, все підключив камера показує тільки замітив одну штуку що коли просто запалення ввімкнено то камера працює а коли запускаю авто то сигнал пропадає. Що робити хто під скаже?
29 серпня 17:39
Я їжджу на Dodge Challenger, Ford Mustang (6G)
Якщо я правильно зрозумів з фото, то по логіці чорний має бути на заземлення до кузову, а червоний підключатися до заднього ходу (врізатися в проводку ліхтарів), та ще один кабель який залишається - йде на живлення 12v

Більш точно має бути прописано в інструкції яка має йти в комплекті з камерою
28 серпня 23:08
Автор Я їжджу на Audi A4 (B8), Daewoo Sens
Pollock
Якщо я правильно зрозумів з фото, то по логіці чорний має бути на заземлення до кузову, а червоний підключатися до заднього ходу (врізатися в проводку ліхтарів), та ще один кабель який залишається - йде на живлення 12vБільш точно має бути прописано в інструкції яка має йти в комплекті з камерою
Pollock, так на червоному тюльпані має два проводи чорний на якись болт а червоний на лампочку. А що робити з проводами на жовтому тюльпані вони ж пообидві сторони. Один пишуть треба зʼєднати з асс на магнітолі а ось інший що потрібно до лампочки чи він не потрібен взагалі?
28 серпня 23:23
Я їжджу на Dodge Challenger, Ford Mustang (6G)
Qiperius
Pollock, так на червоному тюльпані має два проводи чорний на якись болт а червоний на лампочку. А що робити з проводами на жовтому тюльпані вони ж пообидві сторони. Один пишуть треба зʼєднати з асс на магнітолі а ось інший що потрібно до лампочки чи він не потрібен взагалі?
Qiperius, на форумах наче пишуть, що додатковий тонкий червоний провід біля RCA (жовтого) тюльпану треба зʼєднати між +12v від задньої передачі та входом “Reverse” (або “Back” / “Reverse Detect”) на магнітолі.
28 серпня 23:30
Автор Я їжджу на Audi A4 (B8), Daewoo Sens
Pollock
Qiperius, щось типу такого
Pollock, тоді я так розумію на болт як масу нічого чіпляти?
28 серпня 23:40
Я їжджу на Dodge Challenger, Ford Mustang (6G)
Qiperius
Pollock, тоді я так розумію на болт як масу нічого чіпляти?
Qiperius, не зовсім, картинка це як приклад куди чіпляти проводи з жовтого тюльпану, а чорний провід як ви і сказали раніше - потрібно до кузова прикріпити, бо це заземлення.
28 серпня 23:46
