Перехід з Sync 1 на Sync 3

Прийшов час зробити upgrade свого sync 1 на sync 3, бо sync 1 хоч мені був і вроді норм, але хотілось CarPlay/Android auto.

знайшов sync 3(без наві),по адекватній ціні, подумаши що штатна навігація мені не потрібна бо телефон буде завжди підключений і буде Android auto а там гугл мапс або waze. В комлекті сам sync 3, Рамка(Sony/підгрів/вентиляція), Хаб, проводка, і бонусом йшов бездротовий (CarPlay/Android auto).

Наскільки чув що робота  по заміні коштує від 100$. Ну вирішив сам зробити, що ж приступимо!

Інструмент:

• Маленька тріщотка 1/4
• Подовжувач 1/4
• Головка на  7
• Лопатка для знімання пластику
• Ніж (для зачистики проводів)
• Кліщі обтискні
• З'єднувачі проводів U-подібні
• Термоусадки
• ізолента
• Набір інструментів для видалення контактів

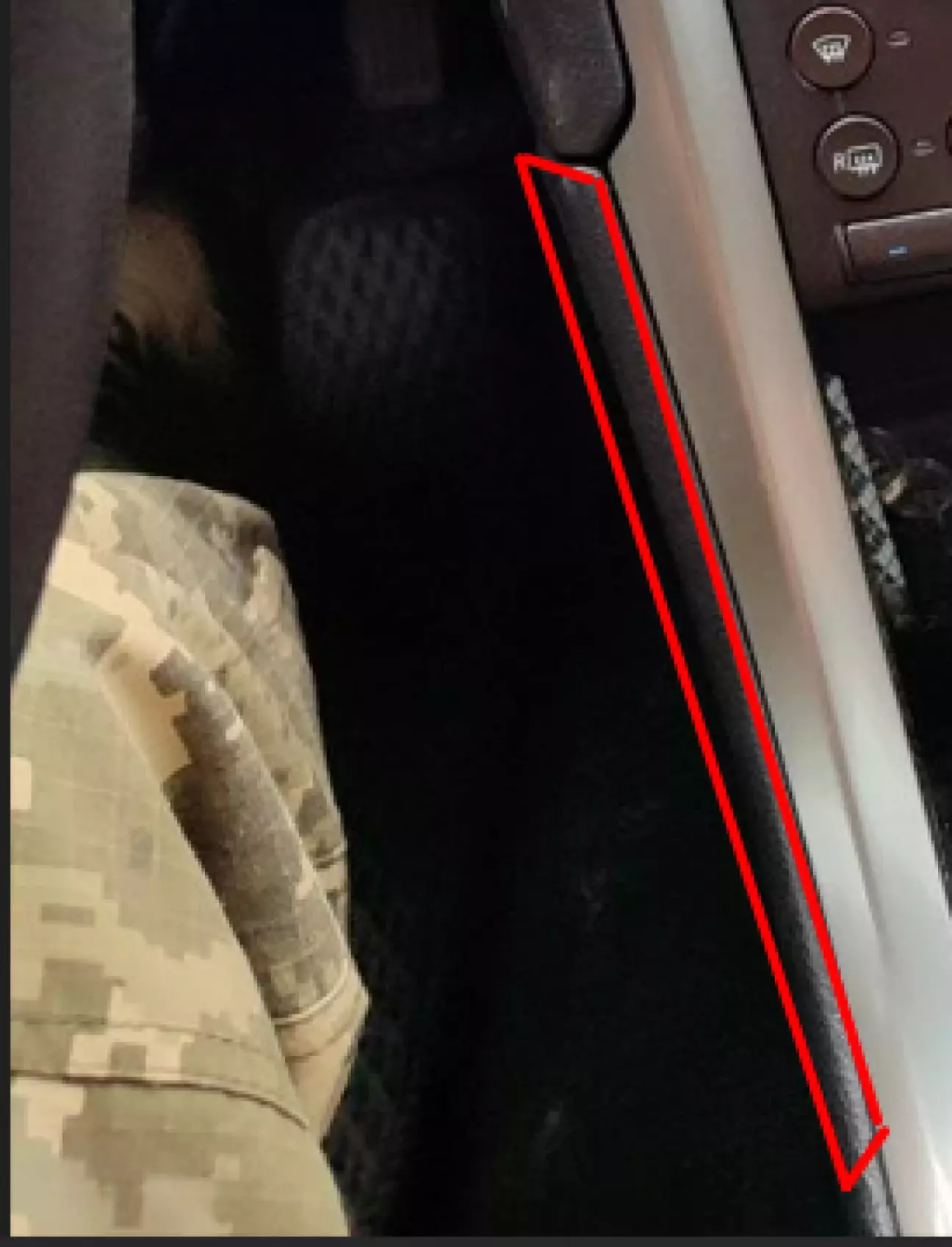

І так прешим ділом потрібно зняти збоку вставки, одна зліва, друга з права.

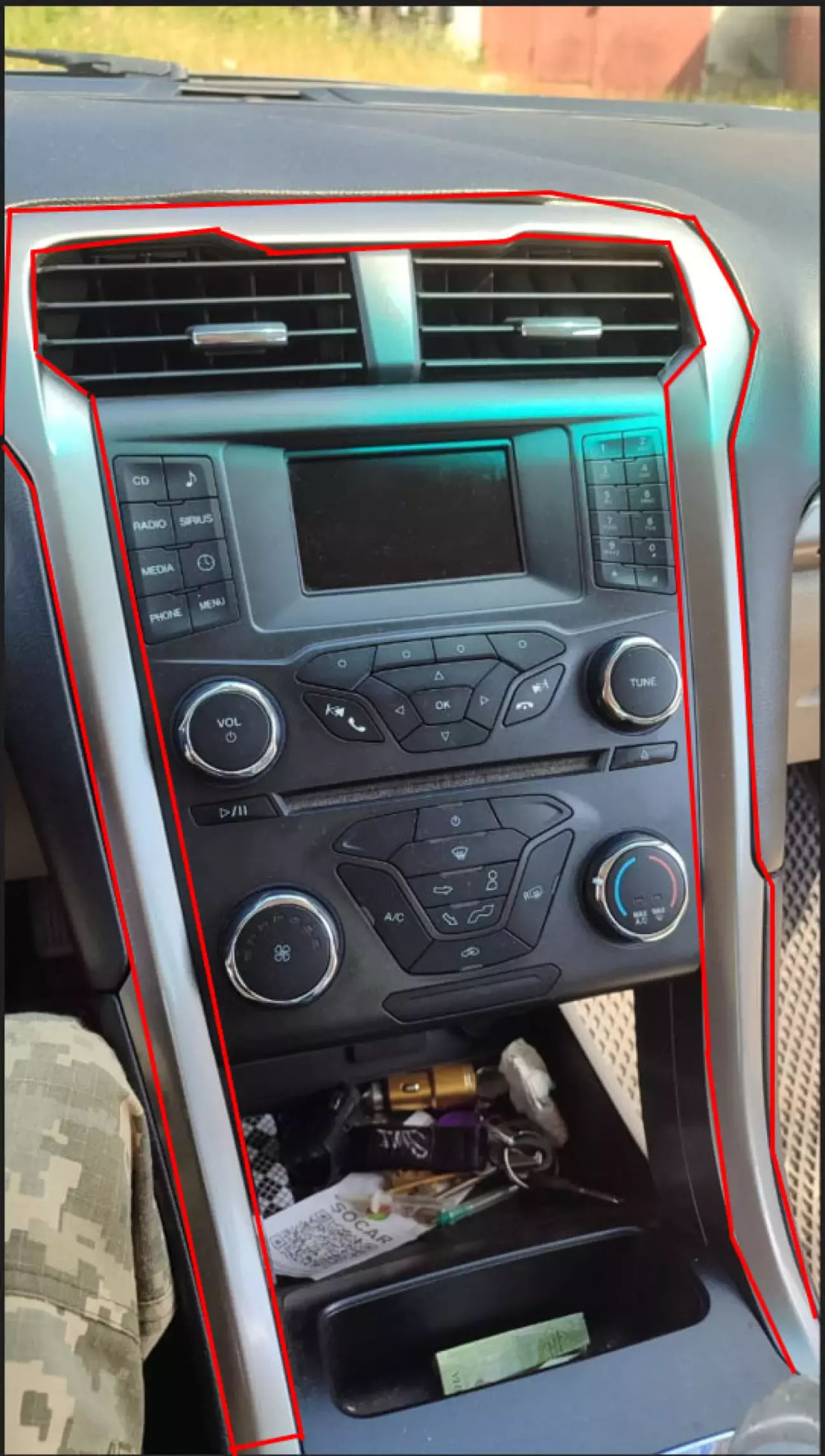

Далі демонтуємо сіру рамку і відкладаємо її всторону щоб не мішала.

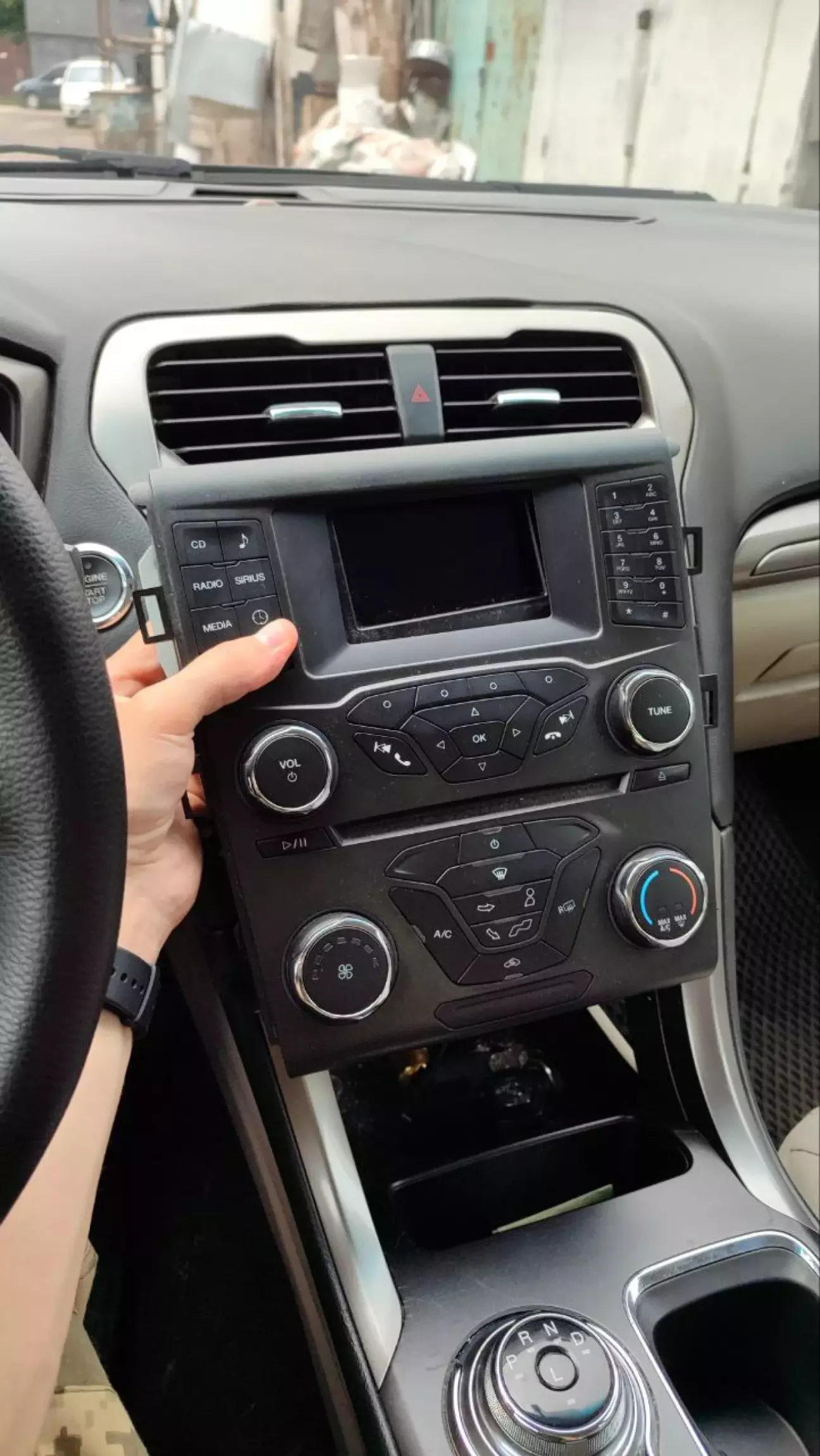

Після демонтажу сірої рамки в нас відкриється доступ до двох чорних болтів їх відкручуємо головкою на 7, після того як відкрутили наобхідно демонтувати основну рамку клімата та мультимедії вона закріплена зверху на металічних защолках і зниху на металевих направляючих, акуратно знімаємо і від'єднуємо з неї конектори.

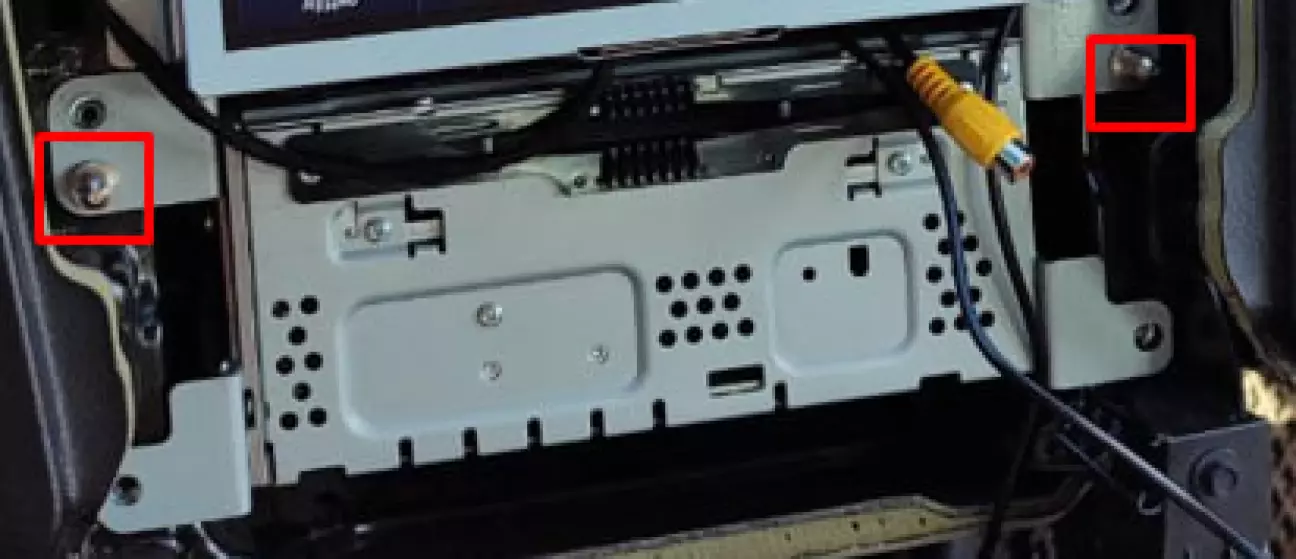

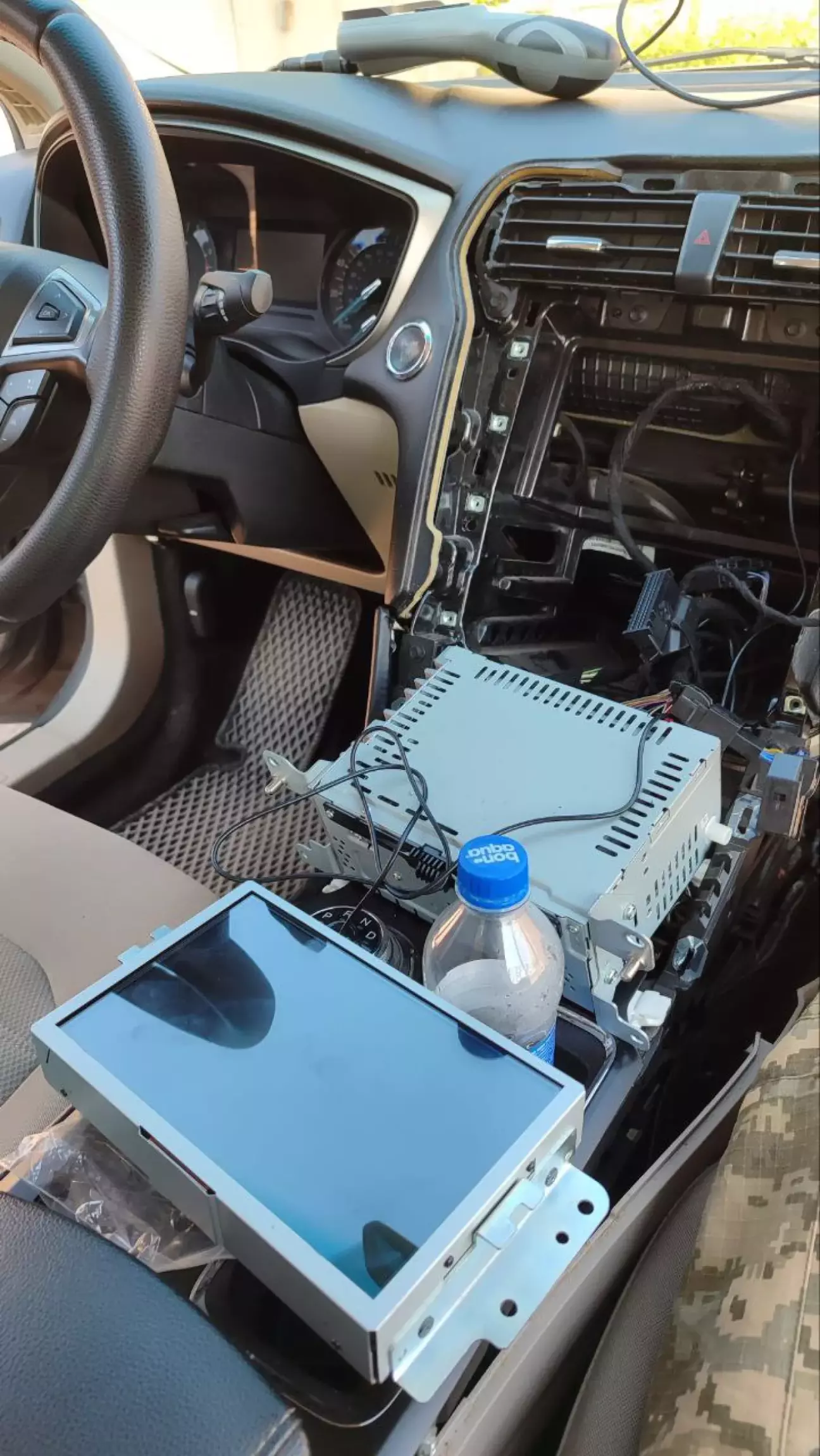

Відкладаємо всторону рамку від Sync 1,  далі ми бачимо 4 болта на 7 відкручуємо їх, демонтуємо екран, після цього всіх вище сказаних робіт повинно це виглядати так:

Починаємо прокладати проводку, спочатку потрібно протягнути кабель в низ до пасажиру і підєднати до блоку він там збоку витягується( нажаль фото не зробив)

далі з'єднюємо між собою фішки там все інтуїтивно зрозуміло тому на цьому увагу акцентувати не буду.

Після того як протягнули проводку і з'єднали між собою провода конекторами, потрібно зайнятись перепіновкою проводів, а саме камеру  і щоб адекватно працював клімат.

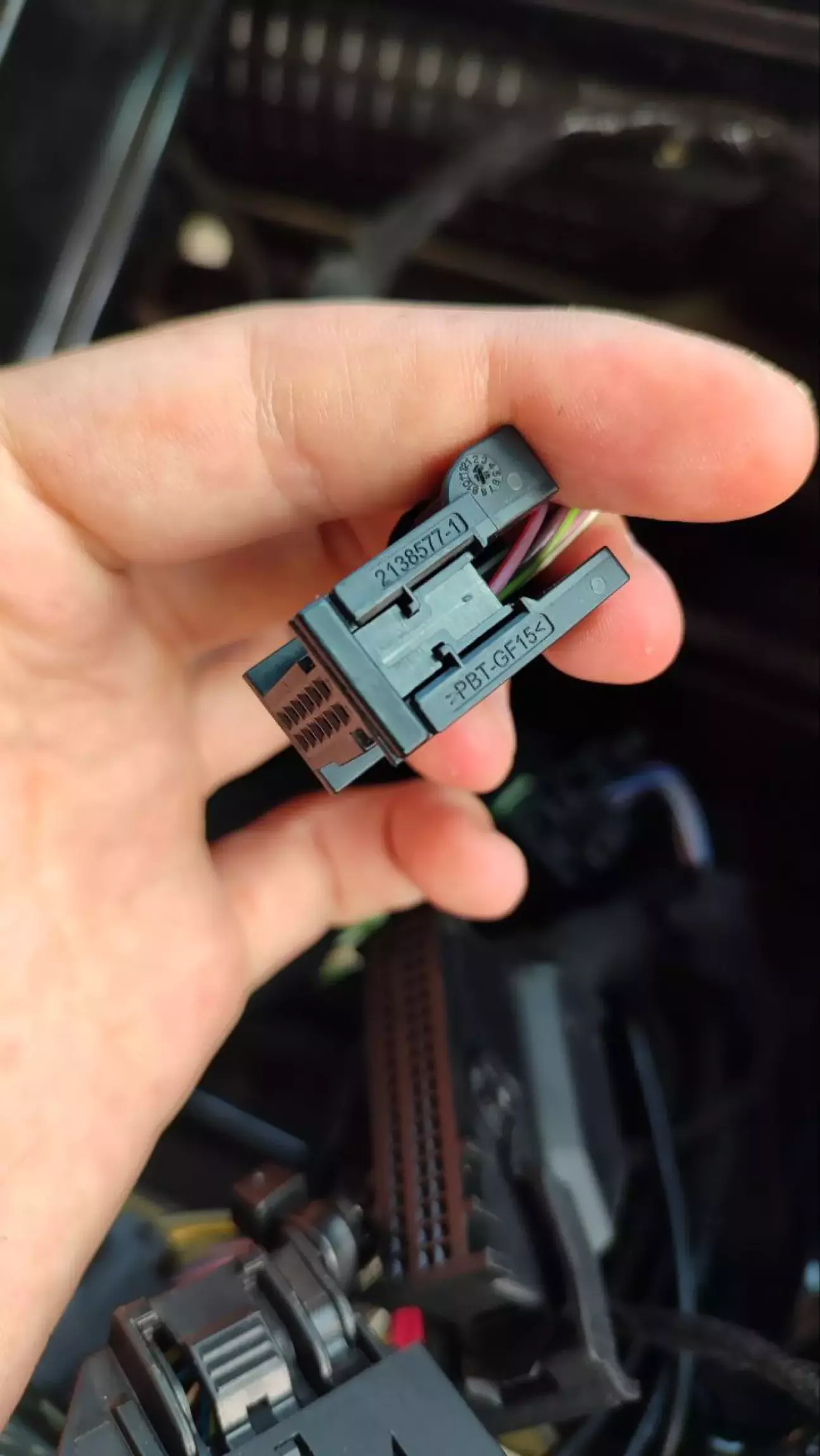

Першим ділом підключимо камеру, до сінку вона під'єднювалась через конектор до екрану Sync 1

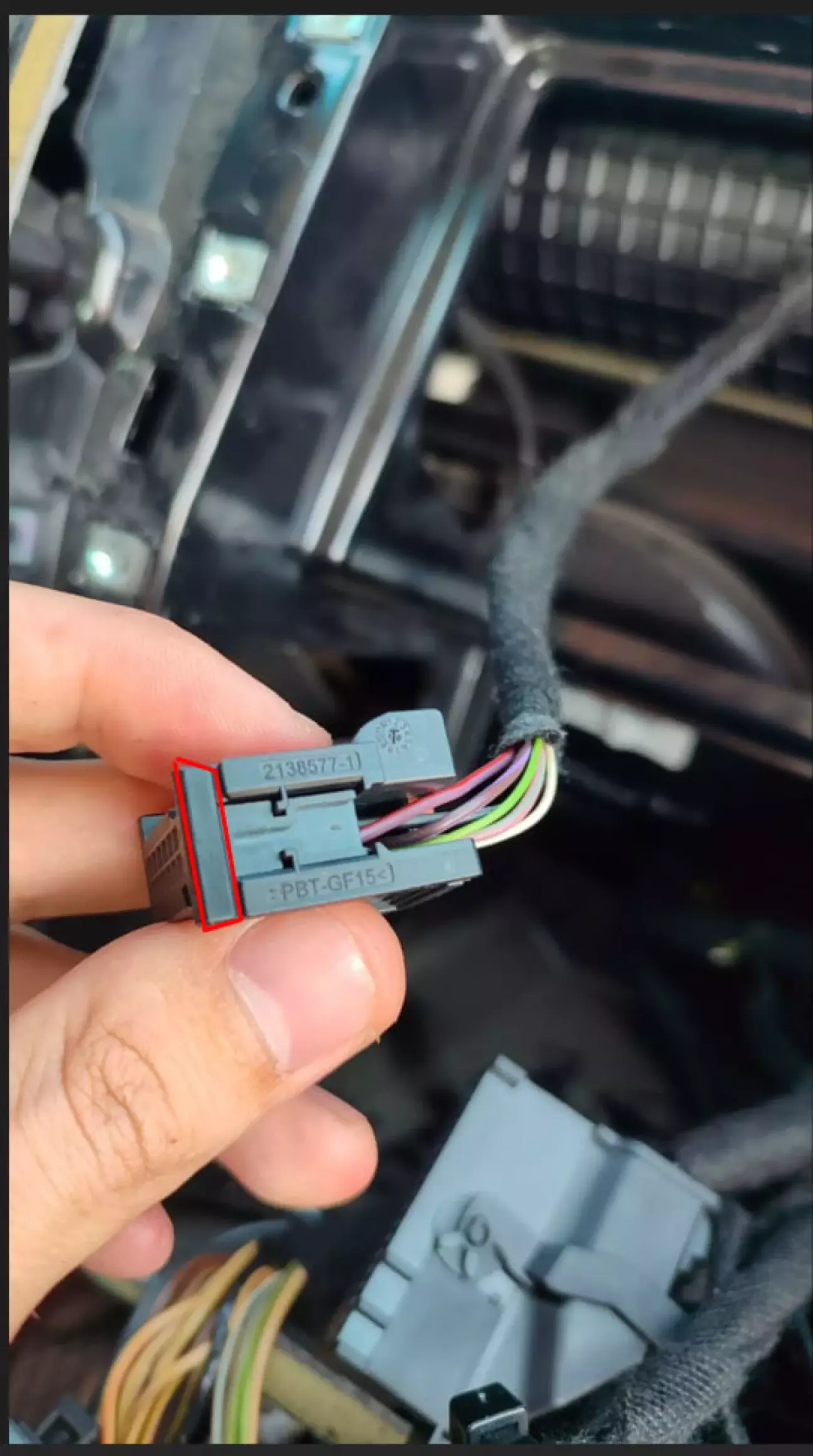

Щоб витягнути потрібні піни необхідно розібрати фішку для цього потрібно витягнути так званий замок

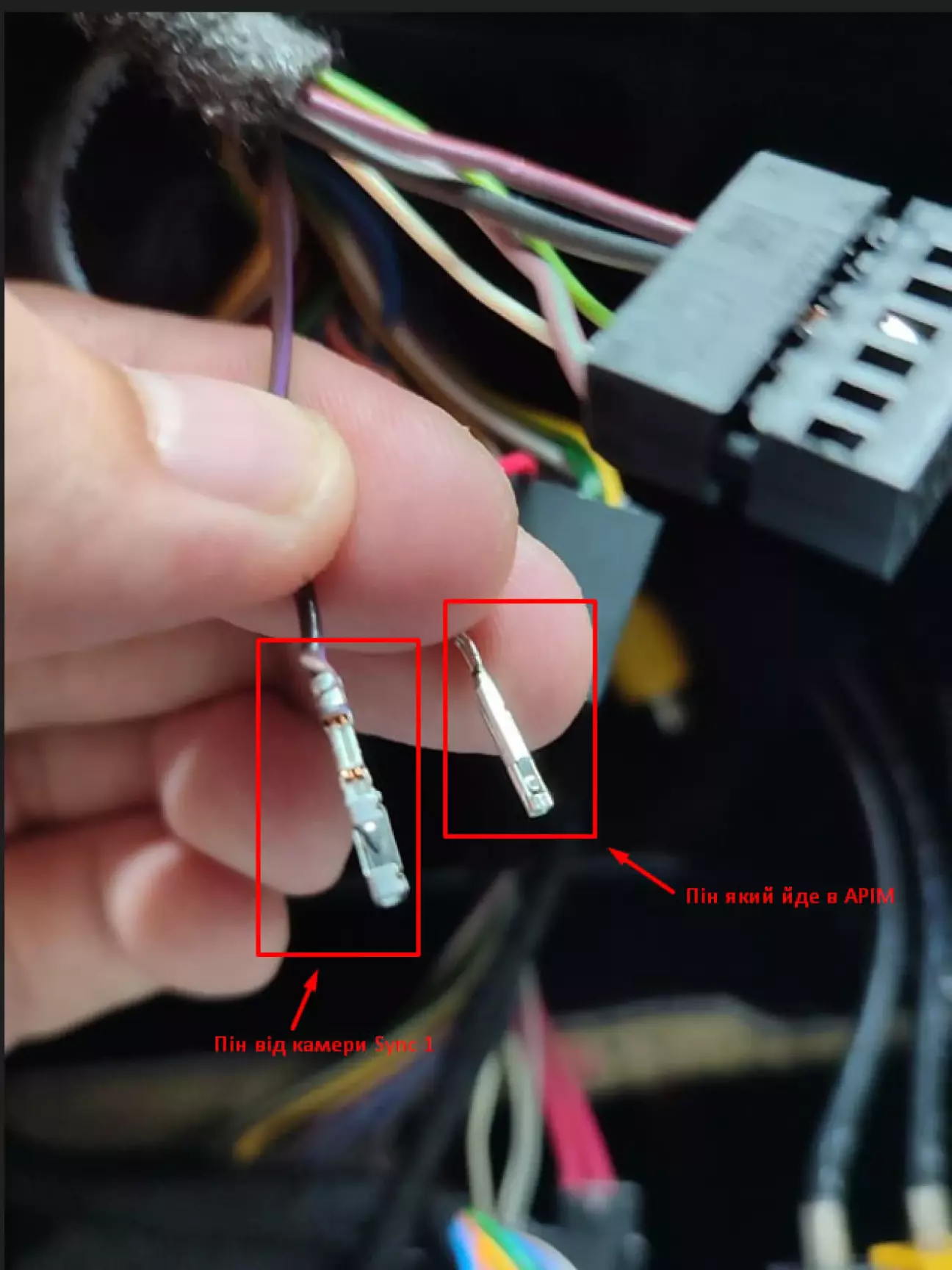

В ньому нам потрібні 6 і 12 провід їх розпіновуємо, УВАГА!!! піни які йдуть в цьому коннекторі не підходить в роз'єм APIM(він йде в екран Sync3)

І тут виникає питання як впихнути не вприхуєме?

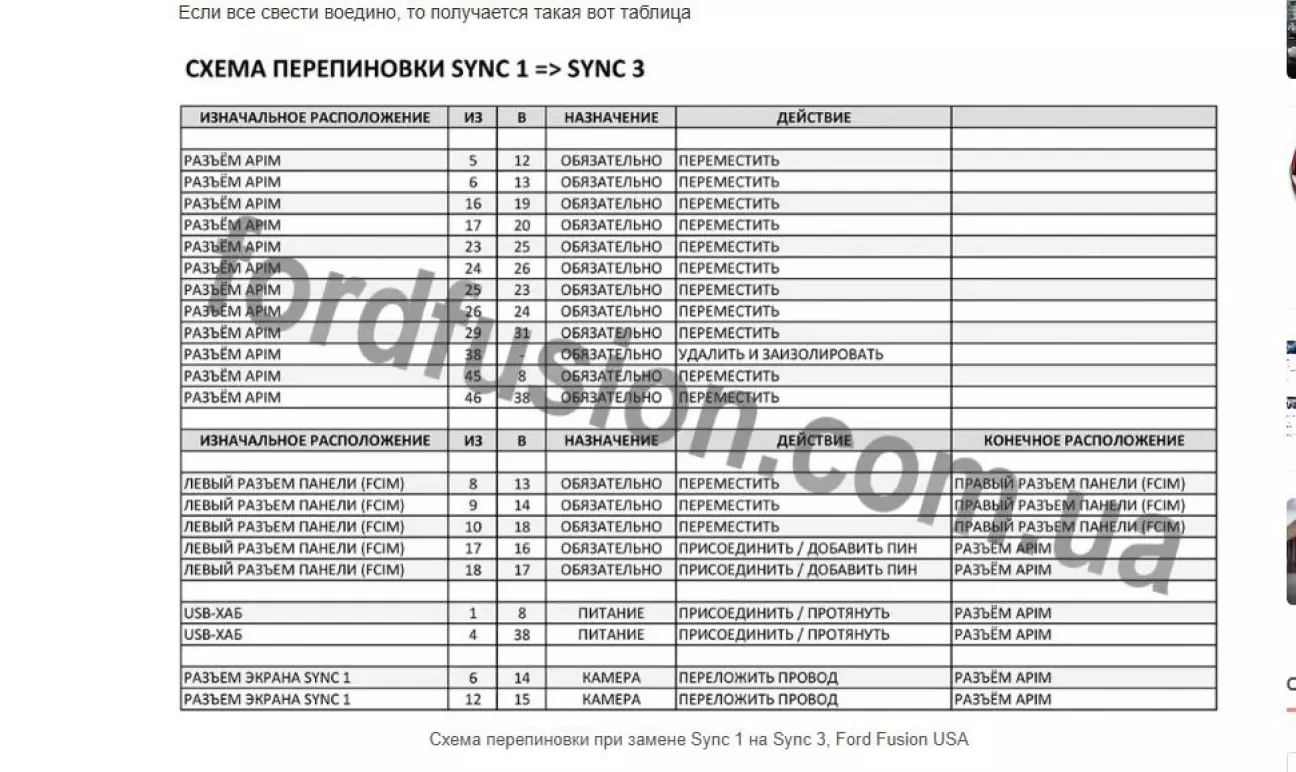

все просто ми відрізаємо пін який йде в Sync 1. зазвичай в проводці для переходу є Жовтий тюльпан і з нього йдуть два проводи червоний і чорний  нам потрібно зєднати їх між собою для того нам і потрібен зєднювач проводів. Який з яким проводом потрібно з'єднювати?  для цього нам допоможе таблиця яку я взяв на одному сайті

Після перепіновки, необхідно під'єднати хаб там йде один кабель USB і живлення  обираємо місце де хочемо ставити хаб підлокотеі чи в консолі і підєднуємо їх, переконайтесь чи вистачить довжени кабелю для підключення в підлокотніку мені не вистачило і я вирішив поставити його в консоль.

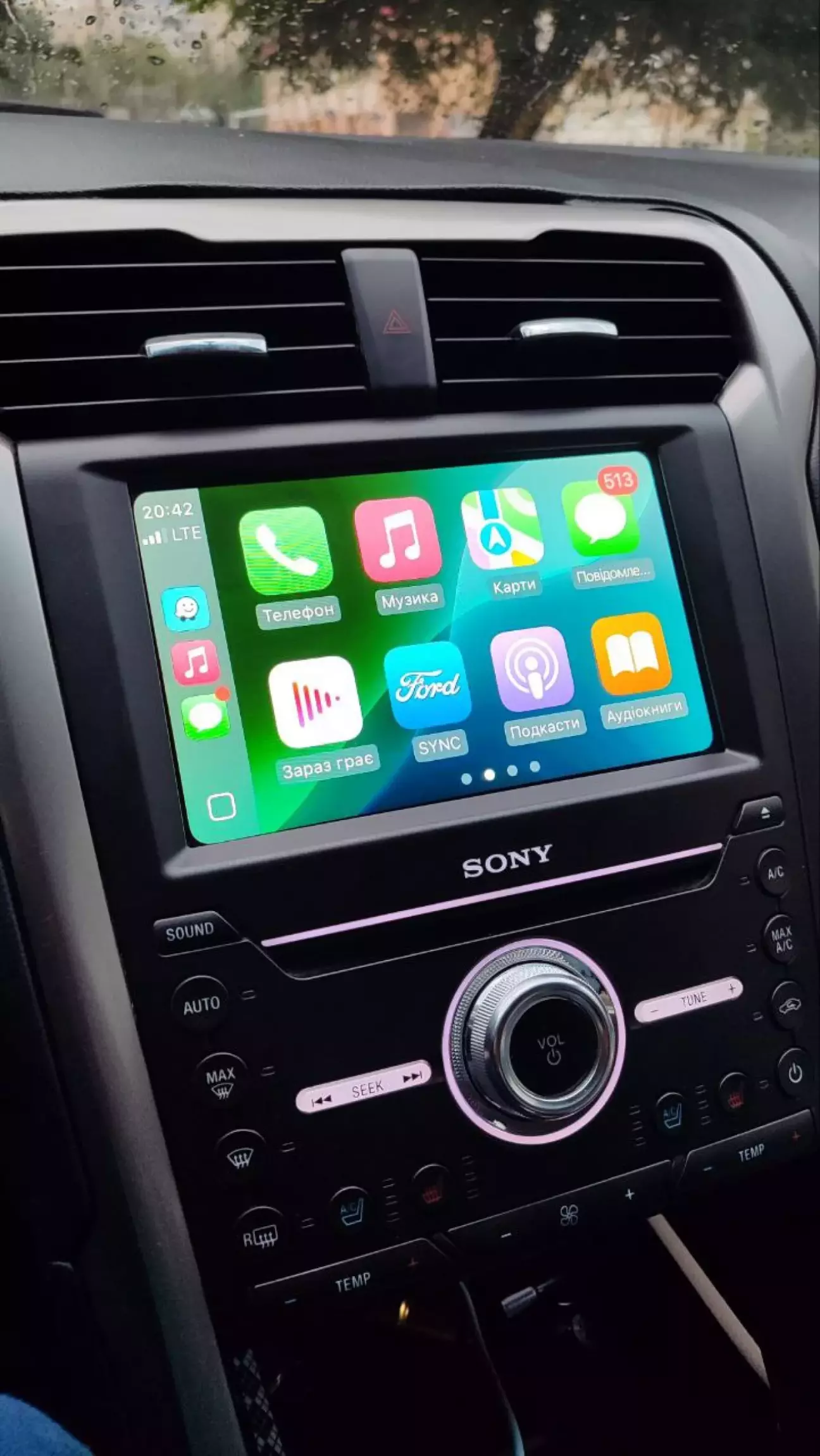

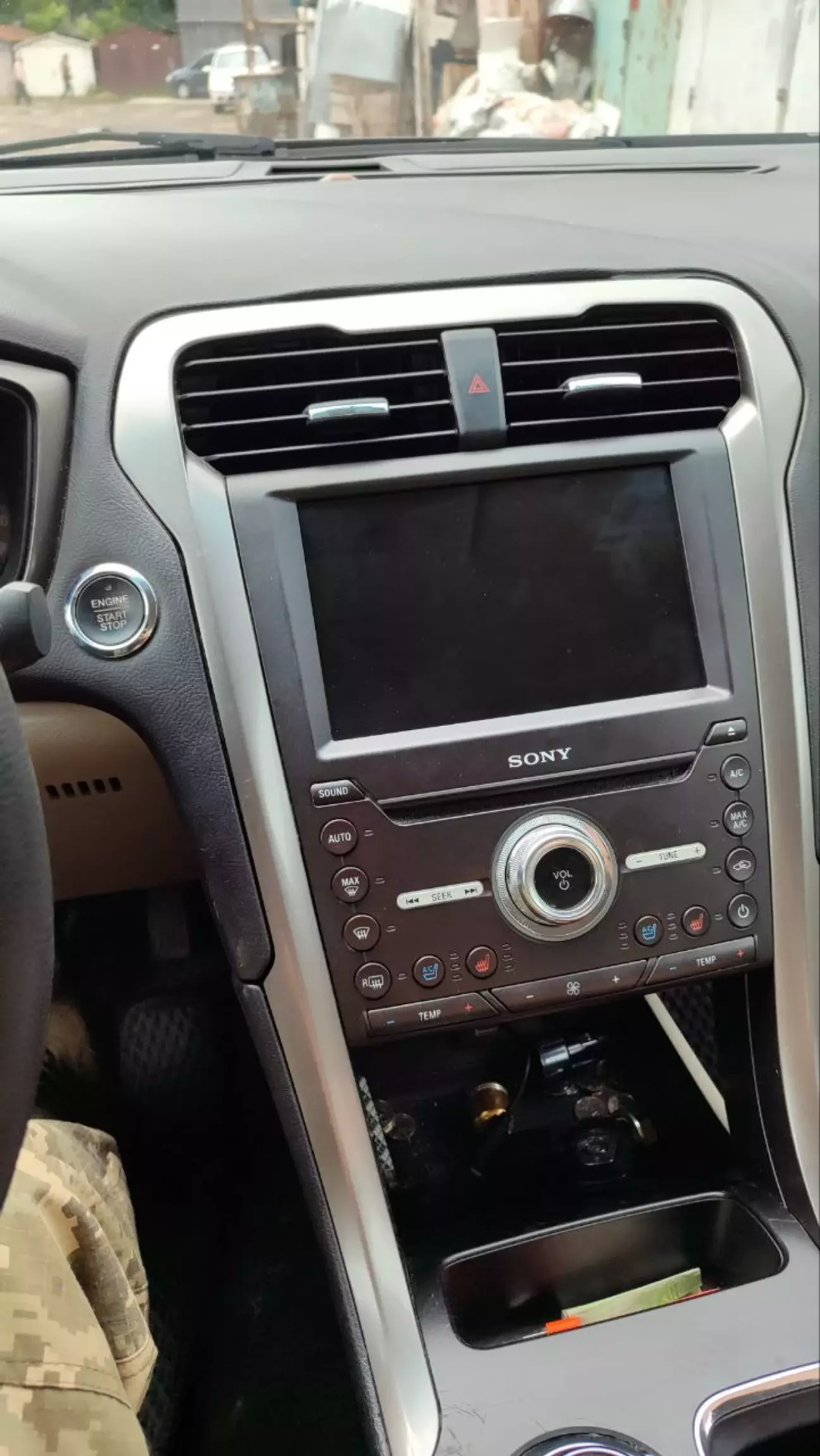

і отримуємо кінцевий результат Sync 3

P.S На швидку руку написав цей гайд, після підключення все працює чудово, єдине що я не зробив це не підключав два піна в таблиці пише добавити чи підключити в  APIM, поки не чіпаю їх, ще стикнувся з проблемою, перший раз я пробував розпіновувати їх голкою(Краще купити ключі для розпіновки, після покупки їх набгато акуратніше і швидше йде робота) і  пошкодив кабель(пін) і камера погано виводила зображення, пінів в україні необхідних не знайшов і в китаї теж, то замовив з алі кабель для переходу з sync 2 на sync  3, там витягнув необхідні піни і підєднав і все працює чітко.

Зробив я ще це все на початку літа але тільки зараз дійшли руки зробити допис

Якщо будуть запитання пишіть в коментарях постараюсь допомогти
