Схема запобіжників. Спроба розібратись

Всім привіт👋

Гортаючи електронний посібник користувача VW ID Unyx (https://www.id.unyx.com/user-manual ) виявив що китайці надали обмежену інформацію по запобіжникам в авто.  😒

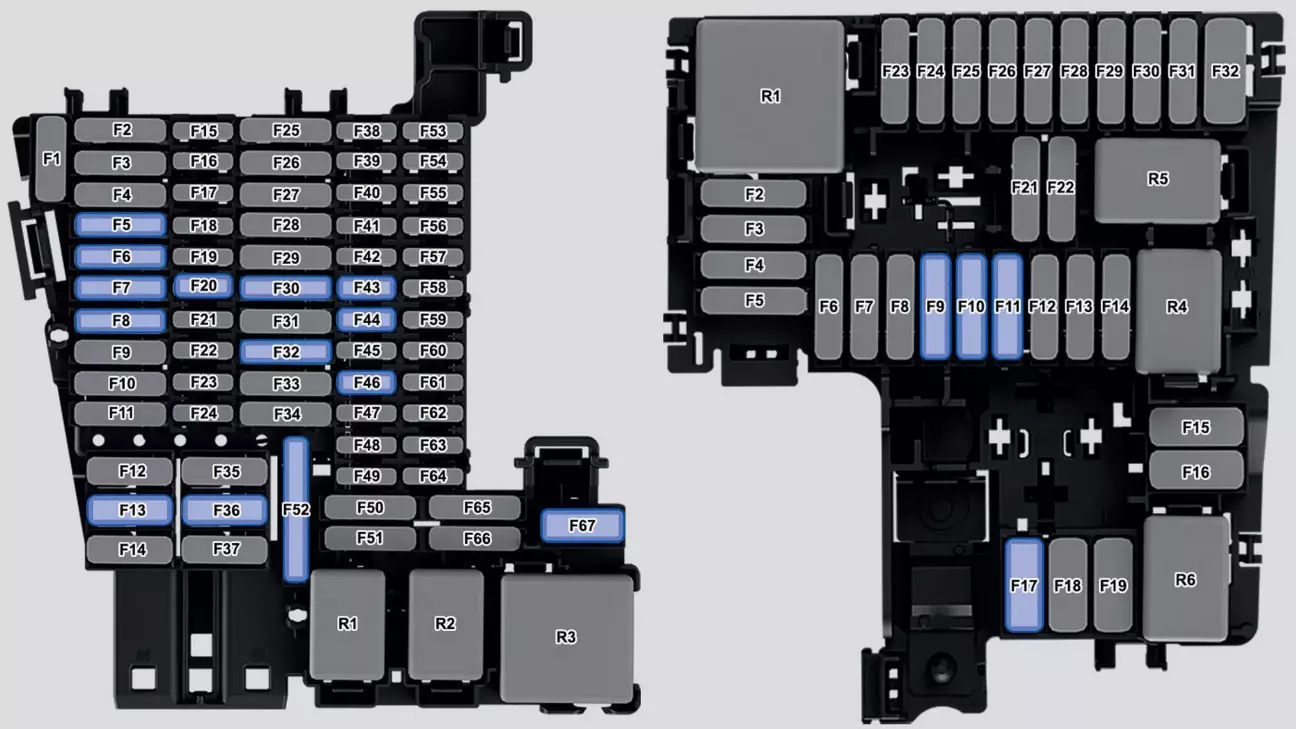

Ось схеми запобіжників в торпеді і під капотом, і китайці вказали лише ті запобіжники, які позначені синім. Про решту запобіжників і за що вони відповідають вони вирішили не вказувати.

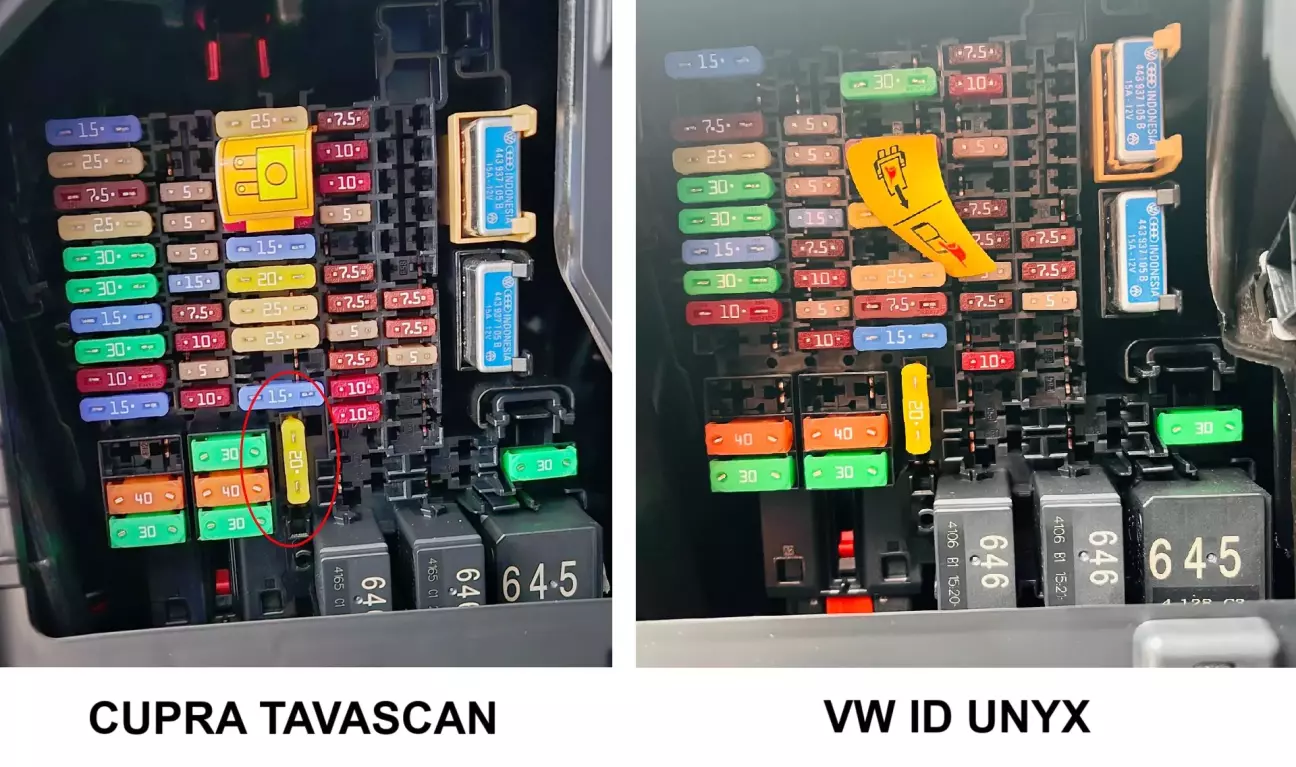

На допомогу прийшов посібник користувача Cupra Tavascan (брат Юнікса, але для європейського ринку). Для європейців виробник розкрив значення набагато більше запобіжників😁 Порівнявши фото підторпедних блоків запобіжників, а також тих запобіжників, які вказані в посібнику користувача Юнікса, зміг розкрити значення набагато більше запобіжників.

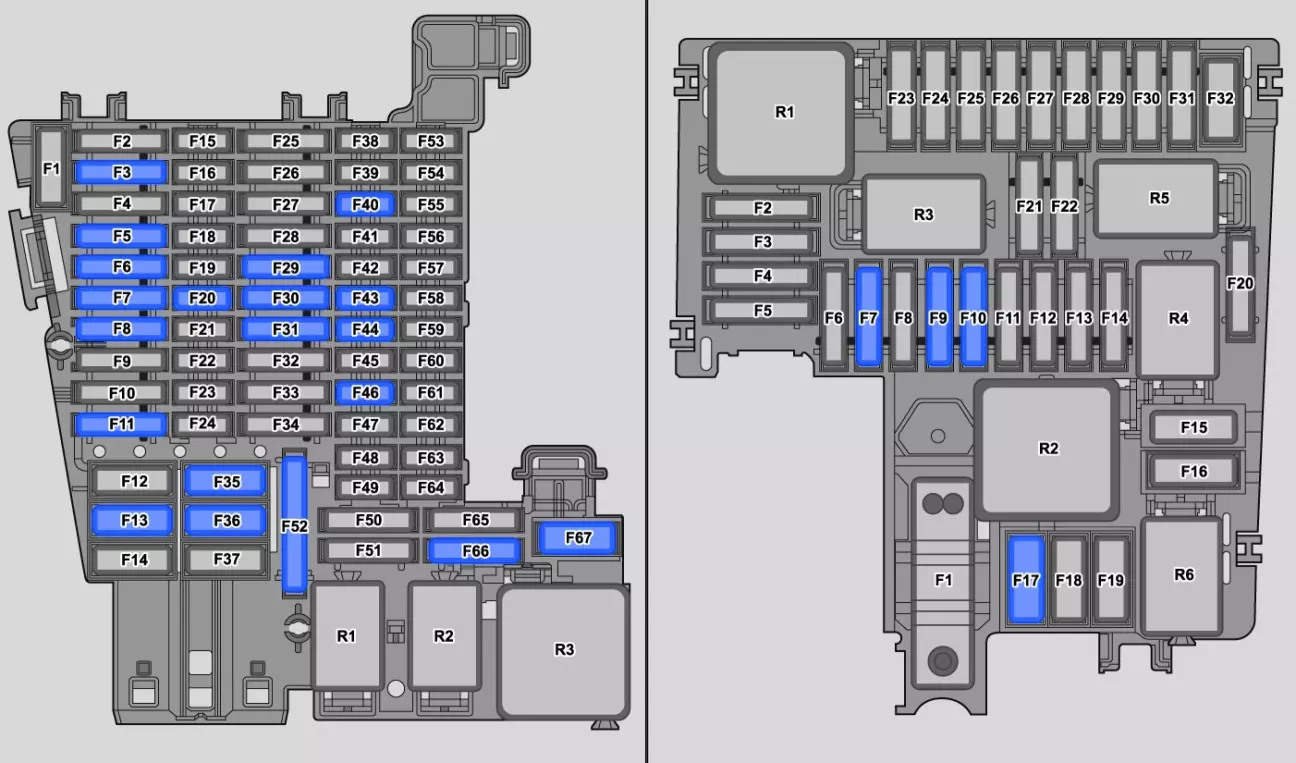

Також ще почерпнув інформацію з посібника користувача VW ID 4, схеми запобіжників вцілому такі ж як і на Таваскані і Юніксі. Все це діло узагальнив і переклав на українську мову, щоб мати розуміння де і який запобіжник і за що відповідає у VW ID Unyx🤓

УВАГА!!! Дана інформація про розміщення запобіжників є моєю спробою розібратись і не є 100% точною! Тому повністю довіряти цій інформації не варто! Якщо ви виявили неточності, будь ласка напишіть в коментарях, буду доопрацьовувати схему.

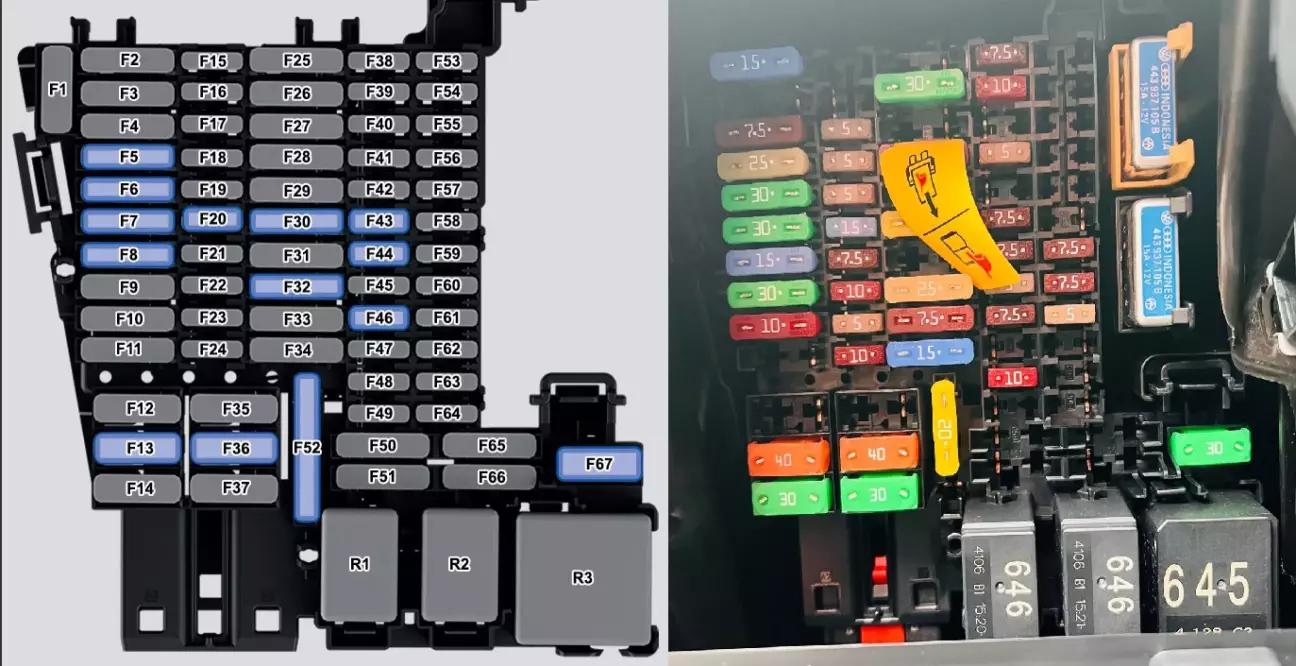

Запобіжники в салоні автомобіля

F2 - 15A - Блок керування системою подушок безпеки

F4 - 7.5А - Передня камера

F5 - 25A - Зовнішні світлові прилади зліва

F6 - 30A - Освітлення салону

F7 - 30A - Блок керування підігрівом сидінь

F8 - 15A - Електропривід сонцезахисної шторки скляного даху

F9 - 30A - Блок керування водійськими дверима та задніми дверима з боку водія

F10 - 10A - Задній лівий ліхтар / Задній центральний ліхтар

F13 - 40A - Блок керування центральним замком

F14 - 30А - Цифровий підсилювач звуку

F17 - 5A - Зовнішні дзеркала / Блок керування асистента паркування / Блок керування сліпими зонами

F18 - 5A - Система безключового доступу / Блокування рульової колонки

F19 - 5A - Комбінація приладів / Навігаційна система

F20 - 15A - Телефон / Мобільний інтерфейс

F21 - 7.5А - Камера заднього виду і система кругового огляду

F22 - 10A - Блок керування електродвигуном

F23 - 5A - Блок керування доступом до Інтернету

F24 - 10A - Задній правий ліхтар / Задній центральний ліхтар

F26 - 30A - Блок керування дверима пасажира та задніми дверима з боку пасажира

F28 - 10А - Точка ручного відключення високовольтної системи (позначена жовтою етикеткою)

F30 - 20A - Блок керування мультимедіа (Інформаційно-розважальна система)

F32 - 25A - Зовнішні світлові прилади справа

F33 - 7.5А - ????????

F34 - 15A - Блок керування опаленням та кондиціонуванням

F36 - 40A - Регулятор вентилятора салону

F37 - 30A - Блок керування електроприводом кришки багажника

F38 - 7.5А - Блок керування передніми сидіннями з функцією масажу

F39 - 10A - Блок керування рульовою колонкою

F41 - 5A - Діагностичний інтерфейс шини даних (шлюз)

F43 - 7.5A - Панель керування кліматичної установки / Реле обігріву заднього скла / Датчик температури в салоні автомобіля / Датчик вуглекислого газу в салоні автомобіля

F44 - 7.5A - Діагностичний роз'єм / Кінцевий вимикач стоп-сигналів / Ліхтар заднього ходу / Датчик дощу та світла / Головний перемикач системи освітлення (ближнє світло) / Фонове освітлення салону / ID. Light.

F45 - 5A - Блок керування рульовою колонкою

F46 - 7.5A - Блок керування дисплеєм та панеллю інформаційно-розважальної системи. / Блок керування передньою проекцією (проекційний дисплей)

F48 - 10A - Задній USB-С роз’єм

F52 - 20A - Електрична розетка 12v у багажному відділенні

F59 - 7.5A - Електрохромне салонне дзеркало

F60 - 7.5A - Діагностичний роз’єм / Блок управління коректора фар / Коректор фар

F61 - 5A - Інвертор для приводного двигуна задньої осі

F67 - 30A - Обігрів заднього скла

SITR10 - 15А - Електроприводне сидіння пасажира (Термозапобіжник 12v)

SITR2 - 15А - Електроприводне сидіння водія (Термозапобіжник 12v)

R1 - Реле 646 - Реле для розеток

R2 - Реле 646 - Реле подачі напруги на клему 15А

R3 - Реле 645 - Реле обігріву заднього скла

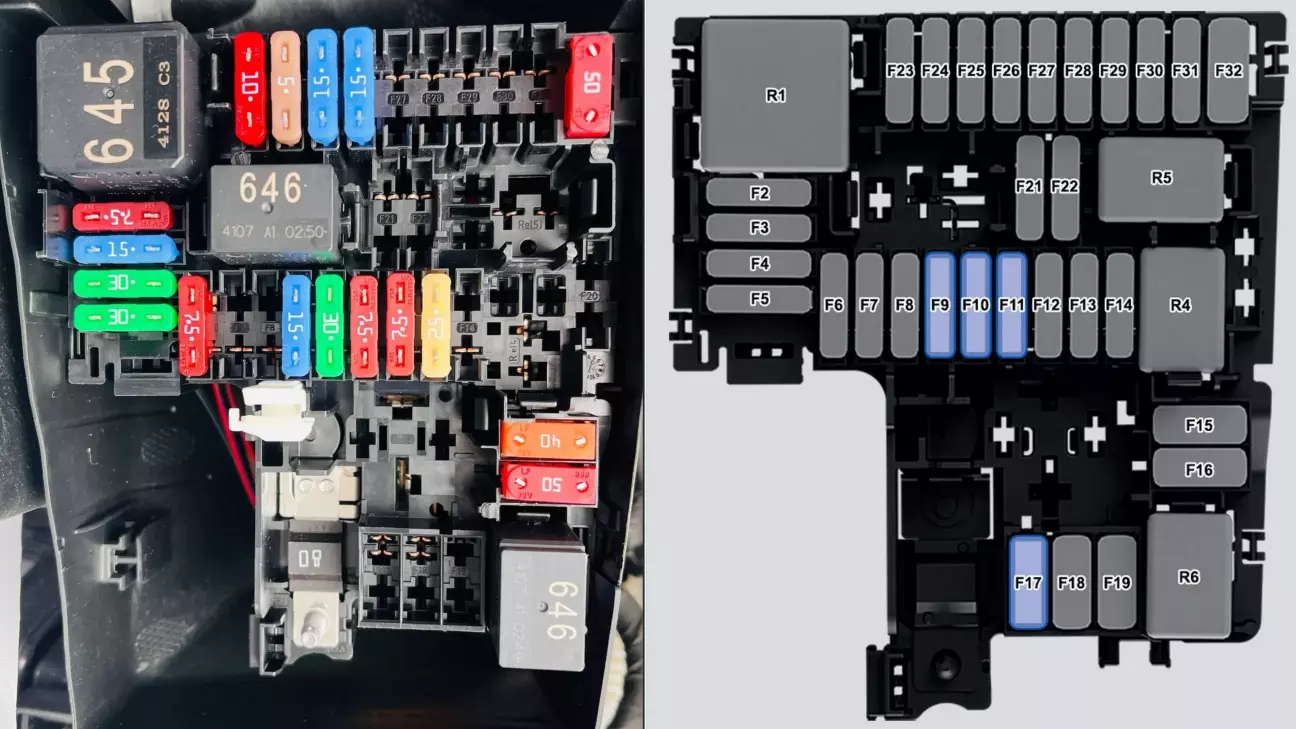

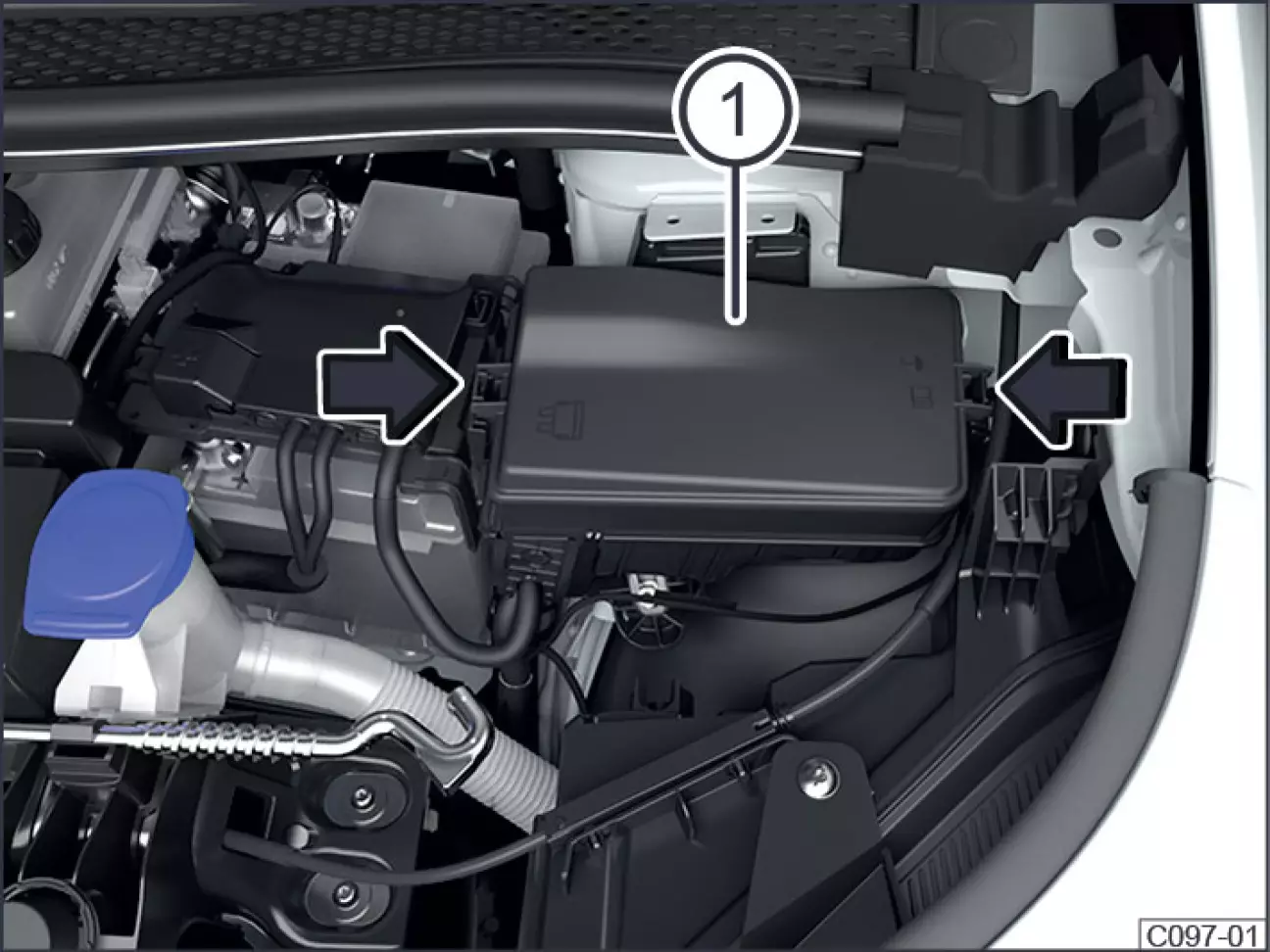

Запобіжники в передньому відсіку

F2 - 7.5А - Блок керування ABS

F3 - 15A - Бортовий зарядний пристрій / Електроніка живлення та керування для електричного приводу / Трансформатор напруги

F4 - 30A - Передня ліва світлодіодна фара

F5 - 30A - Передня права світлодіодна фара

F6 - 7.5A - Блок керування дистанцією (MRR)

F9 - 15A - Клаксон, реле звукового сигналу

F10 - 30A - Склоочисник переднього скла (двірники)

F11 - 7.5A - Реле кондиціонера

F12 - 7.5A - Актуатор 1 для генерації звуку двигуна

F13 - 25A - Блок керування ABS

F15 - 40A - Блок керування ABS

F16 - 50A - Вентилятор охолодження

F17 - 25A - Підігрів лобового скла

F18 - 25A - Підігрів лобового скла

F23 - 10A - Блок керування двигуном

F24 - 5A - Вентилятор охолодження

F25 - 15A - Високовольтний підігрів (PTC) / Підігрів акумулятора HV / Охолоджувальний насос для терморегуляції

F26 - 15A - Заслінка радіатора / Водяний насос (підігрівач HV)

F32 - 50A - Підсилювач гальм

R1 - Реле 645 - ????????

R3 - Реле 646 - ????????

R6 - Реле 646 - ????????

Незрозумілим лишається запобіжник F33, його ні в  VW ID 4 ні в Cupra Tavascan немає🤔

Якщо хто має більш точну інформацію про запобіжники в VW ID Unyx, будь ласка напишіть в коментарях! Також дана схема побудована на схемі запобіжників VW ID Unyx 2024 року в комплектації Ultra. То ж по можливості буду радий фото схем запобіжників в комплектаціях Pro і Max, а також в оновленому VW ID Unyx06 2025 року щоб порівняти.

Далі буде...
