Схема запобіжників BMW E30

Я їжджу на BMW 3 series (E46), BMW 3 series (E30)
Кропивницький, Україна




Схема запобіжників на E30, кладу у зручне місце, щоб потім не шукати і комусь також може стане в нагоді.

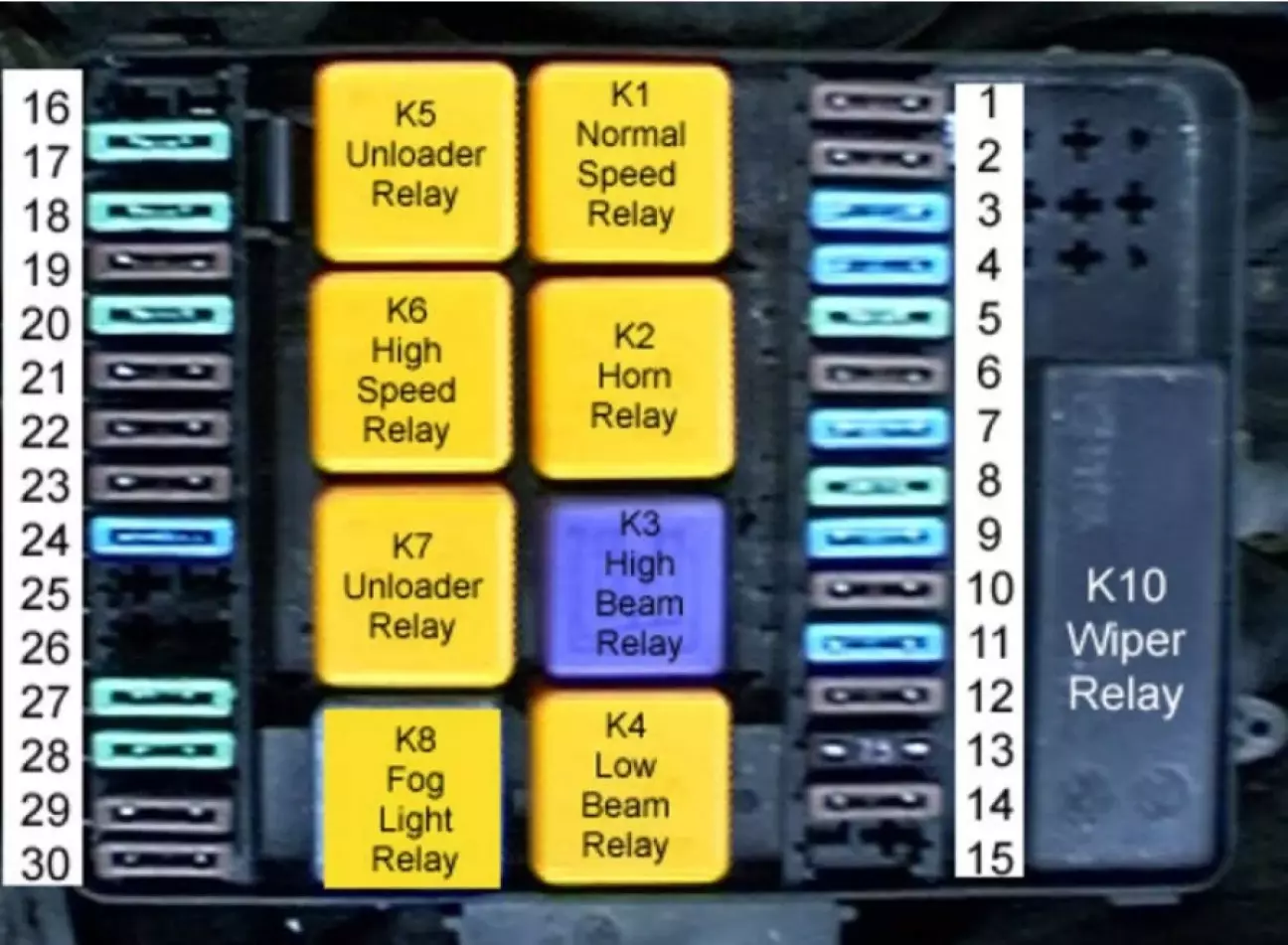

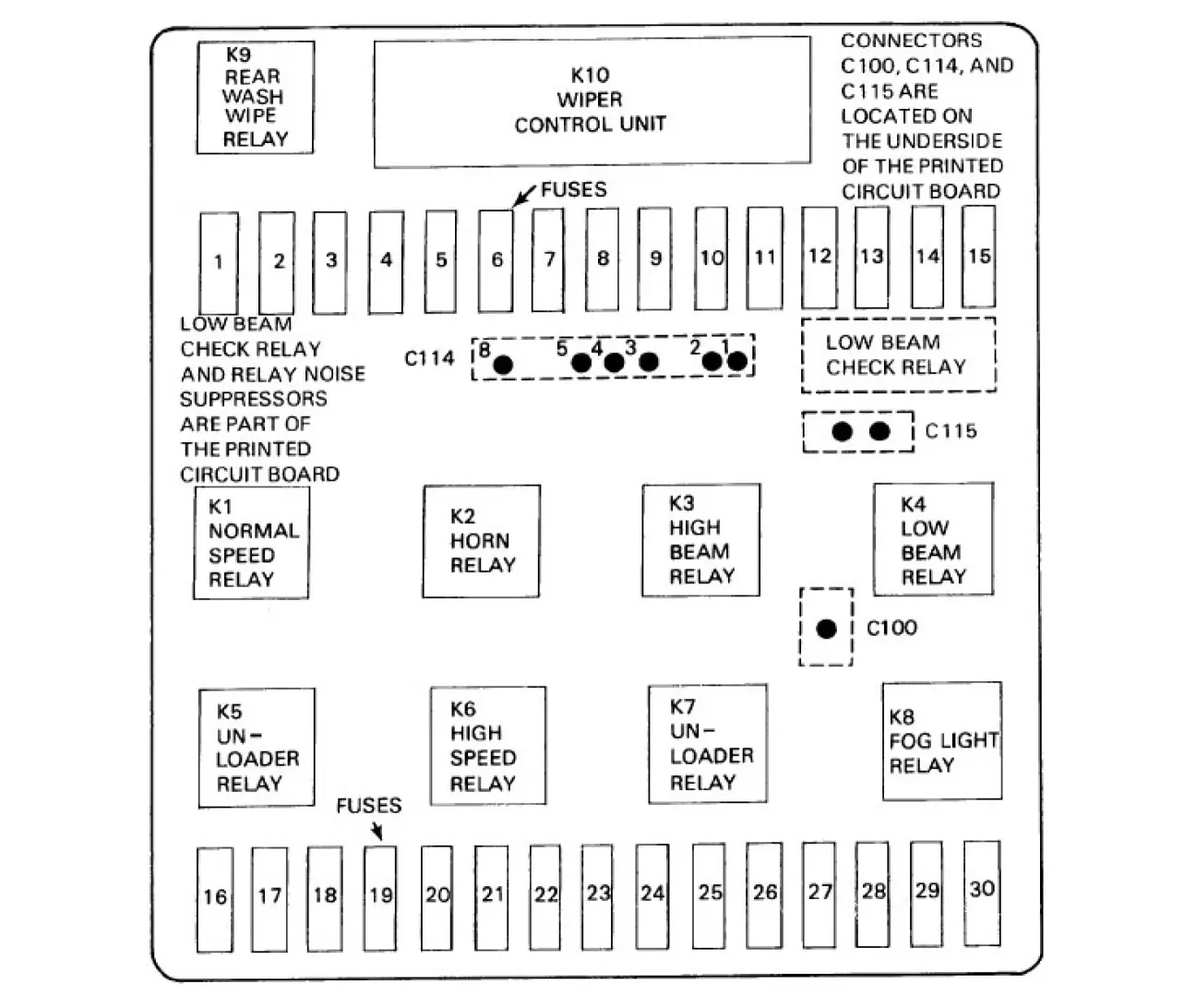

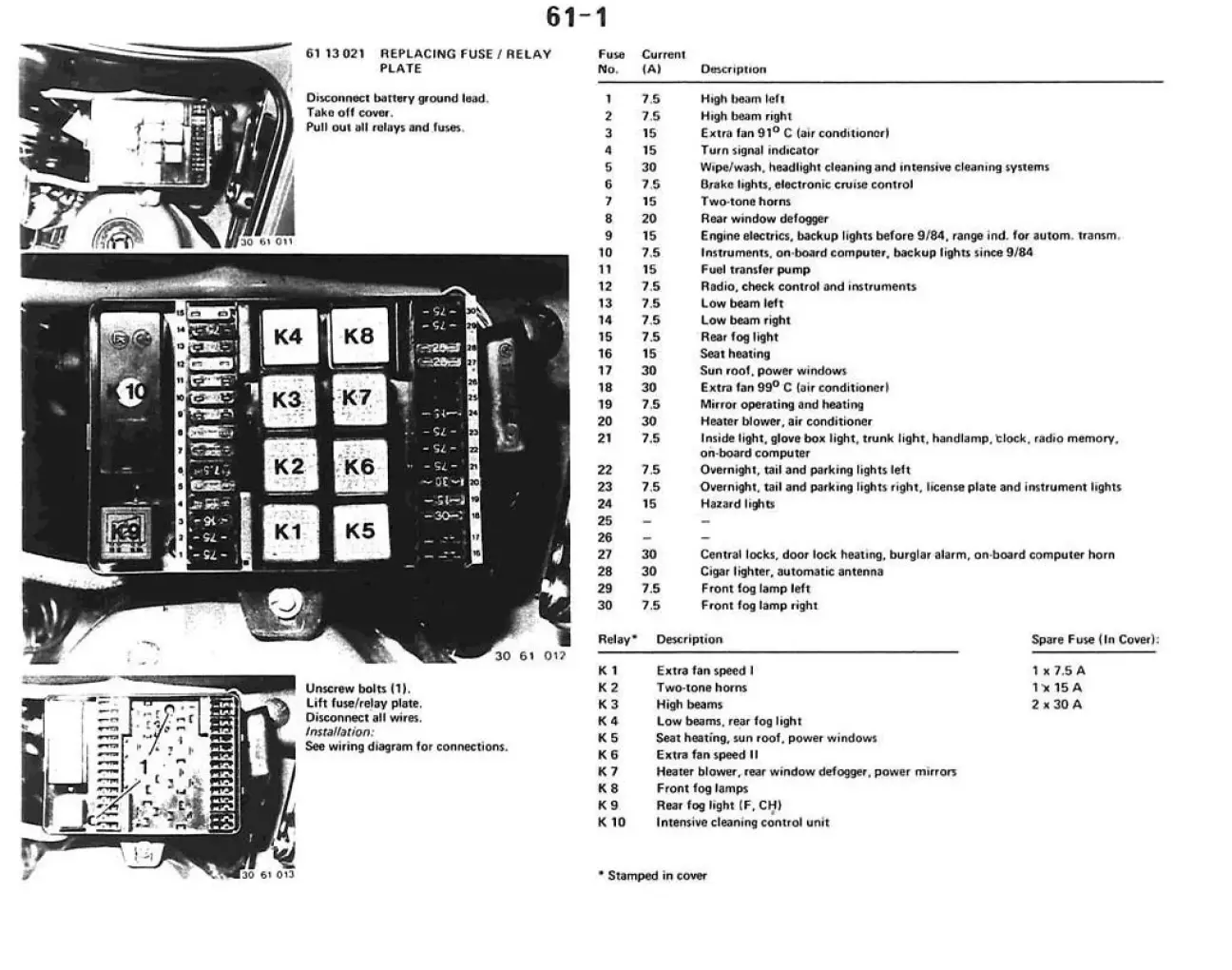

Запобіжники (Fuses)

1. 7,5 A – Дальнє світло, ліве (High beam, left)

2. 7,5 A – Дальнє світло, праве (High beam, right)

3. 15 A – Додатковий вентилятор при 91 °C (Auxiliary fan at 91 °C)

4. 15 A – Сигнали повороту / індикатор повороту (Turn signals / indicator)

5. 30 A – Склоочисник, очищення фар, інтенсивні системи (Wipe/wash, headlight cleaning, intensive systems)

6. 7,5 A – Стоп-сигнали, електронний круїз-контроль (Brake lights, electronic cruise control)

7. 15 A – Багатотоновий звуковий сигнал (клаксон) (Two-tone horn)

8. 30 A – Обігрівач заднього скла (Rear window defogger)

9. 15 A – Електроніка двигуна, задні ліхтарі до 09/84, індикатор передачі для АКПП (Engine electrics, backup lights before 9/84, auto transmission range indicator)

10. 7,5 A – Прилади, бортовий комп’ютер, задні ліхтарі з 09/84 (Instruments, on-board computer, backup lights since 9/84)

11. 7,5 A – Насос подачі палива (Fuel transfer pump)

12. 7,5 A – Радіо, система контролю (Check Control) та прилади (Radio, check control and instruments)

13. 7,5 A – Ближнє світло, ліве (Low beam, left)

14. 7,5 A – Ближнє світло, праве (Low beam, right)

15. 7,5 A – Задній протитуманний ліхтар (Rear fog light)

16. 15 A – Обігрів сидіння (Seat heating)

17. 30 A – Люк, електросклопідйомники (Sunroof, power windows)

18. 30 A – Додатковий вентилятор при 99 °C (Auxiliary fan at 99 °C)

19. 7,5 A – Регулювання та обігрів дзеркал (Mirror adjust and heating)

20. 30 A – Обігрівач/кондиціонер (повітря) (Heater blower, air conditioner)

21. 7,5 A – Салонне освітлення, підсвітка бардачка і багажника, ручний ліхтар, годинник, пам’ять радіо, бортовий комп’ютер (Interior lights, glove box/trunk light, hand lamp, clock, radio memory, on-board computer)

22. 7,5 A – Габаритні, задні та паркові ліхтарі зліва (Tail and parking lights, left)

23. 7,5 A – Габаритні, задні, паркові праворуч, освітлення номерного знака, приладів (Tail and parking lights right, license plate and instrument lights)

24. 15 A – Аварійна сигналізація (аварійка) (Hazard lights)
25–26 – Не використовується (Not used)

27. 30 A – Центральний замок, підігрів замків дверей, сигналізація, звуковий сигнал бортового комп’ютера (Central locks, door lock heating, burglar alarm, on-board computer horn)

28. 30 A – Прикурювач, автоматична антена (Cigar lighter, automatic antenna)

29. 7,5 A – Передній протитуманний ліхтар, лівий (Front fog lamp, left)

30. 7,5 A – Передній протитуманний ліхтар, правий (Front fog lamp, right)

Реле (Relays)

K1 – Додатковий вентилятор, низька швидкість (91 °C) (Auxiliary fan, low speed)

K2 – Звуковий сигнал (клаксон) (Horn)

K3 – Дальнє світло (High beam)

K4 – Ближнє світло та задній протитуманний (Low beam and rear fog)

K5 – Обігрів сидінь / електросклопідйомники / люк (Seat heating / power windows / sunroof)

K6 – Додатковий вентилятор, висока швидкість (99 °C) (Auxiliary fan, high speed)

K7 – Регулювання й обігрів дзеркал, вентилятор обігрівача/кондиціонера (Mirror adjust/heating, heater blower/AC)

K8 – Передній протитуманний ліхтар (лівий) (Front fog lamp, left)

K9 – Передній протитуманний ліхтар (правий) (Front fog lamp, right)

K10 – Склоочисник/очищення фар (Wiper / headlight cleaning)
