DVD installation

Как я уже неоднократно гвоорил, хотелось мне машину с большим монитором. И когда большой монитор с машиной в придачу мне попался, я был страшно разочарован, ибо вещь красивая, но бестолковая.

Решено было напонить существование вещи толком и смыслом. Своим новым адаптером я раскодировал телевизор — теперь показывает в движении, но что его в этом движении смотреть, если монитор умеет читать только аудиокасеты?

Ну… например, DVD)))

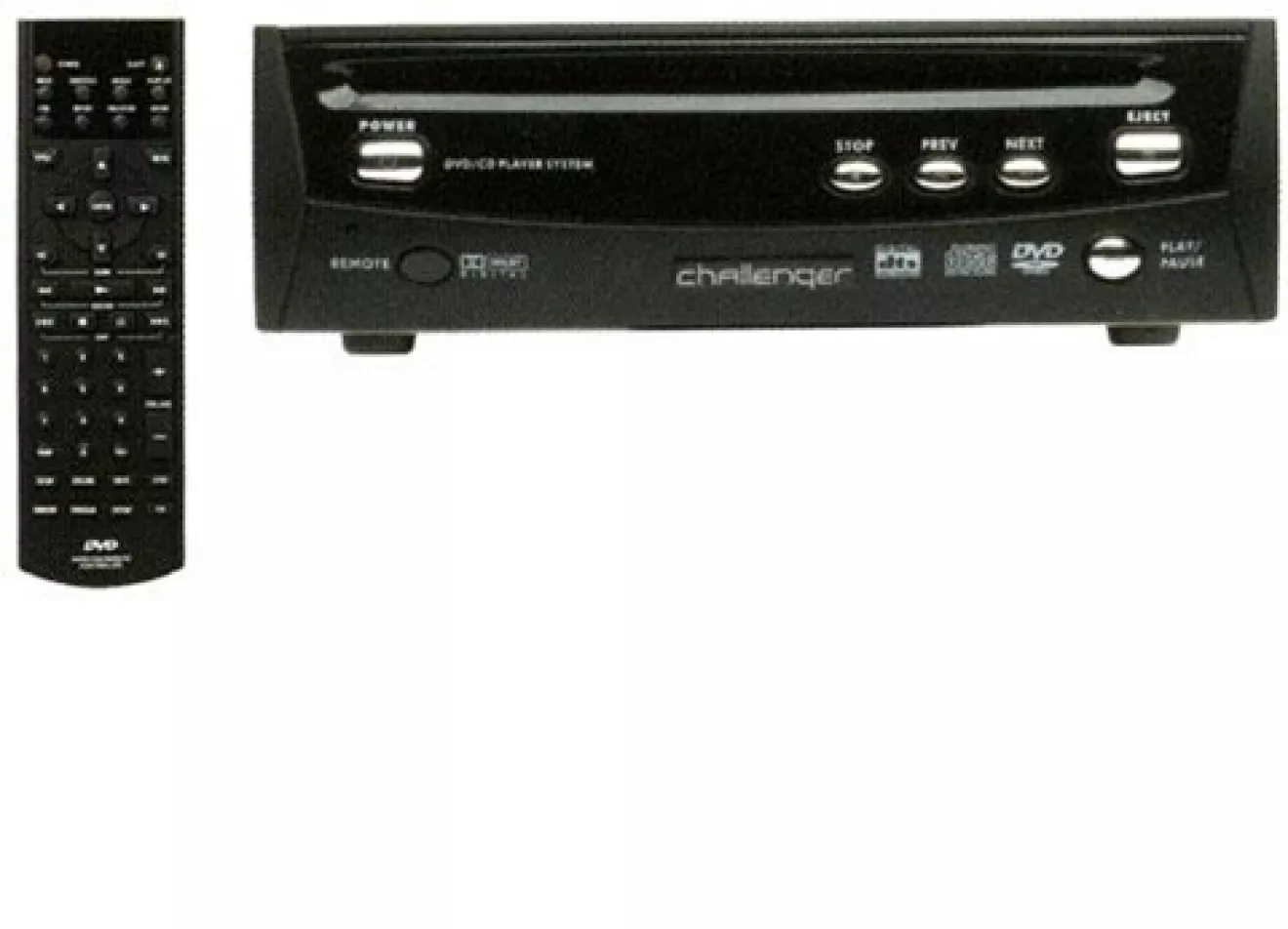

Привод купил вот такой:

Занедорого:)))

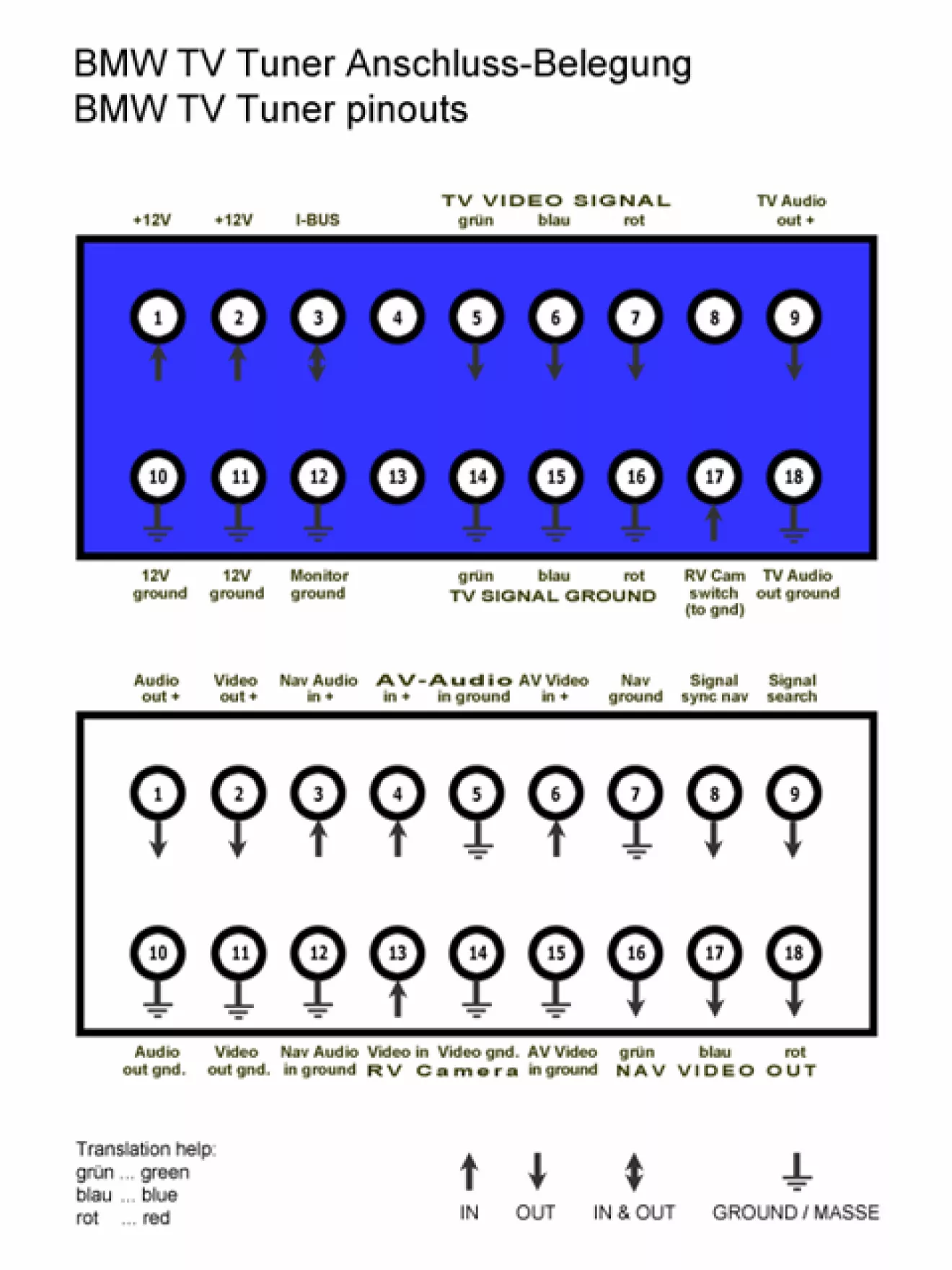

Имея принципиальную схему:

Схема говорит нам, что видеомодуль имеет на себе два разъема — голубой и не очень. т.е. и белый.
DVD надо подключать к белому разъему:
Видео(+) — к контакту 6
Видео(-) — к контакту 15
Аудио(+) — к контакту 4
Аудио(-) — к контакту 5.

Как подключать?

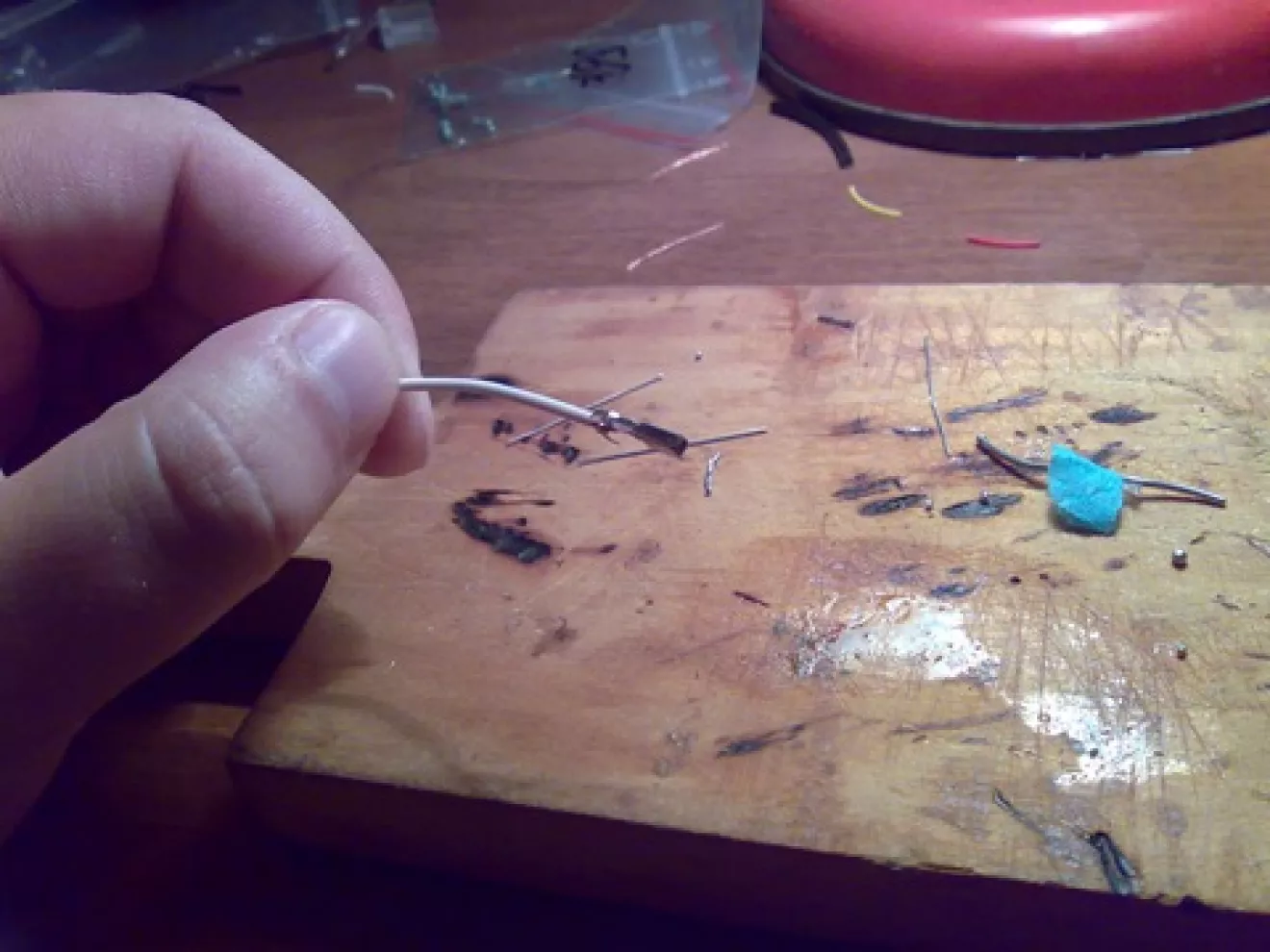

Разъем, который одевается на модуль в этих контактах имеет пустые слоты. Вставить в них можно такие провода:

Эти проводки с такими разъемчиками продаются как провода для наружного датчика температуры, тот который в переднем бампере справа. Стоят копейки — центов по 50 у официалов.

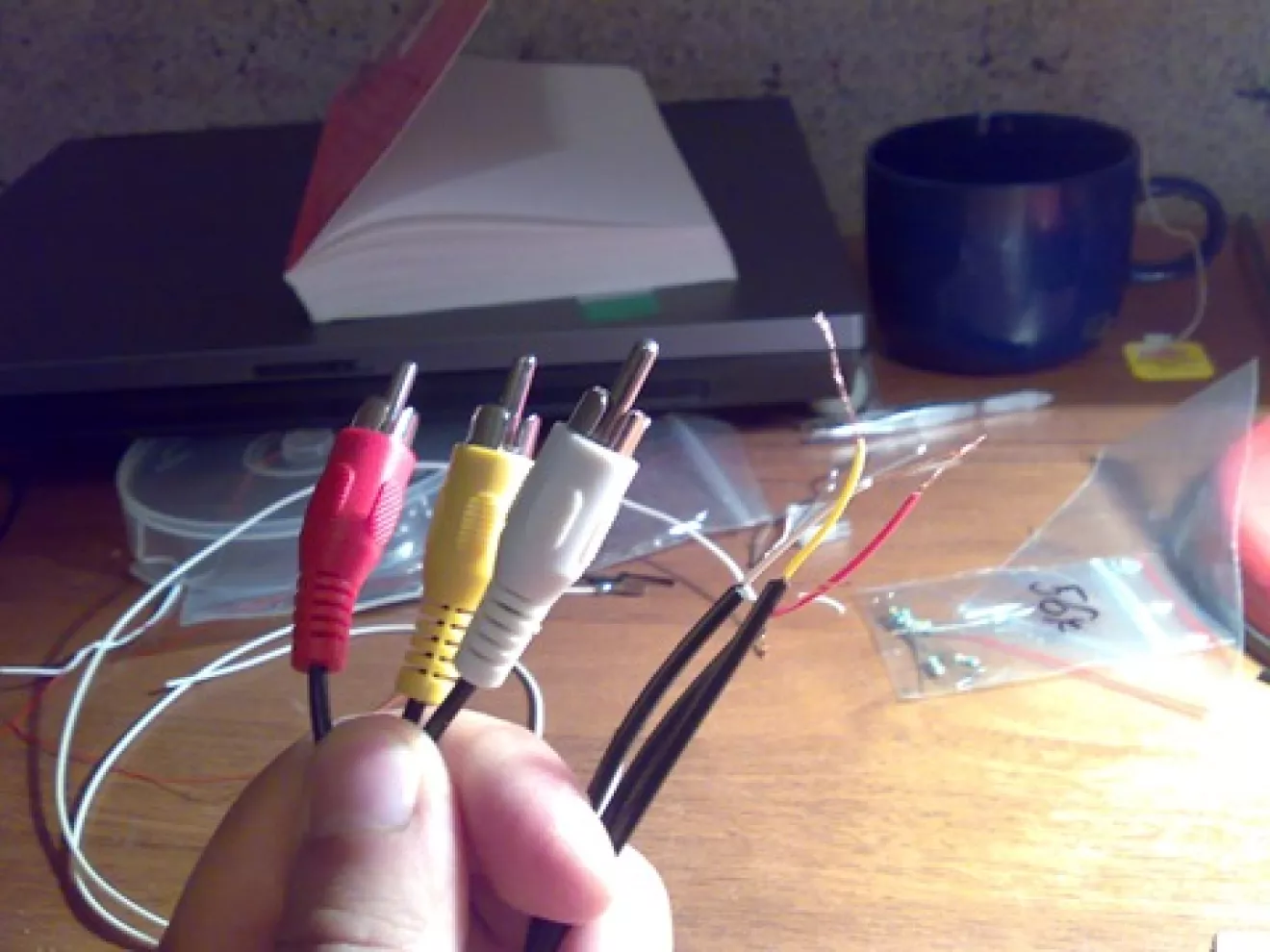

Берем провода (компонентные), которые шли в комплекте с приводом и отрезам с одной стороны разъемы.

Припаеваем купленные у официалов проводки. Помним, что провод во внутренней цветной оплетке — это (+). Провод во внешней черной оплетке — это минус.

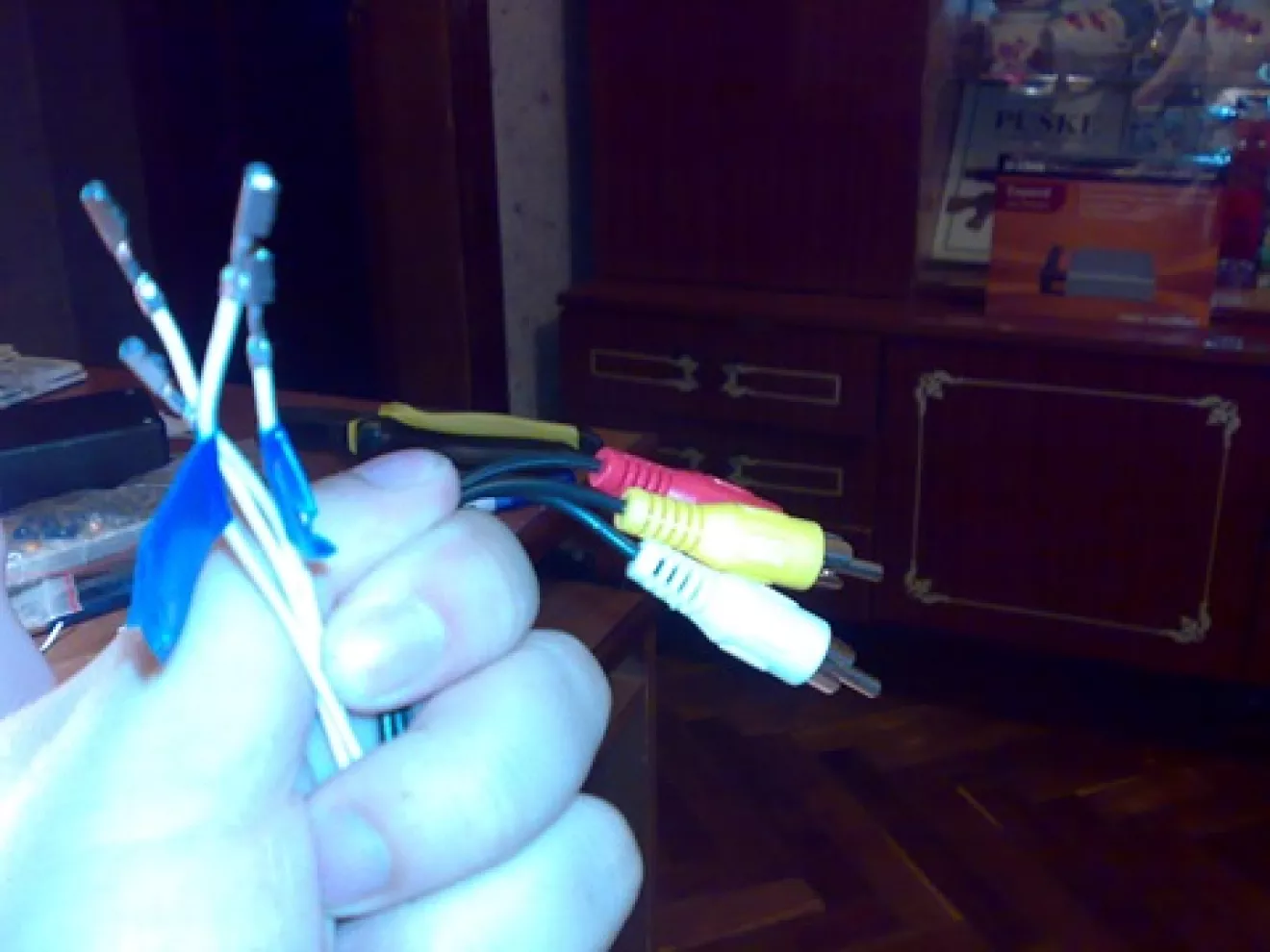

Получаем вот такой вот провод:

Помним, что на DVD звук идет в стерео-формате, а на ТВ-модуле — в моно, потому контакты аудиопроводов левого и правого каналов с DVD просто соединяем в один канал.

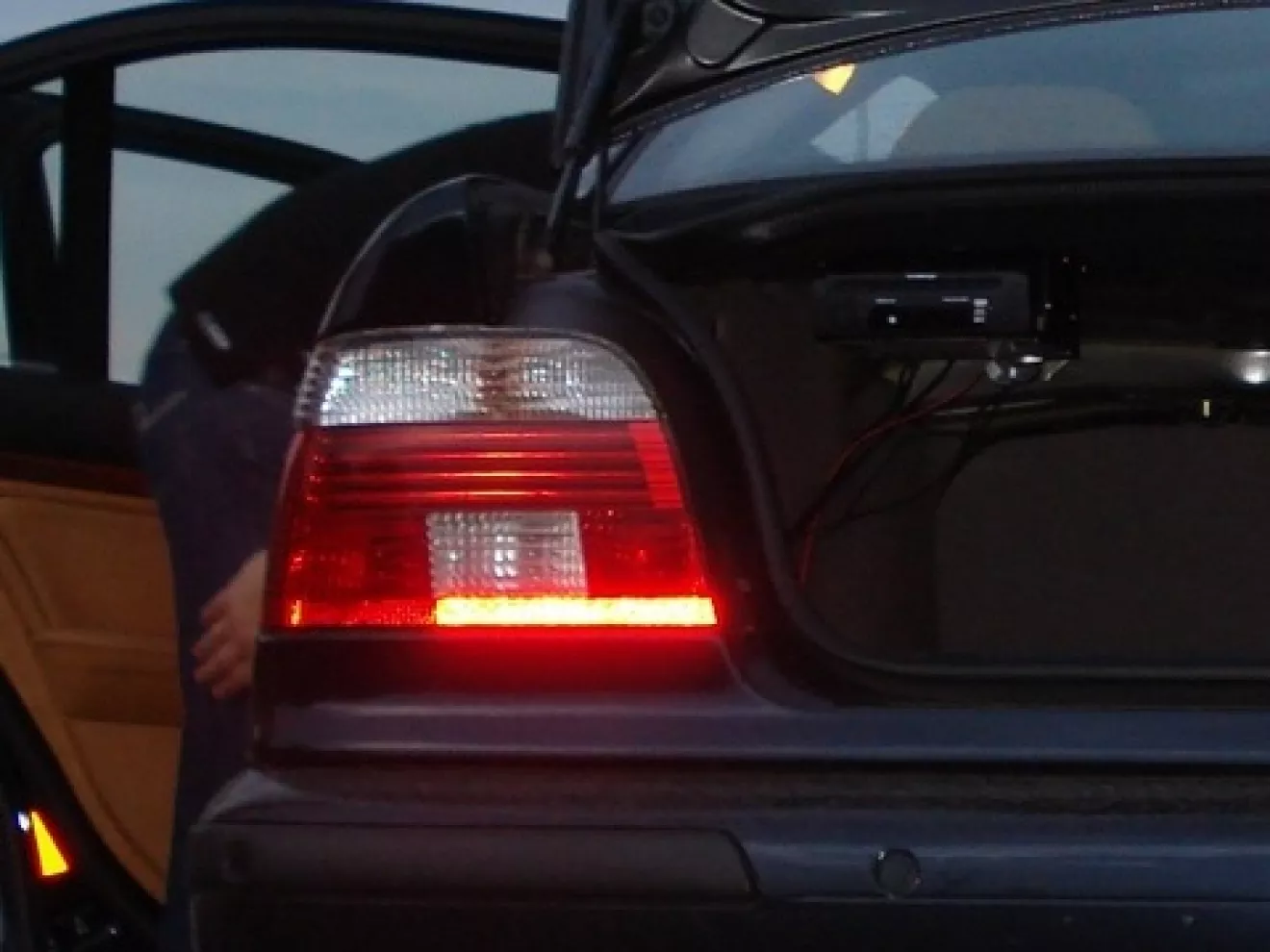

DVD я прикрутил в багажнике.

Датчик для ДУ вывел на торпеду.

Что можно сказать. Игрушка, не более… не очень удобно смотреть да и качество самой ЖК-панели оставляет желасть лучшего…
Тем не менее, тунинх имел место быть, о чем и пишу:)
