Дооснащение COMBOX (Часть 1, установка)

Ладно.

пришла пора рассказать о своих мытарствах.

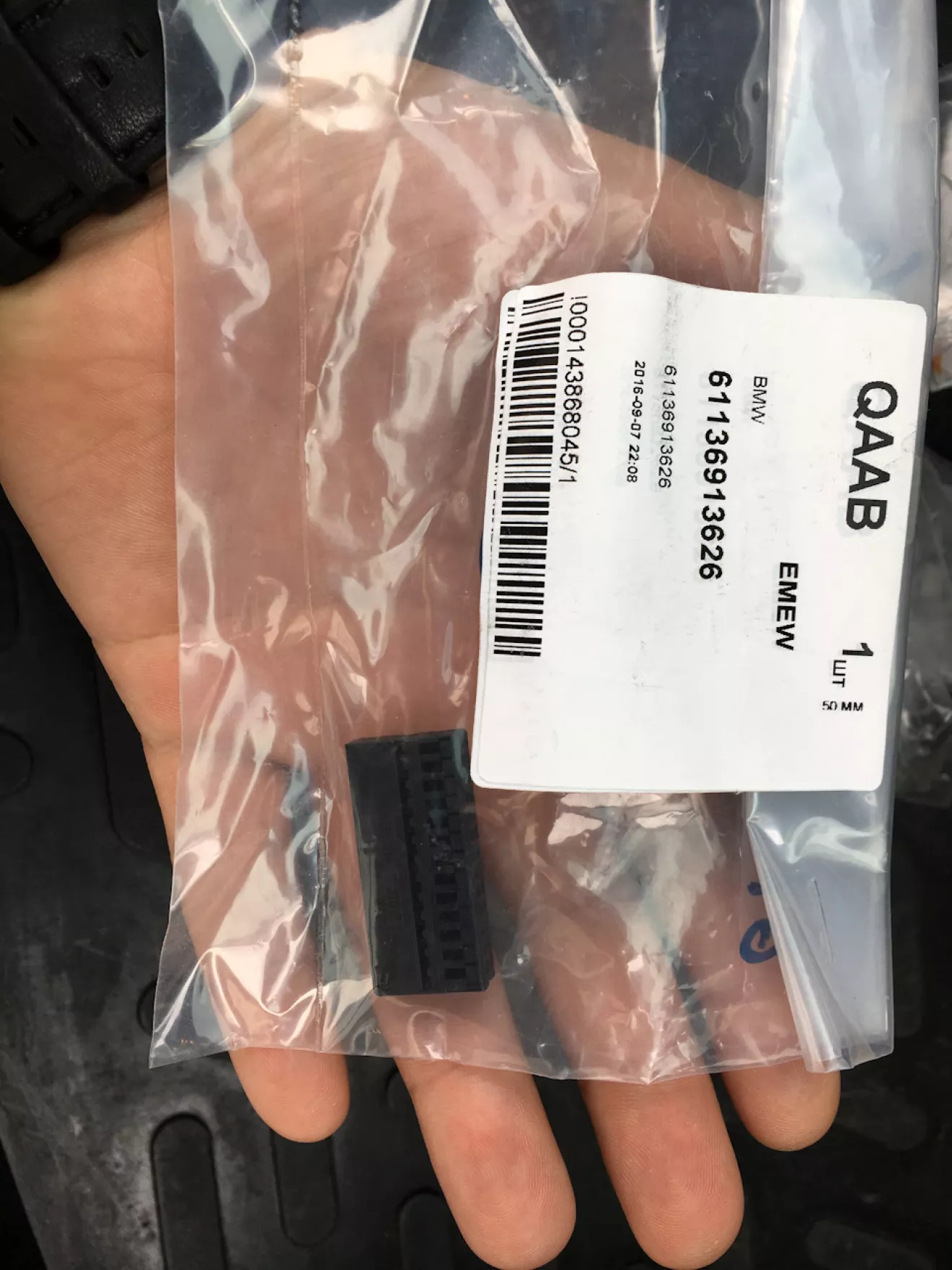

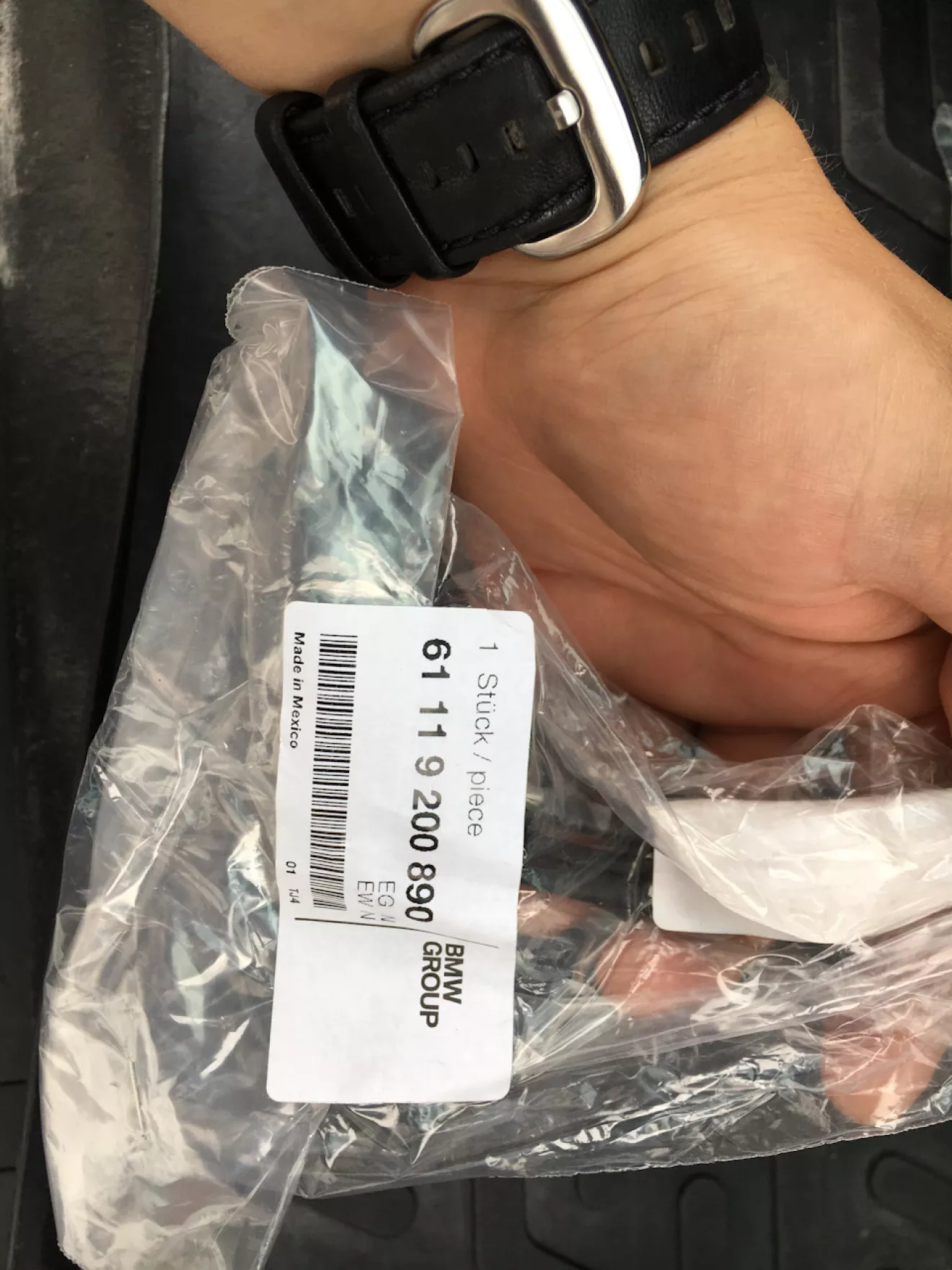

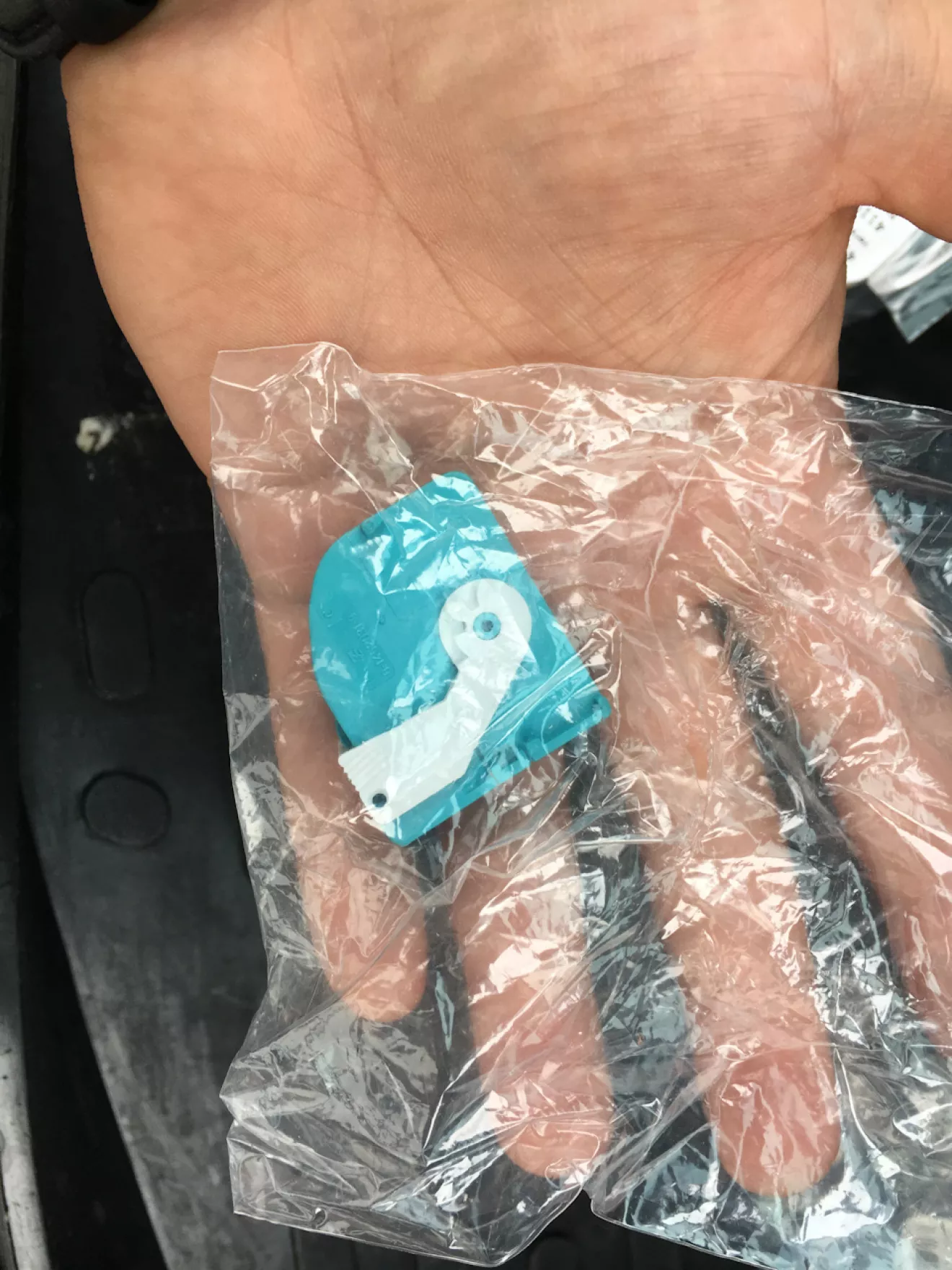

Доехали мне запчасти для установки

Комбокс я ставил по инструкции FRANCH-ART
www.drive2.ru/l/6994449/

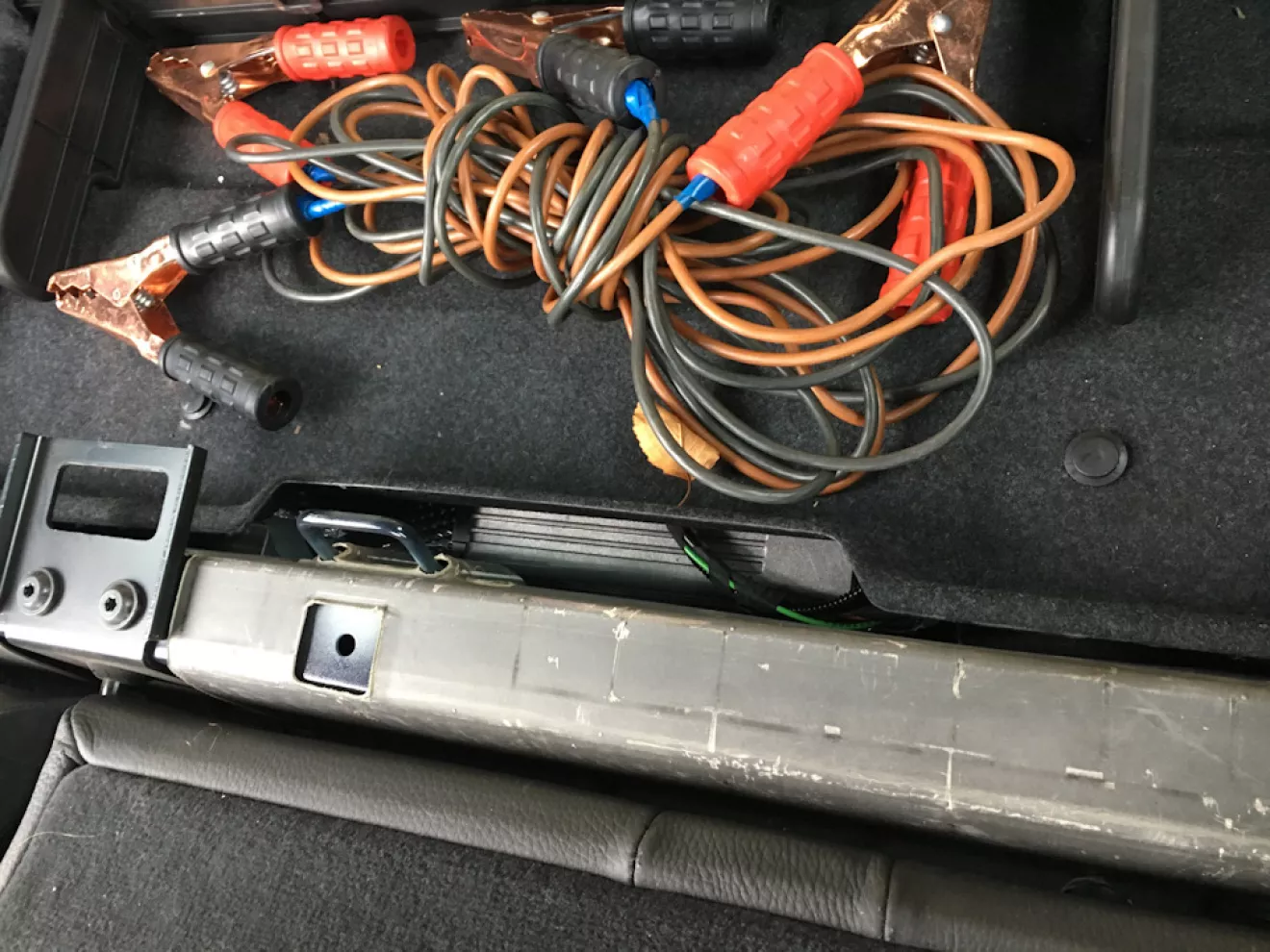

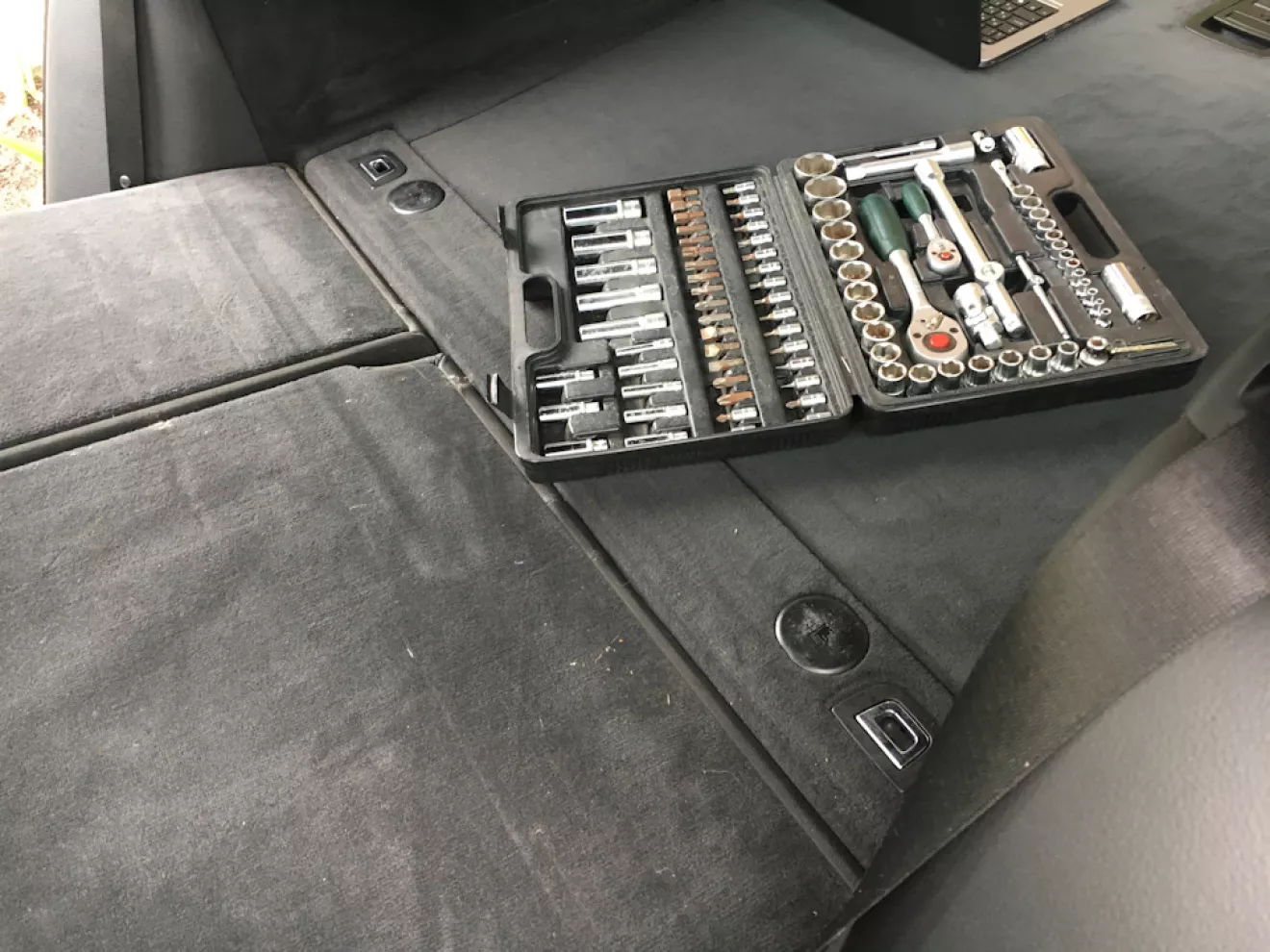

В случае туринга для доступа к месту установки надо снять вот эту накладку между спинкой сиденья и откидной крышкой пола в багажнике.

снимается просто — откручиваем два откидных кольца по бокам и все, просто тянем на себя.

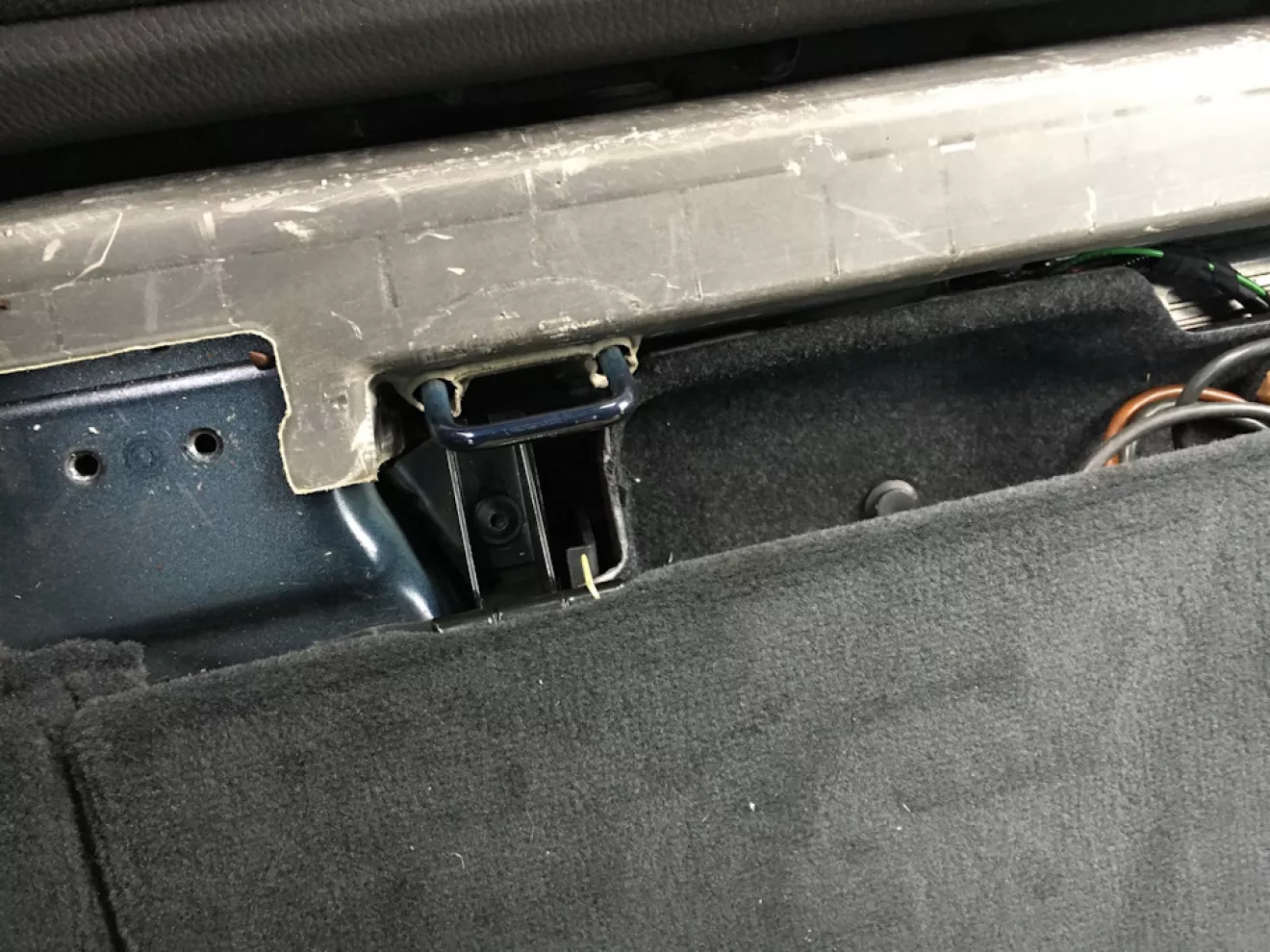

Получили доступ к петлям откидной крышки.

сняв крышку, достаем две андапки, крепящие поддон для мелочи

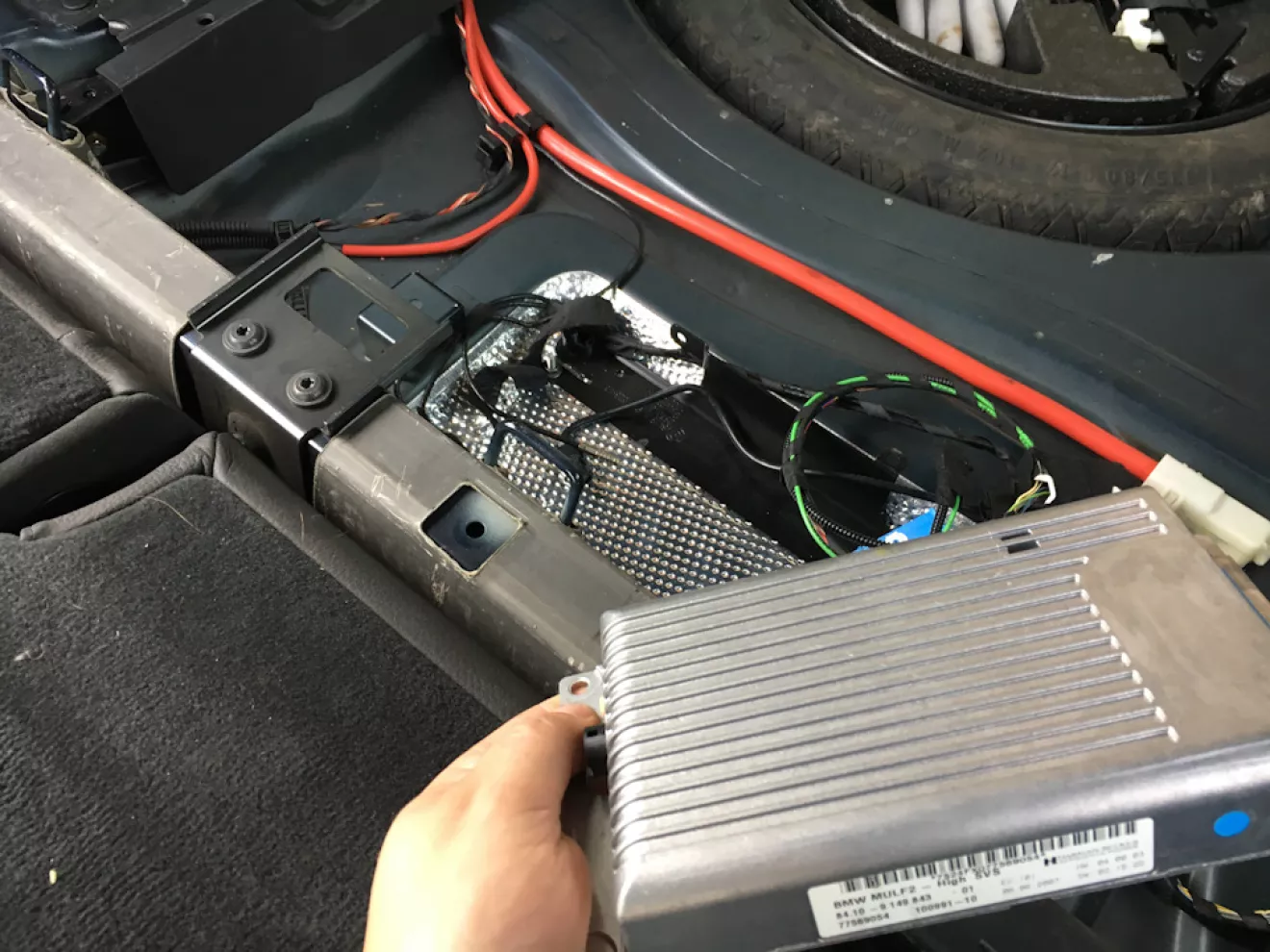

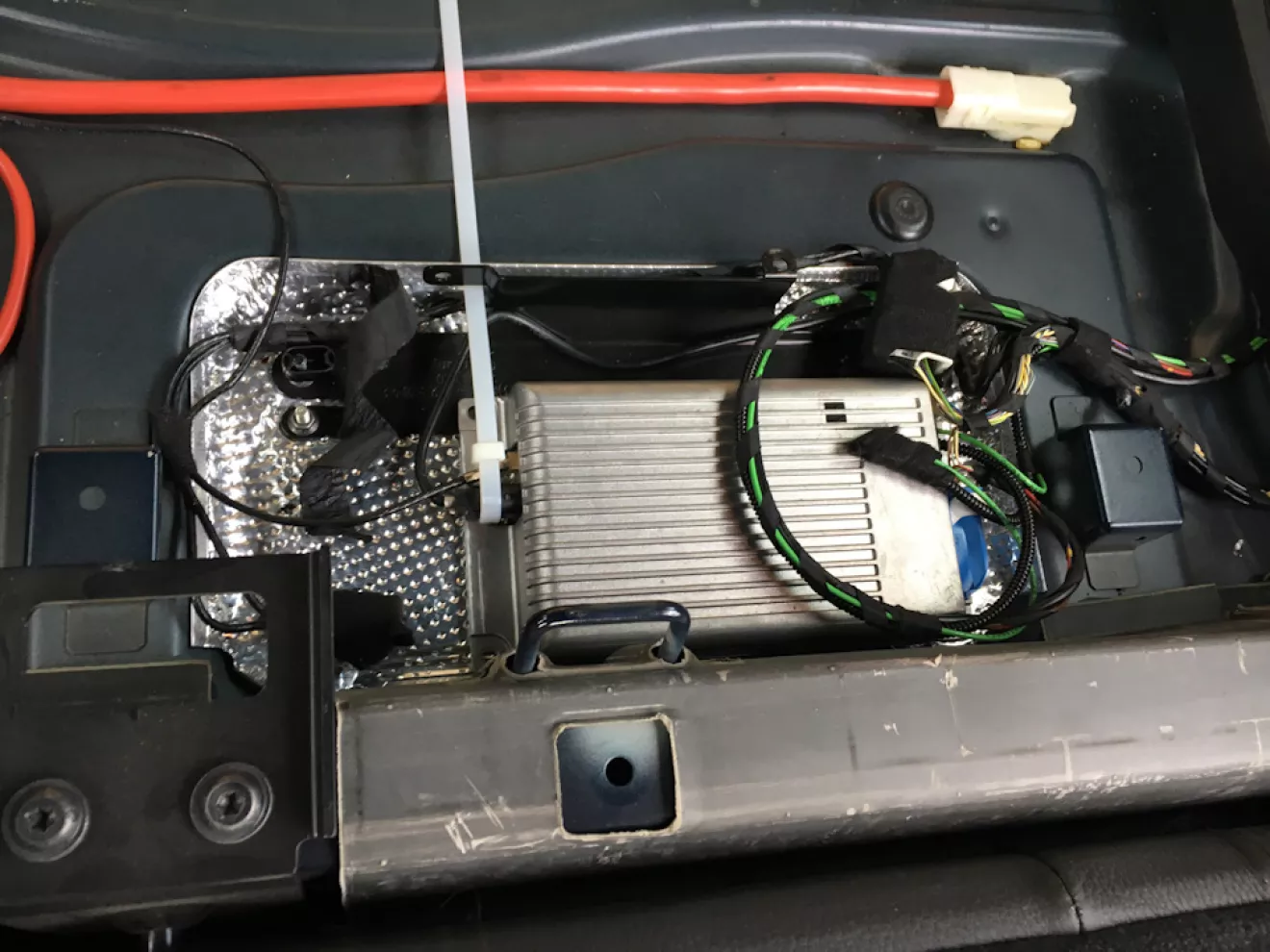

и получаем доступ к месту установки. Сейчас тут стоит mulf2 high

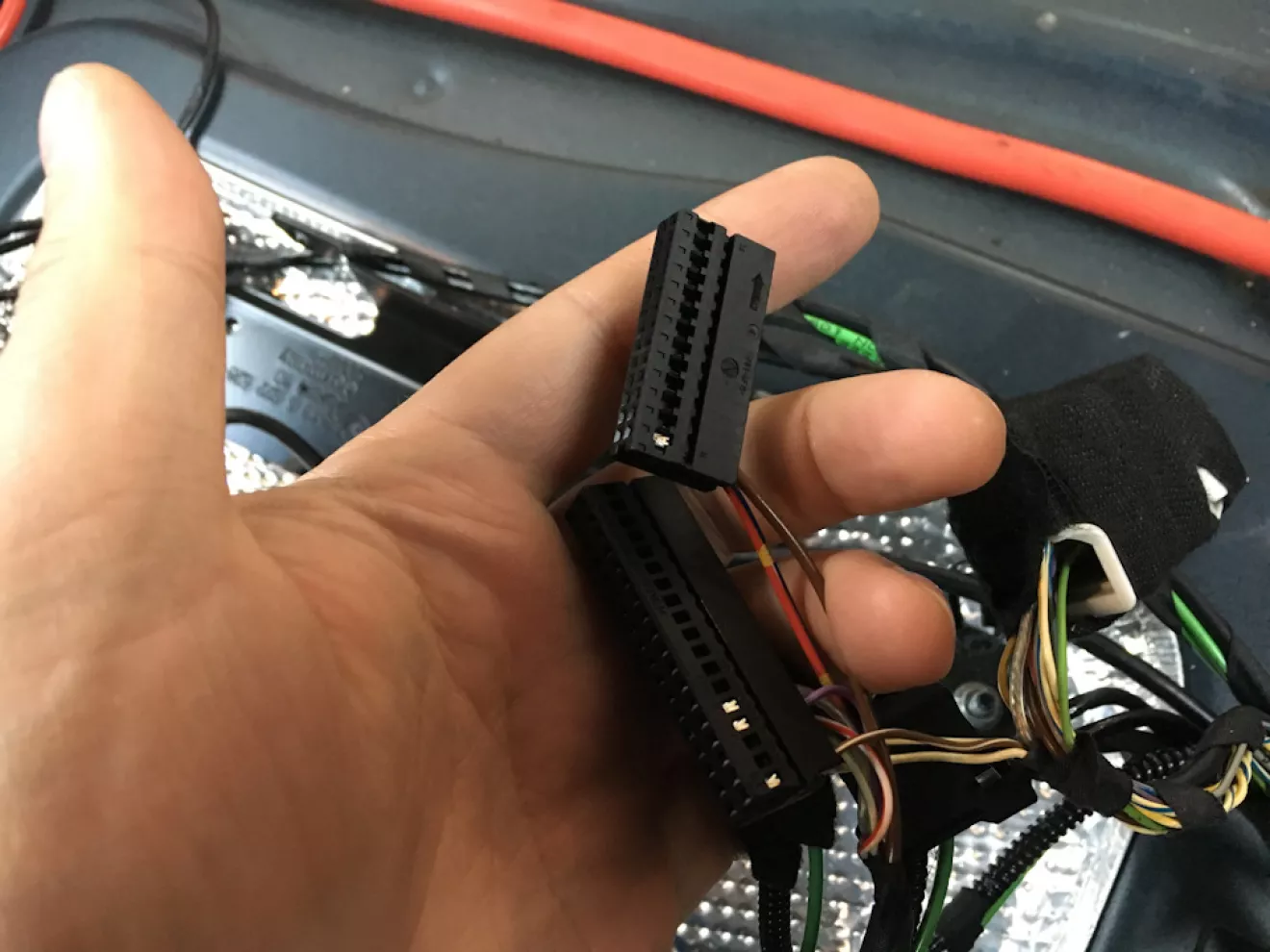

Combox -------------------------------MULF2High
X34130 ---------Сигнал -----------X14133M
1 -----------------Питание ----------+ 17
14 ----------------Земля ------------36
10 ------------------AUX ----------- — 22
23 -------------AUX левый ---------4
24 -------------AUX правый -------5
25 ------------------MIC --------------+ 1
12 ------------------MIC ------------- — 19
11 ---------------MIC экран--------- 21

Пробный запуск и…

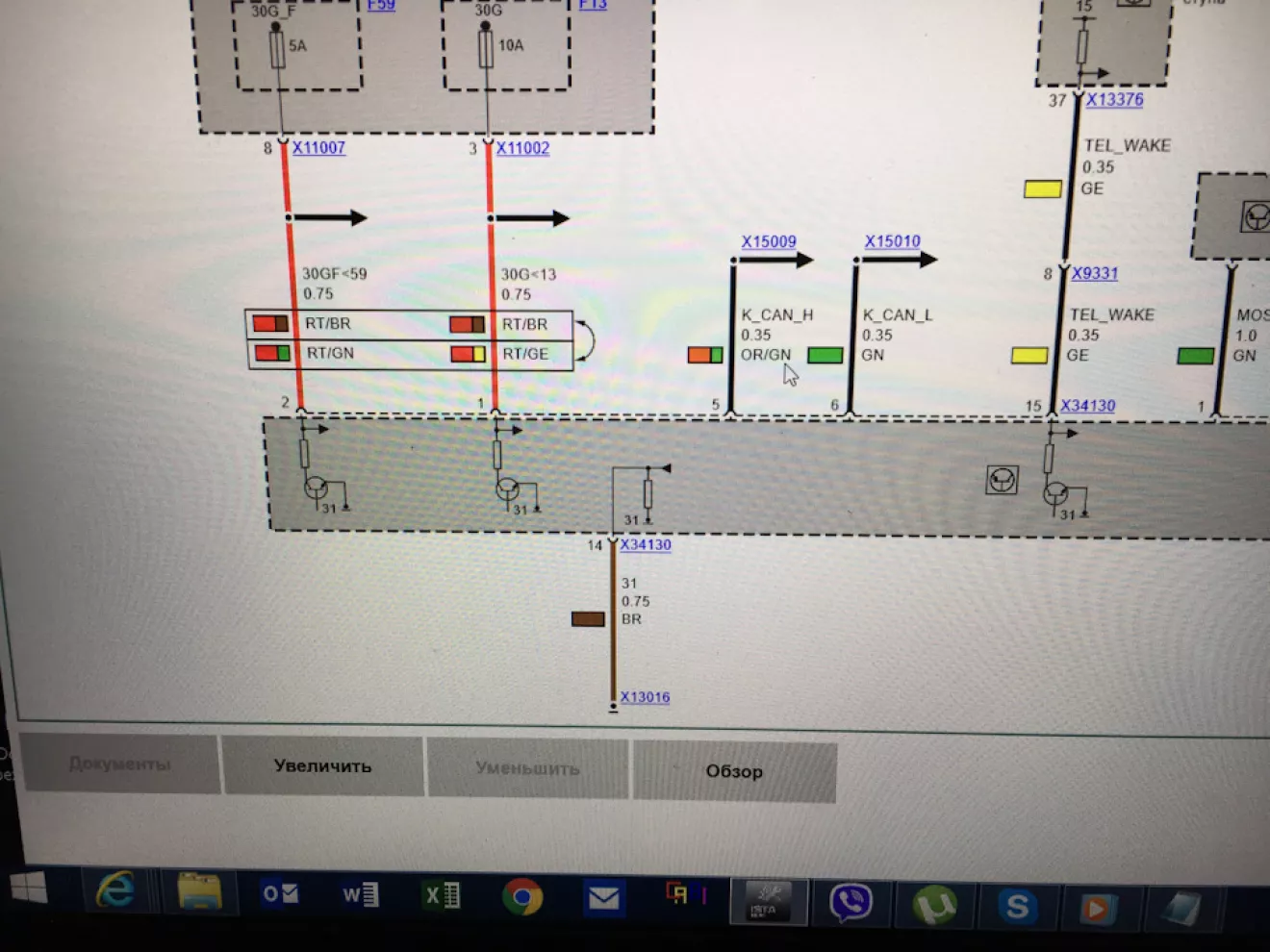

Дело оказалось в вышеупомянутой распиновке. Этого достаточно для работы combox media. Но мне достался cmobox telematik, значит надо взять еще один плюс на второй пин комбокса.

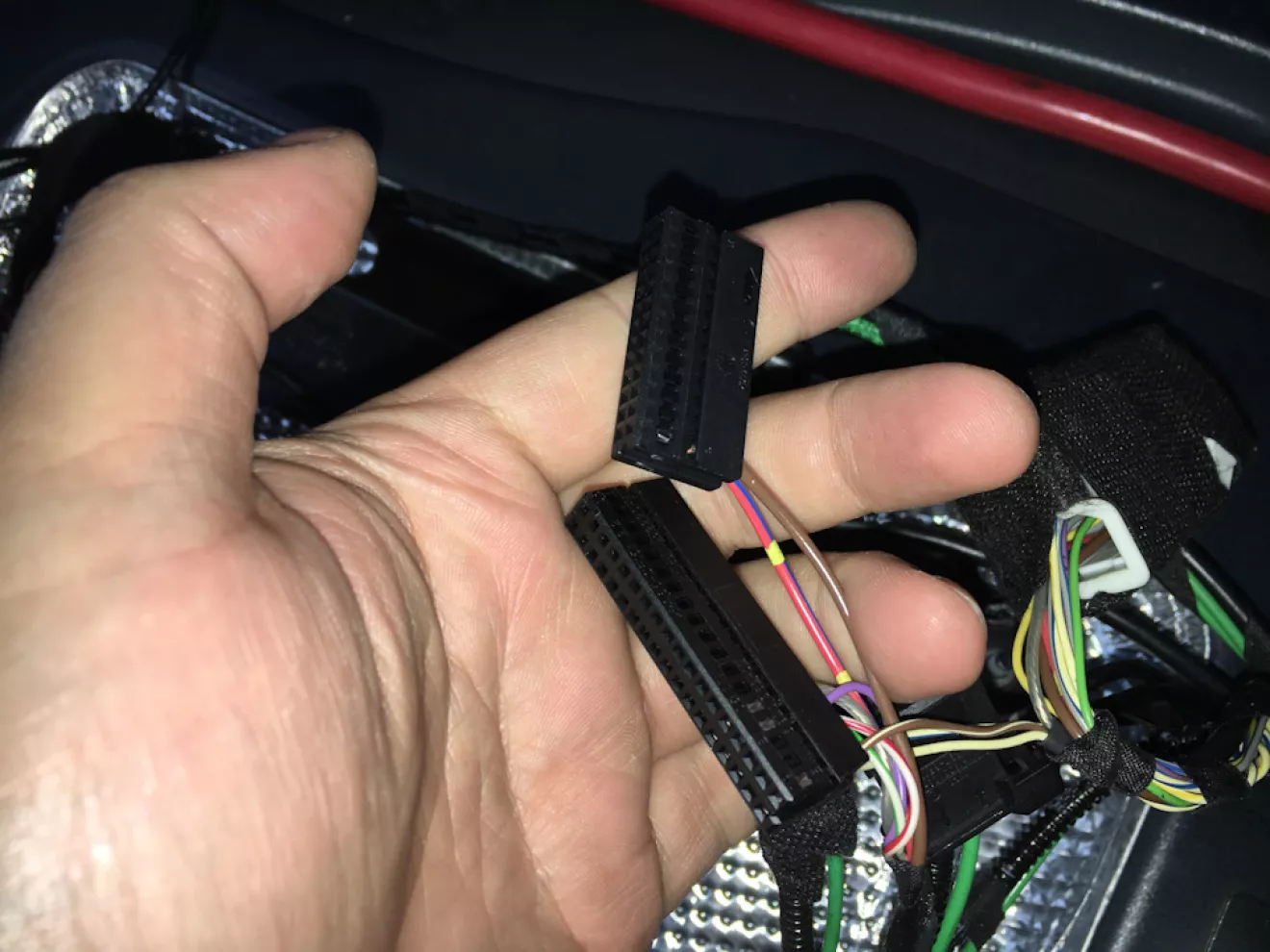

Я его взял с разъема TCU. Так же я, не знаю зачем, может, что бы просто так не болтались провода, запихал в разъем combox и остальные провода от TCU. Это, видимо, ошибка, т.к. теперь я все время вижу ошибку SOS и еще иногда combox при старте машины звонит в спасательную службу. Кодированием избавиться от этого не получается, так что придется лезть туда еще раз и отключать провода.

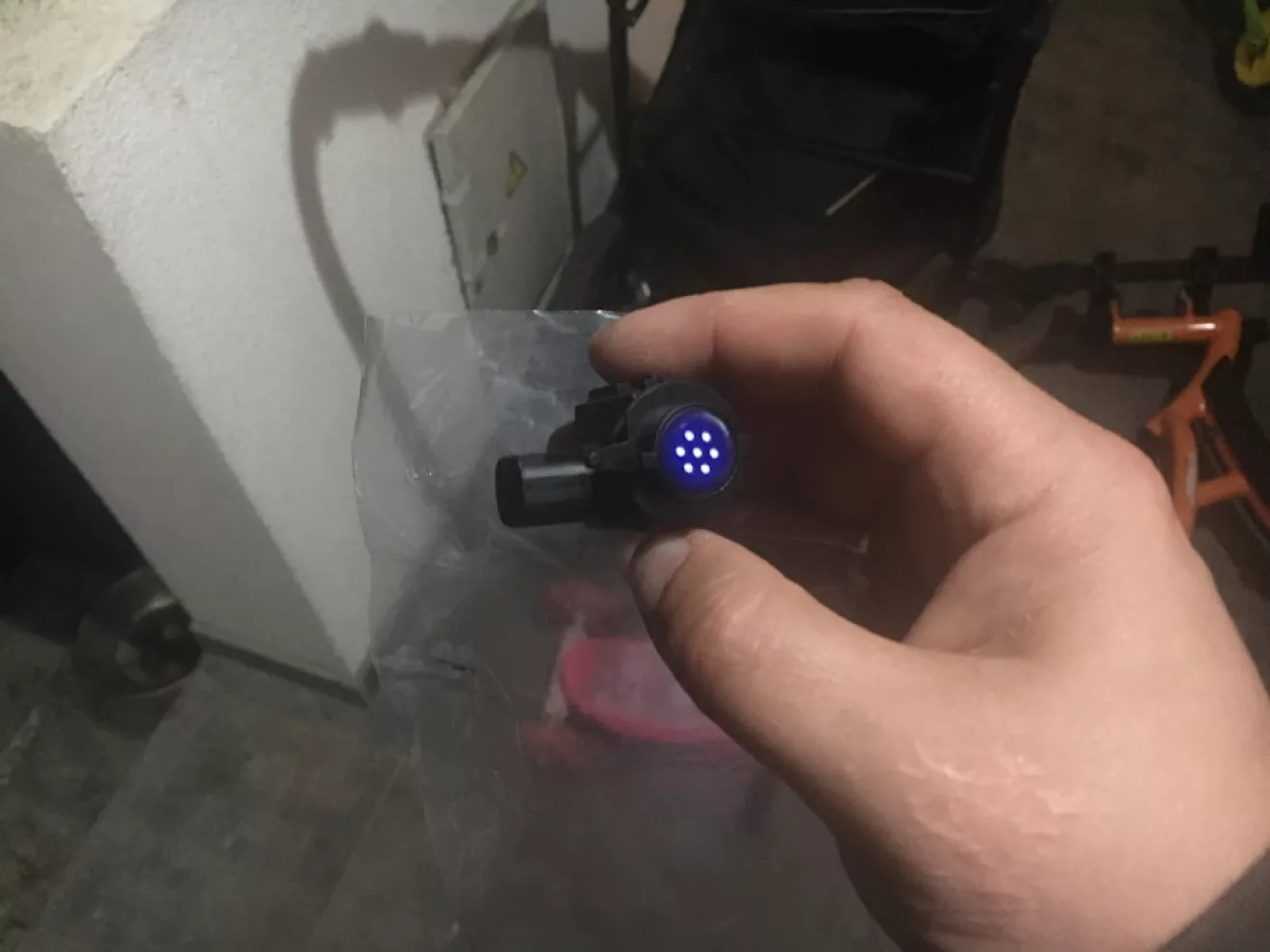

подключил оптику и ЮСБ.

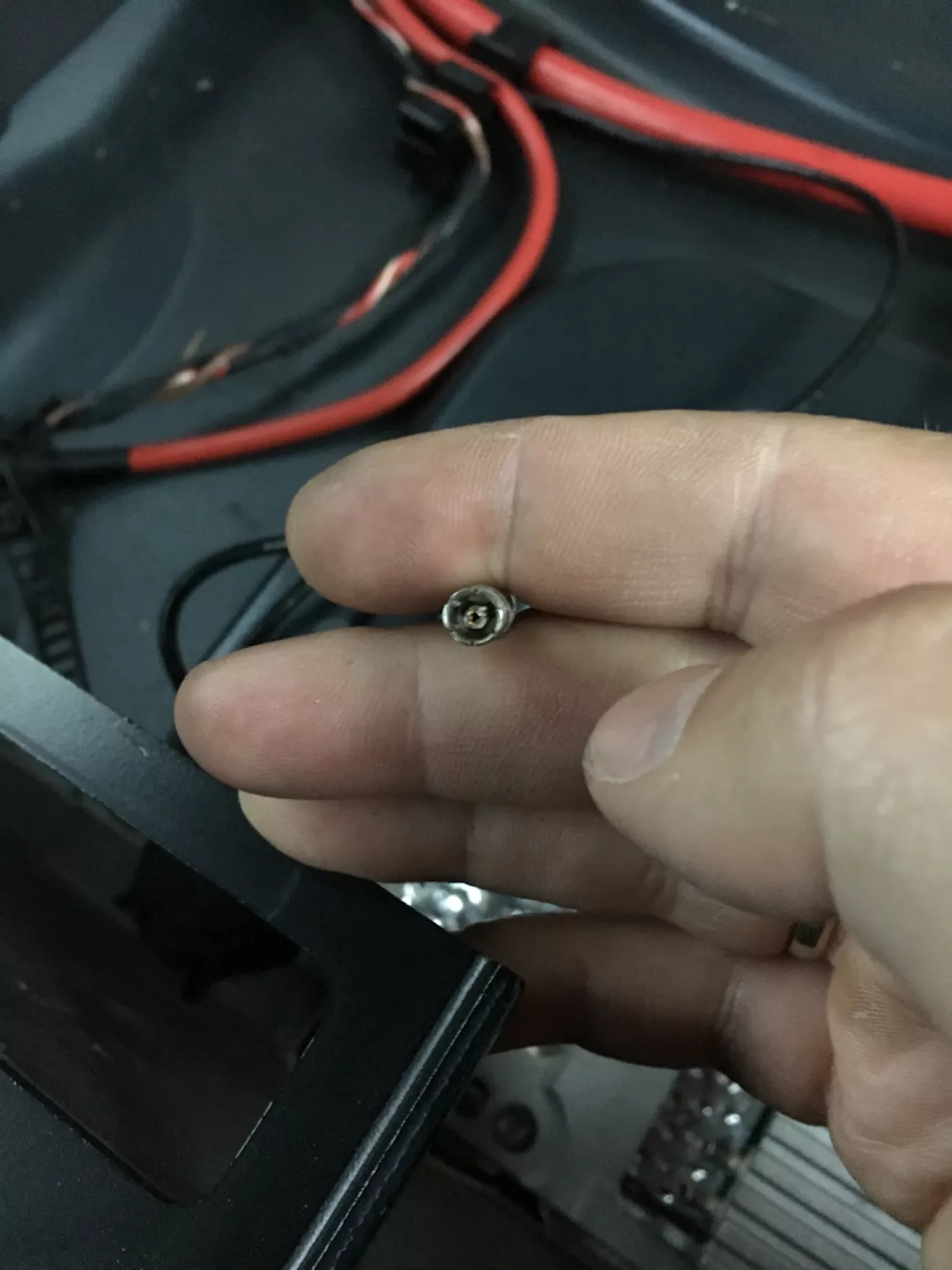

Разъем антенны блютус мне раскурочили зачем-то, когда убирали TCU(((

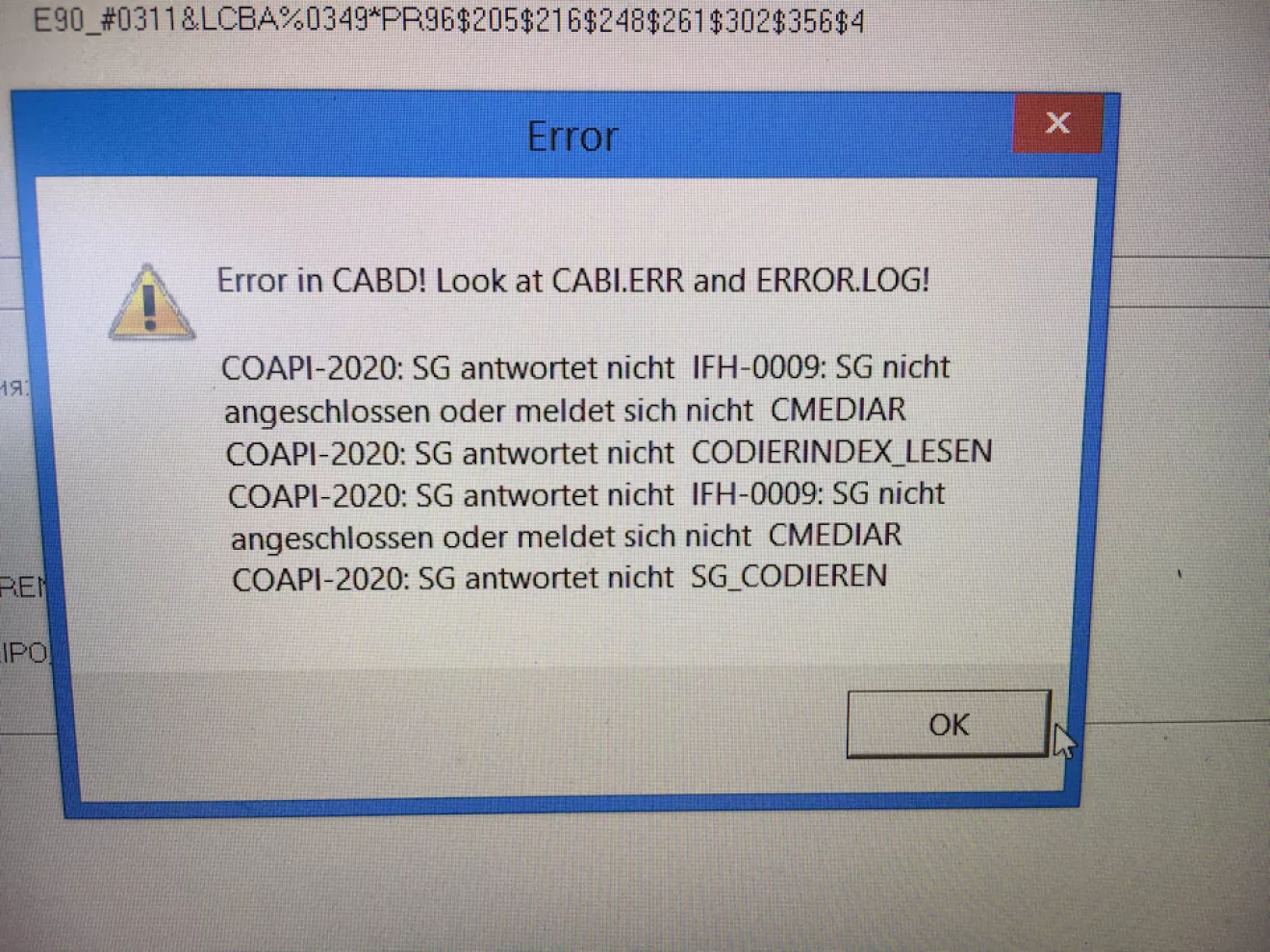

CIC и combox кодировал из-под FA е90, собранной по методу FRANCH-ART из этой же темы, но, пока не очень успешно, так что об этом в следующей серии нашего рассказа)))

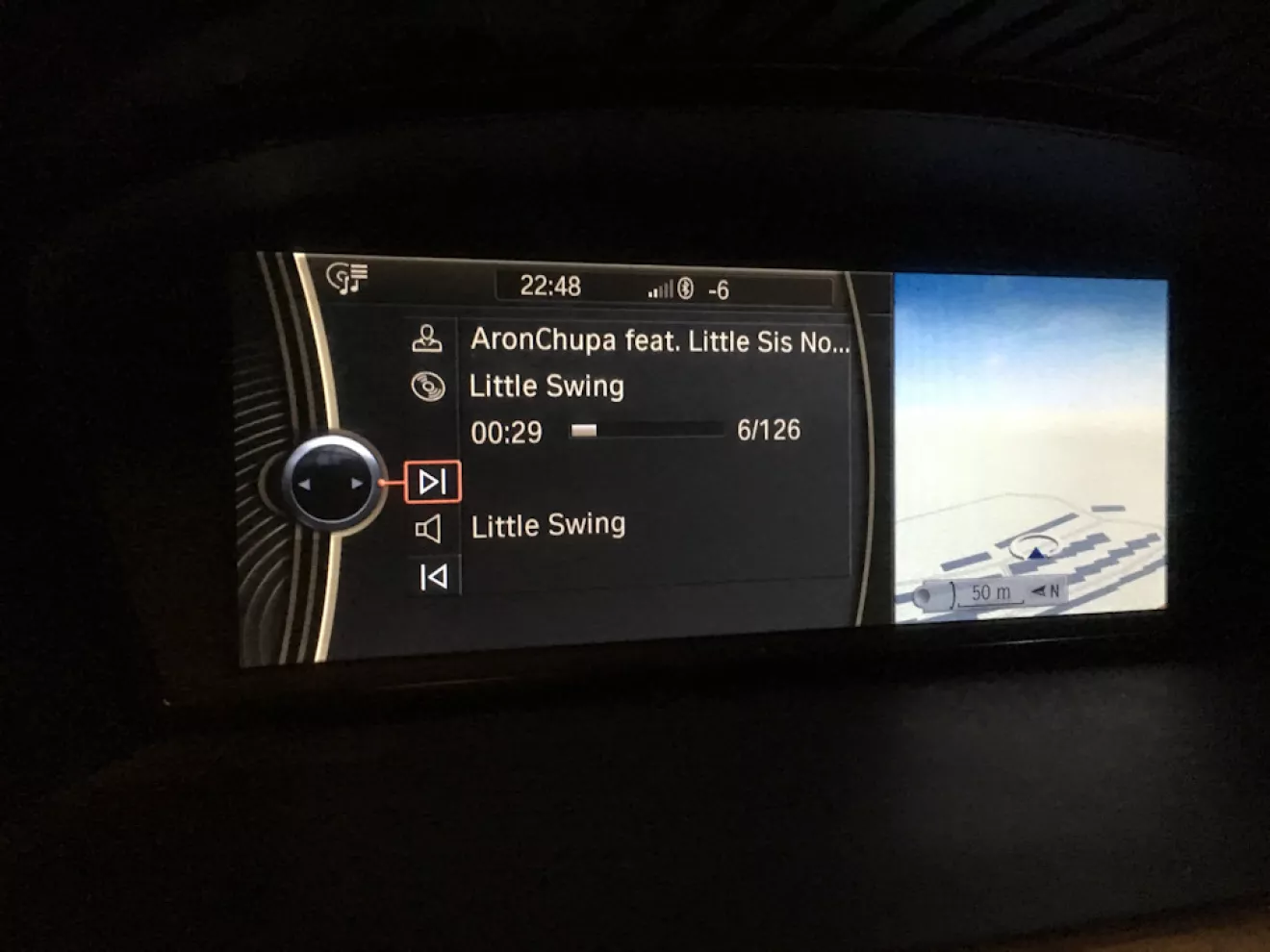

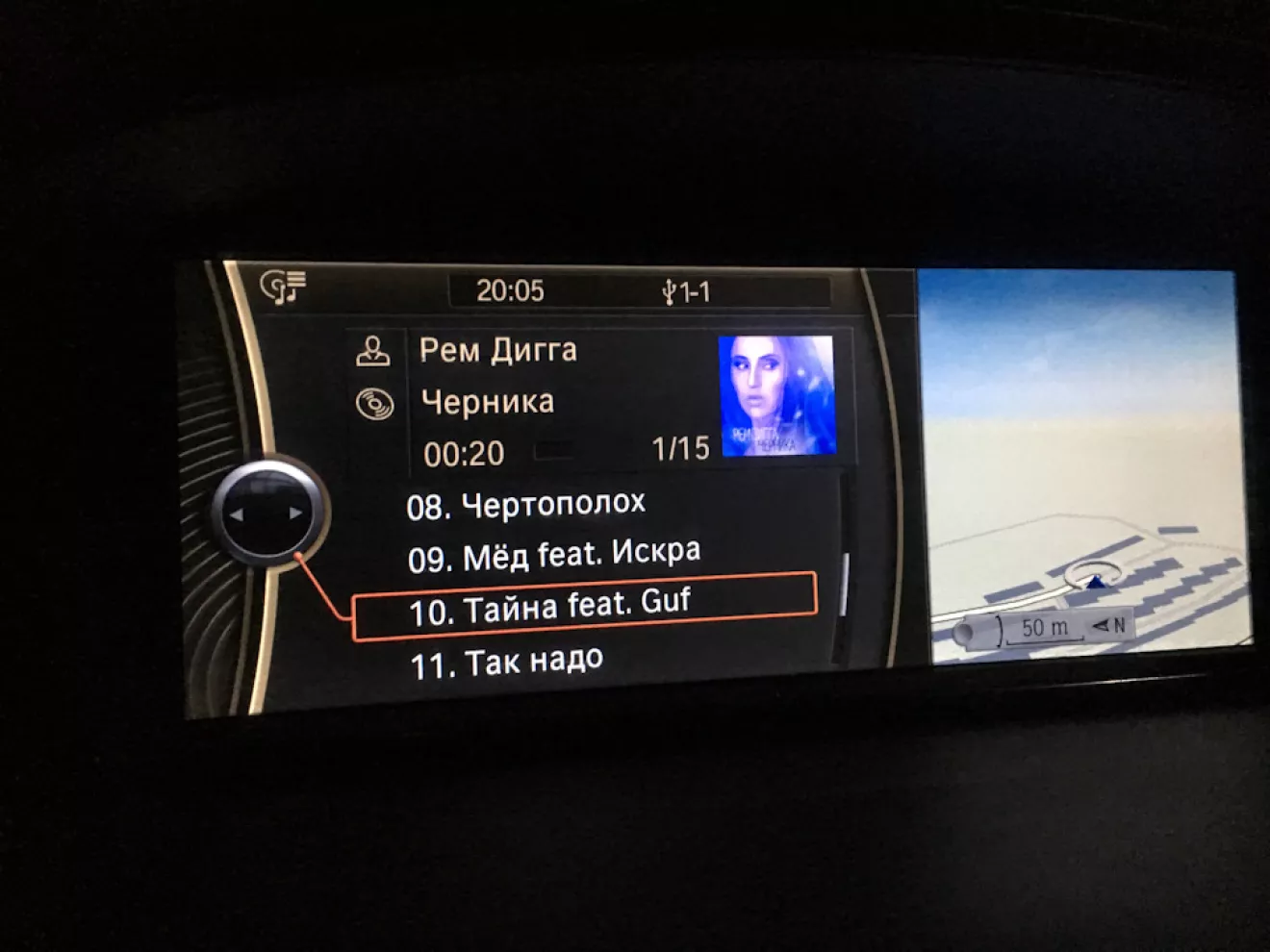

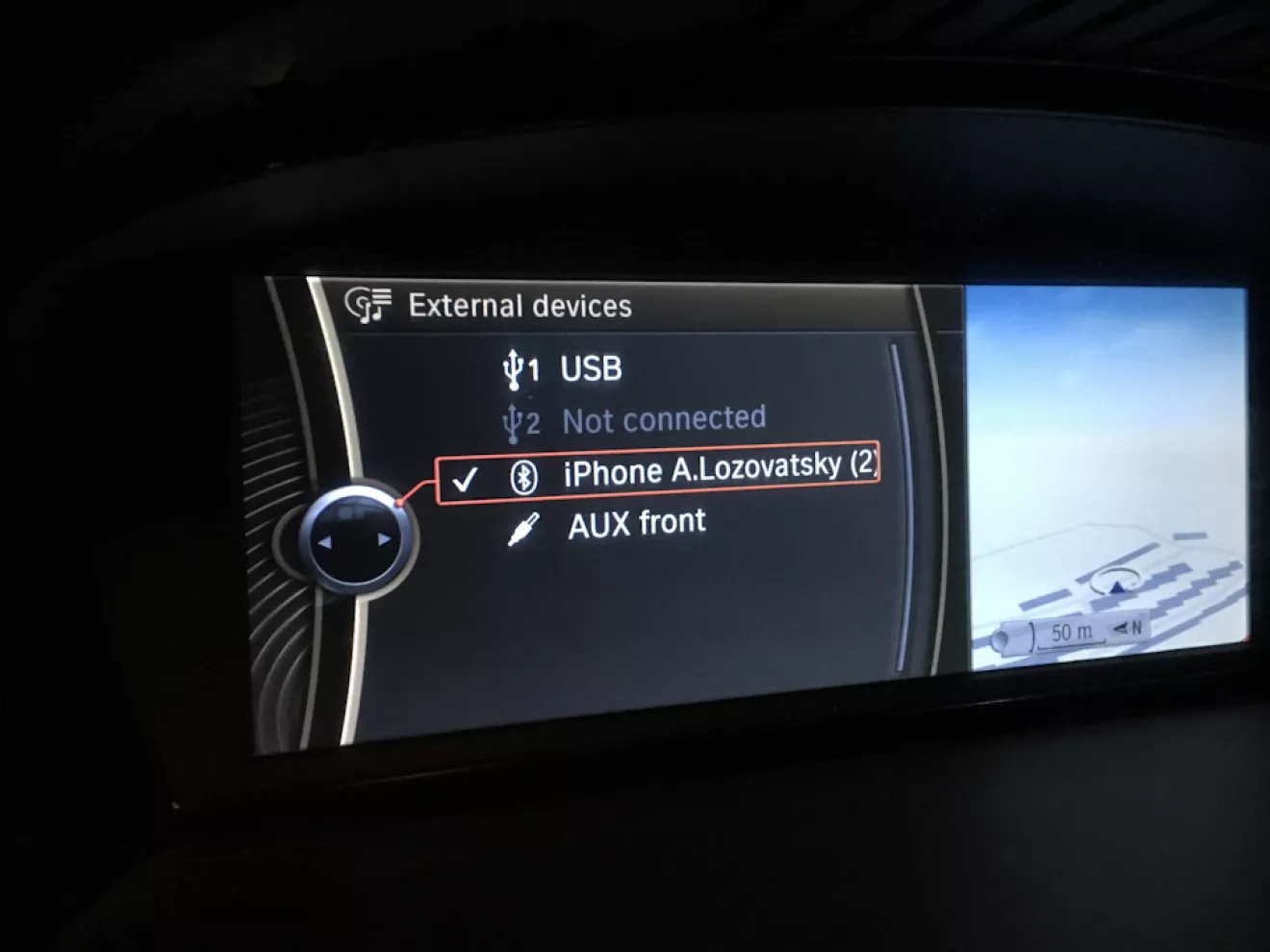

пока что имеем следующее:

Дальше что…
закодировать нормально. Буду пробовать свой VIN. проверил его на bmwtools — все услуги активны.
подключать базовую пластину к combox
подключать базовую пластину к CIC
купить snap-in адаптер под айфон. У меня он 6s. На E-серию ETK его не показывает, но он прекрасно подходит от F-серии. У кого, кстати, 7-й айфон — геометрически корпуса одинаковые или нет?
Ну вот как-то так.

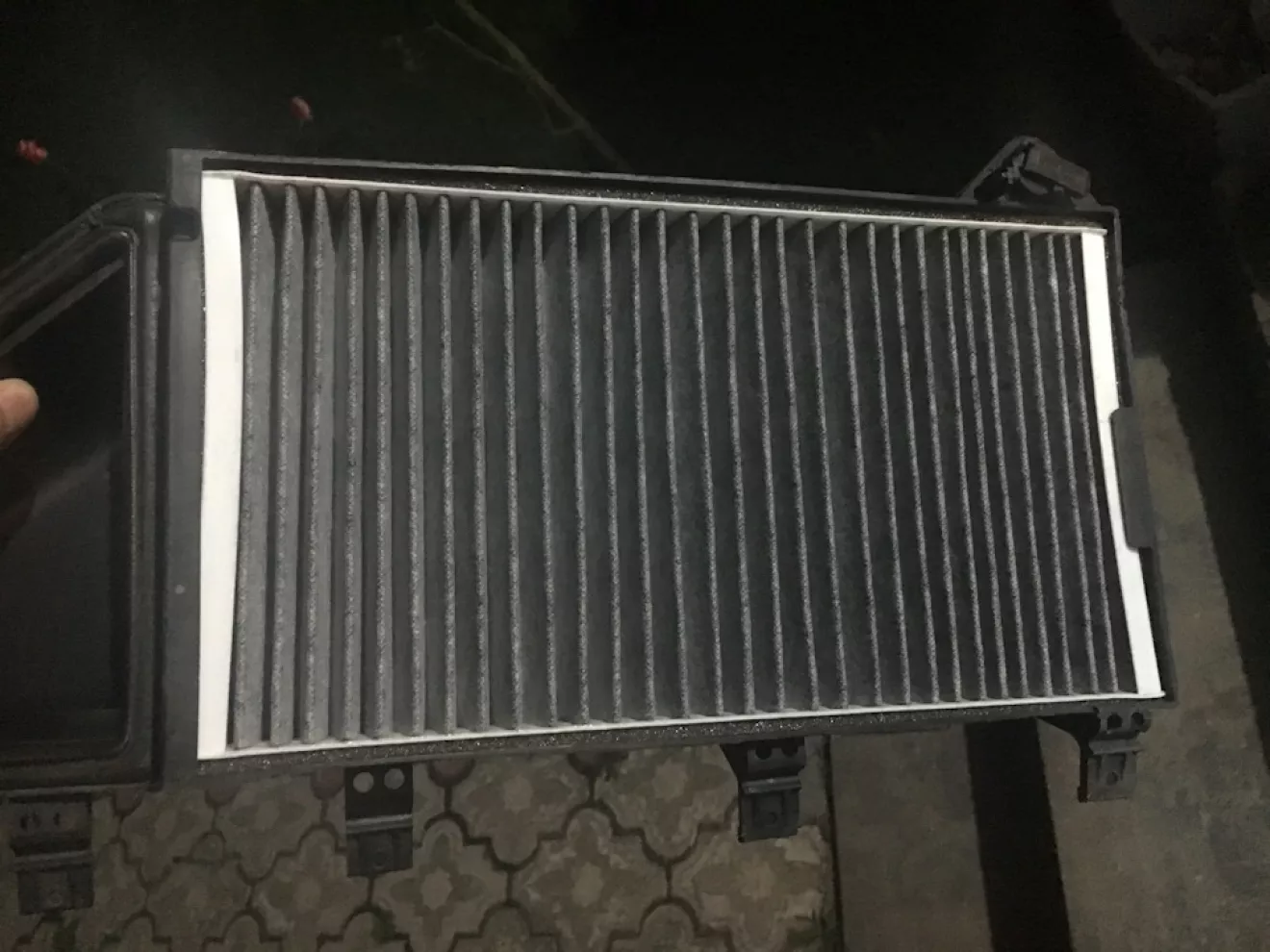

Ну и попутно поменял датчик AUC, ибо надоела ошибка и фильтры салона.

Stay tuned!
