Всем привет, в этой статье я расскажу как начал доукомплектовывать свой Малибушку.

В принципе это и просто и геморно одновременно.

Изучив схемы, стало понятно какой предохранитель отвечает за обогрев заднего стекла, как за зеркала. Все говорят что проводка уже проложена, осталось подключить и все, а фиг там. И так из различий проводка двери LT и Premier не совпадают с LS вообще.

Что нам нужно для переделки:

1) 2-4 клемника под массу на кузов, зависит от того массу поворотниками и массу обогрева вы подключите через 1 клемник или разобьёте на 2.

2) 20 метров провода под массу можно 0.5-0.75

10 метров под поворотники

20 метров под обогрев зеркал в салоне

10 метров под обогрев зеркал из салона в подкапотку, я взял 1.0 квадрата

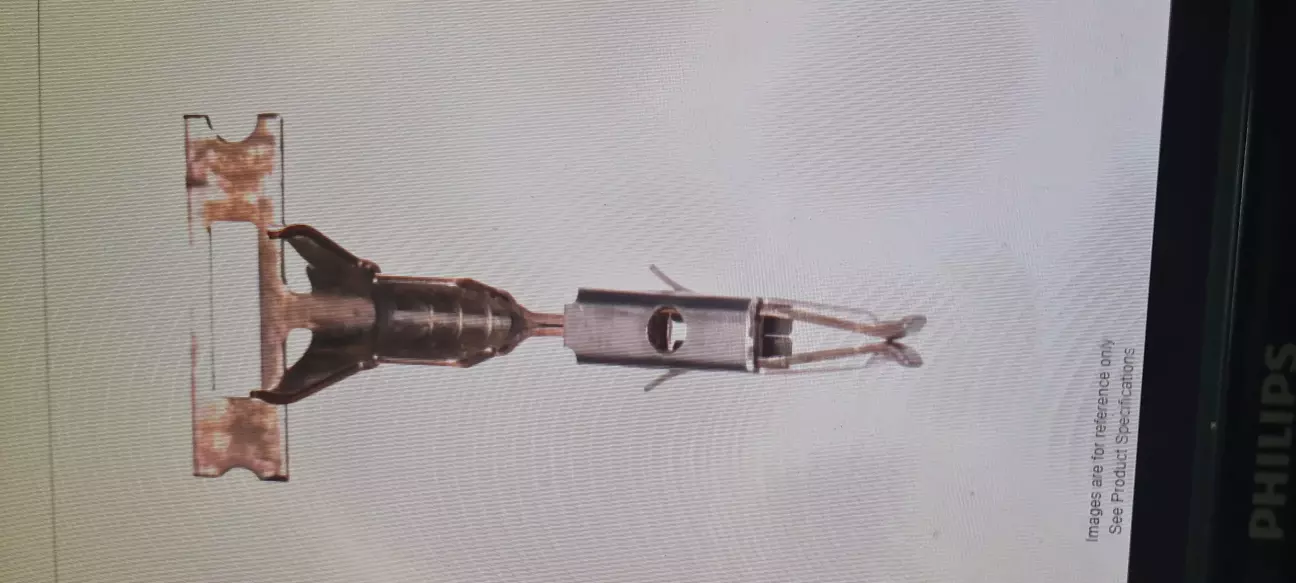

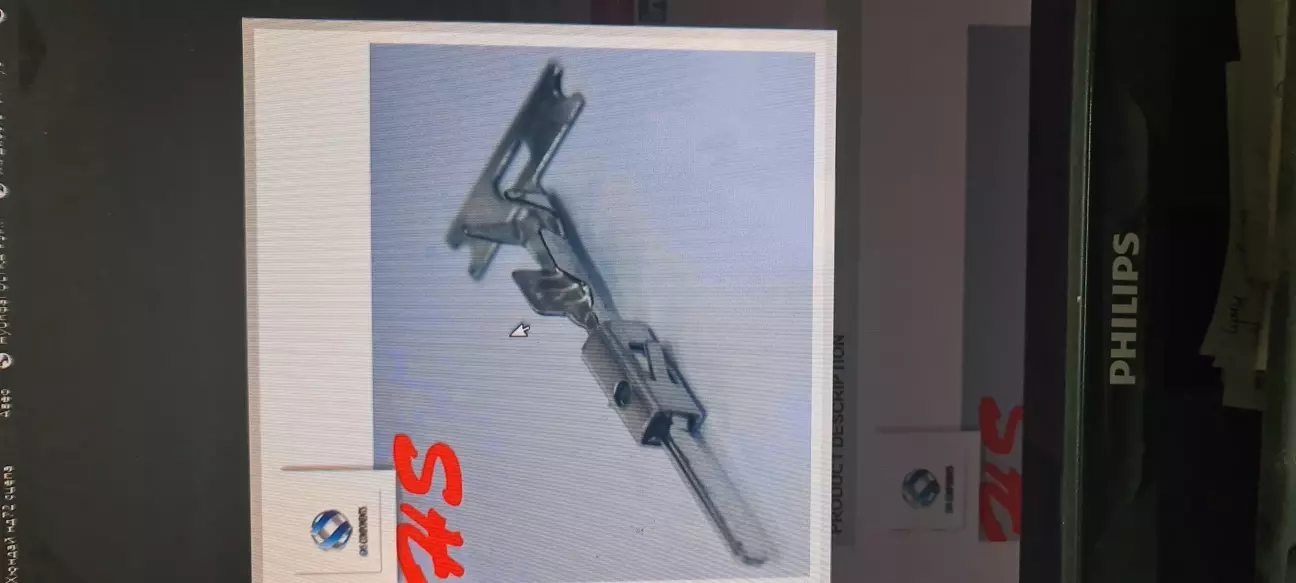

3) нам нужны пины 8 мам в фишку двери

8 пап в ответную часть

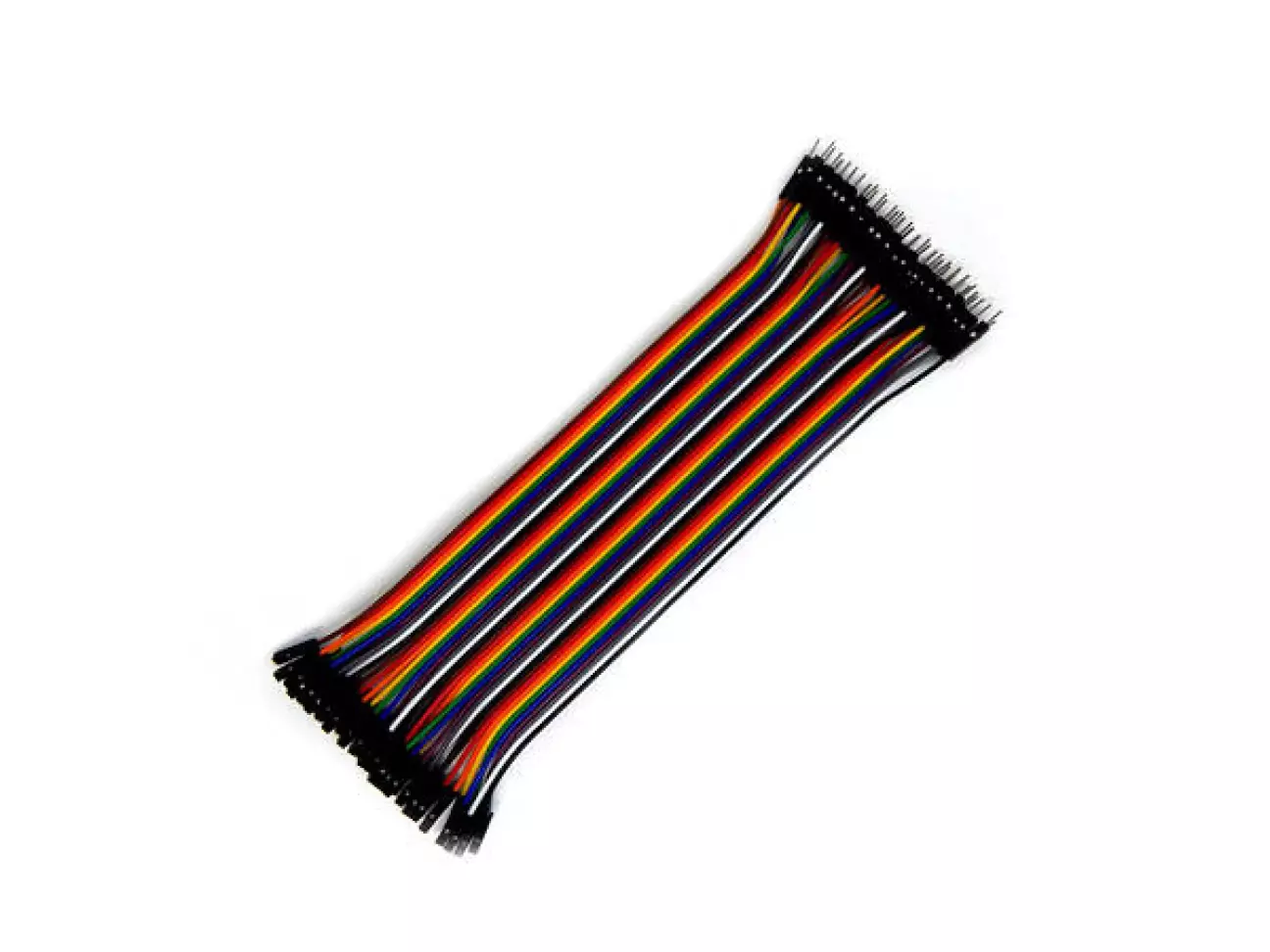

В разъём зеркала пины я не смог найти в продаже, но подошли от Arduino

В разъём под капот фото пина добавлю во второй части, просто нет фото

4) Зеркала.

Я купил одно зеркало битое и собрал с него нормальное одно, зеркальный элемент заказал с Али.

Второе зеркало заказано фирмы FSP. Так что ждем.

1 проводка в двери.

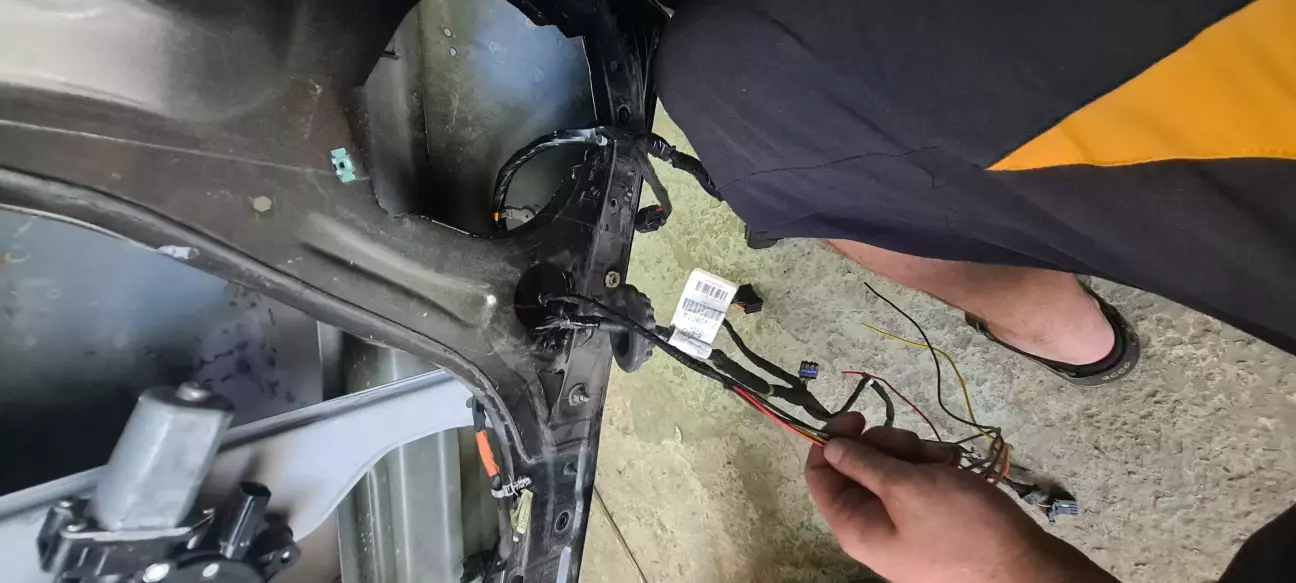

Разбираем карты, отсоединяем разъём в двери и частично вытаскивает жгут с разьемом к себе, у кого было Aveo, тут нет этого ада с разьемом, достаётся просто, сняли резинку, отсоеденили и все.

Разъём у нас в руках. Теперь мы отмеряем 4 провода одинаковой длины, это 2 массы, провод плюс поворота и плюс на обогрев.

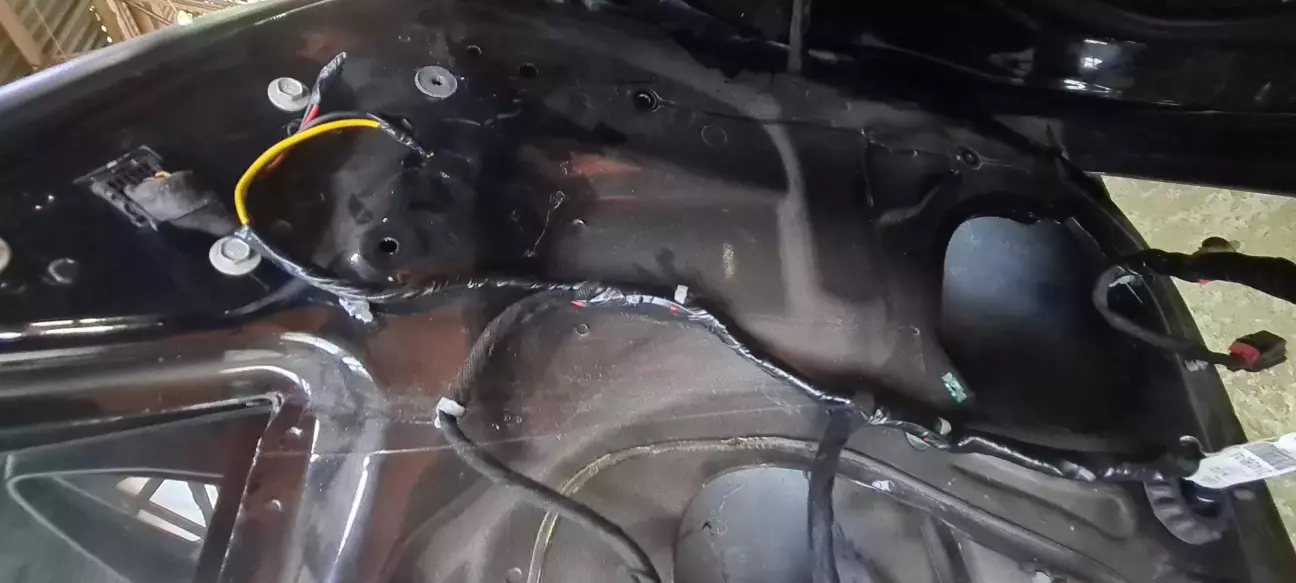

Приматываем это все к штатной проводке

Подключаем пины Ардуино к проводам и подключаем зеркала, распиновка будет во 2 части, так как на момент написания статьи, у меня собрано одно зеркало с поворотником без обогрева, второе жду доставки.

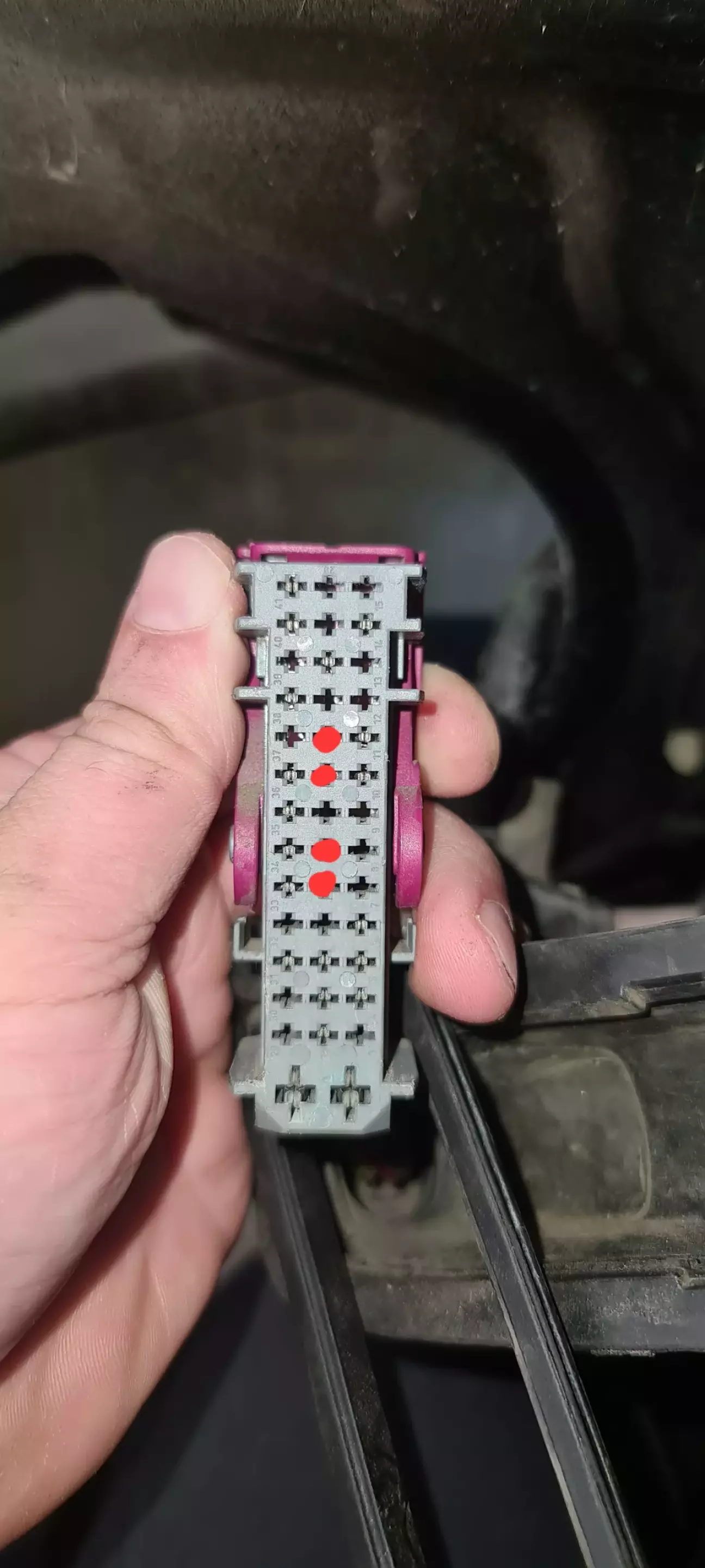

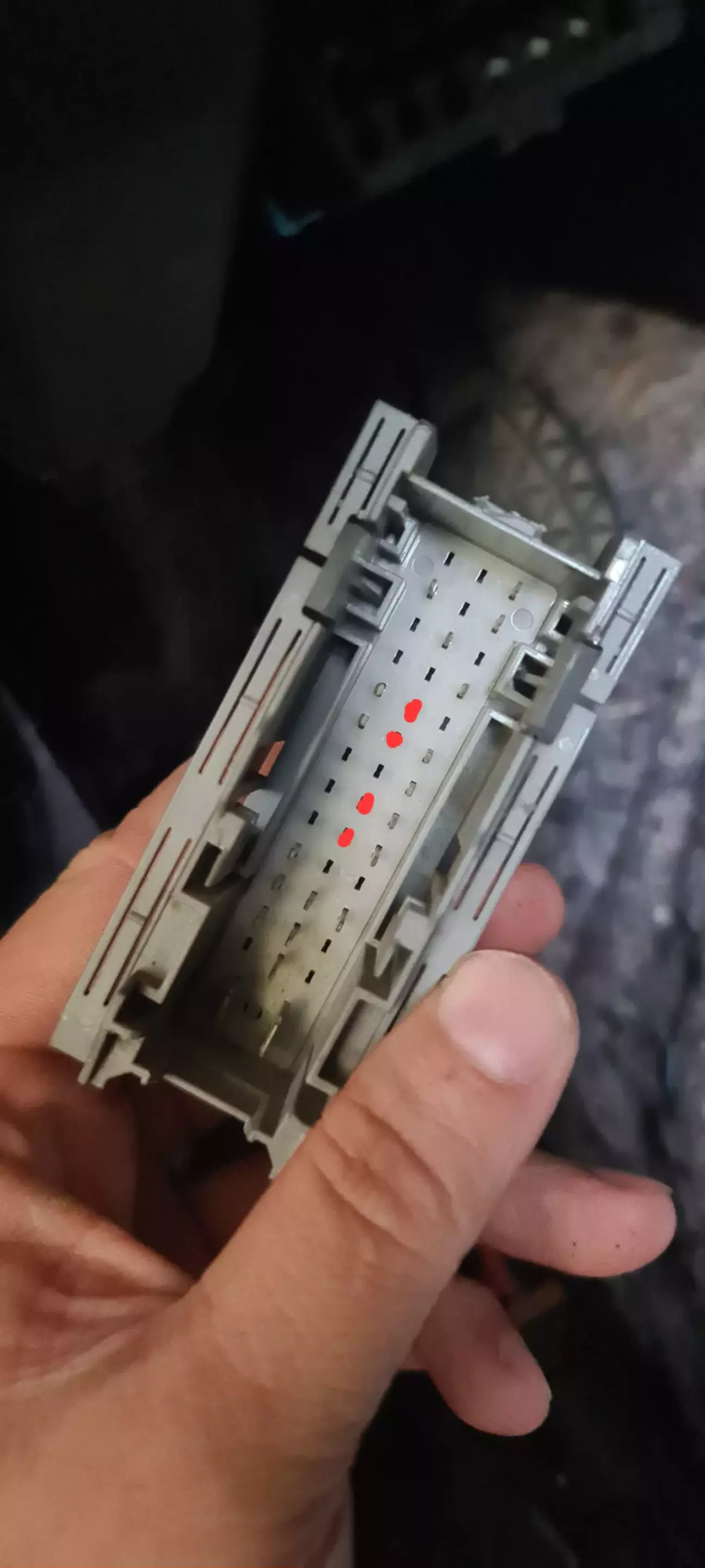

И так теперь обжимаем пины в фишку со стороны двери, как видим свободных отверстий полно, отвечу сразу, я нашёл как это должно быть штатно, но мне нужно было перепиновать 4 разъёма, две мамы и два папы, зачем?

Я задействовал в этом разъёме такие пины

2. Проводка в салоне

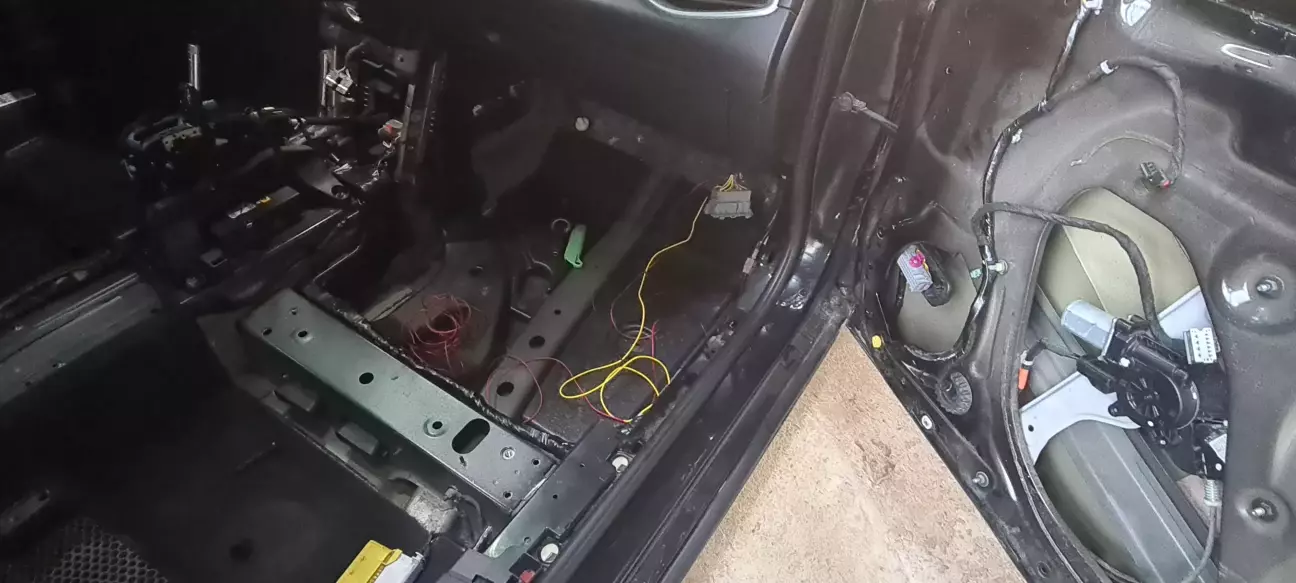

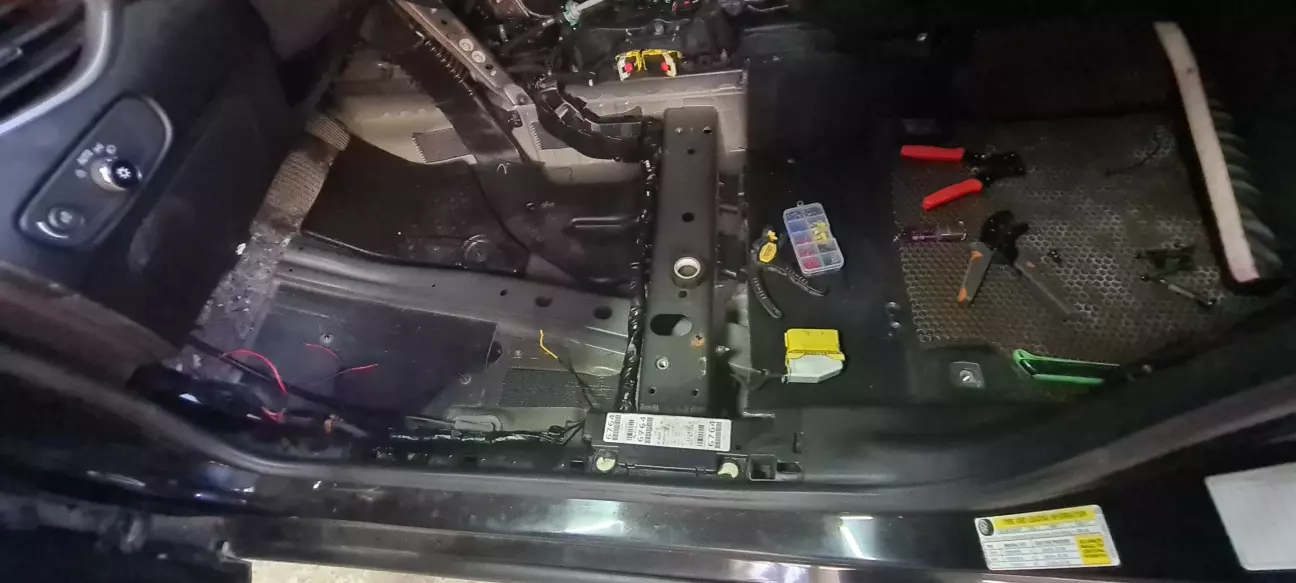

Теперь со стороны салона разъём расположен под кавролином, я снял передние седенья и убрал бар, убрал кавролин, опять 🤣

Если вы не растяни е это все как я в принципе у вас двери готовы теперь вопросы проводки салона.

Вытаскивает фишки ответки. Для правой стороны меряем 2 провода к ближайшей массе, провод поворотников я подключил к проводке которую кидал на задние стопы, в прошлой статье я писал о переделке Америки в Европу.

А вот с обогревом сложнее, его я прокидываю на левую сторону, чтобы оттуда вести провод под капот.

Левая сторона аналогично правой, только провода для обогрева, я взял по длине как на массу.

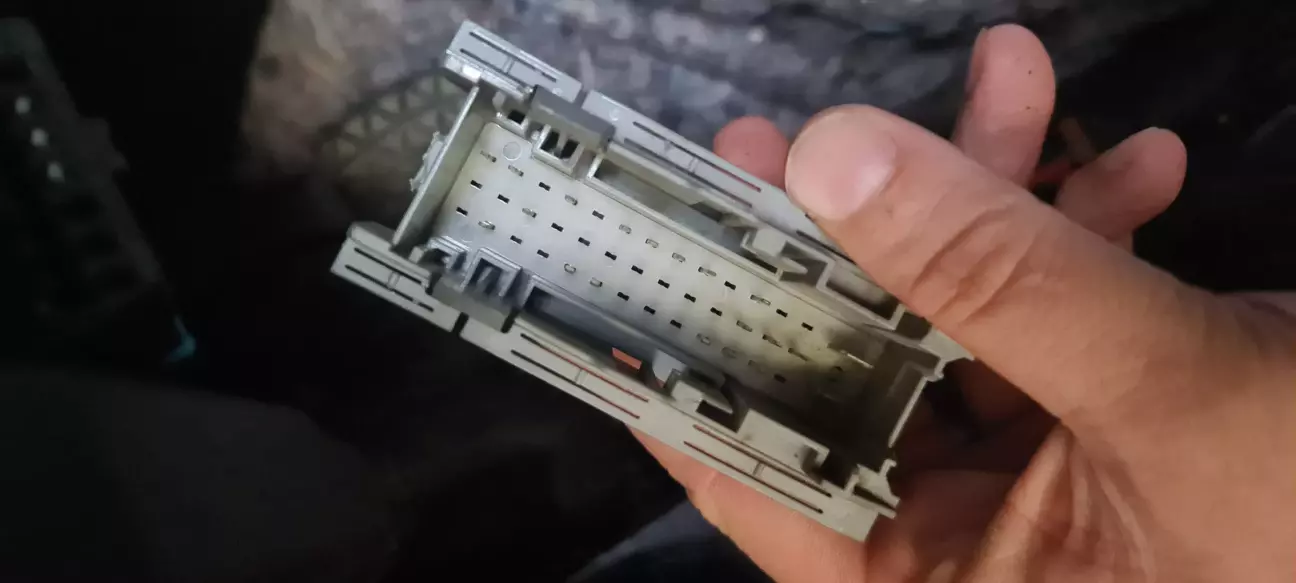

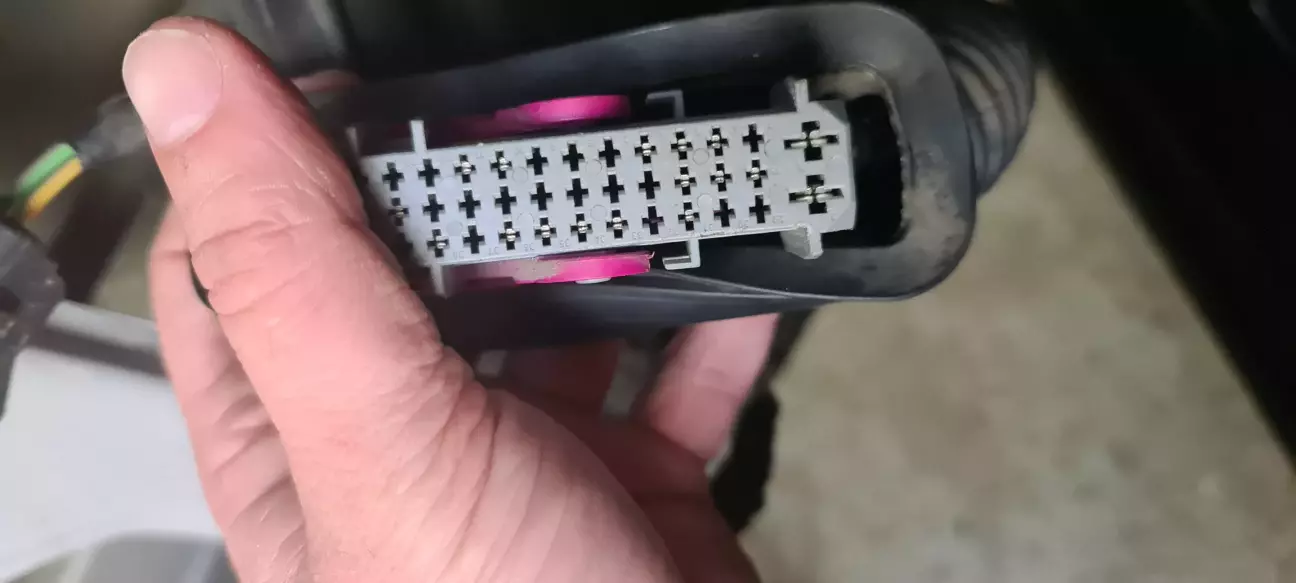

И так фишка салона

В ней мы вставляем пины аналогично дверной

У вас же могут быть другие свободные пины, по Вашему желанию.

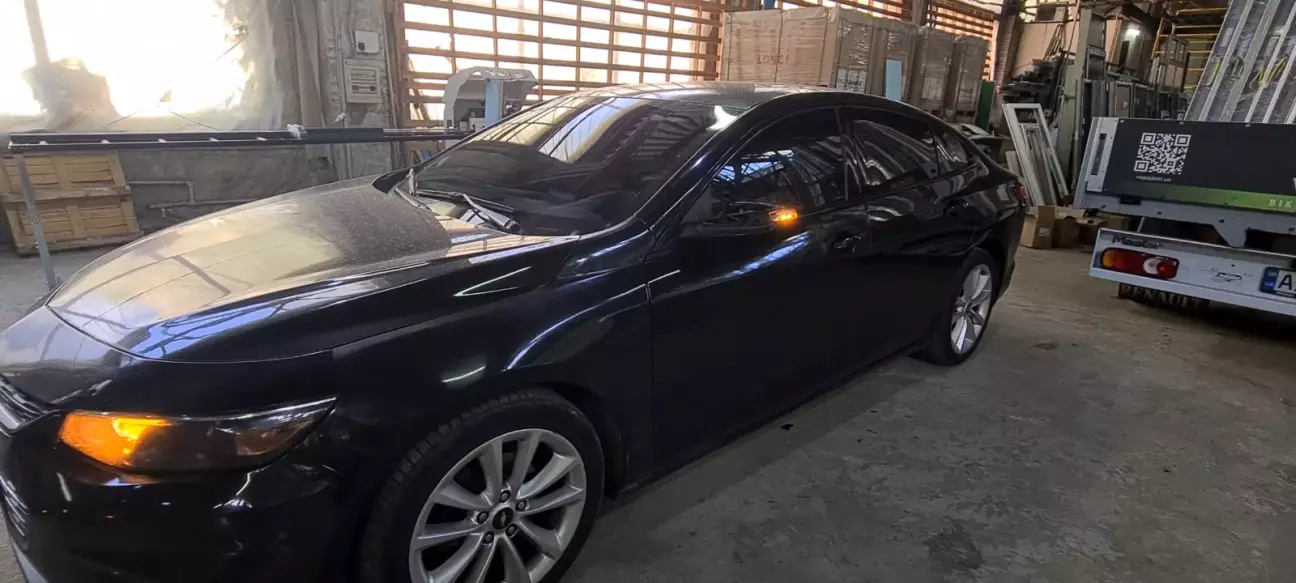

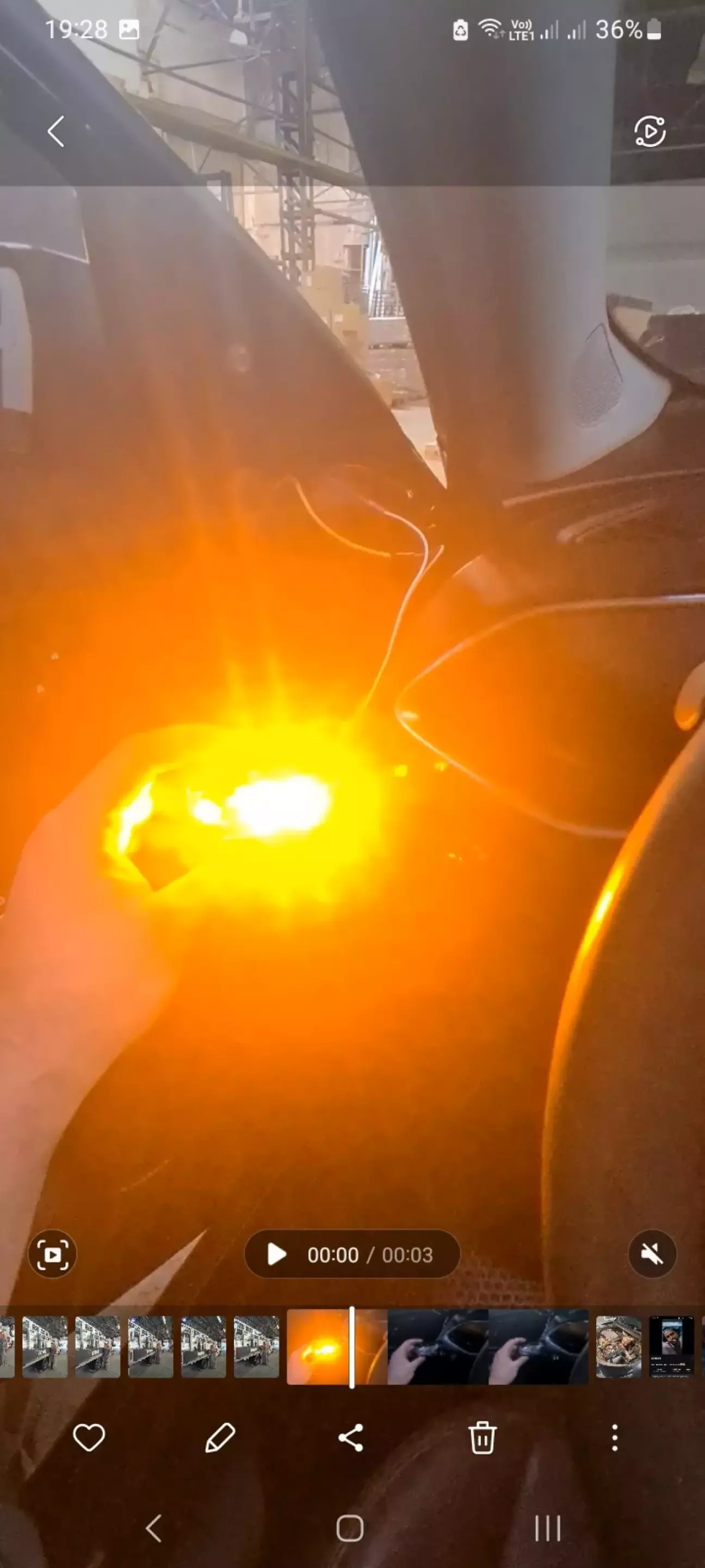

И так запиновали массы прокинули, все. Проверяем, вы на зеркалах, если поставили, я вот так

Далее начинается самый Большой гемор.

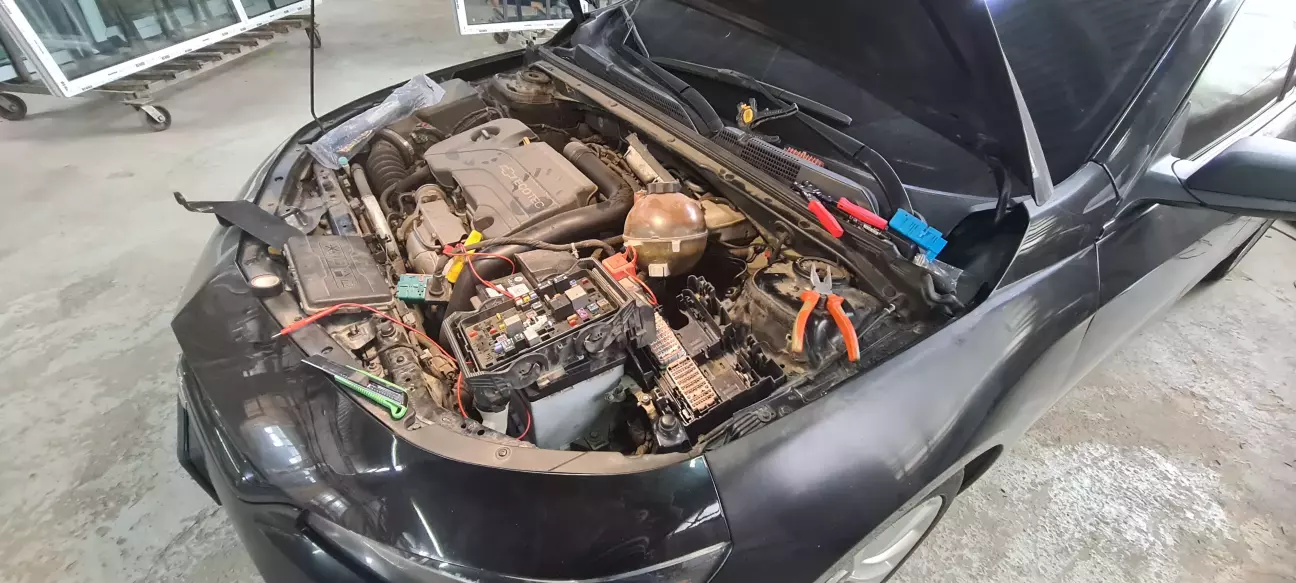

3. Проводка в подкапотное пространство

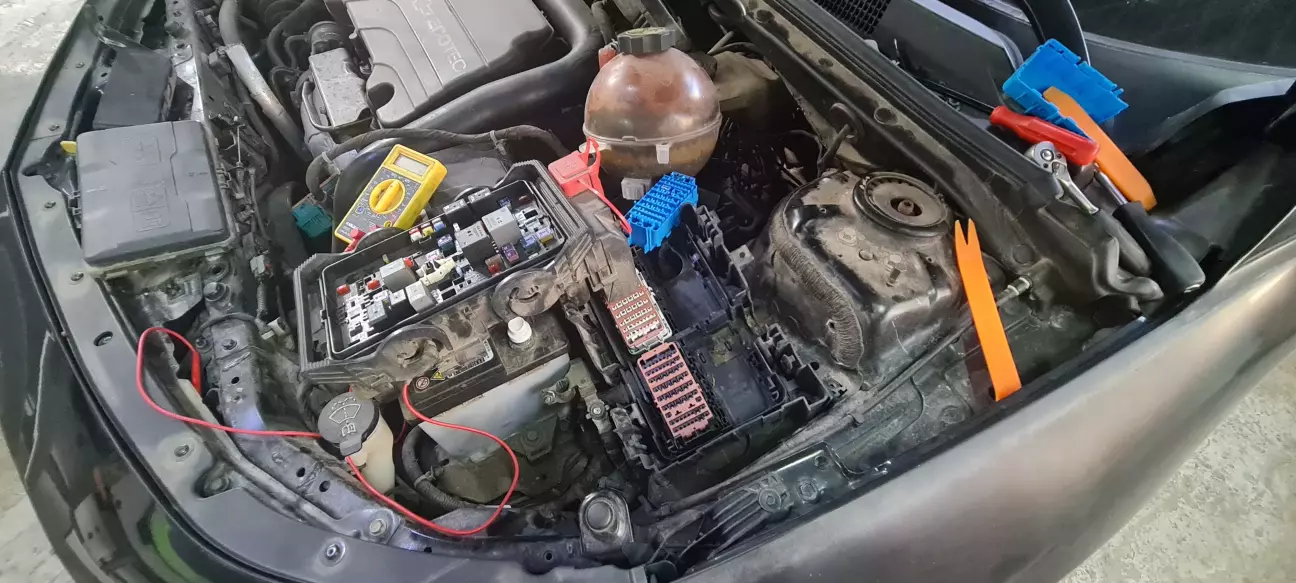

И так в LS есть предохранитель для зеркал, от него даже в блок предохранителей идёт пин, но к сожалению, нам этом все, поэтому мы разбираем блок предохранителей. Откручиваем бачек, так как он посещает нам добраться до проводки в салон или троса капота.

Для блока предохранителей существует 4 фишки разных цветов, в нашем случае нам нужна БЕЛАЯ, как их разобрать могу заснять видео или объяснить по телефону.

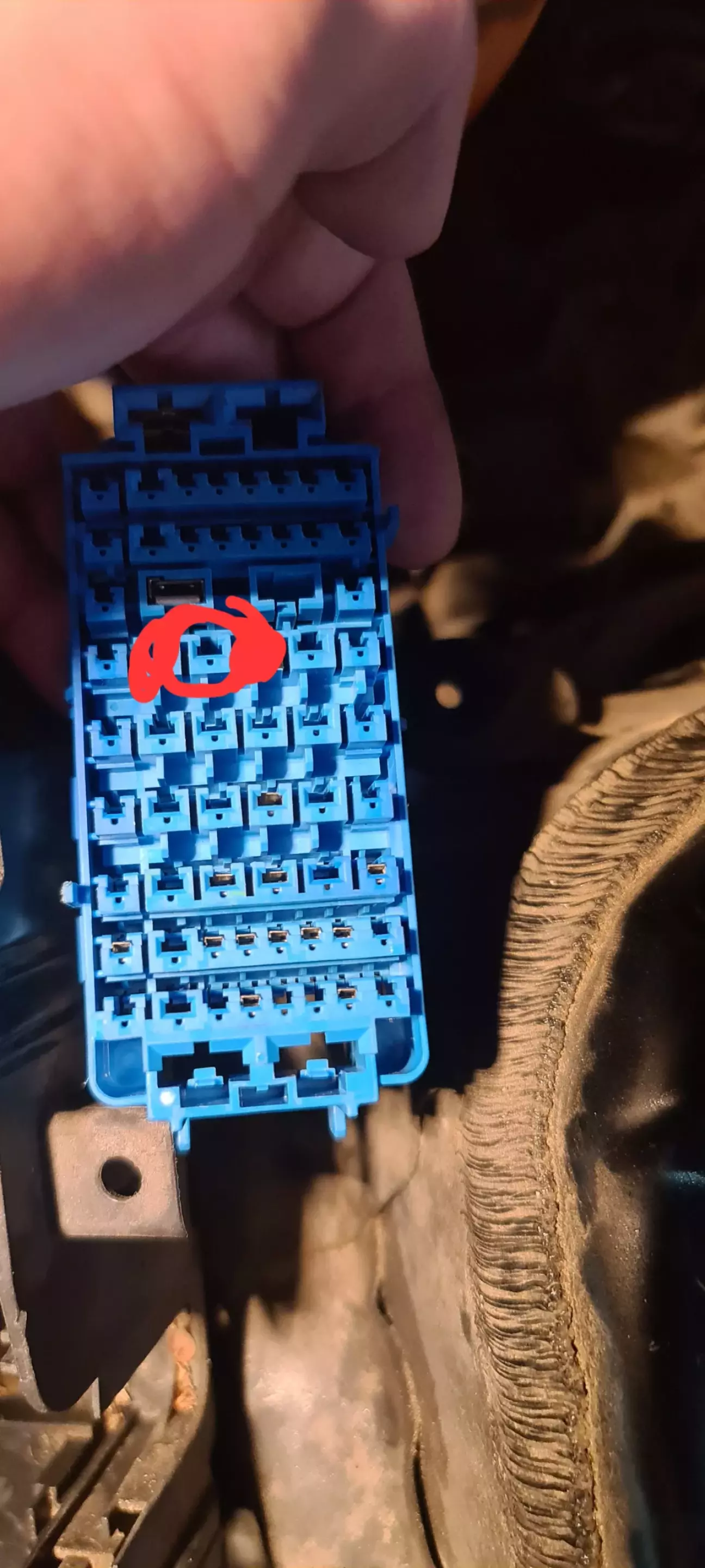

Почему я сделал акцент на цвете потому что в первый раз я подключился в синюю, провтыкал зеркальность пинов. Фото есть куда ставить на синем разъёме, но повторюсь, нужен БЕЛЫЙ

И так пин мы нашли, разъём тоже, как же я прокинул провод под капот, я прокинул его через трос открытия капота, а точнее вместе с ним, это было тяжело, я справился, но разобрать жабо, ещё фигову тучу разьемов снять, как то вытащить жгут проводов в салон я был не готов. Поэтому трос капота наше все.

И так подключаем, прозванивается и все хорошо, в этой статье не пробовал но попробую хотя бы на одном зеркале во второй статье все расскажу.

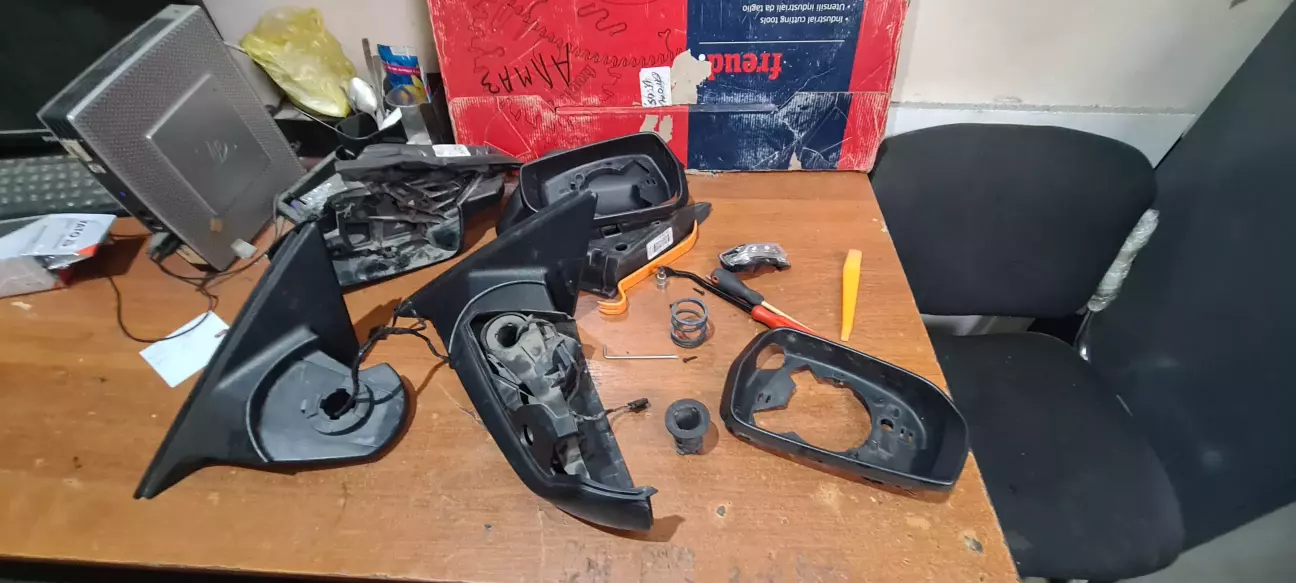

Так как у меня было 2 зеркала, я из него собрал одно, самое геморное это разобрать где механизм складывания зеркала, но мой вам совет взять лучше БУ оригу, новый FPS или новый оригинал, заказать на али, но не переделывать, вы выйграете до 500 грн а гемору получите уйму.

Дальше я собрал зеркало.

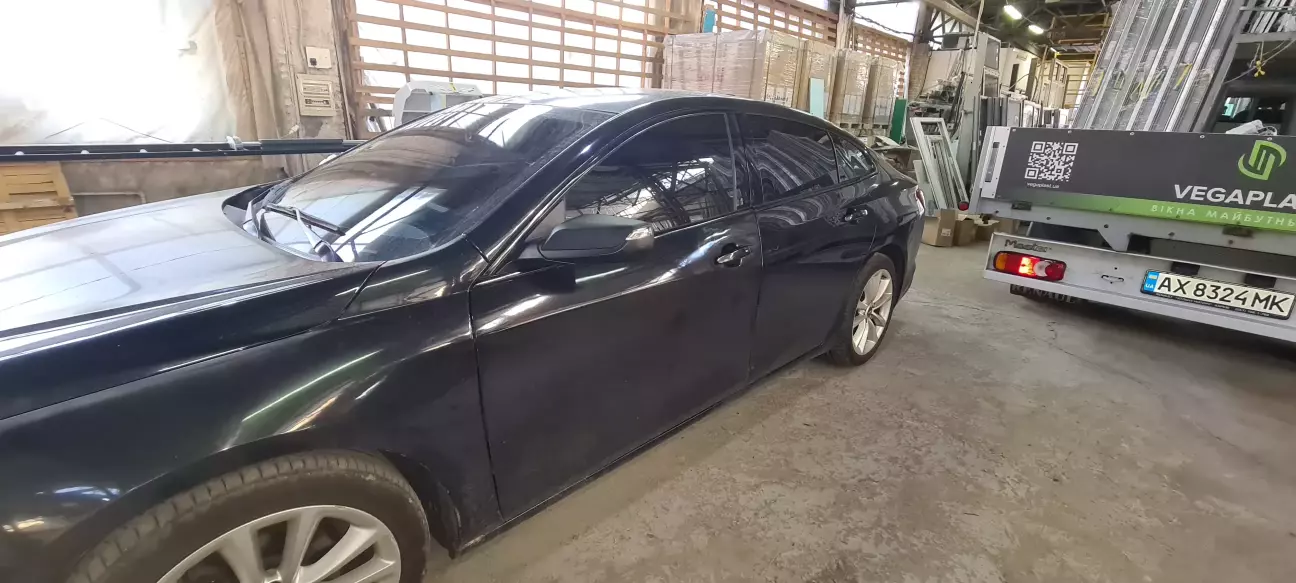

И поставил на авто, на следующий день, я покрасил крышку зеркала, так как оно у меня было бордовое, ОГРОМНОЕ СПАСИБО Кате с Одесского клуба за донорское зеркало. Ах да красил жидкой резиной, Авео клуб Харькова привет, в особенности друг Александр на Сонате 😁.

Ну и реклама на заднем плане, кому нужны советы по зеркала и окнам пишите в Лс.

Вторая часть будет после прихода зеркала с али

Ціна питання 4200 UAH, Пробіг 194000 км.
