VlinkerMS. Що в середині?

Зустрічайте ще один з адаптерів серії Vlinker.

Цього разу MS. Один з топових в серії потім зрозумієте чому

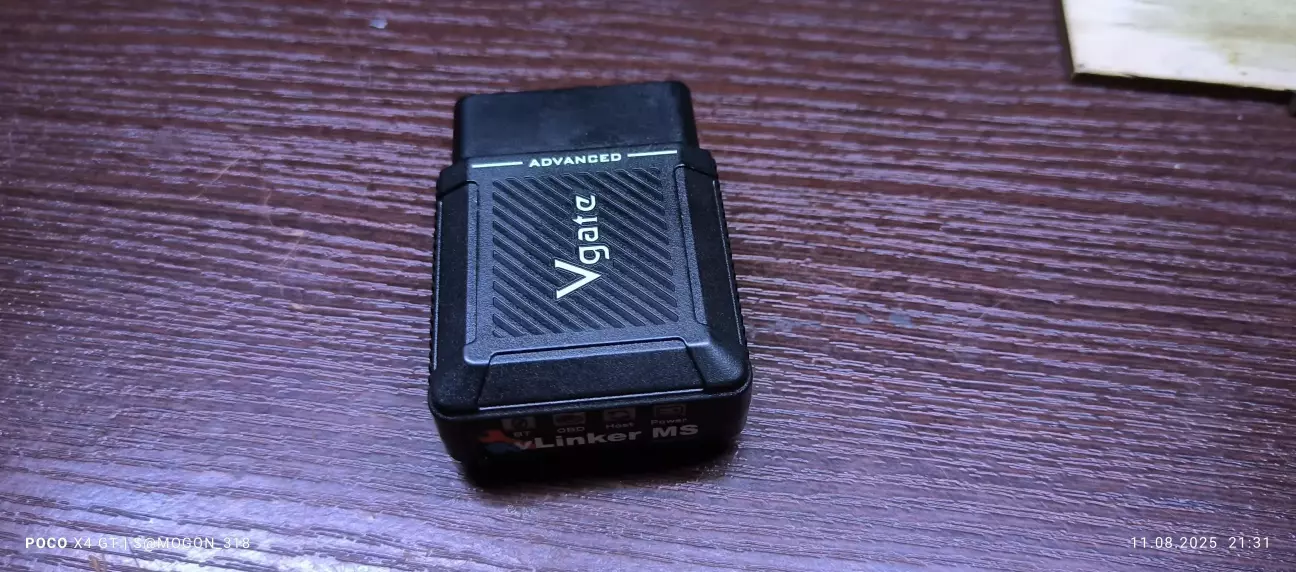

По крпусу: жорсткий пластик з рифленням.

"Позолочені" контакти obd.

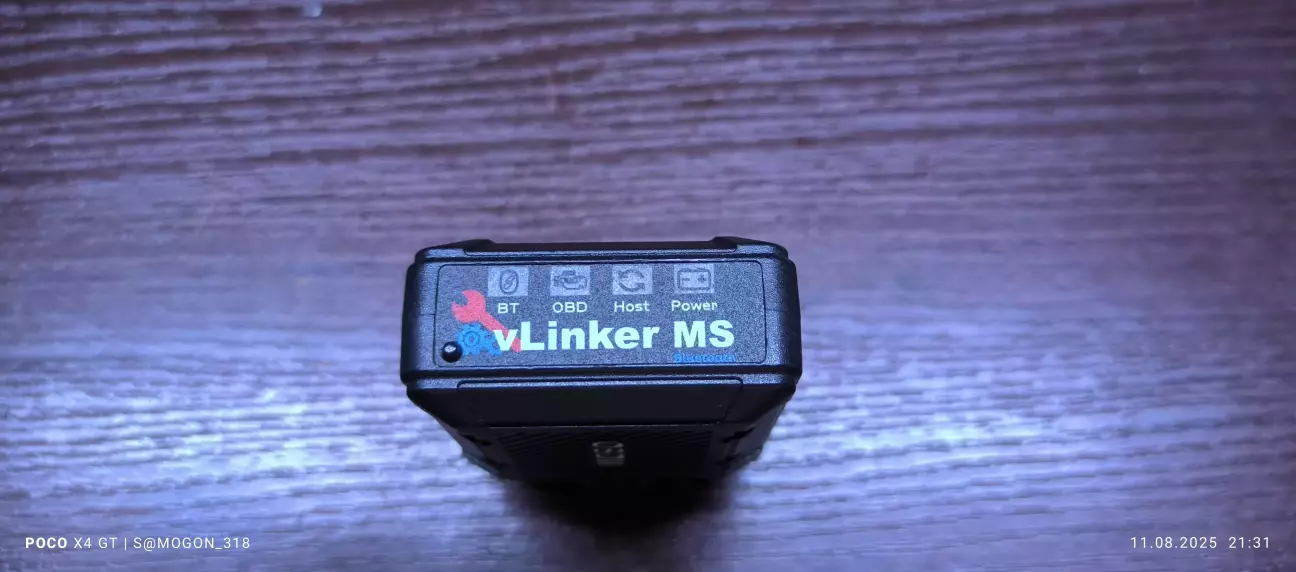

З тилу встановлені світлоіндикатори та кнопка підключення пристроїв по блютуз (поки не нажмете, то девайс не підключиться до іншого пристрою, дуже зручно якщо залишаєте адаптер в авто).

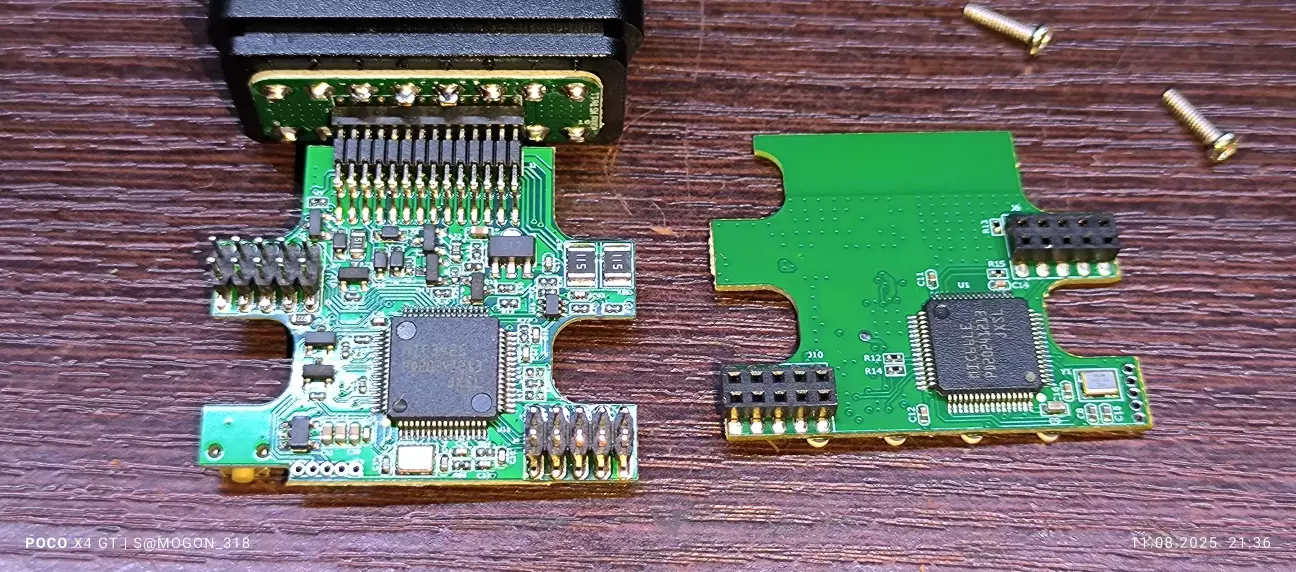

При розборі зустрічаємо "бутер" з двох плат

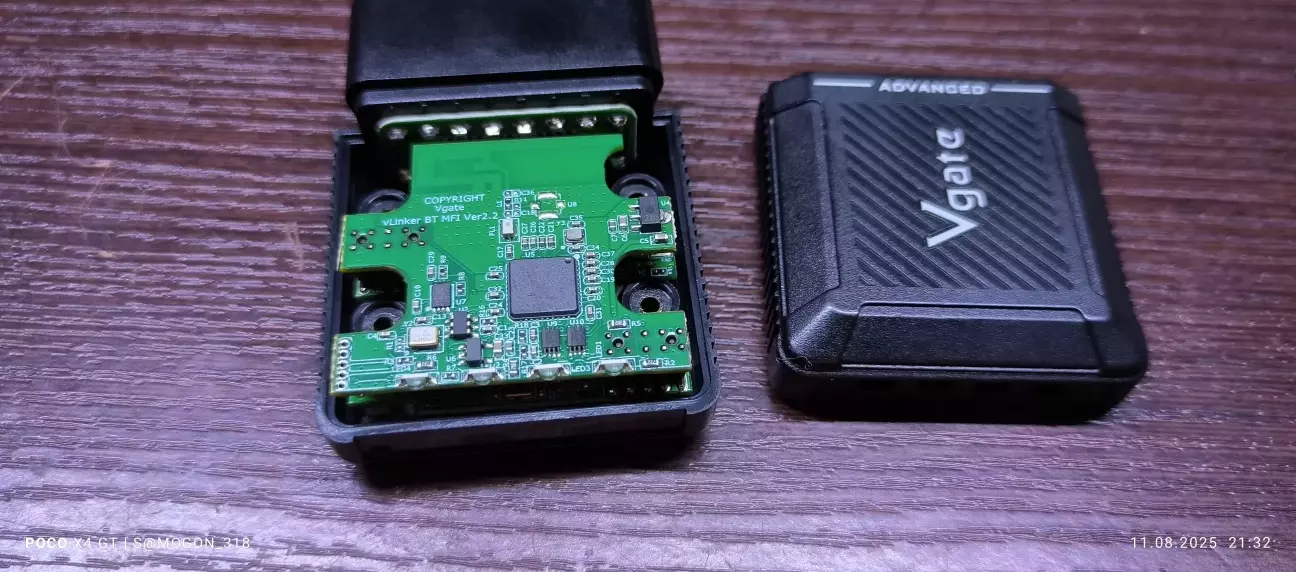

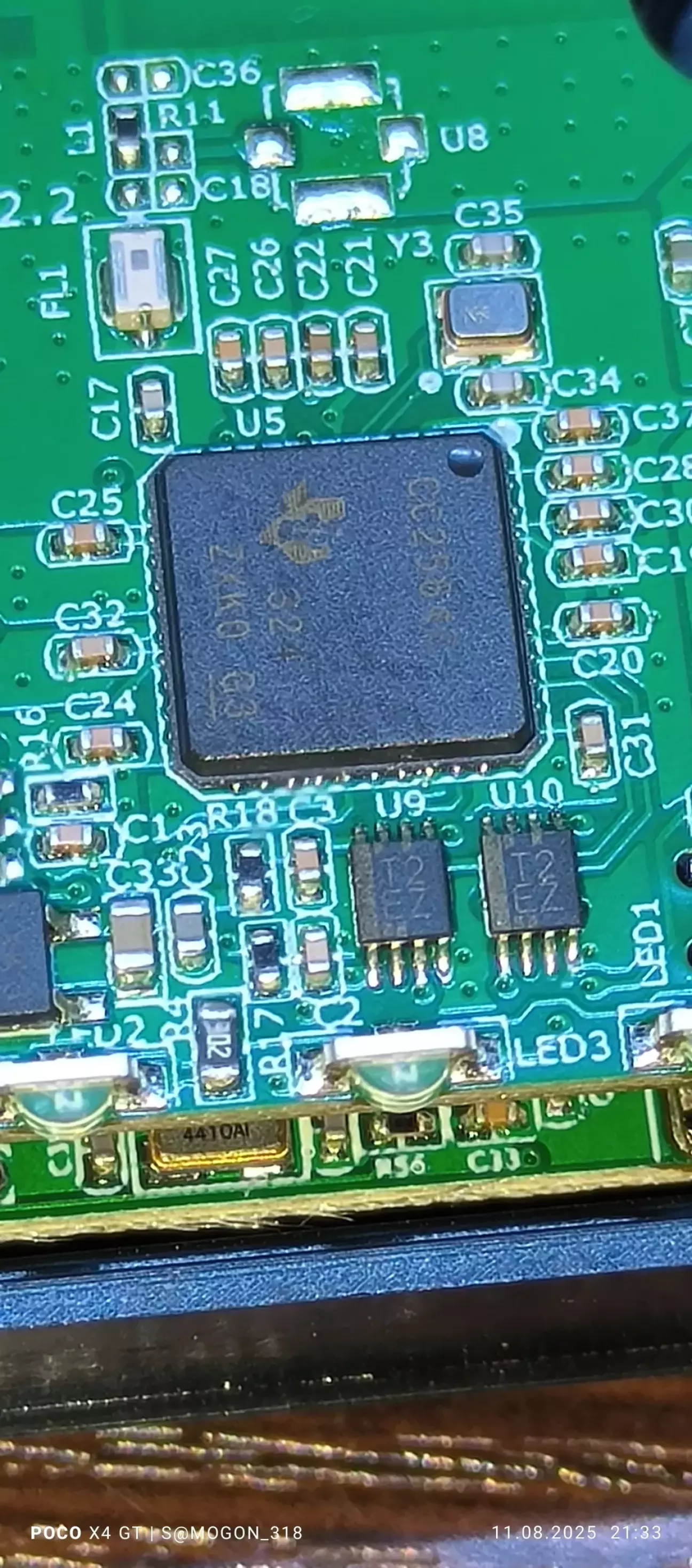

Першою нас зустрічає плата бездротового зьєднання (блютуз 5.0)

На цій платі є свій контролер (скоріш за все для забезпечення швидкодії основного контролера)

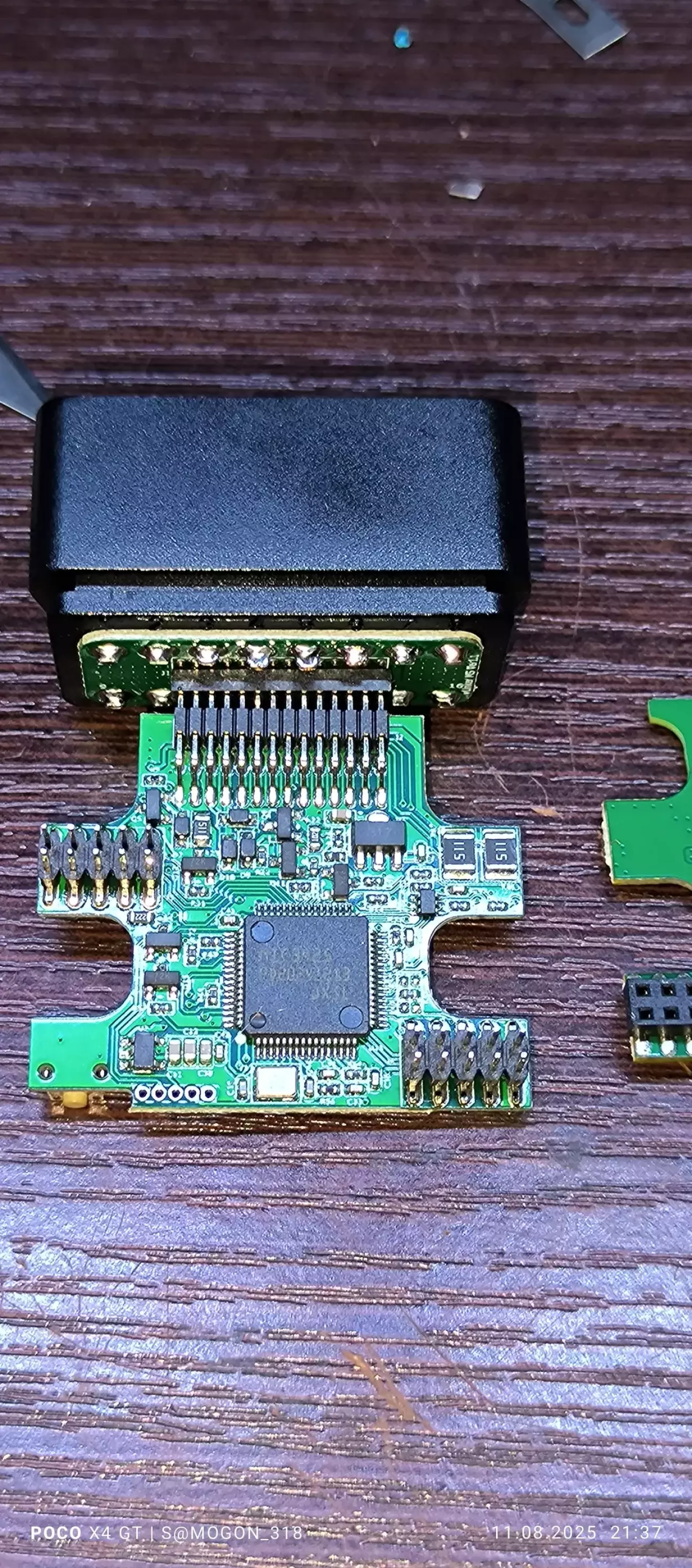

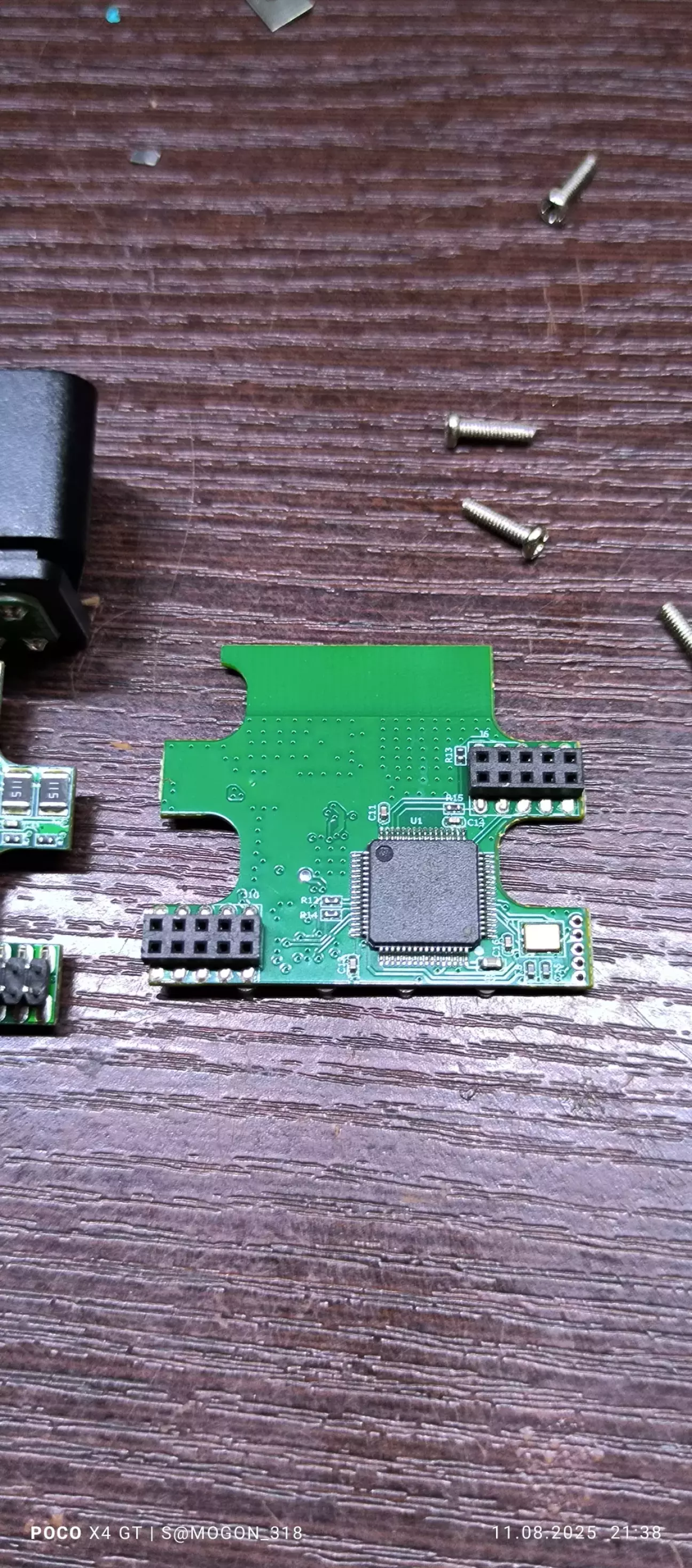

Переходим до основної плати:

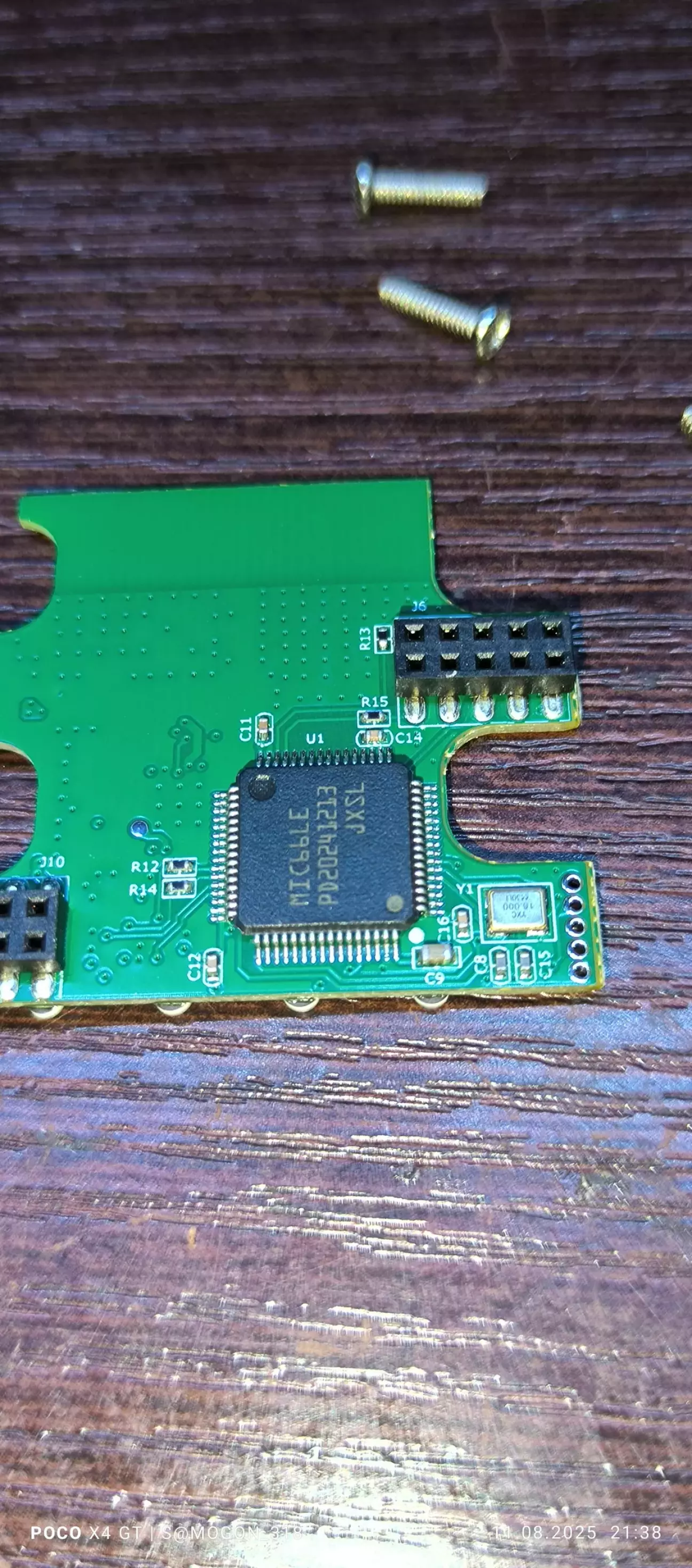

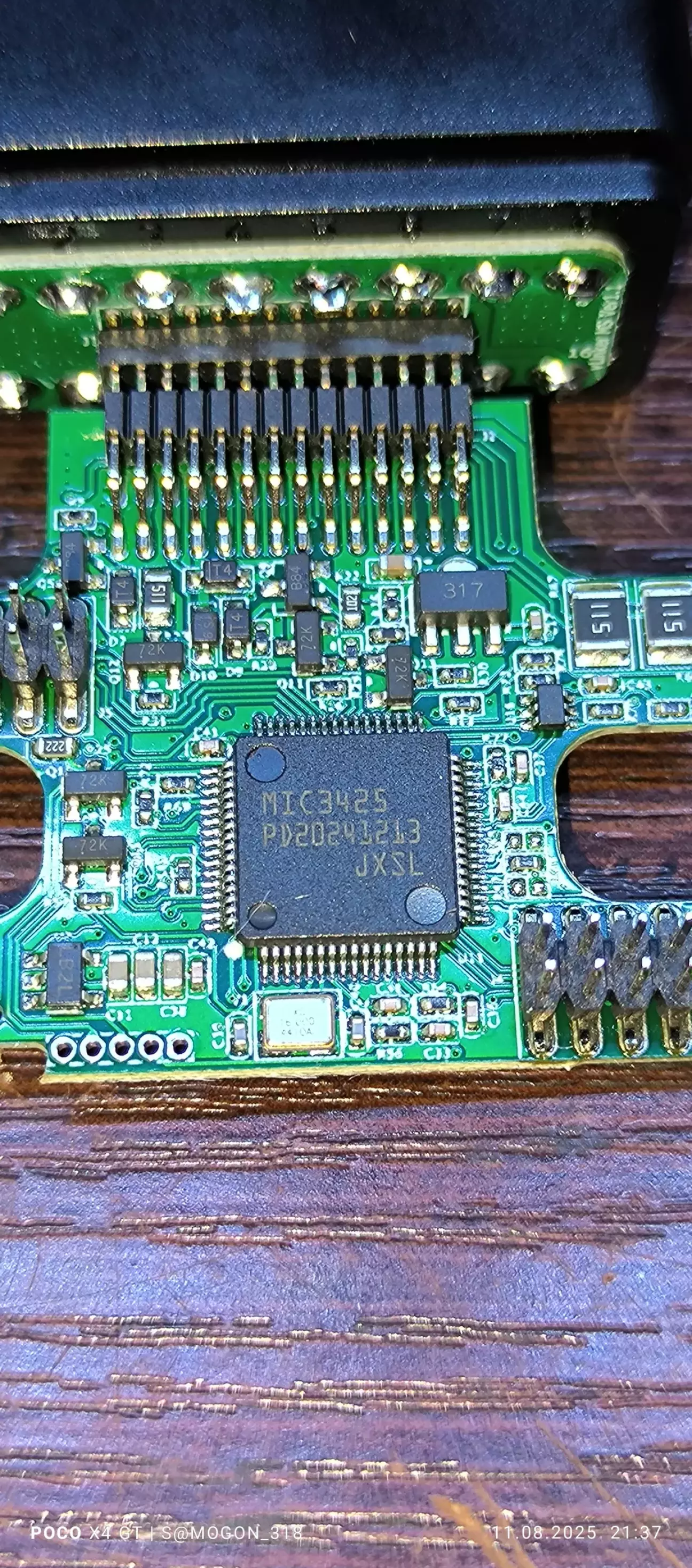

Побудовано все на основі чіпу MIC3425. Описань у відмінностях чіпів з VlinkerFS я не знайшов, але догадуюсь що цей чіп скоріш за все має більшу апаратну підтримку в плані кентрансиверів (далі зрозумієте з фото)

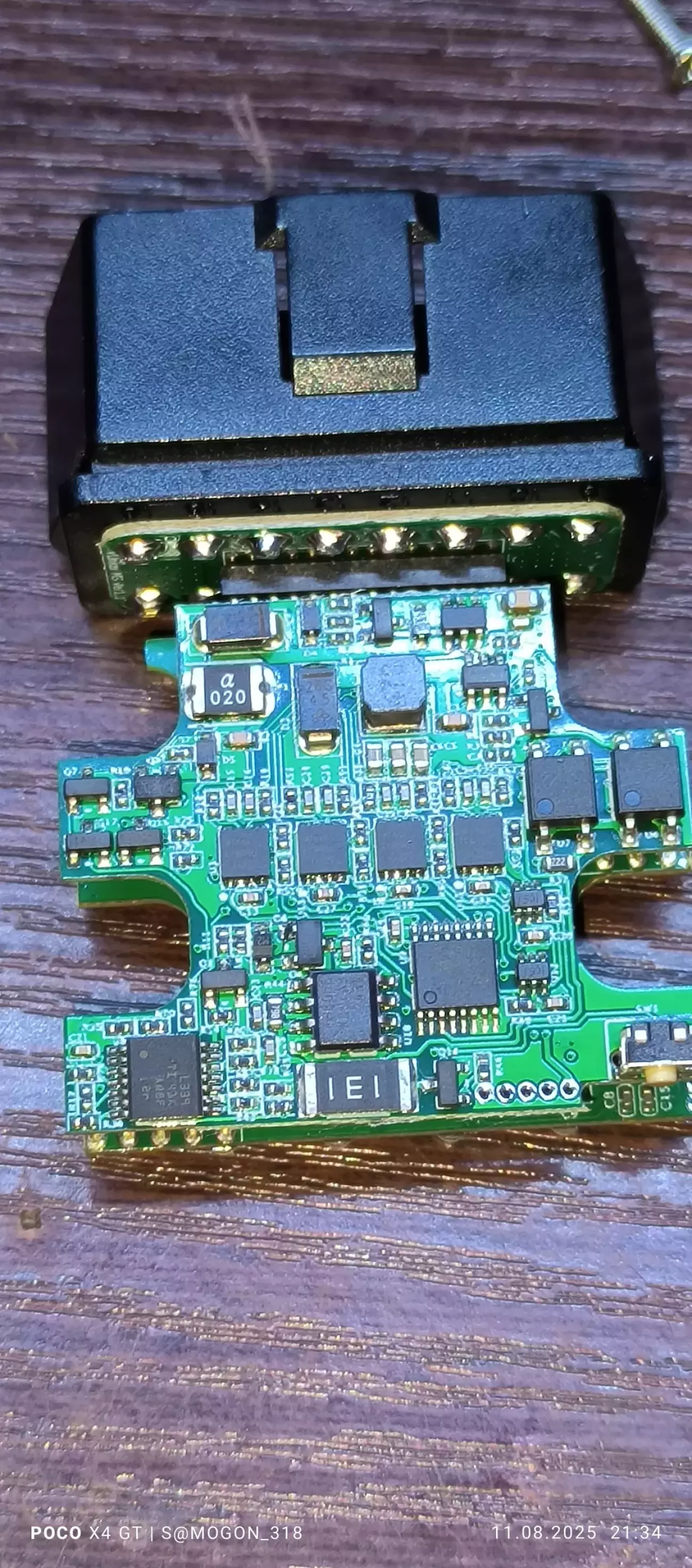

І ось наша "вишенька на торті", четверта сторона плати.

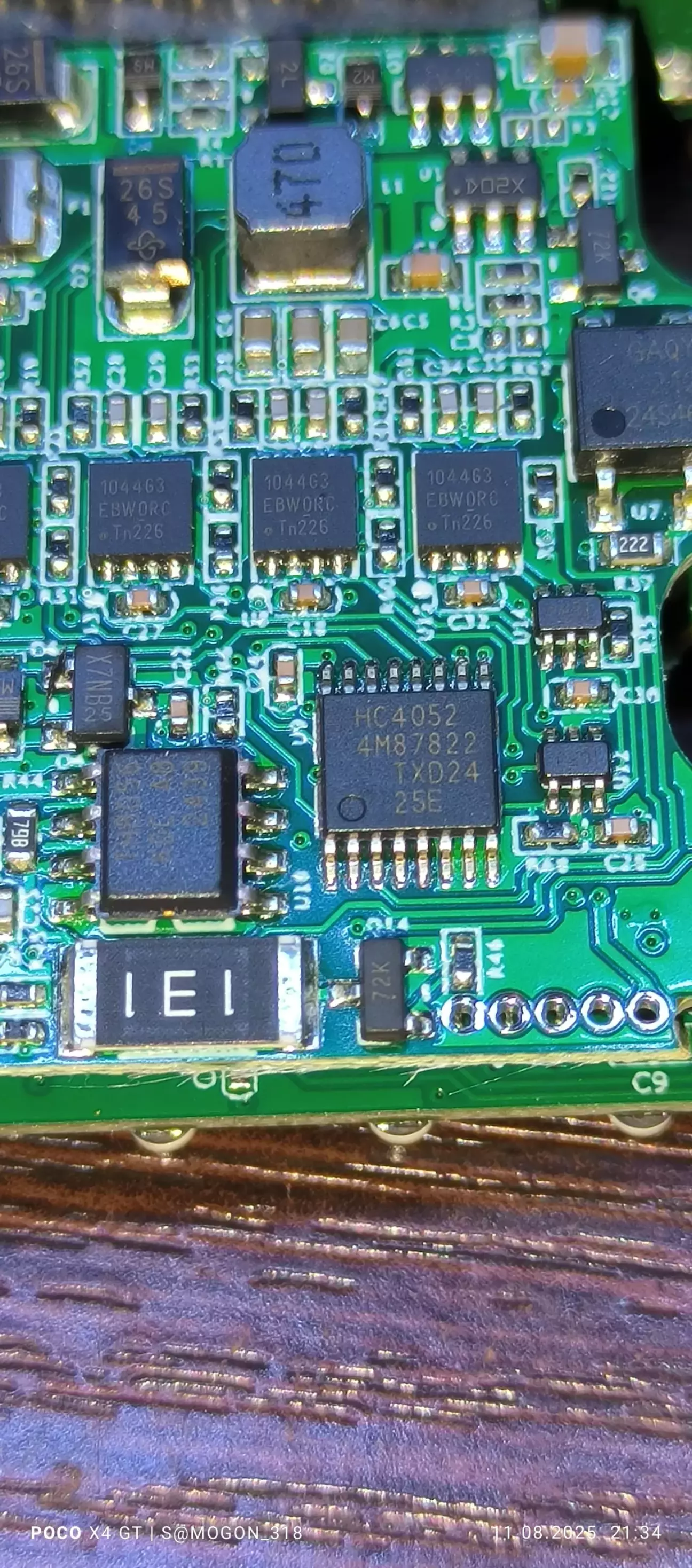

Як бачимо візуально по центру чотири SMD компоненти:

1044G3 - високоскоросні кентрансивера.

Тобто MS має на своєму борту аж 4 кеншини.

В основному його шини збігаються з кеншинами FCA (FiatCryslerAutugroup).

Цей адаптер має саме замах на них і вже повноцінно підтримується програмою AlfaOBD без використання перехідників і "танців з бубном".

HC4052 - мультиплексер який займається перемиканням каналів

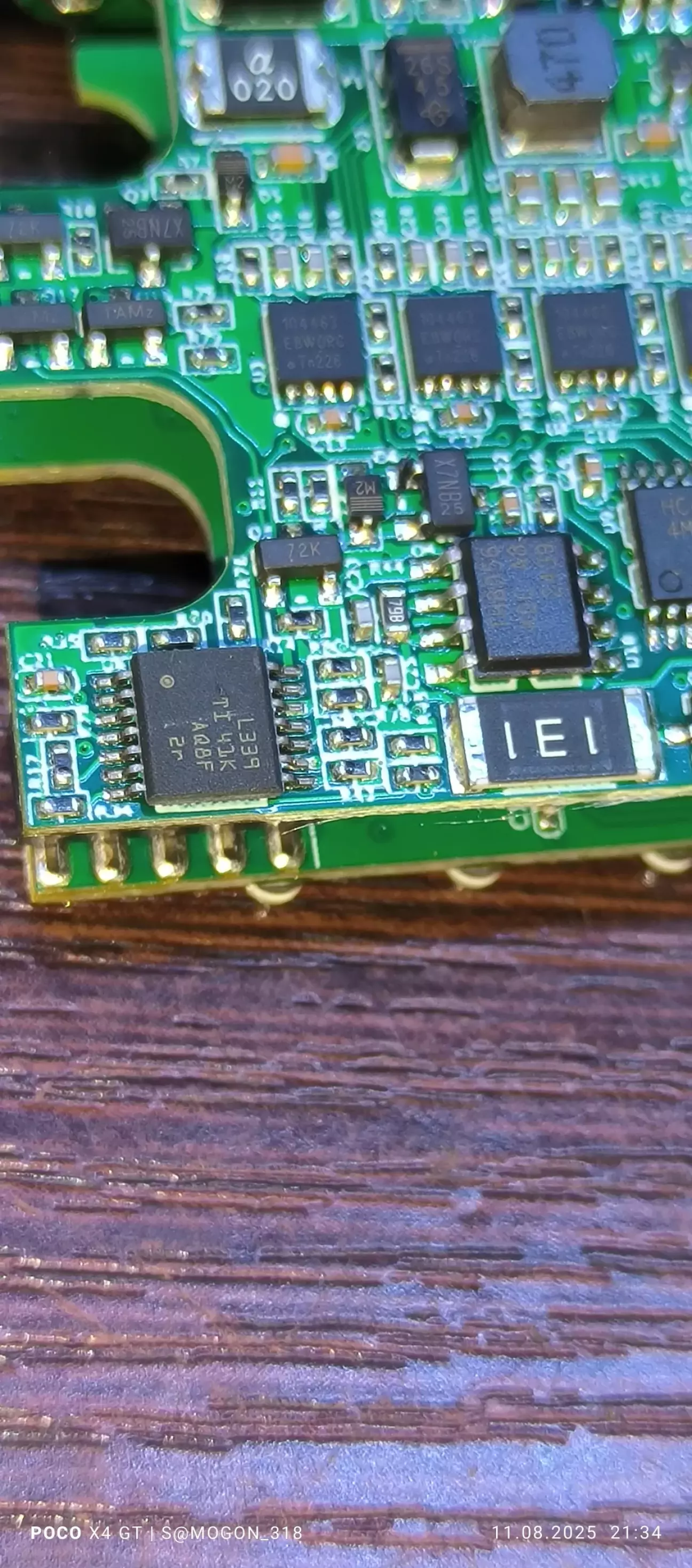

Ну і як же ж без К-лінії, за яку відповідає все та ж L339.

Висновок: Маю у володінні Vlinker FS(USB), FD+, MC+ та MS . Так от MS покриває всі мої потреби в elm327 в усіх програмах і переходниках в AlfaOBD.

При нагоді ще розберу FD+, та MC+ (їх з головою вистачає для фордоводів)
