Як я вже раніше писав, бастард був куплений в бомж комплектації, тому для того, щоб зручно користуватися авто - поступово доповнюю його зручними для мене функціями (якими сам, якими за відсутності часу - руцями майстрів).

Відразу перепрошую за майстерність писати розповідь, бо ораторське мистецтво - це не моя сильна сторона, та за відсутність чистоти в авто, на жаль вбита спина не дає можливості рухатися та повноцінно прибрати🥲
І особливо вибачаюсь за знання в області електротехніки)

І так, напевно першим дійсно важливим оновленням стало встановлення паркувальних сенсорів на задній бампер. Цей процес вирішив робити сам, бо що ж це таке, мати авто і нічого в ньому руками не робити - прямо кощунство якесь.

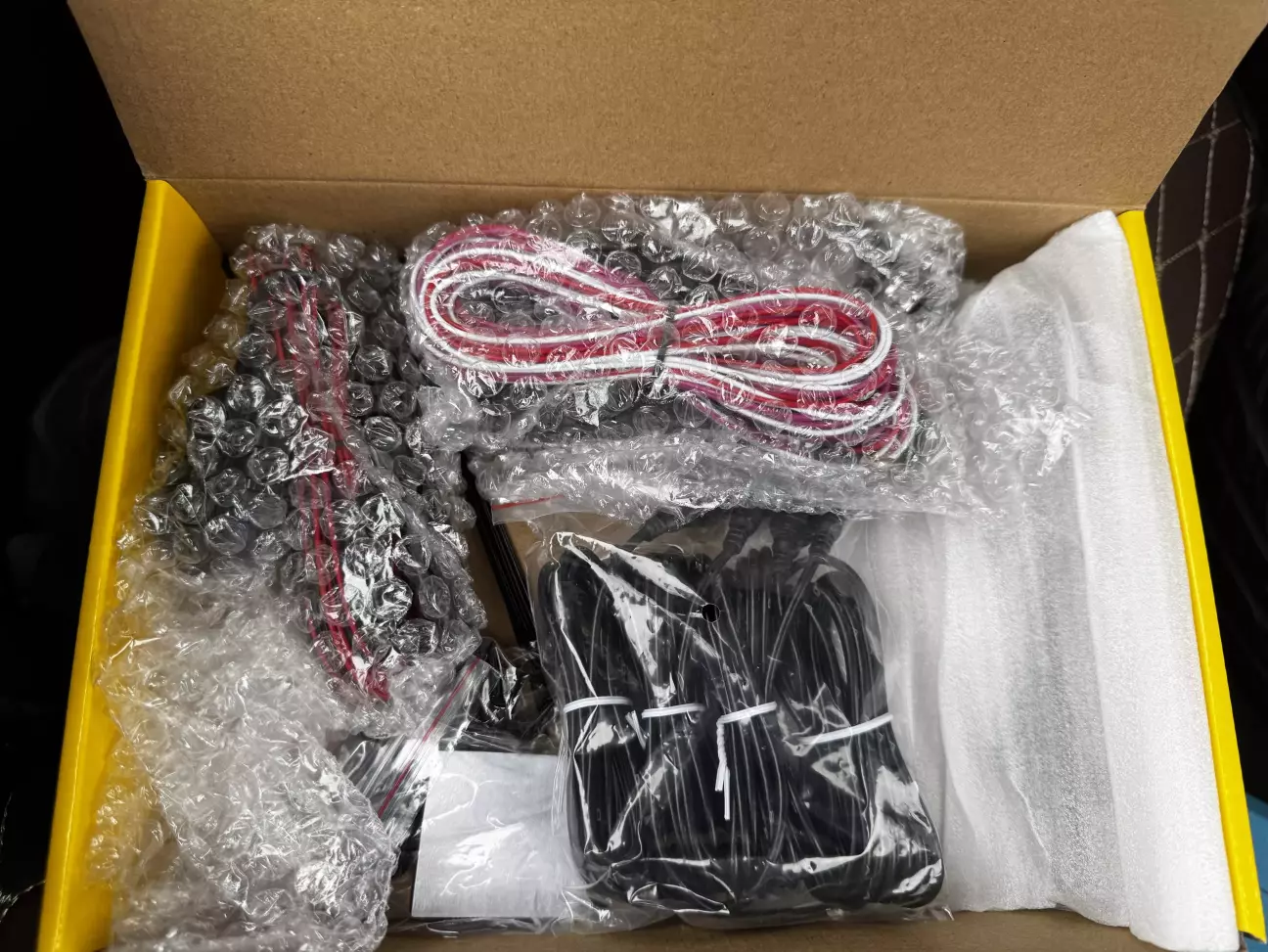

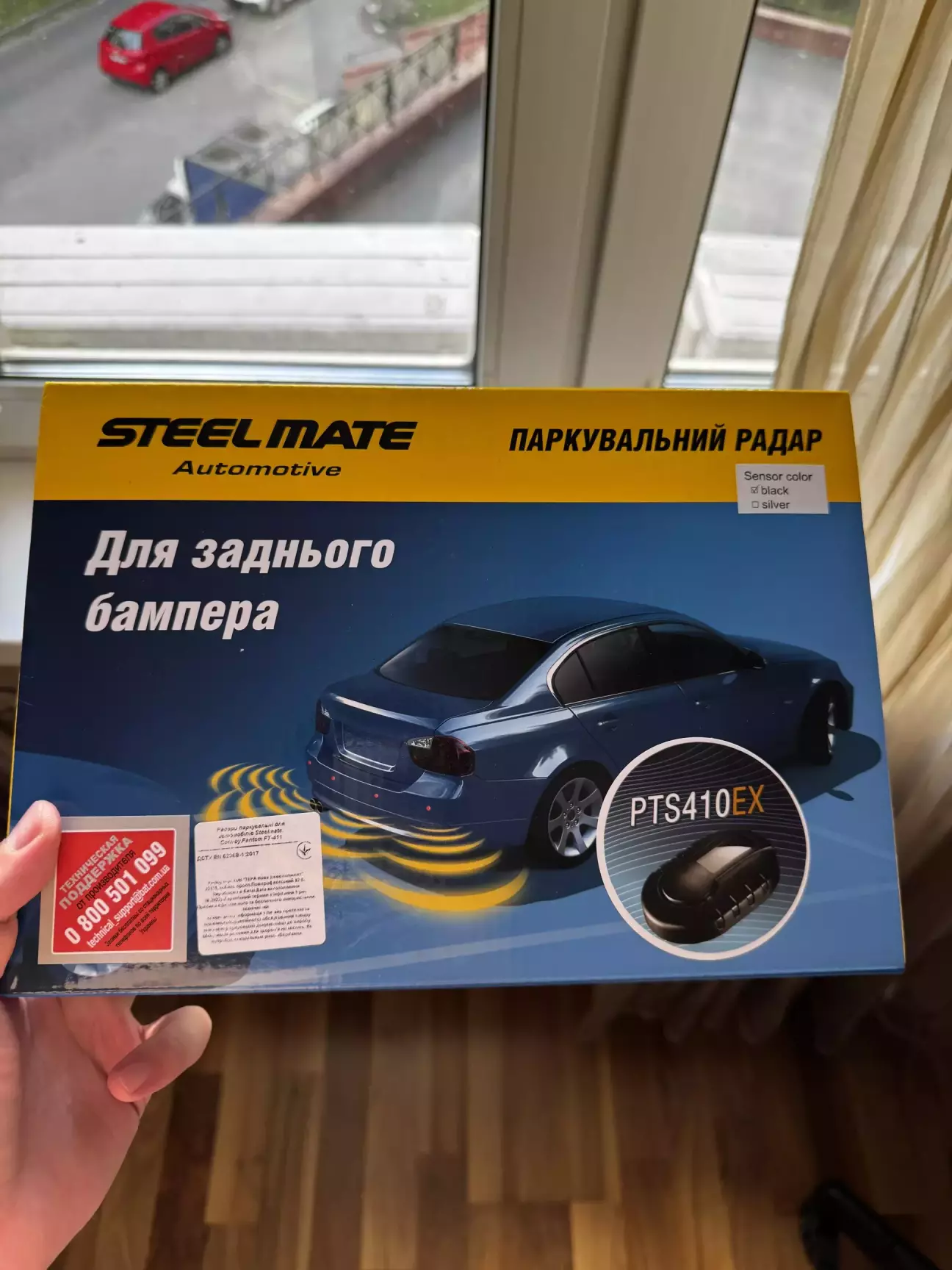

Тож першим ділом було куплено комплект сенсорів STEELMATE PTS410EX на 4 датчики.

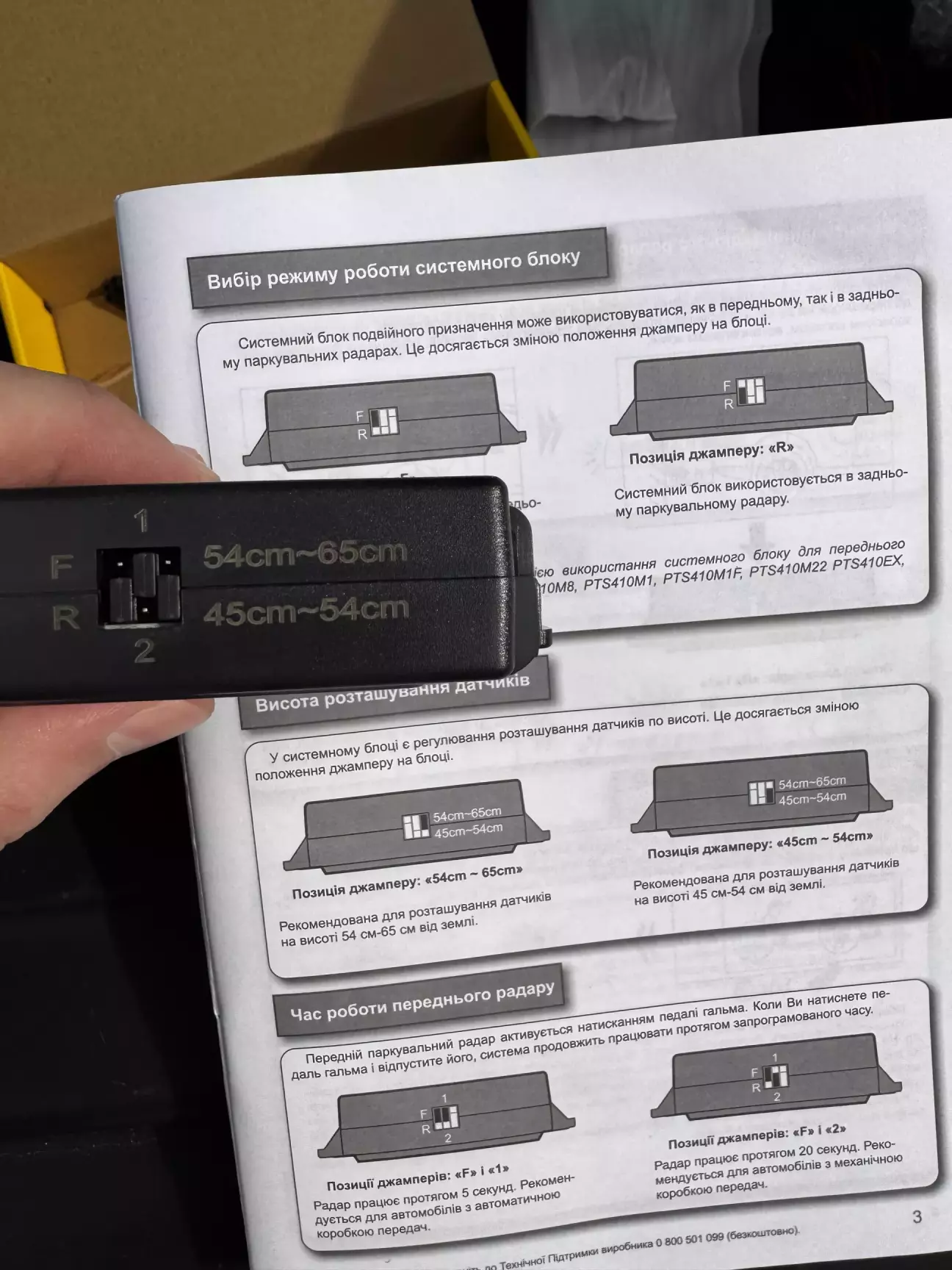

Сподобалося, що можна вибирати відстань від землі до датчиків, і регулявати відстань до перешкоди.


Оскільки вільний час це не зовсім моє, то роботу проводив в декілька етапів:

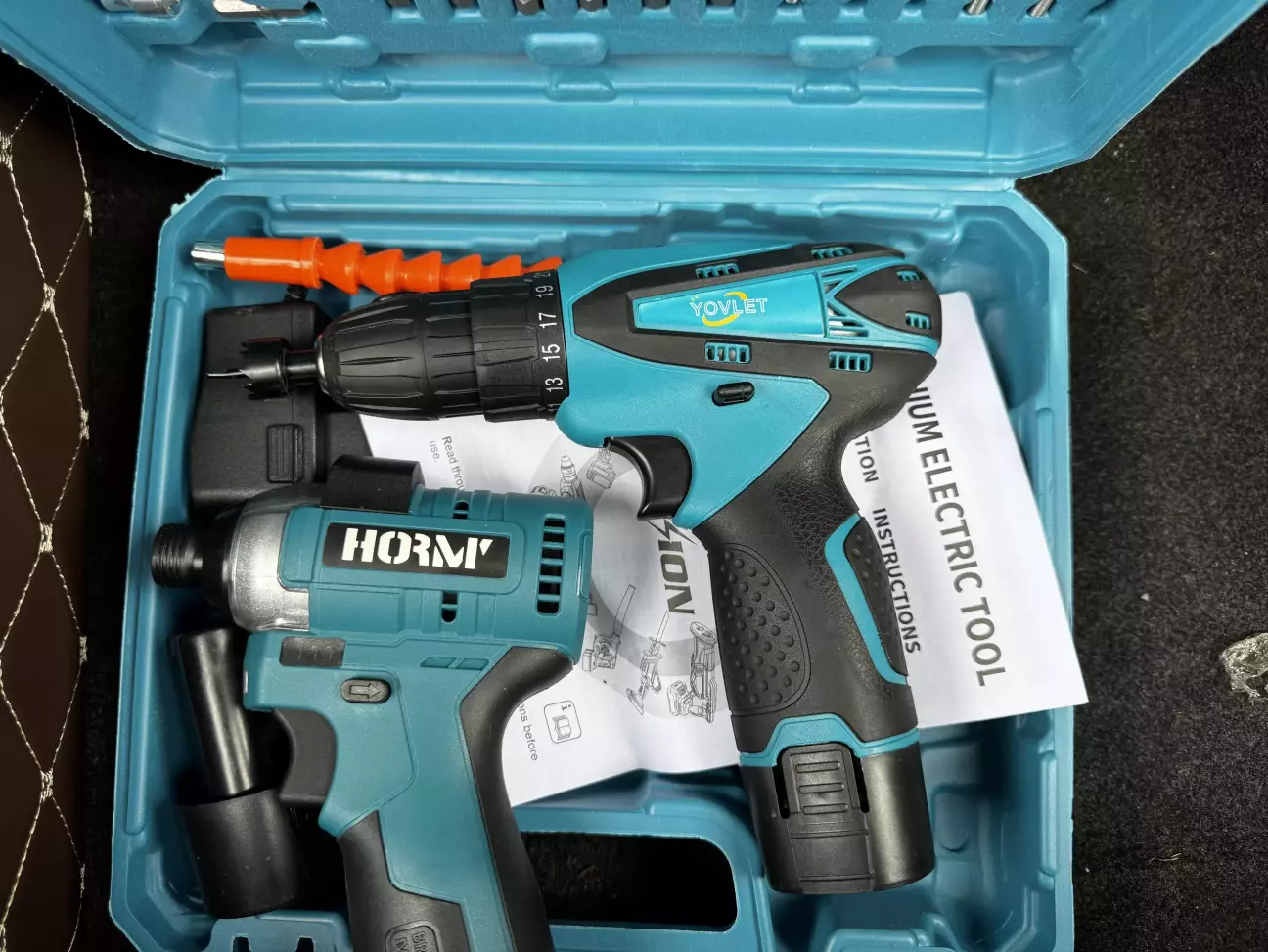

1. Розмітка та центрування отворів під фрезу - цей процес розтягнувся на два дні, бо під мій китайський гайковерт не підійшла китайська фреза 😑. Пошуки в автомагазинах та будівельних відділах відповідної насадки не принесли результату, тож вирішив купити біч-шуруповерт, для таких робіт (+ його за цю ціну не шкода)

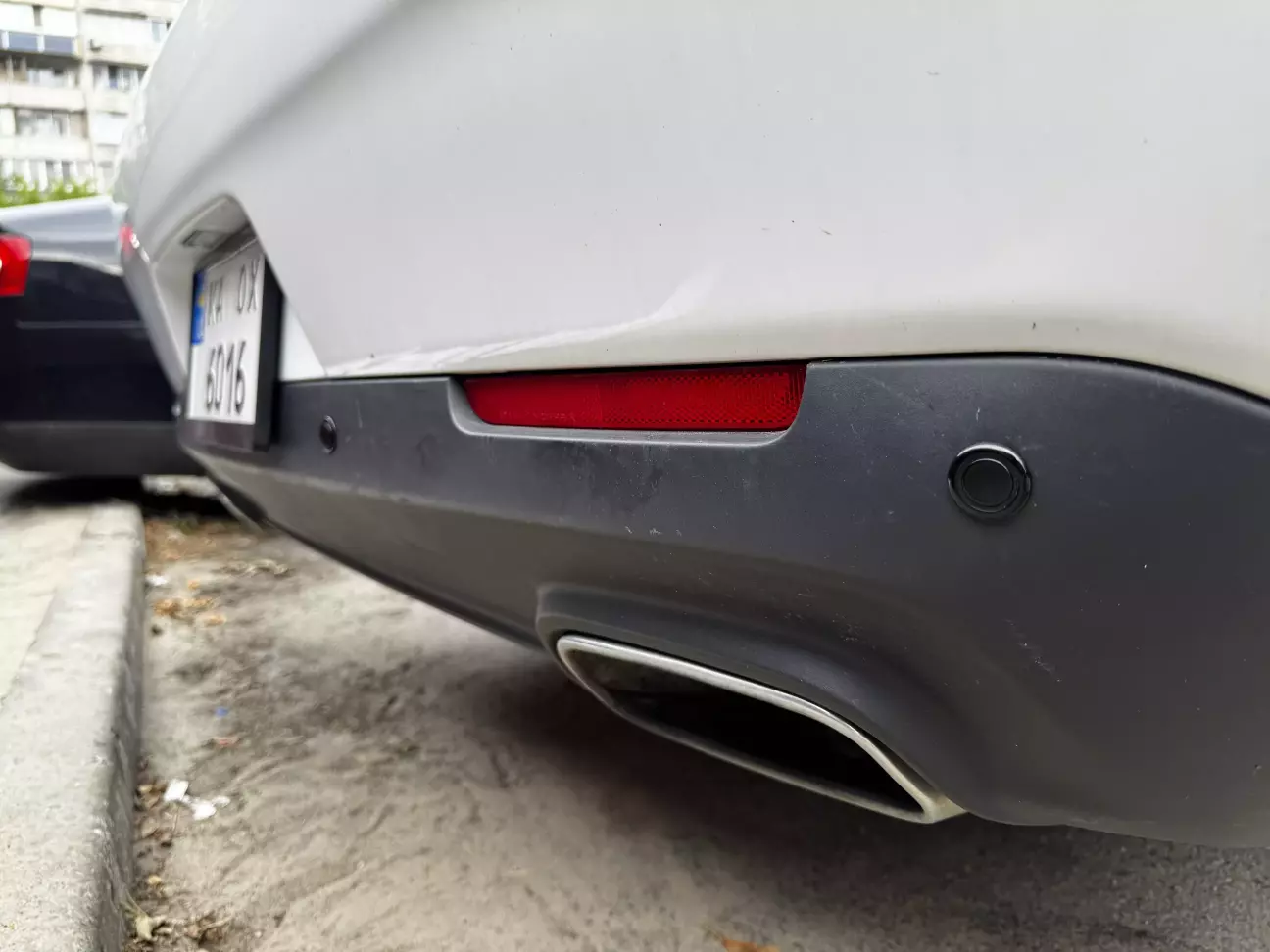

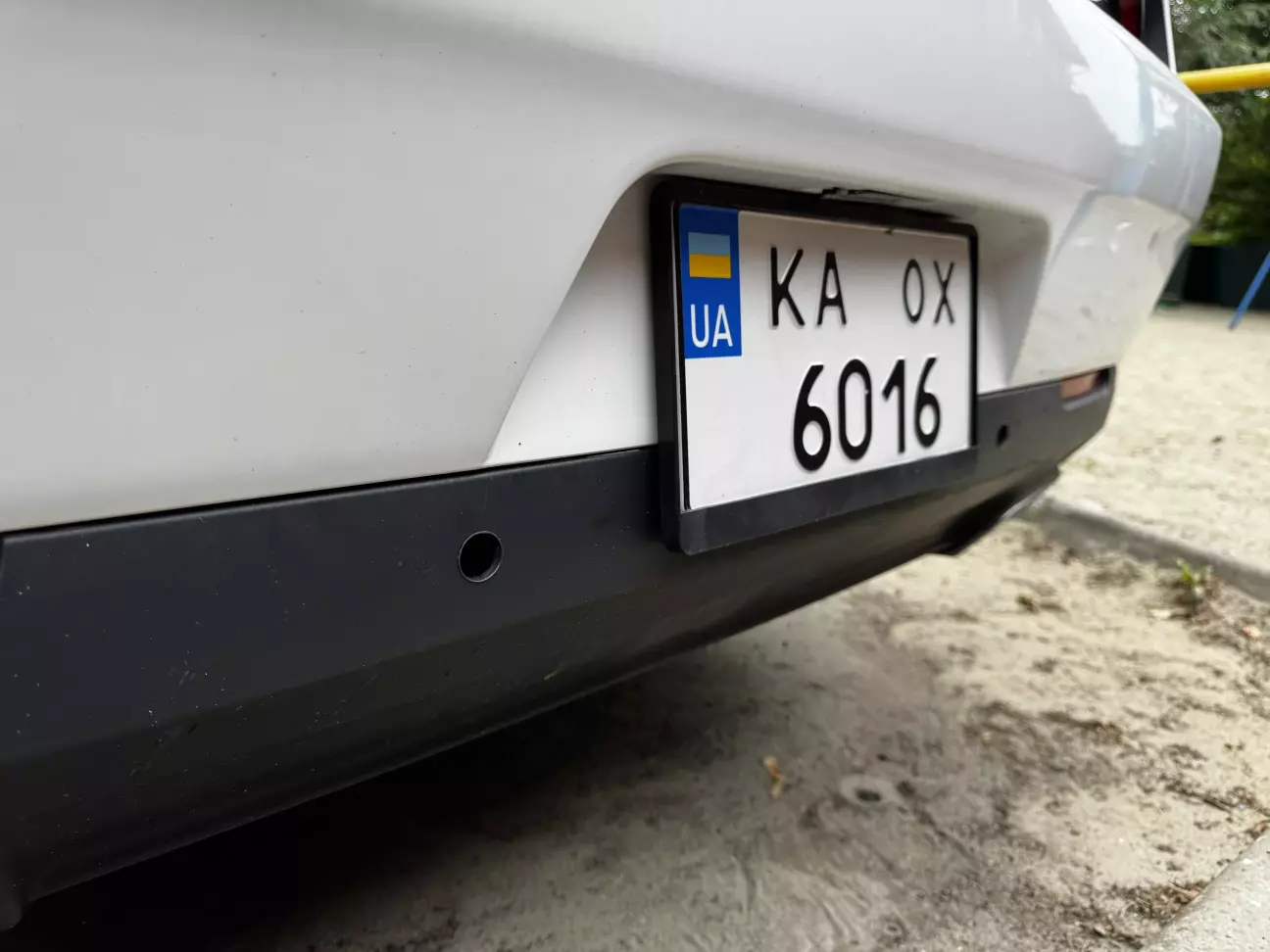

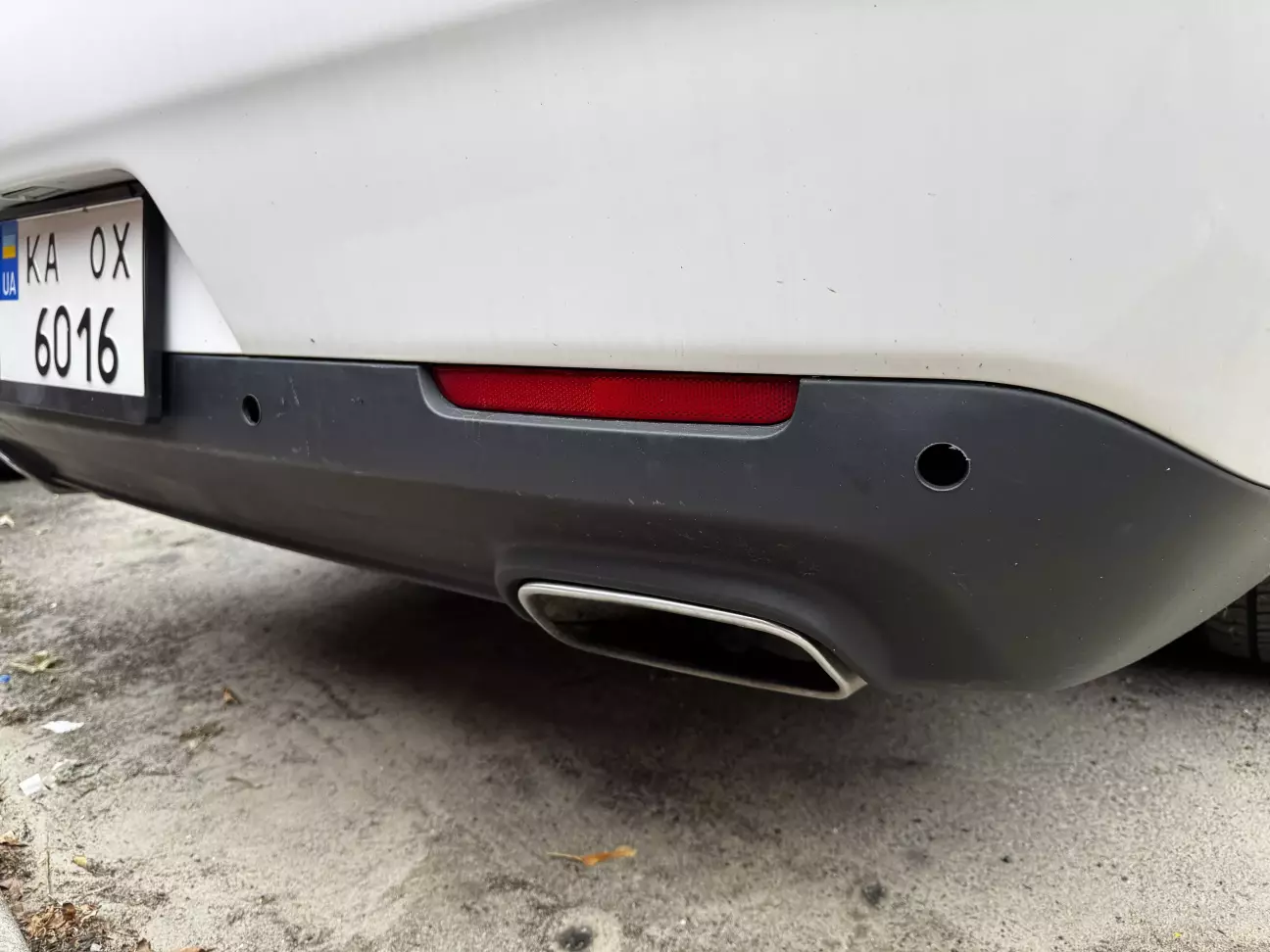

По приїзду з розетки відразу на парковці почав дерибанити бампер, відміряв необхідну відстань між центральними отворами та боковими, фрезою зробив отвори, все пішло як по маслу.



Треба ще щось придумати з самим пластиком, бо виглядає він максимально пожованим

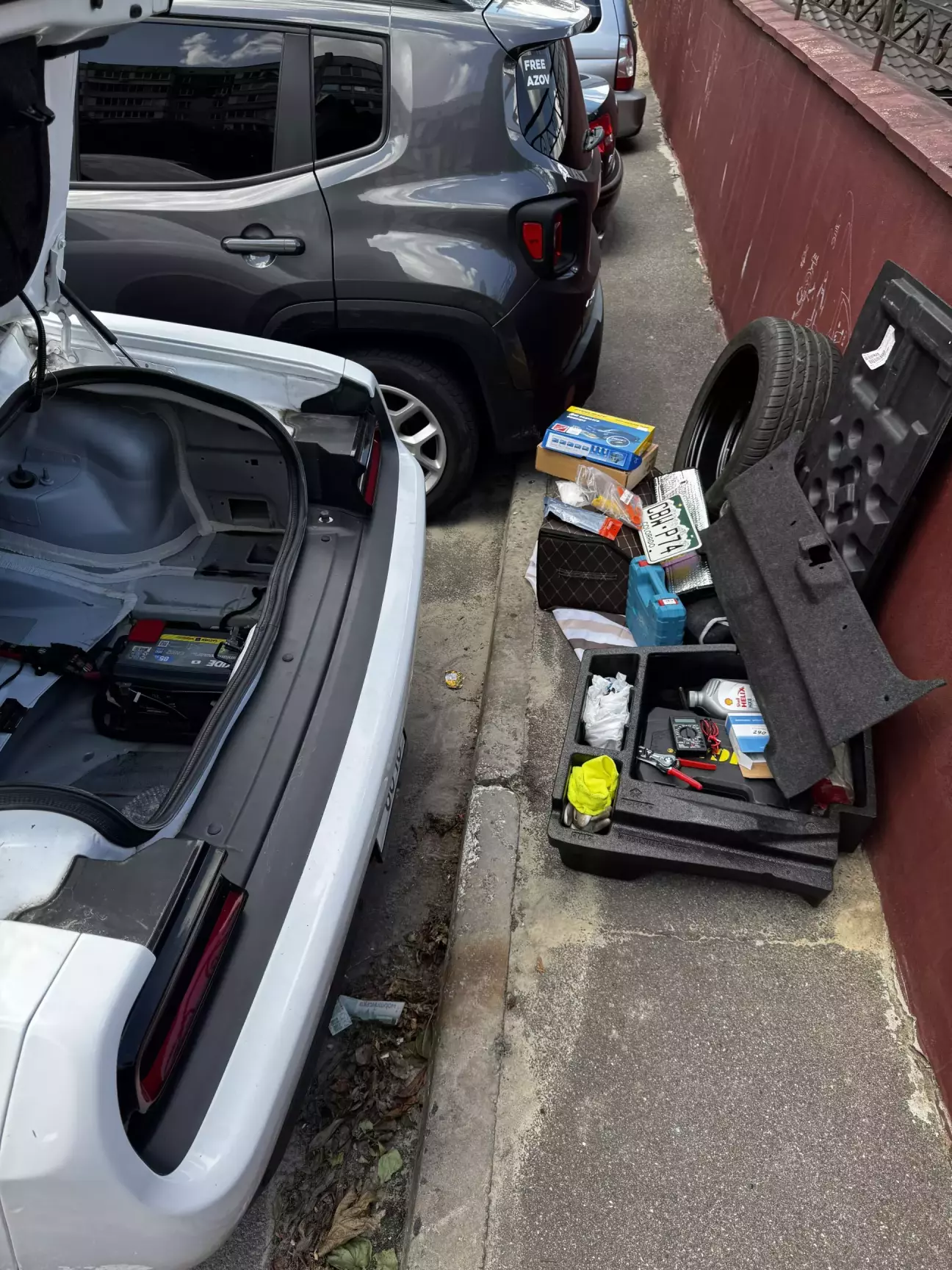

2. Другим заходом було встановлення самих сенсорів, та протягування проводки. Так як гаражу, підземного паркінку, а тим більше підйомнику в мене нема, всі роботи доводилося проводити на загальній парковці



З плюсів познайомився з новими сусідами, яких цікавлять такі ж авто, з мінусів - зламав спину.

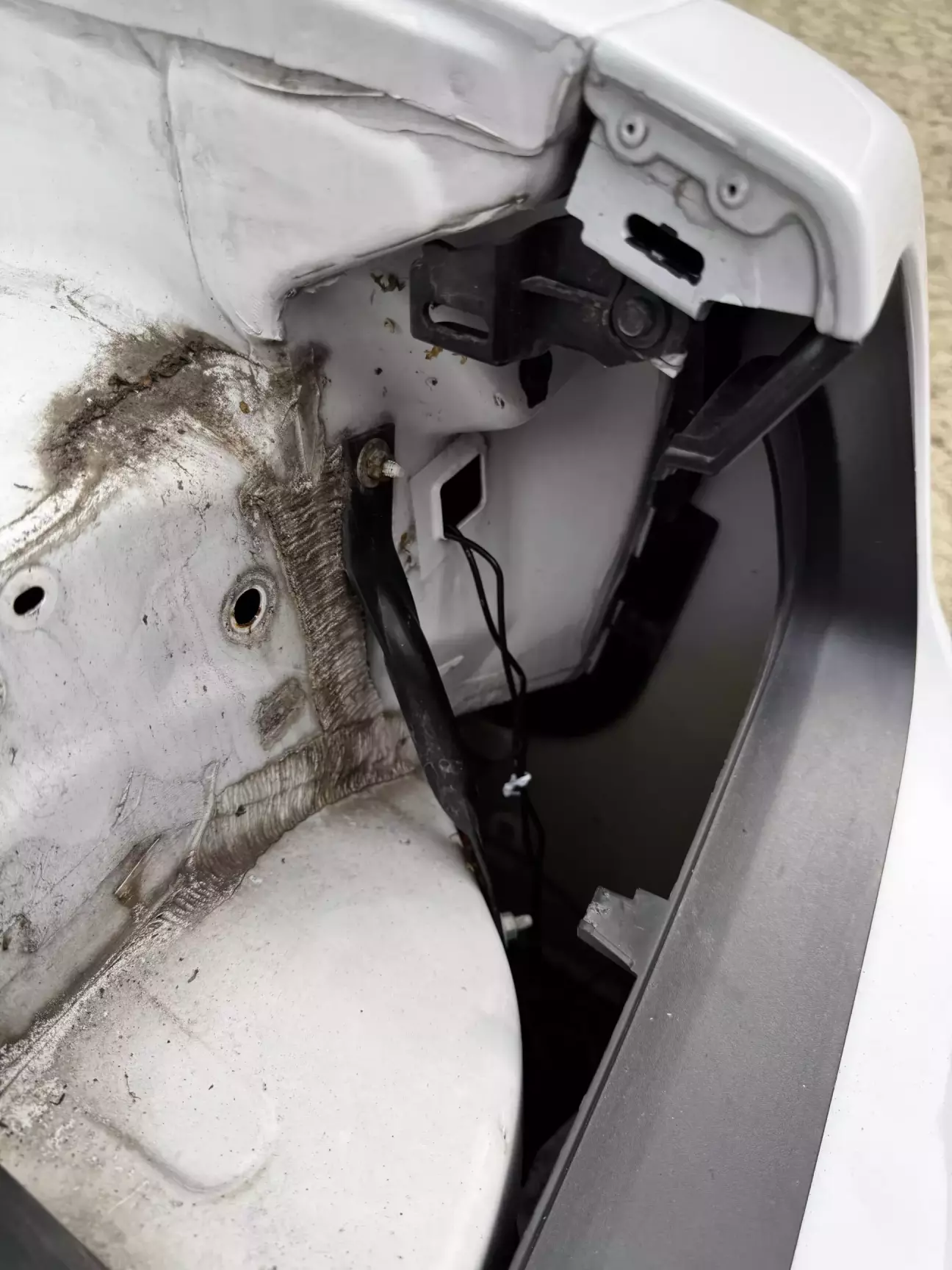

Але почате вже не закинеш, то ж продовжив далі підключати та тягнути провода. сенсори вивів біля абсорберу по два на кожну сторону, протягував через ущільнюючу резинку від задніх стопів (на фото коряво, але в результаті протягнув через саму резинку)

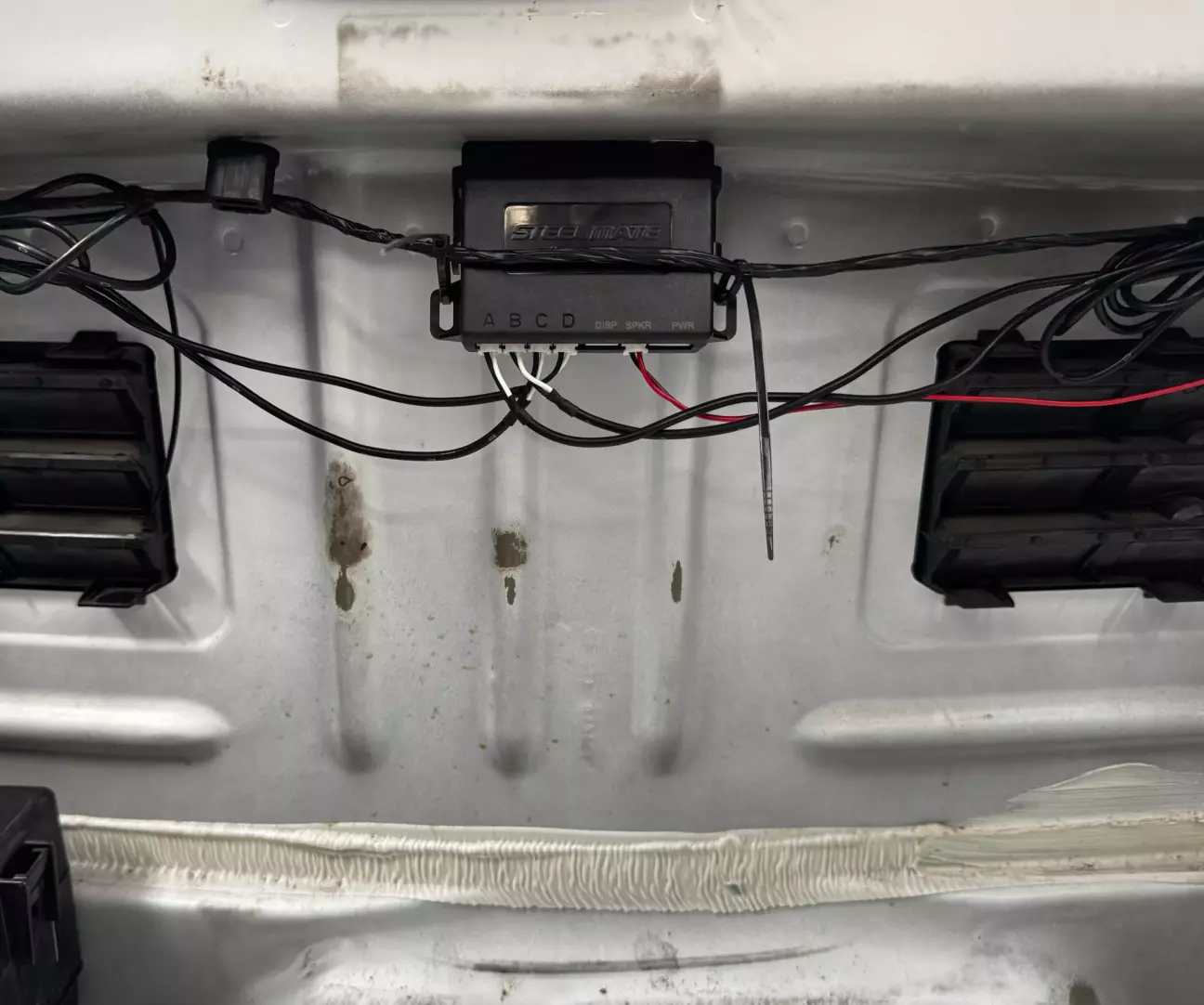

Для першої збірки, вирішив повісити якраз по центру задньої панелі, щоб з кожного боку можна було протягнути рівну відстань від сенсорів

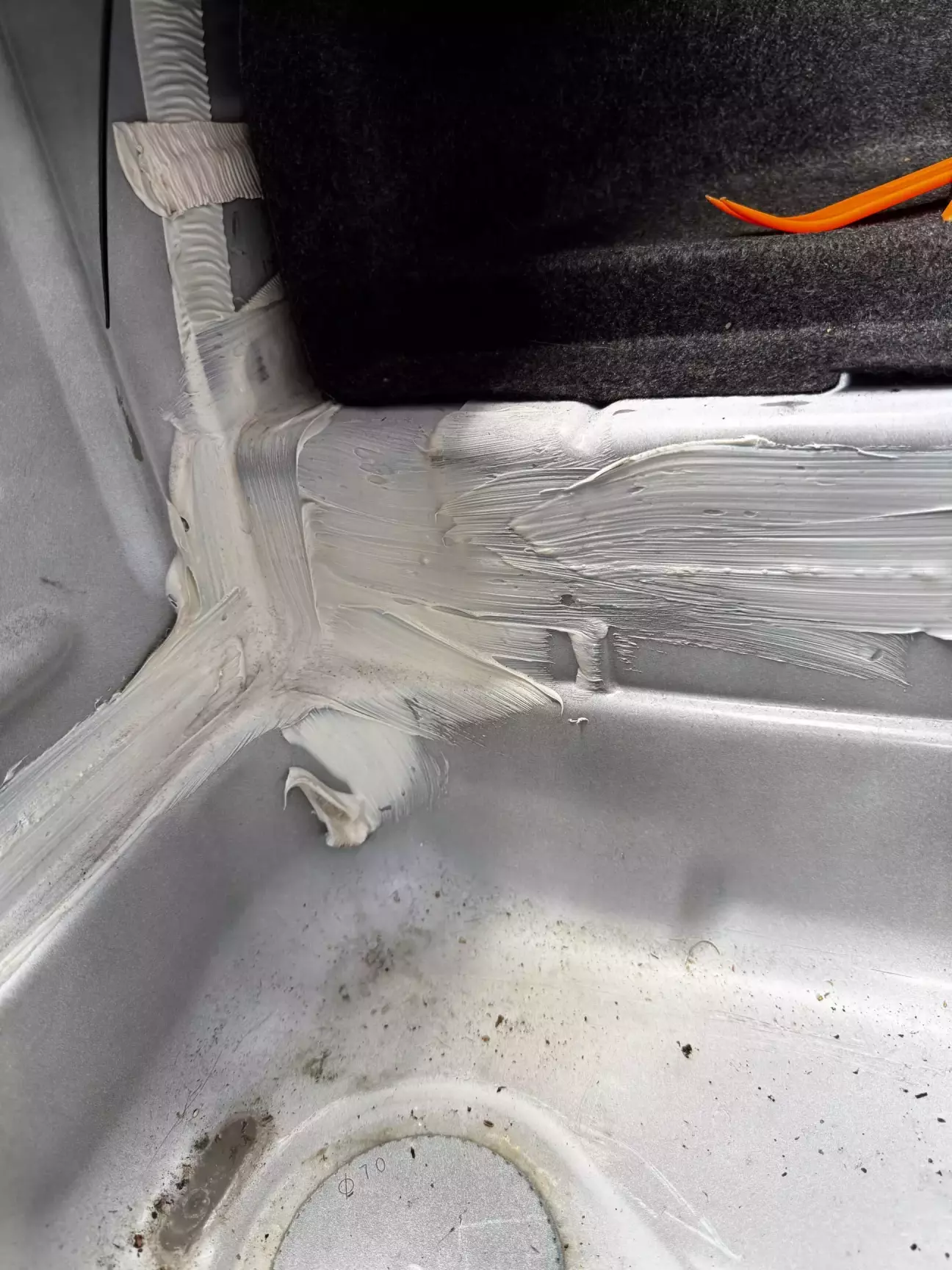

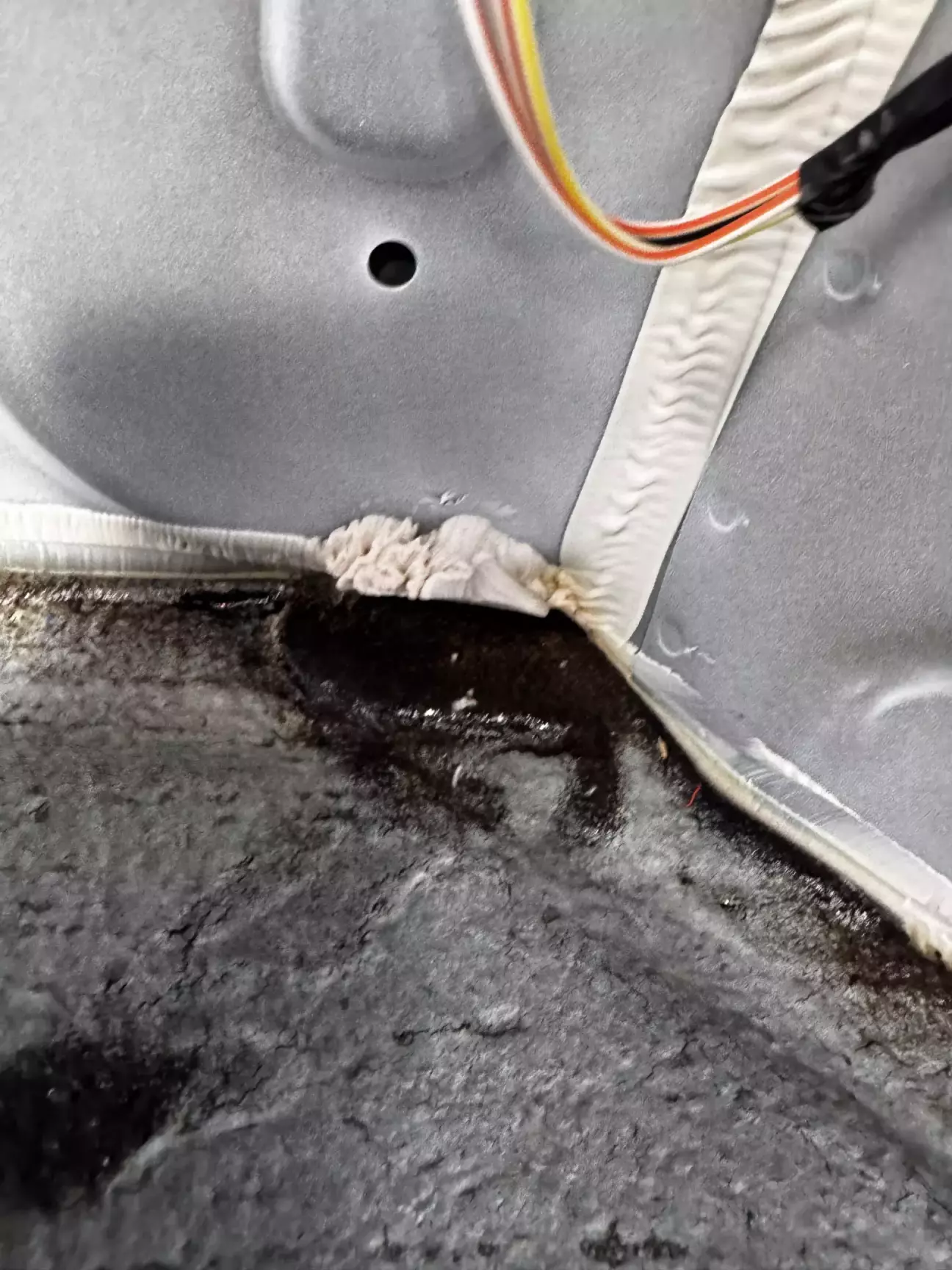

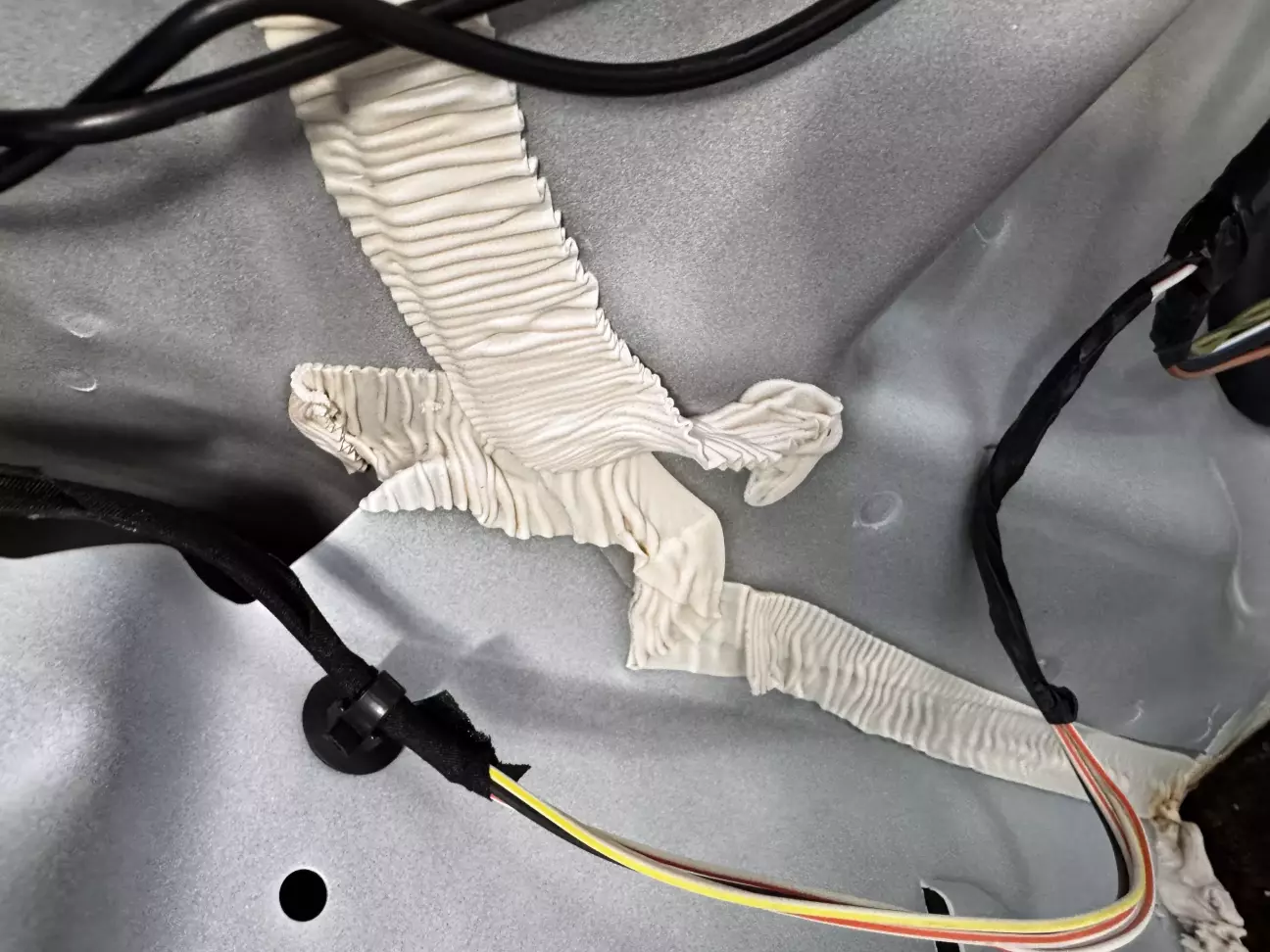

Також майже не здивувала якість нанесення герметику по кузові, що в мустангу, що в 535 американської збірки - аналогічно було і тут


Краса




В продовження візуального колхозингу, провід разом с сигнальним блоком вивів через ліву сторону за обшивкою, через задню стійку під подушкою безпеки, та розташував ззаді по центру обшивки потолка (якраз є невелика ніша).

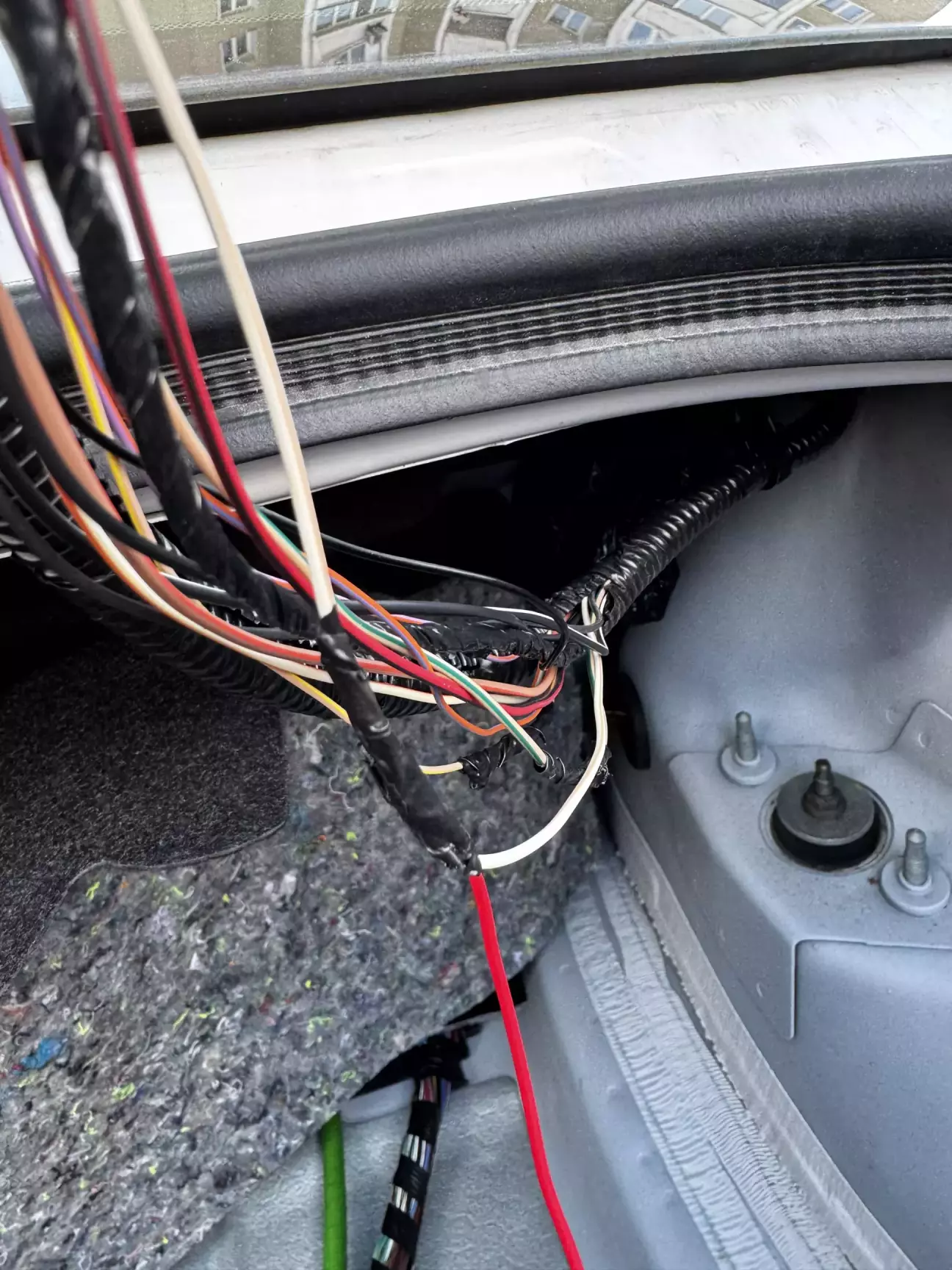

Найбільший геморой - це було знайти правильний провід на задній ліхтар, запитував chatgpt, дивився схеми підключення через програму "Carmin" але або я тугий, або reverse light там і в помині не було. Почав думати що оскільки це перехідна модель, то можливо вже все завʼязано саме через Can шину, і без кастомного реле не буде працювати. Потупивши над проводами, вирішив (щоб точно не прогадати) купити мультиметр. Благо що поруч в будівельному магазині він виявився. Продзвонив проводку, знайшов потрібний білий провід (аж ніяк не той зелений, який мені AI помічник вказував на 100%), з присутньою напругою тільки при ввімкненому R режимі, спаяв його з проводом від блоку сенсорів, та замотав чорною ізолентою.


Неохайно намотав скрізь де ліз🥲

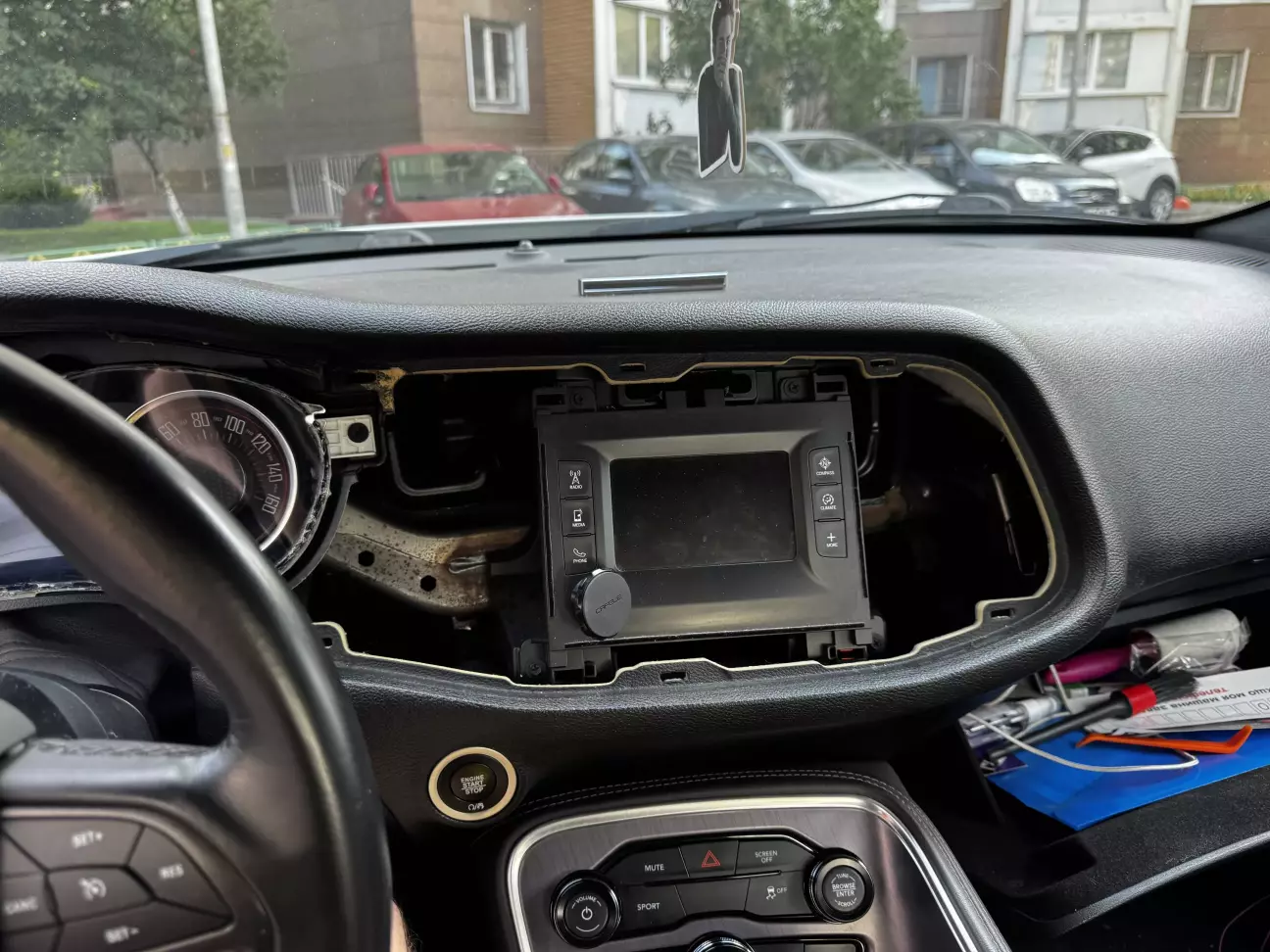

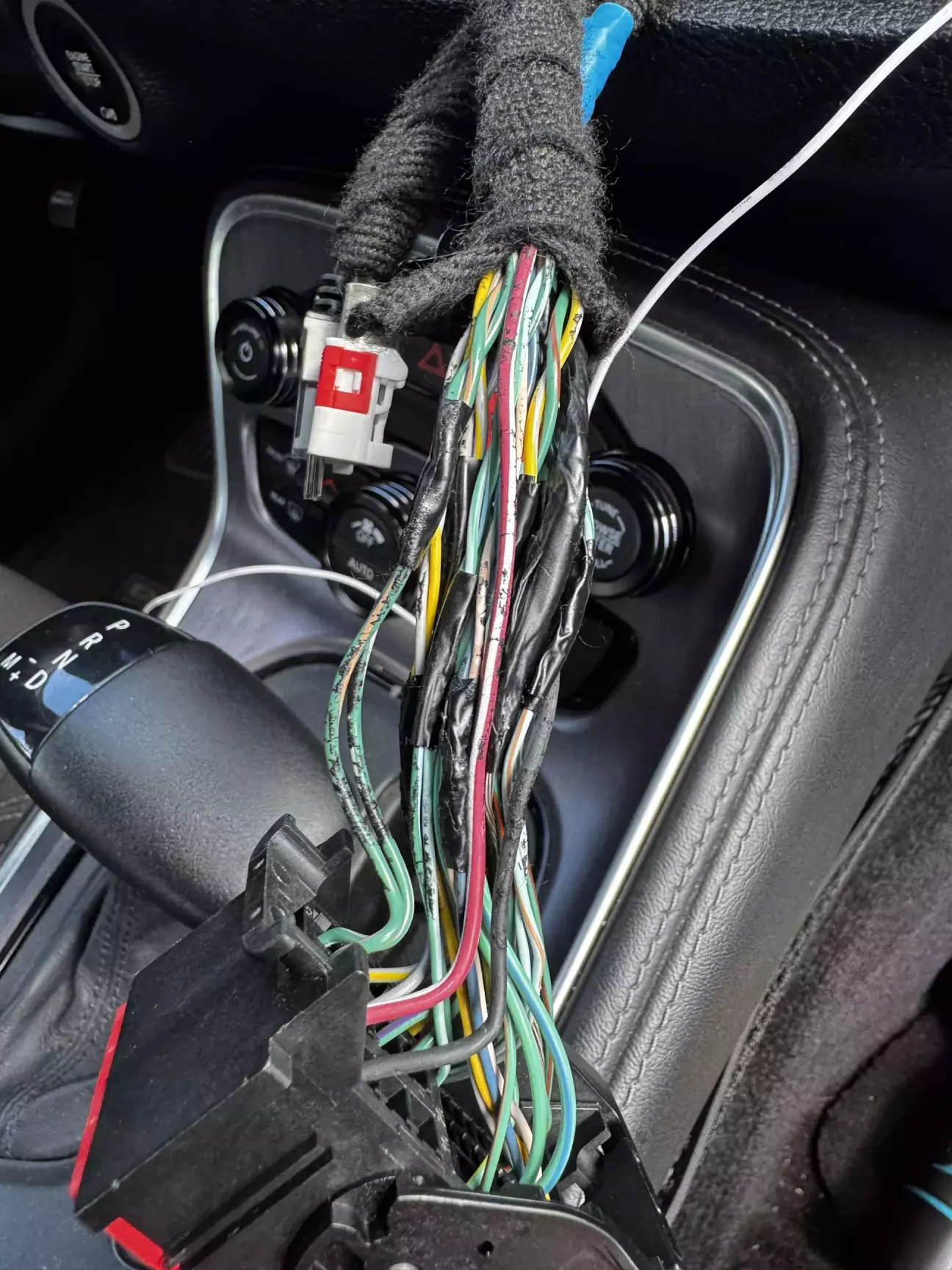

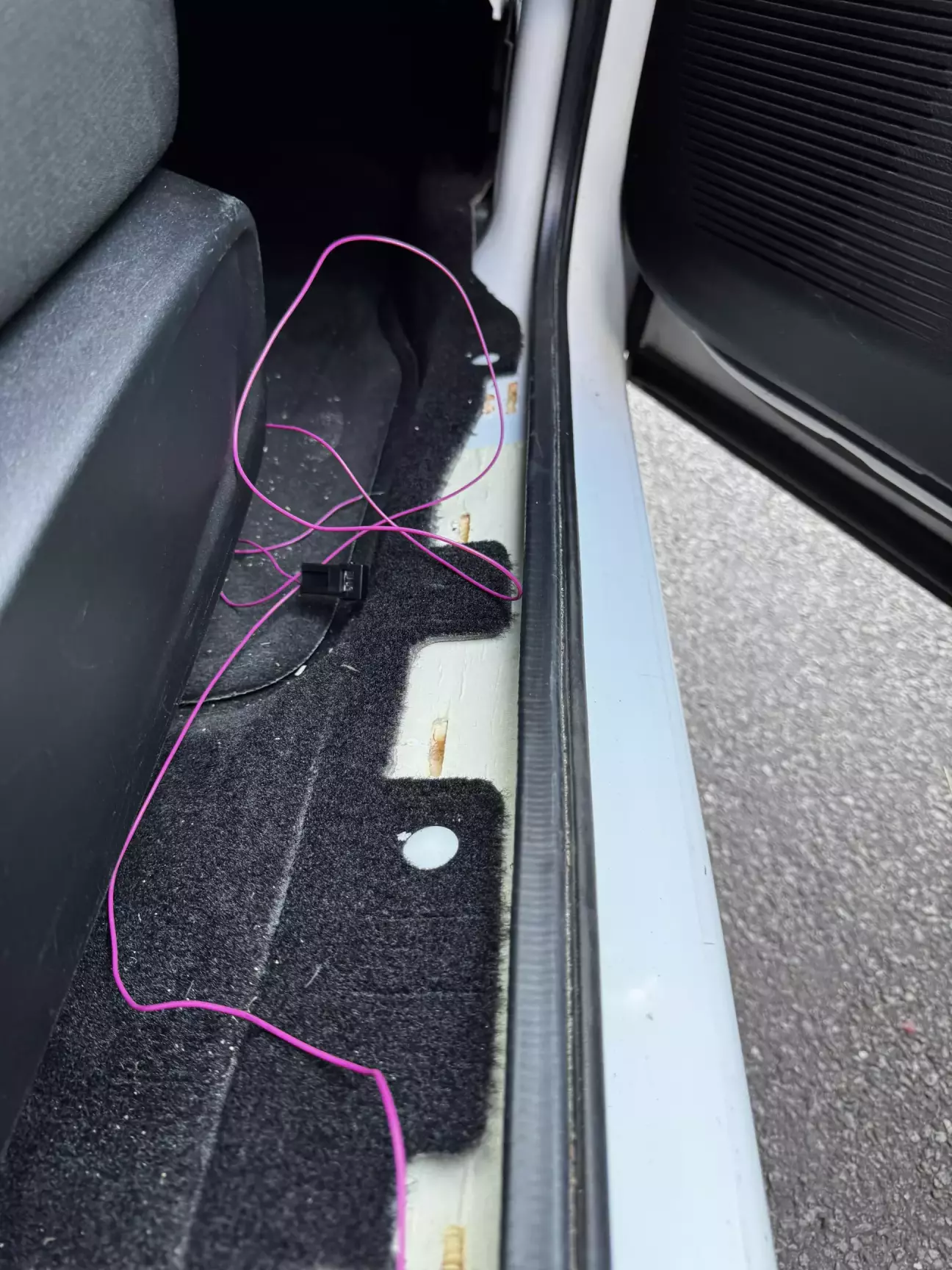

Після цього почав шукати постійний струм, щоб підключити провід на живлення, а так як в задній частині в мене нема ні підсилювача звуку, і зовсім нічого що дає струм тільки при запаленні - вирішив тягнути провід до мультимедійного блоку. На цей раз тягнув через праву сторону, під задніми картами, пасажирським порогом, передньою стійкою та за панеллю речей. Додатково довелося допаяти/подовжити провід, бо не вистачало буквально 5 см. Зняв монітор з блоком, продзвонив піни на наявність живлення, розмотав тканеве обплетення, припаяв до червоно-білого проводу в косі свій біло/рожевий, обмотав назад, та все підключив. І вуаля, все запрацювало як має бути.


Вибачаюсь за срач в авто


Творчий безлад скрізь😅


Тут вже хтось до мене бував

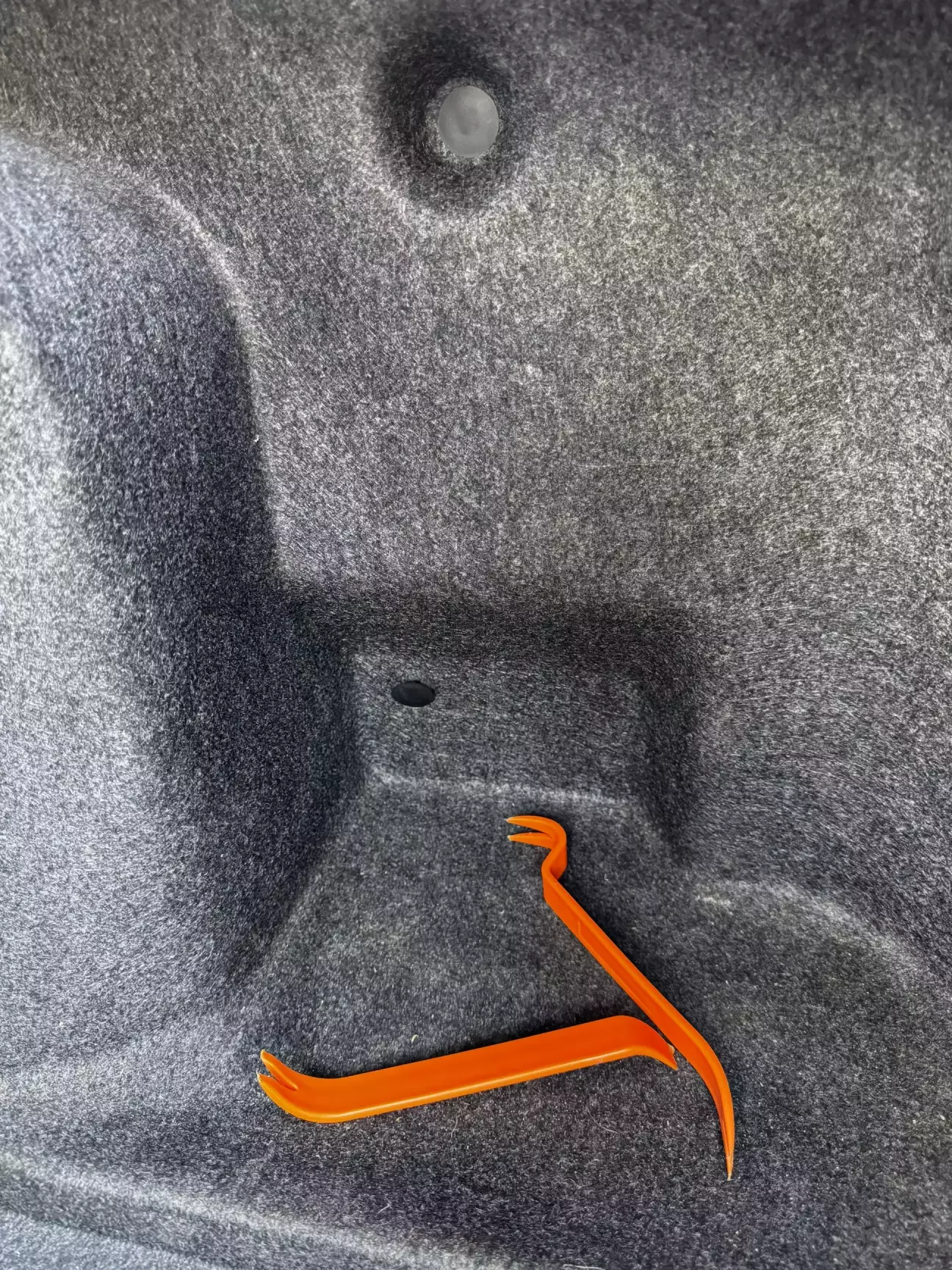

Загалом вся процедура зайняла два дні з перервами, було б набагато швидше, але багато часу зайняли злоїбучі кліпси обшивки, які я вже харився знімати, та мої познання в схемах електрики.



По витратах:
- Комплект сенсорів - 3000грн
- Мультиметр - 290 грн
- Китайський шуруповерт - 720грн


На сервісі тільки за підключення бажали від 6000грн, аргументуючи, що це за розбір салону а тут це не так просто, і взагалі всі зайняті. Тож власними руками - набагато краще, дешевше, і ближче в відносинах з авто)


Ціна питання 4010 UAH, Пробіг 111859 км.
Опубліковано: 07 серпня 15:09
4 0 0

Коментарі

Щоб залишати коментарі, потрібно авторизуватись.
Гарно вийшло, але камера на мій погляд більш інформативна.
1
вчора о 07:49
Alex_Odesa
Гарно вийшло, але камера на мій погляд більш інформативна.
Alex_Odesa, цілком згоден, камера також є в планах (можливо 360ʼʼ), але до неї поступово буду підходити разом з заміною дисплею, скоріш за все і з іншим спойлером з нішею під камеру)
Але на даний момент парктроніки вже чудово себе показують при паркуванні в наших дворах😅
вчора о 08:23
Стосовно живлення...там же в багажнику акумулятор і блок запобіжників. Там же все є :D
Зняти живлення можна отаким перехідничком:

Можу дати посилань на детальні бази з схемами, розпіновками і запчастинами, якщо потрібно.
1
07 серпня 15:33
Boobler
Стосовно живлення...там же в багажнику акумулятор і блок запобіжників. Там же все є :DЗняти живлення можна отаким перехідничком:Можу дати посилань на детальні бази з схемами, розпіновками і запчастинами, якщо потрібно.
Boobler, за схеми буду окремо вдячний)

На рахунок акумулятора та блоку запобіжників спочатку теж думав, але зупинила відсутність знань в електротехніці, тож вирішив не лізти туди, щоб точно не зробити гірше, а підключення до мультимедії це вже роками перевірений та робочий варіант) тож щоб не зробити гірше, зробив як зазвичай😅
07 серпня 16:00
