Встановлення та підключення нового контролера задньої протитуманки

Всім привіт.

Роботи над контролером, нарешті, на фінішній прямій. Залишилися виправити деякі глюки, які виявив під час тестування замовлених плат.

Як і обіцяв - викладаю інструкцію по встановленню самого пристрою.

Для цього потрібно зняти панель приладів.

Порядок дій:

• Зняти бокову накладку
• Відкрутити гвинтики, які тримають нижню панель (збоку)
• Зняти дві кліпси, які тримають нижню панель (знизу)
• Зняти нижню панель, від'єднати роз' єм перемикача світла і, за наявності, роз'єми кнопки багажника та датчика температури.

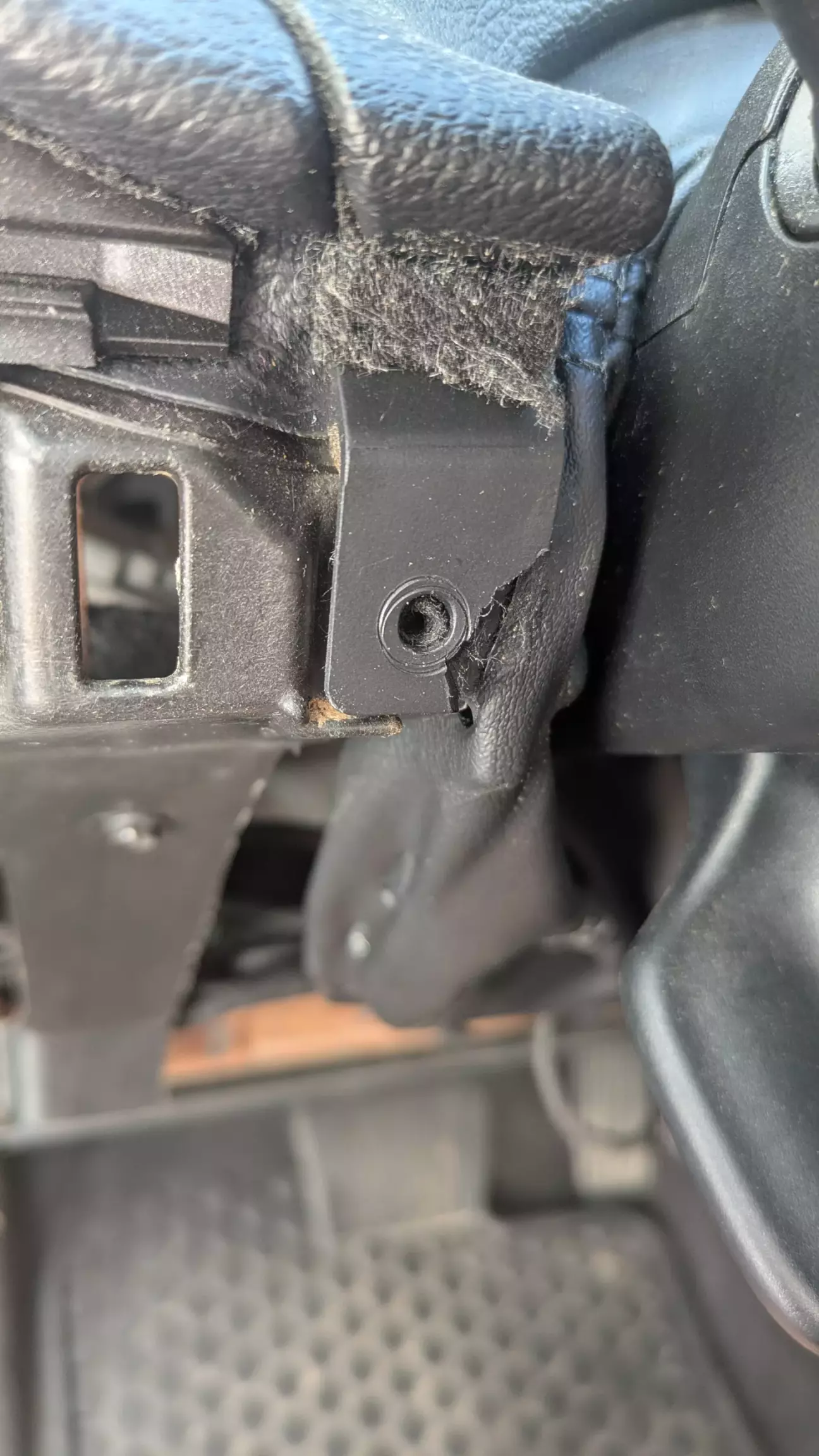

• Відкрутити гвинтик, який тримає козирок панелі приладів.

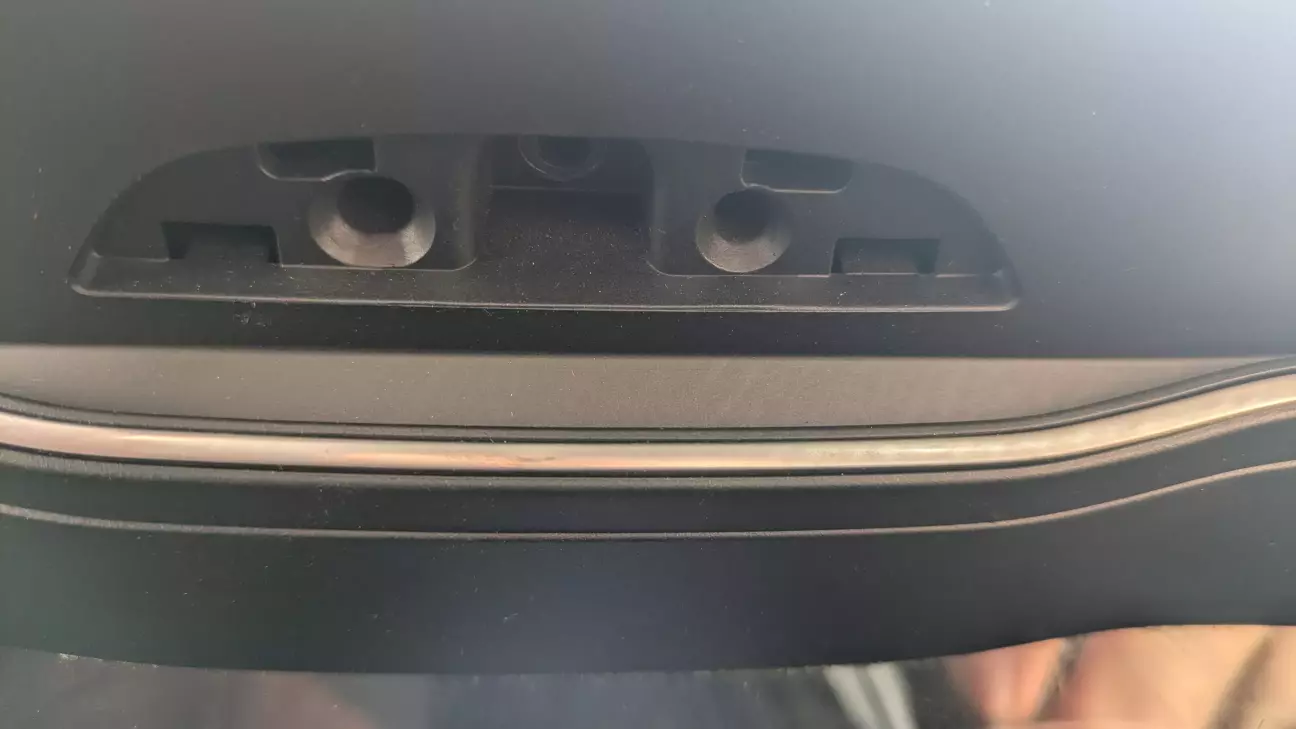

• Зняти заглушку зверху козирка, відкрутити гвинтик.





• Витягнути козирок на себе (далі тримається тільки на кліпсах.

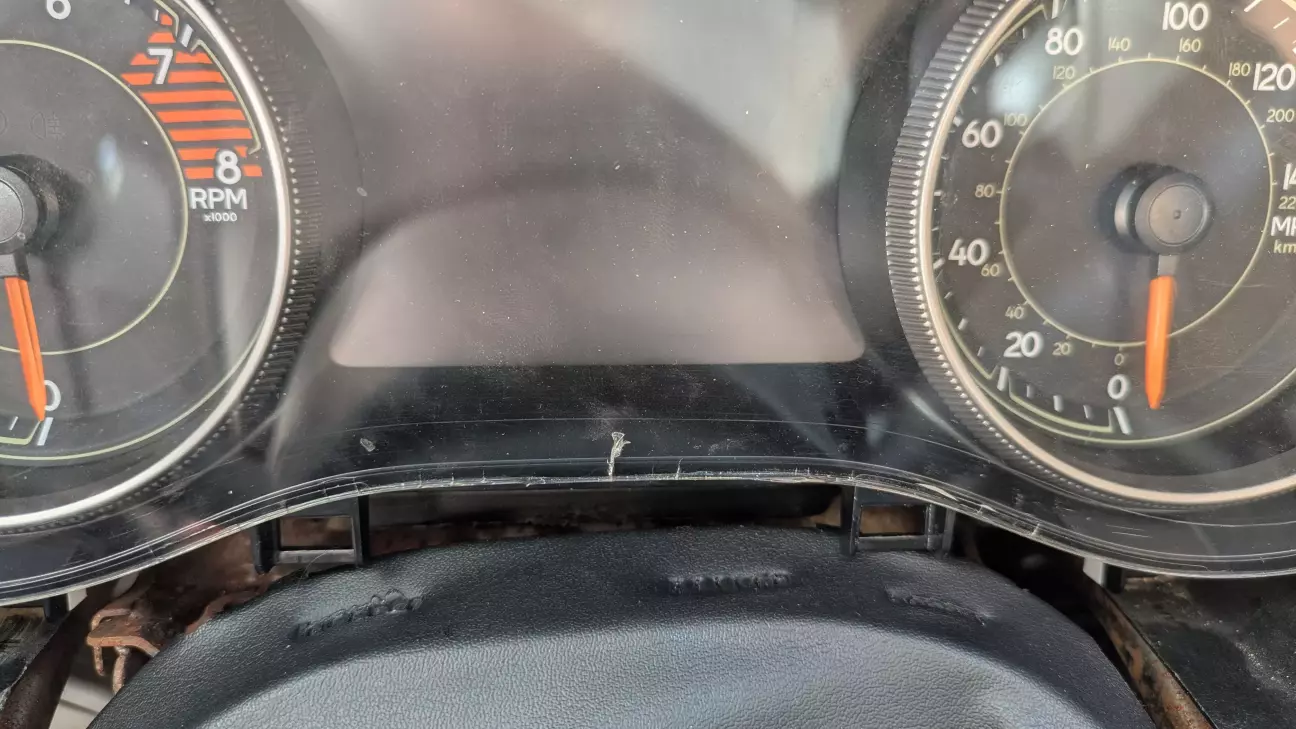

• Відкрутити 4 гвинтики, які тримають панель приладів.

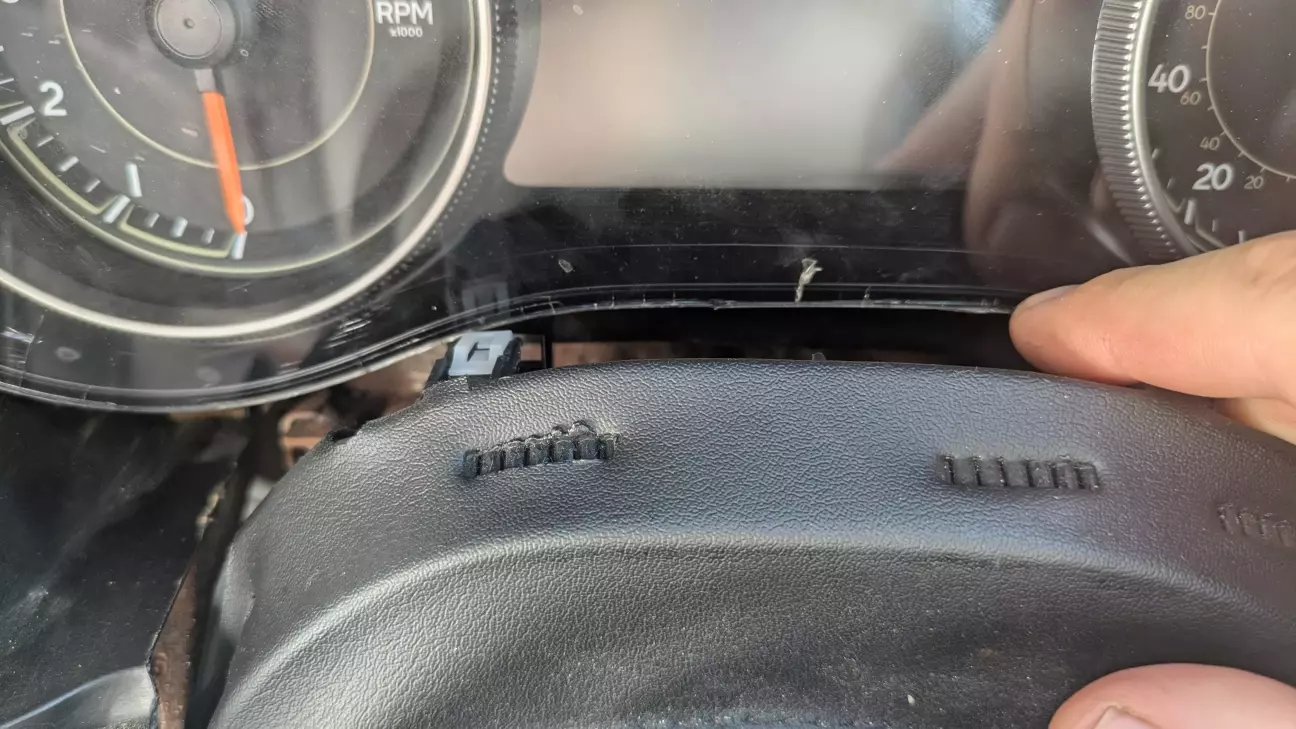

• Від'єднати шкіряну накладку від панелі приладів. Для цього треба відтягнути її на себе (тримається на двох кліпсах). Після цього запхнути її трохи глибше, щоб вона не заважала вийманню панелі приладів.






•

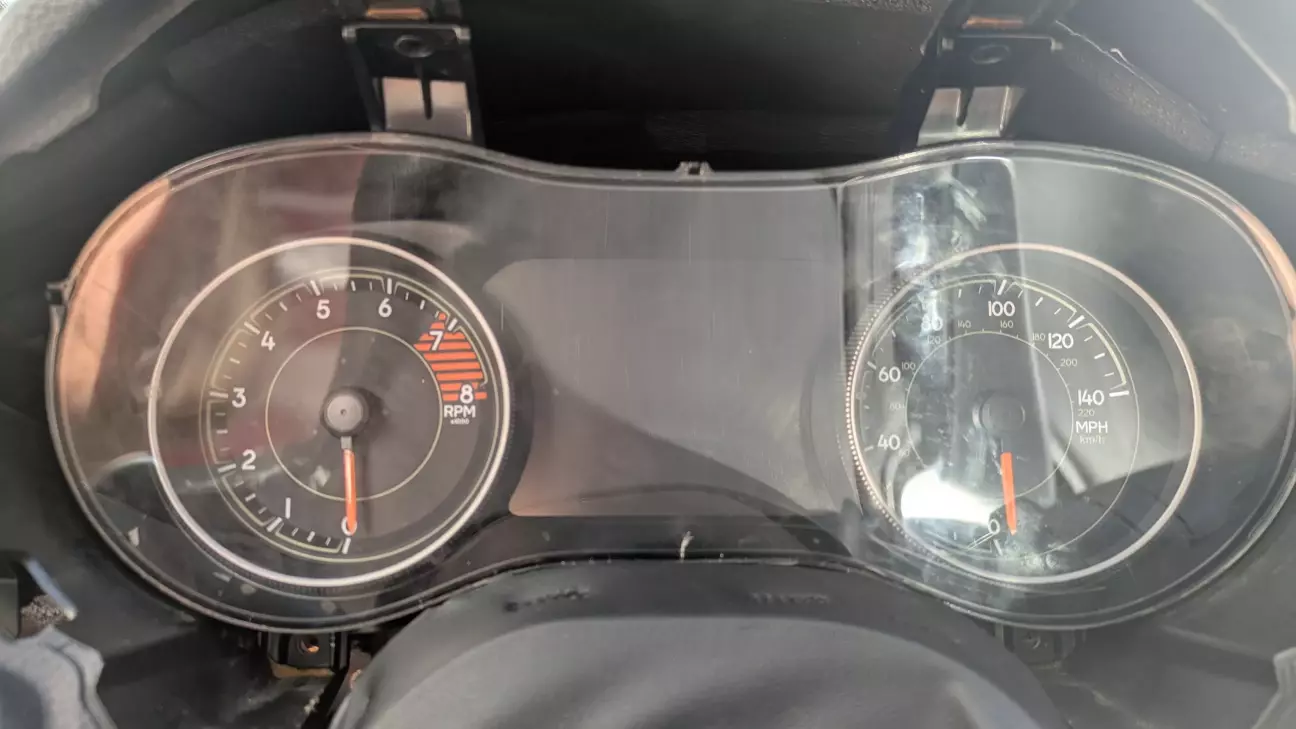

  Вийняти панель приладів, від' єднати роз'єм.

• Прокласти нову проводку від цієї ніші до перемикача світла та до блоку BCM

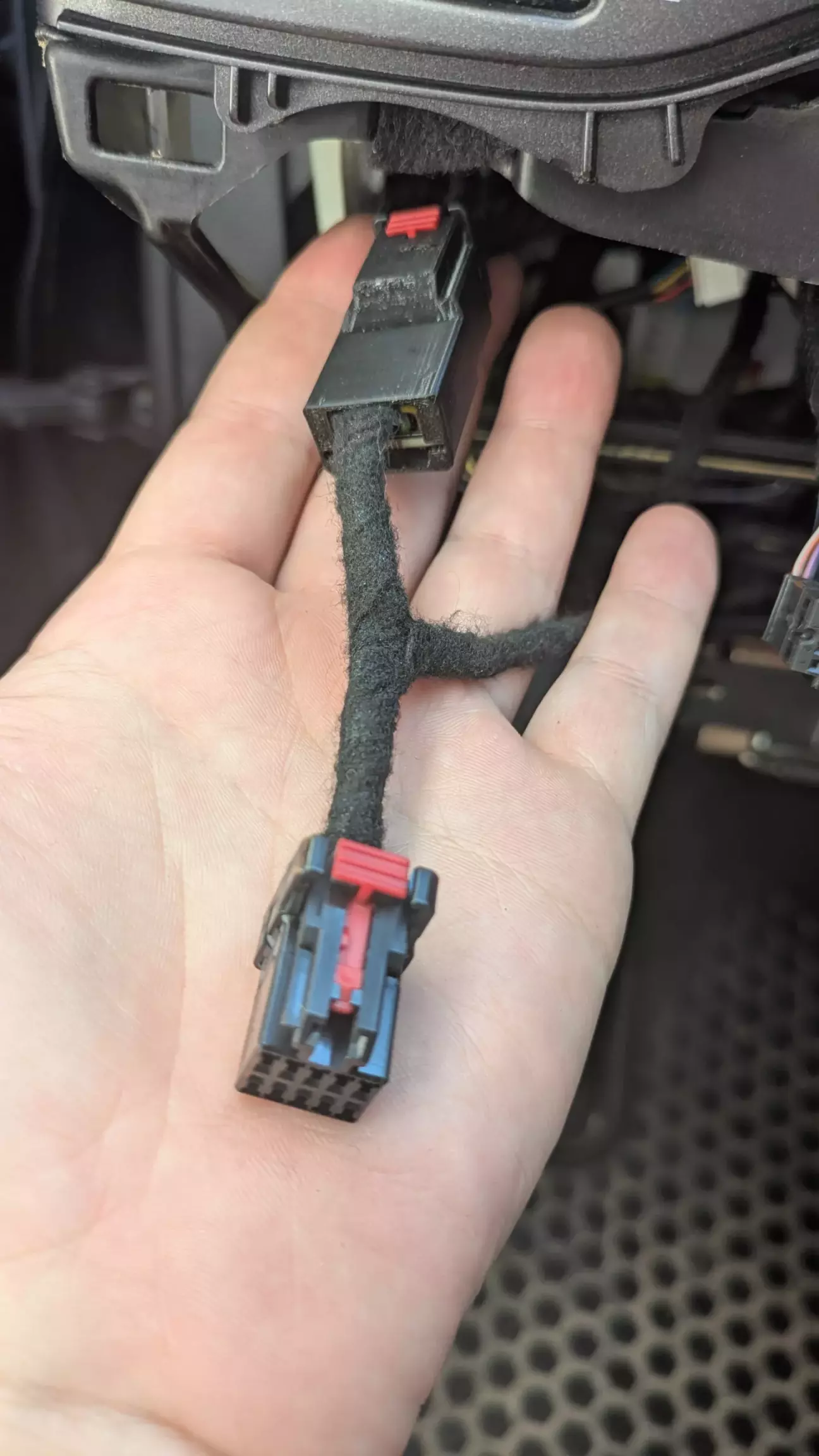

• Під'єднати рідний роз' єм перемикача світла до перехідника. Для перемикача є новий роз'єм. Його під' єднати в процесі збірки до перемикача.





• Вийняти з блоку BCM один з запобіжників, переставити його в розгалуджувач та повернути на місце.

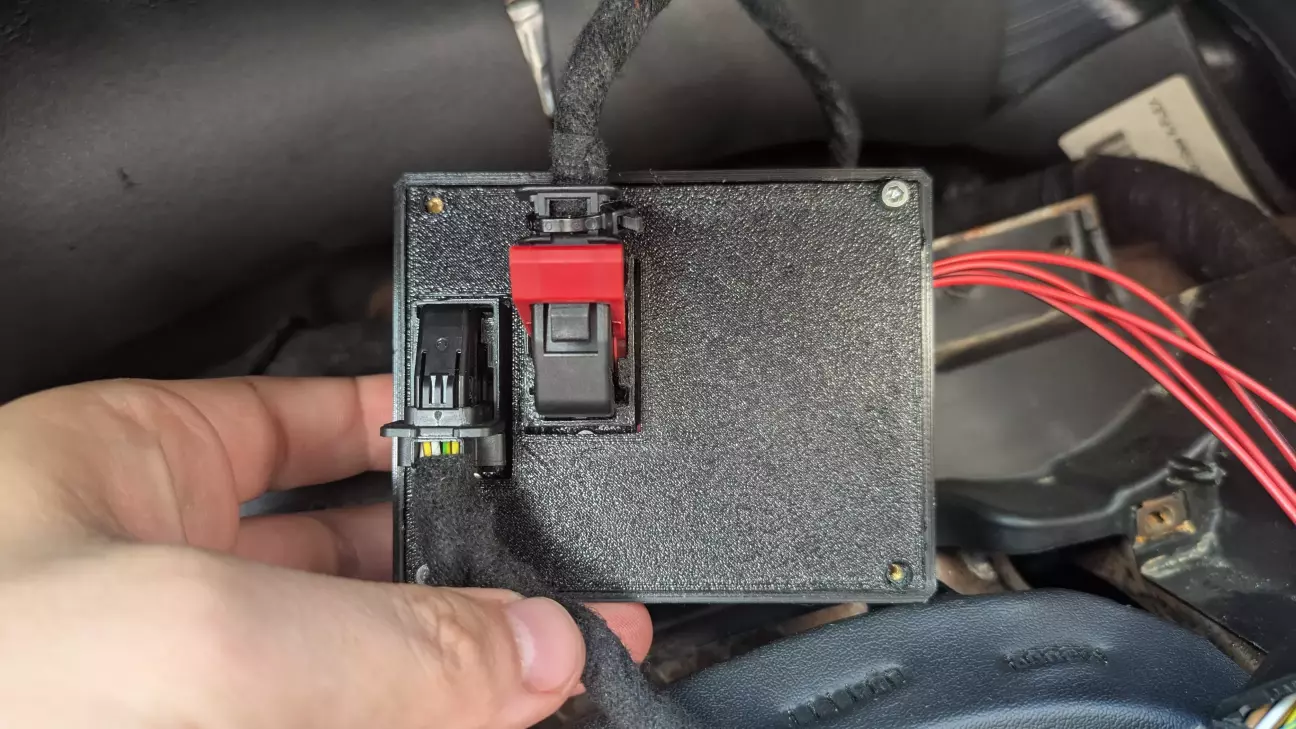

• Закріпити контролер. Я пропоную кріпити на задній, частині панелі приладів. Для цього я використав двосторонній скотч. Думаю, що зроблю додаткові кріплення для фіксації за наявні отвори для більшої надійності. Можна просто покласти всередині ніші, притягнувши стяжкою до проводки.

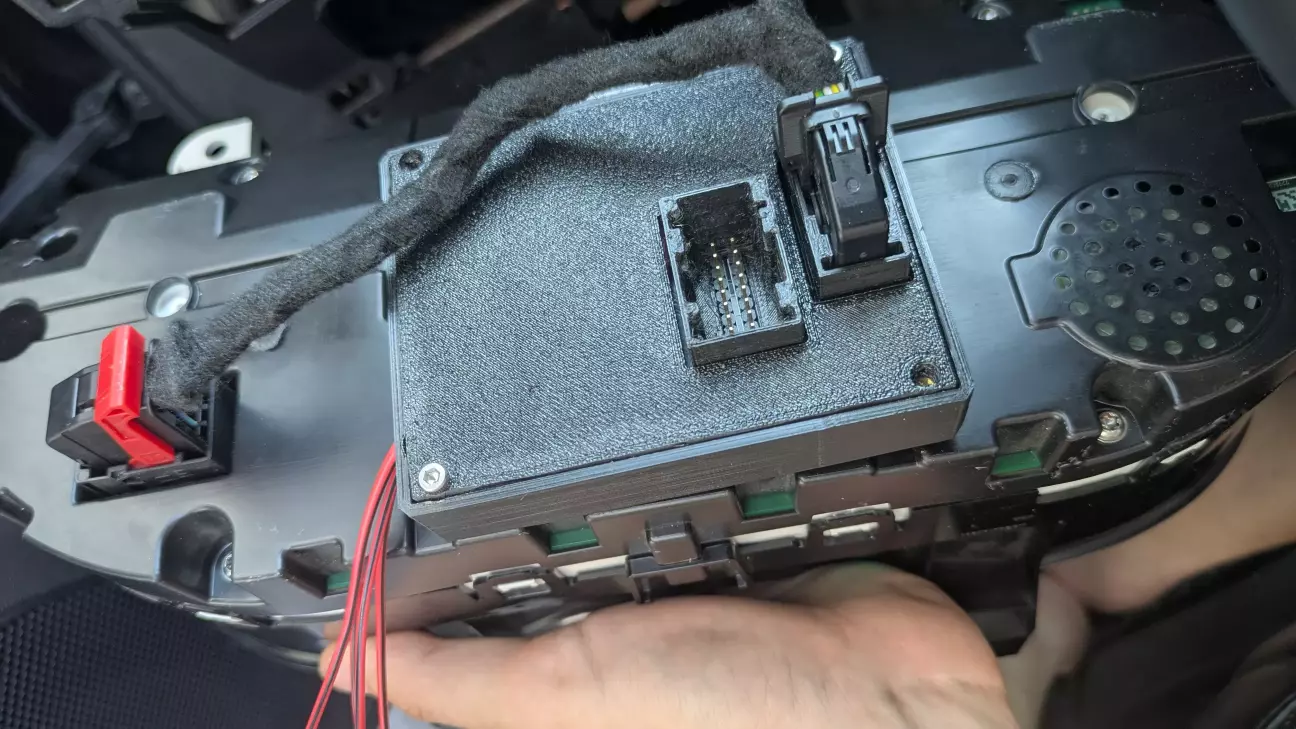

• Рідний роз'єм панелі приладів під' єднати до контролера, новий роз'єм - під' єднати до панелі приладів





• Під'єднати проводку від задніх протитуманних ліхтарів (+) до контролера. В контролері два канали (окремо ліва/права). Якщо ліхтар один або проводка об'єднана раніше, то треба об'єднати виходи. Обидва канали повинні бути підключені. Інакше буде помилка по несправності лампи.
• Зібрати все назад.

По замовчуванню контролер працює в режимі рідного одноклавішного перемикача. Увімкнення/вимкнення задньої протитуманки довгим утриманням кнопки.

Перепрограмування режимів відбувається наступним чином:

• Вимикаєте запалення
• Переводите регулятор світла в потрібне положення
• Затискаєте кнопку увімкнення передньої туманки, вмикаєте запалення без натиснутої педалі гальм
• Утримуєте кнопку туманки 5 секунд до моменту, поки на панелі приладів не з'явиться індикація (блимання "аварійкою" 1-4 рази, в залежності від обраного режиму роботи).
• Відпускаєте кнопку.

Після цього контролер запам' ятовує актуальний режим роботи. Змінити його можна в будь-який момент таким саме методом.

Режим розумного старт-стоп працює наступним чином - запам' ятовує останній стан і відновлює його при наступному старті

Якщо був вимкнений, то при наступному старті він автоматично вимкнеться. Якщо увімкнений - так і залишиться. Режим по замовчуванню - старт-стоп увімкнений.

Маленький нюанс:

Можлива затримка 5-10 секунд при зміні режимів світла (викл-габарит-ближнє-авто) в випадку, якщо машина вимкнена і знаходиться в стані спокою. Таке можливо, якщо заглушити машину, залишити вікно відкритим, а потім підійти до машини і через вікно (не відкриваючи двері) переключити режим світла.

Як і обіцяв - жодної врізки в рідну проводку не треба.)

P. S. Це тестовий корпус контролера. Серійний буде трохи інший.

P. P. S. Інструкція буде в комплекті з кожним контролером.
