Мультимедіа частина №5. Підключення штатного мікрофона.

Після того, як разом з реєстратором підключив та протягнув до дзеркала зовнішній мікрофон - трохи з ним погрався і зрозумів що це все не те. При розмові через гучний зв'язок мене майже зовсім не чутно. Для мене це не було новиною, бо багато хто попереджав із свого досвіду що так буде, а також про це читав на різних ресурсах. Тож не довго думаючи почав реалізовувати план по підключенню штатного мікрофона до магнітоли.

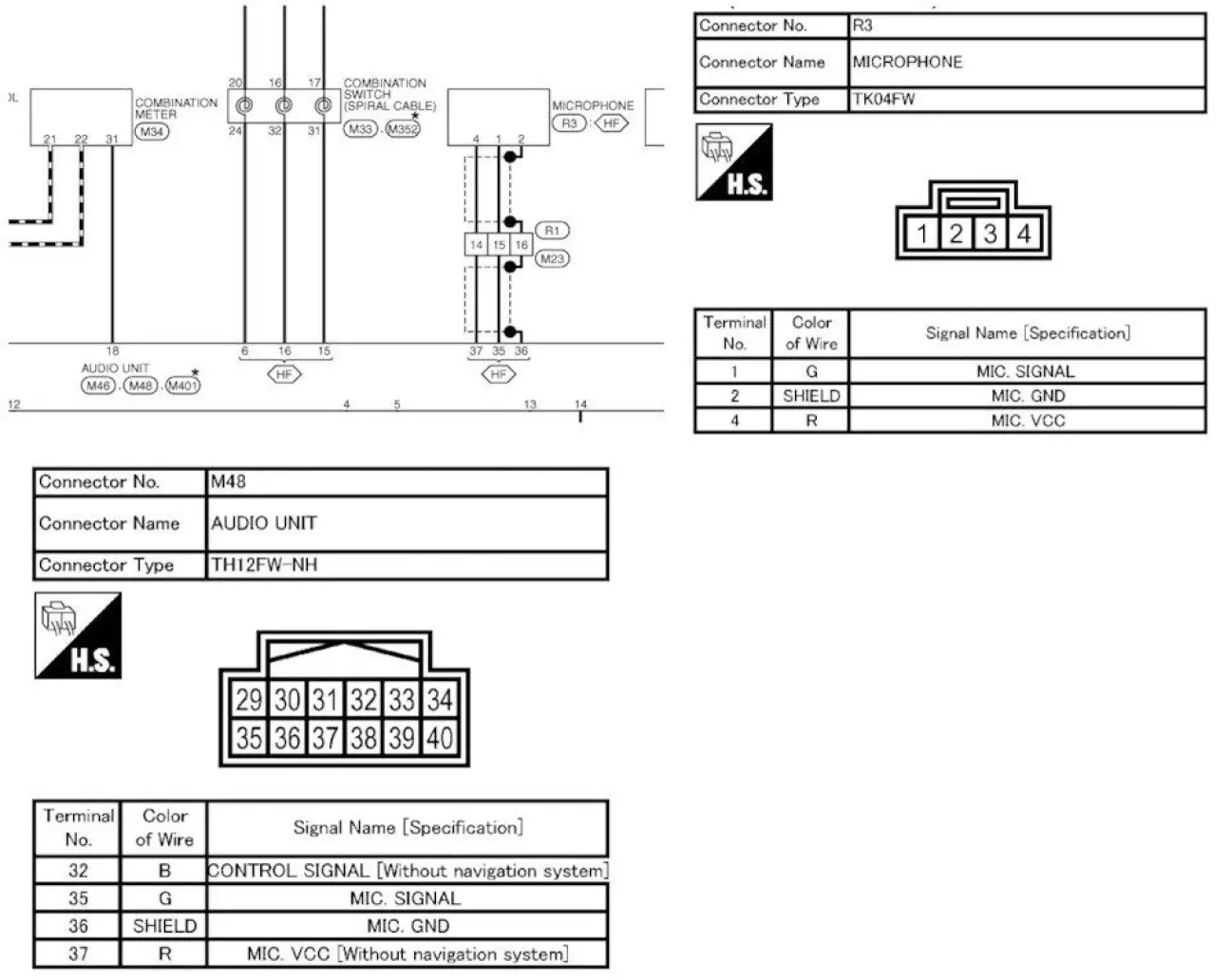

Все було б просто, але в магнітолу зовнішній мікрофон підключається через джек 3,5, а в стару заводську магнітолу через 10-піновий роз'єм (в якому використовуються лише 4 піни). Та на самому штатному мікрофоні є вбудований підсилювач, на який треба дати напругу. Тож першим ділом шукаємо схеми та розпіновку роз'ємів.

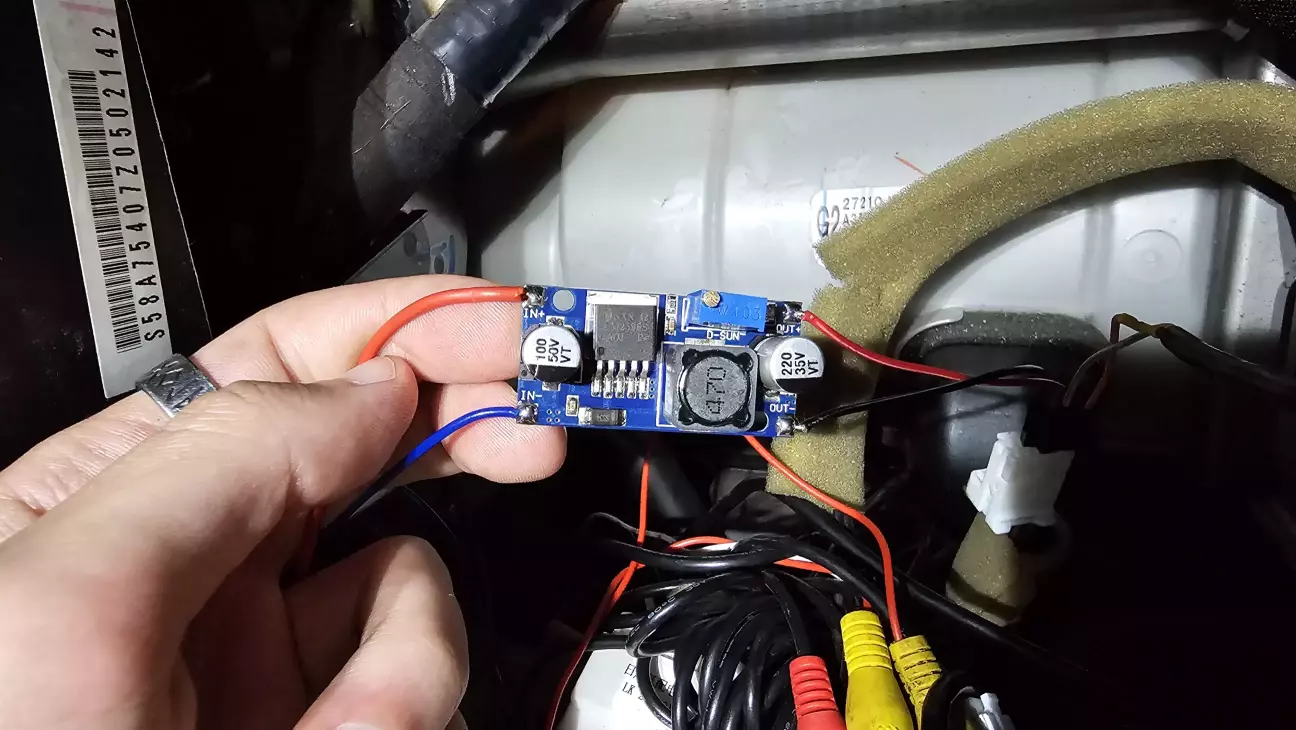

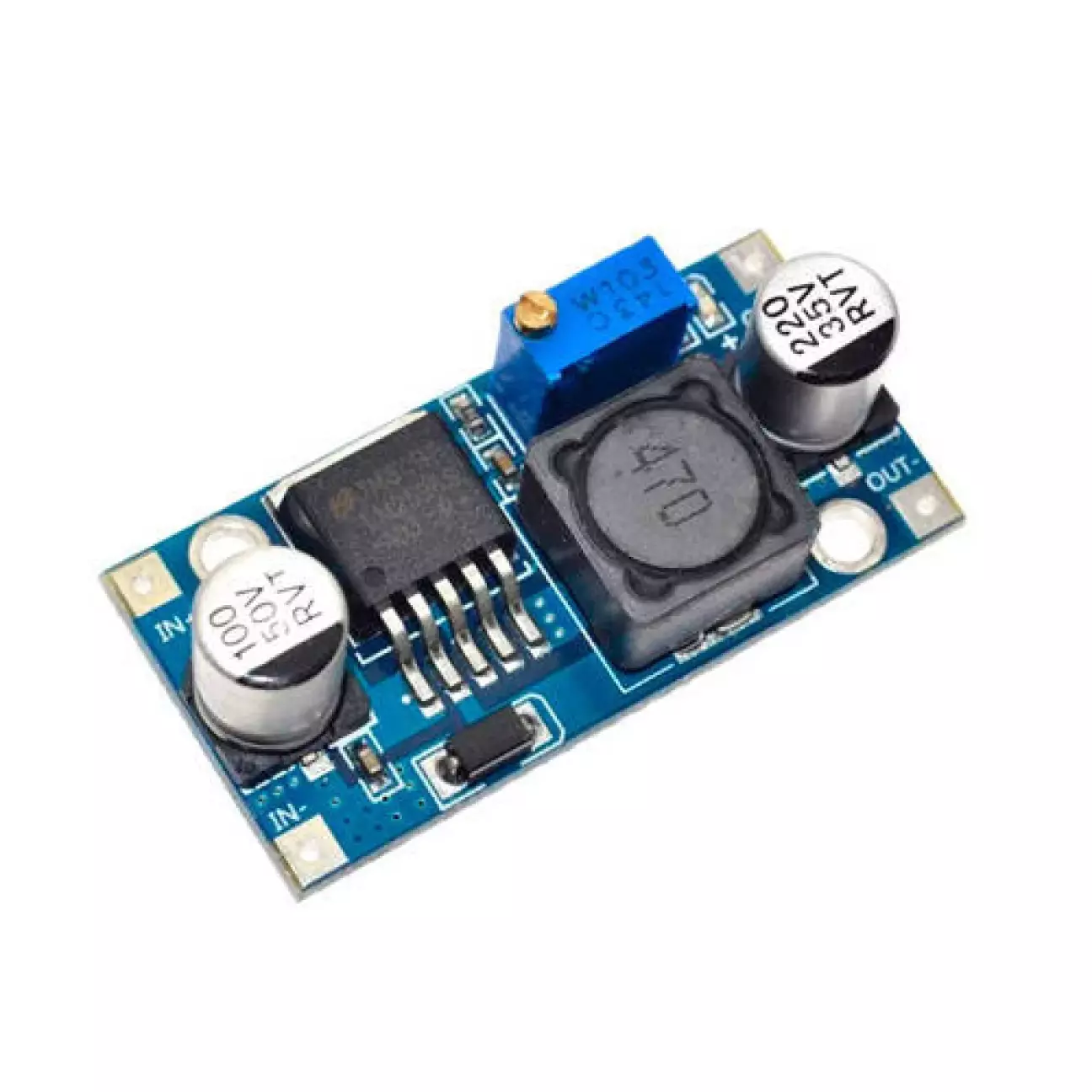

Підсилювач в мікрофоні працює від напруги в діапазоні від 3,5v до 5v. Тож був куплений модуль, понижаючий напругу з 12v на потрібну нам для підключення підсилювача. Вирішив придбати готовий варіант з можливістю вибору вихідної напруги. А також джек 3,5 (моно) жля підключення мікрофону в магнітолу.

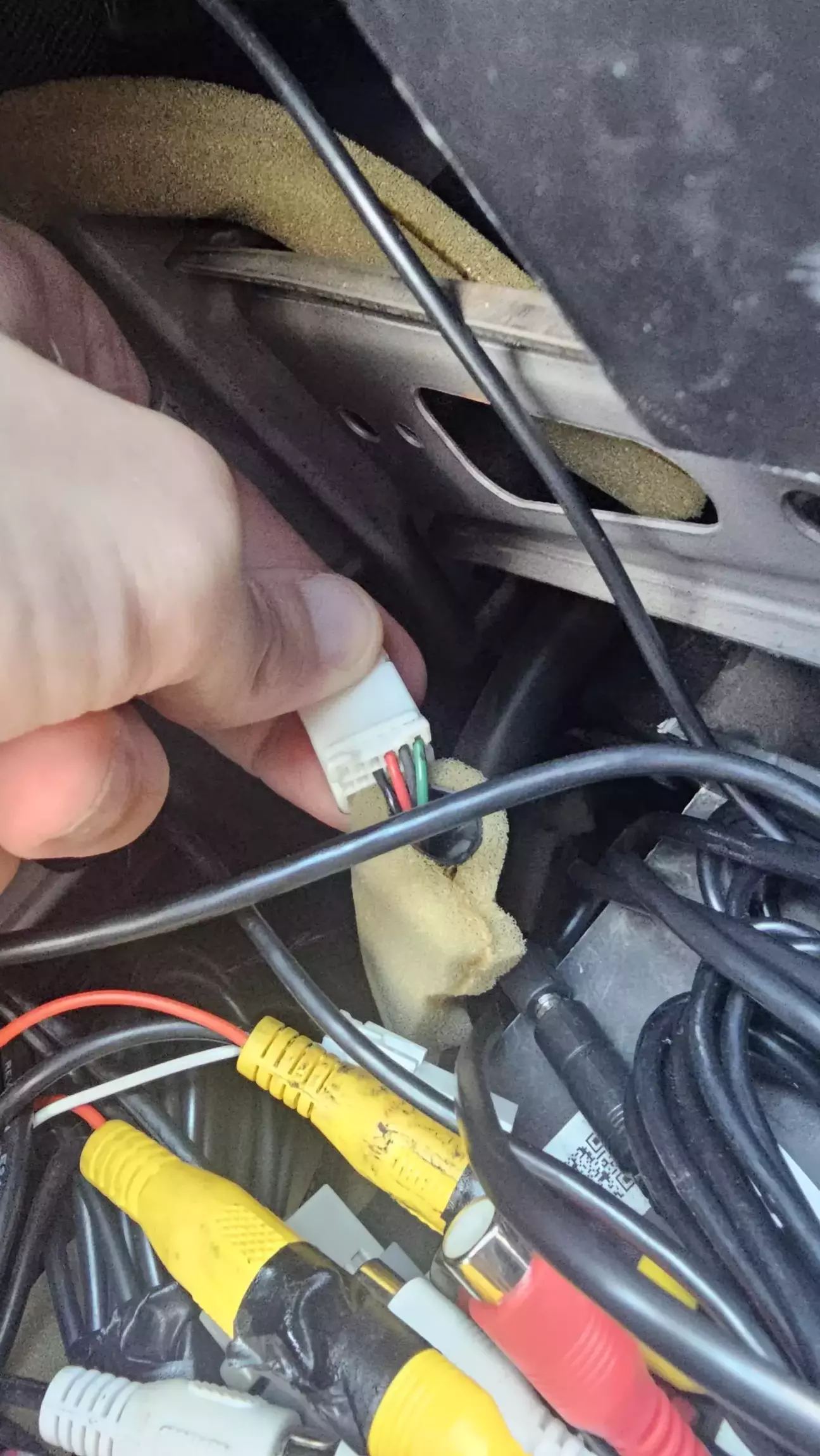

Далі знімаєм магнітолу і знаходимо роз'єм, куди треба підключатись.

Процес пайки не став фотографувати, там все просто. Далі починаємо підключати все до потрібних контактів.

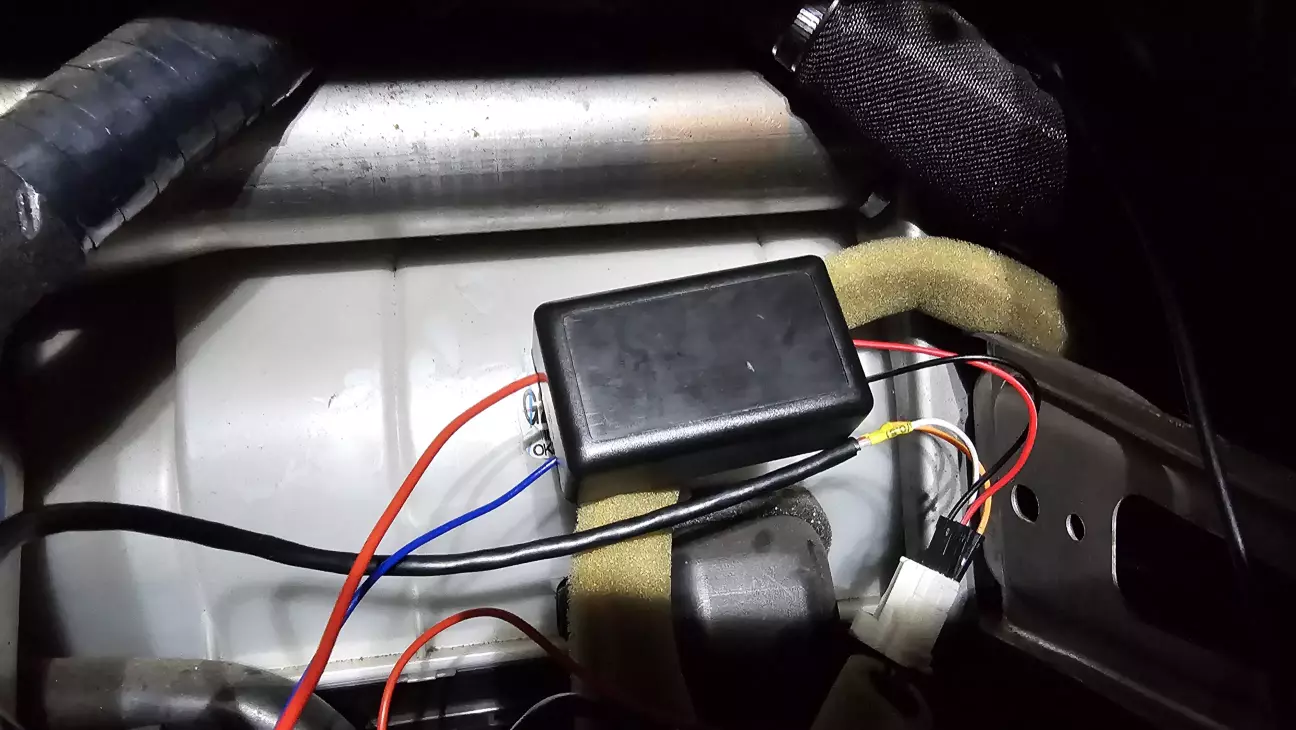

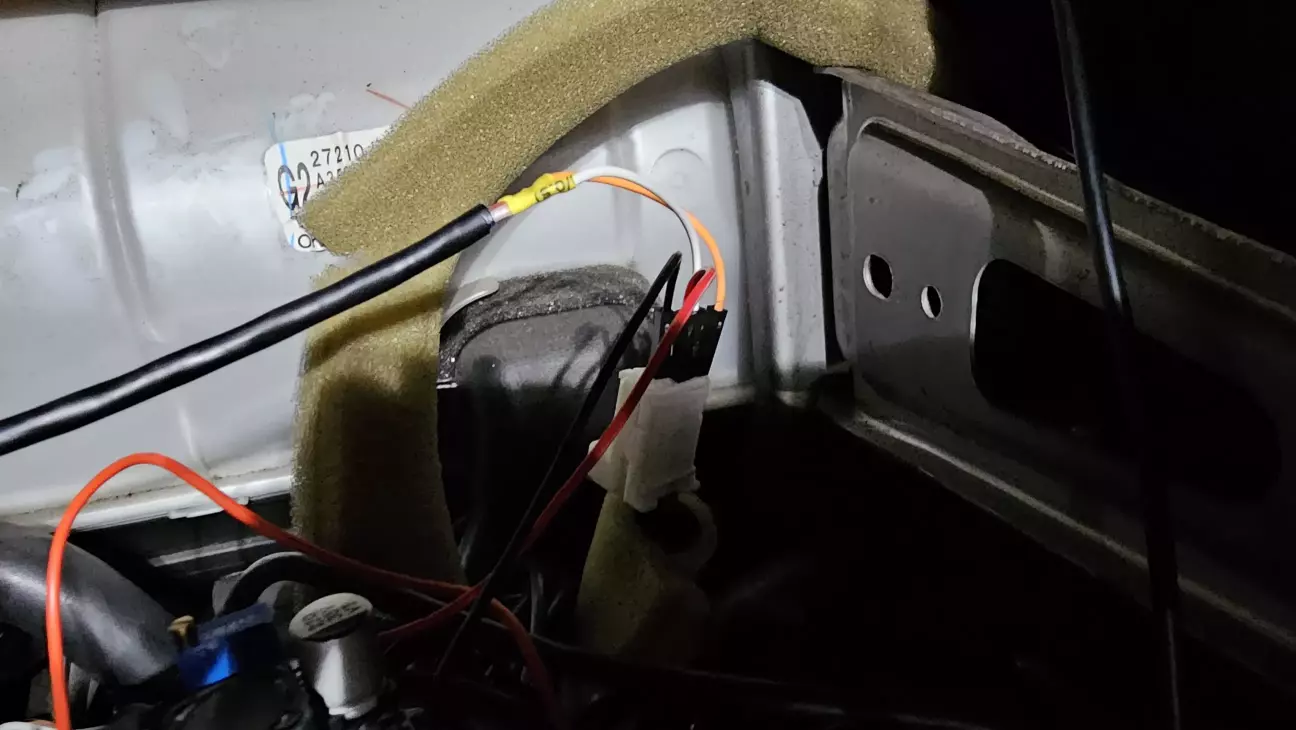

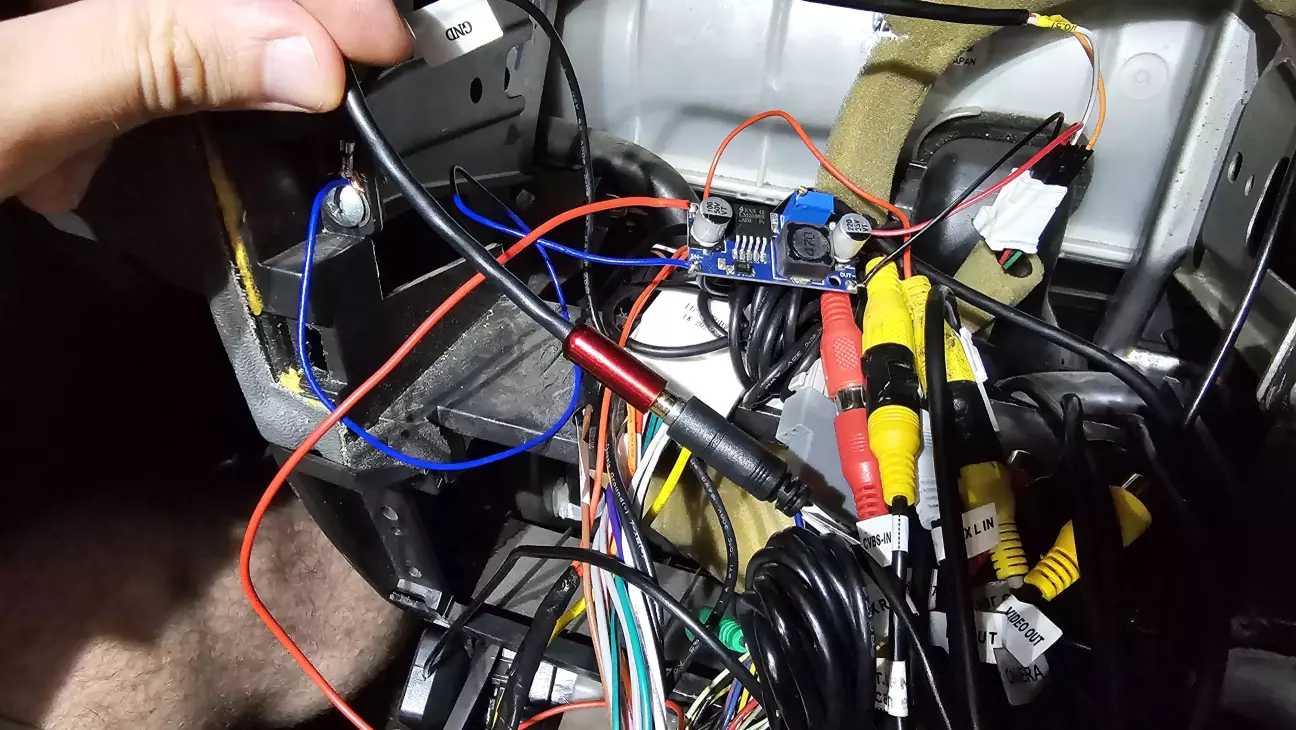

Живлення на підстлювач мікрофону взяв "+" з ACC що йде на магнітолу, а "-" з кузова (провід "ground" що йде від магнітоли та прикручений до рами за панеллю). Далі виставив на модулі 3,5v на вихід і підключив "+" на 37 пін (червоний), а "-" на 32 пін (чорний). Далі вже підготовлений та спаяний джек 3,5 підключаємо в потрібний роз'єм на магнітолі, а два дроти, що йдуть від нього підключаємо до 35 піна (зелений) - сигнал (він же + мікрофона), та до 36 піна (сірий) - земля (він же - мікрофона). Все перевіряємо, і коли все працює збираємо. Сам модуль закрив в корпус, який підготовив заздалегідь, все заізолював, закріпив всі підключення та піни, щоб нічого не випало, та не від'єдналось.

Мікрофон ловить дуже гарно. Тепер співрозмовник чує все, що я кажу при розмові через гучний зв'язок.

Велика дяка @fox_box, за тещо допоміг все спаяти, під'єднати та настроїти!
