Встановлення оригінальної камери Мазди 6gj з динамічними лініями

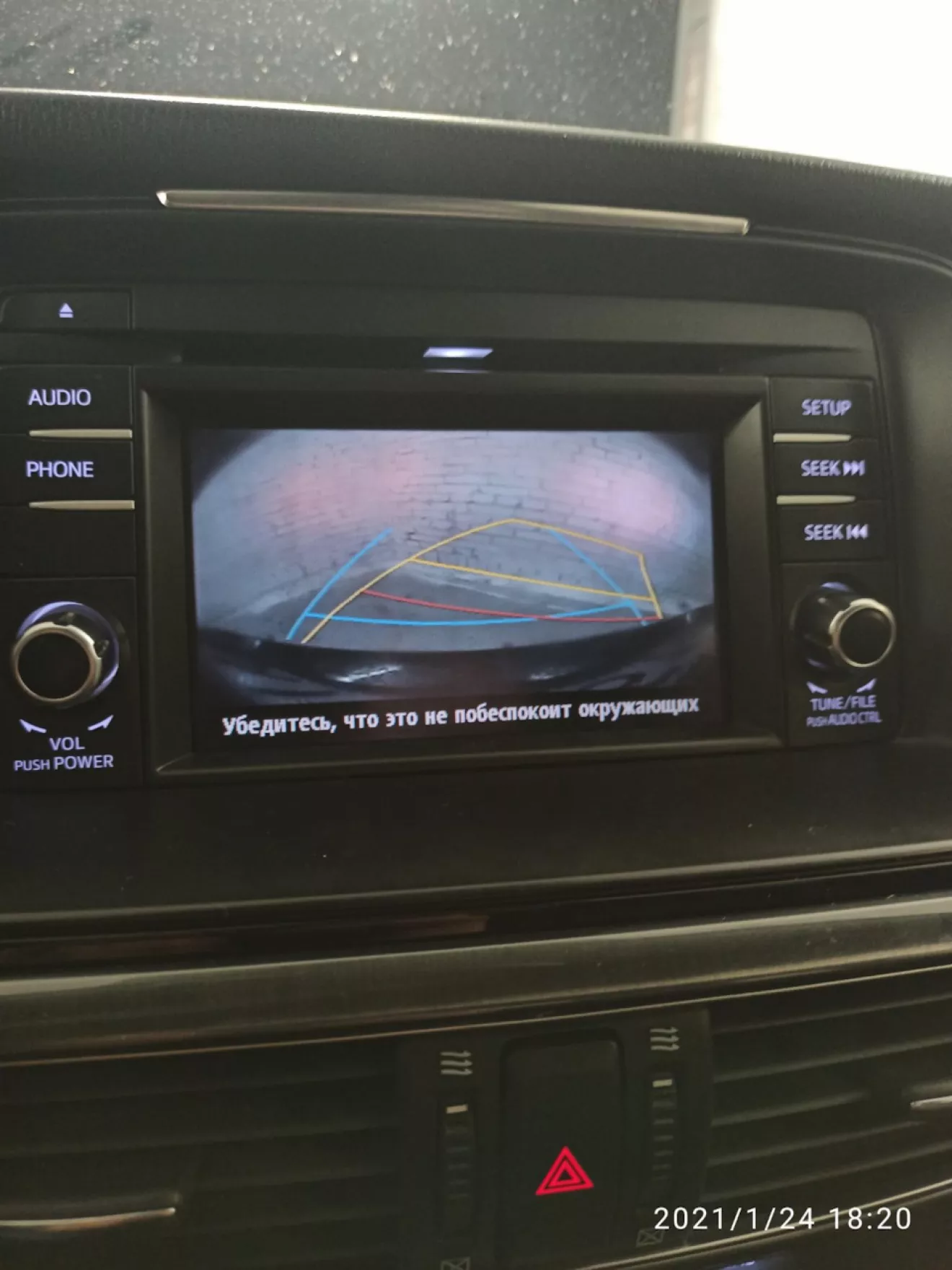

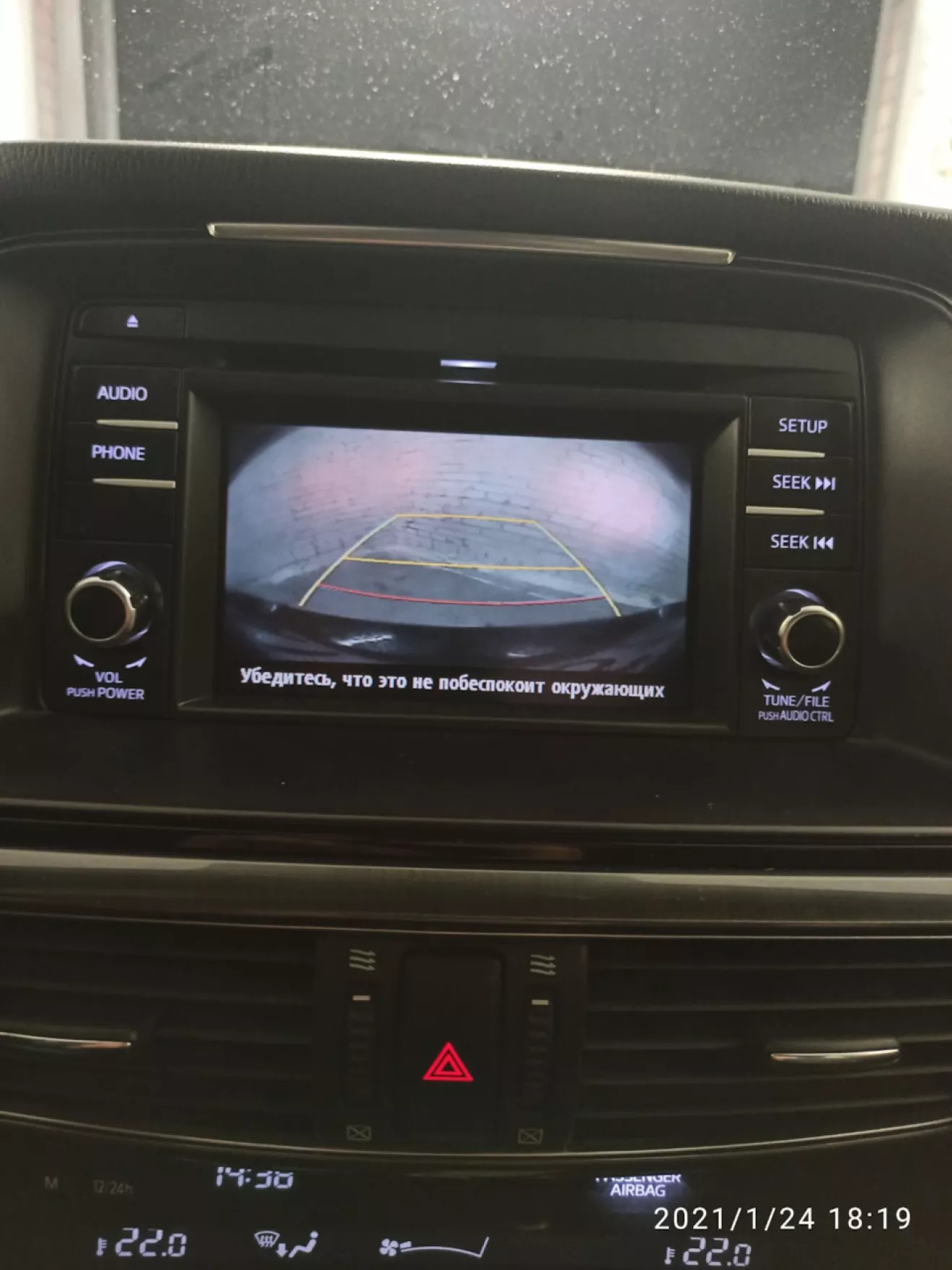

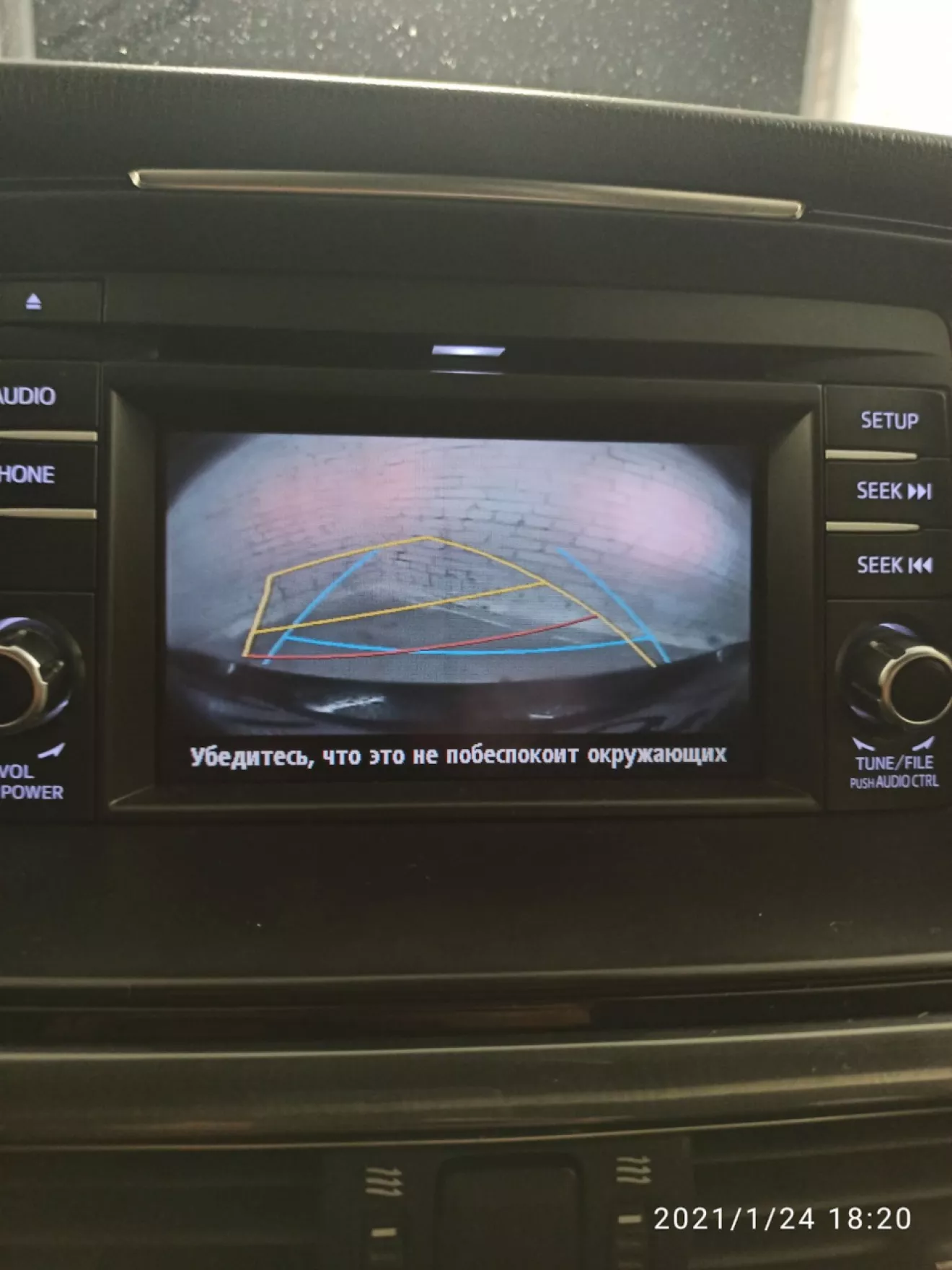

Встановив камеру заднього виду штатну, до цього стояла Китай, але знайшов за гарною ціною оригінальну камеру+проводку на кришку багажника, купив одразу. Ставив все сам, є багато інформації, куди підключати все перевірив, все працює, динамічні лінії теж працюють класна якість.

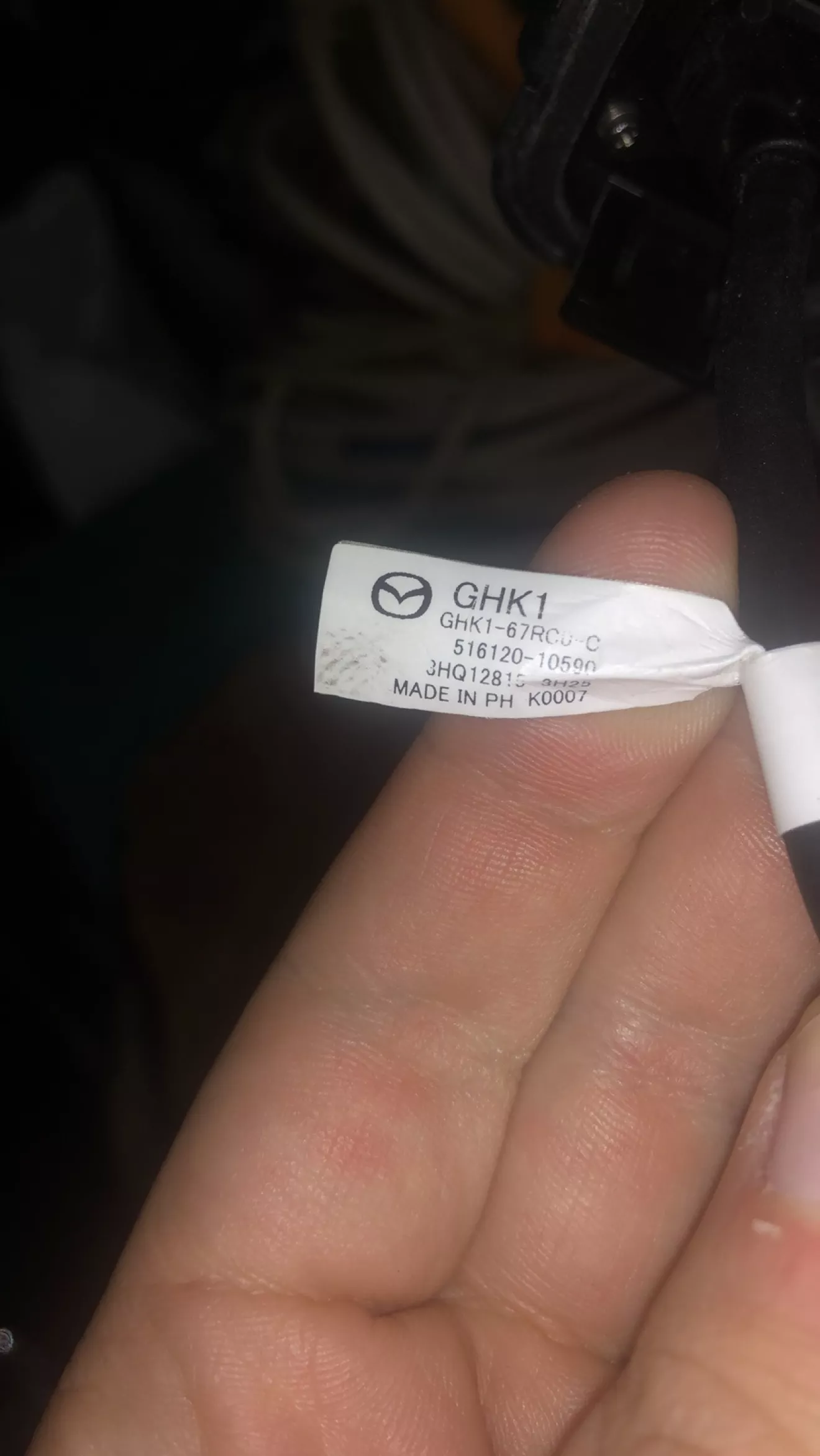

1. Оригінальна камера заднього виду. Номер за каталогом: GHK1-67-RC0C

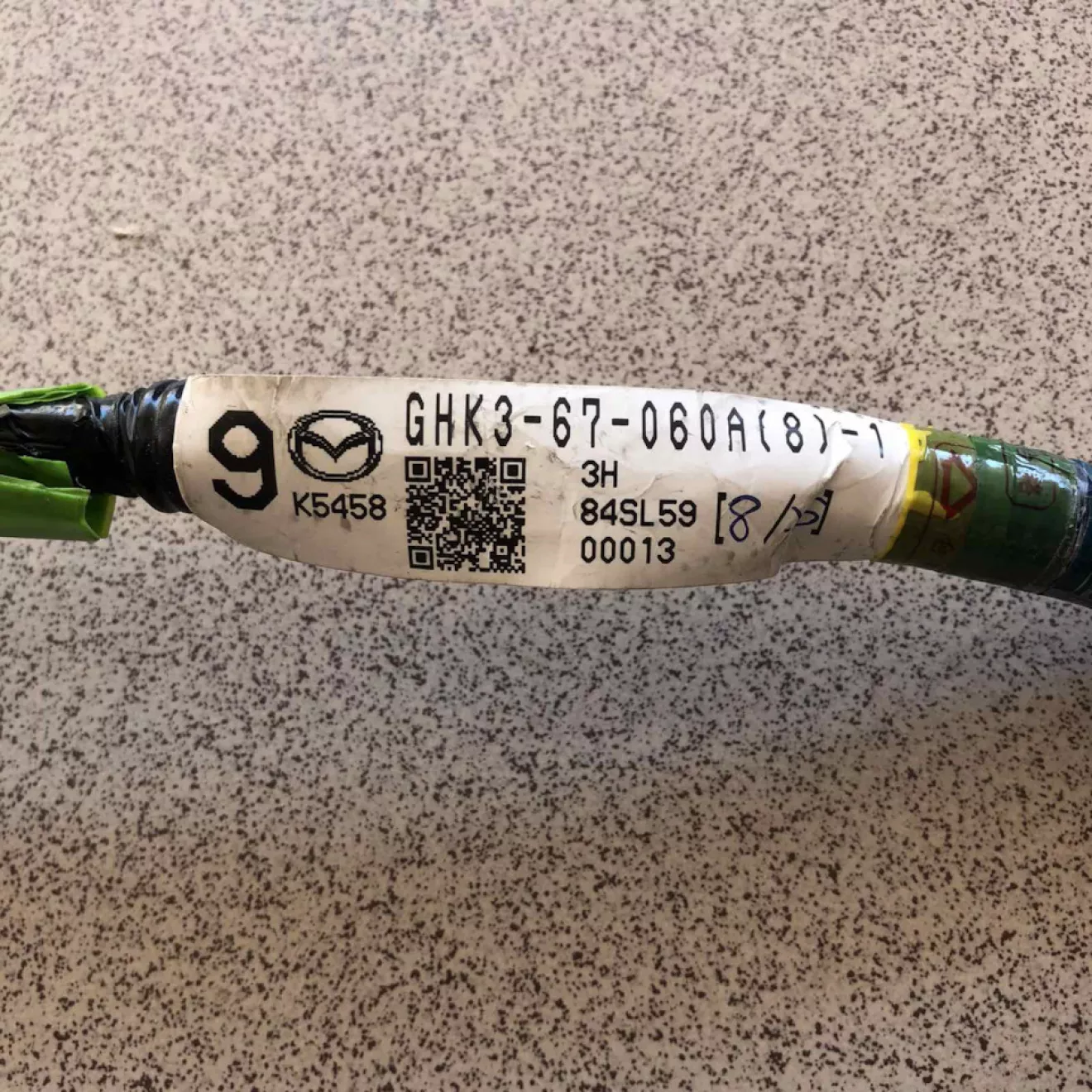

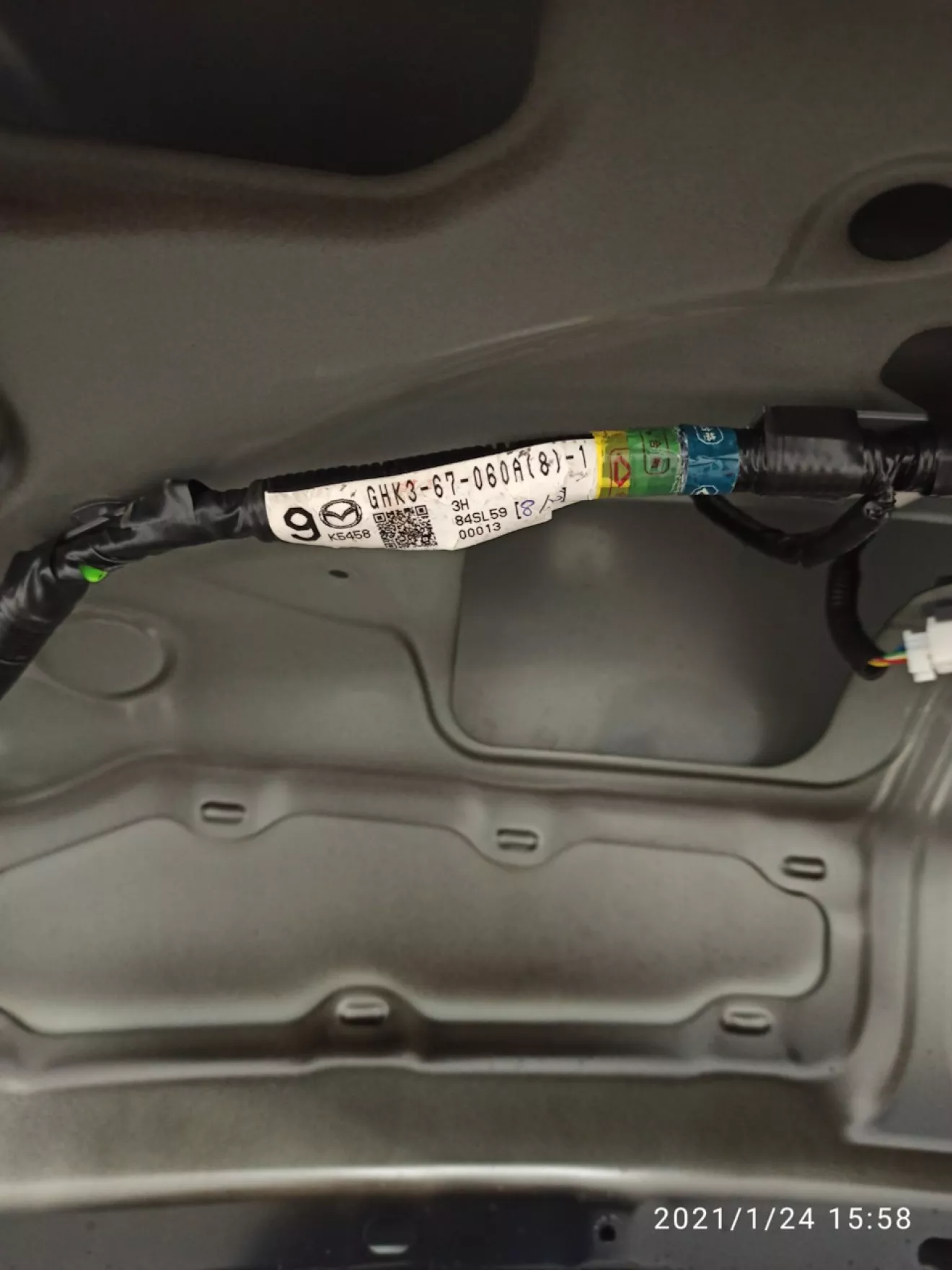

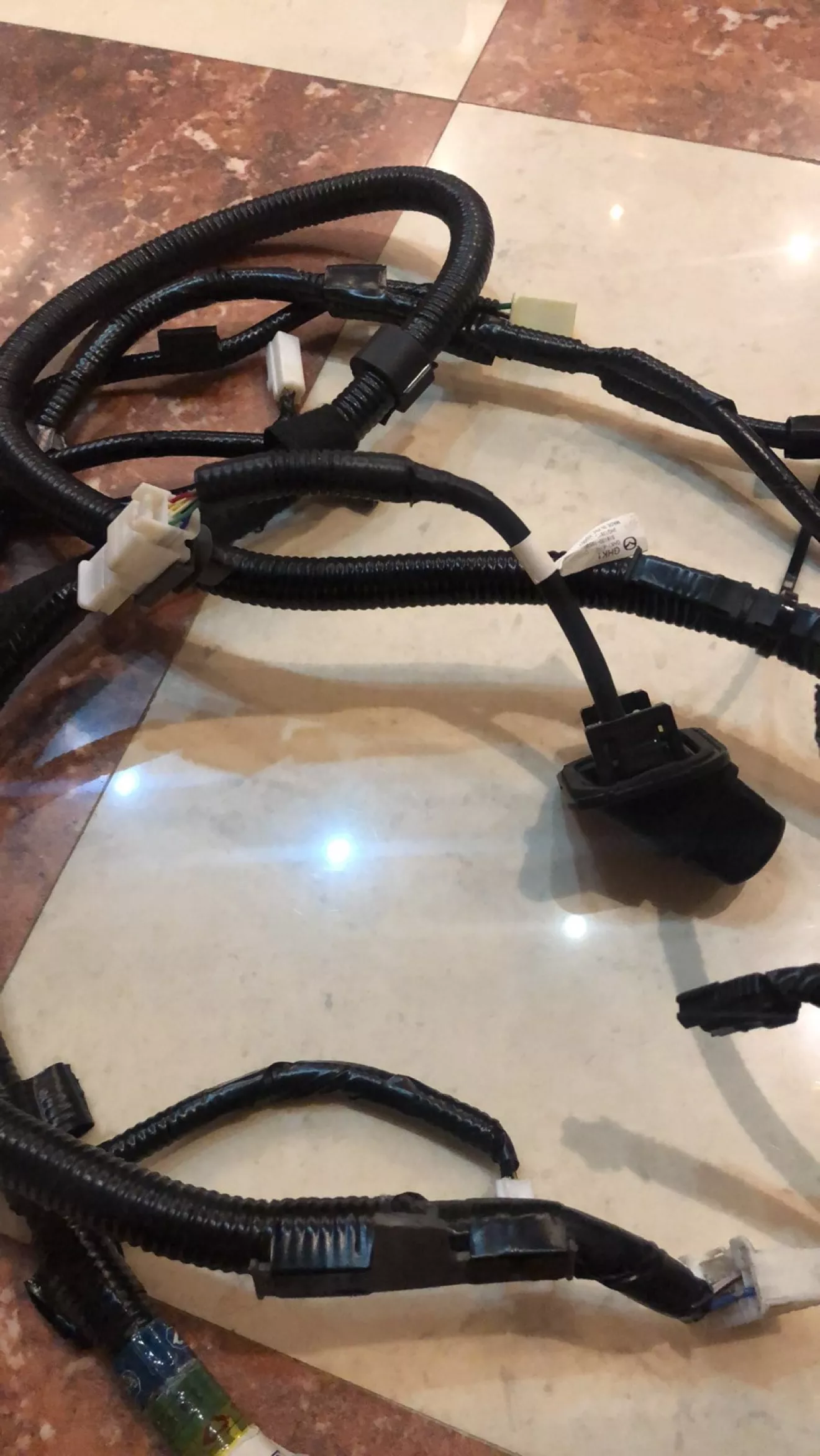

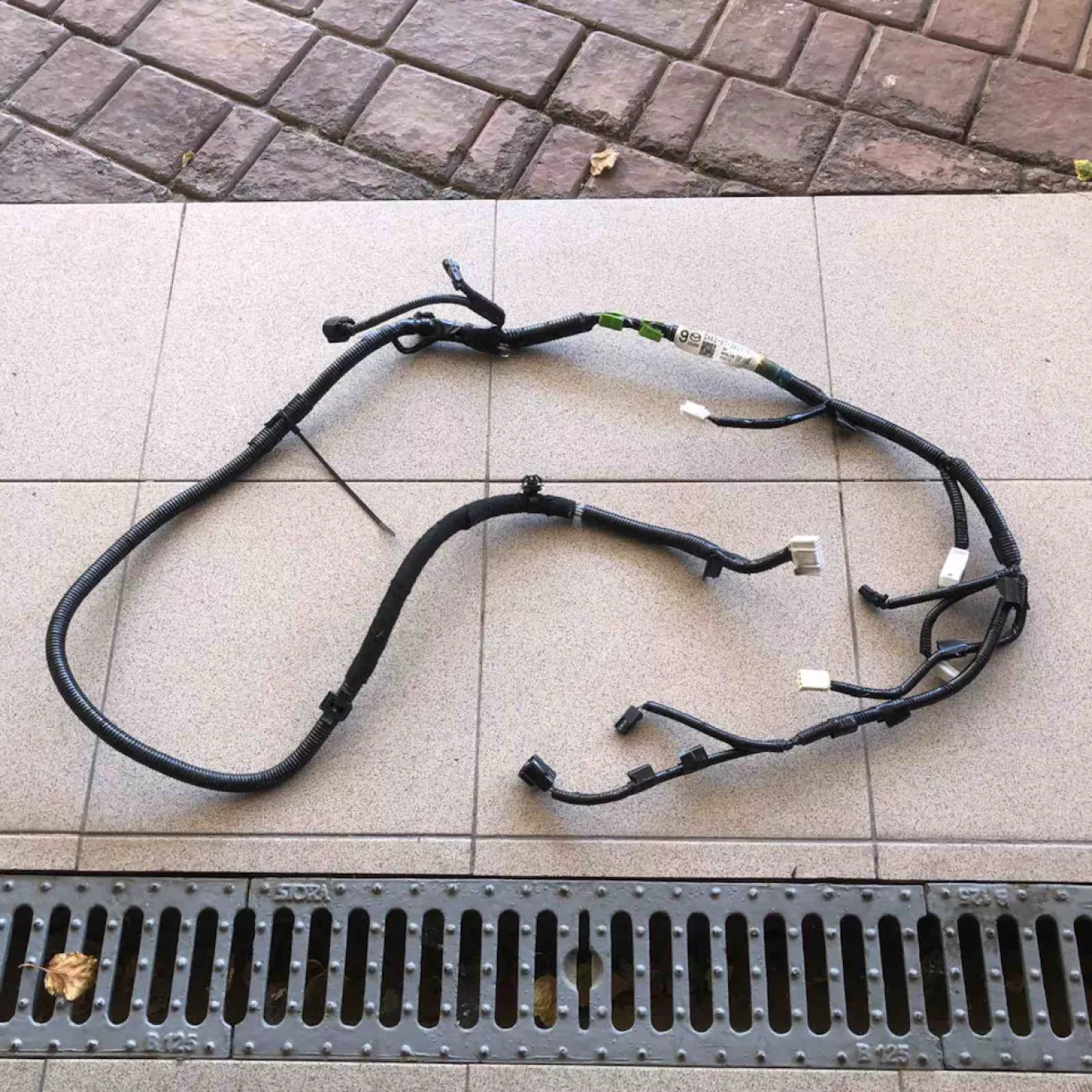

2. 2. Оригінальна коса з усіма роз'ємами та кріпленнями. Номер за каталогом GHK3-67-
060A(8)-1.
Треба було врізатися у проводку,
Зелений провід - Can+
Синій провід - Can-
Червоний провід — харчування 12в
Жовтий провід – відео (на ГУ)
Білий провід – екран (на ГУ)
Чорний провід – на масу автомобіля

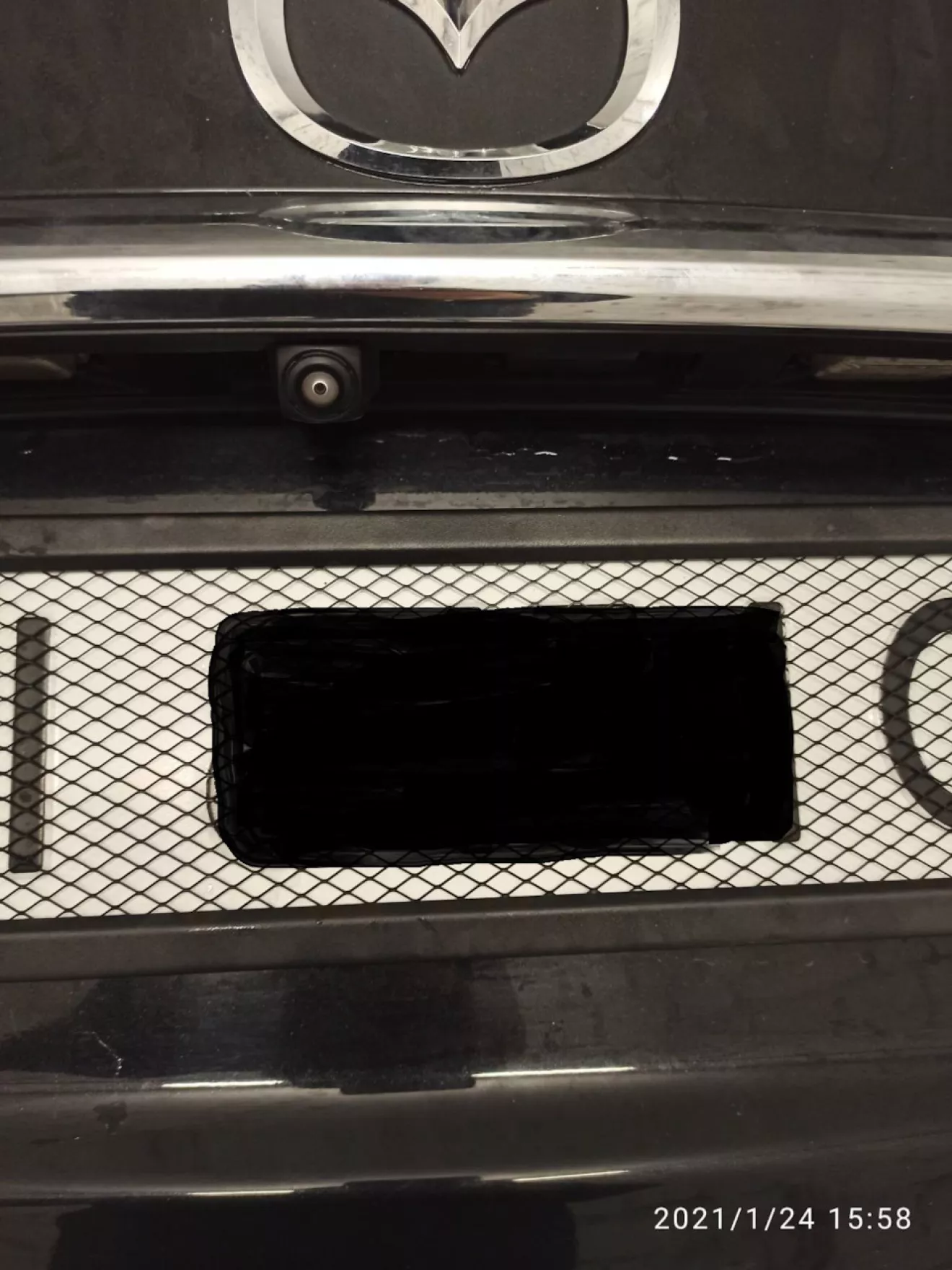

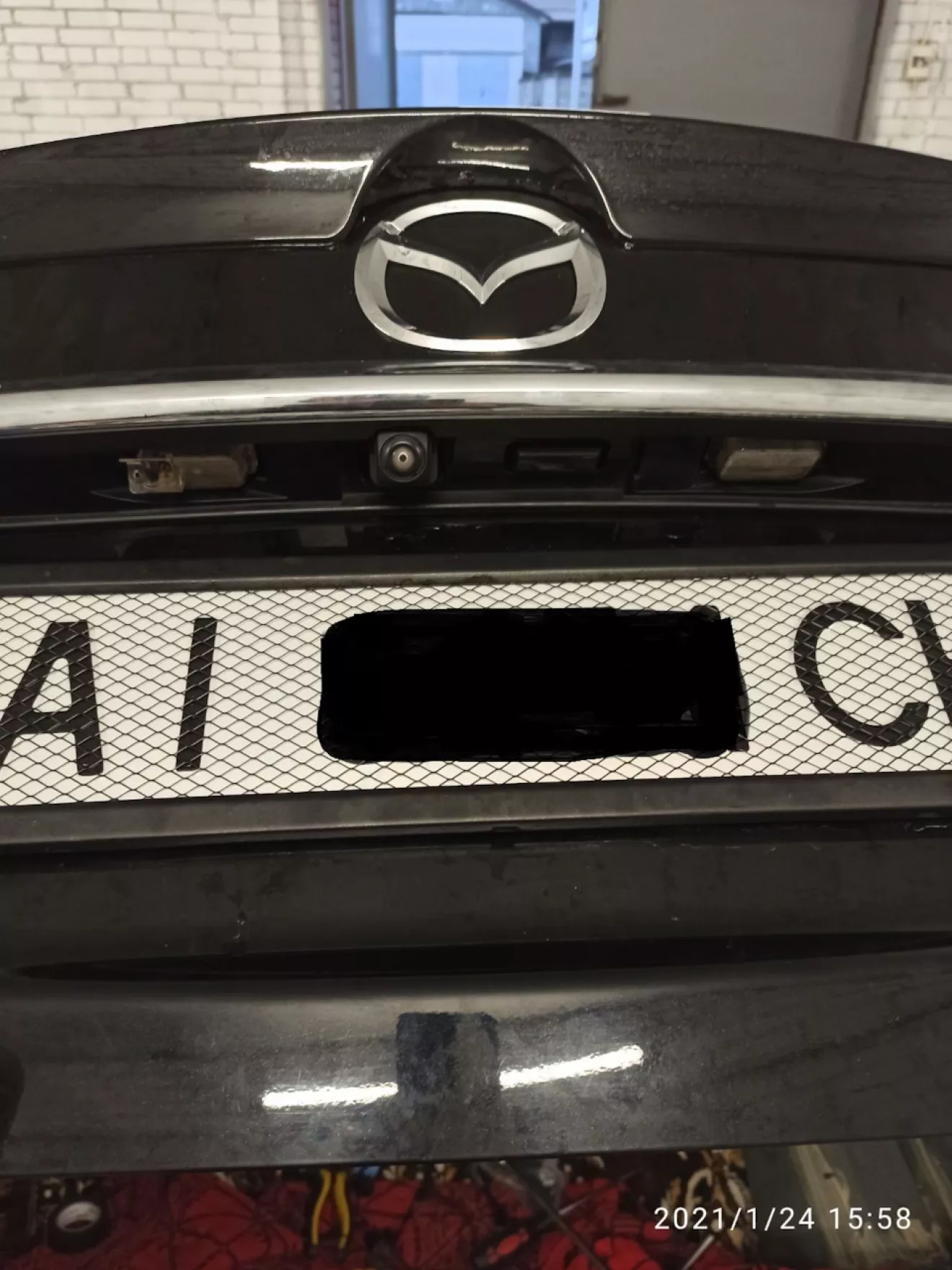

3. Планку кришки багажника залишив свою дорестайл, вирізавши місце для камери.

Процес розбирання не знімав, бо інформації в Інтернеті багато. Все встановив сам, все працює.
