Audi A8 (4D) (Стара куля)

Електровентилятор частина 2

Я їжджу на Audi A8 (4D), Audi 80 (B4)
Миколаїв, Україна

Хелоу евері балі!

Катався я весь рік, нічогісеньки не робив, але над душею висіла тогорічна проблема з електровентилятором, який я встановив замість віскосуфти. Літо обіцяли спекотне, тому настав час поковиряти цю стару  класичну машинку.


Вирішив розпочати з проблеми, а саме : штатний вентилятор не вмикався на другу швидкість. Тому, зібравши інформацію, знайшов схему, і пішов розбиратись. Значить як це лагодити. В першу чергу потрібно переконатись, що сама пластина робоча. Знаходиться вона під блоком абс, зі сторони водія.

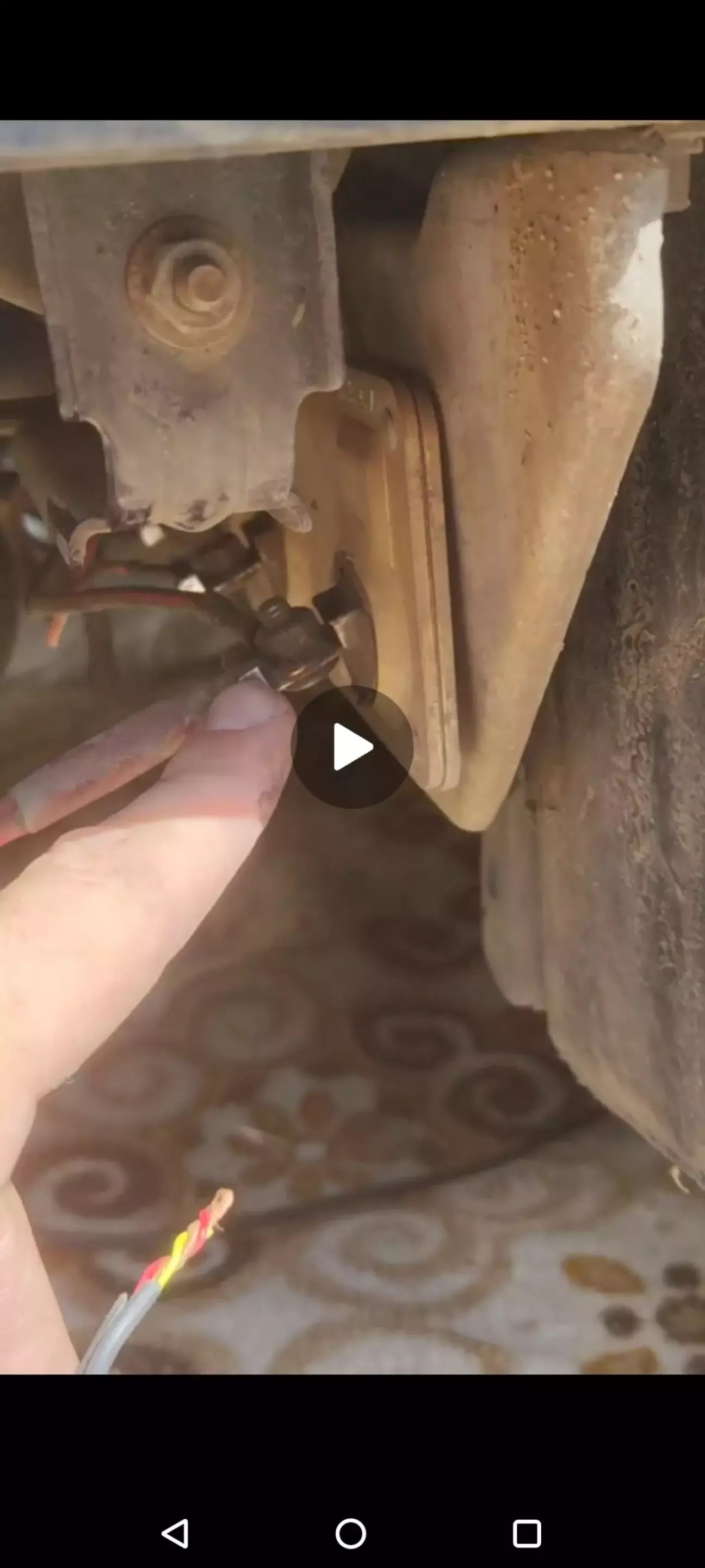

Палець показує на Е3


На пластині є 3 контакти, всі вони плюсові. Е1- перша швидкість, Е2- друга, Е3- максимальна. Тому, беремо товстий  провід, і подаємо напругу з акумулятора на кожний контакт. Якщо пластина робоча, вентилятор буде працювати на різних швидкостях. У мене так і було.

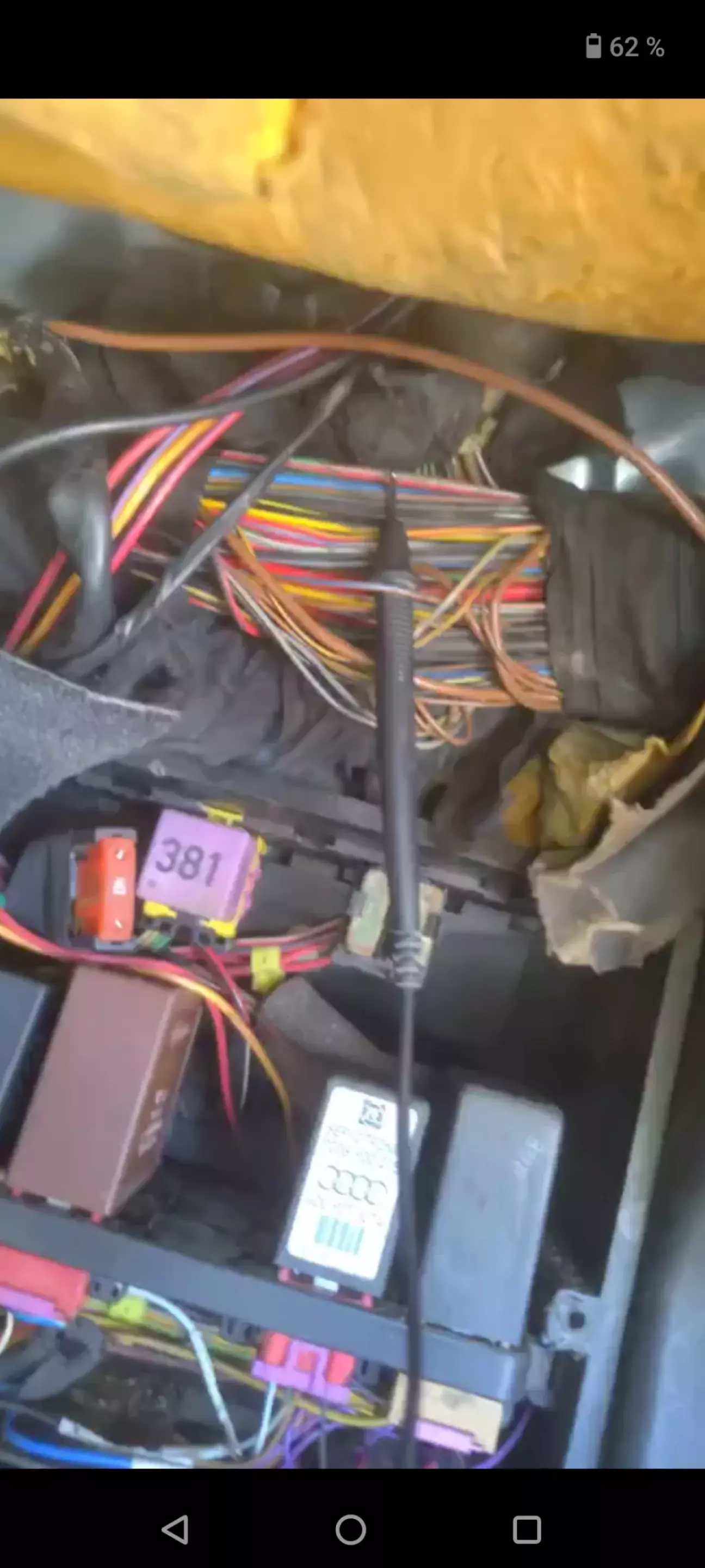

Наступний етап: перевіряємо релюшки вентилятора. Знаходяться під торпедою, зі сторони водія. Треба зняти полку, зняти воздуховод, зняти блок реле який стоїть над воздуховодом, зняти якийсь блок керування, і в самій горі буде те, що ми шукали. Я знайшов їх по звуку. Коли 1 швидкість вмикалась, релюшка клацала.

Обидві реле були робочі

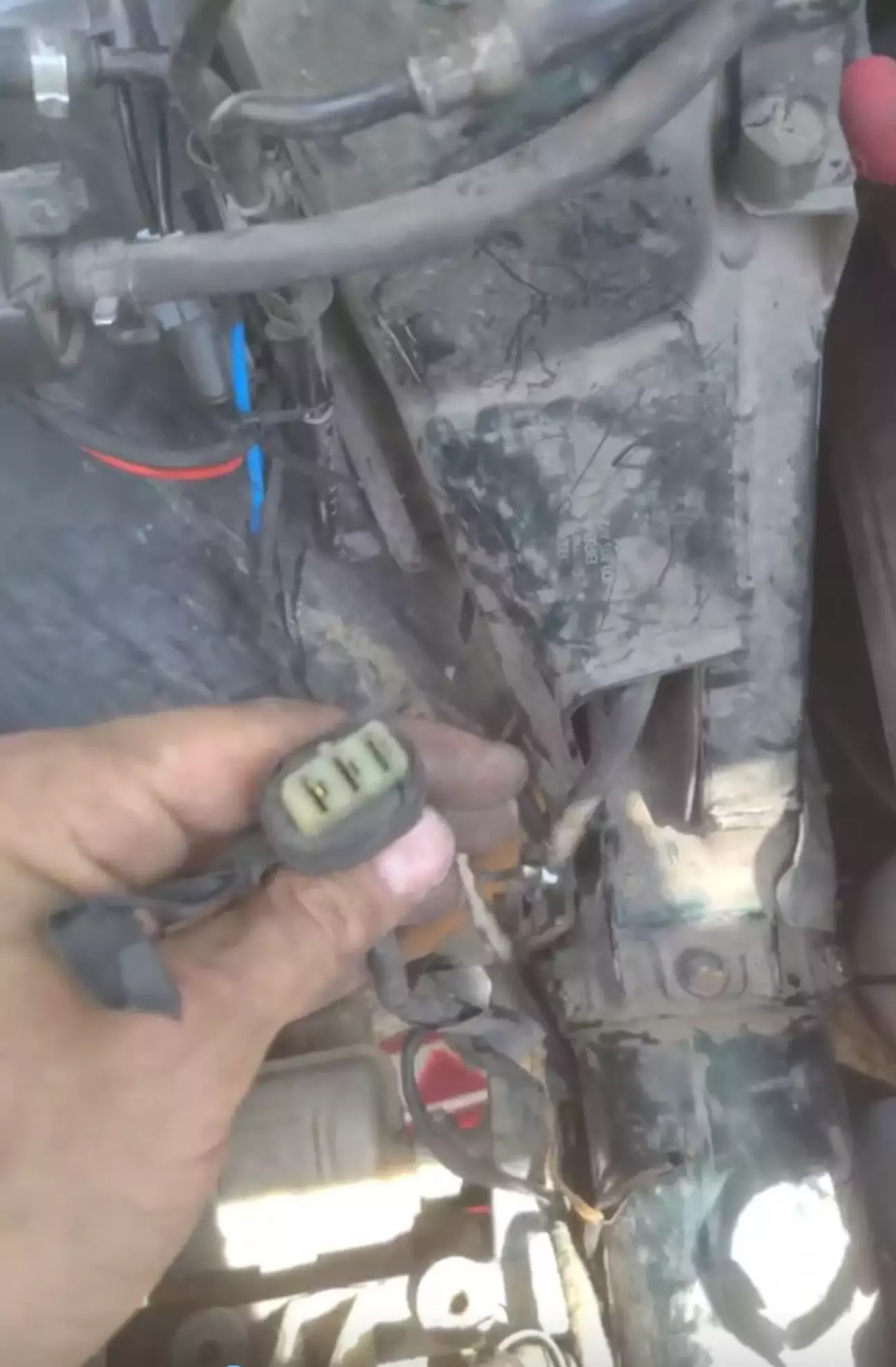

Етап 3: перевірити провода від датчика температури( той що знизу радіатора) до реле.


Коричневий -маса. Коричнево -жовтий-1 швидкість. Коричнево -синій- 2 швидкість.

Жовто коричневий зводився до релюшки, в от коричнево - синій -ні!  Він як раз вмикає 2 швидкість. Знайти саме місце обриву не вийшло, бо коса пішла в  середині крила, зайшла в салон вище блока запобіжників, і далі пішла під рульову колонку. Мені вдалось знайти цей провід над блоками реле, в ногах пасажира. Обрив був десь в середині крила. Проклав новий провід.


Попався. Обрив десь  з права

Після цього зібрав салон і перемога! Друга швидкість працює, реле клацає.

На все пішло пів дня роботи. Далі буде





Ціна питання 100 UAH, Пробіг 599000 км.
