Mazda 3 (2G) (Rare BL )

Передпідсилювач для сабвуфера Bose

Я їжджу на Mazda 3 (2G)
Київ, Україна

Вітаю!


Раптово вирішив написати. З авто майже нічого цікавого не відбувається, але допис може бути корисним.


Раніше встановив в докатку активний сабвуфер Bose від Мазда 6. Тоді підключив його напряму до rca sub від Teyes cc3. Схема не те щоб дуже вдала, скоріше навпаки.


До таких сабвуферів потрібно обов'язково додавати плату передпідсилювача. На Алі є варіанти. Замовив від Aiyima - для сабвуферів, також є фільтр низьких частот та регулювання гучності.

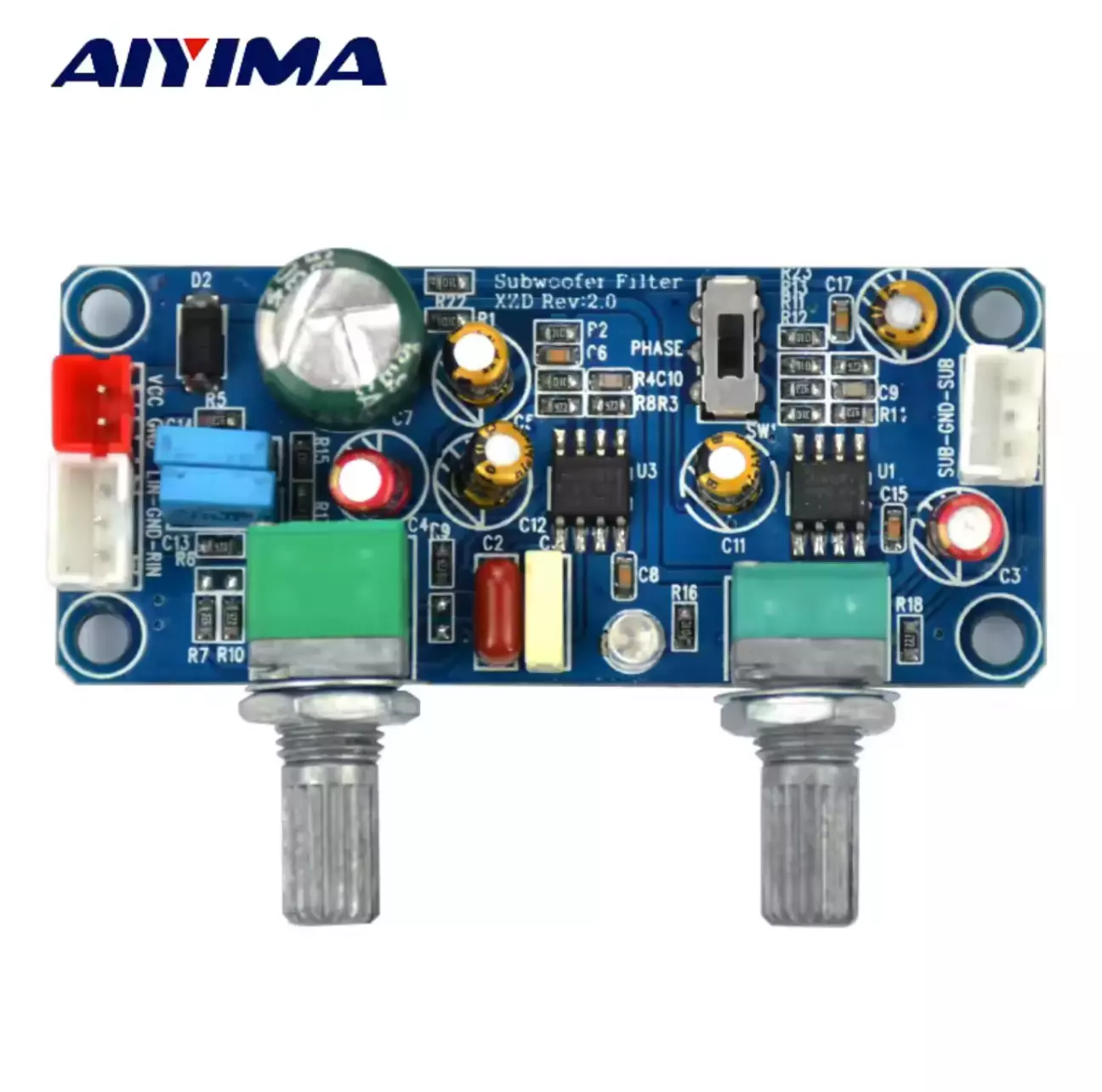

Скріншот плати Aiyima з Алі.

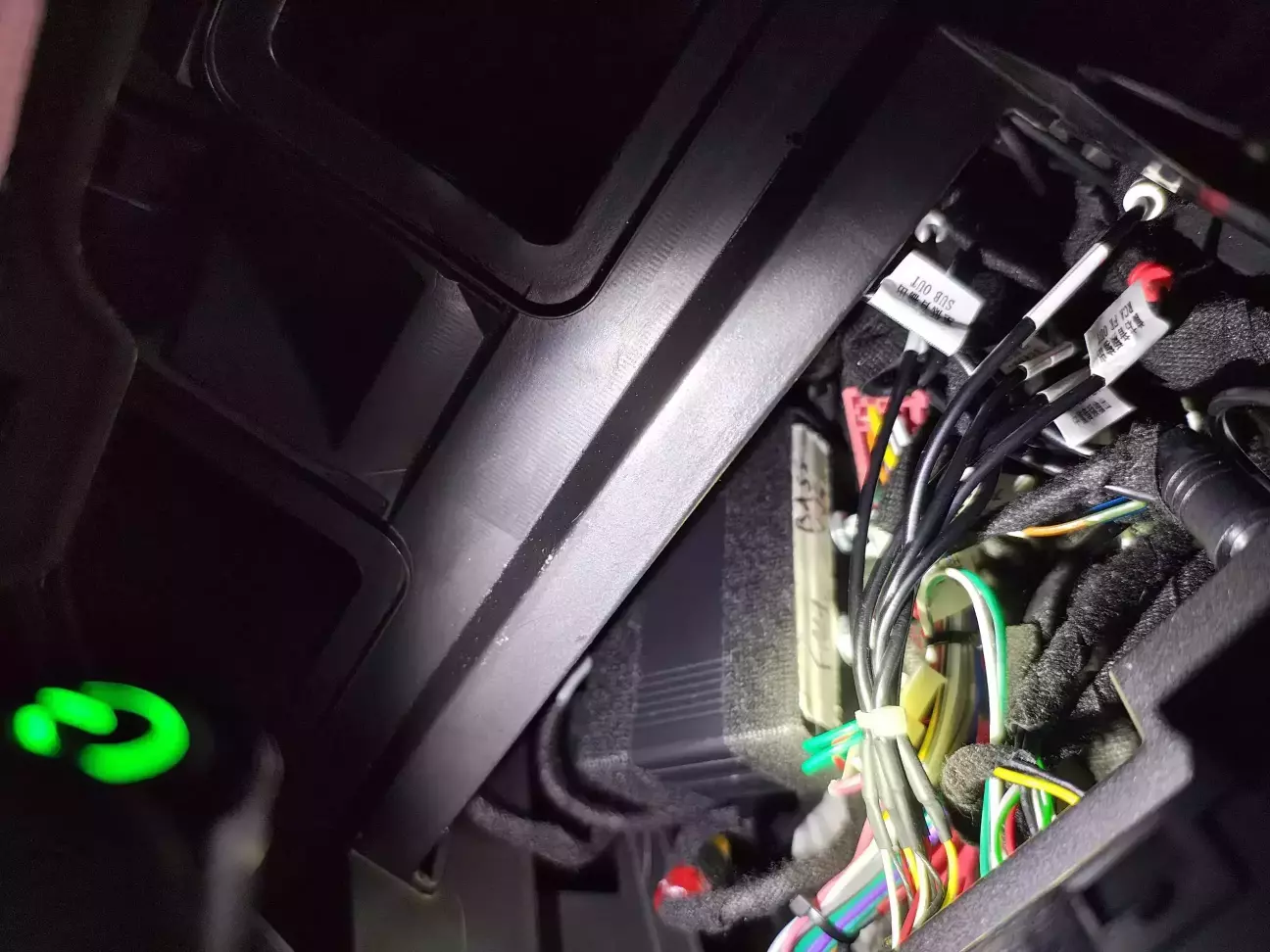

Плата доволі маленька. Її можна вмонтувати в саб, можна вивести в бардачок або ще куди щоб був доступ до налаштувань. Але фактично вона налаштовується один раз, закинув наразі за магнітолу. Підключена по rca між магнітолою та сабом.

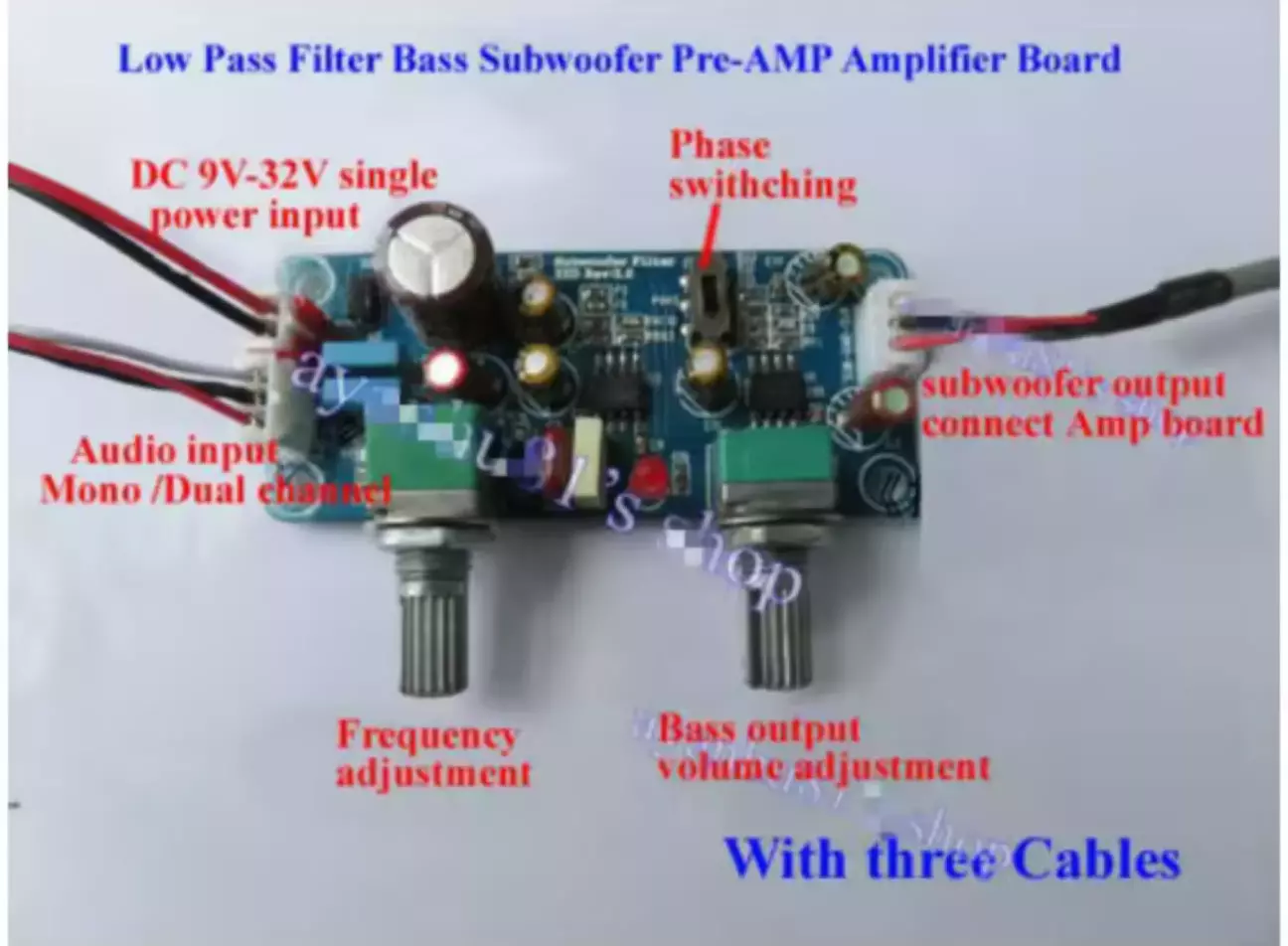

Схема підключення від китайців.

По схемі підключення все просто. Вхід та вихід по два аудіо канали. Земля спільна.


Вихід з магнітоли на саб моно, тому підпаяв rca конектори до червоного(+) та чорного(-), на вході тато, на виході мама відповідно.


Живлення зробив також на розємі. Взяв - від магнітоли acc та gnd (третій та перший піни), за допомогою врізних контактів 3m, які за потреби легко демонтуються.

Споживання плати зовсім мінімальне, мій тестер його не бачить.

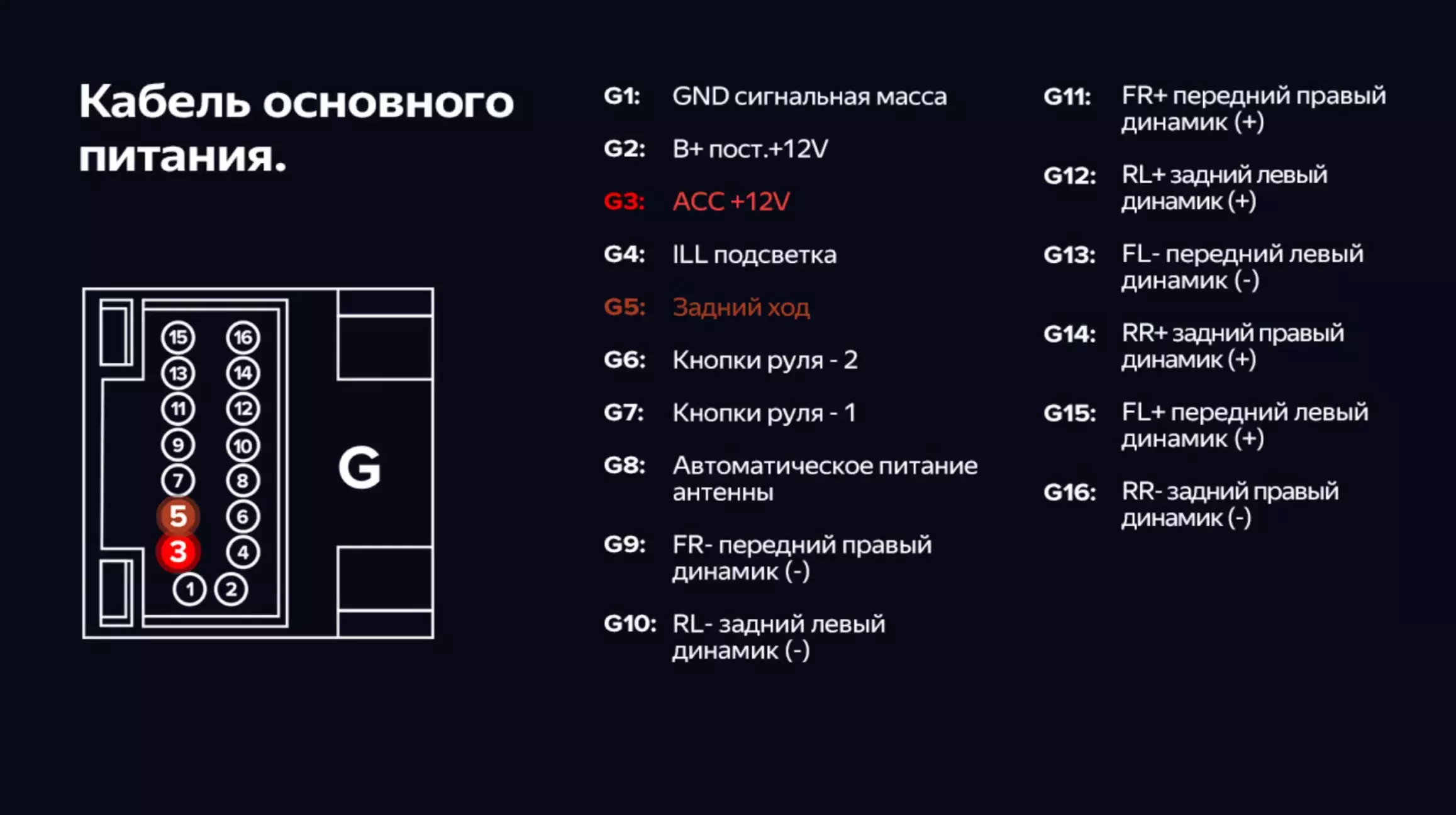

Схема підключення магнітоли Teyes cc3.

Перше тестування, результатом був майже одразу задоволений. Бас легко налаштовується до приємного звучання.

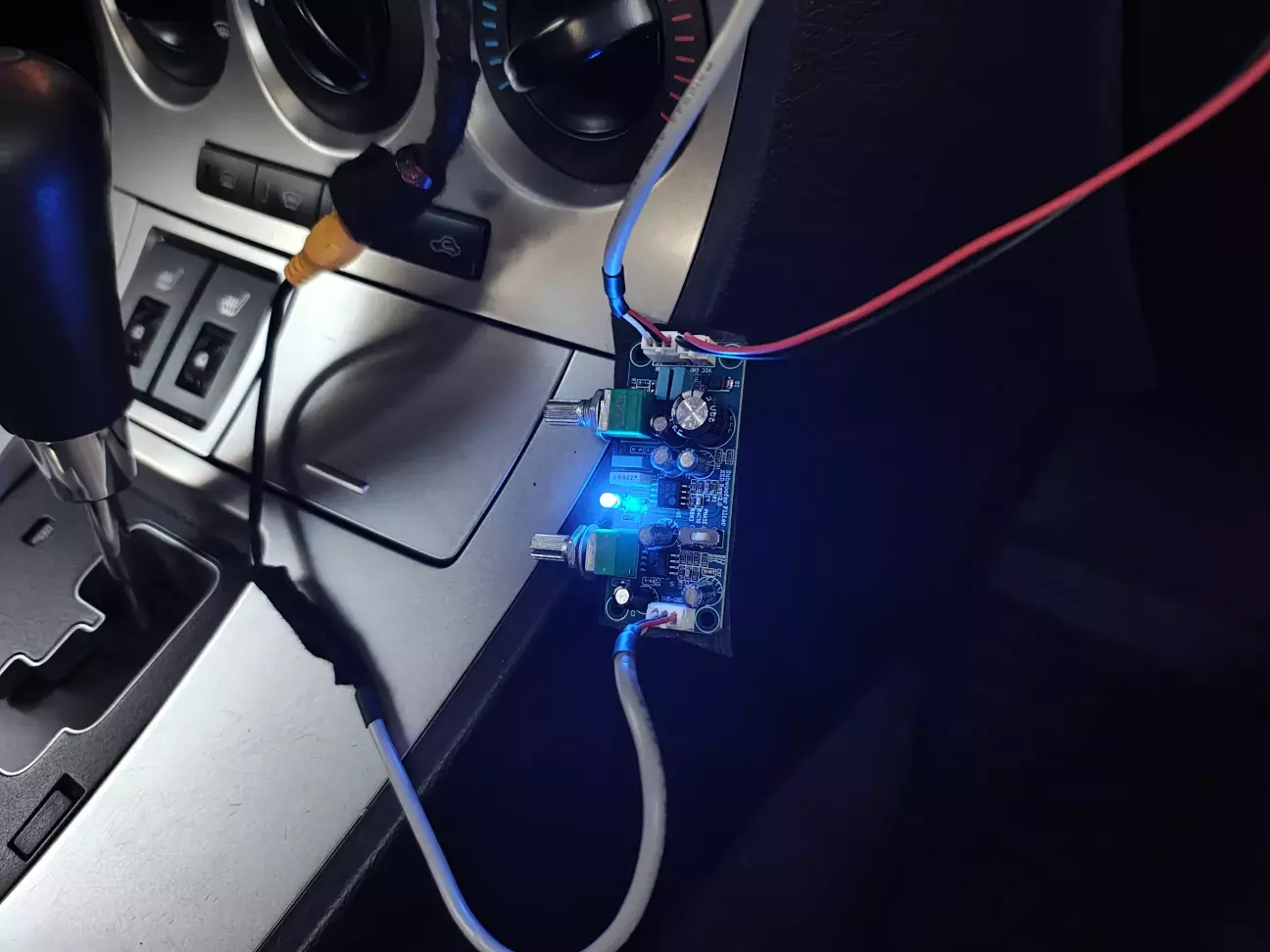

Тестую платку Aiyima перед встановленням.

Далі зібрав в корпусі, довелось взяти значно більший бо китаєць прислав не той розмір, який замовляв під цю плату.

Як раніше писав, все на роз'ємах та легко демонтувати в разі потреби.

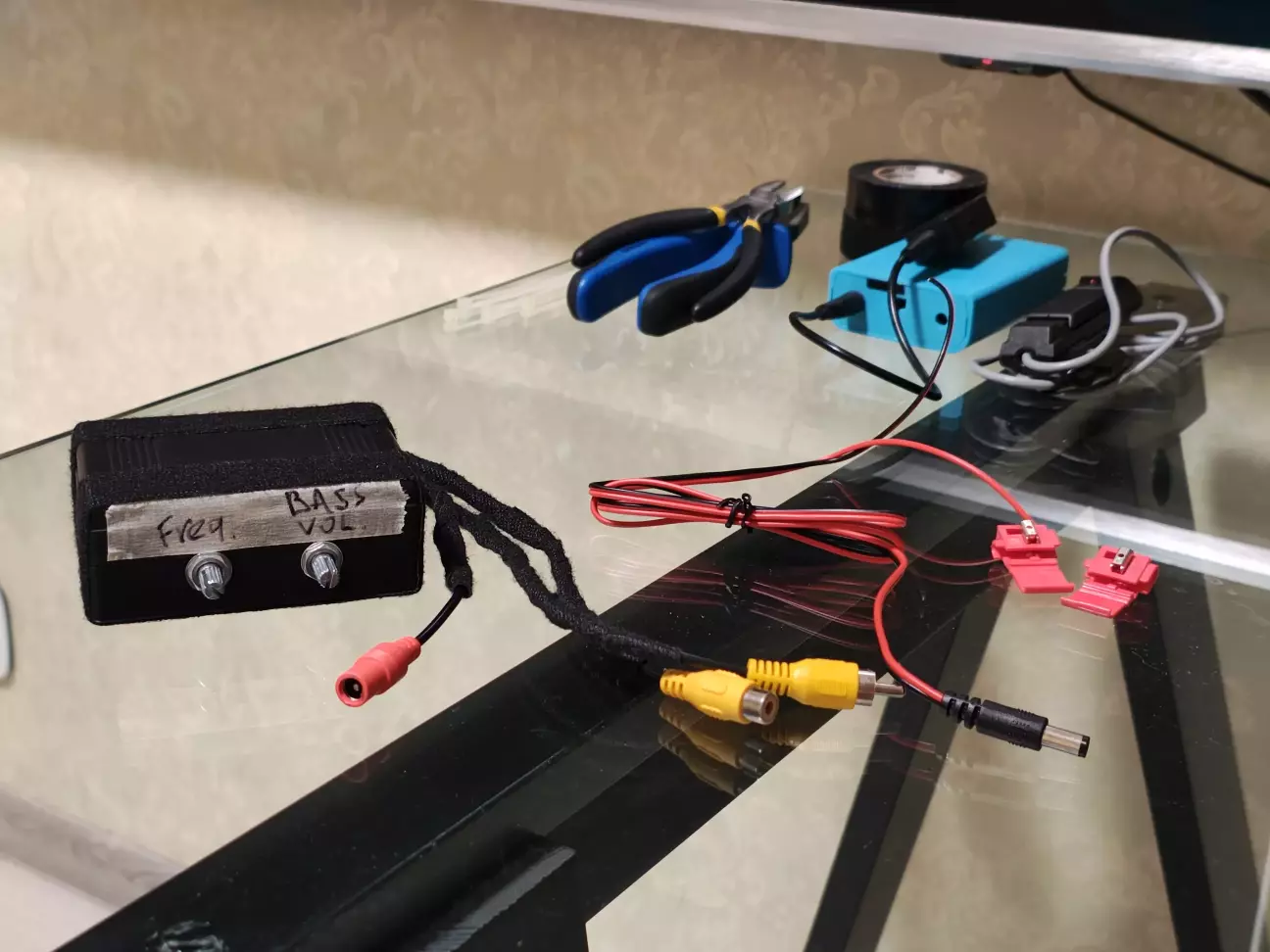

Підготував комплект для підключення.

Не те щоб дуже акуратно, але працює. Налаштував частотний зріз та зовсім трохи зменшив звук на платі.

Винуватець допису. Активний сабвуфер з польської розбірки від Mazda 6 GG номер: GJ5A66960

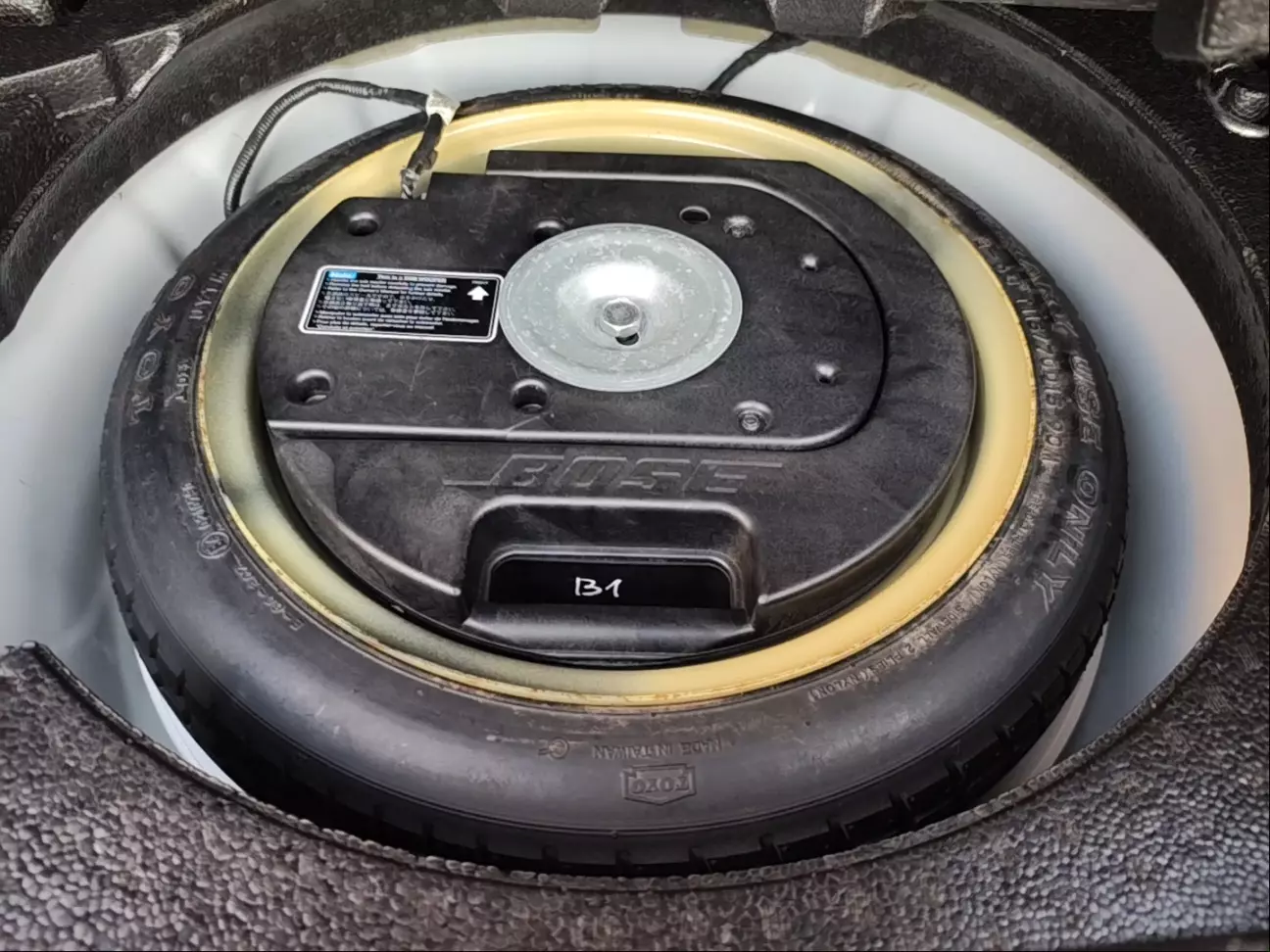

Сабвуфер Bose в докатці.

Бонусом платка прибрала "бавовну" сабу, але не повністю. Тобто все ж інколи є, але значно тихіше і ще раз - не завжди.


Прибрати повністю поки не вдалось.

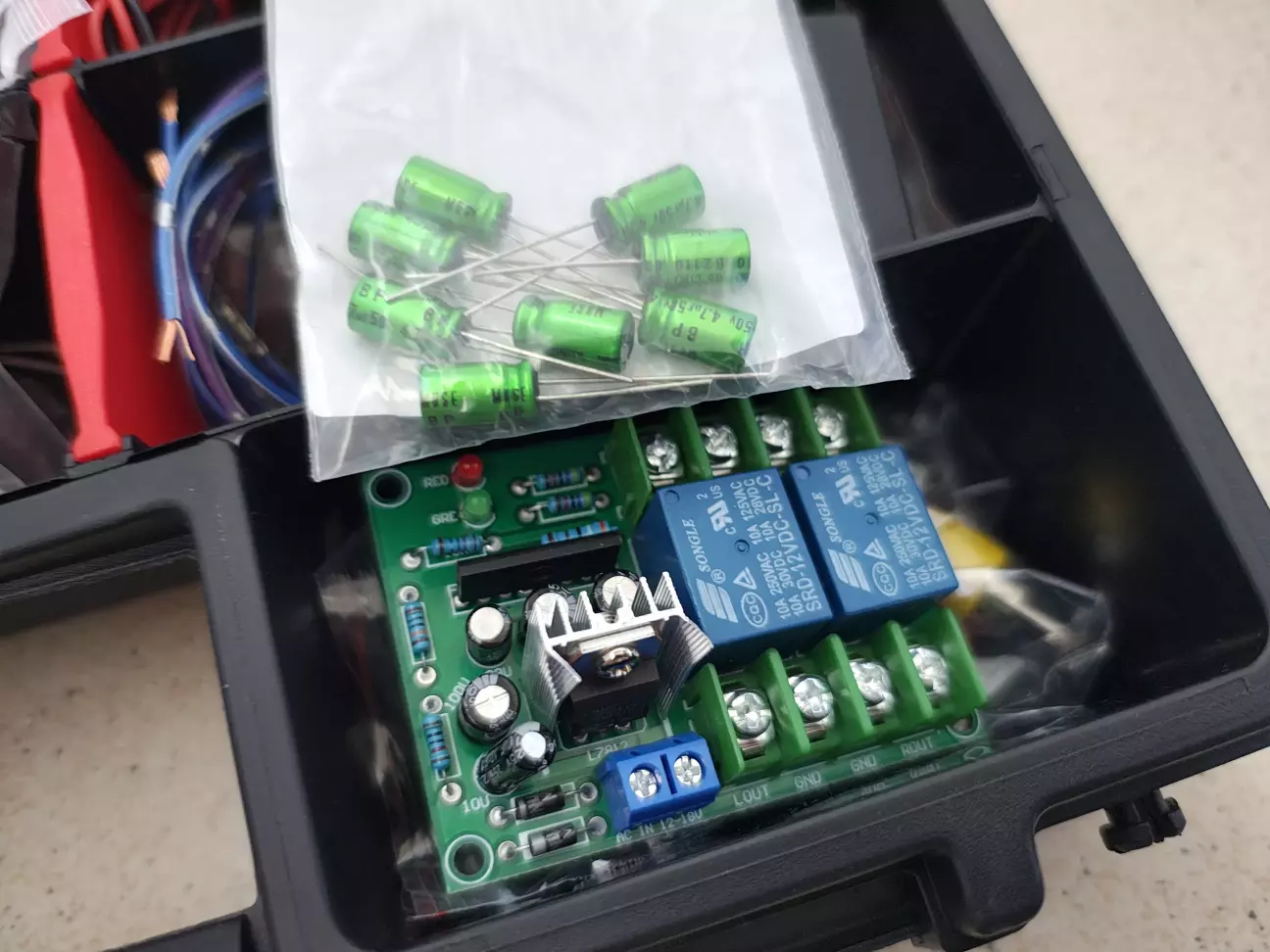

Плата за Алі затримки сигналу аудіо  або підключення живлення передпідсилювача через amp на магнітолі нічого не змінюють.
