VW GAMMA 5 (SONY) bluetooth

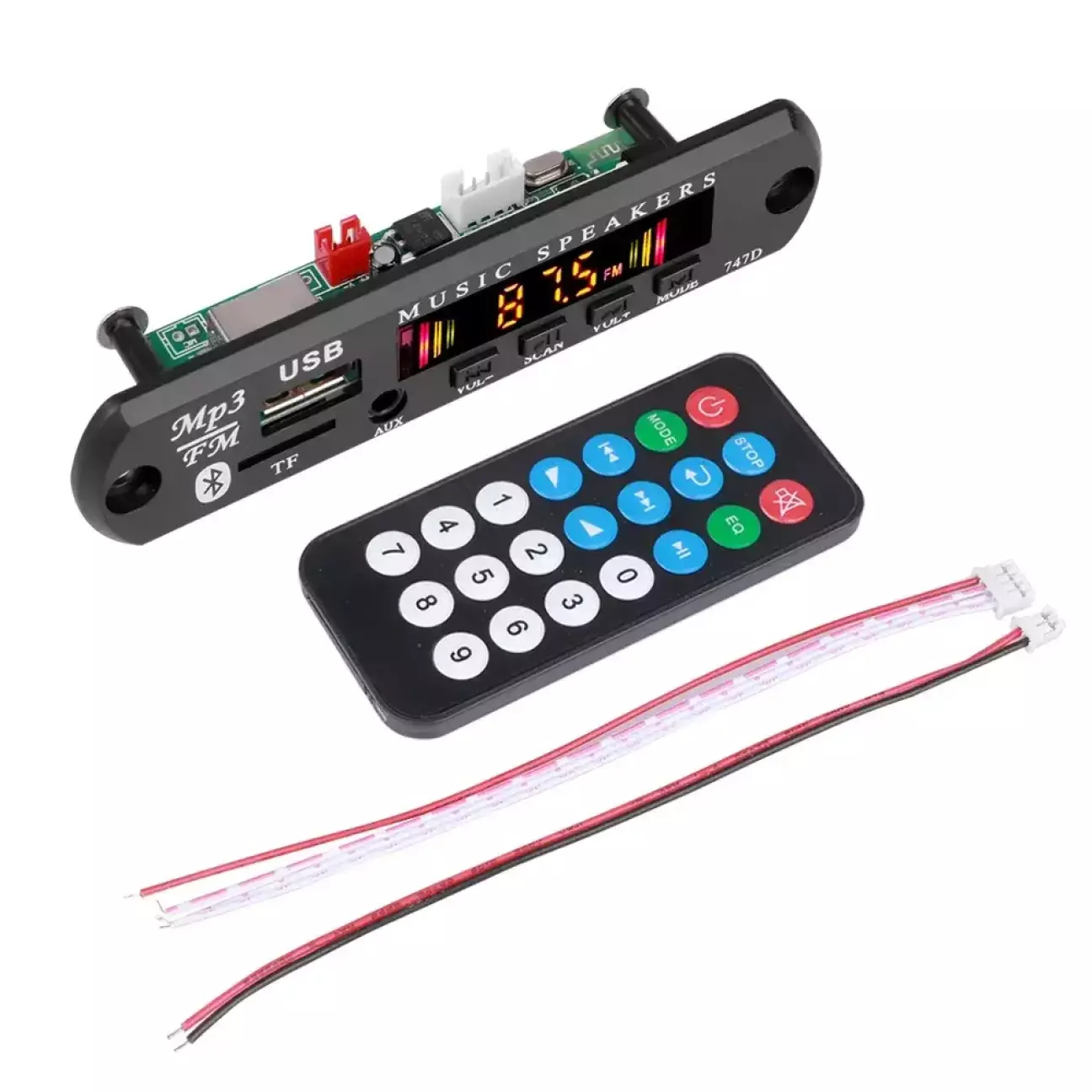

Думка про даний апгрейд прийшла після перегляду відео на ютубі як варварськи приліпили даний девайс до Beta5 прям на морду(

І тут закохалась думка а можна ж ж таку штуку акуратно вмонтувати в тримач для касет...

Чим я і зайнявся(.

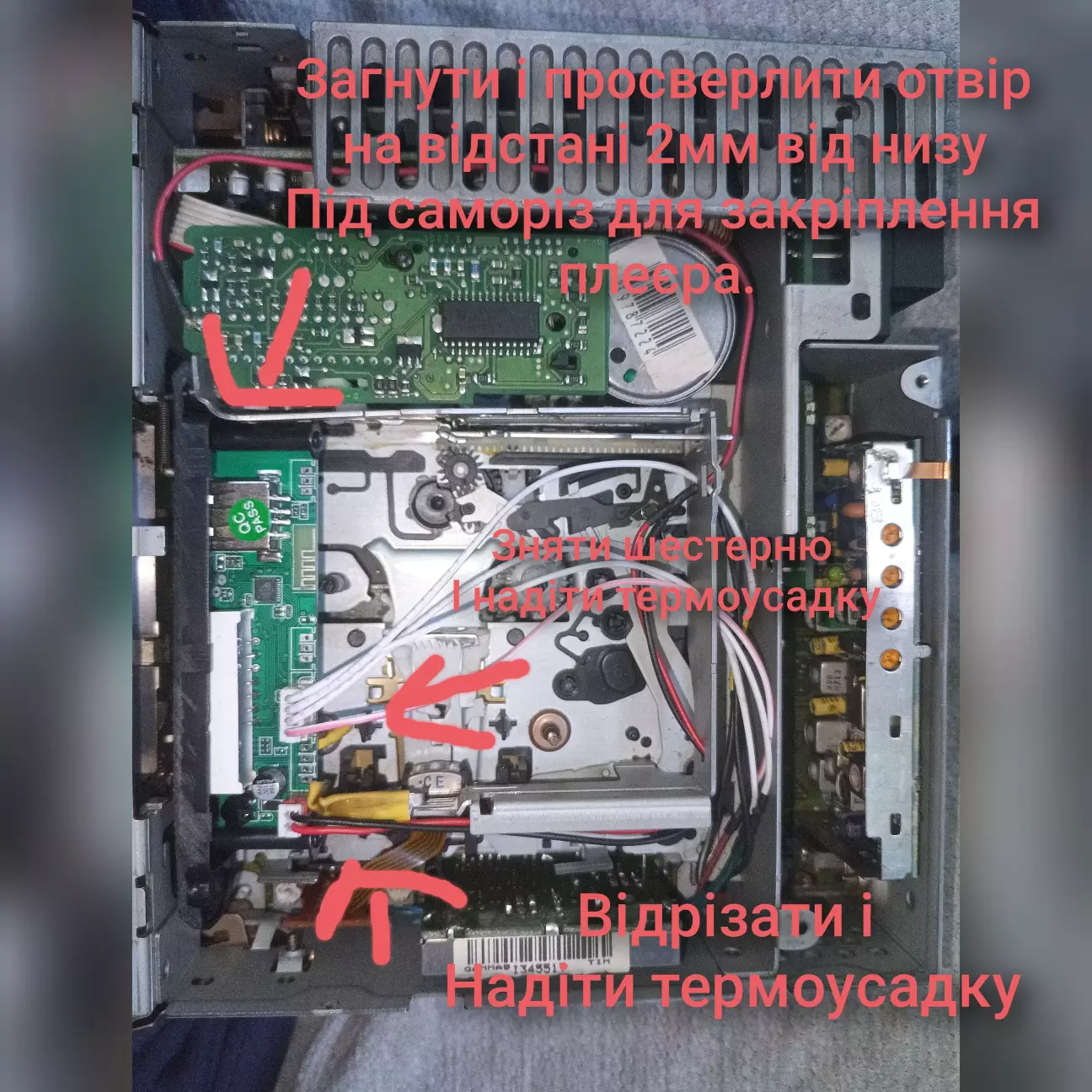

Начитався інтернетів, так як я далеко не спец в читанні схем і електроніки. З вигляду все дуже просто) а на практиці як завжди є нюанси). Зняв тримач касети і засунув механізм, який відповідає за положення касети,

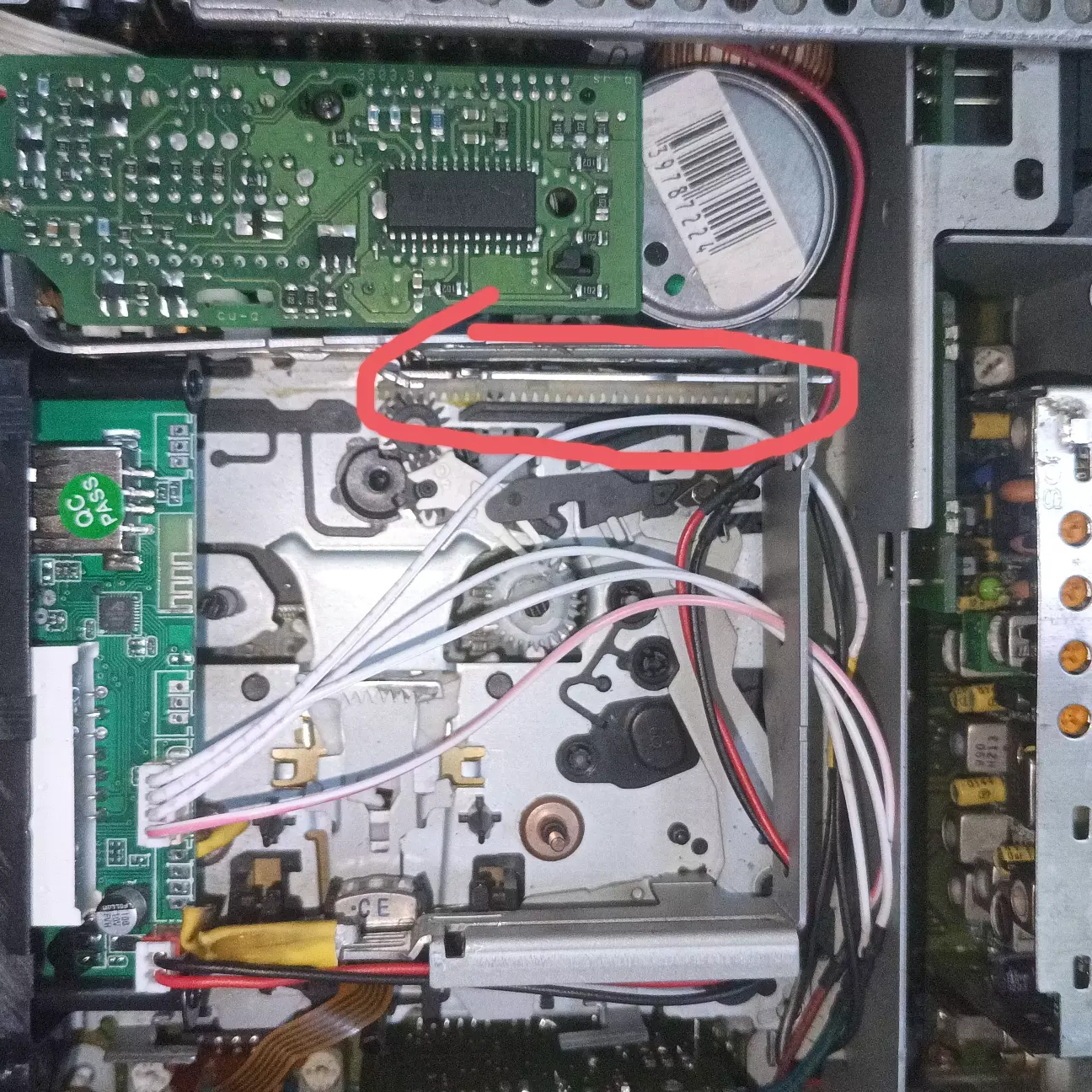

в положення коли  касета в гнізді, назад цей механізм повертається за допомогою тримача касети, який я видалив і магнітола тепер при виборі режиму касета думає що касета всередині. Далі з однієї сторони загнув частину корпусу а з іншої відрізав шматок корпусу на ширину щоб стала плата, і на метал надів термоусадку. Крайній ролик який крутить касету теж зняв і на металевий штирь надів термоусадку (жовта)

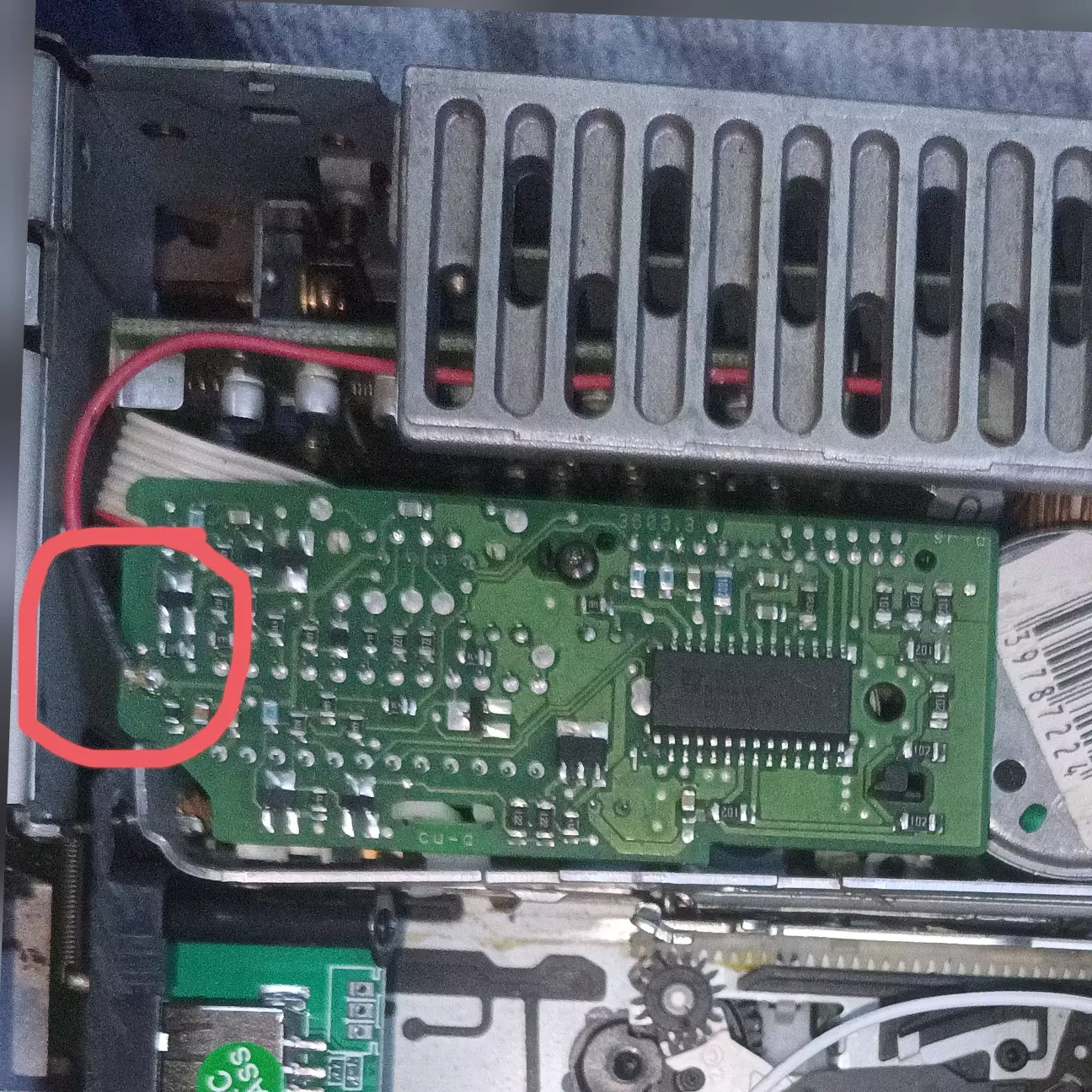

Далі наростив провода на плеєрі. "+" Взяв на платі збоку, коли натискаєш кнопку "сс" там з'являється "+".

Тепер робота з іншої сторони плати.

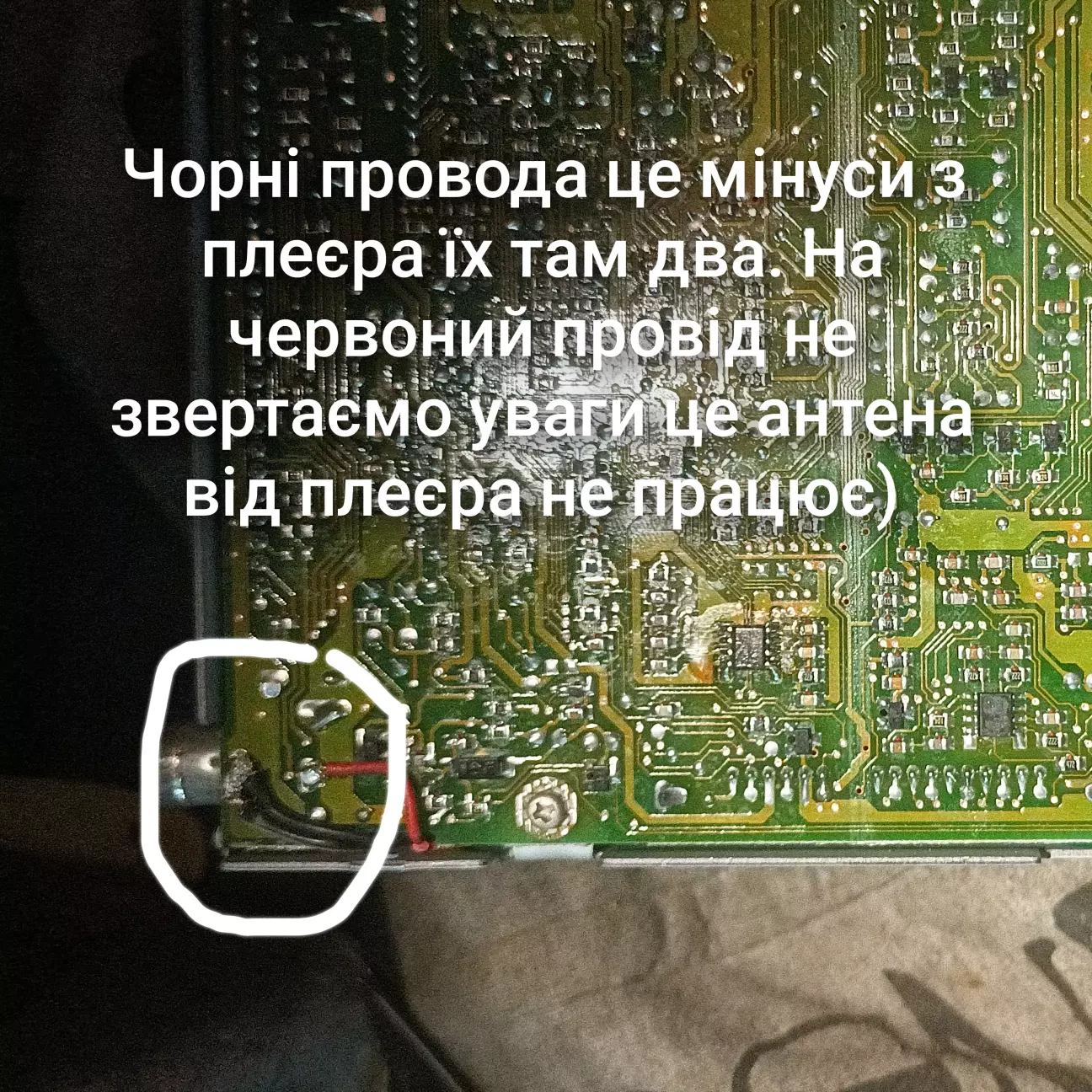

Підєднуємо мінуси

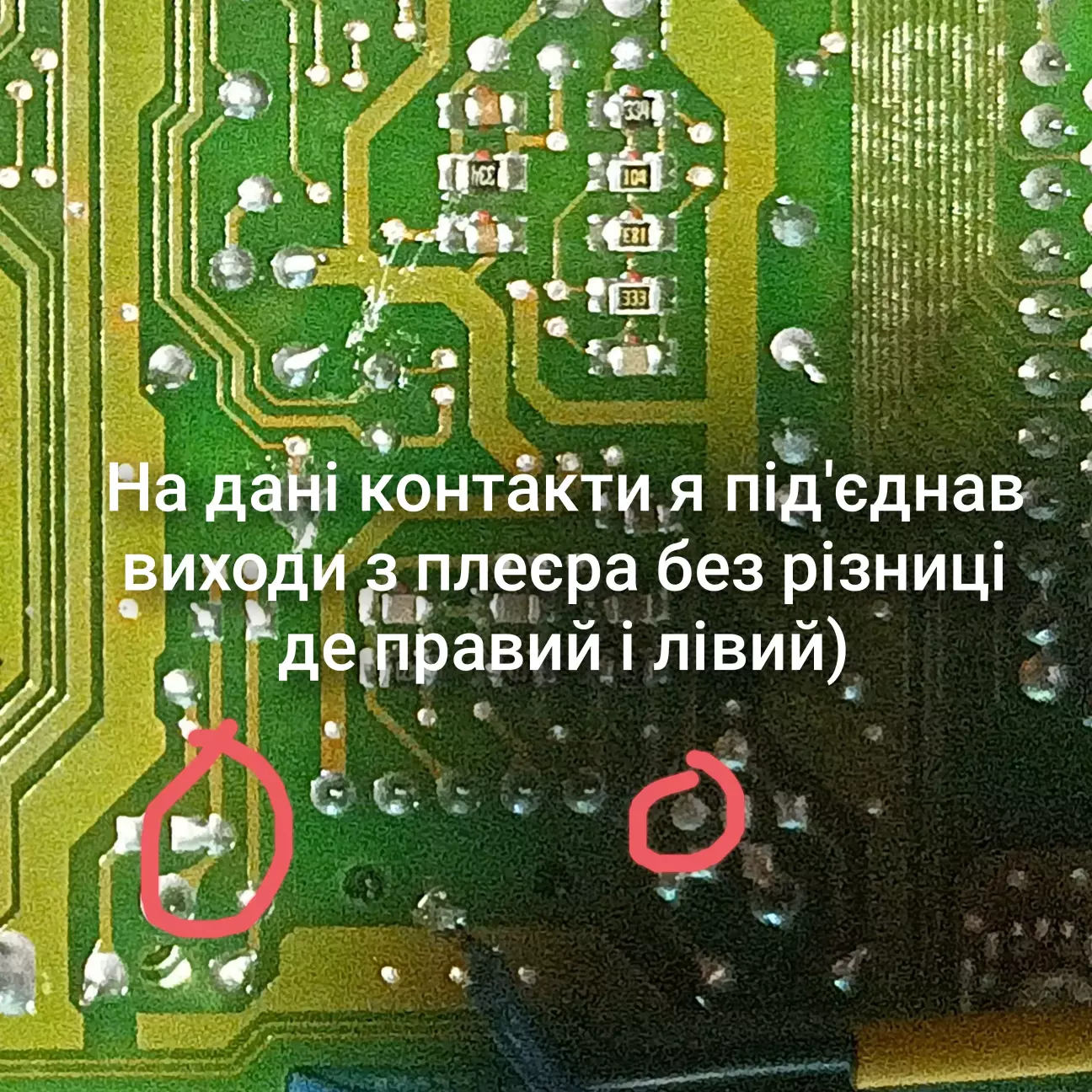

Спочатку згідно інтернету під'єднав виходи звуку на дані контакти

Але тут мене спіткала невдача звуку майже не було і звук був плоский як у найдешевших китайських навушниках десь 2000 років).

Довелось методом тику знайти вірні контакти де звук вже такий як потрібно.

Ну якось так я зробив це нелегке доопрацювання)

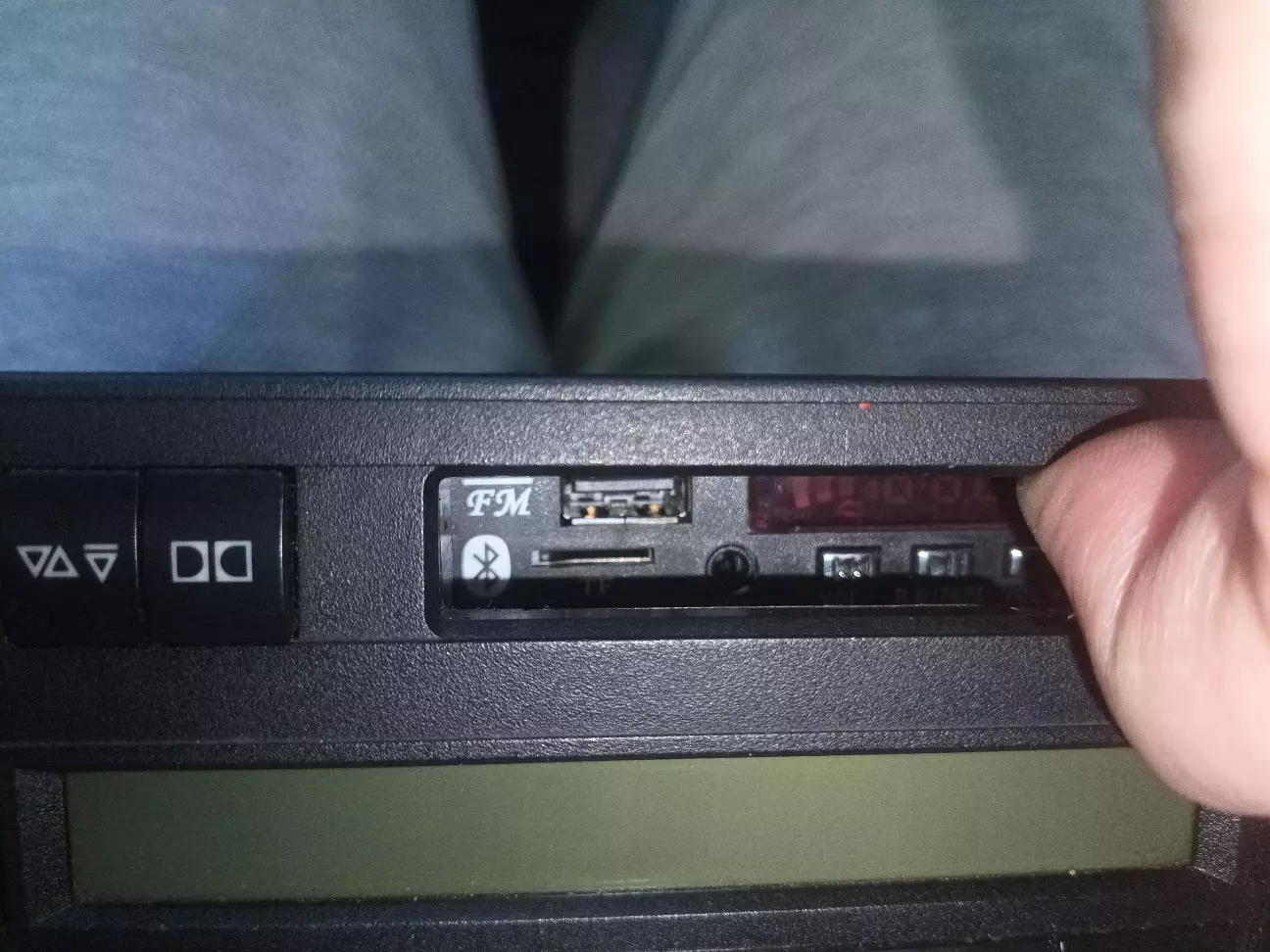

Ось так це чудо заховане за шторкою касети і все виглядає штатно.
