снятие и разборка подлокотника пошагово

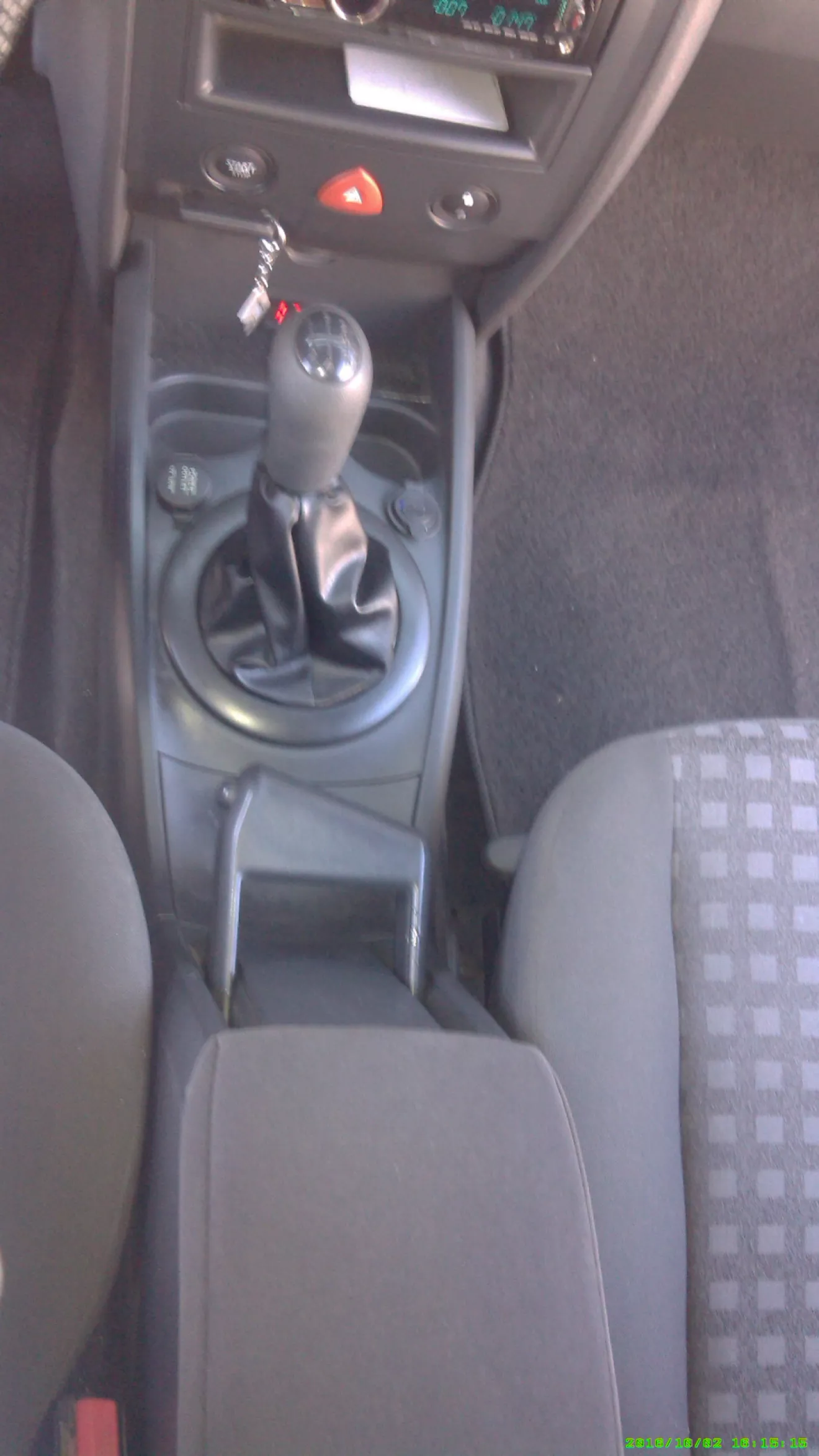

решил пофоткать и написать некий мануал по разборке подлокотника, тем более что AlexusNSK спрашивал как разбирается весь пластик . Итак имеем вот такой подлокотник;

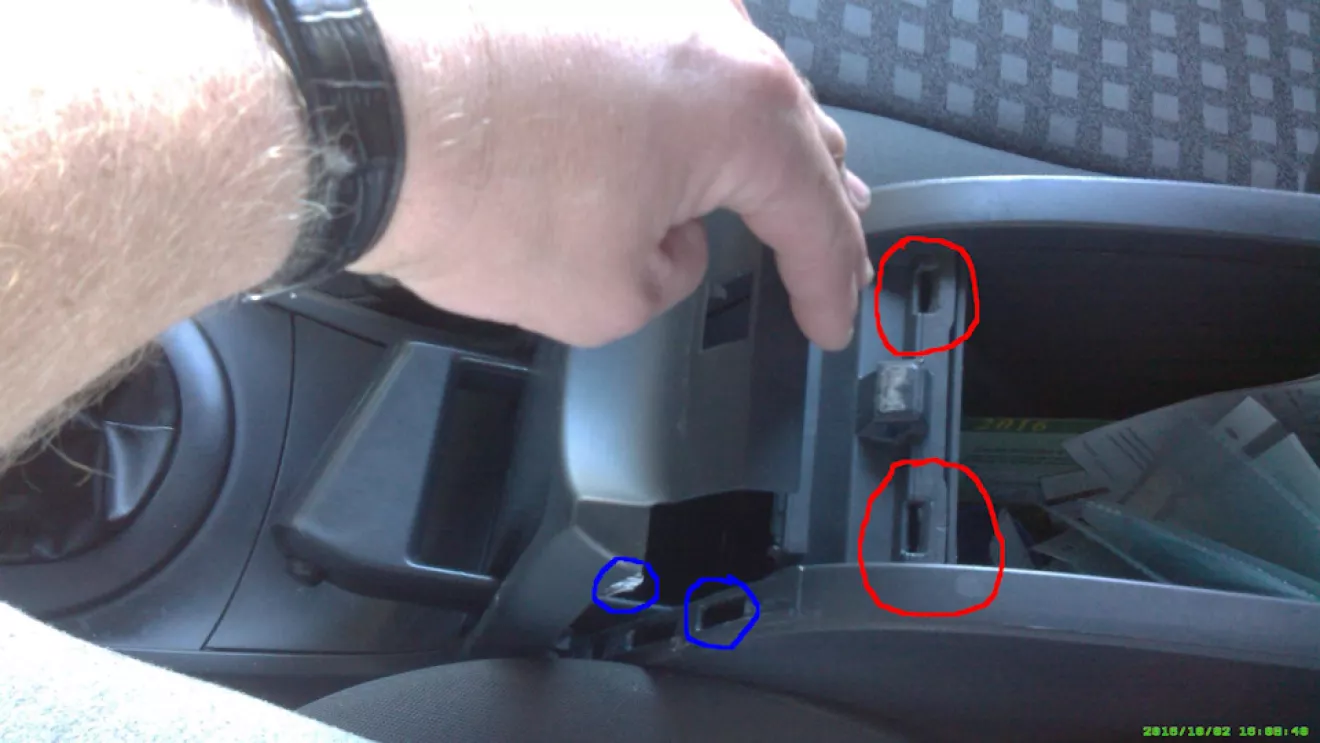

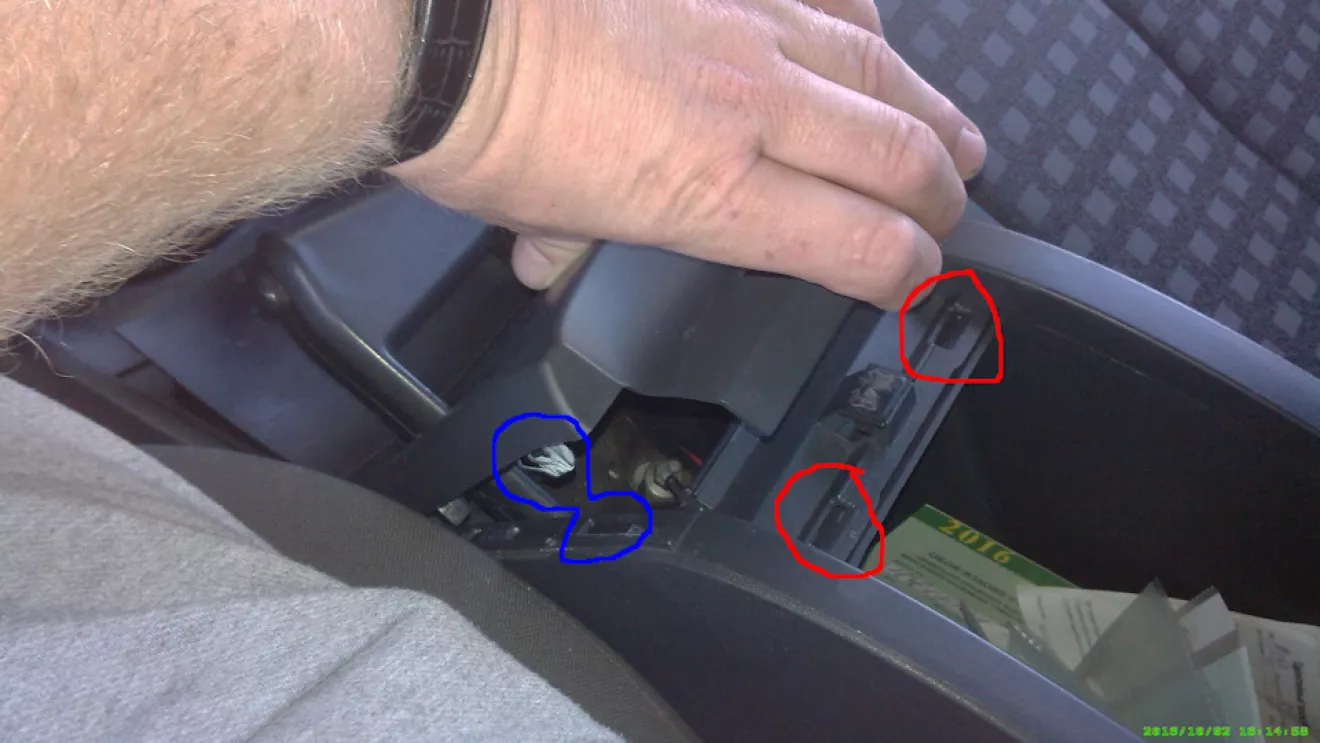

первое что снимаем накладку ручника для этого открываем крышку бардачка и беремся за край накладки и тянем немного как бы вверх нужно вывести из зацепов направляющие (на фото обведены красным) и дальше клипсы (на фото синим ) легко выйдут

, и накладка снята

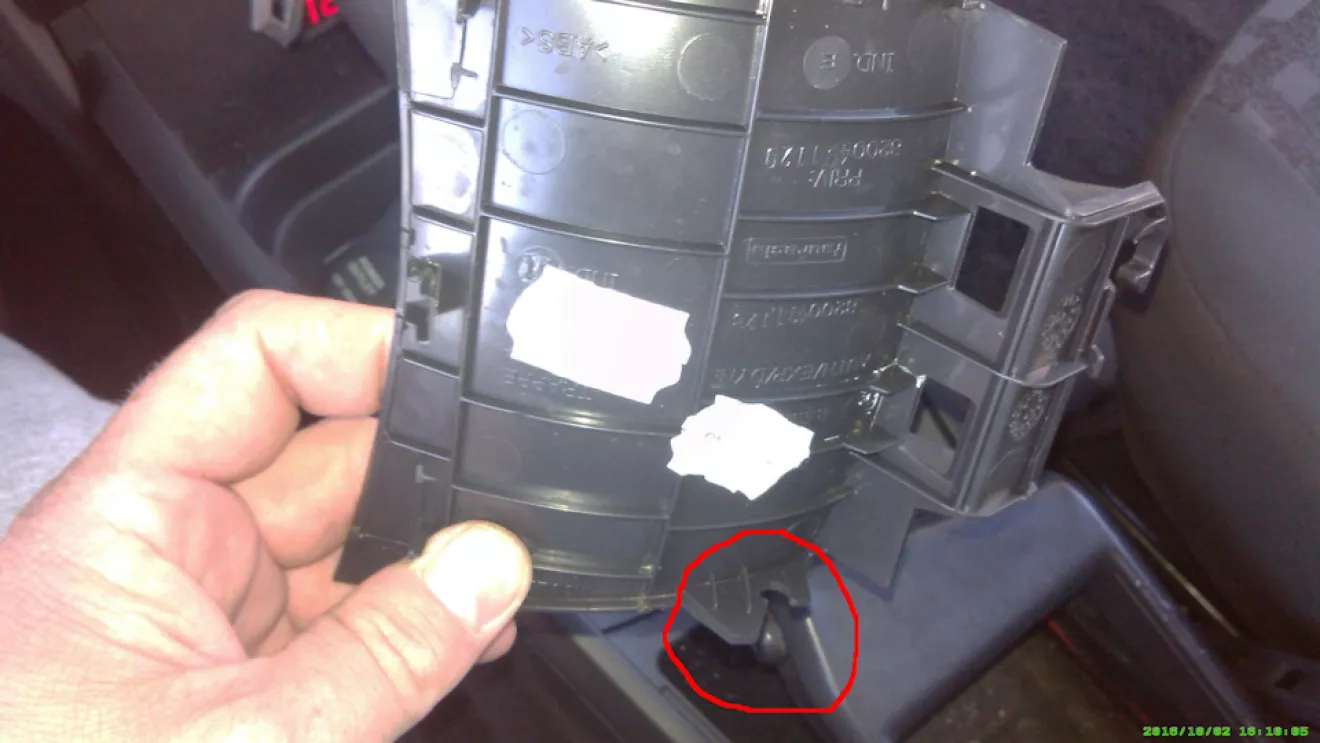

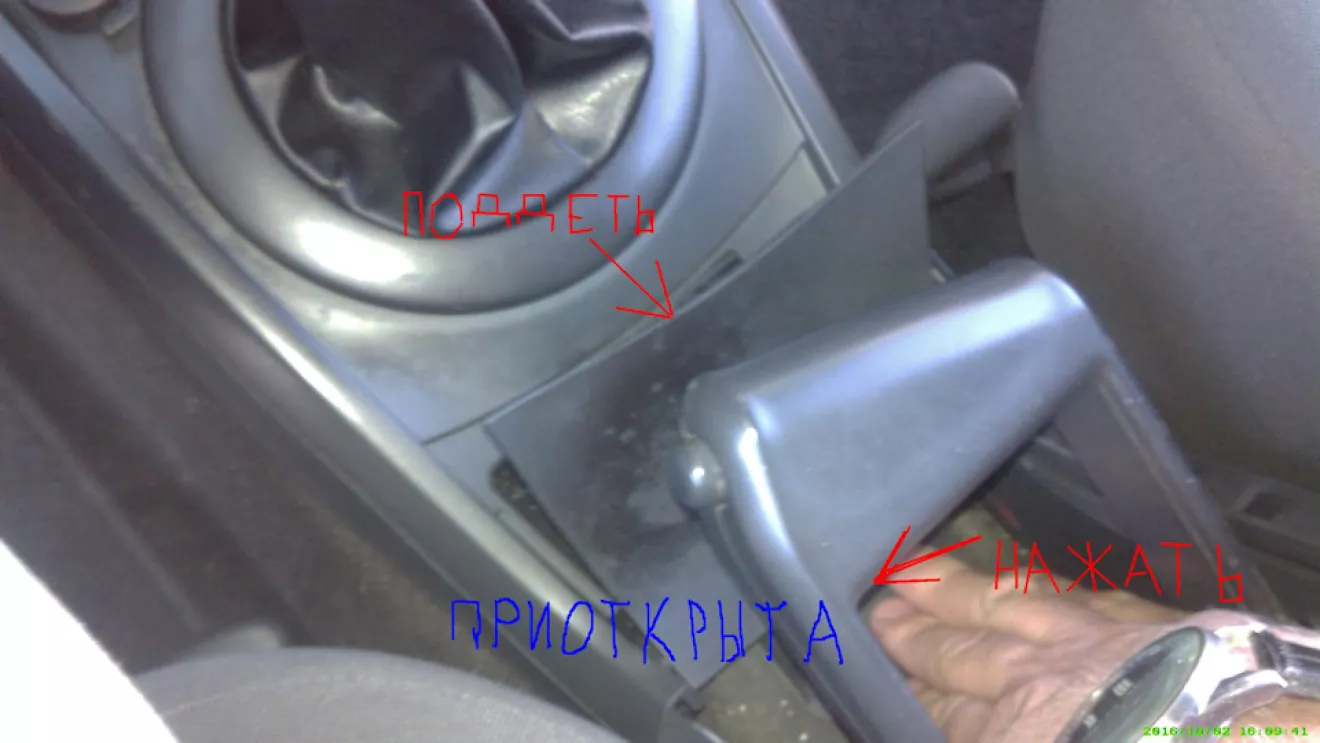

Второе снимаем вставку под самим ручником, нужно нажать на заднюю часть вставки а спереди немного поддеть и она как бы откроется

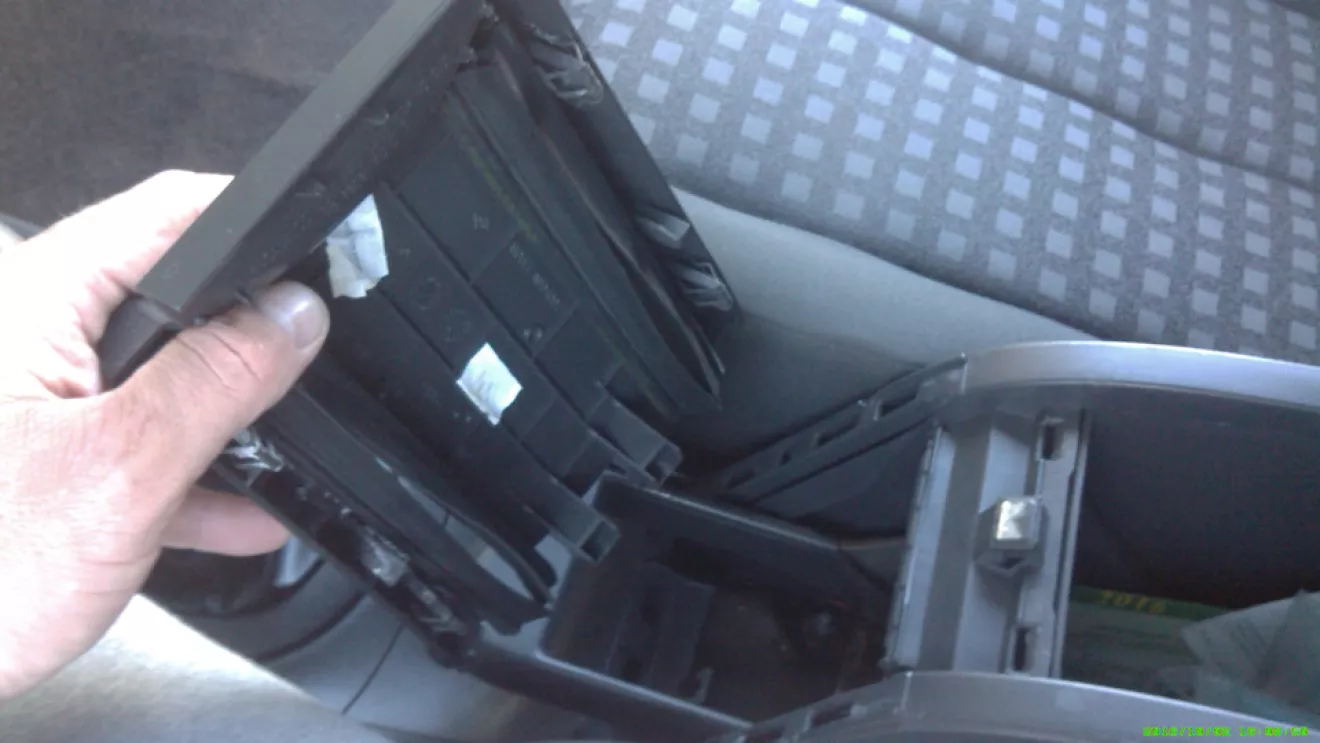

и можем снять держится на двух защелках на которых поворачивается

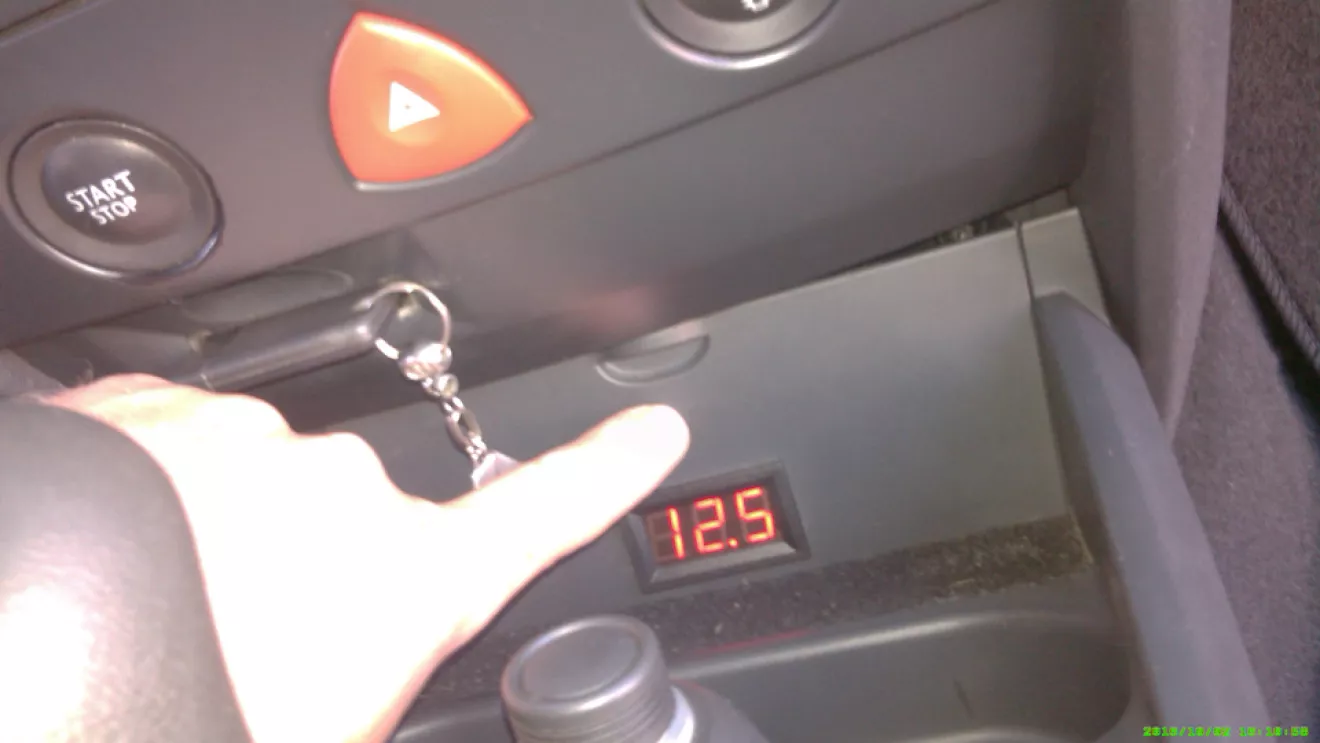

, переводим дух что пока ничего не сломали и снимаем крышку диагностического разъема, там все просто

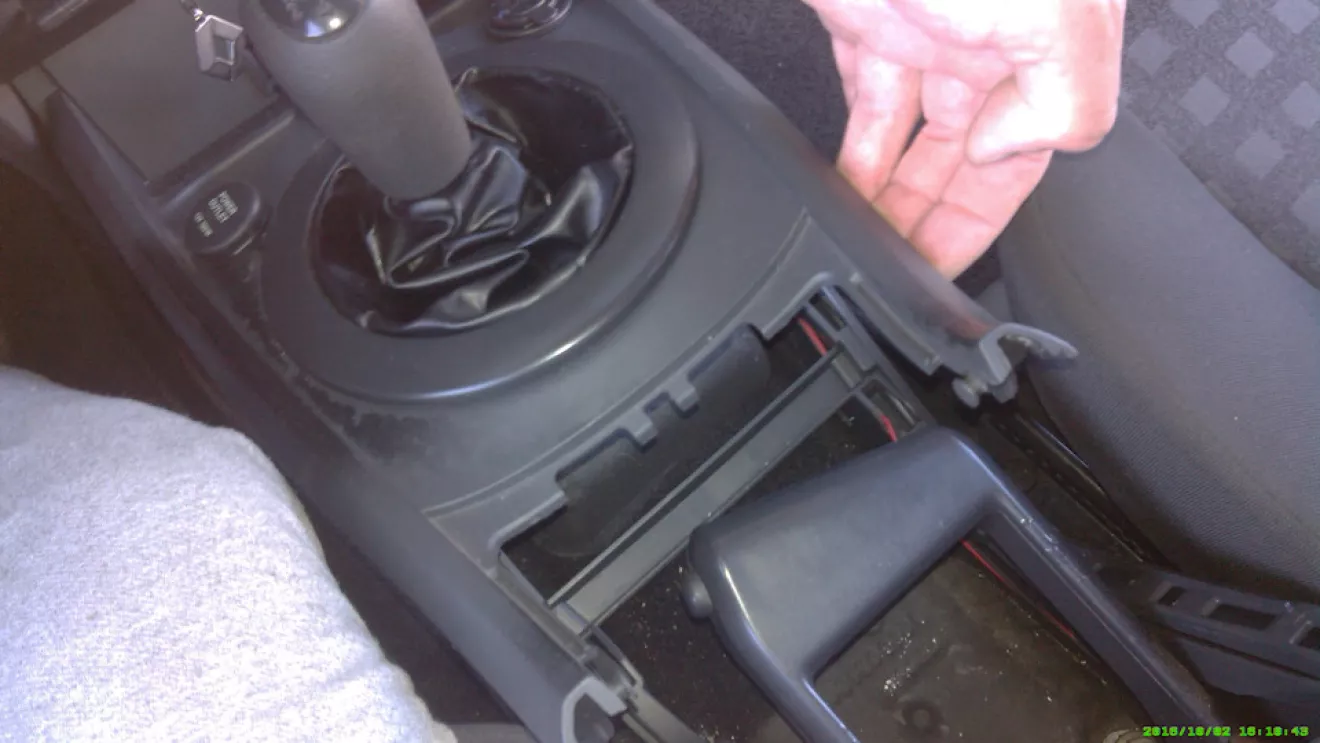

третье снимаем накладку ручки кпп ту где прикуриватель, беремся двумя руками в задней части накладки и тянем вверх с усилием там клипсы с железными пружинками так что ламатся по сути нечему, на фото уже немного снята накладка

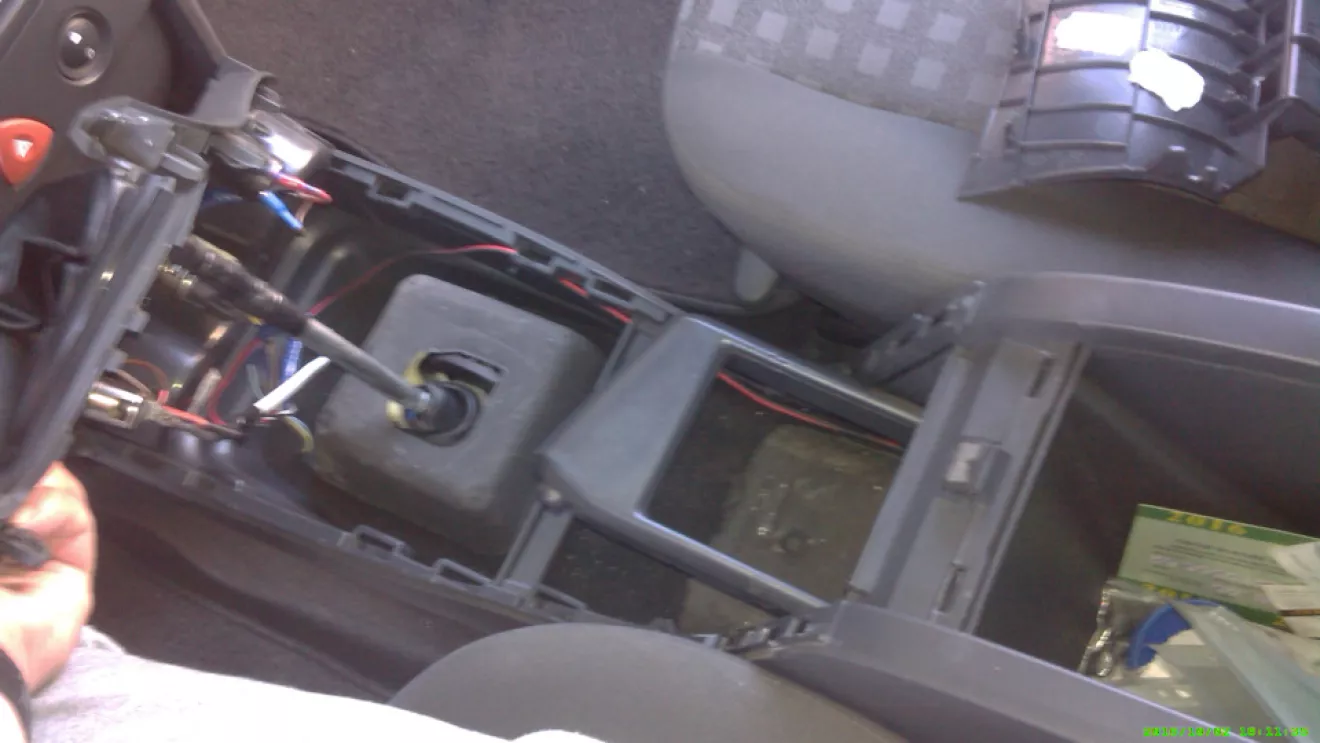

сняв с клипс имеем доступ к прикуривателю и снимаем разъем (или не снимаем, смотря кому что нада) …, но верхняя накладка держится на чехле КПП если надо вообще ее снять эту то есть два варианта:

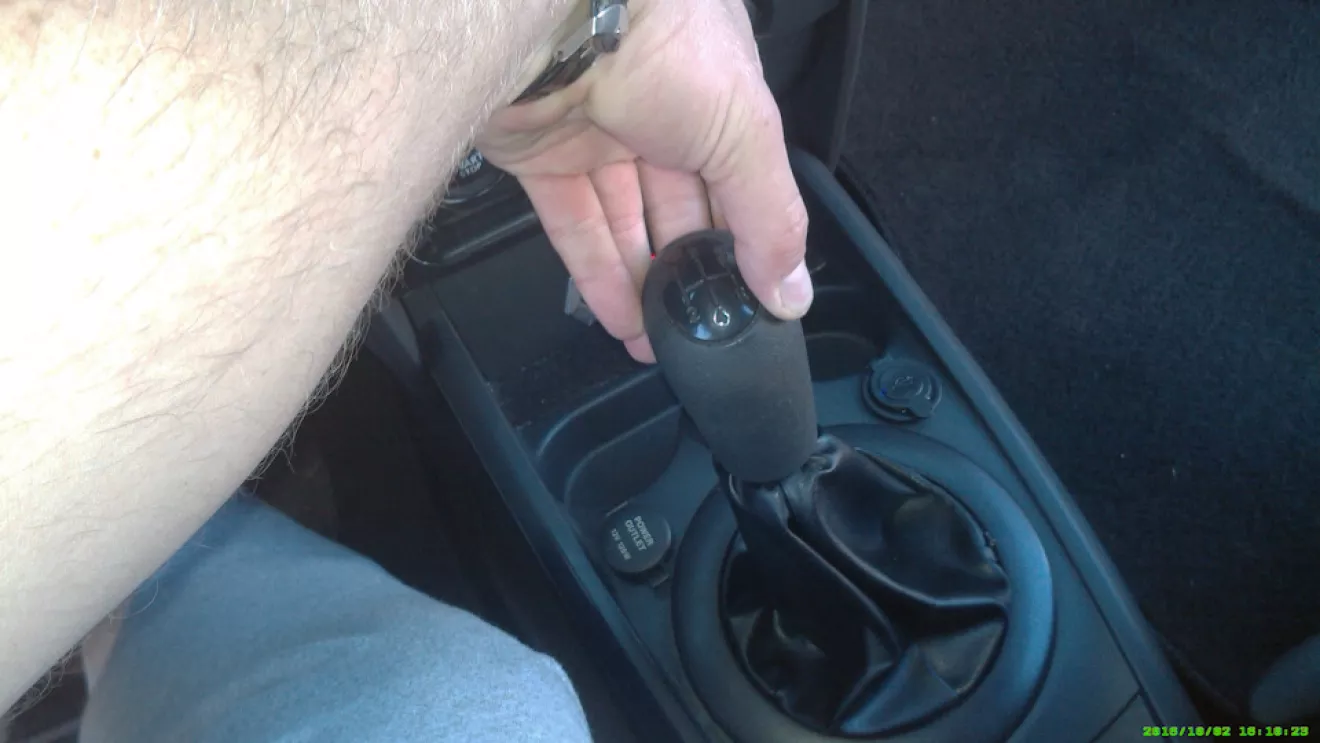

1 ) снимаем ручку КПП с охренительной силой тянем вверх, насажена очень прочно (я чуть себе зубы не повыбивал когда тянул, а она снялась резко, поэтому лицо убираем в сторону )))))

2) второй вариант поднимаем накладку полностью вверх чтобы чехол кпп вывернулся на изнанку и кусачками перекусываем хомутик которым притянут чехол к набалдажнику и небольшой надрез делаем чтобы снять чехол через набалдажник, так нам не нужно снимать ручку КПП.

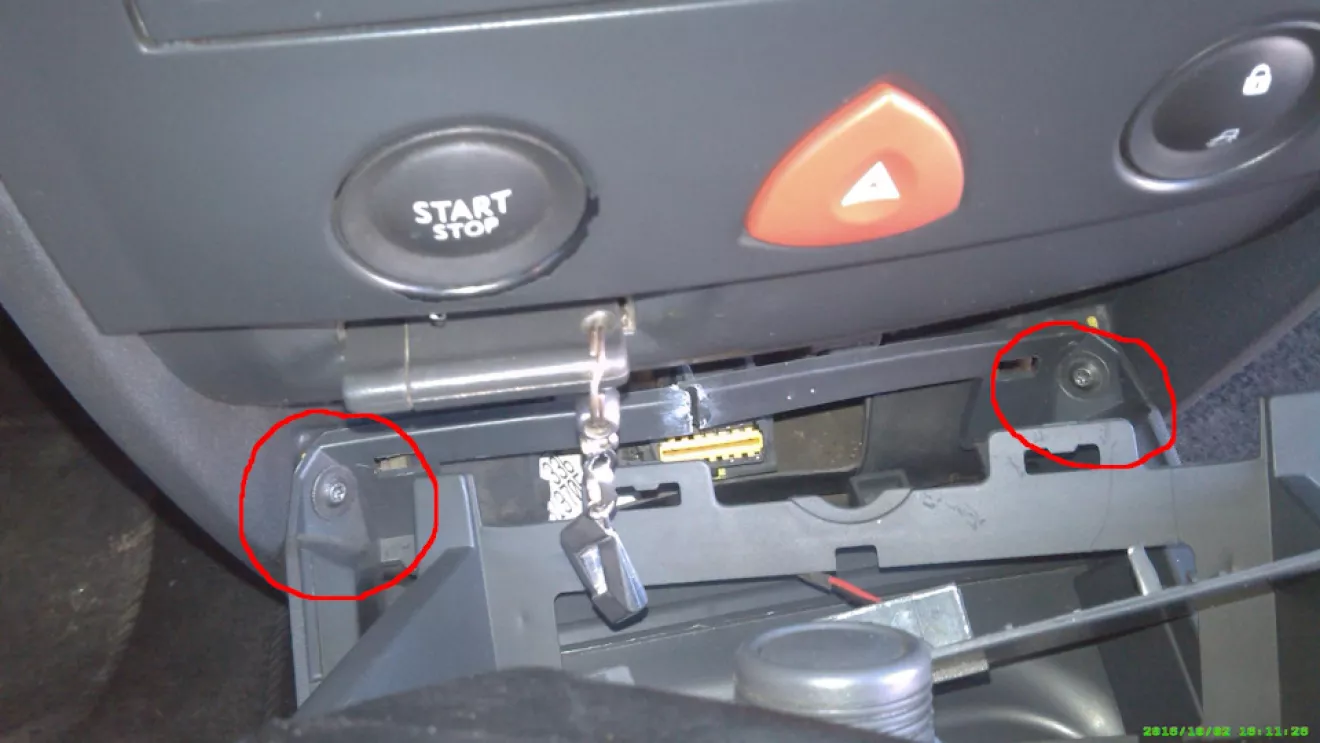

Ну и нижняя часть основа всей консоли подлокотника крепится впереди возле разъема диагностического на двух саморезах

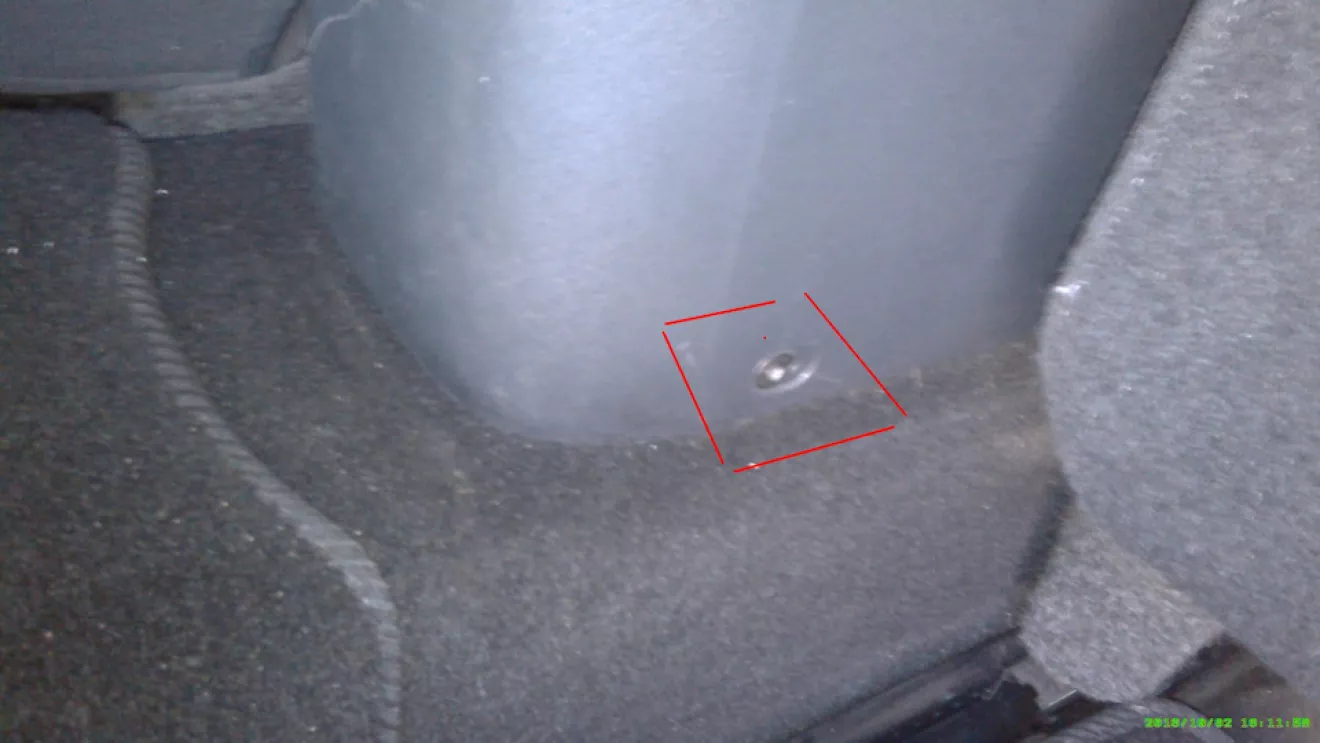

и в задней части по бокам

как снять кольцо чехла КПП там уже будет понятно))
Думаю запись будет полезна людям которые туда еще не лазили ))
Могу так же добавить как разбирать пластик консоли которая без подлокотника там немного по другому, если кому надо .
.
