ДХО "дальний 30%"

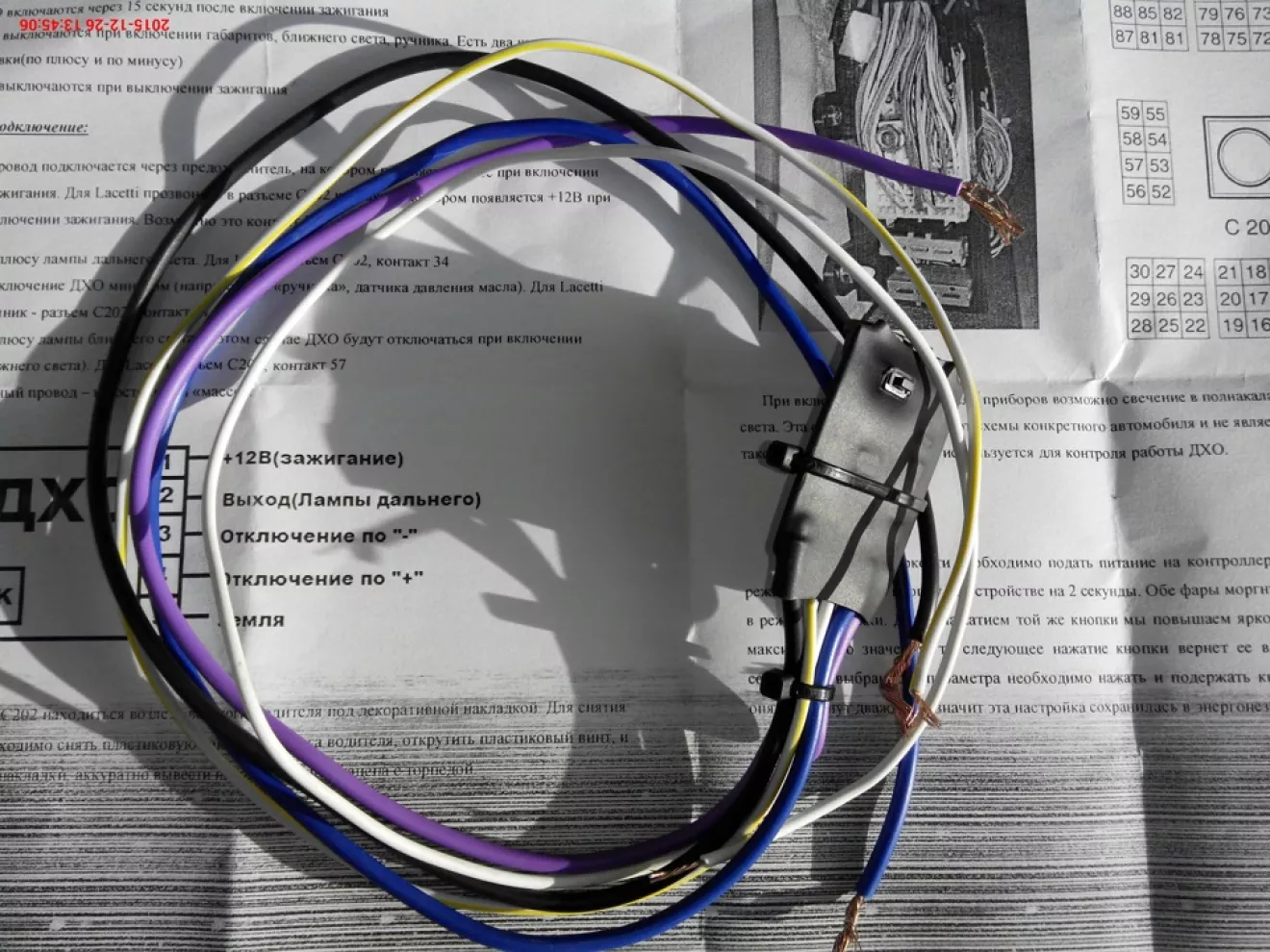

Всем привет! Установил блок ДХО который приобрёл у Lito88, за что ему огромное Спасибо! Сам блок выглядит так

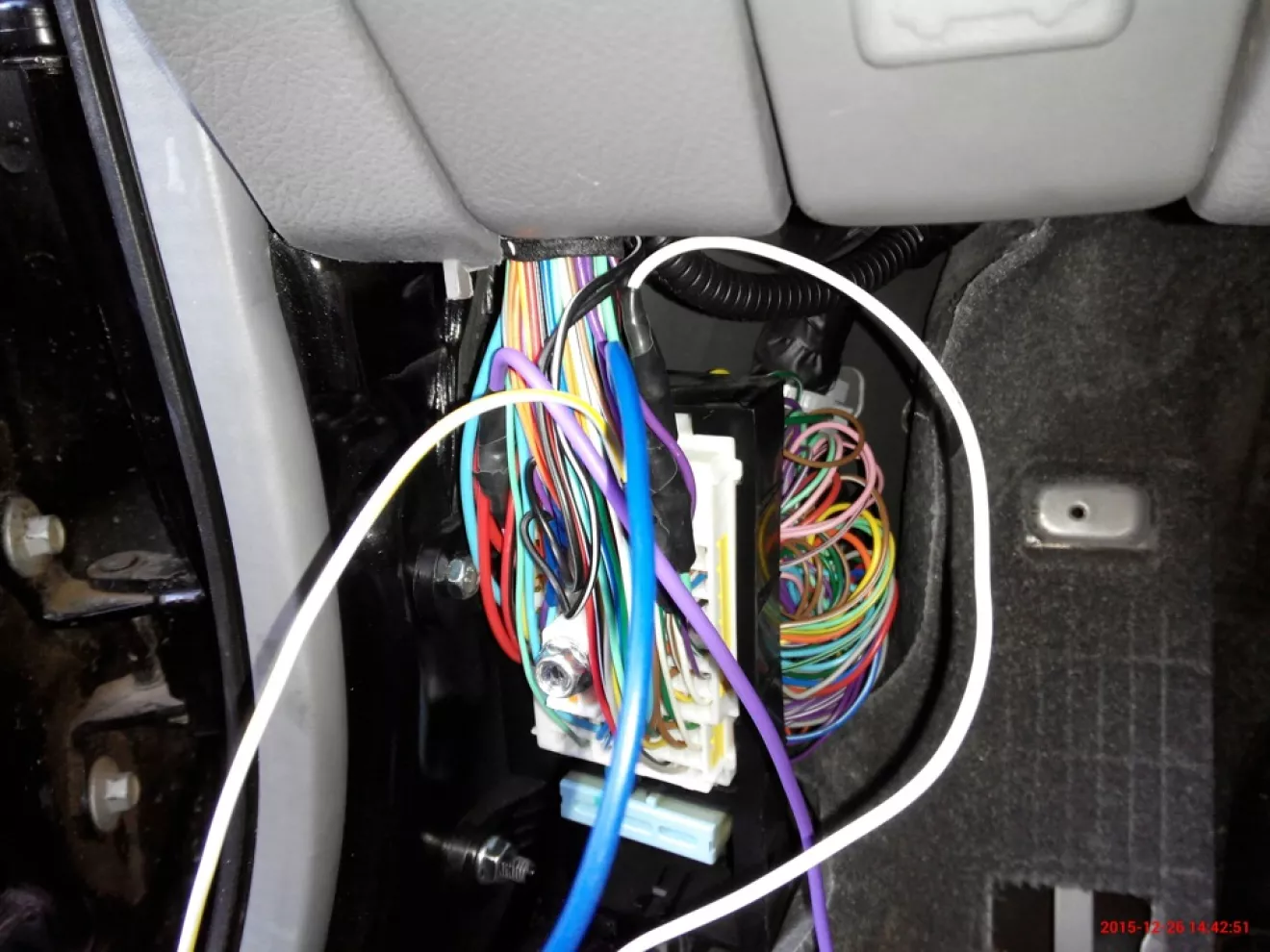

Перед подключением отключил минусовую клемму. Подключил блок ДХО на колодку с202, схема подключения прилагается.
Подключение на разъеме с202 следующим образом:
1) +12 В при вкл. зажикания на контакт 58,
2) + лампы дальнего света на контакт 34,
3) откл. ДХО минусом стояночного тормоза на контакт 41,
4) откл. ДХО плюсом габаритов на контакт 39,
5) общий минус, корпус.

Яркость свечения лампы регулируется от 0 до 10, установил среднее положение 5. Пока оставил так, если что можно сделать ярче.

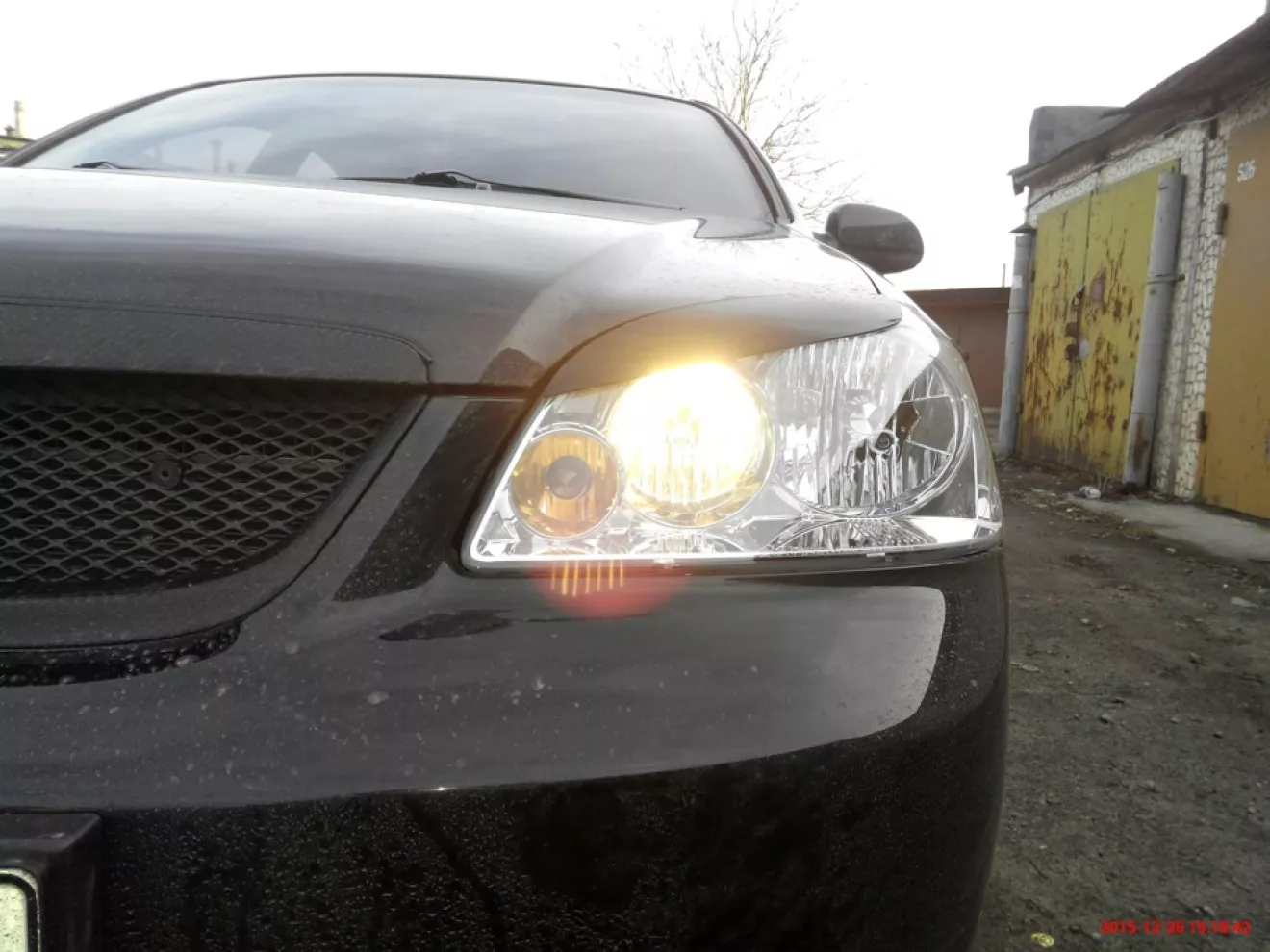

Так светит на расстоянии около 80 метров.

Опять яркость можно регулировать.

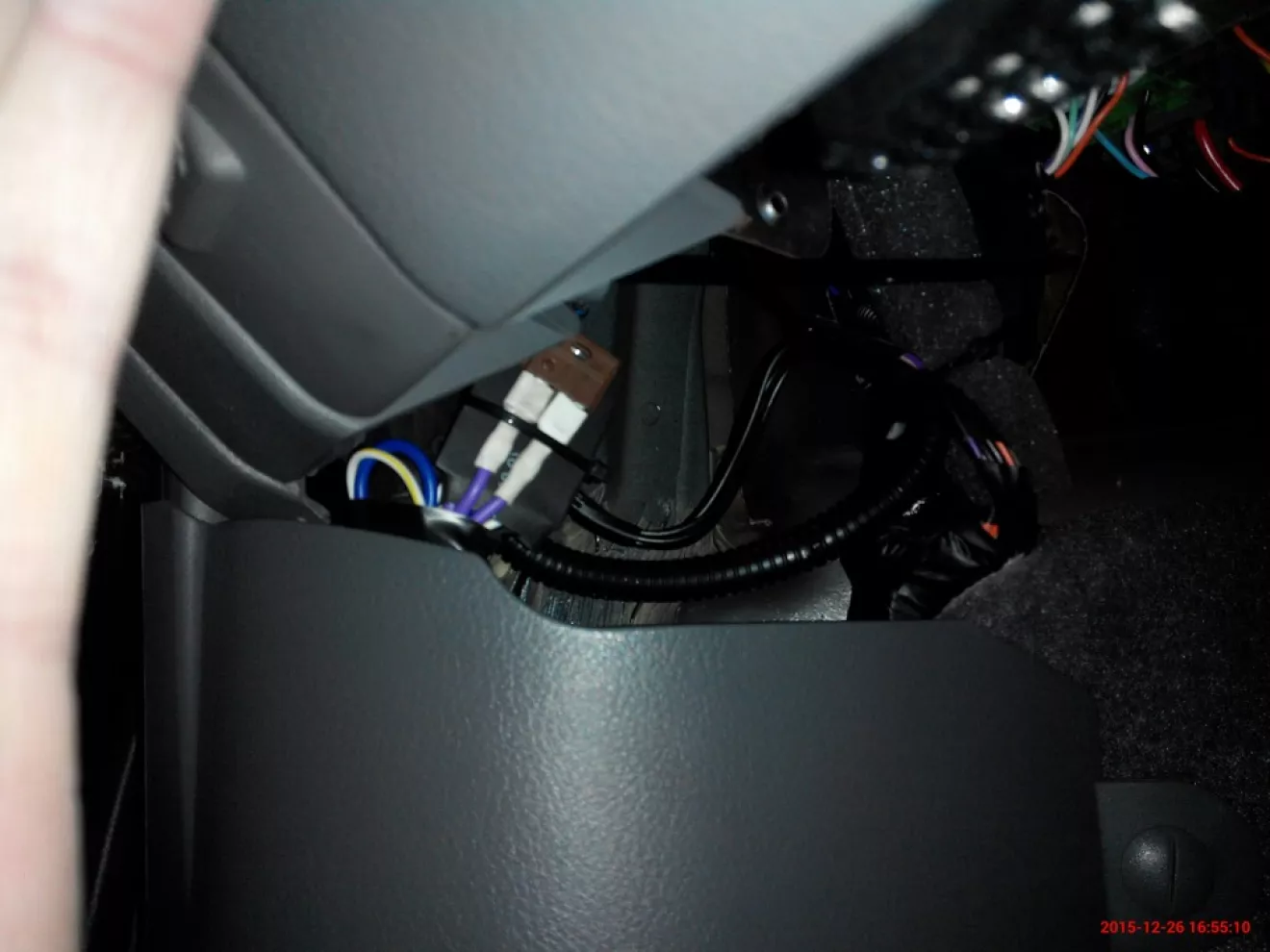

Сам блок закрепил под торпедой для удобства регулировки, и при необходимости отключения ДХО.

После включения зажигания лампы дальнего загораются через 15 сек. При включении габаритов и постановки на стояночный тормоз лампы плавно гаснут и наоборот.
Всем удачи и добра!
Продолжение следует…
