Доработка ДХО "дальний 30%"

Всем привет. Установил ДХО "дальний 30%". Все нормально работало но не долго. В схеме по питанию от замка зажигания стоит пред на 7,5А, короче он сдох по непонятным причинам. Заменил его на 10 А для надежности и созвонился с Lito88 чтоб выяснить причину. После разговора Алексей предложил небольшие доработки.

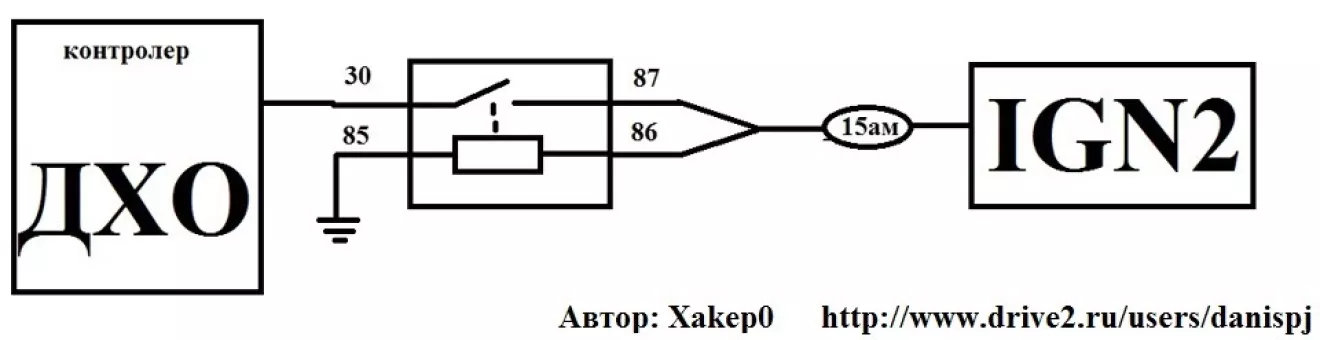

Включил питание схемы через реле, и вернул на место пред на 7,5А. Провода контактов 87, 86 скрутил вместе и к проводу зажигания. К проводу контакта 30 присоединил фиолетовый провод от дхо. Провод 85 контакта на массу.
Включил, проверил все работает. Поездим…потестируем…

Всем удачи и добра!
Продолжение следует…
