Всем привет. До этого ранее была установлена вежливая подсветка салона, но решил сделать подсветку замка зажигания и салона штатно. Источник тут и тут.

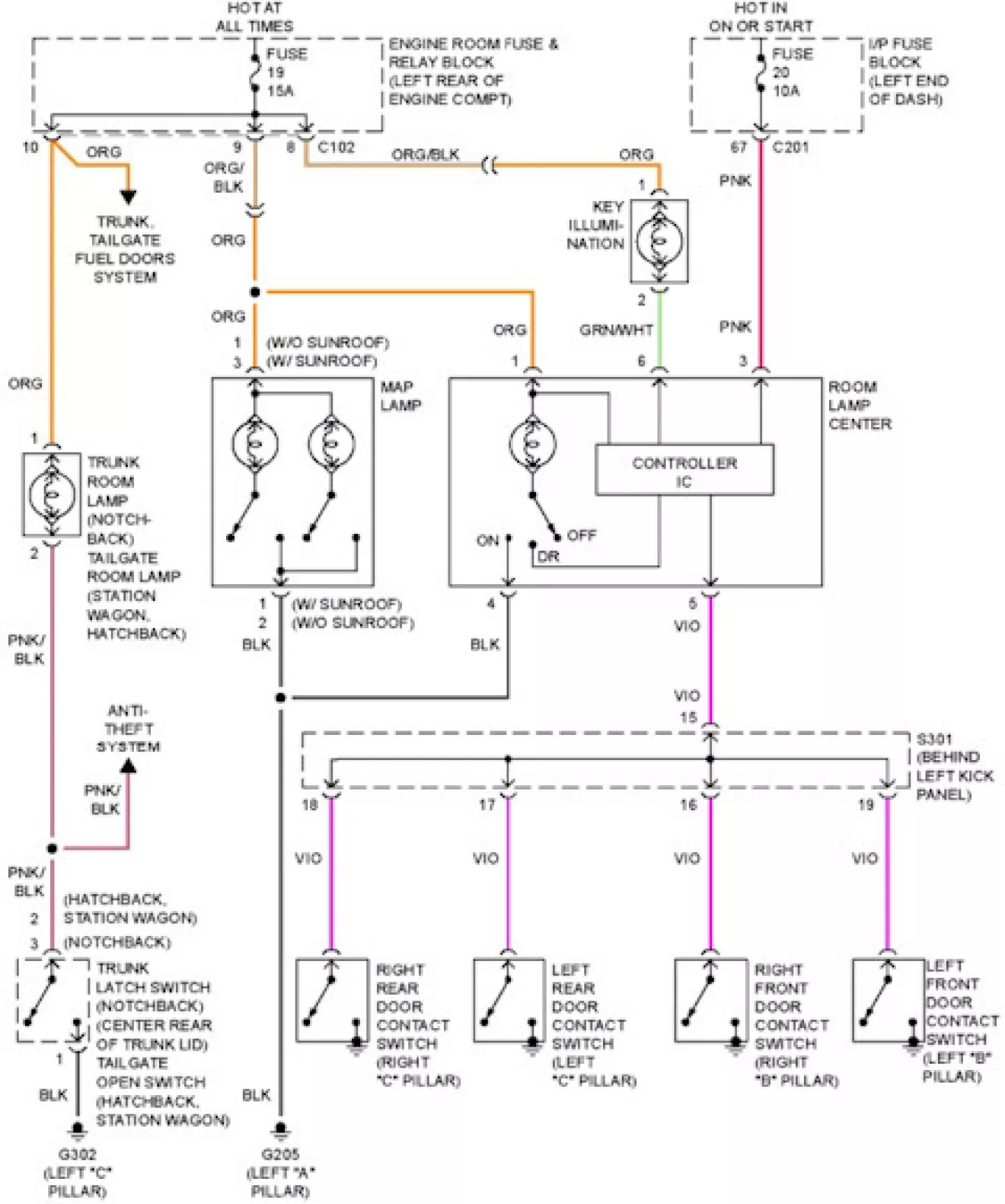

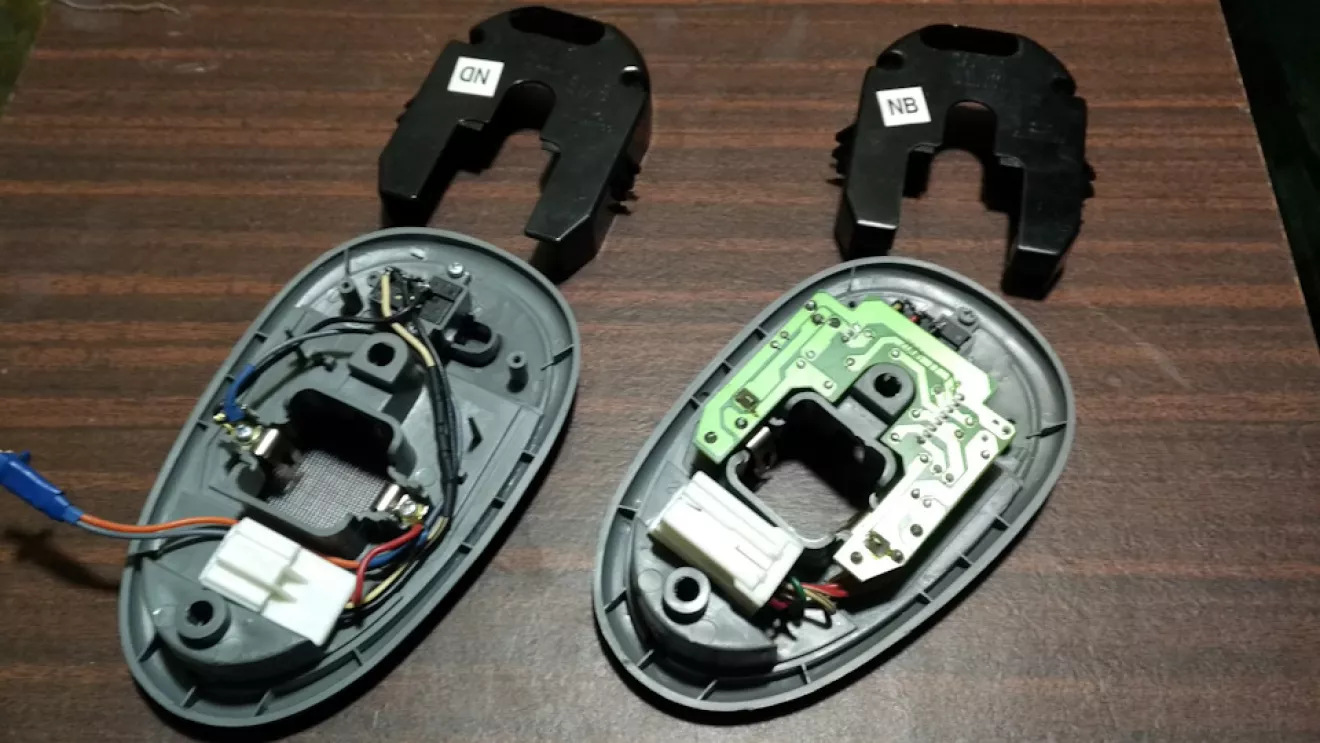

а с прошлым устройством без колхоза этого бы не получилось. сравнение старого(слева) и нового(справа). Разница очевидна.
Для этого нужен салонный плафон освещения и проводка к нему.

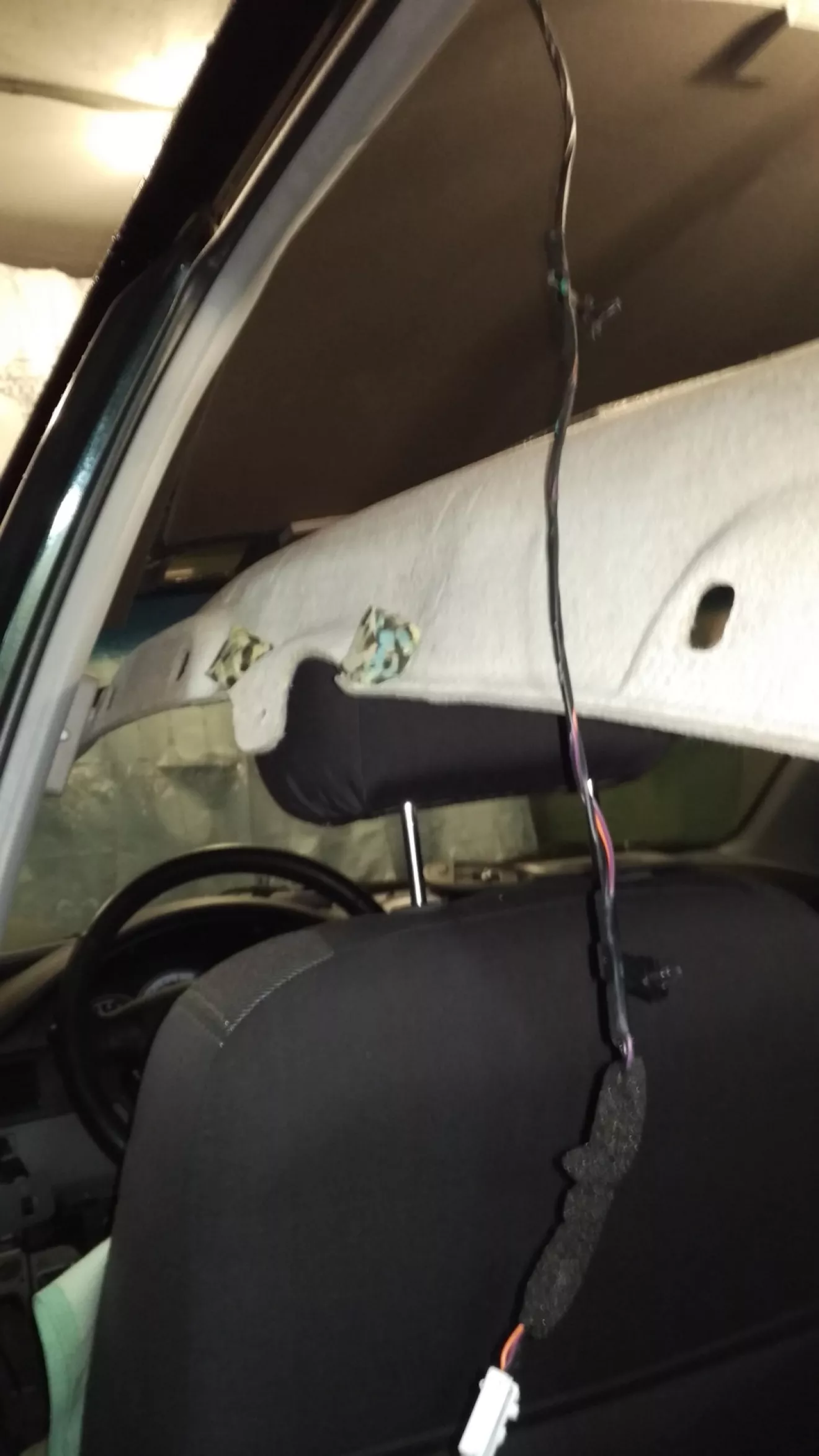

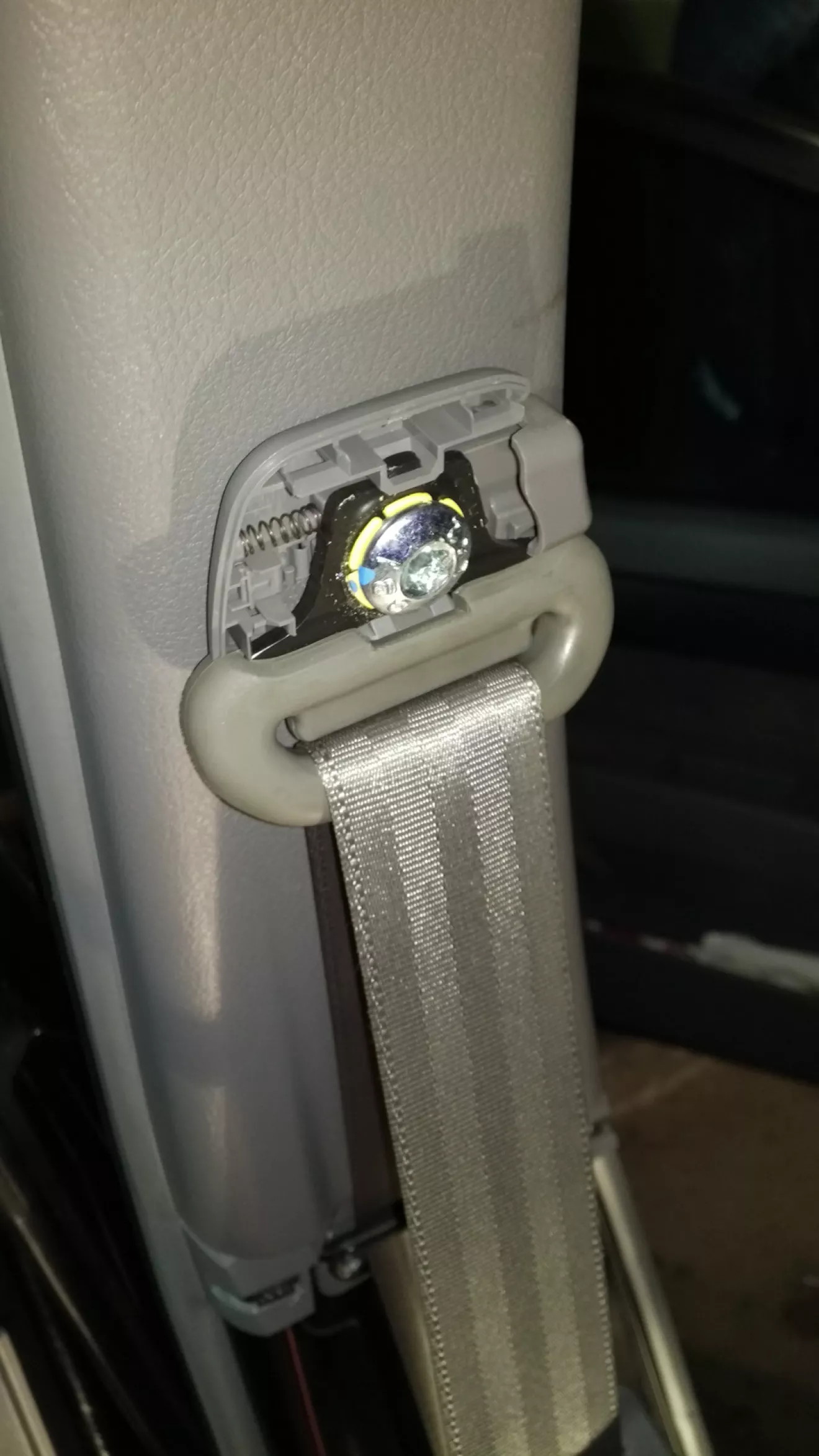

Ну а дальше разборка салона. Потолок снял только с водительской стороны чтоб был доступ для замены проводки. И опять неожиданность в виде звезды Т50))

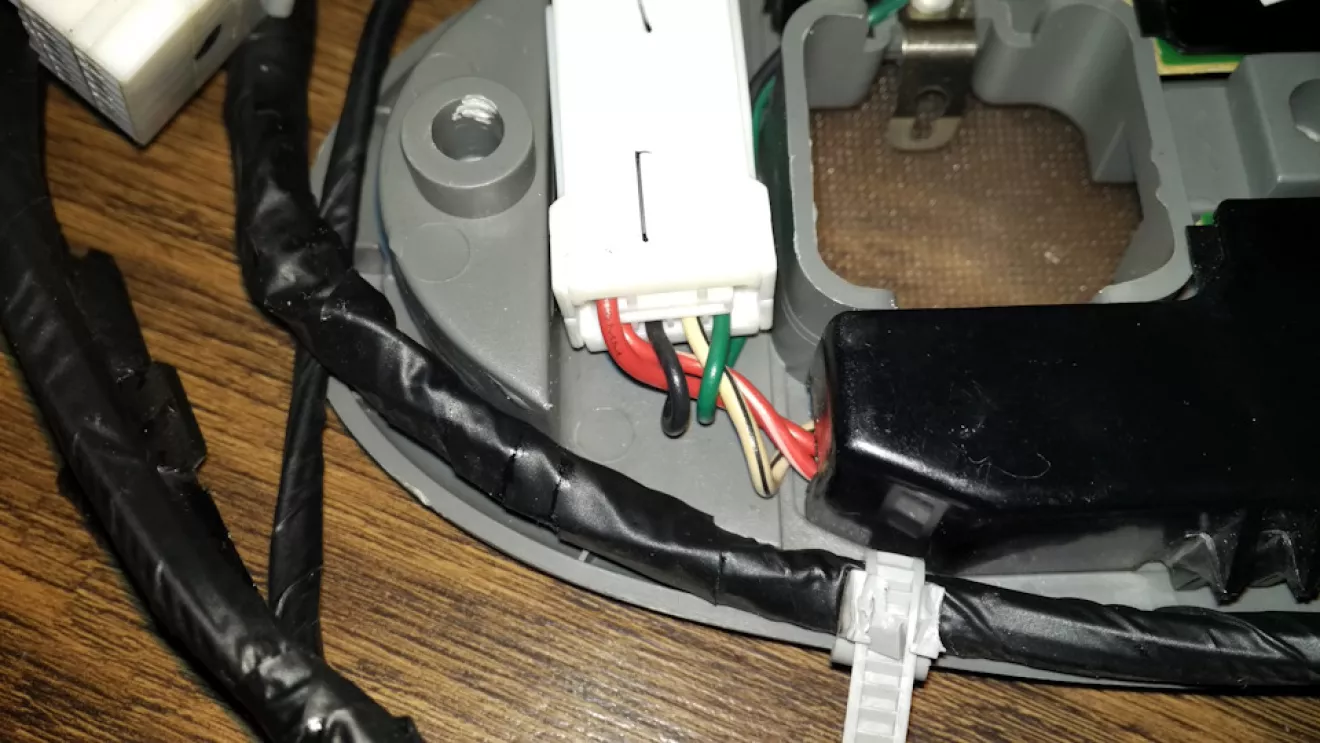

Большую часть времени заняло выпутывание проводов, так как проводка была адаптирована под датчик дождя.
и снятие штатных клипс по возможности целыми.

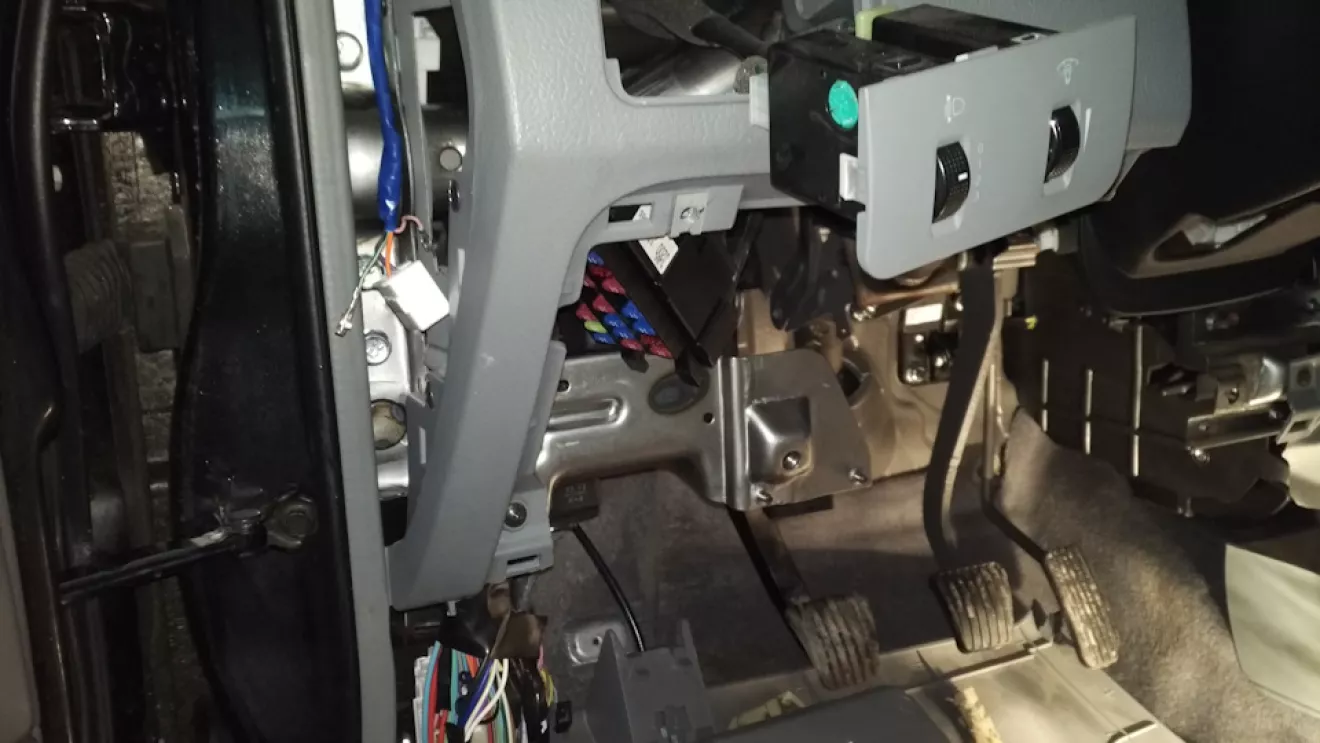

Водительскую сторону пришлось немного разобрать для доступа к нужной фишке.

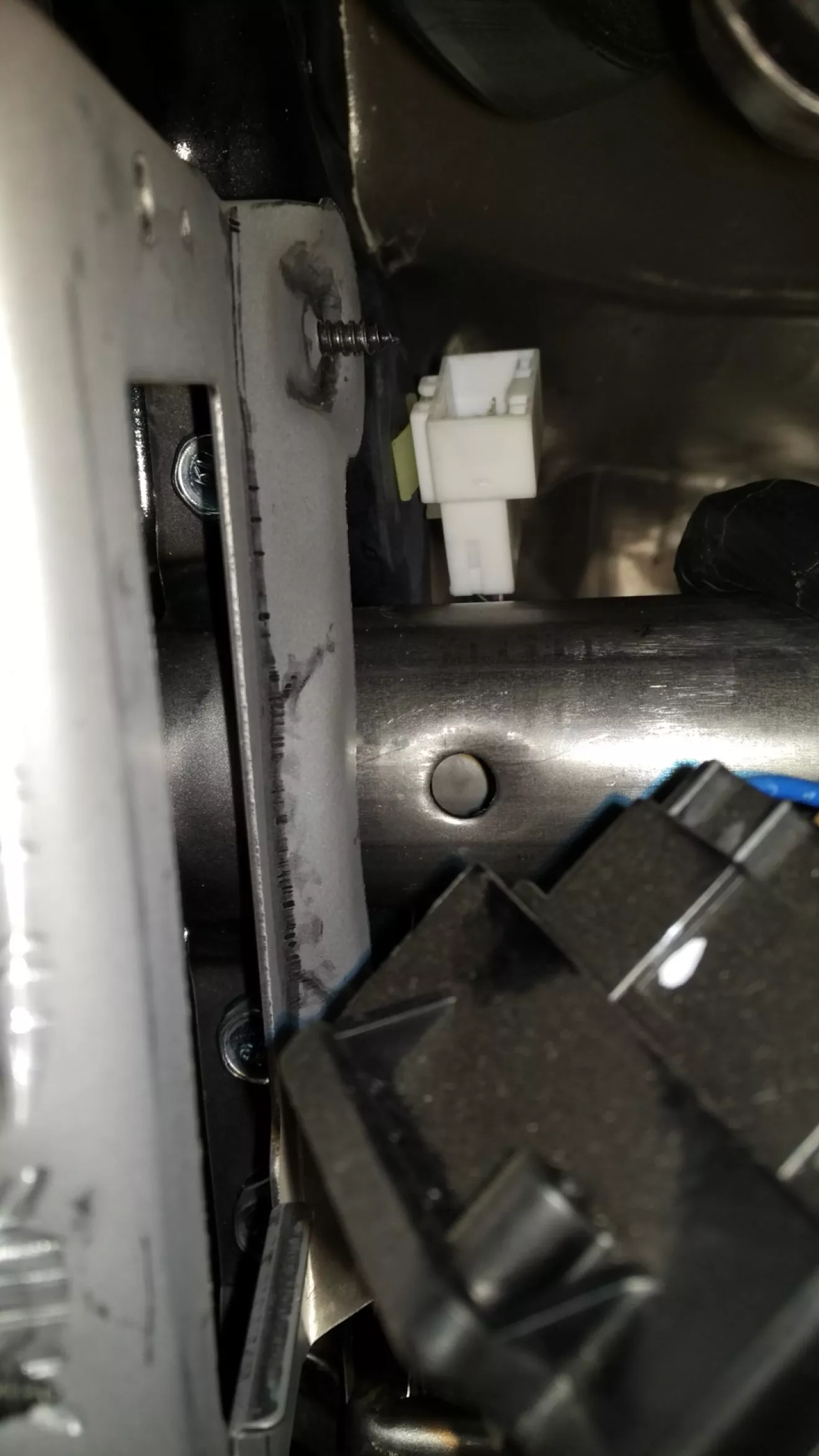

После снятия салонного блока предохранителей доступ гораздо проще.

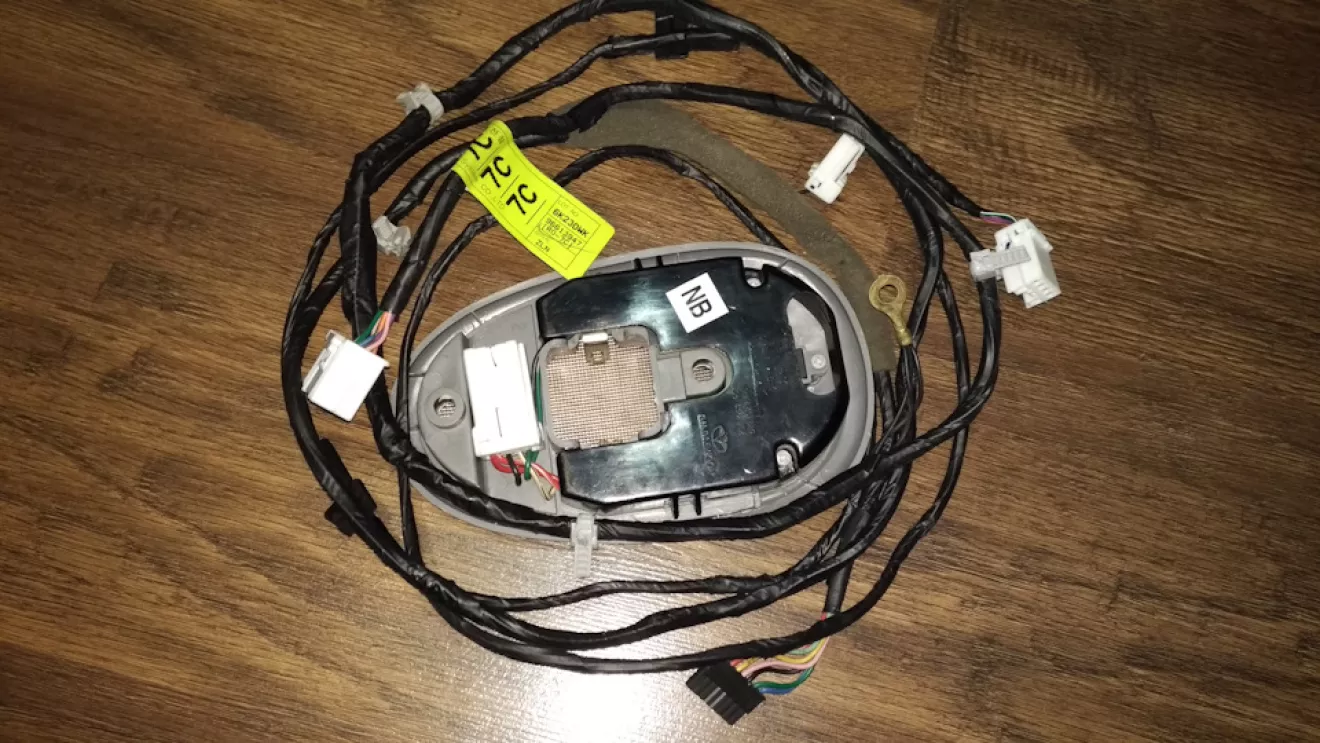

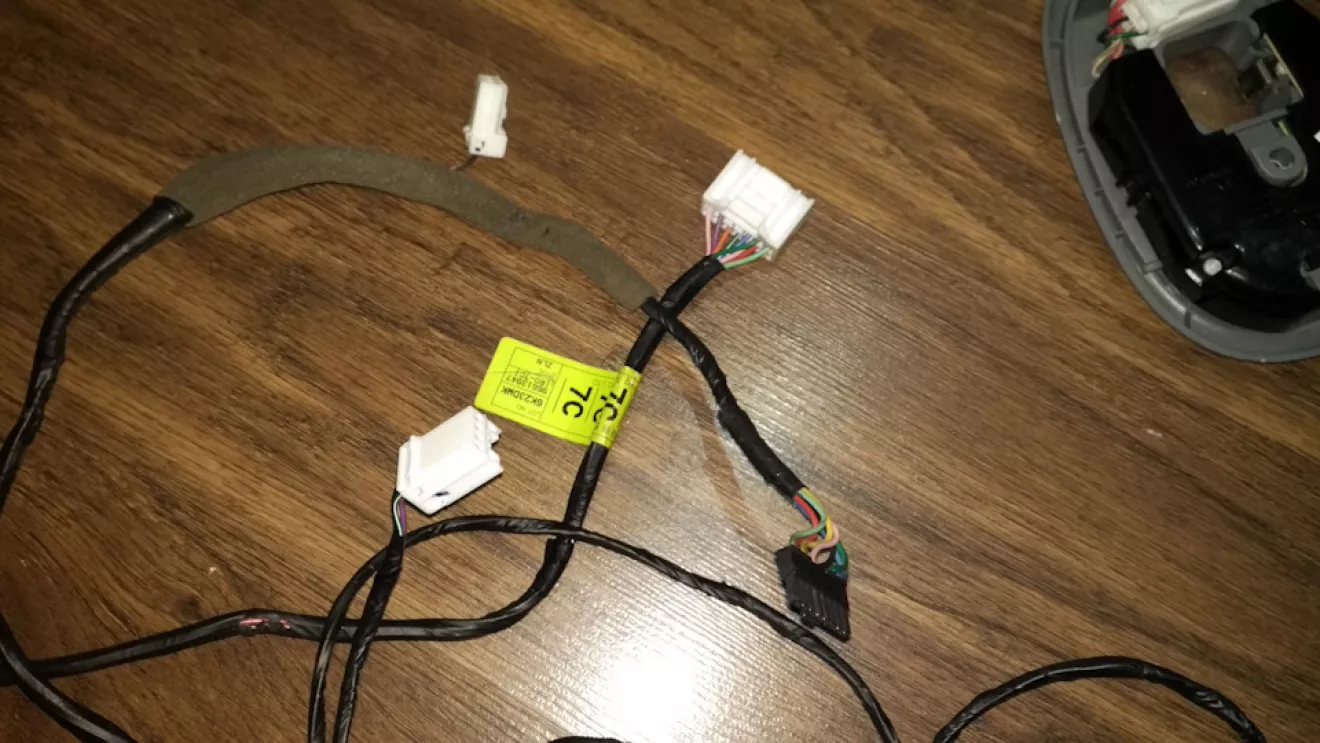

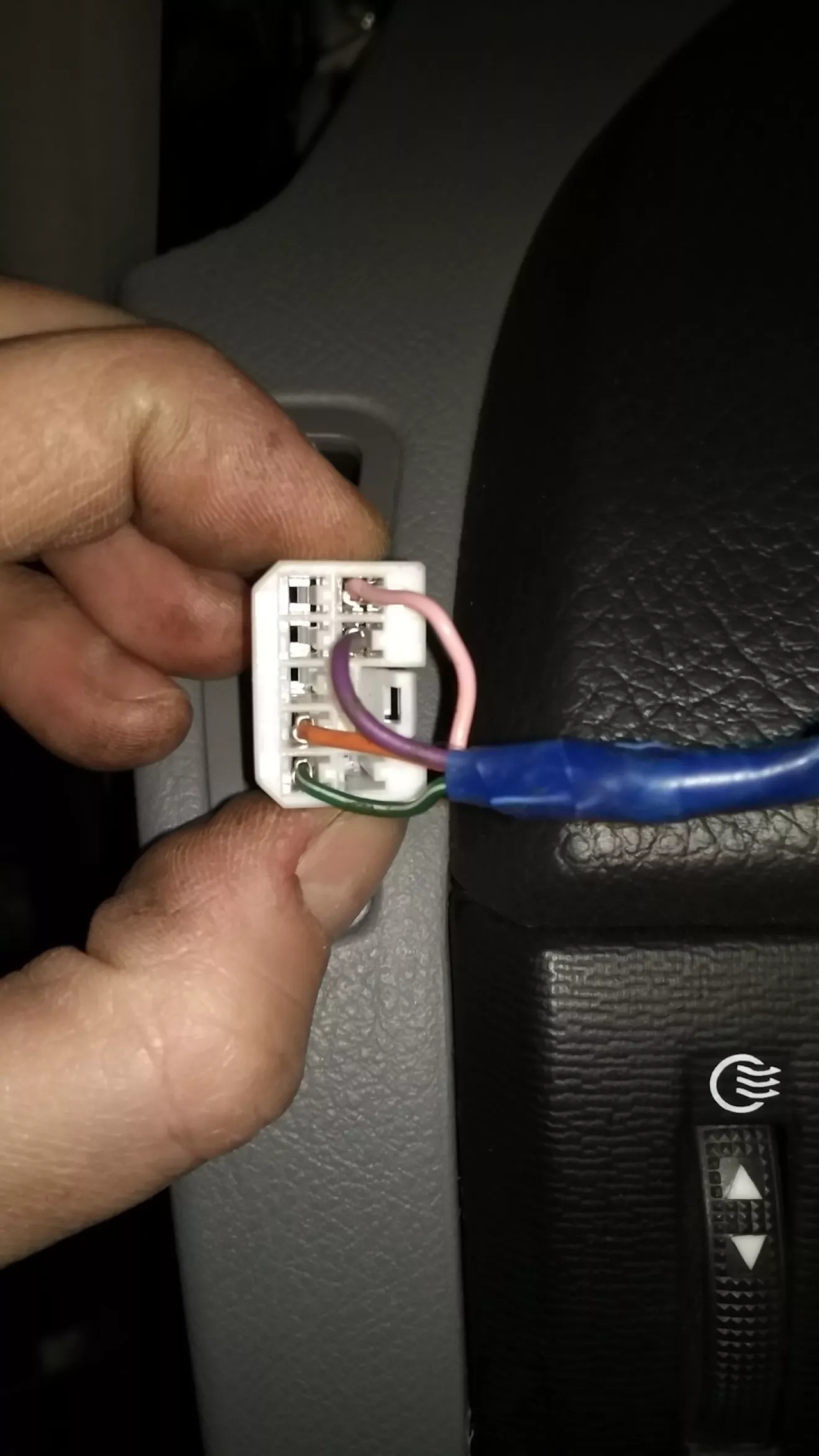

Так как разъемы разные, в старой проводке 8 пинов, а в новой 12, пришлось пины переставить в старую фишку.

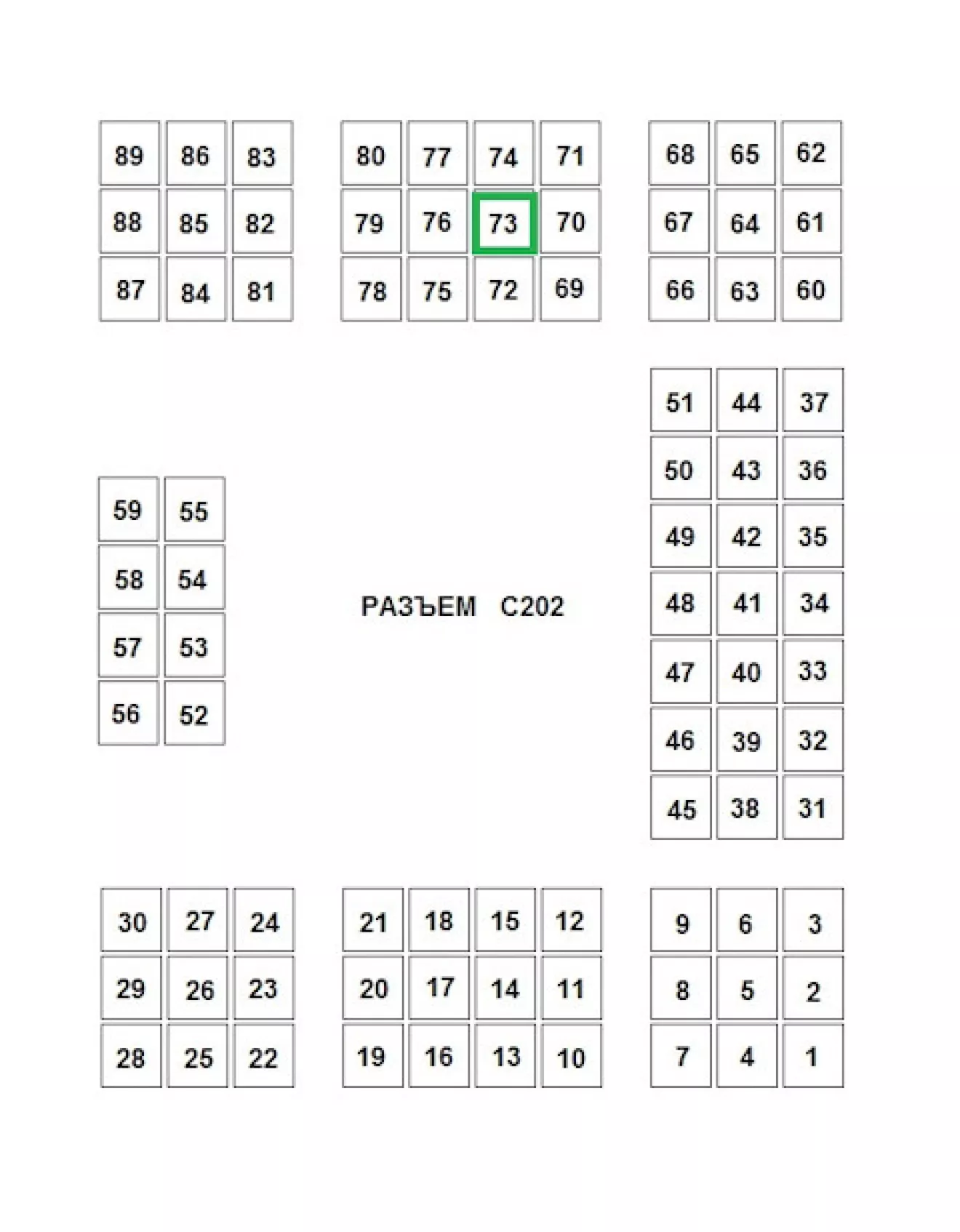

С укладкой проводки готово, переходим к подключению. Нужно вставить недостающий пин 73 на С202. Спасибо Lacetti1644 за пины.
Теперь на 73 контакте С202 должен появиться минус с нового диммера.

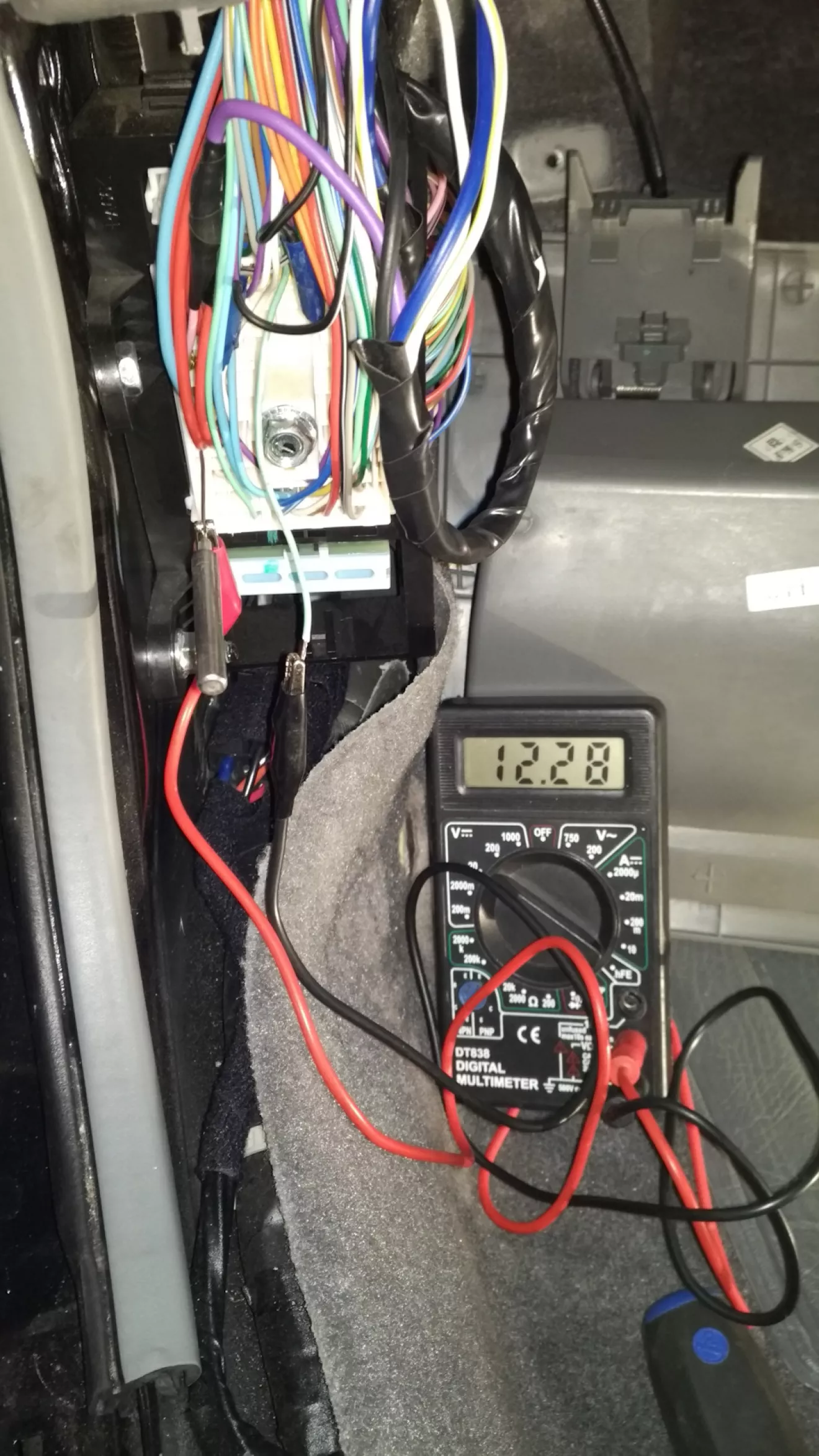

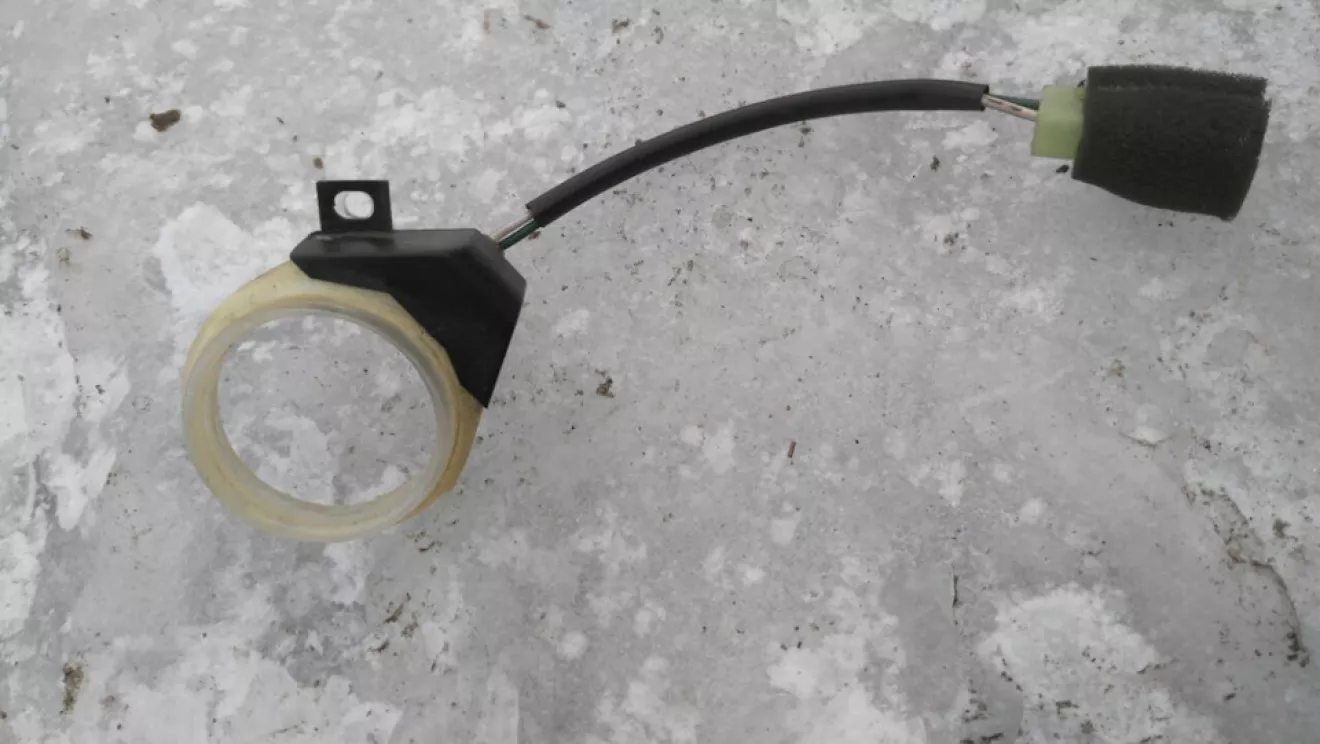

Ура, все в порядке, напруга есть, салон можно собирать обратно, и прокладываем этот минус с 73к к замку зажигания. Так как кольцо от Daewoo Leganza кат. номер для заказа (96206813),

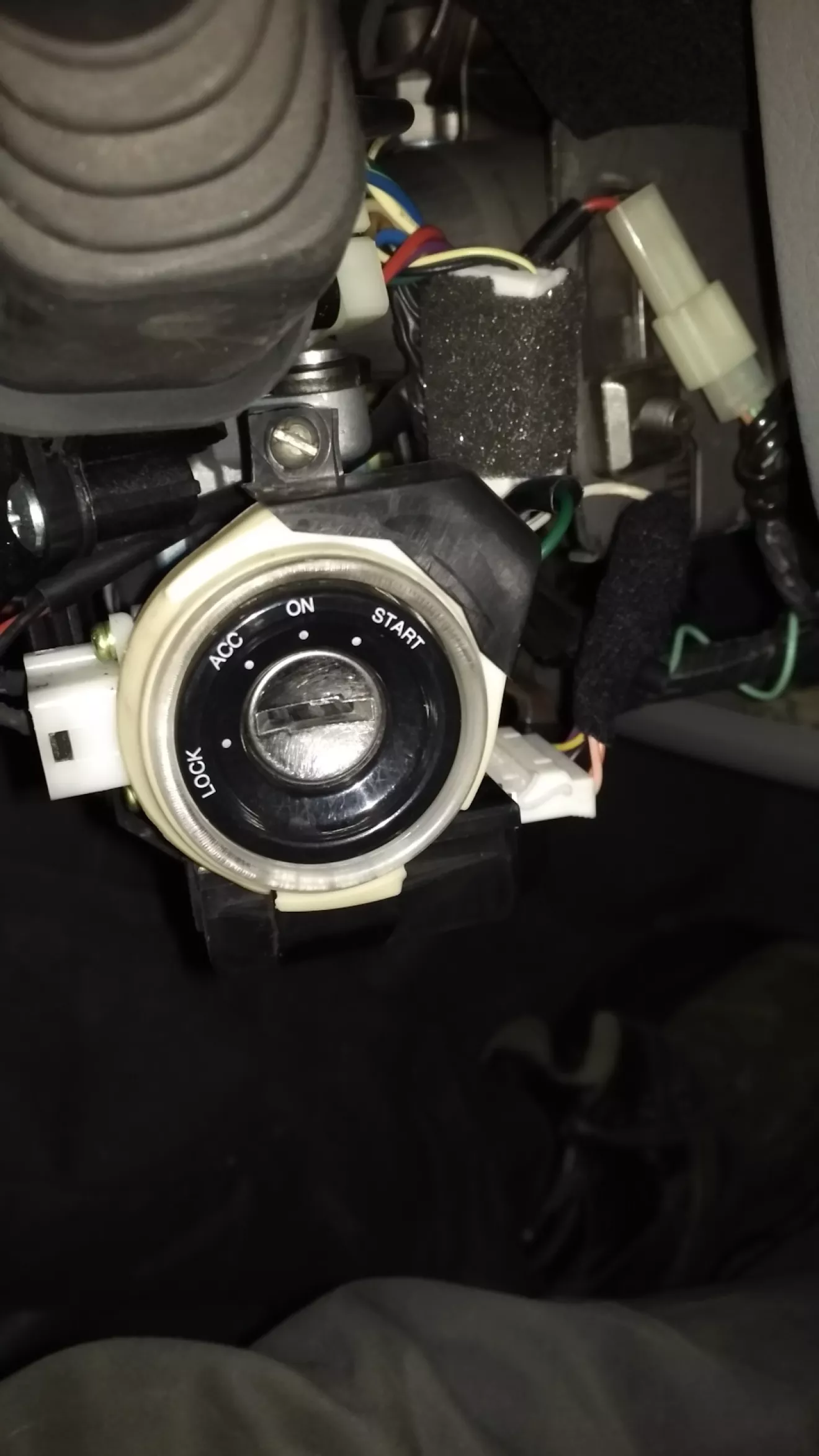

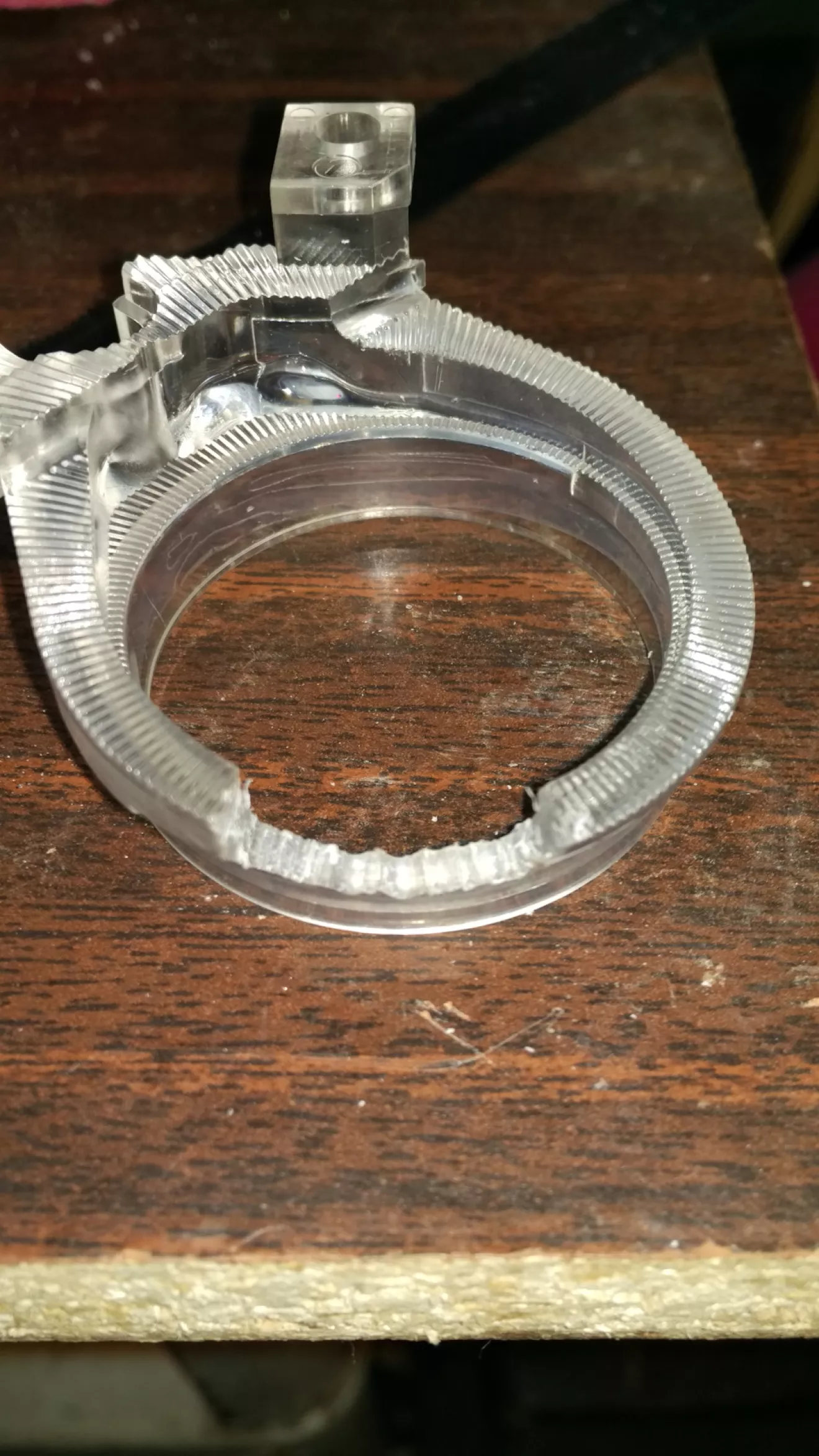

вырезаем место под иммобилайзер, хорошо что есть дремель))
Примеряем крепим, болтик М4.
Тут подключение простое. Постоянный "+" взял с иммобилайзера (розовый), ну а минус который пришел с 73к С202. Также увеличиваем диаметр в кожухе под колечко.

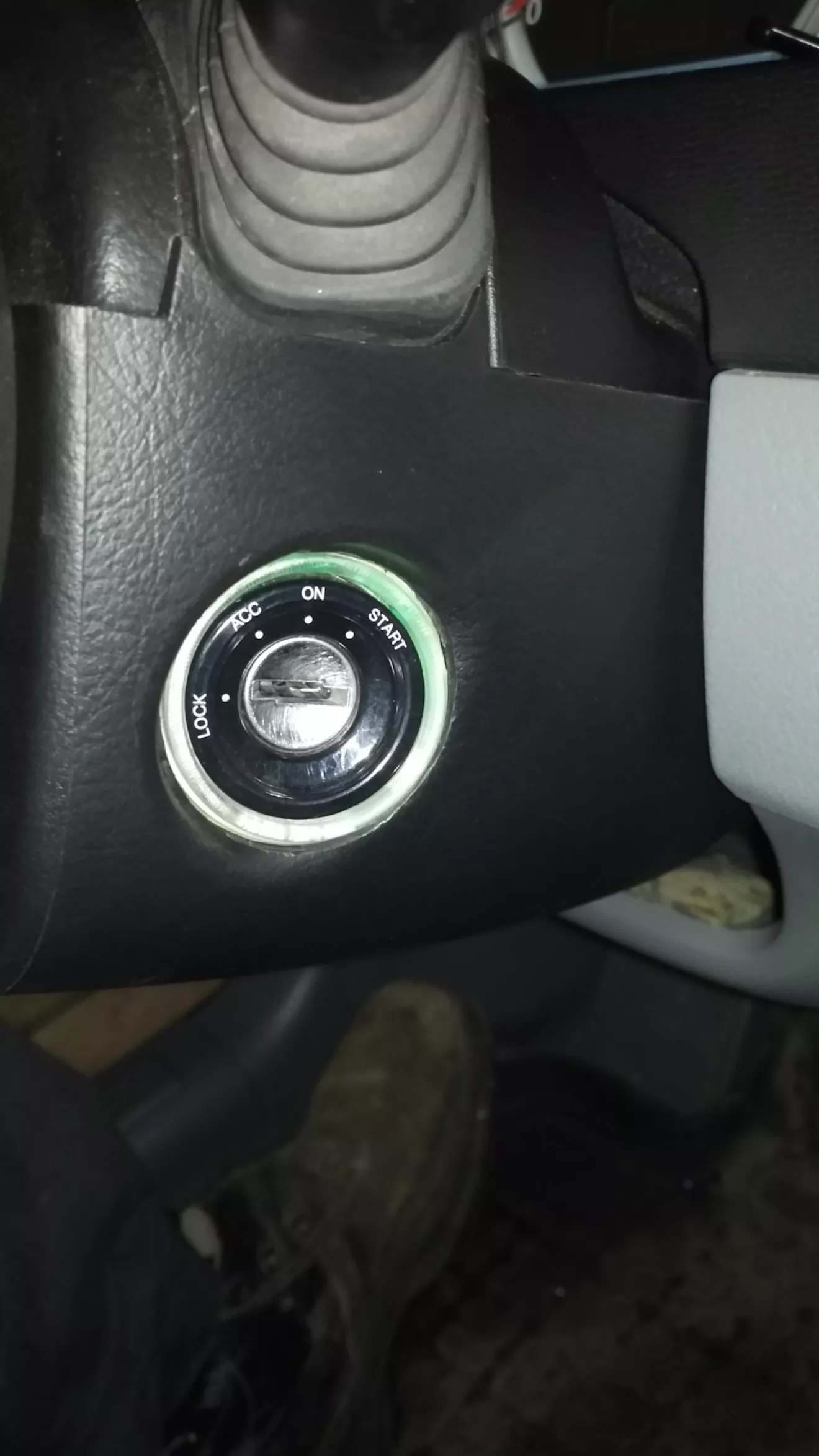

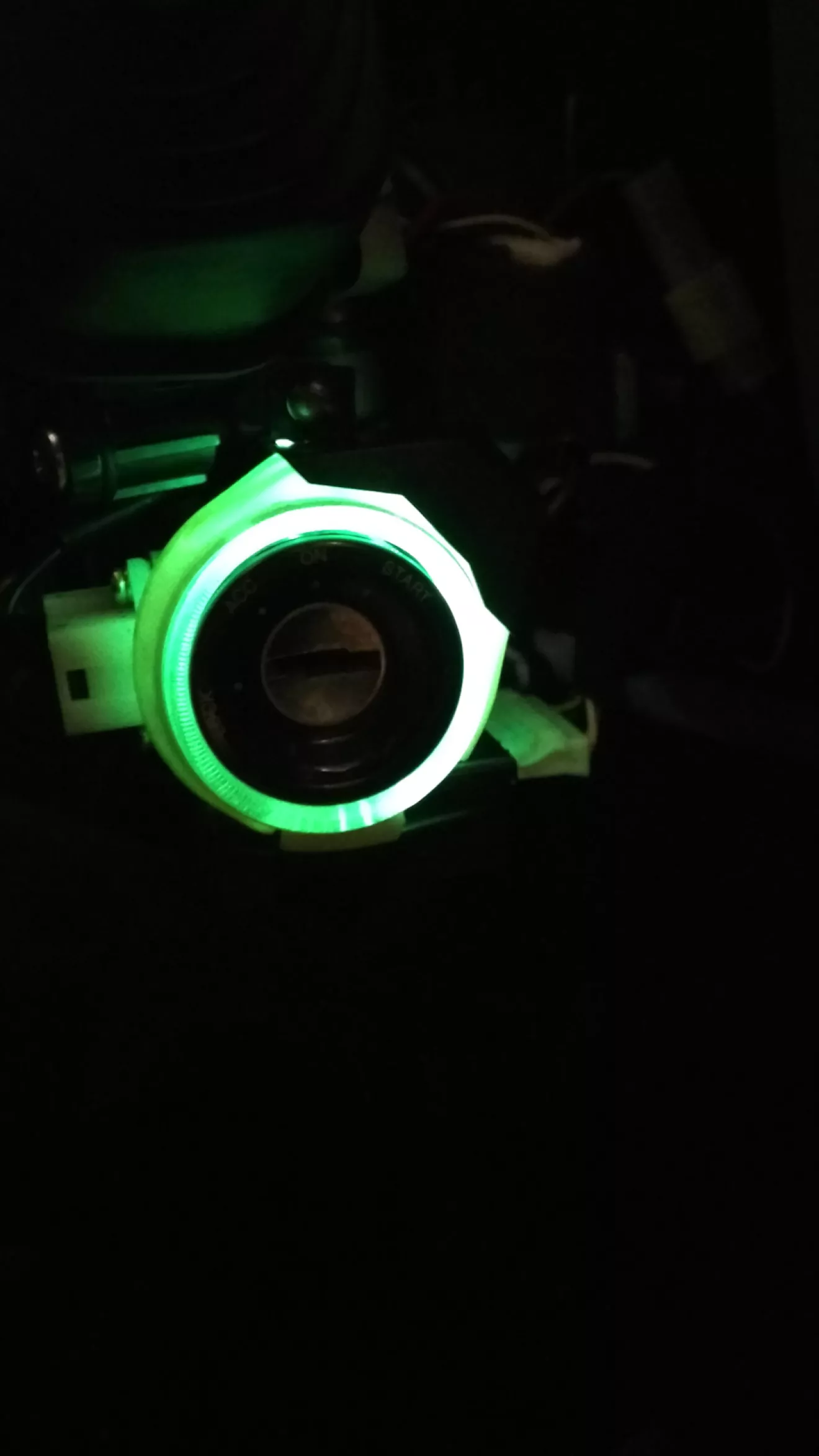

Примеряем, проверяем, радуемся проделанной работой.
Теперь алгоритм работы:

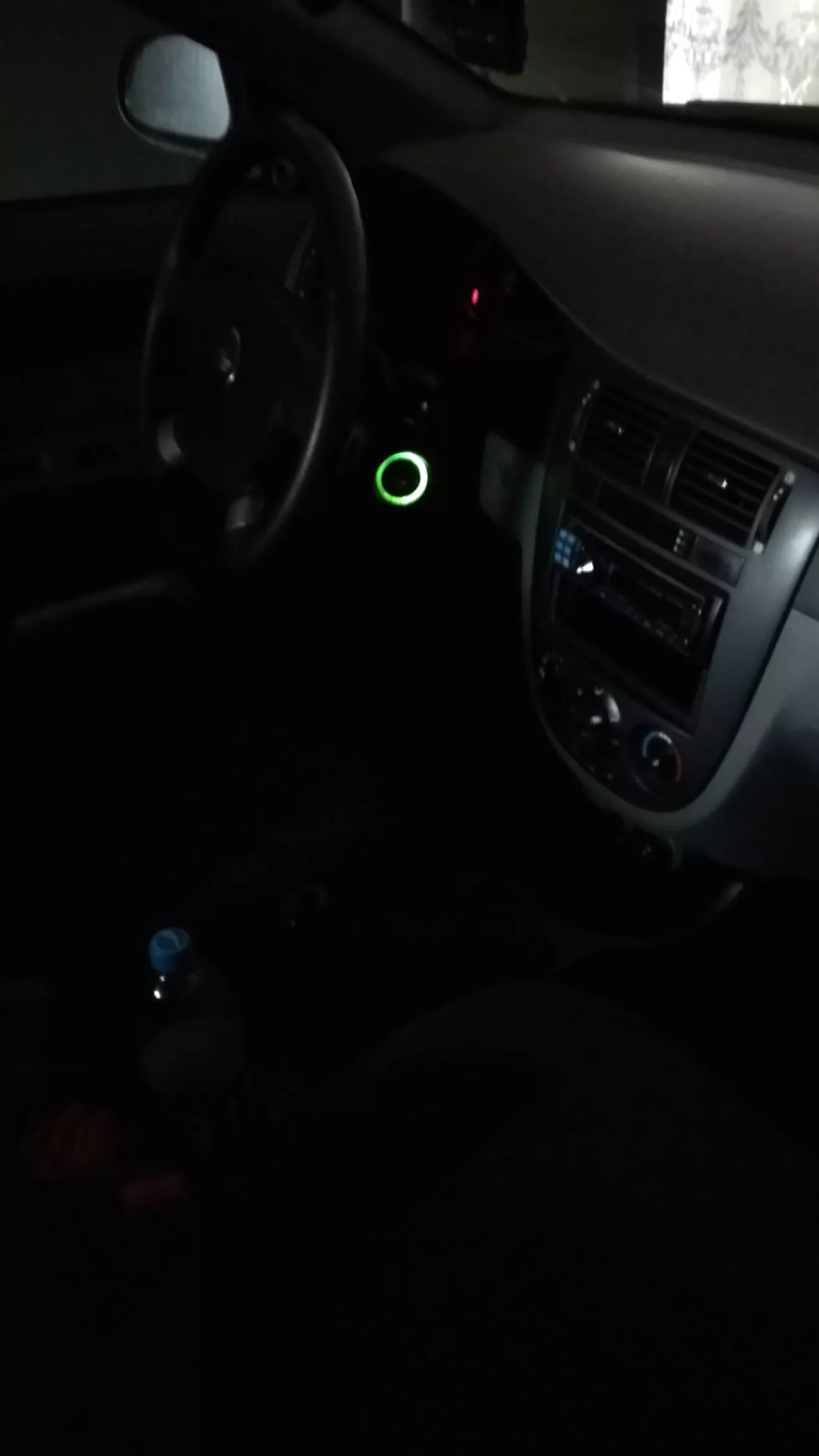

— Открыл дверь кольцо загорается независимо от диммера включен он или нет, длительность подсветки около 8-10 сек.
— Включил зажигание, подсветка замка и салона тухнет мгновенно. Посмотрю если не устроит увеличу время свечения заменой конденсатора в диммере (на большую емкость).
Ну и еще раз СПАСИБО Legazoid за подсказки в телефонном режиме.
Всем удачных доработок!
Продолжение следует…
