Задние ЭСП (установка часть 1).

Всем привет. Установил задние ЭСП, ставил сам всего установка заняла около 10 часов. Большая часть времени ушла на распаковку дверей, так как были закатаны, и допиновка дверных проводок.

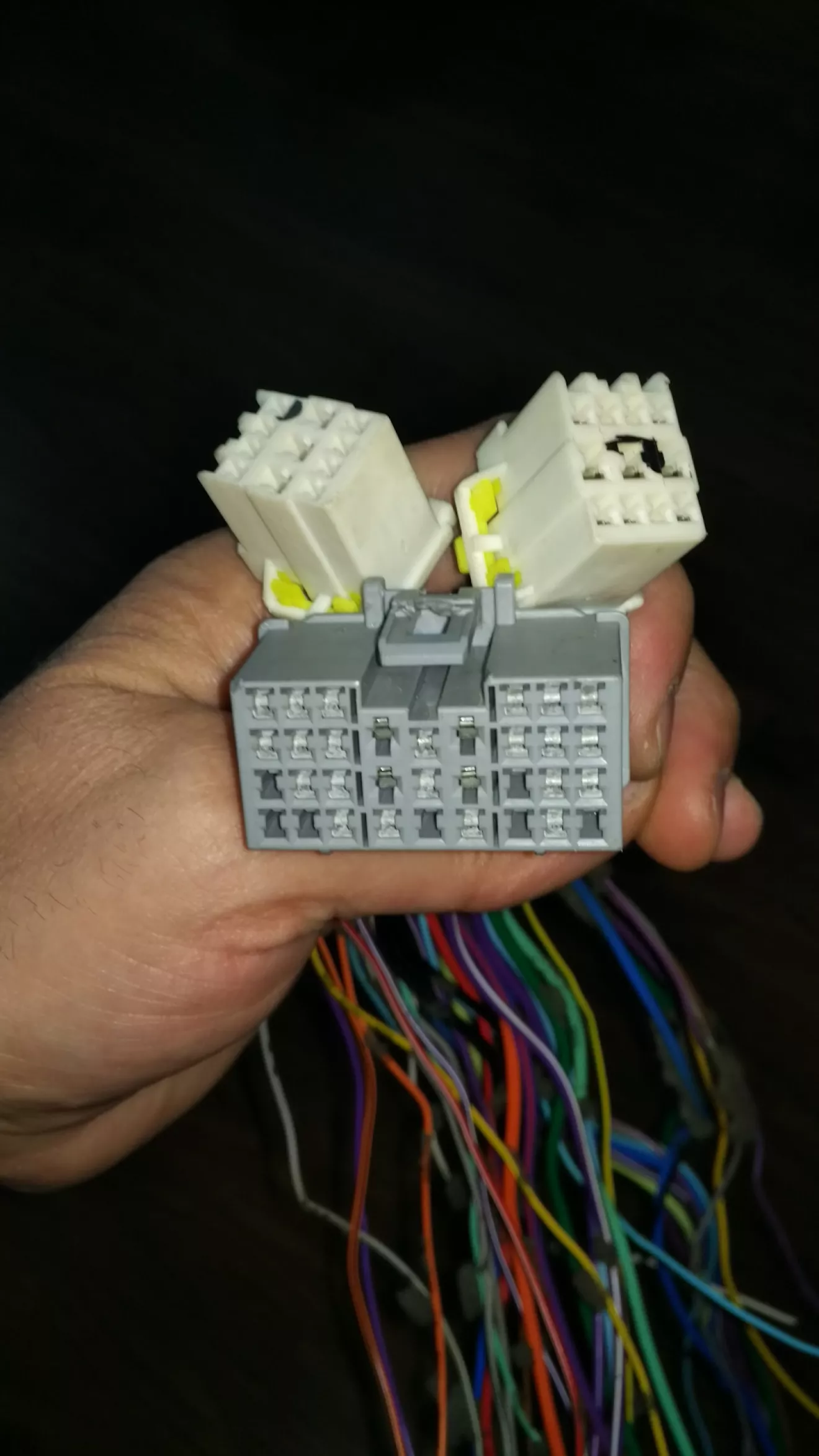

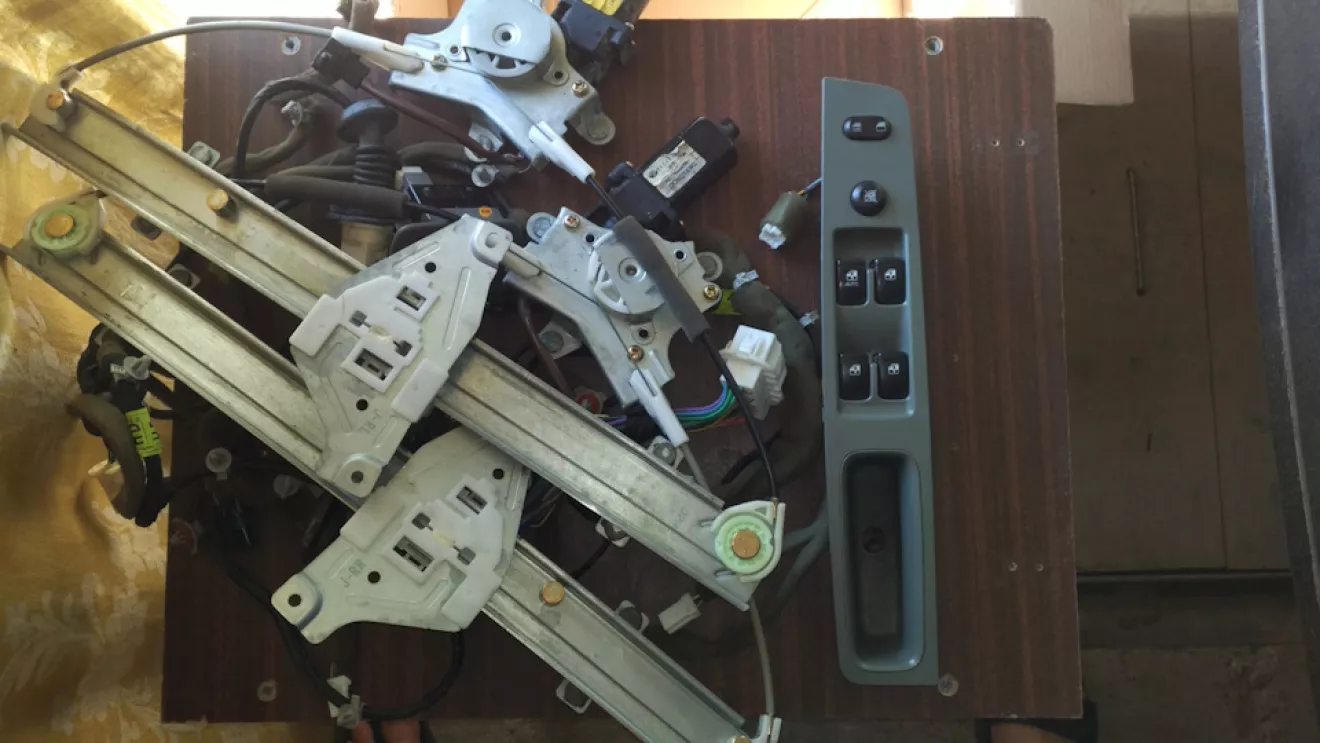

Итак начнем, идеальный вариант — это проводка всех дверей и ответные фишки.

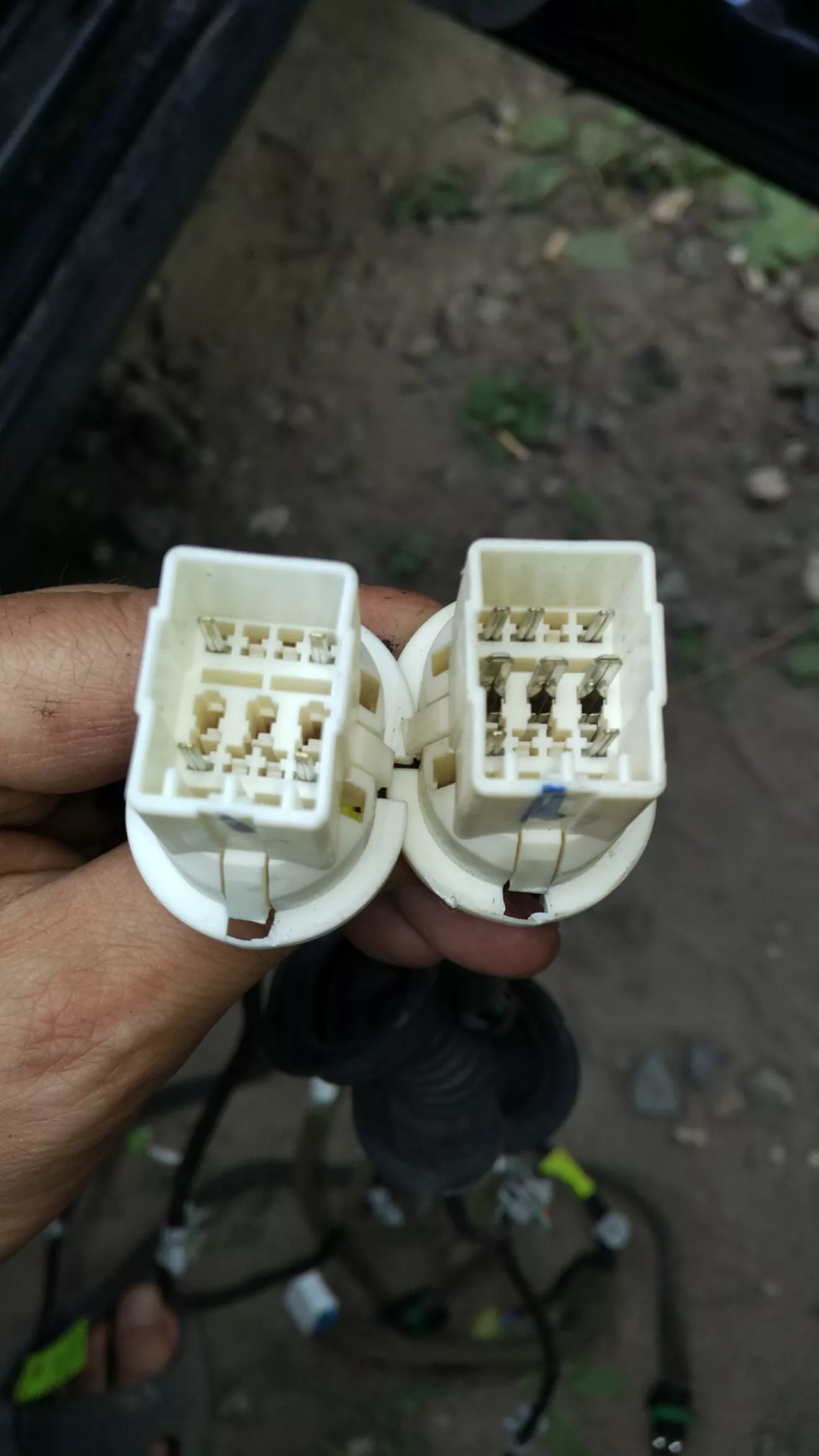

Ответные фишки которые находятся в стойках задних дверей и водительская.

На распаковку и допиновку с протяжкой новой косы у меня уходило по 2 часа на дверь.

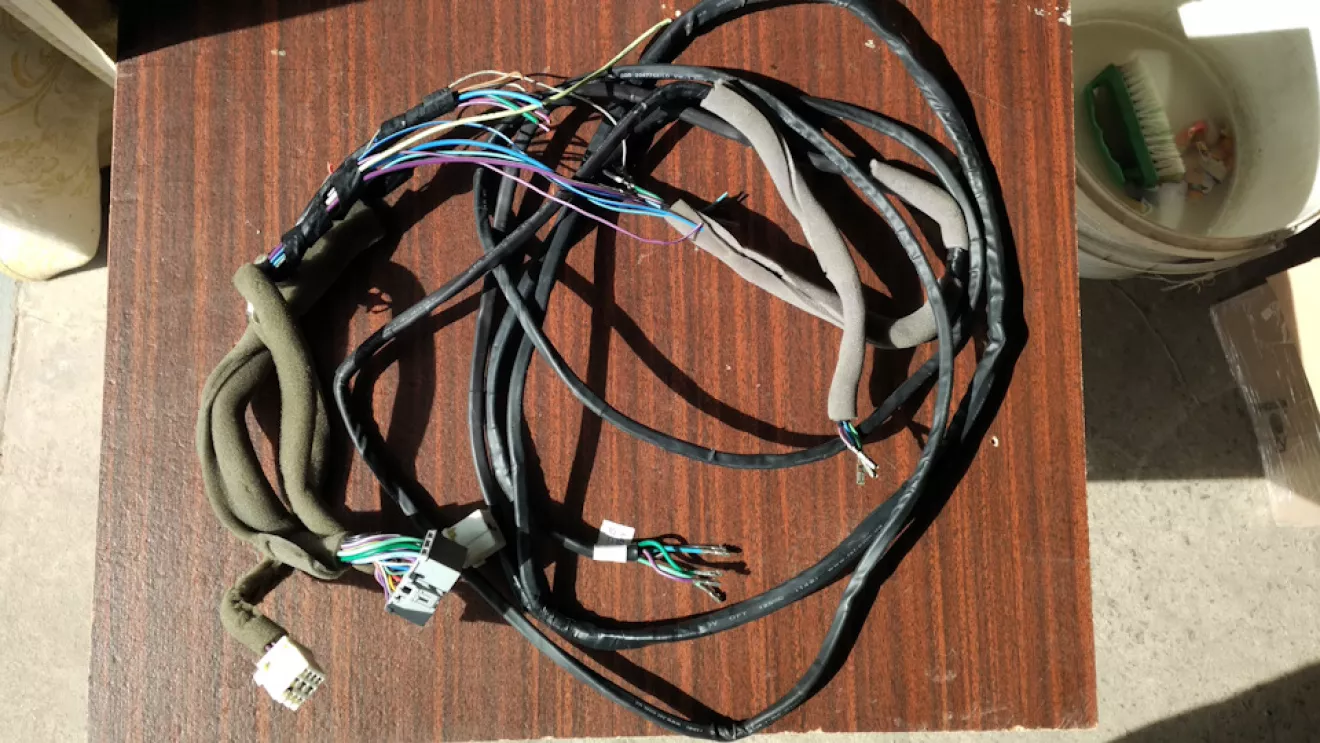

Так как была готовая проводка то все сводилось к минимуму — просто уложить.

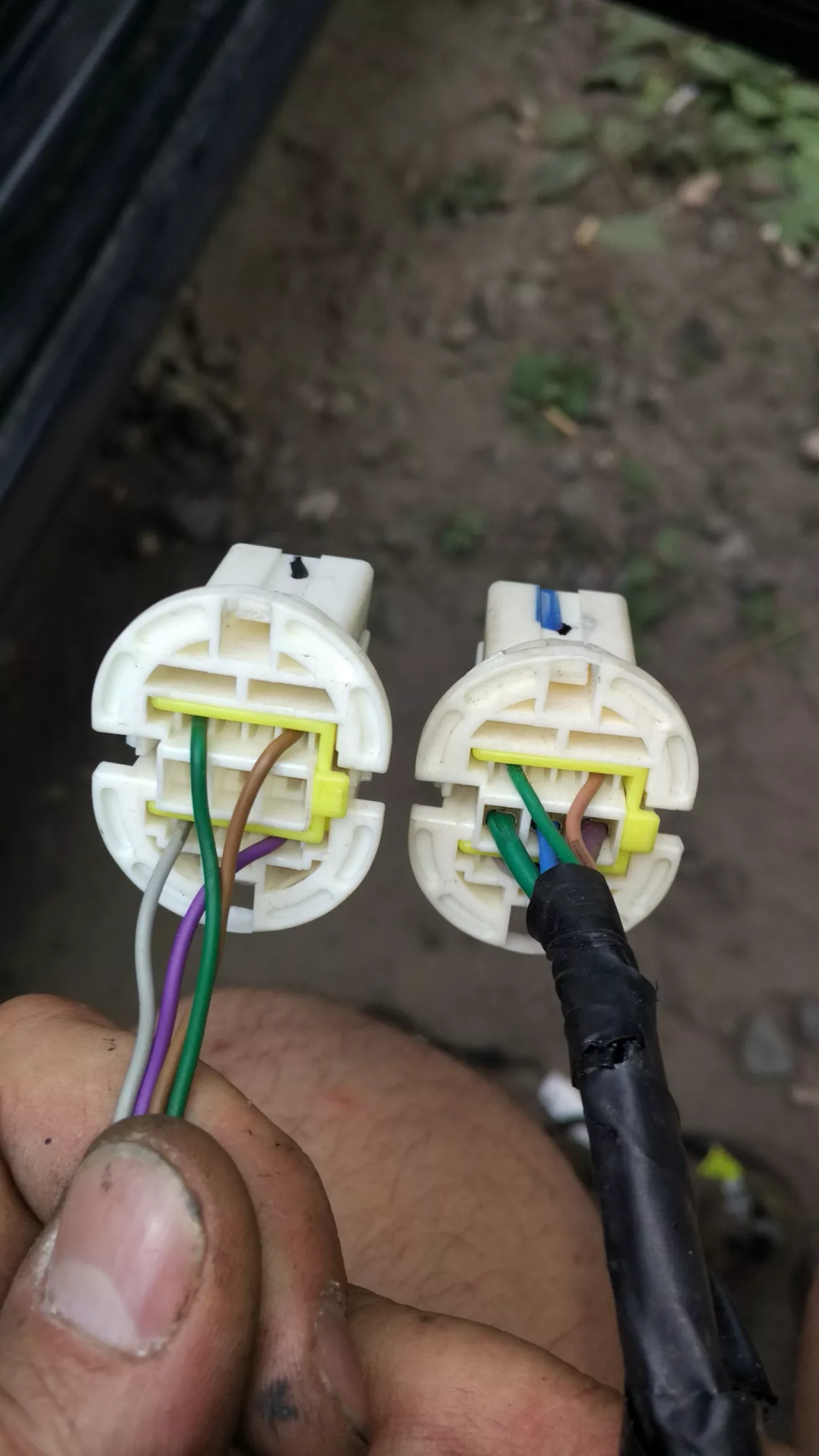

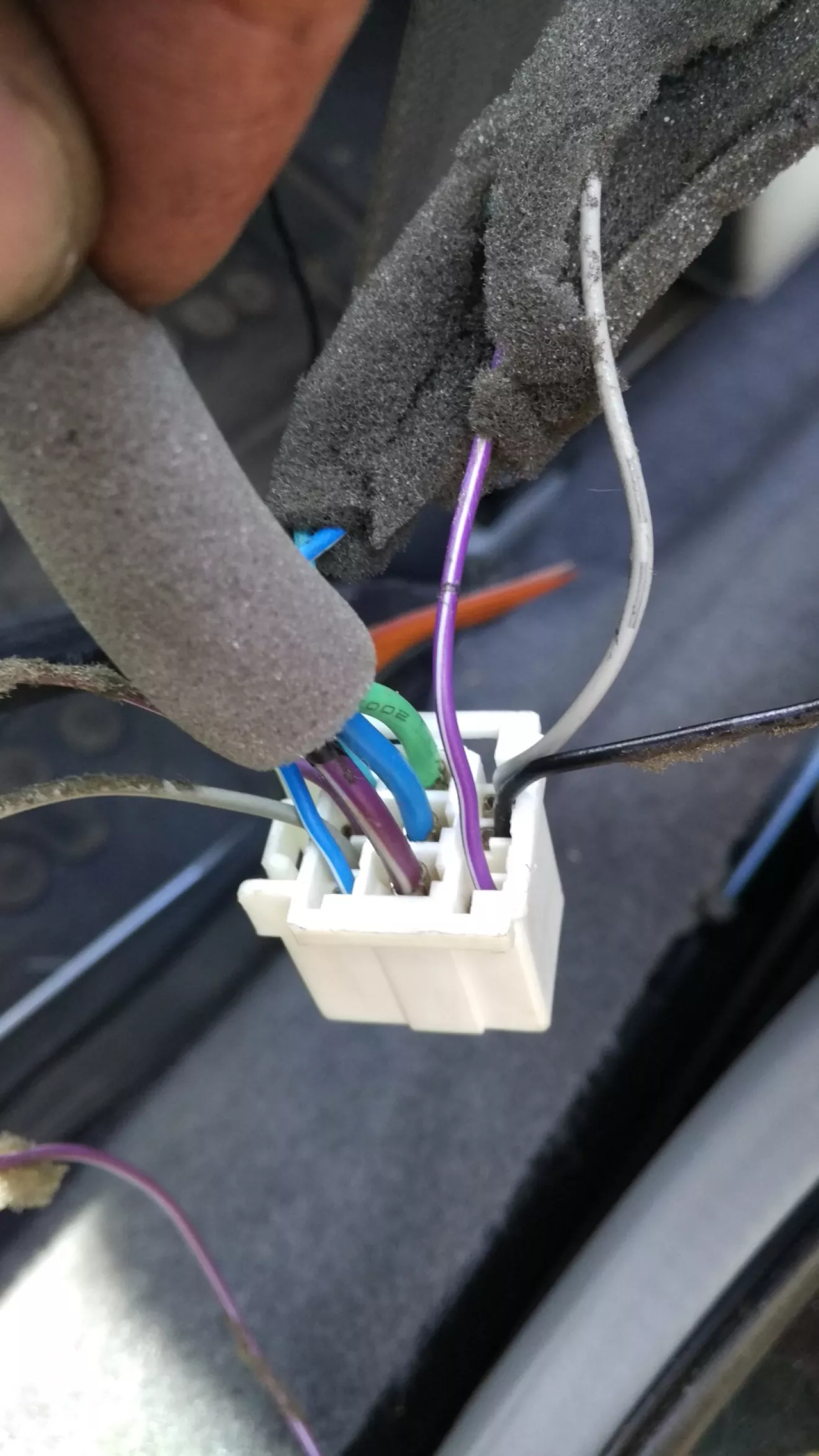

Дверная фишка задней двери имеет всего 4 пина (фото слева). С правой стороны коса с CDX.

Добавить нужно 4 пина: (управление ЭСП синий, зеленый, фиолетовый), и черный минус подсветки кнопки.

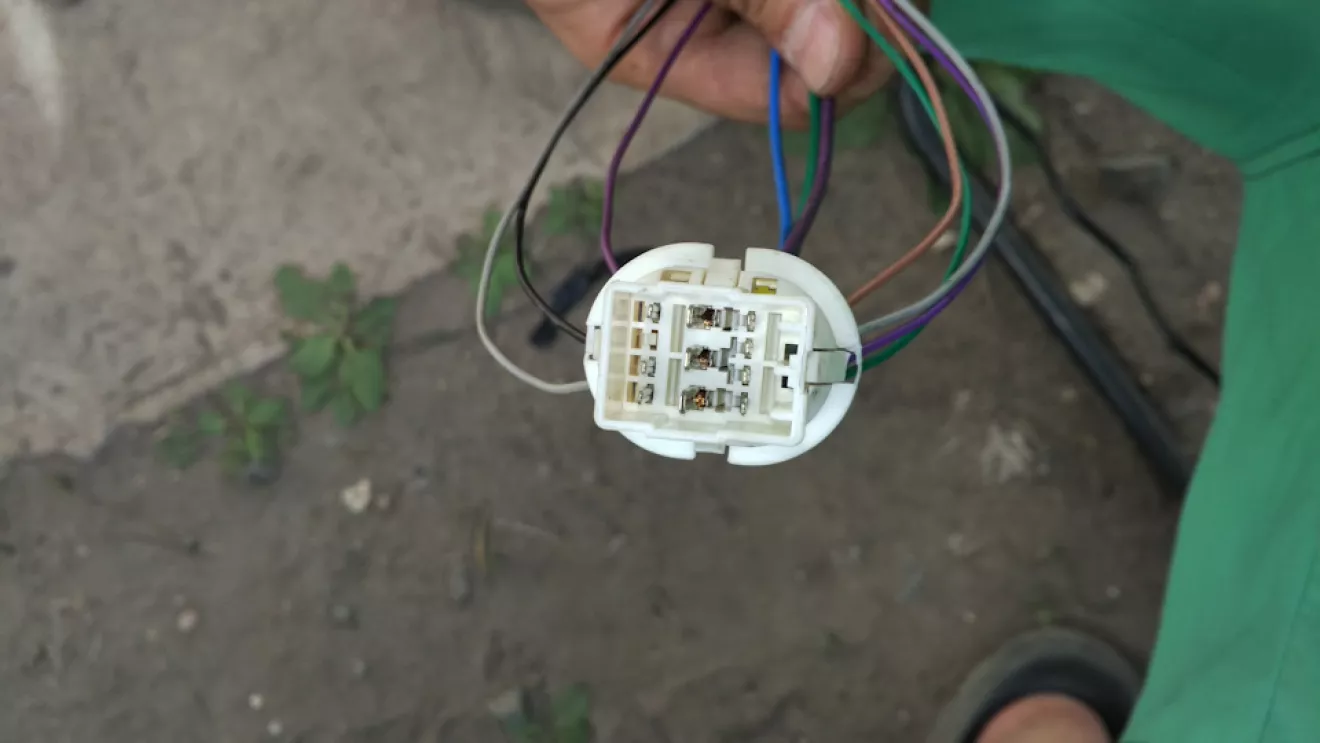

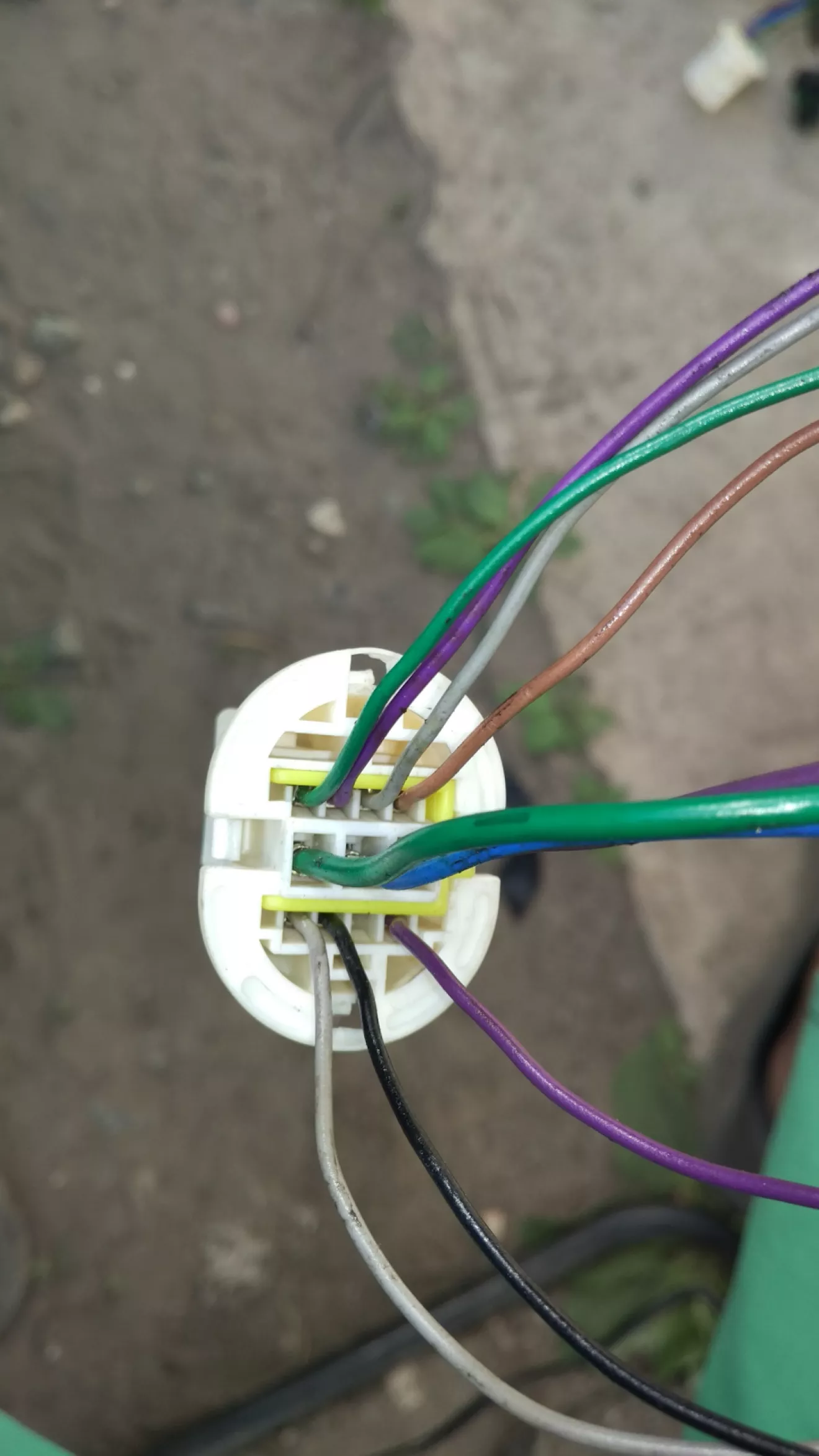

Я добавил еще пару, сделаю подсветку в дверях( на будущее так сказать), вот что должно получиться.

Соответственно добавляем пины в ответные салонные фишки.

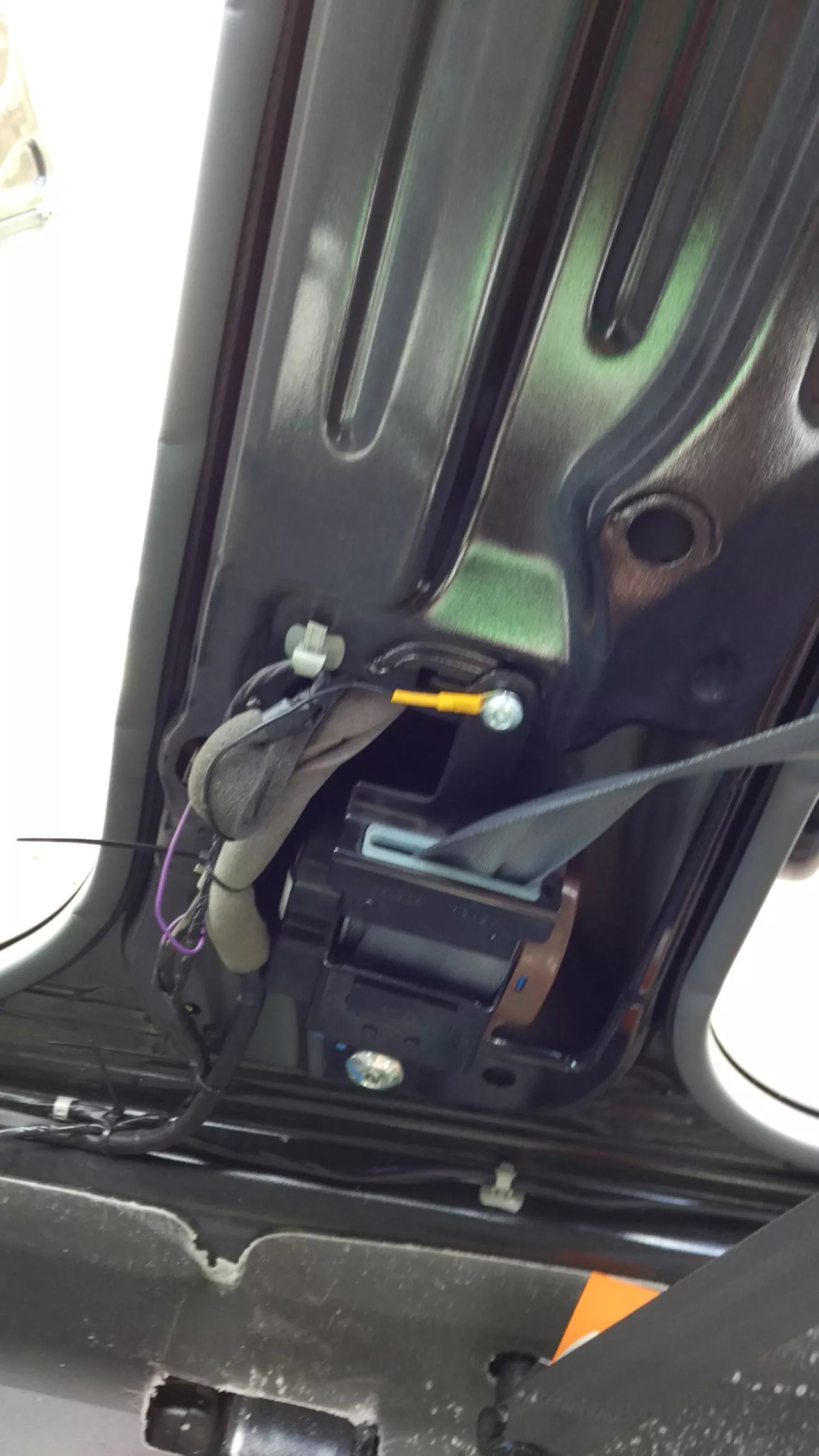

Минус подсветки кнопки не стал тянуть под сидение просто подключил к верхнему крепежу ремня.

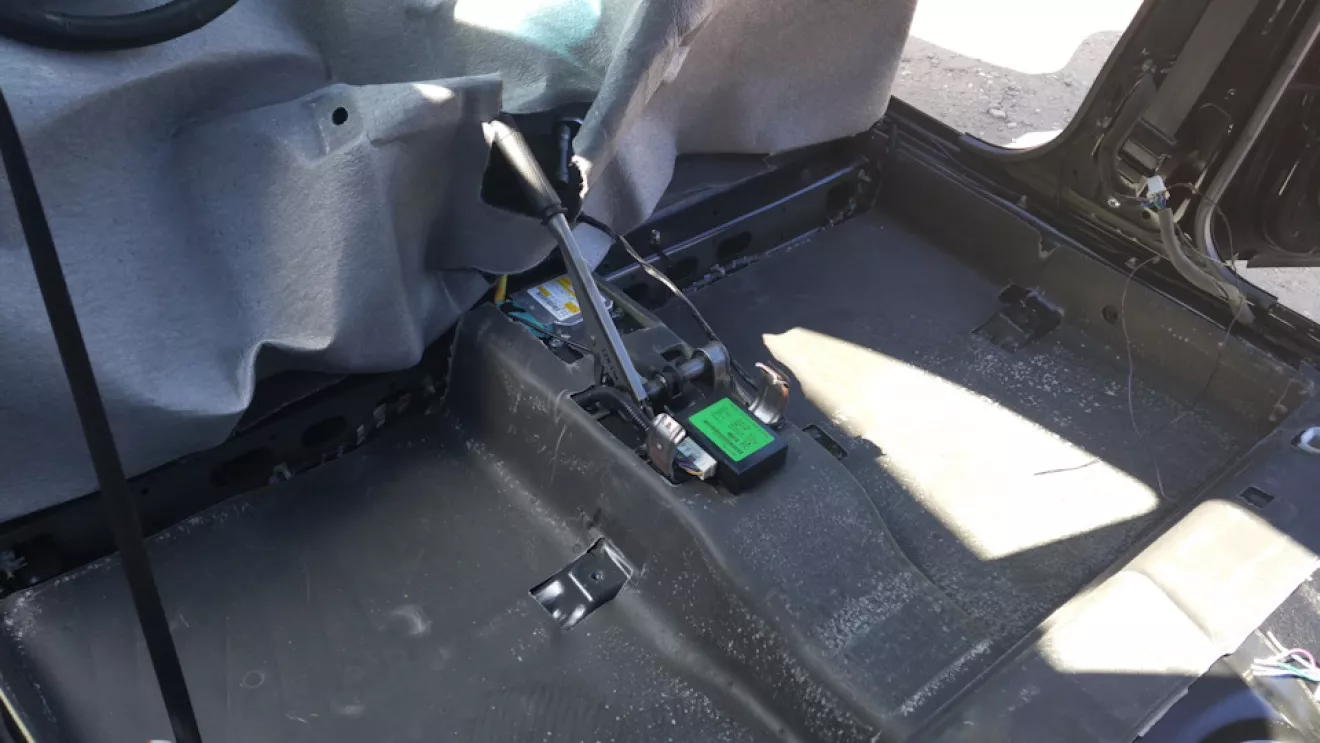

Для укладки проводки пришлось немного подразобрать салон.

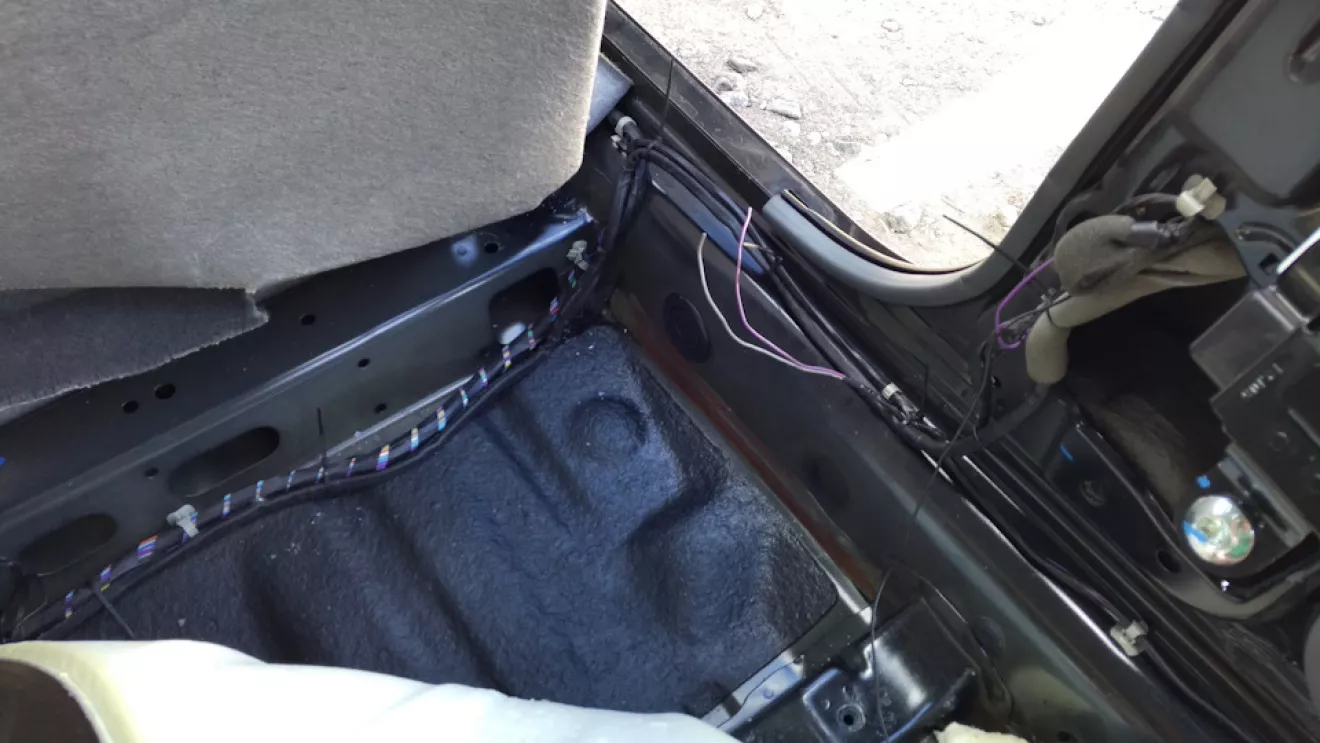

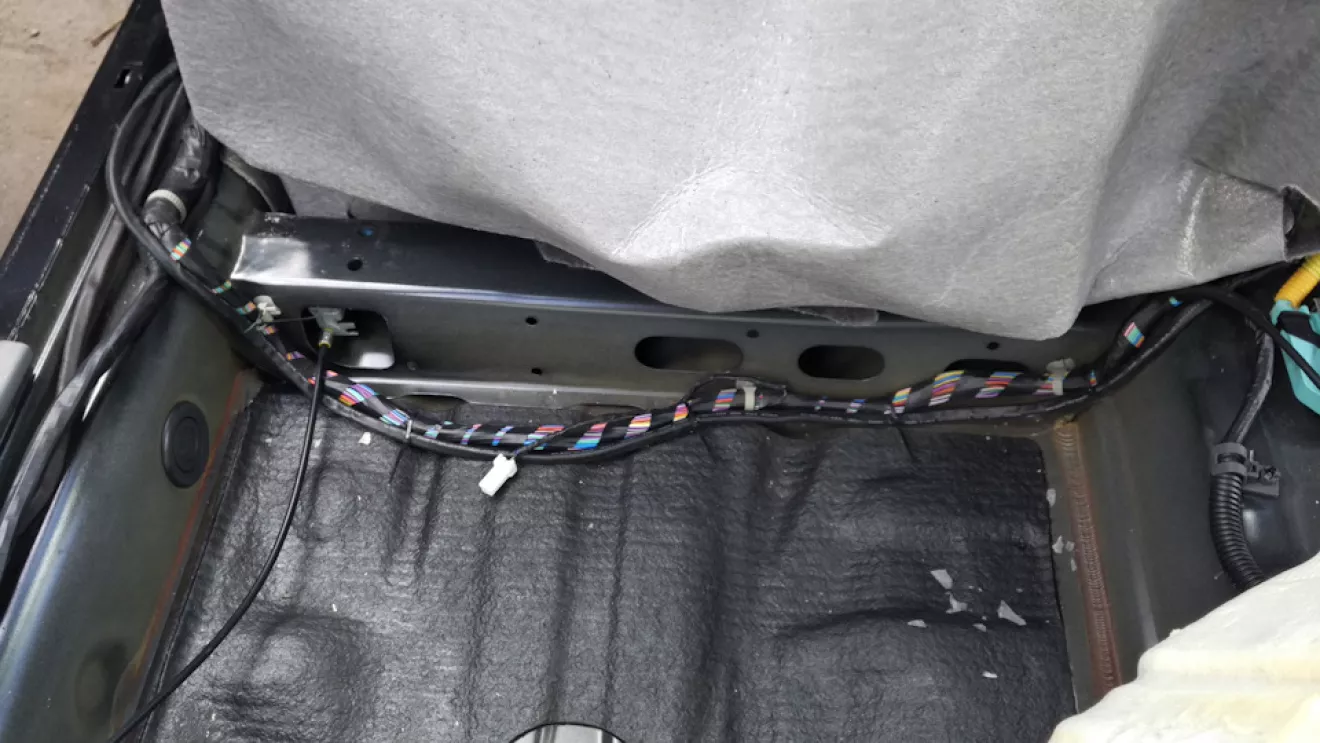

Проложил параллельно штатной.

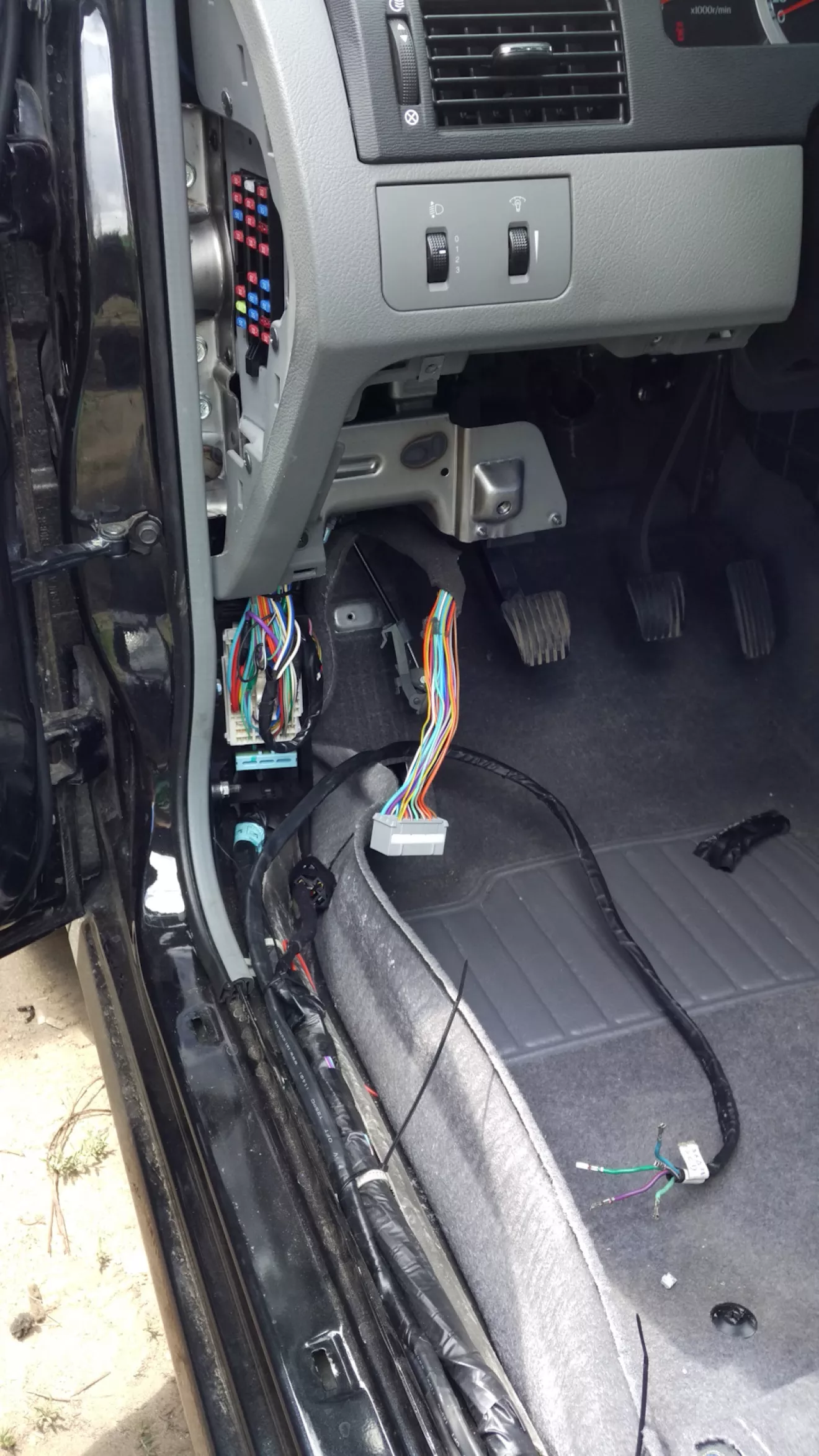

Вот что должно прийти к передней двери.

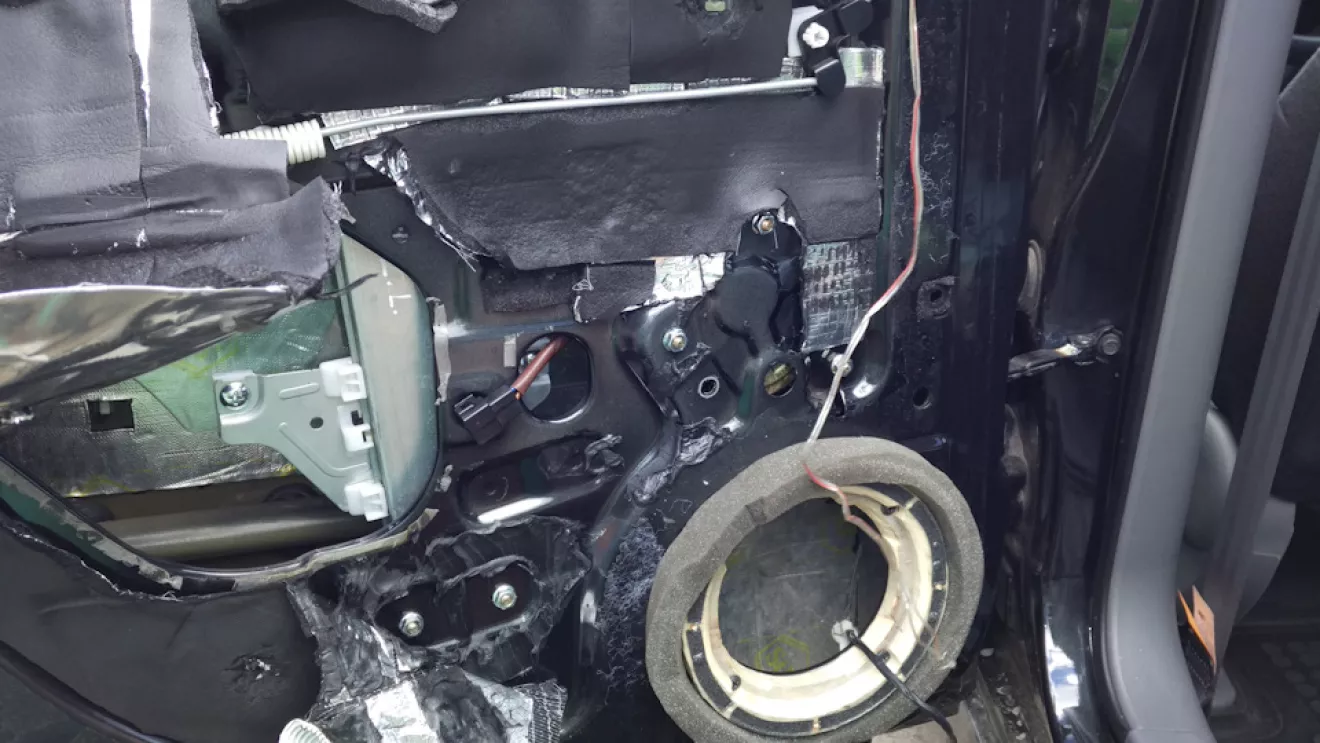

Фишку водительской двери снял за 5 минут, проблема была одеть ее на место, убил пол часа чтоб поставить ее на место. Пришлось немного обеспечить доступ к ней путем разбора мешающих частей.

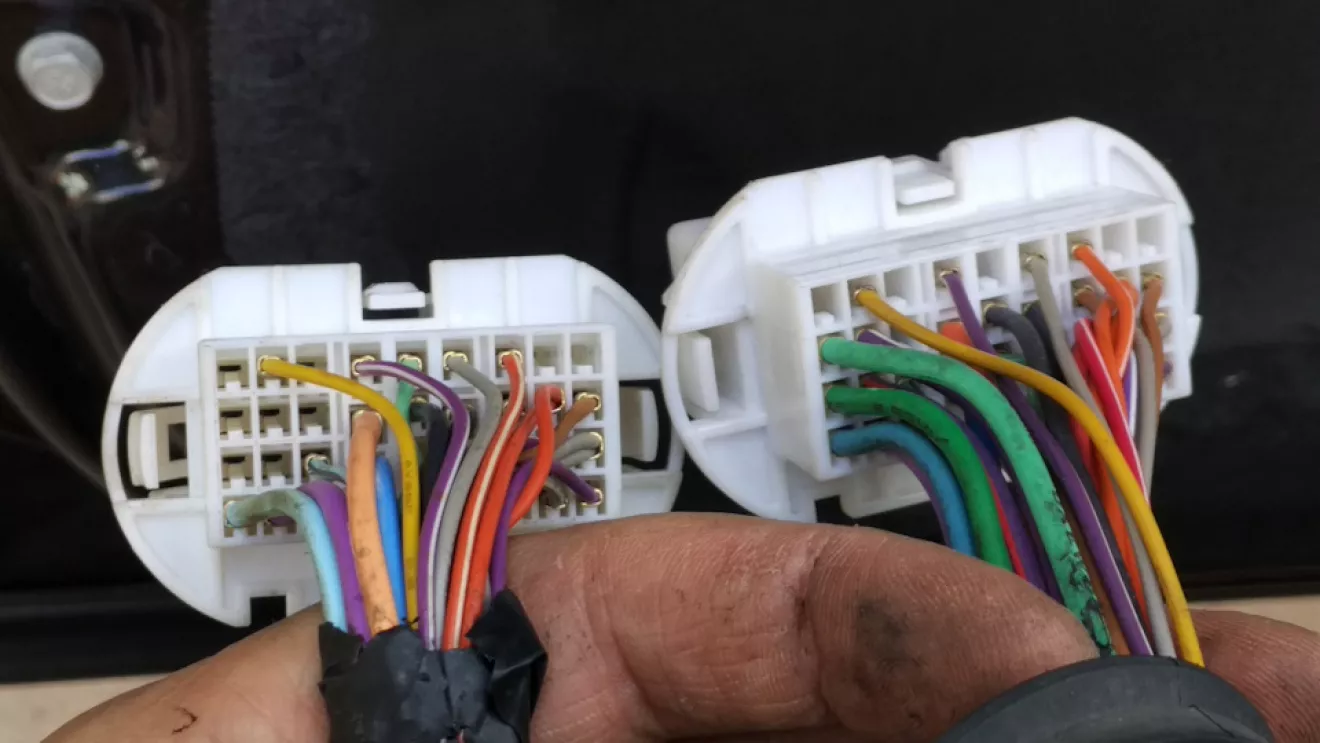

на фото слева родная дверная проводка справа та что нужно установить.

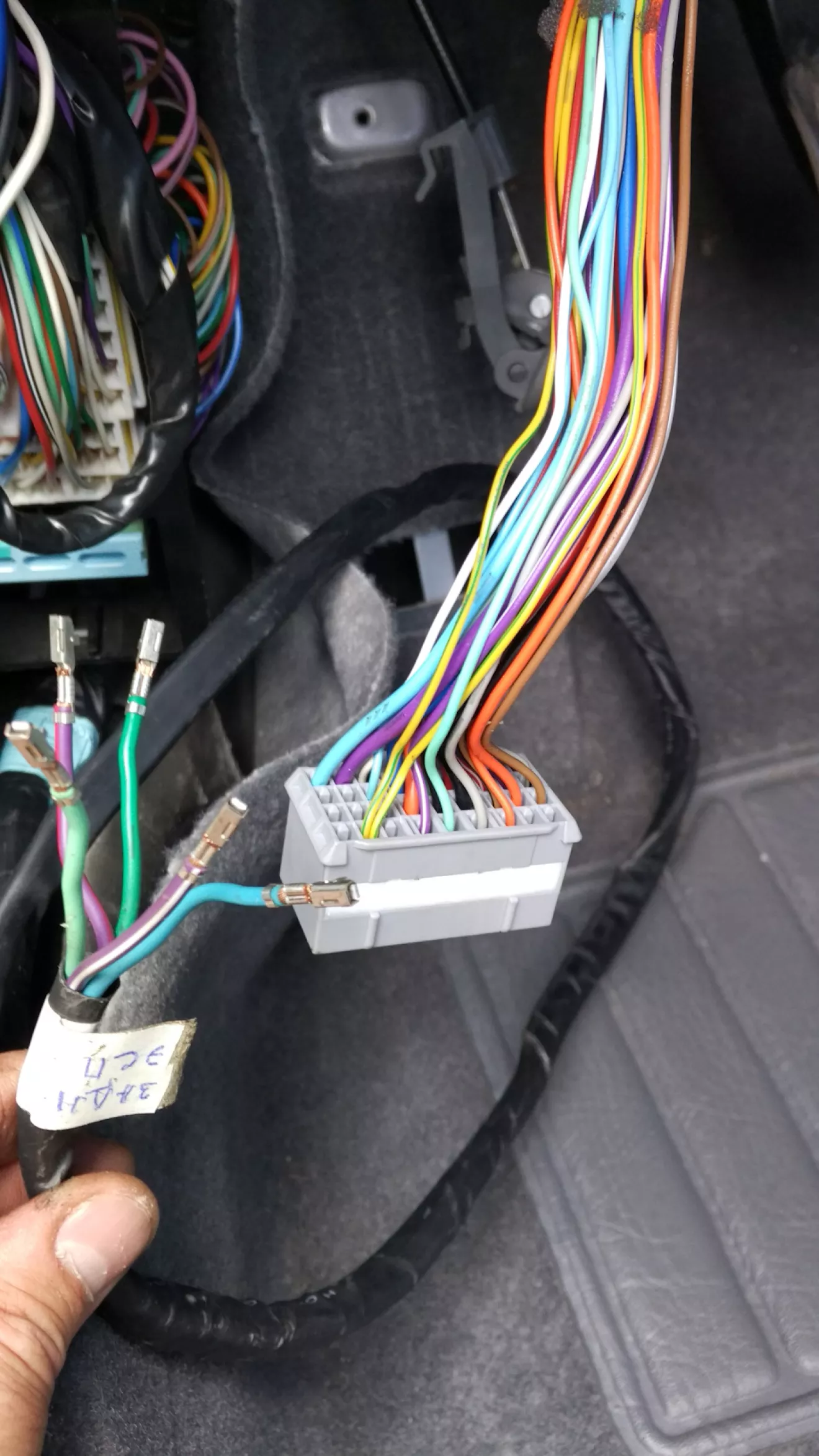

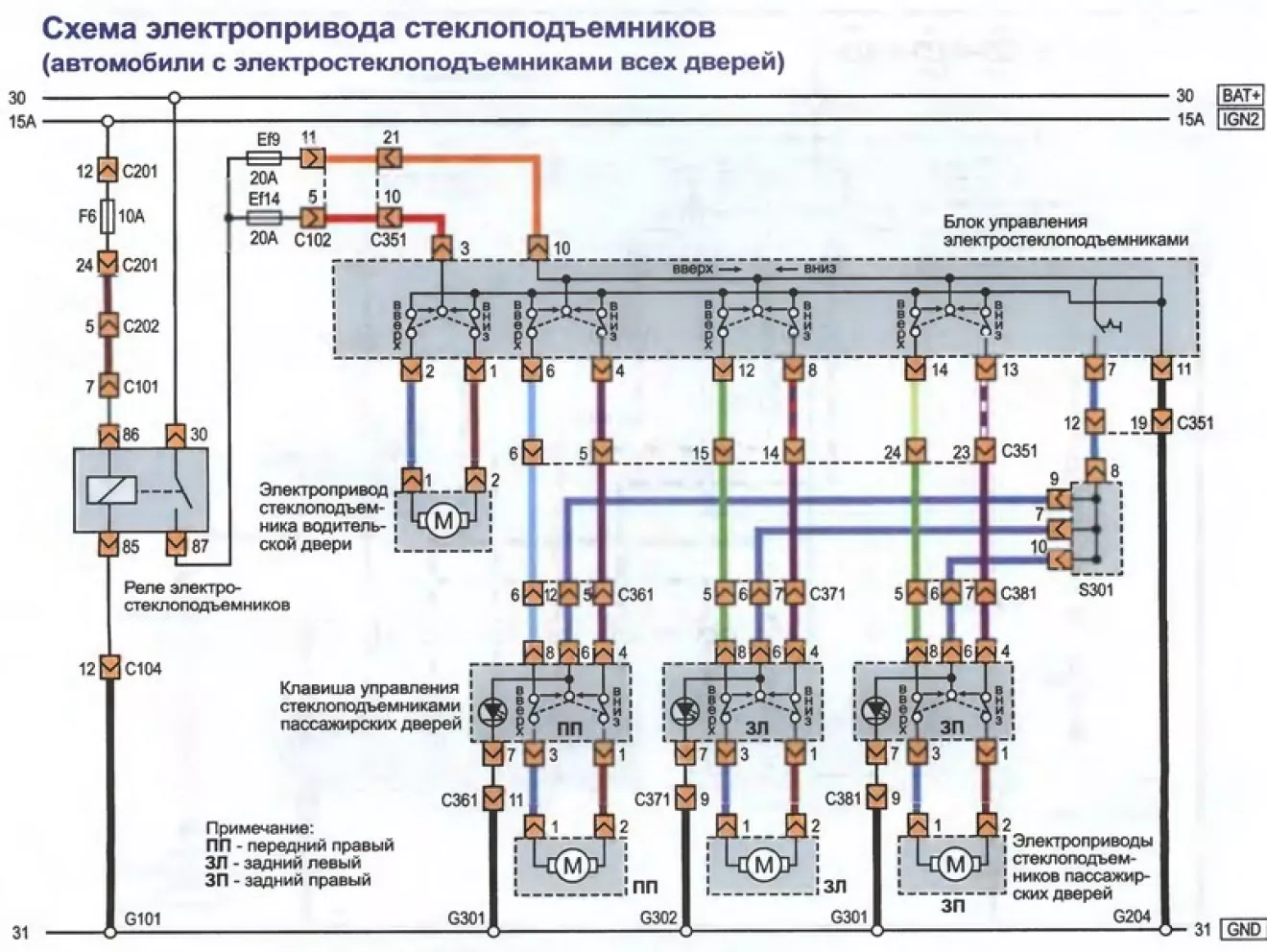

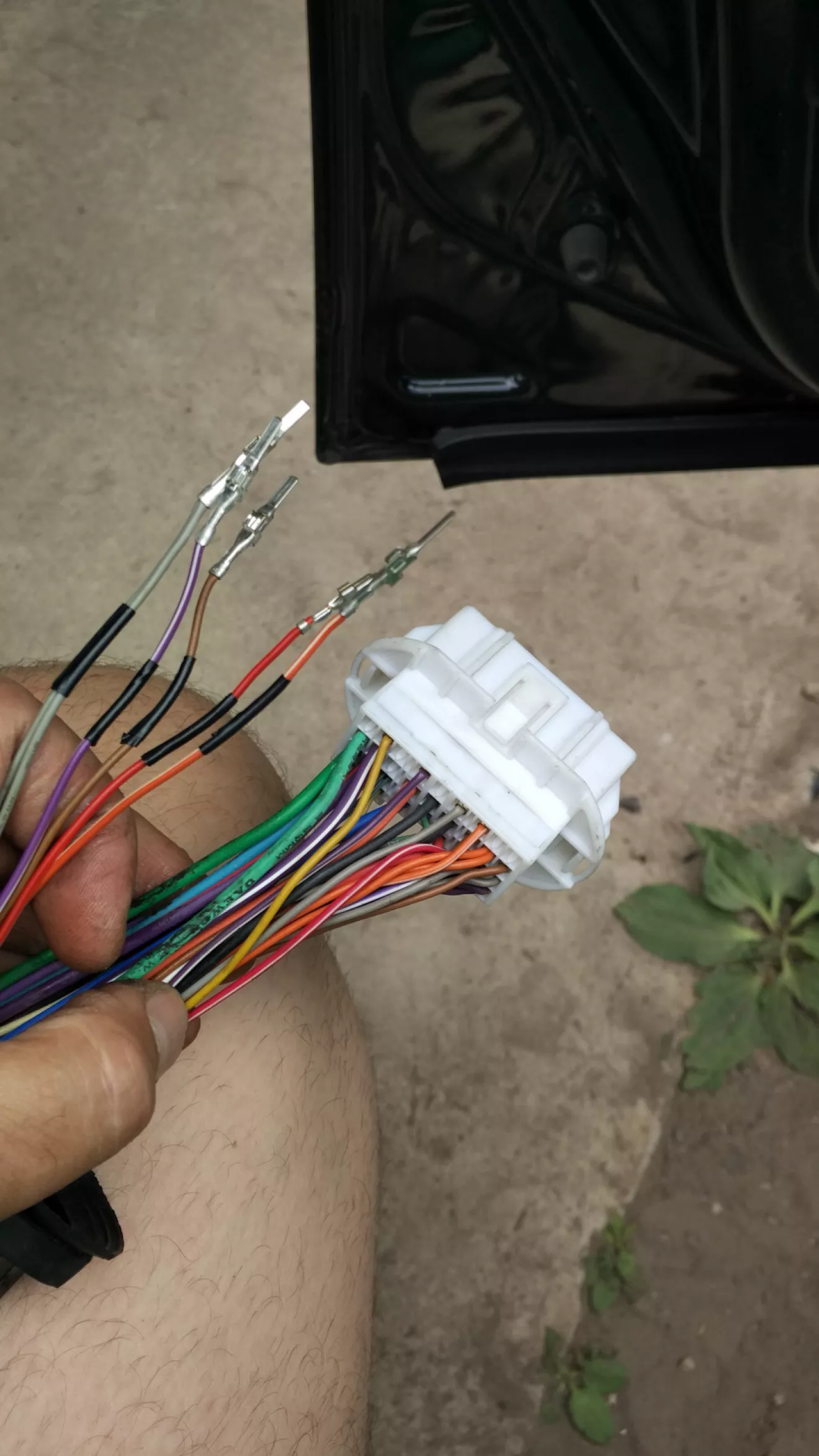

ответная салонная. синий общий (+) который пришел от задних ЭСП мотаем к синему из колодки на 12 пин, а остальные пары рассаживаем 15,14 ЗЛ дверь и 24,23 ЗП дверь

В пустые места добавил еще по 5 пинов, в дверную и салонные проводки.

Перед сборкой проверил все работает значит можно собирать.
Продолжение.
